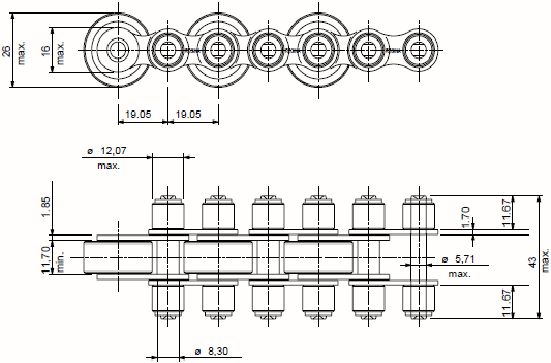

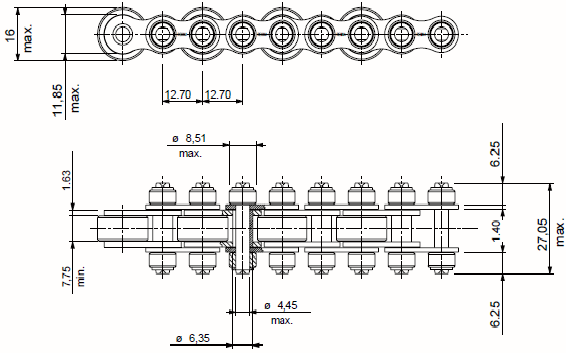

  rulli per tarsporto ad accumulo (Fly-roller)
  rulli Gripper per trasporto film plastici
  rulli con cavallotti gommati
  rulli montaggio facile
  rulli a passo lungo (doppio)
  attacchi per catena a passo lungo (doppio)
  attacchi a "squadra" (orizzontali)

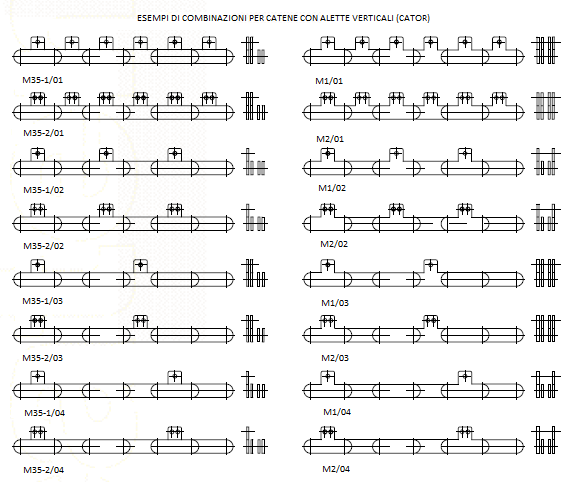

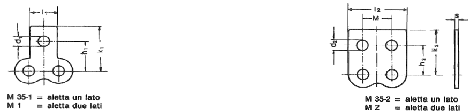

  attacchi "verticali"

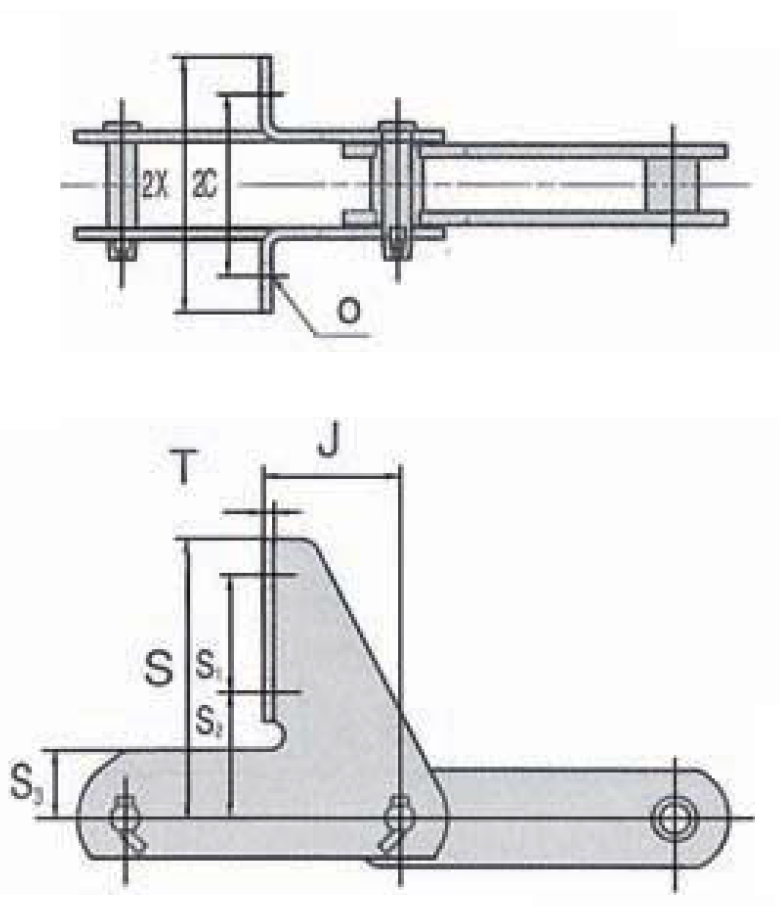

  attacchi "a punta"- "a V"- seghetto – spintore – torre – ala – trapezio
  rulli con perni sporgenti

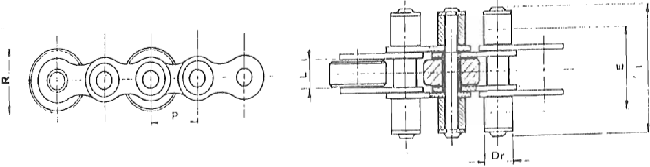

  attacchi per trasporto ad accumulo

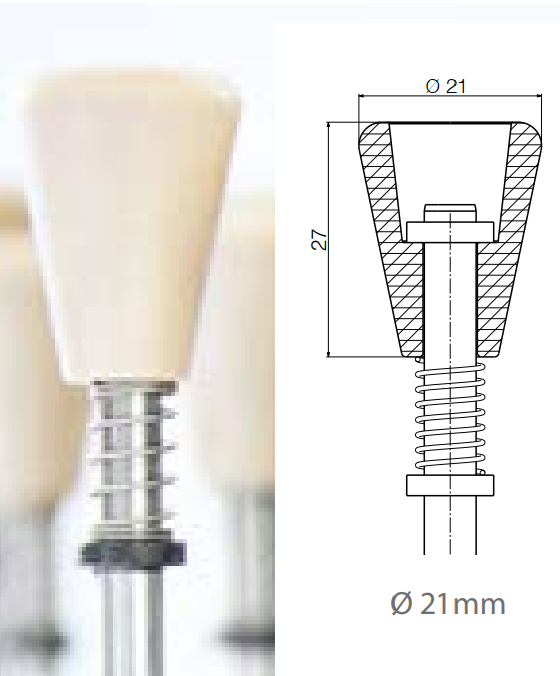

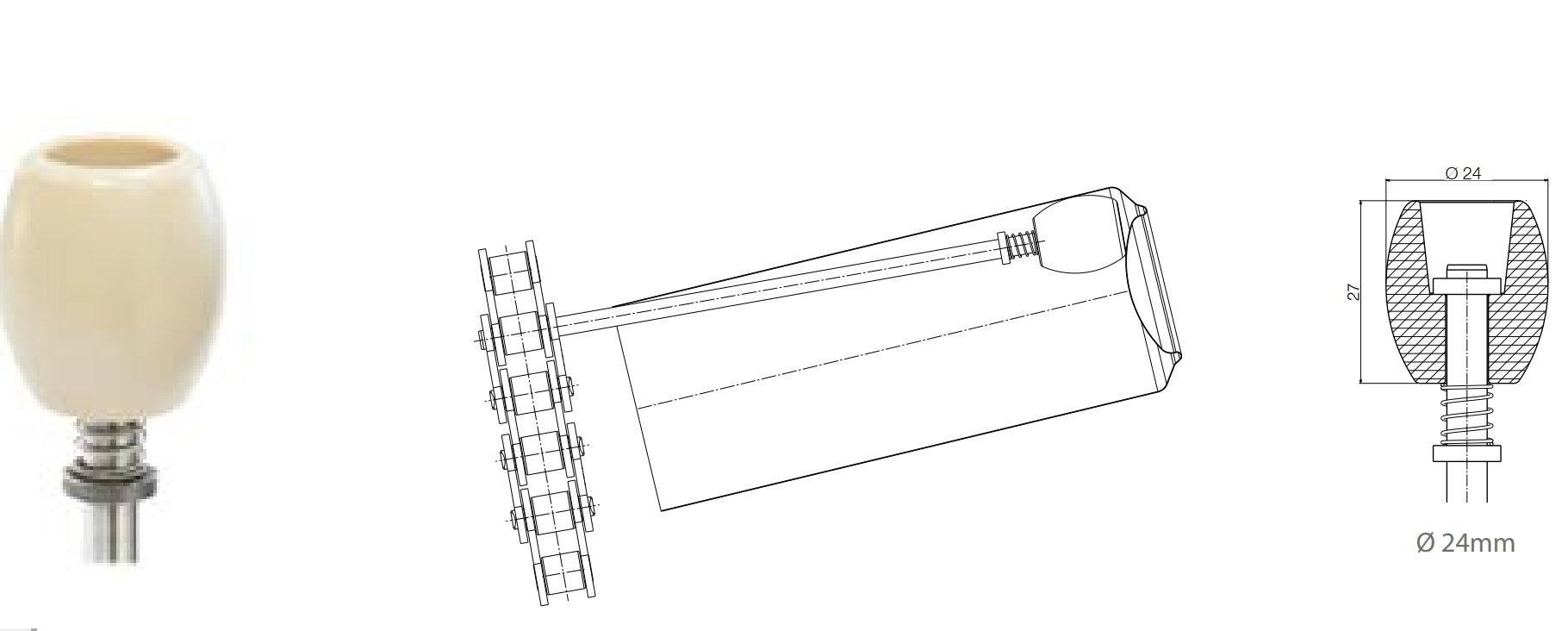

  attacchi Pin Oven
  Trasporto pesante passo metrico – perni pieni
  passo metrico e pollici – perni forati
  passo metrico – piastre disassate
  passo in pollici – perni pieni – serie Z
  passo in pollici – perni forati – serie Z
  passo in pollici – piastre disassate – serie Z
  passo metrico – perni pieni – serie M
  passo metrico – perni forati – serie M
  passo metrico – piastre disassate – serie M
  passo metrico – piastre raschianti (tipo Redler) – serie M
  passo metrico – perni pieni – serie FV
  passo metrico – perni forati – serie FV
  passo metrico – piastre disassate – serie FV
  passo metrico – piastre raschianti (tipo Redler) – serie FV
  raschianti a maglie stampate (tipo Redler)
  applicazioni speciali (calibratrici, skid, macero, autolavaggi)
  snodate per trasporto casse
  finitrici stradali
  trasporto laterizi e tapparelle
  nastri catene trasportatori a cassetti
  Agricoltura rulli
  lacci pressapaglia e carri spandiletame
  scava fossi
  a cingolo per motocoltivatori
  Bussola fissa (tipo Zobel)
  Galle
  Scomponibili a gancio aperto in acciaio stampato (tipo Ewart)
  Scomponibili a spina, in ghisa malleabile con perno d'acciaio

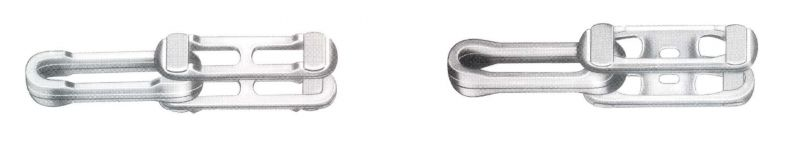

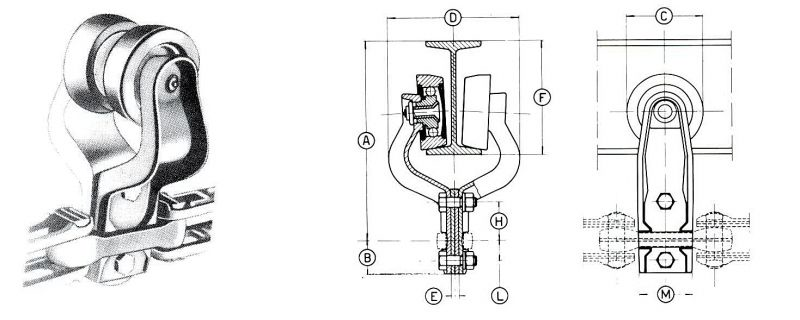

  Biplanari – aeree e piano terra – inscatolate a 4 rotelle
  Trasportatori aerei a terra – catene stampate in acciaio
  Caterpillar per traino
  Fleyer Fleyer

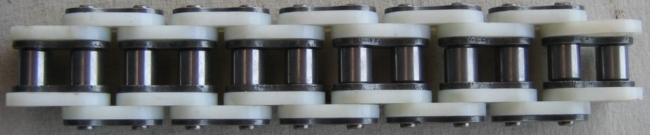

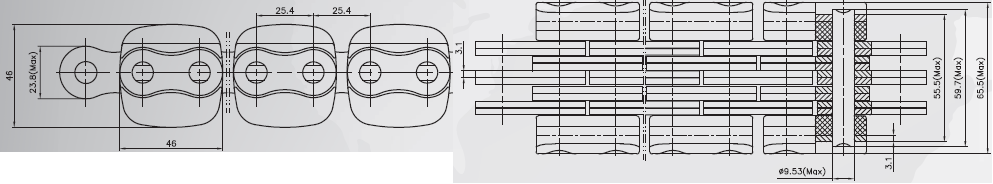

  Fleyer con inserti in plastica (tipo Linde)
  Silenziose per trasmssione
  per trasporto
  Tapparelle (tipo Flite Top) cernierate in acciaio
  cernierate in materiale plastico
  a rulli con tapparelle
  Portacavi
  A denti auto modellanti per variatori (tipo PIV)
  Anelli
Smonta catena
Profilo guida catena a rulli
  ad anelli e cinghie
Giunti flessibili a catena

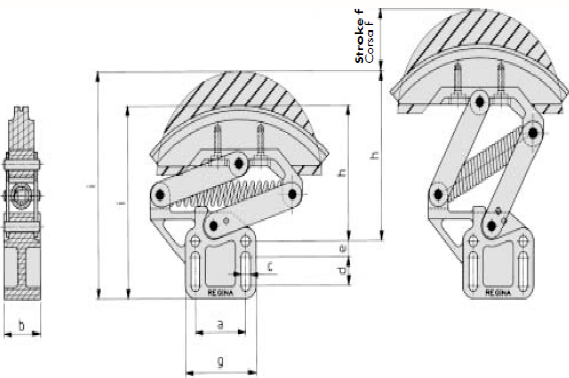

Tenditori automatici per catene vari

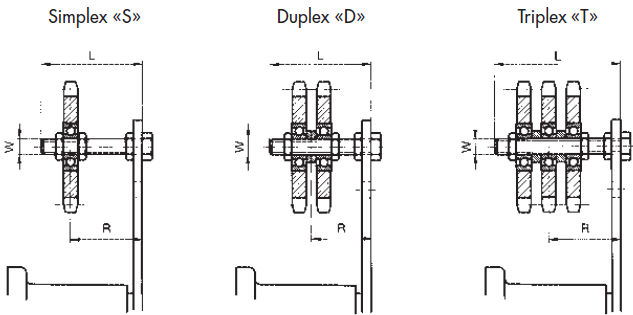

  tipo Rosta

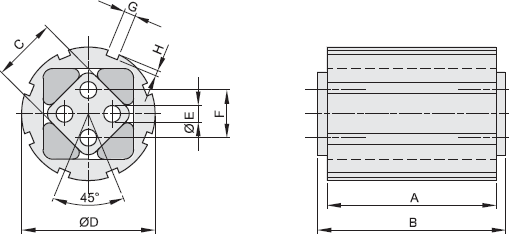

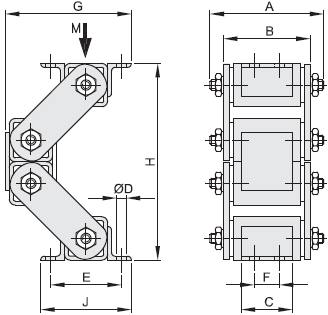

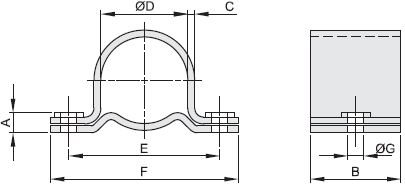

  elementi elastici/oscillanti – teste di biella – staffe
Ingranaggi Corone per catena a rulli Serie Europea – ISO
  Serie Americana – ASA
  Doppie per due catene semplici
  Pignoni per catena a rulli Serie Europea – ISO
  Serie Americana – ASA
  con foro finito + taglio di chiavetta + denti temperati ad induzione
  temperati ad induzione
  acciaio inossidabile (INOX)
  ghisa
  nylon
  Corone e pignoni per catene da trasporto Pignone
  Corona
  Pignoni tendicatena completo di cuscinetto acciaio al carbonio
  nylon
  Pignoni per bussola conica
  Bussole coniche di serraggio
  Ruote dentate per catena a cerniera
  Ruote dentate cilindriche acciaio al carbonio
  nylon
  Coppie coniche acciaio al carbonio
  nylon e riduttori epicicloidali
  Limitatori di coppia a frizione
  Calettatori
Cinghie, pulegge, manicotti, barre dentate, flange, piastre di bloccaggio
Pulegge per cinghie in nylon
Cremagliere acciaio al carbonio
  nylon
  per cancelli
Alberi scanalati e relative boccole – prese di forza
Supporti
Giunti dentati con manicotto in poliammide
Giunti elastici e torsionali senza gioco
Chiavette ad incastro
Slitte tendicinghia per motori elettrici
Informazioni tecniche Tabella di determinazione dei diametri degli ingranaggi
  Lunghezza della catena a distanza fra i centri di trasmissione
  Progettazione di una trasmissione a catena
  Tabella delle lunghezze in metri delle catene a seconda del passo
  Rapporti di trasmissione
  Tabella ISO per fori
  Tabella ISO per alberi
Responsabilità
Umberto Saccone Mar, 26/02/2013 - 12:28

Profilo aziendale

Profilo aziendale
La Soc. CA.TOR inizia la sua attività a Torino nell'anno 1958 grazie all'intraprendenza del Sig. Cristoforo Saccone che era già stato, sin dal 1946, tra i soci di una società operante nello stesso settore. Negli anni '70 sono subentrati i figli che tuttora continuano ad occuparsi della leadership dell'azienda in attesa di passare il testimone alla terza generazione. Da sempre sono trattati prodotti di case produttrici di primaria importanza italiana e straniera, che offrono ottime caratteristiche di affidabilità e garanzia unite ad un eccellente rapporto qualità/prezzo. Siamo specializzati nel settore "CATENE" e di tutti i loro accessori garantendo forniture che soddisfano ogni richiesta.
PARTI SCIOLTE CATENE RULLI



admin Sáb, 15/09/2012 - 15:33

Considerazioni

Considerazioni

Come la maggior parte dei componenti in movimento di una macchina, la durata di una catena a rulli generalmente è determinata, sia dalla resistenza a usura che dalla resistenza alla fatica dei suoi componenti.

Usura

Si dice che una catena è usurata quando l'allungamento determinato dall'usura delle superfici di contatto "perno-bussola" diviene eccessivo ed impedisce il corretto accoppiamento della catena con gli ingranaggi della trasmissione. Infatti, quando l'allungamento supera determinati valori, il rullo della catena tende a portarsi sulla punta del dente dell'ingranaggio originando un possibile salto di dente. In questo caso la catena dovrà essere sostituita. Particolare cura deve essere posta nell'installazione, lubrificazione e manutenzione della trasmissione a catena.

Fatica

Il carico limite a fatica viene definito come il carico massimo che può essere applicato un numero infinito di volte senza che si produca rottura del materiale in esame. Le catene a rulli possono "rompersi per fatica" se soggette a carichi elevati superiori alla capacità di sopportazione della catena. La durata della trasmissione dipenderà dalla grandezza e dalla frequenza di tali sovraccarichi. Il limite a fatica viene aumentato dall'operazione di precarico.

Normalizzazione, tolleranza sullo sviluppo catena, carico di misura, carico di forza

Le tabelle di unificazione delle catene articolate in acciaio contengono le dimensioni, i carichi di rottura a norma, la superficie delle articolazioni ed il peso per metro lineare. Inoltre dette norme stabiliscono la tolleranza di fabbricazione ammissibile della lunghezza catena e la determinazione del carico rottura. Per le catene a rulli secondo tabella ISO, a bussole DIN 8154 e le catene a passo lungo DIN 8181, lo scostamento ammissibile della catena (non lubrificata) è: -0 +0,15% (1m=1,5 mm.). Rilevamento effettuato con precarico equivalente all'1% del carico rottura catena. In precedenza a detto controllo, tutte le catene vengono sottoposte a prestiraggio (precaricate di 1/3 del carico rottura nominale della catena). Le catene a rulli per macchine agricole DIN 8189 sono costruite con scostamento ammissibile -0 +0,25% e le Fleyer DIN 8152 +/- 0,25%. Rilevamento effettuato con precarico 1%.

Umberto Saccone Lun, 17/09/2012 - 09:47

Motorradketten

Motorradketten

catene moto regina

Rollenketten

catena moto regina rulli

  numero CATOR Regina n° passo diametro rullo larghezza interna spessore piastra interna spessore piastra esterna lunghezza perno peso carico rottura medio
    --------------- P R L mm mm A1 kg/m N
mm mm mm mm
MAXI MOTO 530 136 ZRP 15,875 10,23 9,53 2,4 2,6 25,4 1,43 41.500
525 137 ZRP 15,875 10,23 7,95 2,4 2,2 23,0 1,29 41.000
520 135 ZRP 15,875 10,23 6,35 2,2 2,2 21,3 1,11 36.000

catena moto rulli regina ring

Catene con anello brevettato Z-Ring ad effetto molla, per mantenere il lubrificante sempre sigillato all'interno delle articolazioni e garantire la massima scorrevolezza e una durata prolungata nel tempo. Perfette per moto sportive e fuoristrada ad elevatissime prestazioni.

  numero CATOR Regina n° passo diametro rullo larghezza interna spessore piastra interna spessore piastra esterna lunghezza perno peso carico rottura medio
      P R L mm mm A1 kg/m N
mm mm mm mm
TOURING / NAKED 530 136 ZRT 15,875 10,23 9,53 2,40 2,20 25,40 1,40 40.000
525 137 ZRT 15,875 10,23 7,95 2,20 2,20 23,00 1,17 35.800
520 135 ZRT 15,875 10,23 6,35 2,00 2,00 20,50 1,02 34.800
530 136 ORT2 15,875 10,23 9,53 2,40 2,20 25,40 1,40 40.000
525 137 ORT2 15,875 10,23 7,95 2,00 2,00 22,20 1,10 33.800
520 135 ORT2 15,875 10,23 6,35 2,00 2,00 20,50 1,04 34.000
428 126 ORT2 12,70 8,51 7,75 1,80 1,80 21,60 0,93 22.000
530 136 RT 15,875 10,23 9,53 2,00 2,00 21,30 1,11 34.000
525 137 RT 15,875 10,23 7,95 2,00 2,00 19,50 1,03 34.000
520 135 RT 15,875 10,23 6,35 2,00 2,00 18,10 0,97 33.400
520 135 EB-ORO 15,875 10,16 6,35 1,80 1,80 17,30 0,83 28.500

Catene adatte ad un utilizzo turistico stradale.

catena moto regina o-ring regina

mit O-RING

  numero CATOR Regina n° passo diametro rullo larghezza interna spessore piastra interna spessore piastra esterna lunghezza perno peso carico rottura medio
CICLO MOTORI     P R L mm mm A1 kg/m N
mm mm mm mm
428 126 EB-ORO 12,700 8,51 7,75 1,60 1,40 17,10 0,72 19.500
420 124 OROY 12,700 7,75 6,35 1,80 1,60 16,10 0,56 16.500
415 90 ORO 12,700 7,75 4,77 1,80 1,60 14,60 0,51 15.700



  numero CATOR Regina n° passo diametro rullo larghezza interna spessore piastra interna spessore piastra esterna lunghezza perno peso carico rottura medio
ENDURO     P R L mm mm A1 kg/m N
mm mm mm mm
525 137 ZRE 15,875 10,23 7,95 2,20 2,20 23,00 1,17 35.800
520 135 ZRE 15,875 10,23 6,35 2,00 2,00 20,50 1,02 34.800
520 135 ORN6 15,875 10,23 6,35 2,00 2,00 20,50 1,04 33.000
520 135 ORE 15,875 10,23 6,35 1,80 1,80 18,80 0,93 30.000
428 126 ORN 12,70 8,51 7,75 1,80 1,80 21,60 0,93 22.000
428 126 RSH 12,70 8,51 7,75 2,00 1,80 18,95 0,83 23.000

Catene destinate ad un utilizzo Off-Road caratterizzato da sollecitazioni impulsive.

  numero CATOR Regina n° passo diametro rullo larghezza interna spessore piastra interna spessore piastra esterna lunghezza perno peso carico rottura medio
CROSS / SUPERMOTARD     P R L mm mm A1 kg/m N
mm mm mm mm
520 135 RX3 15,875 10,16 6,35 2,00 2,00 18,10 1,00 34.000
428 126 RX3 12,700 8,51 7,75 2,00 1,80 18,95 0,83 23.000
420 124 RX3 12,70 7,75 6,35 1,60 1,60 16,40 0,64 21.000
520 135 RH2 15,875 10,23 6,35 2,00 2,00 18,10 0,97 33.400
428 126 RH2 12,70 8,51 7,75 2,00 1,80 18,95 0,83 23.000
420 124 RH2 12,70 7,75 6,35 1,60 1,60 16,40 0,64 19.000
415 90 RH2 12,70 7,75 4,77 1,60 1,60 14,80 0,56 19.000

Catene adatte a sopportare forti sollecitazioni tipiche dell'utilizzo fuoristrada.

  numero CATOR Regina n° passo diametro rullo larghezza interna spessore piastra interna spessore piastra esterna lunghezza perno peso carico rottura medio
EXTRA ROAD     P R L mm mm A1 kg/m N applicazione
mm mm mm mm
520 135 ORAW2 15,875 10,23 6,35 2,20 2,00 19,05 1,04 35.000 moto GP
520 135 GPZ 15,875 10,23 6,35 2,00 2,20 21,30 1,11 36.500 supersport
415 90 GP3 15,875 7,75 4,77 1,60 1,60 14,80 0,56 19.500 racing 125cc
630 138 DR 15,875 11,91 9,53 3,10 3,10 27,50 1,74 53.500 drag race
530 136 DR 15,875 10,23 9,53 2,40 2,60 23,00 1,37 47.000 drag race
520 135 DR 15,875 10,23 6,35 2,20 2,20 18,80 1,05 38.000 drag race
EXTRA OFF ROAD 520 135 GPXV 15,875 10,16 6,35 2,00 2,00 18,10 0,98 35.000 cross
520 135 EBXL 15,875 10,16 6,35 1,60 1,60 16,60 0,81 26.900 trial
520 135 EBSORO 15,875 10,16 6,35 1,80 1,80 17,30 0,85 27.000 speedway
428 126 SP3 12,70 8,51 7,75 1,80 1,80 18,60 0,79 20.500 speedway
520 135 QUAD 15,875 10,23 6,35 2,20 2,20 21,30 1,11 36.000 ATV quad
EXTRA KART 428 126 HK 12,70 8,51 7,75 2,00 1,80 18,95 0,83 23.000 kart
A35 115 HK 9,525 5,08 4,77 1,60 1,50 13,80 0,40 10.000 kart

Le catene EXTRA sono progettate appositamente per l'impiego su pista.

KIT MOTO

catena moto regina kit

● I kit sono costituiti da un pignone trattato termicamente, corona temprata a induzione e la catena.

STEUERKETTEN - KETTEN TIMING (comando distribuzione e comandi pompa olio e acqua)

rollen ketten / a bussola

catena moto regina timing



Regina n° passo diametro rullo larghezza interna spessore piastra interna spessore piastra esterna lunghezza perno peso carico di rottura medio
  P r W t s l kg/m R
mm mm mm mm mm mm N
C107 HC 8 4,77 5,72 1,50 1,30 13,90 0,42 9.500
C108 SE 7,937 4,60 3,70 1,40 1,30 11,30 0,37 12.000
119 9,525 6,00 7,70 1,80 1,50 16,50 0,55 13.000
C121 HCS 9,525 6,35 5,72 1,50 1,30 13,90 0,47 13.000
C221 CSSR 9,525 6,35 5,72 1,30 1,00 23,10 0,76 17.500
CA35-3 9,525 5,08 4,77 1,30 1,30 32,70 1,15 32.000
C321 9,525 6,35 5,72 1,30 1,00 33,20 1,13 26.500

Zahnketten

catena moto silenziose timing

catena moto regina timing silenziosecatena moto regina timing silenziose 2

Regina n° passo n° piastre larghezza interna diam perno spessore piastra interna spessore piastra esterna lunghezza perno peso carico di rottura medio
  P   mm mm mm mm mm kg/m N
mm
82RH2005M 6,35 2x3 3,05 2,70 1,00 0,70 6,10 0,17 4.900
82RH2010M 6,35 3x4 5,10 2,70 1,00 0,70 8,25 0,24 7.000
82RH2015M 6,35 4x5 7,15 2,70 1,00 1,00 10,90 0,34 9.500
92RH2005M 6,35 2x3 3,05 2,70 1,00 0,70 6,00 0,16 5.200
92RH2010M 6,35 3x4 5,10 2,70 1,00 0,70 6,00 0,24 7.800
92RH2015M 6,35 4x5 7,15 2,70 1,00 0,70 6,00 0,31 10.400
98XRH2010M 6,35 3x4 5,10 2,70 1,00 0,70 6,00 0,28 10.200

TOOLS FOR CHAINS

code
805330 smontacatene per catene passo 1 /2" – 5 /8" – 3 /4"
805199 chiusura e ribaditura per catene passo 5 /8"
805181 chiusura catene per catene passo 1 /2"
805187 " per catene passo 5 /8"
805183 " per catene passo 3 /4"
805184 ribaditura catene per catene passo 1 /2"
805185 " per catene passo 5 /8"
805188 " per catene passo 5 /8"
805186 " per catene passo 3 /4"

● fornibili le puntine di ricambio

smonta catene regina moto catena rullismonta catene regina catena rulli per motosmonta catene per catena moto regina

Umberto Saccone Sáb, 10/05/2014 - 08:52

Guida per le moto - Regina

Guida per le moto - Regina

Lavaggio e lubrificazione

Lavaggio
Normalmente l'operazione di lubrificazione della catena è sufficiente per garantirne contemporaneamente il lavaggio. In caso di eccessivo accumulo di sporco (sabbia, terra, particelle di asfalto e altri residui) è necessario intervenire con nafta o kerosene e procedere immediatamente all'asciugatura della catena con aria compressa. In caso di utilizzo fuoristrada, asportare fango, terra o sabbia con un getto d'acqua e procedere immediatamente all'asciugatura della catena con aria compressa.

Attenzione
● evitare l'uso di vapore, benzine o solventi;
● nel caso di pulizia di catene con O-ring, evitare l'uso di spazzole dure o di altri metodi che possano danneggiare gli O-ring (l'aria compressa va mantenuta ad almeno 30 cm di distanza). Dopo il lavaggio, lubrificare immediatamente la catena.

Lubrificazione

Il ripristino della corretta lubrificazione è un'operazione di grande importanza per garantire alla catena lunga durata e ottime prestazionii. Alcuni segnali di cattiva lubrificazione sono: 1° la comparsa di zone rossicce (indice di ossidazione) 2° cigolii e rumorosità 3° allungamento. Nel caso si riscontri una di queste problematiche occorre procedere al più presto al ripristino delle giuste condizioni di lavoro. Nelle catene con O-ring la lubrificazione delle articolazioni è assicurata dal lubrificante sigillato dagli O-ring. Occorre tuttavia provvedere ad una lubirificazione periodica della catena. Il ripristino del lubrificante tra rulli e bussole è importante perchè riduce gli attriti e la formazione di calore, aumenta l'efficienza della trasmissione e prolunga la vita della catena e dei pignoni. La lubrificazione inoltre mantiene morbidi gli O-ring evitando screpolature e conseguenti rotture e protegge dall'ossidazione i componenti metallici della trasmissione. Per una corretta rilubrificazione, utilizzare olio minerale SAE 80W-90 o lubrificanti specifici per catene moto, assicurandosi che non contengano additivi che possano danneggiare gli O-ring.

1 Stendere su tutta la lunghezza della catena, sia all'interno che all'esterno, un velo di olio con l'ausilio di un pennello pulito. 2 Dopo qualche ora eliminare il lubrificante in eccesso utilizzando uno straccio pulito.

Lubrificazione mediante prodotti spray
1° Sistemare la moto con la ruota posteriore sollevata da terra e quindi libera di girare. 2° Girare velocemente la ruota posteriore in senso opposto a quello di marcia. 3° Dirigere il getto di lubrificante all'interno della catena, tra le piastre interne e le piastre esterne, nel punto immediatamente precedente a quello d'ingranamento sul pignone; per effetto della forza centrifuga il lubrificante, reso fluido dai solventi contenuti nello spray, si espanderà nell'area di alvoro tra perno e bussola assicurandone la perfetta lubrificazione. 4° Ripetere l'operazione per lubrificare i rulli dirigendo il getto di lubrificante sulla parte centrale della catena. 5° Dopo la lubrificazione attendere 10-15 minuti per consentire l'evaporazione dei solventi veicolanti che hanno portato il lubrificante all'interno dell'area di lavoro delle articolazioni (e che, se fossero ancora presenti, ne provocherebbero l'espulsione). 6° Eliminare il lubrificante in eccesso con uno straccio pulito.

Attenzione
● per catene con O-ring utilizzare solo lubrificanti in cui sia specificato che non danneggiano gli O-ring. Evitare assolutamente l'uso di lubrificanti spray non specifici, che potrebbero, dato il loro contenuto di solventi, danneggiare gli O-ring;
● lubrificare la catena ogni 400 km o più frequentemente, soprattutto in caso di utilizzo del veicolo con temperature esterne elevate (400°) o dopo lunghe percorrenze in autostrada a velocità elevata;
● lubrificare la catena senza attendere che si sia raffreddata dopo l'utilizzo, in modo che il nuovo lubrificante possa divenire più fluido e possa penetrare meglio nelle articolazioni della catena (nel caso di catena senza O-ring), o essere più efficace nella sua azione protettiva (nel caso di catene con O-ring);
● non utilizzare la moto immediatamente dopo aver lubrificato la catena, in quanto il lubrificante, ancora fluido (perchè caldo o perchè il solvente non è ancora evaporato), verrebbe centrifugato verso l'esterno provocando l'imbrattamento della gomma posteriore e della pedana di appoggio del conducente.

Controllo della catena
Ispezionare frequentemente la catena, verificando che non presenti articolazioni indurite, O-ring mancanti o danneggiati o altri componenti usurati (con particolare riferimento alla maglia di chiusura). L'usura della catena può essere facilmente verificata misurando quanto si è allungata con l'uso. Il seguente metodo di verifica è semplice, sicuro ed efficiente. Innanzitutto la catena va pulita e lubrificata, dopo di che si può procedere alla misurazione: 1° porre la catena in tensione. Se la catena è montata sulla moto, tensionare il ramo superiore inserendo una marcia bassa e girando opportunatamante la ruota posteriore. Se la catena non è montata sulla moto, va appoggiata su un piano orizzontale, fissandola ad una estremità e mettendola in tensione tramite un peso di circa 20 kg applicato all'estremità opposta. 2° Con un calibro o con una riga millimetrata di precisione misurare la distanza fra i centri di due perni distanti fra loro un numero "x" di maglie. 3° Verificare che la misura rilevata non superi il valore della lunghezza massima indicato nella tabella seguente. Se si rileva una lunghezza superiore, la catena deve essere sostituita.
Riferimento Regina Riferimento Internazionale Passo della catena "x" Non O-ring (lunghezza max accettabile) O-ring (lunghezza max accettabile)
mm   mm mm
54-90-124-125-126 415-420-425-428 12,70 23 298,00 295,00
135-136-136.2-137 520-525-530-532 15,88 16 259,00 256,50
138-138.2 630-632 19,05 16 - 307,80

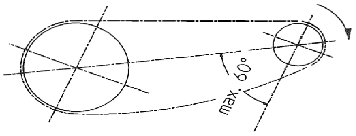

Tensionamento della catena
Il corretto tensionamento della catena è di estrema importanza per la sua durata ed efficienza. Il controllo e il ripristino della tensione della catena deve essere eseguito con la seguente frequenza: 1 strada: dopo i primi 100 km e in seguito ogni 400 km; 2 fuoristrada: dopo ogni utilizzo.

Procedura di tensionamento
1° La catena deve essere posta nella sua condizione di massima tensione, cioè quando il pignone e la corona sono alla massima distanza. Questo risultato si ottiene caricando la ruota posteriore fino a che i centri del pignone, del perno del forcellone e della corona sono allineati sulla stessa retta. 2° Agendo sul sistema di tensionamento (registri, slitte o camme), regolare la catena in modo che il ramo inferiore, preso fra due dita nel suo punto mediano, possa oscillare liberamente dal basso verso l'alto di 10-15 mm (mentre il ramo superiore è teso) applicando una pressione minima. 3° Procedere al serraggio della ruota posteriore. 4° Verificare nuovamente in tre punti diversi l'oscillazione libera della catena come indicato al punto 2°, poi procedere al serraggio dei registri di tensionamento.

Eccessivo tensionamento
Un eccessivo tensionamento della catena provoca un aumento del carico di lavoro fra perno e bussole, surriscaldando la catena, consumando precocemente il lubrificante e portando quindi ad una rapida usura. Inoltre, se la moto è soggetta a sobbalzi, il movimento alternato del forcellone può causare alla catena dei violenti contraccolpi che possono portare rapidamente al danneggiamento o alla rottura della catena stessa o degli altri organi ad essa collegati (corona, mozzo, cuscinetti).

Catena eccessivamente allentata
Una catena eccessivamente allentata è soggetta in accelerazione a violenti colpi di frusta che moltiplicano il carico applicato alla catena e possono causare lo scavalcamento delle ruote dentate con seri danni al veicolo e al conducente.

Attenzione
La procedura indicata è adatta ad ogni tipo di veicolo indipendentemente da eventuali modifiche apportate ai componenti del retrotreno (ruota, ammortizzatore, pneumatico, rapporto di trasmissione).

Sostituzione di una catena chiusa con maglia giunto

Smontaggio
1° Sistemare la moto con la ruota posteriore sollevata da terra e quindi libera di girare. 2° Fare ruotare la catena fino a che la maglia giunto sia sulla corona. 3° Con l'ausilio di una pinza sfilare dai canalini dei perni, la piastra mobile e la forchetta giunto.

Installazione
1° Posizionare il capo della nuova catena sulla corona, sul dente successivo a quello che trattiene l'ultima maglia della vecchia catena. 2° Utilizzando la forchetta collegare temporaneamente un capo della catene da sostituire con la nuova catena. 3° Tirare lentamente l'altro capo della catena vecchia fino a far avvolgere la catena nuova attorno al pignone; proseguire fino a che l'estremità della nuova catena si trovi sulla corona. 4° Smontare poi la vecchia maglia giunto ed eliminarla unitamente alla vecchia catena. Qualora la catena richiedesse di essere accorciata come numero di passi, seguire la procedura di smontaggio illustrata nel capitolo successivo "sostituzione di una catena ribadita". 5° Avvolgere attorno alla corona anche l'altro capo della nuova catena, in modo che i due capi siano posizionati l'uno di seguito all'altro su due enti consecutivi. 6° Togliere ora dalla confezione la nuova maglia giunto.

Attenzione
La maglia giunto è fornita già lubrificata con un grasso speciale che ne garantisce una lunga durata: evitare assolutamente di togliere il lubrificante dalla superficie dei perni, perchè ciò potrebbe compromettere seriamente la durata della maglia giunto.

Catena senza O-ring
7° Inserire la forchetta giunto nuova dalla parte posteriore. 8° Posizionare successivamente la piastra giunto. 9° Applicare la molletta con le punte orientate in senso opposto a quello di rotazione della catena, con l'ausilio di una pinza. 10° Controllare che la maglia giunto articoli perfettamente.

Catena con O-ring
7° Assicurarsi che sulla forchetta giunto siano montati due O-ring (uno su ogni perno) appoggiati alla piastra. 8° Inserire la forchetta giunto dalla parte posteriore della catena, evitando ogni contatto con i perni per non asportare il lubrificante. 9° Posizionare gli altri due O-ring, uno su ogni bussola, e succesivamente posizionare la piastra giunto. 10° Se si utilizza una maglia giunto tipo 26, utilizzando la pinza a becchi arcuati (codice 805203), comprimere con forza le due piastre esterne della maglia giunto per vincere la resistenza degli O-ring e mettere così in vista i canalini dei perni. Se si utilizza una maglia giunto semiforzata tipo 42, utilizzare l'apposito attrezzo (codice 805187) con il punzone di avvicinatura dedicato (codice 805187-4-B) per portare in posizione la piastra esterna. Eventualmente se non disponibile, spingere con piccoli colpi di martello la piastra esterna mobile fino a portarla in battuta contro l'apposito ribasso sul perno. 11° Applicare la molletta con le punte orientate in senso opposto a quello di rotazione della catena, con l'ausilio di una pinza. 12° Controllare che la maglia di chiusura articoli perfettamente e che gli O-ring siano integri e ben posizionati.

Attenzione
● Fare attenzione a non piegare danneggiare la molletta durante il montaggio. Verificare che sia perfettamente alloggiata nei canalini dei premi. Le mollette non devono essere smontate e montate più di una volta.
● Come tutte le parti mobili, la molletta della maglia giunto è sottoposta a continue vibrazioni: controllarne frequentemente lo stato di usura.
● Verificare che la catena in esercizio non urti parti metalliche del veicolo, quali carter motore, forcellone, guidacatena o tenditori.
● Non impiegare la pinza a becchi arcuati (codice 805203) se si utilizza la maglia giunto semiforzata tipo 42.

Sostituzione di una catena ribadita

Smontaggio
1° Sistemare la moto con la ruota posteriore sollevata da terra e quindi libera di girare. Smontare la catena in un punto qualsiasi del suo ramo inferiore, utilizzando lo smontacatene Tipo 7 (codice 805330). 2° Svitare lo spintore in modo che la punta dello stesso non sia più visibile. 3° Svitare la vite di appoggio e posizionare lo smontacatene in modo che lo spintore e la vite di appoggio siano allineati con il primo perno della maglia da smontare. 4° Avvitare con le dita la vite di appoggio sino a che la catena sia bloccata con le teste del perno inserite negli appositi alloggiamenti e pronta per l'estrazione del perno. 5° Avvitare lo spintore per 3-4 giri fino a far fuoriuscire il perno dalla prima piastra esterna. 6° Svitare lo spintore, la vite di appoggio e liberare la catena. 7° Ripetere l'operazione sul secondo perno e sfilare la maglia.

Installazione
1° Posizionare il capo della nuova catena sulla corona, sul dente successivo a quello che trattiene l'ultima maglia della vecchia catena. 2° Utilizzando la forchetta collegare temporaneamente un capo della catena da sostituire con la nuova catena. 3° Tirare lentamente l'altro capo della catena vecchia fino a far avvolgere la catena nuova attorno al pignone; proseguire fino a che l'estremità della nuova catena si trovi sulla corona. 4° Smontare poi la vecchia maglia giunto ed eliminarla unitamente alla vecchia catena. Qualora la catena richiedesse di essere accorciata come numero di passi, seguire la procedura di smontaggio illustrata nel capitolo successivo "sostituzione di una catena ribadita". 5° Avvolgere attorno alla corona anche l'altro capo della nuova catena, in modo che i due capi siano posizionati l'uno di seguito all'altro su due enti consecutivi.

Attenzione
● La maglia a ribadire fornita è già lubrificata con un grasso speciale che ne garantisce una lunga durata: evitare assolutamente di togliere il lubrificante dalla superficie dei perni, poichè ciò potrebbe compromettere seriamente la durata della maglia. Prelevare quindi la maglia a ribadire afferandola per la piastra.
● Non riutilizzare mai una forchetta a ribadire o una piastra esterna già usata, ovvero precedentemente smontate dalla catena.

Catena senza O-ring
Inserire la forchetta della nuova maglia a ribadire dalla parte posteriore della catena, evitando ogni contatto con i perni per non asportare il lubrificante.

Catena con O-ring
6° Assicurarsi che sulla forchetta della nuova maglia a ribadire siano montati i due O-ring (uno su ogni perno) appoggiati alla piastra. 7° Inserire la forchetta della nuova maglia a ribadire dalla parte posteriore della catena, evitando ogni contatto con i perni per non asportare il lubrificante. 8° Posizionare gli altri due O-ring, uno su ogni bussola. Girare poi la ruota posteriore in modo che la maglia a ribadire si porti nel ramo inferiore della catena, in una posizione che permetta di operare con gli attrezzi.

Chiusura della maglia a ribadire
Utilizzare gli attrezzi professionali per chiusura catene codice 805181 per catene passo mm. 12,70, codice 805187 per catene passo mm. 15,875 e codice 805183 pre catene passo mm. 19,05. 1° Collocare la piastra esterna tra le lamelle di tenuta del porta piastra mobile, verificandone il corretto alloggiamento. 2° Applicare l'attrezzo di assemblaggio sulla catena, inserendo il pernetto di centraggio fra i rulli della catena in corrispondenza con la maglia a ribadire. 3° Avvitare con le dita la vite sino a imboccare

Ribaditura

Utilizzare gli attrezzi professionali per ribaditura catene codice 805184 per catene passo mm. 12,70, codice 805185 per catene passo mm. 15,875 e codice 805186 per catene passo mm. 19,05, operando come segue: 1° Tirare l'aletta che comanda l'apertura delle spine di fissaggio; inserire la catena nell'attrezzo di ribaditura in corrispondenza del primo dei due perni a ribadire e rilasciare l'aletta. La catena sarà così correttamente inserita nell'attrezzo, tenuta in posizione dalla spina. 2° Appoggiare il punzone contro la testa del primo perno da ribadire. 3° Con l'ausilio di un martello colpire con forza l'estremità del punzone per deformare la testa del perno da ribadire. 4° Ruotare il punzone di circa 45° e ripetere l'operazione "3°". 5° Ripetere altre due volte l'operazione "4°", ruotando ogni volta il punzone di ulteriori 45°. 6° Liberare la catena tirando l'aletta che comanda l'apertura delle spine di fissaggio e riprendere il ciclo di operazioni sul secondo dei due perni da ribadire. 7° Controllare che la maglia di chiusura articoli perfettamente e che gli O-ring siano integri e ben posizionati. Dopo la chiusura, procedere al tensionamento della catena ed al serraggio della ruota posteriore come spiegato nel capitolo precedente.

Attenzione
Verificare accuratamente che la catena in esercizio non urti parti metalliche del veicolo, quali carter motore, forcellone, guidacatena o tenditori.

Controllo e sostituzione delle ruote dentate
Verificare frequentemente l'usura dei denti del pignone e della corona, nel profilo e nello spessore: ogni anomalia deve essere rimossa provvedendo alla sostituzione del componente. Sostituire tutti gli elementi di fissaggio usurati o danneggiati (viti, rondelle, dadi). Una volta effettuata l'installazione delle nuove ruote dentate, far girare la ruota posteriore e verificare che pignone e corona non abbiano sbandieramenti laterali o eccentricità in rotazione. Controllare l'allineamento utilizzando una riga di lunghezza adeguata: 1° Posizionare la riga sul fianco esterno della corona, il più vicino possibile al centro di rotazione per garantire la più ampia superficie d'appoggio; 2° Verificare che non si evidenzino scostamenti rispetto al fianco esterno del pignone (max 1mm); 3° Correggere eventuali anomalie intervenendo sui registri di tensionamento della catena o utilizzando degli spessori, senza compromettere il corretto allineamento delle ruote della moto.

Attenzione
Una catena nuova, se montata su ingranaggi usurati o danneggiati, tenderà a rovinarsi rapidamente. Per ottenere le migliori prestazioni occorre montare un nuovo pignone ed una nuova corona, ottenendo così una omogeneità tra tutti gli organi del sistema di trasmissione.

Possibili cause di malfunzionamento

Eccessivo rumore della trasmissione
1° Errato tensionamento (catena troppo tesa o troppo lenta) 2° Insufficiente lubrificazione 3° Non corretto allineamento tra pignone e corona 4° Non corretta corrispondenza dimensionale tra la catena, il pignone e la corona 5° Urti o strisciamenti della catena su parti del veicolo 6° Usura del pignone o della corona 7° Usura della catena 8° Usura, rottura o disallineamento di altri componenti della trasmissione (pattini, guidacatene, tenditori).

Vibrazione della trasmissione
1° Errato tensionamento della catena (troppo tesa o troppo lenta) 2° Non corretto allineamento tra pignone e corona 3° Usura non uniforme della catena, del pignone o della corona 4° Presenza di articolazioni indurite.

La catena scavalca le ruote dentate
1° Eccessiva usura del pignone o della corona 2° Eccessivo allungamento della catena, causato dall'usura 3° Insufficiente tensionamento della catena 4° Non corretto allineamento tra pignone e corona 5° Non corretto posizionamento di pattini, guida catena o tenditori 6° Ruote dentate piegate, ondulate, danneggiate o con dimensioni errate 7° Presenza di corpi estranei tra la catena e le ruote dentate.

Usura all'interno delle piastre della catena, pignone usurato su un lato e corona usurata sul lato opposto.
1° Non corretto allineamento tra pignone e corona

Indurimento delle articolazioni della catena
1° Eccessivo tensionamento della catena 2° Insufficiente lubrificazione 3° Non corretto allineamento tra pignone e corona 4° Ossidazione delle articolazioni della catena 5° Sottodimensionamento della catena rispetto ai carichi cui è sottoposta 6° Rottura o perdita di O-ring 7° Non corretto montaggio (vale solo per la maglia a ribadire e la maglia giunto) 8° Materiale estraneo (sabbia, fango) nelle articolazioni della catena.

Rottura dei perni, dei rulli o delle bussole della catena
1° Carichi eccessivi o carichi applicati troppo violentemente (caso tipico nelle moto prive di parastrappi) 2° Eccessiva usura del pignone o della corona 3° Eccessivo allungamento della catena causato dall'usura 4° Insufficiente lubrificazione 5° Errato tensionamento della catena 6° Non corretto allineamento tra pignone e corona 7° Non corretto posizionamento di pattini, guidacatena o tenditori 8° Non corretto rapporto dimensionale tra la catena, il pignone e la corona 9° Numero di denti del pignone inferiore a quello minimo consigliato (15 denti) 10° Presenza di corpi estranei tra la catena e le ruote dentate.

Rottura delle piastre della catena
1° Urti o strisciamenti della catena su parti del veicolo 2° Eccessivo tensionamento della catena 3° Presenza di corpi estranei tra la catena e le ruote dentate 4° Forte disallineamento tra pignone e corona 5° Sottodimensionamento della catena rispetto ai carichi cui è sottoposta 6° Corrosione causata da agenti esterni (acido batteria, carburante o altri fluidi).
Umberto Saccone Vie, 03/10/2014 - 18:21

Catene per il comando della distribuzione di auto d'epoca

Catene per il comando della distribuzione di auto d'epoca

catene silenziose
marca modello
Fiat 509
Fiat 514
Fiat 519
Fiat 520
Fiat 521
Fiat 525
Fiat 621
per altri modelli contattateci

catene a rulli
marca modello marca modello marca modello marca modello
Abarth 850 Tc Citroen DS 19 Hillman Minx Operl Kadett (993-1196 cc.)
Abarth 1600 Citroen CX 2500 TD Hilmann Avenger Peugeot \04 S
Abarth 1300 Coupé Citroen DS 21 Holden Torana Peugeot 205
Alfa Romeo Giulietta 1300 Citroen Fifteen Humber Sceptre Mk Porsche 911 S
Alfa Romeo Alfetta Citroen Fourgon type H IKA Dauphine Gordini Renault R9
Alfa Romeo Montreal Commer 4 ton F.C. Innocenti Mini Minor Renault R14
Alfa Romeo Matta DAF 55 C Estate Isetta Isetta Renault Alpine A 310 (2664)
Allard Palm Beach Daihatsu Charmant Jaguar V12 E Type Rover 100
Alpine 1300 Cabriolet S Daimler Regency Lada 1500 Saab 99
Alvis Fourteen Daimler Straight Eight Lancia Fulvia Berlina Singer New Gazelle
Apal Mushang Faurthorpe Rockette Lancia Fulvia GT Coupé Sport HF Skoda 1000
Armstrong – Siddeley Sapphire Ferrari 4500 Lancia Fulvia 2 C Skoda Felicia
Aston Martin Lagonda Fiat 127 Lancia Flavia 2000 Coupé Talbot Horizon
Aston Martin Vantage Fiat Panda 30 Lotus Europa Talbot Samba
Aston Martin DB 2 Fiat 126 Maserati Indy Toyota Starlet
Auto Union Audi Super 90 Fiat 124 Maserati Mexico 4700 Toyota Corona 1600
Autobianchi Bianchina 110 DB Fiat Uno 45 Mazda 800 cc. Triumph Spitfire
Berkeley Lightweight Sports Ford Escort 1100 BL Mazda Miser 1300 Triumph Dolomite Sprint
Bizzarin 1900 Europa Frazen Nash 2 Litre Mercedes 200/8 Unipower Unipower GT
BMW 501 Fuldamobil Fuldamobil Mercedes 300 D Turbo Vauxhall Viva
BMW 1800 Giannini Automobili 750 TV Mitsubishi Colt 1500 Volskwagen Scirocco 16 V
BMW 2500 Ginetta G 15 Coupé Mitsubishi Gallant A11 Volskwagen Golf
Bond Minicar Mark F & F Ranger Gordon Gordon Opel City Volskwagen Jetta
Bristol 2.2 Litre Healey 3 Litre Opel Corsa 1000 – 1200 Volvo 760
per altri modelli contattateci
Umberto Saccone Lun, 06/10/2014 - 16:02

Moto Regina - Trasmissione (catena + KIT) - Distribuzione (catena)

Moto Regina - Trasmissione (catena + KIT) - Distribuzione (catena)
Aprilia
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
50 RS 50 06- X     350 ETX TUAREG 85-86 X
50 RX 50 06- X     350 ETX TUAREG 87 X
50 SX 50 06- X     350 ETX TUAREG 88-92 X
125 AF1 – AF1 REPLICA 87-89 X     350 TOUAREG WIND 88-92 X
125 AF1 FUTURA – EUROPA 90-91 X     450 MXV 4.5 07- X
125 AF1 SINTESI – SPORT 88-91 X     450 RXV 4.5 06-08 X
125 ETX 84-85 X     450 RXV 4.5 – MERRIMAN 09- X   X
125 ETX 86 X     450 SXV 4.5 06- X   X
125 MX 05-07 X     550 RXV 5.5 06-08 X   X
125 PEGASO 88-93 X     550 RXV 5.5 – MERRIMAN 09- X   X
125 RALLY 85 X     550 SXV 5.5 SXV VDB 5.5 06- X   X
125 RALLY 86-87 X     600 ETX – TUAREG – RALLY 86-87 X   X
125 RALLY 90-92 X     600 PEGASO 90-91 X   X
125 RED ROSE – CLASSIC 88-01 X     600 TOUAREG WIND 88-89 X   X
125 RS 125 03-11 X     650 MOTO' 6.5 95-02 X   X
125 RS (15 CV) 03-06 X     650 PEGASO IE 01-04 X X X
125 RS EXTREMA 92-96 X X   650 PEGASO – PEGASO 2 92-96 X X X
125 RS REPLICA 93-03 X X   650 PEGASO 3 97-02 X X X
125 RS SPORT PRODUCTION 92-96 X     659 PEGASO 650 05- X X X
125 RS TUONO 03-06 X     659 PEGASO 650 FACTORY 07- X X X
125 RS4 125 11- X     659 PEGASO 650 TRAIL 06- X X X
125 RX 125 93-97 X     750 SMV DORSODURO – FACTORY 08- X X
125 RX 125 08- X     750 SHIVER 750 – GT 07- X X
125 RX R 91-95 X     840 MANA 850 – GT 08- X X X
125 RX (15 CV) 95-00 X     850 SRV 850 12- X X
125 RX SIX DAYS 90-92 X     1000 ETV CAPONORD 01- X X X
125 SX 125 08- X     1000 RST FUTURA 01-04 X   X
125 TUAREG 85-87 X     1000 RSV 1000 R – EDWARDS 03 X X X
125 TOUAREG WIND 88 X     1000 RSV 1000 R – FACTORY 04- X X X
125 TOUAREG WIND 89-90 X     1000 RSV – TUONO 02-03 X X X
240 TRX 88 X     1000 RSV – SP – R 98-03 X X X
250 MX 85 X     1000 RSV4 – FACTORY – R 09- X X
250 RALLY 85 X     1000 SL FALCO 99-04 X X X
250 RS 95-02 X X   1000 TUONO 1000 R FACTORY 04-05 X X X
312 TRX-M 88 X     1000 TUONO 1000 R FACTORY 06- X X X
350 ETX 85-87 X     1200 DORSODURO SMV 1200 11- X X X
Benelli
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
250 MOTARD 250 12- X     1130 CENTURY RACER 1130 12- X   X
450 BX 449 08- X     1130 TITANIUM 04- X   X
500 BX 505 08- X     1130 TORNADO NAKED TRE (TNT) 04- X   X
570 BX 570 08- X     1130 TORNADO NAKED TRE SPROT (TNT) – EVO – R160 05- X   X
750 DUE 08- X     1130 TORNADO TRE 1130 06-07 X   X
900 TORNADO TRE 900 TORNADO TRE RS 01-04 X   X 1130 TORNADO TRE 1130 08- X   X
900 TNT 899 S – T – CAFE' RACER 08- X   X 1130 TRE 1130 K 06- X   X
900 TREE 899 K 09- X   X 1130 TRE 1130 K AMAZONAS 06- X   X
1130 CAFE' RACER 1130 (TNT) 06- X   X
BETA
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
50 REV 50 07- X     125 URBAN 125 – SPECIAL 08- X
50 REV MINITRIAL 08- X     200 ALP 200 4T 03- X
50 MINICROSS R 10 08- X     200 URBAN 200 SPECIAL 08- X
50 MINICROSS R 12 08- X     VARI REV 3 200 -250 – 270 00- X
50 RR ENDURO RR SUPERMOTARD 02-05 X     240 ALP 89-95 X
50 RR RACING RR SUPERMOTARD RACING 06-09 X     240 TECHNO 97-98 X
50 RR RACING 07- X     240 TRIAL TR 33/35 85-91 X
80 EVO 80 – JUNIOR 10- X     240 ZERO SOP. TR 92-94 X
80 REV 80 07- X     250 EVO 250 4T 09- X
VARI ZERO – 125 – 250 VARI X     250 REV 3 250 4T 03-08 X
125 EVO 125 2T 10- X     250 RR ENDURO 250 4T 04-08 X
125 EVO 125 4T 10- X     260 ZERO – TR35 90-91 X
125 REV 3 125 01-02 X     275 REV 3 270 05- X
125 REV 3 125 03-06 X     290 EVO 290 2T 09- X
125 REV 3 125 07 X     300 EVO 300 4T 09- X
125 REV 3 125 08- X     300 REV 4T 300 RACING 08- X
125 ALP 4T 125 98-00 X     349 ALP 4.0 4T 04- X
125 ALP 4T 125 04 X     349 EURO 02-05 X
125 ALP 125 4T 06- X     349 JONATHAN 02-05 X
125 M 125 08- X     349 M4 4T 05- X
125 RE 125 4T 08- X     350 MOTARD 4.0 04-05 X
125 RR ENDURO 125 4T 06-09 X     350 RR ENDURO 350 FACTORY 12- X
125 RR MOTARD 125 07- X     400 RR ENDURO 400 – 4T – 4T RACING FACTORY 04- X
125 RR MOTARD 125 GB 07-08 X     450 RR ENDURO 125 4T 04- X
125 RR RACING 07-08 X     500 RR ENDURO 498 – 4T 11- X
125 TRIAL REV 3 125 07-08 X     520 RR ENDURO 520 – 4T – 4T RACING FACTORY 04- X
BIMOTA
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
400 YB 7 88- X     900 DB 3 MANTRA 95-00 X
500 V2   X     1000 DIECI 90 X
600 BELLARIA 89-92 X     1000 YB 6 87 X
600 YB 9 93 X     1000 YB 8 89 X
600 YB 9 94-95 X     1000 YB 11 96-00 X
600 YB 9 96 X     1098 DB 10 BIMOTARD 12- X
650 BB 1 95-96 X     1100 SB 6 93 X
750 YB 4 I.E. 87 X     1100 SB 6R 97 X
750 SB 7 93-96 X     1100 DB7 08- X
906 TESI 1 D 90-91 X     1200 YB 5 86 X
900 DB 2 92 X
BMW
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
450 G 450 X 08- X     652 G 650 XCHALLENGE XCOUNTRY XMOTO 07- X
650 F 650 94-95 X X   800 F 650 GS 08-12 X
650 F 650 (34CV) 96-98 X X   800 F 700 GS 13- X
650 F 650 DAKAR 99-00 X     800 F 800 GS 08- X X
650 F 650 ENDURO 96-00 X     800 F 800 R 09- X X
650 F 650 GS 99-05 X X   1000 S 1000 RR 09-11 X X
650 F 650 GS DAKAR 01-05 X X   1000 S 1000 RR 12- X
650 F 650 ST (34CV) 98-00 X X
BOMBARDIER
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
450 DS 450 00-05 X     650 DS 650 DS BAJA DS 650 X 00-05 X
CAGIVA
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
125 ALETTA ORO 85-86 X     250 ALA BLU 83 X
125 ANNIVERSARY 90- X     250 ALA VERDE 86 X
125 BLUES 88-91 X     250 WMX 87-92 X
125 CRUISER 87 X     350 ALA AZZURRA 85 X
125 ELEFANT 85-86 X     350 ALA BLU 83 X
125 ELEFANTRE 86 X     350 ALA ROSSA 83 X
125 FRECCIA C9 87 X     350 ALA ROSSA 86 X
125 FRECCIA C10R 88-89 X     350 ALA VERDE 86 X
125 FRECCIA C12R – SP 89-92 X     350 ELEFANT 86-88 X
125 K7 90-92 X     350 T4 E R 88-91 X
125 LOWRIDER 82 X     350 W12 93-96 X
125 MITO EV 03-06 X     500 CANYON 98-00 X
125 MITO EVOLUTION 00-02 X X   500 PHARAON 88 X
125 MITO RACING 91 X     500 T4 E 87-90 X
125 MITO – MITO CARENATA 90-92 X     600 CANYON 96-98 X   X
125 MITO 2 – EV 93-99 X X   600 RIVER 95-97 X   X
125 MITO SP525 08- X     600 W16 1S – 2S 93-98 X   X
125 N1 97-98 X     650 ALA AZZURRA 85 X
125 N 90 89-92 X     650 ELEFANT 86 X
125 PLANET 98-05 X     650 RAPTOR – V RAPTOR 01-07 X X X
125 R.R – SST 82-83 X     750 ELEFANT 87-89 X
125 RAPTOR 125 03- X     750 ELEFANT 90-95 X
125 ROADSTER 90-00 X     750 ELEFANT BIFARO – LUCKY EXPLORER 87-94 X
125 SUPERCITY 91-00 X     900 CANYON E 89-97 X
125 SXT 82 X     900 ELEFANT GT – LS 89-97 X
125 TAMANACO 88-91 X     900 GRAND CANYON 99-00 X
125 W8 91-95 X     996 NAVIGATOR 00-05 X
125 WMX 85-89 X     996 RAPTOR – V – X TRA 99-05 X X
200 ELEFANT 86-87 X
CCM ARMSTRONG
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
350 350 95-01 X     604 604 95-01 X
CR & S
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
650 VUN 06- X     1916 DUU 12- X
DERBI
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
50 GPR RACING – REPLICA 00-06 X     50 SENDA X TREME 50 SM 99- X
50 GPR 50 NUDE 04-08 X     125 CROSS CITY 125 07- X
50 SENDA DRD EVO 50 SM 08- X     125 GPR NUDE RACING GPR RACING 08- X
50 SENDA DRD PRO 50 R 06- X     125 MULHACEN 125 MULHACEN CAFE 125 06- X
50 SENDA DRD PRO 50 SM SENDA DRD PRO 50 SM REPLICA 07 X     125 SENDA 125 BAJA R 04- X
50 SENDA DRD RACING 50 R 07- X     125 SENDA 125 BAJA SM 04-07 X
50 SENDA DRD RACING 50 SM 99-05 X     125 SENDA DRD 125 4V R SM 10- X
50 SENDA DRD RACING 50 SM PRO 06 X     125 TERRA 125 07- X
50 SENDA X RACE 50 SM 04- X     125 TERRA 125 ADVENTURE 08- X
50 SENDA X TREME 50 R 02- X     659 MULHACEN ANGEL NIETO CAFE 06- X
DUCATI
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
350 F3 87-88 X     888 888 SP 92 X
350 INDIANA 87 X     888 888 SP5 – STRADA SUEPRBIKE A 93 X
350 SPORT 92 X     900 MH EVOLUZIONE 01 X
350 SS 92-93 X     900 MONSTER 93-99 X
400 MONSTER 03-04 X X   900 MONSTER I.E. 00 X X
400 MONSTER DARK 04-05 X X   900 MONSTER I.E. 00-01 X
400 SS 93-95 X     900 MONSTER I.E. 02 X X
500 GTL 1S 79 X     900 SS 79 X
600 MONSTER 94 X X   900 SS 89-90 X X
600 MONSTER 25 K (34CV) 95-98 X X   900 SS I.E. 99-01 X
600 MONSTER DARK 98-02 X X   900 SS – SUPERLIGHT 91-98 X
600 MONSTER DESMO 2 94-95 X     904 PASO 906 89 X
600 PANTAH 82 X     904 PASO 906 90 X
600 SS < FM 001852 94-95 X     904 PASO 907 I.E. 91-92 X
600 SS > FM 001852 95-98 X     916 916 RACING – SP 95-97 X X
620 MONSTER I.E. 02-03 X X   916 916 – MONO – BIPOSTO – SENNA 94-98 X X
620 MONSTER I.E. - DARK – DARK SD 04-06 X X   916 MONSTER S4 01-03 X X
620 MULTISTRADA – DARK 05-06 X X   916 MONSTER S4 FOGGY 01-03 X X
650 INDIANA 87-88 X     944 ST2 – SPORT TUNING 97-03 X X
695 MONSTER 695 06- X X   944 ST4 98-01 X X
696 MONSTER 696 MONSTER 696+ 08- X X   944 ST4S 02-03 X X
748 748 – BIPOSTO – R – S 95-02 X X   944 ST4S – ABS 04-06 X X
750 749 – DARK 04-06 X X   989 DESMOSEDICI RR 07-08 X
750 F 1 84-87 X     996 996 R 02 X X
750 INDIANA 87-89 X     996 996 – STRADA – SP 99-01 X X
750 LAGUNA SECA 87 X     996 MONSTER S4R – S4R S – TRICOLORE 03- X X
750 MONSTER 96-98 X X   998 998 – S – R – MATRIX 01-03 X X
750 MONSTER 99-02 X X   999 999 – S – R – XEROX 03-06 X X
750 MONTJUICH 87 X     1000 GT 1000 GT 1000 BICOLORE 06- X
750 PASO 87-90 X     1000 MONSTER I.E. 00-03 X
750 SANTA MONICA 88 X     1000 MONSTER I.E. 04 X
750 SPORT 88-89 X     1000 MONSTER I.E. 05 X X
750 SS 79 X     1000 MONSTER S2R 1000 06-08 X X
750 SS – DESMO 2 91-97 X     1000 MULTISTRADA – S – DS 03-06 X X
750 SS – I.E. 99-00 X     1000 SPORT 1000 SPORT 1000 S 06 X X
803 HYPERMOTARD 796 10- X     1000 SS I.E. 03-06 X
803 MONSTER 796 I.E. 02-03 X X   1000 ST3 04-06 X X
803 MONSTER 796 I.E. 04 X X   1100 MONSTER MONSTER S 08- X X
803 MONSTER 796 I.E. 10- X     1098 1098 – R – S – TRICOLORE – CORSE 07-08 X X
803 MONSTER S2R 800 MONSTER S2R 800 DARK 05-06 X X   1098 HYPERMOTARD 1100 – S 07-09 X X
803 SS – SUPERSPORT I.E. 03-06 X     1098 HYPERMOTARD 1100 EVO – SP 10- X X
848 848 – EVO – DARK 08- X X   1099 STREETFIGHTER – S 10- X
848 STREETFIGHTER 12- X     1100 MULTISTRADA 1100 – S 07- X X
851 851 RACING – SP 90-91 X     1198 1198 – S – BAYLISS – SP 09- X
851 851 STRADA BIPOSTO 90-91 X X   1198 DIAVEL 11- X
851 851 SUPERBIKE – KIT 88-89 X     1198 MULTISTRADA 1200 – S – T 10- X
860 860 GT 79 X     1199 PANIGALE – S – S TRICOLORE 12- X
888 888 RACING 92 X
FANTIC MOTOR
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
50 CABALLERO 50 MOTARD 06- X     125 CABALLERO REGOLARITA CASA 07- X
50 CABALLERO 50 MOTARD COMPETIZIONE 06- X     125 CABALLERO REGOLARITA COMPETIZIONE 07- X
50 CABALLERO REGOLARITA CASA 2T 06- X     125 CABALLERO REGOLARITA COMPETIZIONE RACING 4T 07- X
50 CABALLERO REGOLARITA COMPETIZIONE 2T 06- X     125 TR 125 ES 2T 12 X
50 CABALLERO REGOLARITA COMPETIZIONE RACING 2T 06- X     125 TR 125 SM 2T 12 X
50 CABALLERO SUPERSEI MOTARD 06- X     200 CABALLERO 200 MOTARD COMPETIZIONE 09- X
80 CABALLERO REGOLARITA COMPETIZIONE 07-08 X     200 CABALLERO 200 REGOLARITA COMPETIZIONE 09- X
125 CABALLERO CRUISER 07- X     200 CABALLERO 200 REGOLARITA COMPETIZIONE RACING 09- X
125 CABALLERO 125 AIRCOOLED 07- X     250 SECTION   X
125 CABALLERO 125 MOTARD SUPERSEI COMPETIZIONE 07- X     250 TR 250 ES 2T 12 X
125 CABALLERO REGOLARITA 07- X     300 TR 300 ES 2T 12 X
125 CABALLERO REGOLARITA AIRCOOLED 07- X     VARI 125 – 270 – 320 CONTACT   X
GAS GAS
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
VARI TX 01-02 X     250 EC 250 H 4T 00 X
50 EC 50 ROOKIE 02-05 X     250 MC 250 01-10 X
50 MX 50 BOY 06 X     250 MX 250 06 X
50 TXT 50 BOY – LC 09-10 X     250 PAMPERA 250 97-01 X
50 TXT CADET 50 09 X     250 SM 250 EC 250 01-06 X
50 TXT 50 ROOKIE H 09-10 X     250 TT   X
65 MX 65 06 X     250 TXT 250 PRO HOMOLOGATED 02-04 X
125 EC 125 09 X     250 TXT PRO 250 RAGA REPLICA 09- X
125 EC 125 09-10 X     280 TXT EDITION 280   X
125 EC 125 00-01 X     280 TXT PRO 280 TXT PRO 280 H RAGA REPLICA 09- X
125 HALLEY 125 ENDURO 2T 02-06 X     300 EC 300 00 X
125 HALLEY 125 SUPERMOTARD 2T 09- X     300 EC 300 01- X
125 MC 125 09- X     300 EC 300 H   X
125 MX 125 09- X     300 TXT 300 PRO TXT 300 PRO H TXT 300 PRO RACING RAGA 09- X
125 PAMPERA 125 4T 02-07 X     350 PAMPERA 321   X
125 SM 125 SM 125 HALLEY 06- X     400 EC 400 FSE 02 X
125 TT 10- X     400 PAMPERA 400   X
125 TXT PRO 125 TXT PRO 125 SH 01-07 X     400 SM 400 FSE 02 X
125 TXT PRO 125 TXT PRO RACING RAGA REPLICA 93 X     450 PAMPERA 450   X
200 EC 200 03-06 X     450 EC 450 FSE 03-06 X
200 EC 200 09-11 X     450 EC 450 H 09-10 X
200 EC 200 00-01 X     450 FSR 450 07 X
200 MC 200 06-07 X     450 SM 450 FSE 03-04 X
200 TXT PRO 200 09 X     450 SM 450 4T 09 X
250 EC 250 07 X   X 500 EC 500 FSE 2006   X
250 EC 250 02-04 X   X 515 SM 515 4T 09 X
GILERA
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
50 503 REPLICA 93 X     125 RV 85 X
50 BULLIT 90 X     125 SC 125 06-08 X
50 BULLIT REPLICA 93 X     125 SP01 – SP02 89-92 X
50 R1 – RALLY 1 – S 88-89 X     125 RC 125 TOP RALLY 89-90 X
50 RC TOP RALLY 90-91 X     125 XR 1 – XR Z 88-89 X
50 RCR 50 03-06 X     200 RV 86 X
50 SMT 50 03-06 X     250 RALLY – NGR 87 X
125 APACHE 91 X     350 ER – DAKOTA 85-87 X
125 CRONO 91-93 X     350 NORD WEST 91-93 X
125 CX 91-93 X     350 XR T 88 X
125 ER – RX – RTX – HAWK – ARIZONA 86 X     500 ER – DAKOTA 85-87 X
125 FAST BIKE 87 X     600 COBRA 91 X
125 FREESTYLE 91-93 X     600 NORD WEST 91-94 X
125 GFR 93 X     600 RC 89-90 X
125 KK – KZ 86 X     600 RC 91-93 X
125 MX 1 – MX R 88-89 X     600 RC R 91-93 X
125 R 93 X     600 XR T 88 X
125 R 1 87-88 X     840 GP 800 07-12 X X X
125 RC – RALLY 87-89 X
HARLEY – DAVIDSON
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
883 883 86-94 X     1200 SPORTSTER 86-92 X
HONDA (DALL'ARA – HM)
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
50 BAJA 50 MINIMOTO -11 X     500 CB 500 K3 75-79 X   X
50 ST DAX 87 X     500 CB 500 T 75-77 X   X
50 CRE 50 – BAJA – SIX – DERAPAGE 95-09 X     500 CBF – CBF ABS 04-06 X X X
50 CRE 50 – BAJA – SIX – DERAPAGE -10 X     500 CR 84-92 X
50 NSR K 89 X     500 CR 93-01 X
80 CR 80 R 420 82-01 X     500 CRE 92 X
80 CR 80 R 428 86-01 X     500 CRE 93-00 X
80 CR 80 RB EXPERT 420 96-00 X     500 CRE F 500 X INIEZIONE   X
80 CR 80 RB EXPERT 428 96-00 X     500 CRM F 500 X INIEZIONE   X
80 MTX 80 R 83-85 X     500 FT 500 C – VT 500 C 82 X   X
80 MTX 80 R II 86 X     500 VF 500 F 83 X
85 CR85R CR85R2 03-04 X     500 VF 500 FF 84-87 X
100 CRF100F 04-06 X     500 XBR 500 F (27 CV) 85-86 X   X
100 XR 100 R 85-02 X   X 500 XBR 500 F (42 CV) 85-86 X   X
125 CA 125 REBEL 95-00 X   X 500 XBR 500 S (27 CV) 87-91 X   X
125 CB J – S 79-88 X   X 500 XBR 500 S (44 CV) 87-91 X   X
125 CBF 125 08- X     500 XL 500 R 82 X   X
125 CBR 125 R 04- X     500 XL 500 S 79-81 X   X
125 CBX 80-85 X   X 500 XR 500 R 81-85 X
125 CD 87 X   X 500 XR 500 R 90 X   X
125 CR 125 MOTARD 04-06 X     500 XR 500 SA – SZ 79-80 X   X
125 CR125R 82-96 X     550 CBX 550 F – F2 81-86 X
125 CR125R 97 X     600 CB 600 HORNET – S 97-04 X X X
125 CR125R 98-99 X     600 CB 600 F HORNET 05-06 X X X
125 CR125R 00-01 X     600 CB 600 F HORNET 07- X X X
125 CR125R 02-03 X     600 CBF 600 04-06 X   X
125 CR125R 04- X     600 CBF 600 N CBF 600 S 05-06 X X X
125 CRE 125 93-00 X     600 CBF 600 N CBF 600 S 08- X   X
125 CRE 125R 04- X     600 CBF – CBF ABS 04 X   X
125 CRE 125 RR BAJA – DERAPAGE 12- X     600 CBR 600 F 87-90 X X X
125 CRE F 125 X CRM F 125 X 10- X     600 CBR 600 F 91-96 X X X
125 CRM 90-00 X     600 CBR 600 F 97-98 X X X
125 TRAIL LOCUSTA 125 4T 11- X     600 CBR 600 F 99-00 X X X
125 MTX R 86-92 X     600 CBR 600 F 01-06 X X X
125 NS F 85-89 X     600 CBR 600 F 11- X
125 NSR F 86-89 X     600 CBR 600 SPORT 01-03 X X X
125 NSR R – F – RAIDEN 90-01 X     600 CBR 600 RR 03-06 X X X
125 NX 89-98 X   X 600 CBR 600 RR C 07- X X X
125 SCRAMBLER CITY 125 4T 11- X     600 VT 600 C 88-89 X   X
125 SM 03-04 X     600 VT 600 SHADOW 88-05 X X X
125 VT C SHADOW 99-06 X   X 600 XL 600 L – R 83-85 X   X
125 XL J 82-83 X   X 600 XL 600 LM – RM 85-87 X X X
125 XL R 83-97 X   X 600 XL 600 V TRANSALP 87-88 X X X
125 XL S 83-85 X   X 600 XL 600 V TRANSALP 89-90 X X X
125 XL 125 VARADERO 01- X   X 600 XL 600 V TRANSALP 91-00 X X X
125 XLR R 98-01 X     600 XR 600 L – R – RR 88-02 X   X
125 XR125R XR125L 04- X     600 XR 600 R 85-87 X   X
125 XR125SM SUPERMOTARD 04- X     600 XR 600 R – L 91-01 X X X
150 CRF150R 07- X     650 CB 650 B – Z 79 X   X
150 CRF150R2 07- X     650 CB 650 C CUSTOM 83-85 X   X
185 XL S 80-83 X   X 650 CB 650 C NIGHTHAWTK 81-82 X   X
185 XL SZ 79 X   X 650 CB 650 KZ 80-81 X   X
200 CB 77-81 X   X 650 FMX 05-07 X   X
200 TRAIL LOCUSTA 200 4T 11- X     650 FX 650 VIGOR 99-02 X
200 SCRAMBLER CITY 200 4T 11- X     650 NX 650 DOMINATOR (K – M) 88-91 X X X
200 XL PARIS DAKAR – R – P3 83-88 X   X 650 NX 650 DOMINATOR (N – S) 92-95 X X X
223 CRE 230 F EASY 06 X     650 NX 650 DOMINATOR (T – Y) 95-01 X X X
230 230F EASY ENDURO – MOTARD – TRAIL – ID   X     650 NX 650 DOMINATOR 34 CV 97-00 X   X
250 CB N – ND 79-85 X   X 650 SLR 96-98 X   X
250 CB NIGHTHAWK 91-00 X   X 650 XL 650 V TRANSALP (Y) 00-07 X X X
250 CB RS 80-85 X   X 650 XR 650 L 93-98 X   X
250 CB T 81-83 X   X 650 XR 650 R 00- X   X
250 CB TWO FIFTY 92-98 X   X 650 XR 650 SM 00- X   X
250 CBR 250R 11- X     650 XRV 650 AFRICA TWIN 88-90 X X X
250 CBX 83 X   X 700 INTEGRA 700 12- X
250 CBX RS 84-86 X   X 700 NC 700 S 12- X
250 CMX REBEL 85-02 X   X 700 NC 700 X 12- X
250 CR CRF 250 MOTARD 04 X     700 XL 700 V TRANSALP 08- X X X
250 CR 250 R 84-85 X     750 CB 750 A 70-76 X
250 CR 250 R 86-87 X     750 CB 750 C 80 X   X
250 CR 250 R (E – M) 88-91 X     750 CB 750 C CUSTOM 81-82 X   X
250 CR 250 R (P) 92-93 X     750 CB 750 F 72-76 X   X
250 CR 250 R (R – Y) 94-03 X     750 CB 750 F 81-83 X   X
250 CR 250 R 04 X     750 CB 750 F2 92-00 X   X
250 CR 250 R 05 X     750 CB 750 K 77-78 X   X
250 CRE 97-03 X     750 CB 750 K 81-82 X   X
250 CRE 250 R CRE 250 F 04-06 X     750 CB 750 KZ 79 X   X
250 CRE F 250 R 04- X   X 750 CB 750 L 79 X   X
250 CRE F 250 X INIEZIONE 04- X   X 750 CB 750 N – NIGHTHAWTK 92-98 X   X
250 CRE SM 03-04 X     750 CB 750 SC 82-83 X   X
250 CRF X 4T 04-06 X   X 750 CB 750 SEVEN FIFTY 92-98 X   X
250 CRF 250 L 12- X     750 CBX 750 X 85-87 X   X
250 CRF 250 R 04- X   X 750 VF 750 C – CUSTOM 93-00 X   X
250 CRM F 250 X INIEZIONE 04- X   X 750 VF 750 F 83-85 X   X
250 NX J – DOMINATOR 88-93 X   X 750 VF 750 F 96 X
250 XL R 81-82 X   X 750 VFR 750 F 86-90 X
250 XL R 83-85 X   X 750 VFR 750 F 90-99 X X
250 XL R 86-88 X   X 750 VFR 750 R (RC 30) 88-93 X   X
250 XL RE 86-88 X   X 750 VFR 750 R (RC 45) 94-97 X
250 XL SZ – S 84-87 X   X 750 VT 750 BLACK WIDOW 04 X   X
250 XR 86 X     750 VT 750 SHADOW 97-01 X   X
250 XR 250 L 84-89 X   X 750 VT 750 SHADOW 02-07 X   X
250 XR 250 L 90-96 X   X 750 VT 750 S – SHADOW BLACK – SPIRIT 10- X
250 XR 250 R 84-89 X   X 750 XRV 750 AFRICA TWIN 90-93 X X X
250 XR 250 R 90-94 X   X 750 XRV 650 AFRICA TWIN 94-03 X X X
250 XR 250 R 95-04 X   X 800 CROSS RUNNER 11- X
250 XR 250 R 05- X     800 VFR 800 F 98-01 X X
250 XR 250 SM 05- X     800 VFR 800 V TEC 02-09 X X
300 CRE F 300 X 07- X     800 VFR 800 V TEC 04- X X
350 CB 86-89 X   X 900 CB 900 F – F2 80-83 X
350 XL R 84-87 X   X 900 CB 900 FZ 79-81 X   X
350 XR R 83-84 X   X 900 CB 900 HORNET 02-06 X X X
350 XR R 85 X   X 900 CBR 900 RR 92-95 X X X
400 CB N – T 81-83 X   X 900 CBR 900 RR 96-99 X X X
400 CB NB – NC 81-82 X   X 900 CBR 900 RR 00-01 X X X
400 CBX F – F2 82-83 X   X 900 CBR 900 RR – FIREBLADE 02-05 X X X
400 CM T 78-82 X   X 954 CBR 900 00-04 X X X
400 NS RF 85 X   X 1000 CB 1000 BIG 1 93-98 X X X
400 VF F 83-86 X   X 1000 CB 1000 R – EXTREME 08- X X X
400 VFR R 86 X   X 1000 CBF 1000 F – ST 06-10 X X X
400 VFR R 90-93 X   X 1000 CBF 1000 F 11- X
400 XL R 82-83 X   X 1000 CBR 1000 F 87-95 X X X
400 XR 400 R 96-04 X X X 1000 CBR 1000 F 96-99 X X X
400 XR 400 R 06- X     1000 CBR 1000 FP – FR 93-94 X X X
400 XR 400 SM 05- X     1000 CBR 1000 RR FIREBLADE 04-05 X X X
450 CB N 85 X     1000 CBR 1000 RR FIREBLADE – C 06- X X X
450 CB S 86-88 X   X 1000 CBX 80 X   X
450 CB SG 86-88 X     1000 CBX 81-82 X   X
450 CMX 86-87 X   X 1000 CBX 1000 Z 77-79 X   X
450 CRE 450 F 04-06 X     1000 VF 1000 BOLDOR 85 X X
450 CRE F 450 R 04 X   X 1000 VF 1000 F 84-85 X
450 CRE F 450 R 05- X   X 1000 VF 1000 FF – F2F 86-87 X   X
450 CRE F 450 X INIEZIONE 05- X   X 1000 VF 1000 R 84-86 X
450 CRF 450 02-03 X   X 1000 VTR 1000 F FIRESTORM 97- X X X
450 CRF 450 MOTARD 02-04 X     1000 VTR 1000 SP1 – SP2 00-02 X X
450 CRF 450 R 04 X   X 1000 VTR 1000 SP2 – SP3 03-06 X
450 CRF 450 R 05-08 X   X 1000 XL 1000 V VARADERO 98-11 X X X
450 CRF 450 R 09- X   X 1100 CB 1100 F 79-83 X   X
450 CRM F 450 R 09- X   X 1100 CB 1100 R 81-85 X   X
450 CRM F 450 X INIEZIONE 05- X   X 1100 CBR 1100 XX 97-07 X   X
500 CB – S (R – Y) 96-02 X X X 1100 CBX 1100 Z 79 X   X
500 CB 500 F 79 X   X 1100 X ELEVEN (X11) 00-02 X   X
500 CB 500 K 71-73 X   X 1300 CB 1330 – S 03- X X X
HUSABERG
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
250 TE 250 2T 10- X     499 MC   X
300 TE 300 2T 10- X     501 MC – FE 97-98 X
350 MC – TE 97-98 X     501 TE 97-98 X
390 FE 390 4T 10- X     501 TE 00-01 X
400 FE 4T 97-01 X     550 FE 550 E – RR – STRADA – BLACK EDITION 04-06 X
400 MC 97-98 X     570 FE 570 – FS 570 10- X
400 TE 99 X     600 FE 00-01 X
400 TE 01 X     600 MC 94-98 X
450 FE 450 E – RR – STRADA – BLACK EDITION 04- X     650 FE 650 E 03-08 X
450 FS 450 E 04-06 X     650 FS 650 E 03-08 X
450 FX 450 CROSS COUNTRY 10- X     650 FS 650 RR   X
HUSQVARNA
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
50 CR 50 10- X     449 TC 449 10- X
50 SM 50 09- X     449 TE 449 10- X
65 CR 65 11- X     450 SM 00-02 X
125 CR 125 90-94 X     450 SM 450 R 01-04 X
125 CR 125 95-97 X     450 SM 450 R 05-06 X
125 CR 125 98-00 X     450 SM 450 R 08-09 X
125 CR 125 00- X     450 SM 450 R 10- X
125 SM 125 S 00-06 X     450 SM 450 RR 06- X
125 SM 125 S 07-08 X     450 TC 450 00-05 X
125 SM 125 S 09- X     450 TC 450 06- X
125 SMS4 125 4T – R 10- X     450 TE 450 00-06 X
125 TE 125 4T 10- X     450 TE 450 TXC 450 08- X
125 WR 125 86-94 X     501 TE 05-06 X
125 WR 125 95-00 X     510 SM 510 R 00-04 X
125 WR 125 01-02 X     510 SM 510 R 05 X
125 WR 125 02-04 X     510 SM 510 R 06- X
125 WR 125 05- X     510 TC 510 86-91 X
125 WRE 125 DUAL 98-99 X     510 TC 510 05- X
125 WRE 125 00-06 X     510 TE 510 90-91 X
125 WRE 125 07-08 X     510 TE 510 01-04 X
125 WRE 125 09- X     510 TE 510 05-06 X
240 WR 90-91 X     510 TE 510 07-10 X
250 CR 90-04 X     510 TXC 510 08- X
250 TC 250 00-02 X     511 TE 511 10- X
250 TC 250 02-04 X     570 SM 570 R 00-04 X
250 TC 250 05- X     570 TC 570 00-02 X
250 TE 250 – R 00-11 X     570 TE 570 00-04 X
250 WR 250 90-06 X     576 SM 610 98-00 X
250 WR 250 01-06 X     576 SM 610 S 01-03 X X
250 WR 250 07- X     576 SM 610 S 05-07 X X
300 WR 300 08- X     576 SM 610 IE 08- X
310 TE 310 90-95 X     576 TC 610 91-00 X
310 TE 310 – R 08-11 X     576 TE 610 91-99 X
350 WXC – WXE 94 X     576 TE 610 00-04 X
360 CR 92-93 X     576 TE 610 TE 610 IE 05- X X
360 WR 92-02 X     576 WXC – WXE 94 X
399 TE 610 E 01-04 X     630 SMS 630 10- X
400 TE 01-02 X     630 SMR 630 S 01-04 X
410 TE 95-00 X     630 TE 630 10- X
410 TE 01-02 X     900 NUDA 900 – R 11- X
KAWASAKI
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
65 KX 65 00-01 X     500 KX 91-04 X
65 KX 65 02- X     500 KX 500 A 83-84 X
85 KX 85 A KX 85 II 01- X     500 Z 500 79-82 X   X
85 KX 85 B BIG WEEL 01-05 X     550 GPZ 81-83 X   X
85 KX 85 B 06- X     550 GPZ 550 ZXA 84 X   X
85 KX B BIG WEEL 01-05 X     550 GPZ 550 A 84-86 X   X
110 KLX 110 11- X     550 GPZ 550 C LTD 80-82 X   X
125 D TRACKER 125 10- X     550 Z 550 B 81-83 X   X
125 EL 125 ELIMINATOR 04-05 X   X 550 ZR 550 A1 83 X   X
125 EL 125 ELIMINATOR 06 X   X 550 ZR 550 ZEPHYR 91-00 X   X
125 KDX 90-91 X     570 KLR 88-91 X   X
125 KLX 125 10- X     600 GPX 600 R 87-96 X   X
125 KMX 86-91 X     600 GPZ 600 R 85-89 X   X
125 KX 125 84-88 X     600 KLR 84-95 X X X
125 KX 125 89-03 X     600 ZX 6R 95-97 X X X
125 KX 125 M1 04-05 X     600 ZX 6R 98-99 X X
200 KDX 86-94 X     600 ZX 6R 07-12 X X
200 KDX 95-96 X     600 ZX 6RR NINJA 03-04 X
200 KDX 97-00 X     600 ZZR 600 D 90-92 X   X
200 Z 200 A 77-83 X     600 ZZR 600 E 93-06 X X X
250 EL 88-93 X   X 636 636 ZX 6R NINJA 00-02 X X X
250 EL 94-98 X   X 636 636 ZX 6R NINJA – RR 03-04 X X
250 EX 250 F 86 X     636 636 ZX 6R NINJA – RR 05-06 X X
250 KDX 91-96 X     649 ER 6N ER 6F 06- X X X
250 KL 78-85 X   X 650 KLR 93-11 X   X
250 KLR 85 X     650 KLR 650 TENGAI 86-92 X   X
250 KLR (>D) 86-98 X   X 650 KLX 650 C 93-95 X   X
250 KLX 83-84 X     650 KLX 650 C 95-98 X   X
250 KLX 85-95 X   X 650 KLX 650 R 93-98 X X
250 KLX 93-98 X   X 650 KLX 650 R 99-01 X
250 KLX 09-10 X     650 VERSYS 07- X X X
250 KLX 250 R 95-98 X   X 650 W 650 99-04 X   X
250 KX 250 82 X     650 Z 650 77-79 X   X
250 KX 250 83-85 X     650 Z 650 F 80-82 X   X
250 KX 250 86-89 X     650 Z 650 SR 82 X   X
250 KX 250 90-93 X     750 GPX 750 R 86-90 X   X
250 KX 250 94-96 X     750 GPZ 750 A3 – A1 83-87 X   X
250 KX 250 97-98 X     750 GPZ 750 R (ZX 750 E) TURBO 84-85 X   X
250 KX 250 99-08 X     750 Z 750 Z 750 S 04- X X X
250 KX 250 F 4T 04-05 X   X 750 Z 750 R 11- X X
250 KX 250 F 4T 06- X   X 750 ZR 750 C1 ZEPHYR 91-99 X   X
250 KX L 4T 99-04 X     750 ZR 7 – S 99-04 X X X
250 Z 250 A 78-79 X     750 ZX 7 R 96-03 X X
250 ZZR 92-04 X     750 ZX 7 RR 96-03 X X
250 NINJA 250 R 08- X X   750 ZXR 750 – ZX 7RR 89-90 X   X
252 EL 252 ELIMINATOR 99-05 X   X 750 ZXR 750 R 91-95 X
300 NINJA 300 13- X     750 ZXR 750 RR – ZX 7 RR 91-95 X
300 KLX 300 R 97-05 X   X 800 VN 800 DRIFTER – CLASSIC 99-04 X X X
305 EX A GPZ 80-83 X   X 800 VN – VULCAN 95-04 X   X
400 GPZ 85 X   X 900 GPZ 900 R 87-94 X   X
400 GPZ (27 CV) 84-87 X   X 900 GPZ 900 R (ZX 900 A1 – A3) 84-86 X   X
400 GPZ (50 CV) 84-87 X   X 900 ZX 9 R NINJA 02-04 X X X
400 Z 400 B 74-79 X     900 ZXR (ZX 9R) 94-97 X X X
400 Z 400 D 74-76 X     900 ZXR (ZX 9R) 98-02 X X X
400 Z 400 G 74-79 X     950 Z 1000 NAKED 03-06 X   X
400 Z 400 J 80-82 X   X 953 Z 1000 NAKED 07-08 X
400 ZR 400 F 83-85 X   X 1000 GPZ 1000 RX (ZX 1000 A) 86-89 X   X
400 ZXR 88-90 X   X 1000 KLV 04-06 X   X
400 ZXR 91-99 X X X 1000 Z 1000 03-06 X X
400 ZZR R 91-98 X X X 1000 Z 1000 ABS 07-09 X X
400 ZZR 400 K 91-97 X     1000 Z 1000 ABS SE 10- X
400 ZZR 400 R 90 X   X 1000 Z 1000 SX 11- X
400 ZZR 400 R 91-98 X   X 1000 NINJA ZX 10 R 04-05 X X
440 Z 440 A 80-82 X     1000 NINJA ZX 10 R 06-07 X X
440 Z 440 B 80 X     1000 NINJA ZX 10 R 08-10 X X
440 Z 440 LTD 82-85 X   X 1000 NINJA ZX 10 R 11- X
440 Z 440 H 82-83 X   X 1000 VERSYS 1000 12- X
450 KLX 450 R 08-10 X     1000 ZXR 1000 TOMCAT (ZX 10 R) 88-90 X   X
450 KX 450 F 06- X     1100 GPZ 95-98 X   X
500 EN 500 CLASSIC 96-05 X X X 1100 GPZ – A1 UNITRAK 83-85 X   X
500 ER 5 96-06 X X X 1100 ZR 1100 ZEPHYR 91-96 X   X
500 GPZ 500 D 94-05 X X X 1100 ZRX 97-00 X
500 GPZ 500 S 87-93 X X X 1100 ZZR – ZX 11 90-97 X X X
500 KLE 91-96 X X X 1100 ZZR – ZX 11 98-01 X X X
500 KLE 97-04 X X X 1164 ZRX 1200 S – R 01-04 X X X
500 KLE 05-07 X X   1164 ZX 12 R – NINJA 00-06 X X X
500 KLR 94 X X X 1164 ZZ R 02-04 X X X
500 KX 83-90 X     1352 ZZR1400 ZZR1400 ABS 06-11 X   X
KTM
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
ELECTRIC FREERIDE E. 12- X     450 SMR 450 05-06 X
50 MINI ADVENTURE SX JUNIOR – ADVENTURE 00-01 X     450 SMR 450 08- X   X
50 SENIOR ADVENTURE SX SENIOR 00-01 X     450 SX F 450 08- X   X
50 SX 50 – SUPERMOTO – PRO SENIOR LC 04-08 X     450 SX RACING 03 X
50 SX PRO JUNIOR LC SX JUNIOR 02- X     450 XC 08-11 X
50 SX PRO SENIOR LC 02-03 X     450 XC W 12- X
65 SX 65 00-05 X     450 SX 450 13- X
65 SX 65 06- X     500 EXC 12- X
65 XC 65 08- X     500 MX 85-92 X
85 SX 85 03- X     500 SX 93-95 X
85 XC 85 08 X     505 SX 09-11 X
105 SX 105 07 X     520 EXC RACING 99-02 X
105 SX 105 XC 105 08 X     520 SX – EXC G – MXC RACING 02 X
125 DUKE 125 11- X     525 EXC RACING 04-06 X
125 EXC 125 EXC 125 SIXDAYS 10- X     525 525 MXC DESERT RACING 03 X
125 GS – MX 85-89 X   X 525 SMR 05 X
125 GS – MX 90-93 X   X 525 SX RACING 03 X
125 LC2 97-00 X     525 XC 08- X
125 SX 125 93- X     530 EXC R 530 08- X
125 SX S 93-02 X     540 SX S RACING 02 X
150 SX 150 08- X     560 SMR 560 06- X
200 DUKE 12- X     600 ER – GS 4T 85-92 X
200 EXC 200 MXC 200 98- X     600 INCAS 89 X
200 SX 03 X     600 LC4 93-95 X
200 XC W 12- X     620 EGS 94-96 X
250 EXC 250 EXC RACING EGS SIXDAYS 96- X     620 EGS E 96-98 X
250 EXC F 250 07- X     620 EGS E ADVENTURER 98 X
250 GS 85-93 X     620 EXC 94-95 X
250 MX 85-89 X     620 DUKE 620 95-98 X
250 MX 90 X     620 LC4 95-98 X
250 MX 91-93 X     620 LSE 97-98 X
250 SX 250 93-96 X     620 SX 98-00 X
250 SX 250 97-03 X     625 DUKE II 04-06 X
250 SX 250 04-11 X     625 LC4 625 SMC 04-05 X
250 SX 250 12- X     625 SC 625 SM 02 X
250 XC W 10-11 X     625 SX C 03-06 X
250 XC W 12- X     640 DUKE 640 99-01 X
250 XCF W 12- X     640 DUKE 640 II 02-06 X
250 SX F 250 06- X     640 LC4 640 ADVENTURE 98-04 X
300 EXC E 300 93-06 X     640 LC4 640 ENDURO 02 X
300 EXC 300 EXC 300 SIXDAYS 95- X     640 LC4 640 SUPERMOTO 02-03 X
300 GS 90-94 X     640 LC4 E – EGS – SUPERMOTO 01-02 X
300 GS 95 X     654 SMC 660 03-04 X
300 SX 93-95 X     654 SM 690 – PRESTIGE 07 X
350 EXC 12- X     654 LC4 690 DUKE 08- X
350 GS 85-92 X     654 LC4 690 ENDURO – R 08-11 X
350 FREERIDE 12- X     654 LC4 690 SMC – R 07- X
350 LC4 93-95 X X   654 LC4 690 SUPERMOTO – R 07- X
350 SX F 350 11- X   X 690 LC4 690 ENDURO R 12- X
360 SX 96-98 X     942 LC8 950 ADVENTURE 02-05 X X X
380 EXC 02 X     942 DUKE 950 04 X   X
380 SX 98-02 X     942 LC8 950 SUPERENDURO – R 02-08 X X X
400 EGS ENDURO 96-98 X     942 LC8 950 SUPERMOTO – R 05- X X X
400 EXC RACING 03- X     999 LC8 990 ADVENTURE S R 06- X X X
400 EXC – EXC G RACING 98-02 X     999 LC8 990 SUPER DUKE R 05-07 X X X
400 EXC – SC COMPETITION 97-98 X     999 LC8 990 SUPER DUKE R 08- X X X
400 GS DUKE 94-96 X     999 LC8 SUPERMOTO I.E. R T 07- X X X
400 LC4 E 02 X     1190 LC8 1190 ADVENTURE R 13- X   X
400 SX – MXC RACING 02 X     1190 RC8 1190 R 08- X X X
450 EXC – RACING – SIX DAYS 04- X
LAVERDA
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
668 GHOST – SPORT   X   X 750 GHOST – SPORT   X   X
668 DIAMANTE   X   X
MALAGUTI
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
50 DRAKON NKD 50 05- X     50 XTM ENDURO 07- X
50 XSM SUPERMOTARD 04-06 X     125 X3M ENDURO 125 07- X
50 XSM SUPERMOTARD 07- X     125 X3M MOTARD 125 07- X
50 XTM ENDURO 04-06 X
MBK
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
50 X LIMIT 03-06 X     50 X LIMIT SM 02-06 X
50 X LIMIT SM 97-01 X     50 X POWER 00-06 X
MONDIAL
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
1000 PIEGA 01-04 X
MONTESA
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
125 JD 18   X     350 COTA 349   X
249 COTA 4RT – REPSOL   X     VARI 307 – 309 COTA   X
258 COTA 311   X     VARI 310 – 314 – 315 COTA   X
MOTO GUZZI
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
VARI 350 – 500 – 650 – 750 VARI     X 1200 GRISO 8V – STELVIO – SPORT 07-     X
VARI 850 – 940 – 1000 – 1200 2V VARI     X
MOTO MORINI
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
1187 9 1/2 06- X     1187 GRANPASSO – GRANFERRO 08- X
1187 1200 SPORT 08- X     1187 REBELLO GIUBILEO 1200 12- X
1187 CORSARO 1200 05- X     1187 SCRAMBLER 1200 08- X
1187 CORSARO VELOCE CORSARO AVIO 08- X
MV AGUSTA
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
675 F3 675 12- X     990 BRUTALE 990 R 10- X
675 BRUTALE 675 13- X     1000 F4 1000 RR – CORSA CORTA 10- X
750 F4 98-02 X     1000 F4 1000 04-06 X X
750 F4 AGO – SPR 02 X     1000 F4 1000 R – R 1 + 1 – S – 312 07-08 X X
750 F4 BRUTALE 03-06 X     1078 F4 1000 C.C. 07 X X
910 BRUTALE 910 S 05-07 X X   1078 F4 RR 312 F4 RR 312 1+ 1 08-09 X X
910 BRUTALE 910 R – S 08 X X   1078 BRUTALE 1078 – RR 08-09 X X
920 BRUTALE 920 11- X     1078 BRUTALE 1090 RR 12- X
989 BRUTALE 989 R 08-09 X X
PEUGEOT
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
50 NK7 11- X     50 XR6 01-06 X
50 XPS STREET EVO 3 03-04 X     50 XR7 STRADA 08- X
50 XPS TOP ROAD 09- X     125 XPS CT 06 X
50 XPS TRACK 04-06 X
POLARIS
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
250 CYCLONE 87 X     325 TRAIL BOSS 2 X 4 00 X
250 SCRAMBLER 85-86 X     325 TRAIL BOSS 2 X 4 01-02 X
250 TRAIL BLAZER 90 X     300 SCRAMBLER 4 X 4 09- X
250 TRAIL BLAZER 91-92 X     330 TRAIL BOSS 2 X 4 03 X
250 TRAIL BLAZER 93-94 X     400 SPORTSMAN 4 X 4 94-96 X
250 TRAIL BLAZER 95 X     400 TRIAL BLAZER 2 X 4 03 X
250 TRAIL BLAZER 02-03 X     400 400 XPLORER 4 X 4 95-99 X
250 TRAIL BLAZER ES 96-99 X     400 400 XPRESS 2 X 4 96 X
250 TRAIL BOSS 85-89 X     400 400 L SPORT 94-99 X
250 TRAIL BOSS 90 X     450 MXR OUTLAW 2 X 4 09- X
250 TRAIL BOSS 91-93 X     500 PREDATOR E 2 X 4 03-05 X
250 TRAIL BOSS 96 X     500 TRAIL BLAZER 2 X 4 09- X
250 TRAIL BOSS 95-99 X
POLINI
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
65 XP 65 R 09- X     110 XP4 110 CROSS – RACING 06- X
QUADRO
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
350 350 D (N. 2 CATENE) 11- X
SCOPRA
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
125 TY 125   X     280 VARI   X
125 VARI   X
SHERCO
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
ELECTRIC ELECTRIC 12- X     250 ST 2.5 99- X
50 SE 0.5 09- X     250 SX 250 I – F 09- X
50 SE 0.5 MOTARD 09- X     290 ST 2.9 01- X
50 SM 50 – BLACK PANTHER 08- X     300 SE 3.0 I – F 09- X
125 SE 1.25 F 09- X     320 ST 3.2 F 4T 02- X
125 SM 125 BLACK PANTHER 08- X     450 SE 4.5 I F – R 04- X
125 ST 1.25 01- X     450 SM 4.5 I F – BLACK PANTHER 04- X
163 ST 2.0 01- X     510 SE 5.1 I – F 08- X
250 SE 2.5 I F – R 08- X     510 SM 5.1 I F – BLACK PANTHER 08-09 X
SUZUKI
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
50 RME 09- X     600 GSR 600 YOSHIMURA 05-09 X   X
65 RM 03-04 X     600 GSX 600 F 85-87 X   X
70 DR 70 L 07- X     600 GSX 600 F 88-97 X   X
80 RG GAMMA 84-94 X     600 GSX 600 F 98-06 X X X
80 RM 83-01 X     600 GSX R 600 97 X X X
80 TX 80 X 84 X     600 GSX R 600 98-00 X X X
85 RM 85 04-10 X     600 GSX R 600 01-03 X X X
85 RM 85 L 02- X     600 GSX R 600 04-05 X X X
125 DR 125 SE 95-98 X     600 GSX R 600 06-10 X X X
125 DR 125 SM 08- X   X 600 GSX R 600 11- X
125 DR Z 125 03-10 X     600 RF 600 R 93-99 X   X
125 DR Z 125 L 03-09 X     650 URBANXOVER 12- X
125 GL 125 INTRUDER Y 00 X     650 V STROM DL 650 04-06 X X X
125 GN 125 E 92-98 X     650 V STROM DL 650 ABS V STROM DL 650 TRAVELLER 07- X X X
125 GZ 125 MARAUDER 00-01 X     650 DR 650 SE 96-06 X X X
125 GZ 125 MARAUDER 10- X     650 DR 650 R – RD DJEBEL 90-95 X X X
125 RG F 92 X     650 GS 650 E 09- X
125 RG F 93 X     650 GSX 650 F 08- X
125 RM 125 85-00 X     650 SFV 650 GLADIUS 09- X
125 RM 125 01-08 X     650 SV 650 99-09 X X X
125 VAN VAN RV 125 02- X   X 650 SV 650 S 99-07 X X X
200 DR 200 SE 05-07 X     650 SV 650 S 08-10 X X X
250 DR 250 SZ 83-86 X   X 650 SV 650 ABS 08-10 X X X
250 DR (L M N P) 90-93 X     650 XF 650 FREEWIND 97-02 X X X
250 GN 82-97 X   X 656 BANDIT GSF 650 05-06 X   X
250 GNX 250 E 82 X   X 656 BANDIT GSF 650 – S – SA 07- X X X
250 GSX 250 ES – Z 79-85 X     750 DR 750 BIG 88-89 X   X
250 GSX 250 ET – T 80-81 X     750 GSR 750 11- X
250 GZ 250 MARAUDER 99-10 X     750 GSX 750 EE – ESD – ESE – EFE 82-86 X   X
250 RG 83-87 X     750 GSX 750 F 89-97 X X X
250 RG 88-90 X     750 GSX 750 F 98-04 X X
250 RGV – K 88-97 X     750 GSX 750 F 05-06 X   X
250 RM – S T 79-80 X     750 GSX R 750 85-86 X   X
250 RM 250 81-97 X     750 GSX R 750 87 X   X
250 RM 250 97-09 X     750 GSX R 750 88-95 X X X
250 RM X 89-98 X     750 GSX R 750 96-97 X X X
250 RM Z 250 4 T 04- X     750 GSX R 750 98-99 X X X
250 VL 250 INTRUDER 00-02 X     750 GSX R 750 00-05 X X X
350 DR 350 S – SE 90-93 X   X 750 GSX R 750 06-10 X X X
350 DR 350 S – R 94-95 X   X 750 GSX R 750 11- X   X
350 DR 350 S – SE – T 95-96 X   X 800 DR 800 BIG 88-96 X   X
400 DR 400 ST 79-81 X     800 DR 800 S 91-93 X   X
400 DR 400 SX 79-80 X     800 DR 800 S 94-97 X   X
400 DR Z 400 – E – S 00- X   X 800 VZ 800 MARAUDER 97-02 X X X
400 DR Z 400 – SM 05-09 X   X 900 RF 900 RR 94-98 X
400 GN 400 T – X 80-81 X     996 V STROM DL 1000 02-11 X X X
400 GS 400 E – X 77-80 X     996 V STROM DL 1000 12- X
400 GSF 400 M BANDIT 90-96 X     1000 GSX R 1000 01-06 X X X
400 GSX 400 E – ED – EZ 82-84 X   X 1000 GSX R 1000 07-08 X X
400 GSX 400 F – FX – FZ 81-88 X   X 1000 GSX R 1000 GP GSX R 1000 YOSHIMURA 08 X
400 GSX 400 X KATANA 86-88 X     1000 GSX R 1000 09- X
400 GSX R 87-92 X     1000 SV 1000 03-07 X   X
400 LS   X   X 1000 SV 1000 S 03-07 X X X
425 GS 425 80-83 X     1000 TL 1000 R 98-02 X X X
450 GS 450 E 80-83 X     1000 TL 1000 S 97-02 X X X
450 GS 450 L 81-82 X     1000 VIRUS 1000 12- X
450 RM Z 450 05- X   X 1100 GSX 1100 F 88 X
450 RMX 450 Z 10- X   X 1100 GSX 1100 F 89-94 X
500 DR 500 S 82 X   X 1100 GSX R 86-88 X
500 DR 500 SR 82-86 X   X 1100 GSX R 89-92 X
500 GS 500 E 88-93 X     1100 GSX R 93-94 X X
500 GS 500 E GS 500 F 93-06 X X   1100 GSX R 95-98 X
500 RG 500 GAMMA 85-86 X     1200 GSF 1200 BANDIT S 95-04 X X X
550 GS 550 E – T 77-80 X     1200 GSX 1200 99-04 X X X
550 GS 550 M 81-83 X     1200 BANDIT GSF 1200 – S 06 X X X
550 GSX 83-87 X   X 1250 BANDIT GSF 1250 – S 07- X X X
550 GSX 550 KATANA 80 X   X 1250 GSX 1250 FA – TRAVELLER 10- X
600 DR 600 S – R 85-89 X   X 1340 GSX 1300 B KING 08- X   X
600 GSF 600 BANDIT 95-99 X   X 1340 GSX R 1300 HAYABUSA 99-06 X X X
600 GSF 600 BANDIT – S 00-06 X X X 1340 GSX R 1300 HAYABUSA 07- X   X
600 GSR 600 F 06- X X X 1400 GSX 1400 01-07 X   X
TM RACING
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
80 EN 04 X     300 EN 300 08- X
85 MX 85 JR 02- X     300 MX 300 08-10 X
125 EN 125 04 X     400 EN 4T 04 X
125 EN 125 05-07 X     400 MX 4T 04 X
125 EN 125 08- X     400 SME 4T – SMM – SMR – SMX 04 X
125 MX 125 04 X     450 EN 450 F ES 08- X   X
125 MX 125 05-07 X     450 EN 4T 04 X
125 MX 125 08- X     450 MX 4T 04 X
125 SMM 04 X     450 MX 450 F 05-07 X
125 SMM 125 BLACK DREAM 05- X     450 MX 450 F 08- X   X
125 SMR 125 05- X     450 SMM 450 F BLACK DREAM ES 08- X   X
150 EN 144 08- X     450 SMR 450 F ES 08- X   X
150 MX 144 08- X     450 SMX 450 FI 12- X
250 EN 250 04 X     530 EN 4T 04 X
250 EN 250 05-07 X     530 EN 530 F ES 05-07 X   X
250 EN 250 EN 250 F ES 08- X   X 530 EN 530 F ES 08- X   X
250 EN 4 T 04 X     530 MX 530 F 05-07 X   X
250 MX 4 T 01-04 X     530 MX 530 F 08- X   X
250 MX 250 04 X     530 SMM 530 F BLACK DREAM ES 08- X   X
250 MX 250 05-07 X     530 SMR 530 F ES 08- X   X
250 MX 250 MX 250 FI 08- X   X 530 SMR 4T 05 X
300 EN 300 04 X     660 SMX 660 F COMP. 08- X   X
300 EN 300 05-07 X
TRIUMPH
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
600 DAYTONA 04 X     955 DAYTONA T 97-99 X X X
600 SPEED FOUR 04-06 X     955 DAYTONA I 99-03 X X
600 TT 600 SPEEDBABY 00-03 X     955 DAYTONA I 04-06 X X
600 URBAN DAYTONA 05 X     955 LEGEND 955 TT 98-01 X   X
646 DAYTONA 650 05 X     955 SPEED TRIPLE 94-97 X   X
675 DAYTONA 675 06- X X X 955 SPEED T 509 97-01 X   X
675 STREET TRIPLE 06- X X X 955 SPEED TRIPLE 02-04 X X X
675 STREE TRIPLE R 09- X   X 955 SPRINT 93-98 X   X
750 DAYTONA 750 91-98 X   X 955 SPRINT SPRINT RS 99-03 X X X
750 DAYTONA MK1 93 X   X 955 SPRINT ST 02-04 X X X
750 DAYTONA MK2 93 X   X 955 THUNDERBIRD 95-97 X   X
750 TRIDENT 750 91-95 X   X 955 THUNDERBIRD 98-04 X   X
790 AMERICA – BONNEVILLE 05-06 X     955 TIGER 91-99 X   X
800 AMERICA 800 02-04 X   X 955 TIGER 00-04 X X X
800 BONNEVILLE 800 00-04 X X X 955 TIGER 05-06 X X X
800 SPEEDMASTER 04 X     955 TRIDENT 93-98 X   X
800 TIGER 800 – XC 11- X     955 TROPHY 93-98 X   X
865 AMERICA 07- X   X 1000 DAYTONA 91-92 X   X
865 BONNEVILLE – T100 – SE 07-08 X X X 1000 DAYTONA MK1 – MK2 93 X   X
865 BONNEVILLE – T100 – SE 09- X   X 1000 SPRINT ST 05 X   X
865 THRUXTON 900 04-09 X X X 1050 SPEED TRIPLE 05-11 X X X
865 SCRAMBLER 06- X   X 1050 SPRINT ST – GT 05- X X X
865 SPEEDMASTER 05- X   X 1050 TIGER 1050 07- X X X
885 TROPHY 91-92 X     1200 DAYTONA 91-97 X   X
900 LEGEND 900 TT 98-01 X     1200 TROPHY 91-92 X   X
900 TROPHY 94-98 X     1200 TROPHY 93-99 X   X
955 ADVENTURER 96-01 X   X 1200 TROPHY 00-03 X   X
955 DAYTONA 91-97 X   X
VOR
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
400 CROSS – ENDURO   X     530 EN 530   X
450 EN E   X     530 EN E   X
450 EN MAR   X     530 MX   X
450 MX   X     530 MX 530   X
500 CROSS – ENDURO   X     530 SME   X
500 CROSS – ENDURO   X
YAMAHA
cc Modello anno fornibile Marca "Regina" cc Modello anno fornibile Marca "Regina"
trasmissione distribuzione trasmissione distribuzione
catena KIT catena catena KIT catena
50 DT 50 R 03-05 X     400 XS 400 DOHC 82 X
50 DT 50 SM 03-05 X     400 XT 400 2 VALVOLE 81-82 X
50 TZR 50 03-06 X     400 XT 400 4 VALVOLE 83 X   X
85 YZ 85 – LW – 5 PACK – 5 PAM 02-11 X     400 YZ 400 F CROSS 98-99 X   X
125 DT 125 05-06 X     426 WR 426 F 02 X X X
125 DT 125 LC 88 X     426 YZ 426 F 99-02 X   X
125 DT 125 LC1 81 X     450 WR 450 F WR 450 F INIEZIONE 03- X X X
125 DT 125 LC2 84 X     450 YZ 450 F 03-04 X   X
125 DT 125 R 89 X     450 YZ 450 F 05 X   X
125 DT 125 R 90-02 X     450 YZ 450 F 06- X   X
125 DT 125 RE DT 125 X 04-06 X     450 YZ 450 SM 12- X
125 DT 125 TENERE 87 X     500 RD 84-87 X
125 DT 125 Z TENERE 89-90 X     500 SR 78-90 X
125 RD 125 LC 86 X     500 SR 91-94 X
125 SR 125 SE 92-96 X     500 SR 500 T 88 X
125 TDR 90-95 X     500 XT 77-86 X   X
125 TDR 125 DELTA BOX 95-98 X     550 XJ 81-84 X
125 TDR 125 R 96-03 X     550 XT 82-84 X   X
125 TW 99-01 X     600 FZ 88 X
125 TW 04 X     600 FZ6 N FZS FAZER – S2 03-09 X X X
125 TZR 125 – R 88-90 X     600 FZ 6R 11- X
125 TZR 125 – R 91 X     600 FZR 89-93 X X
125 TZR 125 – R 92-93 X     600 FZR 600 FAZER 98-02 X X X
125 TZR 125 – R 93-95 X     600 FZR 600 R – F YZF 600 94-02 X X
125 TZR 125 RR 92-95 X     600 SRX 82-89 X   X
125 TZR 125 – R 96-98 X     600 TT 600 80-93 X   X
125 WR 91-96 X     600 TT 600 93-96 X X X
125 WR 97-98 X     600 TT 600 97-02 X X X
125 WR 99-00 X     600 TT R 600 E 04-05 X   X
125 WR 125 R 09- X     600 TT R 600 V 97-02 X   X
125 WR 125 X 09- X     600 XJ 600 84-90 X
125 XT 125 87 X     600 XJ 600 DIVERSION 91-03 X X X
125 XT 125 R 07-10 X     600 XJ6 – XJ 600 DIVERSION – F 09- X   X
125 XT 125 X 07-10 X     600 XT 600 4 VALVOLE 85-86 X   X
125 XV 125 CUSTOM 97-98 X     600 XT 600 Z 4 VALVOLE 87 X   X
125 XVS 125 DRAGSTAR 99-04 X     600 XT 600 H 87-89 X   X
125 YBR 125 YBR 125 CUSTOM 05- X     600 XT 600 E 89-02 X X X
125 YZ 125 81-82 X     600 XT 600 NF 87-90 X   X
125 YZ 125 83 X     600 XT 600 K 91-94 X X X
125 YZ 125 84 X     600 XT 600 Z TENERE 83-86 X   X
125 YZ 125 85 X     600 XT 600 Z TENERE 87-88 X X X
125 YZ 125 86 X     600 XT 600 Z TENERE 89-90 X   X
125 YZ 125 87-95 X     600 YZF 600 R 94-98 X X
125 YZ 125 96- X     600 YZF 600 R THUNDERCAT 97-04 X X
125 YZF R 125 08- X     600 YZF – R6 99-02 X X X
200 BLASTER 3 JR 96-97 X     600 YZF – R6 – R4 VALENTINO REPLICA 03-05 X X X
200 TW 12- X     600 YZF – R6 – YZF – R6 LIMITED EDITION 06- X X
200 WR – R 92-96 X     650 YBR 650 09- X
250 RD 250 DXE 76-77 X     650 XJ 650 87 X
250 RD 250 LC 80-82 X     650 XJ 650 N – S 95 X   X
250 SR 250 SE 80-83 X     650 XS 650 – XS 650 SE 75-81 X
250 SR 250 SE 88-92 X     660 MT 03 05- X X
250 TDR 88-92 X     660 SZR 95-98 X   X
250 TRICKER 05-07 X   X 660 XT 660 R – XT 660 X 04- X X X
250 TYZ 250 R 94-98 X     660 XT 660 TENERE 08- X X
250 TZ 96 X     660 XTZ 660 TENERE 91-95 X X X
250 TZR 87-93 X     660 XTZ 660 TENERE 96-00 X X X
250 WR 250 91-96 X     700 QUAD 700 R 12- X
250 WR 250 97 X     750 FZ 750 (GENESIS) 85-89 X
250 WR 250 F 00 X     750 FZR 750 (OW01) 90-93 X
250 WR 250 F 01- X   X 750 FZX 87-97 X
250 WR 250 R 08- X     750 XTZ 750 SUPER TENERE 89-95 X X X
250 WR 250 X 08- X     750 YZF 750 R – SP 93-98 X X
250 WR 250 W 98-99 X     750 YZF R7 99-01 X
250 XT 80 X   X 800 FZ8 FAZER 10- X
250 XV 250 VIRAGO 90-00 X     800 FZ8 10- X
250 YBR 250 07-09 X   X 850 TDM 850 91-95 X X X
250 YZ 250 83-89 X     850 TDM 850 96-98 X X X
250 YZ 250 90-94 X     850 TDM 850 99-01 X X X
250 YZ 250 95-02 X     850 TRX 96-99 X   X
250 YZ 250 03 X     900 TDM 900 02- X X X
250 YZ 250 04- X   X 1000 FZ1 FAZER – N – S 06- X X X
250 YZ 250 F 95-02 X   X 1000 FZ1 FAZER GT 08- X   X
250 YZ 250 F 03-05 X   X 1000 FZR 1000 GENESIS 87-88 X
250 YZ 250 F 06 X   X 1000 FZR 1000 R EX UP 89-97 X X
250 YZ 250 F 07- X   X 1000 FZR S 1000 FAZER 01-05 X X X
350 RD 350 LC 80-82 X     1000 GTS 93-00 X
350 RD 350 YPVS 83-87 X     1000 YZF 1000 F 96-97 X
350 RD 350 83-95 X     1000 YZF R1 98-03 X X X
350 TT 86-98 X   X 1000 YZF R1 04-05 X X X
350 XT 85-87 X   X 1000 YZF R1 – SP 06-08 X X X
350 XT 88-98 X   X 1000 YZF R1 09- X X X
400 FZ 87-89 X   X 1100 FJ 1100 84-85 X   X
400 FZR 88 X   X 1200 FJ 1200 ABS 86-95 X   X
400 FZR 89-90 X   X 1200 XJR 1200 95-98 X X X
400 FZR 400 R 88 X   X 1300 FJR 1300 06- X X X
400 FZR 400 RR 91-94 X     1300 XJR 1300 – SP 99-03 X X X
400 WR 400 F 98-02 X X X 1300 XJR 1300 04-06 X X X
400 XJ 82 X     1300 XJR 1300 – SP 07- X X X
400 XS 400 12 E – 12 F 82-85 X     1670 MT 01 05- X   X
Umberto Saccone Mié, 08/10/2014 - 09:49

Catene industriali

Catene industriali Umberto Saccone Dom, 28/10/2012 - 07:56

Catena a rulli: trasmissione di potenza,trasporto leggero e pesante

Catena a rulli: trasmissione di potenza,trasporto leggero e pesante admin Sáb, 27/10/2012 - 17:52

Power transmission: simplex, multiple,o-ring,inox,zinc

Power transmission: simplex, multiple,o-ring,inox,zinc Umberto Saccone Jue, 22/05/2014 - 19:17

Cadena de rodillos - simple

Cadena de rodillos - simple

catena rulli semplice

SERIE EUROPEA UNI 2578 (DIN 8187, part 1 ISO 606-1994)

numero CATOR   Riferimento ISO R606 P x L passo diametro rullo larghezza interna diametro max perno altezza max piastra spessore piastra interna  / esterna larghezza perno ribadito ingombro max carico di rottura minimo carico di rottura medio peso netto al metro
      pollici P R L Dp Hi mm A1 B N N kg
mm mm mm mm mm mm mm
-   03 B-1 - 5,00 3,20 2,50 1,49 4,10   6,90 7,20 2.200 2.200 0,08
010/S ◊ 04 B-1 - 6,00 4,00 2,80 1,85 5,00   7,00 7,60 3.000 3.000 0,12
020/S   05 B-1 - 8,00 5,00 3,00 2,31 7,11 0,8/0,7 8,20 14,00 4.400 4.900 0,16
103/S   06 B-1 3/8"X7/32" 9,525 6,35 5,72 3,28 8,26 1,27/1,03 12,60 19,20 8.900 9.800 0,39
206/S   08 B-1 1/2"X5/16" 12,70 8,51 7,75 4,44 11,81 1,63/1,4 16,50 24,30 17.800 18.600 0,69
304/S   10 B-1 5/8"X3/8" 15,875 10,16 9,65 5,08 14,73 1,63/1,53 19,30 27,50 22.000 24.500 0,88
401/S   12 B-1 3/4"X7/16" 19,05 12,07 11,68 5,72 16,13 1,85/1,7 22,50 31,70 28.900 33.000 1,21
503/S   16 B-1 1"X17 25,40 15,88 17,02 8,28 21,08 3,8/3 34,60 46,80 60.000 63.350 2,62
703/S   20 B-1 1"1/4X19/6 31,75 19,05 19,56 10,19 26,42 4,6/3,35 42,00 54,20 95.000 98.500 3,39
904/S   24 B-1 1"1/2X1" 38,10 25,40 25,40 14,63 33,40 6,15/4,6 53,40 66,60 160.000 166.800 6,62
1104/S   28 B-1 1"3/4X31 44,45 27,94 30,99 15,90 37,08 7/6,15 65,10 79,90 200.000 207.000 8,40
1201/S   32 B-1 2"X31 50,80 29,21 30,99 17,81 42,29 7/6,15 66,00 81,80 250.000 279.200 9,00
1301/S   * 2"1/4X34 57,15 34,30 34,30 20,51 50,50   73,80 86,80 300.000 318.700 13,50
1401/S   40 B-1 2"1/2X1"1/2 63,50 39,37 38,10 22,89 52,96 8,5/7,8 81,00 101,40 355.000 382.450 15,15
1500/S   48 B-1 3"X45,7 76,20 48,26 45,72 29,24 63,88 12/9,5 99,00 120,00 560.000 588.350 24,65

SERIE AMERICANA ASA B29.1 (DIN 8188, part 1 ISO 606-1994)

numero CATOR     Riferimento ISO R606 P x L passo diametro rullo larghezza interna diametro max perno altezza max piastra spessore piastra interna / esterna larghezza perno ribadito ingombro max carico di rottura minimo peso netto al metro
        pollici P R L Dp Hi mm A1 B N kg
mm mm mm mm mm mm mm
- 25 □ 04 C-1 1/4"X1/8" 6,35 3,30 3,20 2,30 6,02 0,8/0,7 8,20 13,00 3.500 0,13
100/S 35 □ 06 C-1 3/8"X3/16" 9,525 5,08 4,77 3,59 9,05 1,27 12,50 18,50 7.900 0,33
203/S 40   08 A-1 1/2"X5/16" 12,70 7,95 7,95 3,96 12,07 1,53 16,50 24,30 13.800 0,60
304/SA 50   10 A-1 5/8"X3/8" 15,875 10,16 9,53 5,08 15,09 2,00 20,40 28,60 21.800 1,01
401/SA 60 ○ 12 A-1 3/4"X1/2" 19,05 11,91 12,70 5,94 18,08 2,30 26,00 35,20 31.100 1,43
503/SA 80 ○ 16 A-1 1"X5/8" 25,40 15,88 15,88 7,92 24,13 3,15 33,10 43,90 55.600 2,57
703/SA 100 ○ 20 A-1 1"1/4X3/4" 31,75 19,05 19,05 9,53 30,18 3,80 40,20 52,10 86.700 3,87
902/SA 120 ○ 24 A-1 1"1/2X1" 38,10 22,23 25,40 11,10 36,20 4,60 50,30 63,50 124.600 5,65
1102/SA 140 ○ 28 A-1 1"3/4X1" 44,45 25,40 25,40 12,70 42,24 5,45 53,90 68,70 169.000 7,44
1201/SA 160 ○ 32 A-1 2"X1"1/4 50,80 28,58 31,75 14,27 48,26 6,15 64,10 79,90 222.400 9,74
1301/SA 180 ○ * 2"1/4X1"13/32 57,15 35,72 35,70 17,45 54,36 7,00 72,50 86,80 280.200 13,28
1401/SA 200 ○ 40 A-1 2"1/2X1"1/2 63,50 39,68 38,10 19,84 60,33 7,80 78,80 99,20 347.000 16,00
1500/SA 240 ○ 48 A-1 3"X1"7/8 76,20 47,63 47,63 23,80 72,39 9,50 95,50 116,50 500.400 24,00

SERIE AMERICANA ASA H – reinforced typ ■

numero CATOR   P x L passo diametro rullo larghezza interna diametro max perno altezza max piastra spessore piastra interna / esterna larghezza perno ribadito ingombro max carico di rottura minimo carico di rottura medio peso netto al metro
----------------   pollici P R L Dp Hi mm A1 B N N kg
mm mm mm mm mm mm mm
ASA 50H * 5/8"X3/8" 15,875 10,16 9,53 5,08 15,09   23,40 31,6 22.200 32.000 1,18
ASA 60H * 3/4"X1/2" 19,05 11,91 12,70 5,94 18,08 3,15 29,50 38,70 31.270 37.275 1,70
ASA 80H * 1"X5/8" 25,40 15,88 15,88 7,92 24,13 3,80 36,50 47,30 55.600 64.720 2,98
ASA 100H * 1"1/4X3/4" 31,75 19,05 19,05 9,53 30,18 4,60 44,00 56,20 86.870 105.900 4,35
ASA 120H * 1"1/2X1" 38,10 22,23 25,40 11,10 36,20 5,45 54,00 67,20 125.100 151.000 6,50
ASA 140H * 1"3/4X1" 44,45 25,40 25,40 12,70 42,24 6,15 58,00 72,80 170.270 204.000 8,20
ASA 160H * 2"X1"1/4 50,80 28,58 31,75 14,27 48,26 7,00 68,00 83,80 222.400 256.950 10,41
ASA 200H * 2"1/2X1"1/2 63,50 39,68 38,10 19,84 60,33 9,50 85,90 101,40 347.500 421.700 18,12
A64S * 2"1/2X1"1/2 63,50 39,68 38,10 22,20 60,33 9,50 84,65 105,40 445.000 509.950 19,35
◊ catena con piastre a profilo dritto ○ catena con perni coppigliati, a richiesta
□ catena a bussole fisse * catena non unificata ISO
Umberto Saccone Sáb, 10/05/2014 - 09:21

Cadena de rodillos - simple - no unificar

Cadena de rodillos - simple - no unificar

catena rulli non unificate

numero CATOR ISO passo larghezza interna diametro rullo diametro perno altezza piastra spessore piastre int-est ingombro catena ribadita ingombro giunto carico di rottura min. peso al metro note
    P L R Dp       M
    mm mm mm mm mm mm mm mm kg ca. kg
101/S   9,53 3,3 6 2,78 9   9,6 12,7 8.000 0,26
102/S   9,53 3,9 6,35 3,28 8,26 1,27-1,03 11 13 890 0,36 avio
082 082 12,7 2,38 7,75 3,66 9,9 0,95-0,92 8,1 9,35 902 0,26
200/S 081 12,7 3,3 7,75 3,66 9,9 0,95-0,92 9,3 10,8 800 0,29
200/S 081 12,7 3,3 7,75 3,66 9,9   10,2 11,7 820 0,28
201/S 083 12,7 4,88 7,75 4,09 10,3 1,4 12,9 14,4 1.160 0,43
201/R 084 12,7 4,88 7,75 4,09 11,15 1,80-1,63 14,6 16,1 1.560 0,51
201/R   12,7 4,88 7,75 4,18 11,2 1,80-1,63 14,4 15,9 1.750 0,55
201/S   12,7 4,88 7,75 3,66 9,9   11,2 12,7 9.100 0,33
204/S   12,7 5,21 8,51 4,45 11,81 1,63-1,4 14,5 18,25 1.780 0,6 oro
ASA 41 085 12,7 6,25 7,77 3,58 9,9 1,27 13,7 15,7 1.170 0,47
124/R ASA41R 12,7 6,48 7,75 4,09 11,15 1,80-1,63 16,2 17,6 1.495 0,56
303/S   15,875 6,48 10,16 5,08 14,73 1,8 17,5 21,75 2.200 0,8 oro
500/S   25,4 12,7 12,7 7 20,5   27,2 32,6 3.500 1,58
501/S   25,4 12,7 14 7,5 22,5   30 35,4 5.800 2,1
502/S   25,4 12,7 15,88 8,28 20,6   30,8 37,6 6.300 2,4
601/S   30 17,02 15,88 8,28 20,5   35,5 41,9 6.300 2,4
157/S   38,1 25,4 25,4 12,71 36,2 5,45 54,2 59,6 18.000 7,15
157/HS   38,1 25,4 25,4 14,54 36 7,25-6,35 58,35 63,37 23.500 8,68
A64/S   63,5 37,85 39,68 22,2 60,33 9,5 84,65 95,02 44.500 19,35
Umberto Saccone Sáb, 10/05/2014 - 09:18

Cadena de rodillos - doble

Cadena de rodillos - doble

catena rulli doppia

Serie europea UNI 2579 (DIN 8187, part 1 ISO 606-1994)

numero CATOR   ISO R606 P x L passo diam rullo largh interna diam max perno altezza max piastra spessore piastra interna / esterna largh perno ribadito ingombro max carico di rottura minimo carico di rottura medio peso netto al metro passo trasversale
    ----------- pollici P R L Dp Hi mm A2 B N N kg Tp
mm mm mm mm mm mm mm mm
020/D   05 B-2 - 8,00 5,00 3,00 2,31 7,11 0,8/0,7 14,0 20,2 7.800 8.600 0,31 5,64
103/D ◊ 06 B-2 3/8"X7/32" 9,525 6,35 5,72 3,28 8,26 1,27/1,03 22,9 29,5 16.900 18.650 0,74 10,24
206/D   08 B-2 1/2"X5/16" 12,70 8,51 7,75 4,44 11,81 1,63/1,4 30,4 38,2 31.100 36.100 1,36 13,92
304/D   10 B-2 5/8"X3/8" 15,875 10,16 9,65 5,08 14,73 1,63/1,53 35,8 44,0 44.500 49.000 1,73 16,59
401/D   12 B-2 3/4"X7/16" 19,05 12,07 11,68 5,72 16,13 1,85/1,7 42,0 51,2 57.800 66.000 2,40 19,46
503/D   16 B-2 1"X17 25,40 15,88 17,02 8,28 21,08 3,8/3 68,0 78,8 106.000 127.500 5,21 31,88
703/D   20 B-2 1"1/4X19,6 31,75 19,05 19,56 10,19 26,42 4,6/3,35 78,5 90,7 170.000 190.000 6,73 36,45
904/D   24 B-2 1"1/2X1" 38,10 25,40 25,40 14,63 33,40 6,15/4,6 101,8 115,0 280.000 299.000 13,18 48,36
1104/D   28 B-2 1"3/4X31 44,45 27,94 30,99 15,90 37,08 7/6,15 124,7 139,5 360.000 414.500 16,74 59,56
1201/D   32 B-2 2"X31 50,80 29,21 30,99 17,81 42,29 7/6,15 125,0 140,8 450.000 558.000 17,93 58,55
1401/D   40 B-2 2"1/2X1"1/2 63,50 39,37 38,10 22,89 52,96 8,5/7,8 153,5 173,9 630.000 805.000 30,23 72,29
1500/D   48 B-2 3"X45,7 76,20 48,26 45,72 29,24 63,88 12/9,5 190,4 211,4 1.000.000 1.177.000 49,22 91,21

Serie americana ASA B29.1 (DIN 8188, part 1 ISO 606-1994)

numero CATOR     ISO R606 P x L passo diam rullo largh interna diam max perno altezza max piastra spessore piastra interna / esterna largh perno ribadito ingombro max carico di rottura minimo peso netto al metro passo trasversale
  ---------   ----------- pollici P R L Dp Hi mm A2 B N kg Tp
mm mm mm mm mm mm mm mm
- 25-2 □ 04 C-2 1/4"X1/8" 6,35 3,30 3,20 2,30 6,02 0,8/0,7 14,6 19,4 7.000 0,25 6,40
100/D 35-2 □ 06 C-2 3/8"X3/16" 9,525 5,08 4,77 3,59 9,05 1,27 22,1 28,7 15.800 0,66 10,13
203/D 40-2   08 A-2 1/2"X5/16" 12,70 7,95 7,95 3,96 12,07 1,53 30,9 38,6 27.600 1,20 14,38
304/DA 50-2   10 A-2 5/8"X3/8" 15,875 10,16 9,53 5,08 15,09 2,00 38,4 46,6 43.600 2,00 18,11
401/DA 60-2 ○ 12 A-2 3/4"X1/2" 19,05 11,91 12,70 5,94 18,08 2,30 48,8 58,0 62.300 2,84 22,70
503/DA 80-2 ○ 16 A-2 1"X5/8" 25,40 15,88 15,88 7,92 24,13 3,15 62,7 73,5 111.200 5,09 29,29
703/DA 100-2 ○ 20 A-2 1"1/4X3/4" 31,75 19,05 19,05 9,53 30,18 3,80 76,5 88,7 173.500 7,68 35,76
902/DA 120-2 ○ 24 A-2 1"1/2X1" 38,10 22,23 25,40 11,10 36,20 4,60 96,0 109,2 249.100 11,22 45,44
1102/DA 140-2 ○ 28 A-2 1"3/4X1" 44,45 25,40 25,40 12,70 42,24 5,45 103,5 118,3 338.100 14,74 48,87
1201/DA 160-2 ○ 32 A-2 2"X1"1/4 50,80 28,58 31,75 14,27 48,26 6,15 123,5 139,3 444.800 19,31 58,55
1301/DA 180-2 ○ 36 A-2 2"1/4X1"13/32 57,15 35,72 35,70 17,45 54,36 7,00 138,5 155,5 560.500 26,36 65,84
1401/DA 200-2 ○ 40 A-2 2"1/2X1"1/2 63,50 39,68 38,10 19,84 60,33 7,80 150,4 170,5 693.900 31,76 71,55
1500/DA 240-2 ○ 48 A-2 3"X1"7/8 76,20 47,63 47,63 23,80 72,39 9,50 183,4 204,4 1.000.800 47,70 87,83

SERIE AMERICANA ASA H – tipo rinforzato ■

numero CATOR   P x L passo diam rullo largh interna diam max perno altezza max piastra spessore piastra interna / esterna largh perno ribadito ingombro max carico di rottura minimo carico di rottura medio peso netto al metro passo trasversale
    pollici P R L Dp Hi mm A2 B N N kg Tp
mm mm mm mm mm mm mm mm
401/DAH * 3/4"X1/2" 19,05 11,91 12,70 5,94 18,08 3,15 55,5 64,7 62.540 74.530 3,40 26,30
503/DAH * 1"X5/8" 25,40 15,88 15,88 7,92 24,13 3,80 69,5 80,3 111.200 129.450 5,91 32,80
703/DAH * 1"1/4X3/4" 31,75 19,05 19,05 9,53 30,18 4,60 83,0 95,2 173.500 211.800 8,64 39,35
902/DAH * 1"1/2X1" 38,10 22,23 25,40 11,10 36,20 5,45 103,2 116,2 249.100 302.000 12,88 49,20
1102/DAH * 1"3/4X1" 44,45 25,40 25,40 12,70 42,24 6,15 110,5 125,3 340.540 408.000 16,70 52,60
1201/DAH * 2"X1"1/4 50,80 28,58 31,75 14,27 48,26 7,00 129,8 145,6 444.800 513.800 20,65 61,80
1401/DAH * 2"1/2X1"1/2 63,50 39,68 38,10 19,84 60,33 9,50 163,9 180,4 695.000 843.400 35,05 78,30
A64S-2 * 2"1/2X1"1/2 63,50 39,68 38,10 22,20 60,33 9,50 163,9 184,2 890.000 1.019.900 38,46 78,30



◊ catena con piastre a profilo dritto ○ catena con perni coppigliati, a richiesta
□ catena a bussole fisse * catena non unificata ISO
Umberto Saccone Sáb, 10/05/2014 - 09:09

Cadena de rodillos - triple

Cadena de rodillos - triple

catena rulli tripla

Serie europea UNI 2580 (DIN 8187, part 1 ISO 606-1994)

numero CATOR   ISO R606 P x L. passo diam. rullo largh. interna diam. perno spess. piastra interna / esterna altezza max piastra largh. perno ribadito ingombro max carico rottura minimo carico rottura medio peso netto al metro passo trasver.
    ---------- pollici P R L Dp mm Hi A3 B N N kg Tp
mm mm mm mm mm mm mm. mm
103/T ◊ 06 B-3 3/8"X7/32" 9,525 6,35 5,72 3,28 1,27/1,03 8,26 33,2 39,8 24.900 26.450 1,13 10,24
206/T   08 B-3 1/2"X5/16" 12,70 8,51 7,75 4,44 1,63/1,4 11,81 44,3 52,1 44.500 51.950 2,05 13,92
304/T   10 B-3 5/8"X3/8" 15,875 10,16 9,65 5,08 1,63/1,53 14,73 52,3 60,5 66.700 73.550 2,60 16,59
401/T   12 B-3 3/4"X7/16" 19,05 12,07 11,68 5,72 1,85/1,7 16,13 61,5 70,7 86.700 88.250 3,59 19,46
503/T   16 B-3 1"X17 25,40 15,88 17,02 8,28 3,8/3 21,08 99,9 110,7 160.000 176.500 7,80 31,88
703/T   20 B-3 1"1/4X19,6 31,75 19,05 19,56 10,19 4,6/3,35 26,42 115,0 127,2 250.000 284.700 10,07 36,45
904/T   24 B-3 1"1/2X1" 38,10 25,40 25,40 14,63 6,15/4,6 33,40 150,2 163,2 425.000 439.250 19,74 48,36
1104/T   28 B-3 1"3/4X31 44,45 27,94 30,99 15,90 7/6,15 37,08 184,3 199,1 530.000 558.950 25,08 59,56
1201/T   32 B-3 2"X31 50,80 29,21 30,99 17,81 7/6,15 42,29 183,0 198,8 670.000 750.500 26,86 58,55
1401/T   40 B-3 2"1/2X1"1/2 63,50 39,37 38,10 22,89 8,5/7,8 52,96 226,0 246,4 950.000 1.147.350 45,13 72,29
1500/T   48 B-3 3"X45,7 76,20 48,26 45,72 29,24 12/9,5 63,88 281,6 302,6 1.500.000 1.765.150 73,79 91,21

Serie americana ASA B29.1 (DIN 8188, part 1 ISO 606-1994)

numero CATOR     ISO R606 PxL passo diam. rullo largh. interna diam. perno spess piastra interna / esterna altezza max piastra largh. perno ribadito ingombro max carico rottura minimo peso netto al metro passo trasvers
  ---------   ------------ pollici P R L Dp mm Hi A3 B N kg Tp
mm mm mm mm mm mm mm mm
100/T 35-3 □ 06 C-3 3/8"X3/16" 9,525 5,08 4,77 3,59 1,27 9,05 32,3 38,9 23.700 0,99 10,13
203/T 40-3 ○ 08 A-3 1/2"X5/16" 12,70 7,95 7,95 3,96 1,53 12,07 45,3 53,1 41.400 1,80 14,38
304/TA 50-3 ○ 10 A-3 5/8"X3/8" 15,875 10,16 9,53 5,08 2 15,09 56,4 64,6 65.400 3,00 18,11
401/TA 60-3 ○ 12 A-3 3/4"X1/2" 19,05 11,91 12,70 5,94 2,3 18,08 71,6 80,8 93.400 4,25 22,70
503/TA 80-3 ○ 16 A-3 1"X5/8" 25,40 15,88 15,88 7,92 3,15 24,13 91,7 102,5 166.800 7,61 29,29
703/TA 100-3 ○ 20 A-3 1"1/4X3/4" 31,75 19,05 19,05 9,53 3,8 30,18 112,5 124,7 260.200 11,49 35,76
902/TA 120-3 ○ 24 A-3 1"1/2X1" 38,10 22,23 25,40 11,10 4,6 36,20 141,7 154,9 373.700 16,79 45,44
1102/TA 140-3 ○ 28 A-3 1"3/4X1" 44,45 25,40 25,40 12,70 5,45 42,24 152,4 167,2 507.100 22,04 48,87
1201/TA 160-3 ○ 32 A-3 2"X1"1/4 50,80 28,58 31,75 14,27 6,15 48,26 182,5 198,3 667.200 28,88 58,55
1301/TA 180-3 ○ * 2"1/4X1"13/32 57,15 35,72 35,70 17,45 7 54,36 204,5 221,5 840.700 39,44 65,84
1401/TA 200-3 ○ 40 A-3 2"1/2X1"1/2 63,50 39,68 38,10 19,84 7,8 60,33 222,5 242,9 1.040.900 47,52 71,55
1500/TA 240-3 ○ 48 A-3 3"X1"7/8 76,20 47,63 47,63 23,80 9,5 72,39 271,3 292,3 1.501.300 71,40 87,83

SERIE AMERICANA ASA H – tipo rinforzato ■

numero CATOR   PxL passo diametro rullo larghezza interna diametro perno spessore piastra interna / esterna altezza max piastra larghezza perno ribadito ingombro max carico rottura minimo peso netto al metro passo trasversale
    pollici P R L Dp mm Hi A3 B N kg Tp
mm mm mm mm mm mm mm mm
503/TAH * 1"X5/8" 25,40 15,88 15,88 7,92 3,8 24,13 102,3 113,1 166.800 8,84 32,80
703/TAH * 1"1/4X3/4" 31,75 19,05 19,05 9,53 4,6 30,18 122,5 134,7 260.610 12,93 39,35
902/TAH * 1"1/2X1" 38,10 22,23 25,40 11,10 5,45 36,20 152,4 165,5 375.300 19,26 49,20
1102/TAH * 1"3/4X1" 44,45 25,40 25,40 12,70 6,15 42,24 163,0 177,8 510.810 24,40 52,60
1201/TAH * 2"X1"1/4 50,80 28,58 31,75 14,27 7 48,26 192,0 207,8 667.200 30,89 61,80
A64S-3 * 2"1/2X1"1/2 63,50 39,68 38,10 22,20 9,5 60,33 242,8 263,2 1.335.000 57,57 78,30



◊ catena con piastre a profilo dritto ○ catena con perni coppigliati, a richiesta
□ catena a bussole fisse * catena non unificata ISO
Umberto Saccone Sáb, 10/05/2014 - 09:06

Mehrfach rollenketten

Mehrfach rollenketten

catena rulli quadrupla multipla

EUORPAISCHE BAUART UNI 2581 (DIN 8187, part 1 ISO 606-1994)

nummer CATOR ISO R606 P x L teilung durchmesser rollen innere breite durchmesser  bolzen hohe laschen dicke laschen inner / auber lange bolzen lange chain max bruchkraft min bruchkraft average gewicht

querteilung
    zoll P R L Dp Hi mm A4 B N N kg/m Tp
mm mm mm mm mm mm mm. mm
206/4 08 B-4 1/2"X5/16" 12,70 8,51 7,75 4,44 11,81 1,63/1,4 58,3 66,1 65.850 68.650 2,72 13,92
304/4 10 B-4 5/8"X3/8" 15,875 10,16 9,65 5,08 14,73 1,63/1,53 68,8 77,0 88.000 38.100 3,47 16,59
401/4 12 B-4 3/4"X7/16" 19,05 12,07 11,68 5,72 16,13 1,85/1,7 81,0 90,2 115.600 117.650 4,78 19,46
503/4 16 B-4 1"X17 25,40 15,88 17,02 8,28 21,08 3,8/3 132,0 142,8 222.000 234.450 10,39 31,88
703/4 20 B-4 1"1/4X19,6 31,75 19,05 19,56 10,19 26,42   150,4 160,0 336.800 413.650 15,50 36,45

AMERIKANISCHE BAUART ASA B29.1 (DIN 8188, part 1 ISO 606-1994)

nummer CATOR     ISO R606 PxL teilung durchmesser rollen innere breite durchmesser bolzen hohe laschen dicke laschen inner / auber lenght pin lenght max ketten bruchkraf min gewicht querteilung
        zoll P R L Dp Hi mm A4 B N kg/m Tp
mm mm mm mm mm mm mm mm
100/4 35-4 □ 06 C-4 3/8"X3/16" 9,525 5,08 4,77 3,59 9,05 1,27 42,5 49,1 31.600 1,32 10,13
203/4 40-4   08 A-4 1/2"X5/16" 12,70 7,95 7,95 3,96 12,07 1,53 59,7 67,5 55.200 2,40 14,38
304/4A 50-4   10 A-4 5/8"X3/8" 15,875 10,16 9,53 5,08 15,09 2 74,4 82,6 87.200 4,00 18,11
401/4A 60-4 ○ 12 A-4 3/4"X1/2" 19,05 11,91 12,70 5,94 18,08 2,3 94,5 103,7 124.400 5,66 22,70
503/4A 80-4 ○ 16 A-4 1"X5/8" 25,40 15,88 15,88 7,92 24,13 3,15 122,0 132,8 222.400 10,13 29,29
703/4A 100-4 ○ 20 A-4 1"1/4X3/4" 31,75 19,05 19,05 9,53 30,18 3,8 148,5 160,7 346.800 15,30 35,76
902/4A 120-4 ○ 24 A-4 1"1/2X1" 38,10 22,23 25,40 11,10 36,20 4,6 187,5 200,7 498.400 22,36 45,44
1102/4A 140-4 ○ 28 A-4 1"3/4X1" 44,45 25,40 25,40 12,70 42,24 5,45 202,0 216,8 676.000 29,34 48,87
1201/4A 160-4 ○ 32 A-4 2"X1"1/4 50,80 28,58 31,75 14,27 48,26 6,15 241,3 257,1 889.600 38,45 58,55
1301/4A 180-4   36 A-4 2"1/4X1"13/32 57,15 35,71 35,48 17,46 54,31 7 270,8 287,8 1.120.800 52,52 65,84
1401/4A 200-4   40 A-4 2"1/2X1"1/2 63,50 39,68 37,85 19,85 60,33 7,8 294,5 314,9 1.388.000 63,28 71,55
1500/4A 240-4   48 A-4 3"X1"7/8 76,20 47,63 47,35 23,81 72,39 9,5 359,5 380,5 2.001.600 95,10 87,83

AMERIKANISCHE BAUART ASA H – rinforced typ ■

nummer CATOR     PxL teilung durchmesser rollen innere breite durchmesser bolzen hohe laschen dicke laschen inner / auber lange bolzen lange max ketten bruchkraft min bruchkraft average gewicht querteilung
      zoll P R L Dp Hi mm A4 B N N kg Tp
mm mm mm mm mm mm mm mm
503/4AH 80H-4 * 1"X5/8" 25,40 15,88 15,88 7,92 24,13 3,8 122,0 132,8 222.400 258.900 10,13 29,29
703/4AH 100H-4 * 1"1/4X3/4" 31,75 19,05 19,05 9,53 30,18 4,6 148,5 160,7 346.800 423.650 15,30 35,76
902/4AH 120H-4 * 1"1/2X1" 38,10 22,23 25,40 11,10 36,20 5,45 187,5 200,7 498.400 604.050 22,36 45,44
1102/4AH 140H-4 * 1"3/4X1" 44,45 25,40 25,40 12,70 42,24 6,15 202,0 216,8 676.000 815.900 29,34 48,87
1201/4AH 160H-4 * 2"X1"1/4 50,80 28,58 31,75 14,27 48,26 7 241,3 257,1 889.600 1.027.700 38,45 58,55
A64S-4   * 2"1/2X1"1/2 63,50 39,68 38,10 22,20 60,33 9,50 321,8 344,2 1.780.000 2.039.800 76,68 78,30



◊ geraden laschenatena con piastre a profilo dritto ○ catena con perni coppigliati, a richiesta
□ buchsenketten * ketten nicht ISO



● available also multiple chains

 UNI ISO 20 B6
  ASA ASA 80.6
ASA 100.6
ASA 120.6
Umberto Saccone Sáb, 10/05/2014 - 09:02

Cadena de rodillos - ASA reforzada (serie E / HE)

Cadena de rodillos - ASA reforzada (serie E / HE)

catena rulli regina serie e he rinforzata asa

numero CATOR ISO R606 passo diam rullo largh interna diam max perno altezza max piastra largh perno ribadito spessore piastra (int/est) ingombro max superficie di lavoro carico di misura carico di rottura minimo carico di rottura medio peso approz parti staccate standard
    P R L Dp Hi A1   B mm2 N N N kg/m giunto falsa
mm mm mm mm mm mm mm mm
A60E 12 A-1 19,05 11,91 12,57 5,96 18,08 25,80   33,00 105 440 44.450 46.700 1,43 26 13
A80E 16 A-1 25,40 15,88 15,75 7,94 24,13 33,50   40,00 180 640 64.450 71.100 3,57 25 13
A100E 20 A-1 31,75 19,05 18,90 9,54 30,18 40,20   48,00 260 1.050 106.600 117.700 3,87 25 13
A120E 24 A-1 33,10 22,23 25,22 11,11 36,20 50,40   60,00 390 1.500 151.050 166.550 5,65 25 13
A140E 28 A-1 44,45 25,40 25,22 12,71 42,24 54,20   65,00 470 2.050 204.350 222.150 7,94 25 13
A160E 32 A-1 50,80 28,58 31,55 14,29 48,26 64,50   77,00 645 2.550 257.650 284.300 9,74 25 13
A200E 40 A-1 63,50 39,68 37,85 19,85 60,33 78,30   94,00 1.090 4.100 410.000 480.050 16,00 25 13
A60HE 12 A-1 19,05 11,91 12,57 5,96 18,08 29,60 3,15 36,00 115 480 48.850 53.350 1,70 25 13
A80HE 16 A-1 25,40 15,88 15,75 7,94 24,13 36,60 3,80 43,00 190 750 75.550 93.200 2,98 25 13
A100HE 20 A-1 31,75 19,05 18,90 9,54 30,18 43,70 4,60 52,00 275 1.130 113.300 133.400 4,35 25 13
A120HE 24 A-1 38,10 22,23 25,22 11,11 36,20 53,80 5,45 64,00 410 1.500 155.550 182.150 6,50 25 13
A140HE 28 A-1 44,45 25,40 25,22 12,71 42,24 57,80 6,15 68,00 495 2.050 208.900 237.700 8,20 25 13
A160HE 32 A-1 50,80 28,58 31,55 14,29 48,26 67,40 7,00 80,00 665 2.650 266.550 310.900 10,41 25 13
A200HE 40 A-1 63,50 39,68 37,85 19,85 60,33 85,90 9,50 101,50 1.130 4.800 480.000 560.000 18,12 25 13

● fornibile su richiesta versione doppia

Umberto Saccone Sáb, 10/05/2014 - 09:26

Cadenas de rodillos ENDURO de libre mantenimiento

Cadenas de rodillos ENDURO de libre mantenimiento

regina logo

catene semplici

catena rulli enduro regina senza manutenzione senza lubrificazione

numero CATOR ISO R606 P x L passo diam rullo largh interna diam max perno altezza max piastra spessore piastra (interna / esterna) largh perno ribadito ingombro max superficie di lavoro carico di rottura medio parti staccate standard
  ---------- pollici P R L Dp Hi S A1 B mm2 KN giunto falsa
mm mm mm mm mm mm mm mm.
126BS 08 B1 1/2"X7,75 12,7 8,51 7,75 4,45 11,85 1,63/1,40 16,50 24,00 50,00 18,60 26 30
136BS 10 B-1 5/8"X9,65 15,88 10,16 9,65 5,09 15,15 2,00/1,53 19,60 27,00 69,00 24,80 26 30
140BS 12 B-1 3/4"X11,68 19,05 12,07 11,68 5,72 18,08 1,85/1,70 22,50 30,00 89,00 33,00 26 30
147BS 16 B-1 1"X17,02 25,4 15,88 17,02 8,28 21,08 3,80/3,00 35,90 46,00 210,00 63,35 26 30
A40BS 08 A-1 1/2"X7,85 12,7 7,92 7,85 3,98 11,85 1,63/1,53 16,50 23,00 44,00 17,15 26 30
A50BS 10 A-1 5/8"X9,4 15,88 10,16 9,40 5,09 15,15 2,00/2,00 20,50 28,00 70,00 26,00 26 30
A60BS 12 A-1 3/4"X12,57 19,05 11,91 12,57 5,72 18,08 2,30/2,30 25,80 33,00 101,00 37,25 26 30
A80BS 16 A-1 1"X15,75 25,4 15,88 15,75 7,94 24,13 3,15/3,15 33,50 40,00 180,00 64,70 25 30

catene doppie

catena doppia regina enduro senza manutenzione

numero CATOR ISO R606 PxL passo diam rullo largh inter diam max perno altezza max piastra spess piastra (int / est) largh perno ribadito   superficie di lavoro carico di rottura medio parti staccate standard passo trasver
-------------- ---------- pollici P R L Dp Hi mm A2 B mm2 KN giunto falsa Tp
mm mm mm mm mm mm mm mm
226BS 08 B-2 1/2"X7,75 12,7 8,51 7,75 4,45 11,85 1,63/1,40 30,40 38,20 100,00 35,10 26 30 13,92
236BS 10 B-2 5/8"X9,65 15,88 10,16 9,65 5,09 15,15 2,00/1,53 35,80 44,00 138,00 42,00 26 30 16,59
240BS 12 B-2 3/4"X11,68 19,05 12,07 11,68 5,72 18,08 1,85/1,70 42,00 51,20 178,00 66,00 26 30 19,46
247BS 16 B-2 1"X17,02 25,4 15,88 17,02 8,28 21,08 3,80/3,00 68,00 78,80 420,00 127,50 26 30 31,88
A40BS-2 08 A-2 1/2"X7,85 12,7 7,92 7,85 3,98 11,85 1,63/1,53 30,90 38,60 88,00 34,30 26 30 14,38
A50BS-2 10 A-2 5/8"X9,4 15,88 10,16 9,40 5,09 15,15 2,00/2,00 38,40 46,60 140,00 52,00 26 30 18,11
A60BS-2 12 A-2 3/4"X12,57 19,05 11,91 12,57 5,72 18,08 2,30/2,30 48,80 58,00 202,00 74,50 26 30 22,78
A80BS-2 16 A-2 1"X15,75 25,4 15,88 15,75 7,94 24,13 3,15/3,15 62,70 73,50 360,00 129,45 25 30 29,29

Rullo

 ● solido Perno ● cementato Bussola ● sinterizzata Piastre ● rivestimento anticorrosivo
● rivestimento anticorrosivo ● rivestimento ad elevata durezza ed anticorrosivo ● impregnata sotto vuoto con lubrificante

Applicazioni Benefici
● macchine di confezionamento ● rilevante incremento della vita ad usura rispetto alle catene standard in apllicazione non lubrificate
● industria alimentare ● la lubrificazione periodica della catena non è necessaria, nessuna contaminazione prodotto da lubrificante
● industria farmaceutica ● l'handling della catena è facile e pulito
● industria tessile ● pulizia macchina
● industria della carta e cartone ● resistenza alla corrosione in ambienti leggermente corrosivi
● industria elettronica ● riduzione dei costi di manutenzione
● temperatura di impiego: - 30° C + 150° C
Umberto Saccone Sáb, 10/05/2014 - 09:29

Cadena de rodillo - Serie CHROMA / CHROMA EXTRA

Cadena de rodillo - Serie CHROMA / CHROMA EXTRA

Catene con perni cromizzati e bussole rivestite per una maggiore resistenza all'usura

Serie CHROMAregina logo

Serie CHROMA EXTRA – con trattamento anticorrosione

Catene semplici

catena rulli regina serie cromizzata semplice

serie CHROMA serie CHROMA EXTRA ISO R606 passo diametro rullo larghezza interna diametro perno altezza max piastra larghezza perno ribadito ingombro max carico di rottura medio parti staccate standard
    ---------- P R L Dp Hi A1 B KN giunto falsa
mm mm mm mm mm mm mm.
C121CH - 06 B-1 9,53 6,35 5,72 3,28 8,26 12,80 19,00 9.800 13* 30
126CH 126CX 08 B-1 12,7 8,51 7,75 4,45 11,81 16,50 24,00 18.600 13* 30
136CH 136CX 10 B-1 15,88 10,16 9,65 5,08 14,73 19,10 27,00 24.500 13* 30
140CH 140CX 12 B-1 19,05 12,07 11,68 5,72 16,13 22,50 30,00 33.000 13* 30
147CH 147CX 16 B-1 25,4 15,88 17,02 8,28 21,08 34,80 46,00 63.350 13* 30
152CH* 152CX* 20 B-1 31,75 19,05 19,56 10,19 26,42 41,20 50,00 98.500 13* 30
A40CH A40CX 08 A-1 12,7 7,92 7,85 3,98 12,07 16,50 23,00 17.150 13* 30
A50CH A50CX 10 A-1 15,88 10,16 9,40 5,09 15,09 20,50 28,00 26.000 13* 30
A60CH A60CX 12 A-1 19,05 11,91 12,57 5,96 18,08 25,80 33,00 37.250 13* 30
A80CH A80CX 16 A-1 25,4 15,88 15,75 7,94 24,13 33,50 40,00 64.700 13* 30

Catene doppie

catena rulli serie cromizzata regina doppia

serie CHROMA serie CHROMA EXTRA ISO R606 passo diam rullo largh int diam perno altezza max piastra largh perno ribadito ingom max carico di rottura medio parti staccate standard passo trasv
    --------- P R L Dp Hi A2 B KN giunto falsa Tp
mm mm mm mm mm mm mm mm
C221CH - 06 B-2 9,53 6,35 5,72 3,28 8,26 23,80 29,50 18.650 13* 30 10,24
226CH 226CX 08 B-2 12,7 8,51 7,75 4,45 11,81 30,50 38,20 35.100 13* 30 13,92
236CH 236CX 10 B-2 15,88 10,16 9,65 5,08 14,73 35,80 44,00 49.000 13* 30 16,59
240CH 240CX 12 B-2 19,05 12,07 11,68 5,72 16,13 42,00 51,20 66.000 13* 30 19,46
247CH* 247CX* 16 B-2 25,4 15,88 17,02 8,28 21,08 68,00 78,80 127.500 13* 30 31,88

* = prodotto solo su richiesta

● catene ANSI doppie possono essere costruite su richiesta

Umberto Saccone Sáb, 10/05/2014 - 09:31

Cadena de rodillo con O-RING

Cadena de rodillo con O-RING

Catene a lunga durata con lubrificazione sigillata

catena rulli o ring

logo regina





SERIE EUROPEA

numero REGINA P x L passo diam rullo largh interna diam max perno altezza max piastra largh perno ribadito ingombro max superficie di lavoro carico di misura carico di rottura mininmo carico rottura medio peso approx. parti staccate standard
---------------- pollici p d1 b1 d2 g a2 mm. mm2 N UTS min UTS avg kg/m giunto falsa
mm mm mm mm mm mm N N
126/OR 1/2"x7,75 12,70 8,51 7,75 4,45 11,81 22,30 24,50 65,00 120 20.900 22.000 0,93 26 -
135/OR 5/8"x6,48 15,88 10,16 6,48 5,31 15,09 21,20 23,60 74,00 200 29.800 31.380 1,10 26 -
136/OR 5/8"x9,65 15,88 10,16 9,65 5,31 15,09 24,35 26,75 90,00 200 29.800 31.380 1,22 26 -
147/OR 1"x17,02 25,40 15,88 17,02 8,28 21,08 38,00 41,10 228,00 500 60.000 63.350 3,00 26 -

SERIE AMERICANA
A50 OR * 5/8"x9,65 15,88 10,16 9,65 5,31 15,09 24,35 26,75 90,00 200 29.800 31.380 1,22 26 -
A60 OR 3/4"X12,7 19,05 11,91 12,70 5,96 18,08 28,80 31,45 118,00 280 31.100 37.250 1,57 26 -
A80 OR 1"X15,88 25,40 15,88 15,88 7,94 24,13 36,60 41,10 209,00 500 55.600 64.700 3,00 25 -
A100 OR 1"1/4X19,05 31,75 19,05 19,05 9,51 30,18 44,00 50,00 294,00 780 86.700 105.900 4,40 25 -
A120 OR 1"1/2X25,4 38,10 22,23 25,40 11,11 36,20 52,70 60,60 424,00 1.110 127.000 135.500 5,70 25 -

● Sulle catene O-Ring è anche possibile utilizzare gli attacchi.

● Disponibili catene doppie O-Ring su richiesta.

Umberto Saccone Sáb, 10/05/2014 - 09:34

Cadena de rodillos acero inoxidable INOX AISI 304

Cadena de rodillos acero inoxidable INOX AISI 304

Simple

catena rulli semplice inox acciaio inossidabile

numero CATOR   ISO R606 P x L. passo diametro rullo larghezza interna diametro perno altezza max piastra larghezza perno ribadito carico di rottura medio peso netto al metro
-----------------------   --------- pollici P R L Dp Hi A1 kg kg
mm mm mm mm mm mm
103/S INOX   06 B-1 3/8"X5,72 9,525 6,35 5,72 3,28 8,30 13,50 685 0,41
206/S INOX   08 B-1 1/2"X7,75 12,70 8,51 7,75 4,45 11,80 17,00 1.225 0,70
304/S INOX   10 B-1 5/8"X9,65 15,875 10,16 9,65 5,09 14,70 19,60 1.700 0,91
401/S INOX   12 B-1 3/4"X11,68 19,05 12,07 11,68 5,72 16,10 22,70 1.950 1,18
503/S INOX   16 B-1 1"X17,02 25,40 15,88 17,02 8,28 21,10 36,10 3.500 2,50

ASA 25 INOX □ 04 C-1 1/4"X3,18 6,35 3,30 3,18 2,31 6,02 8,30 290 0,13
ASA 35 INOX □ 06 C-1 3/8"X4,77 9,525 5,08 4,77 3,58 9,05 12,50 755 0,40
ASA 40 INOX   08 A-1 1/2"X7,95 12,70 7,95 7,95 3,98 12,07 16,50 1.120 0,72
ASA 50 INOX   10 A-1 5/8"X9,53 15,875 10,16 9,53 5,08 15,09 20,50 1.900 1,22
ASA 60 INOX   12 A-1 3/4"X12,7 19,05 11,91 12,70 5,96 18,08 25,80 2.700 1,73
ASA 80 INOX   16 A-1 1"X15,88 25,40 15,88 15,88 7,94 24,13 33,50 3.600 3,20
ASA 100 INOX   20 A-1 1"1/4X19,05 31,75 19,05 19,05 9,54 30,18 40,20 6.800 4,68

Doble

catena rulli doppia acciaio inossidabile inox

numero CATOR ISOR606 PxL passo diametro rullo larghezza interna diametro  perno altezza max piastra larghezza perno ribadito carico di rottura medio peso netto al metro passo trasversale
-----------------   pollici P R L Dp Hi A2 kg kg Tp
mm mm mm mm mm mm mm
103/D INOX 06 B-2 3/8"X5,72 9,53 6,35 5,72 3,28 8,30 22,90 1.200 0,74 10,24
206/D INOX 08 B-2 1/2"X7,75 12,70 8,51 7,75 4,45 11,80 30,40 2.250 1,36 13,92
304/D INOX 10 B-2 5/8"X9,65 15,88 10,16 9,65 5,08 14,70 35,80 3.120 1,73 16,59
401/D INOX 12 B-2 3/4"X11,68 19,05 12,07 11,68 5,72 16,10 42,00 3.960 2,40 19,46
503/D INOX 16 B-2 1"X17,02 25,40 15,88 17,02 8,28 21,10 68,00 6.850 5,21 31,88
□ catena a bussole fisse

● fornibili a tripla fila di rulli

● alcuni tipi fornibili con piastre a profilo dritto
Umberto Saccone Sáb, 10/05/2014 - 09:49

Cadena de rodillos niquelada (NC) e cincada (ZC)

Cadena de rodillos niquelada (NC) e cincada (ZC)

catena rulli nichelata zincata semplice

Umberto Saccone Sáb, 10/05/2014 - 09:54

Rotaryketten - Rollenketten (type Rotary / Chabelco / Serie API)

Rotaryketten - Rollenketten (type Rotary / Chabelco / Serie API)

catene per trasmissioni pesanti tipo rotary tipo chabelco



Ketten drum drive -  sonde.catena trasmissione pesante tipo rotary tipo chabelco a maglie false

N° ISO N° stile laschenform teilung durchmesser rollen innere breite durchmesser bolzen type bolzen hohe laschen dicke laschen lange bolzen lange max ketten bruchkraft min bruchkraft average gewicht perno giunto tipo
      P Dr W Dp   Hi S A1 B KN KN kg/m
mm mm mm mm mm mm N mm
R432 - X 42,01 22,22 26,00 11,12 HJ 29,00 4,60 54,80 61,50 84,50 89,00 5,20 HH
X3140 - U 44,45 25,40 26,00 12,41 E-F 42,00 5,45 54,50 64,000 173,400 208,000 7,700 D
X3160 - U 50,80 28,52 32,50 14,01 E-F 48,00 6,15 65,00 76,000 222,400 265,000 10,000 D
B3113 - U 50,80 28,42 31,50 15,06 D 41,30 8,00 - 83,000 249,000 288,000 10,900 D
R514 2010 K 63,50 31,75 38,10 15,90 HH 41,30 7,90 - 95,000 262,000 312,000 11,600 HH
AX1568 2512 K 77,90 41,28 39,60 19,80 HH 58,00 9,50 - 107,000 400,000 489,000 16,700 HH
1037 - K 78,10 31,75 38,00 16,53 HK 45,00 9,50 - 100,000 311,000 333,000 12,800 HK
API3 . K 78,10 31,75 38,1 17,92 B 45,00 8,00 - 102,00 300,00 310,00 12,40 B
3125 - K 79,37 41,27 41,50 20,34 D 58,30 9,50 - 111,000 440,000 510,000 18,300 D
3125-2 - K 79,37 41,27 41,50 20,34 D 58,30 9,50 - 192,500 880,000 1020,000 36,600 D
RX238 2814 K 88,90 44,45 38,10 22,25 HH 58,00 12,70 - 123,000 543,000 623,000 23,300 HH
R1248 - K 103,20 44,45 49,00 22,20 HH 58,00 12,70 - 134,000 561,000 623,000 23,300 HH
API4 - K 103,20 44,45 49,20 23,92 B 60,00 14,00 - 138,00 580,00 680,00 25,20 B
RX1245 3315 K 103,45 45,00 49,30 23,85 HH 60,30 14,30 - 141,000 623,000 756,000 27,800 HH
X635 3618 K 114,30 57,15 52,30 27,97 HH 78,00 14,30 - 143,000 858,000 979,000 32,800 HH
RO1207 4020 K 127,00 63,50 69,90 31,78 HH 90,00 16,00 - 165,000 1113,000 1245,000 50,500 HH
RX1306 4824 K 152,40 76,20 76,20 38,13 HK 103,00 19,00 - 196,000 1603,000 1824,000 62,000 HK
X1307 5628 K 177,80 88,90 82,60 44,48 D 128,00 22,20 - 218,000 2114,000 2452,000 98,300 D
Umberto Saccone Mar, 20/05/2014 - 17:56

Trasporto leggero: profilo dritto,perni forati,sidebow,flyroller,cavallotto in gomma,passo lungo,attacchi,perni sporgenti,accumulo

Trasporto leggero: profilo dritto,perni forati,sidebow,flyroller,cavallotto in gomma,passo lungo,attacchi,perni sporgenti,accumulo Umberto Saccone Dom, 28/10/2012 - 07:58

Cadena de rodillos con mallas rectas (type AVIO)

Cadena de rodillos con mallas rectas (type AVIO)

SERIE EUROPEA y AMERICANA – Simple

catena rulli semplice piastra dritta tipo avio

numero CATOR ISO R606 P x L passo diametro rullo larghezza interna diametro perno altezza max piastra larghezza perno ribadito ingombro max carico di rottura minimo carico di rottura medio peso netto al metro
------------------------- -------------- pollici P R L Dp Hi A1 B N N kg
mm mm mm mm mm mm mm
206/S AVIO C 08 B-1 1/2"X7,75 12,70 8,51 7,75 4,45 11,81 16,50 24,00 17.800 18.600 0,74
304/S AVIO C 10 B-1 5/8"X9,65 15,875 10,16 9,65 5,08 14,73 19,10 27,00 22.000 24.500 0,93
401/S AVIO C 12 B-1 3/4"X11,68 19,05 12,07 11,68 5,72 16,13 22,50 30,00 28.900 29.400 1,21
503/S AVIO C 16 B-1 1"X17,02 25,40 15,88 17,02 8,28 21,08 34,60 46,00 60.000 63.350 2,62
703/S AVIO C 20 B-1 1"1/4X19,56 31,75 19,05 19,56 10,19 26,42 41,20 50,00 95.000 98.500 3,39
904/S AVIO C 24 B-1 1"1/2X25,4 38,10 25,40 25,40 14,63 33,40 53,40 65,00 160.000 166.800 6,62

ASA 50 AVIO C 10 A-1   15,875 10,16 9,40 5,08 15,09 20,50 28,00 21.800 26.000 1,08
ASA 60 AVIO C 12 A-1   19,05 11,91 12,57 5,96 18,08 25,80 33,00 31.100 37.250 1,75
ASA 60H AVIO -   19,05 11,91 12,57 5,96 18,08 29,50 38,70 31.100 37.250 2,00

Serie europea – Doble

catena rulli doppia tipo avio piastre dritte

numero CATOR ISO R606 PxL passo diam rullo largh interna diam perno altezza max piastra largh perno ribadito ingom perno carico di rottura minimo carico di rottura medio peso netto al metro passo trasvers
------------------ --------------- pollici P R L Dp Hi A2 B N N kg Tp
mm mm mm mm mm mm mm mm
206D AVIO C 08 B-2 1/2"X7,75 12,70 8,51 7,75 4,45 11,81 30,40 38,20 31.100 35.100 1,36 13,92
304/D AVIO C 10 B-2 5/8"X9,65 15,875 10,16 9,65 5,08 14,73 35,80 44,00 44.500 49.000 1,73 16,59
401/D AVIO C 12 B-2 3/4"X11,68 19,05 12,07 11,68 5,72 16,13 42,00 51,20 57.800 66.000 2,40 19,46
503/D AVIO C 16 B-2 1"X17,02 25,40 15,88 17,02 8,28 21,08 68,00 78,80 106.000 127.500 5,21 31,88
703/D AVIO C 20 B-2 1"1/4X19,56 31,75 19,05 19,56 10,19 26,42 78,50 90,70 170.000 190.000 6,73 36,45

● alcuni tipi sono fornibili a tripla fila di rulli

Catena con inserti in plastica



Umberto Saccone Sáb, 10/05/2014 - 10:04

Rollenketten mit hohlbolzen

Rollenketten mit hohlbolzen

catena a perni forati

execution bolzen - rollen



execution bolzen - buchsen

EUROPAICHE BAUART
nummer CATOR   teilung innere breite durchmesser rollen durchmesser loch

bolzen lange

 bruchkraft gewicht nummer CATOR   teilung innere breite durchmesser rollen durchmesser loch

bolzen lange

 bruchkraft gewicht
      b1 R d L1           b1 R d L1
    mm mm mm mm mm kg ca. kg/m     mm mm mm mm mm kg ca. kg/m
206/SF   12,70 7,80 8,51 4,40 16,1 1.080 0,6 10126-SS ● 12,70 7,80 8,51 4,50 16,3 1.030 0,6
206/SF-SS ● 12,70 7,80 8,51 4,40 17,0 800 0,6 10126   12,70 7,80 8,51 4,50 16,3 1.470 0,6
304/SF   15,875 9,50 10,16 5,10 18,7 1.470 1,1 304/SF-A   15,875 9,65 10,16 5,10 19,6 1.280 0,73
304/SF-SS ● 15,875 9,50 10,16 5,10 19,6 1.200 1,1 401/SF-A   19,05 11,70 12,07 5,80 22,7 1.280 0,9
401/SF   19,05 11,70 12,07 5,70 21,8 1.670 1,4

AMERIKANISCHE BAUART
401/SF SS ● 19,05 11,70 12,07 5,80 22,7 1.200 1,4 A1048   12,700 7,80 7,94 4,01 16,8 1.120 0,55
ASA 60/SF   19,05 12,70 11,90 6,00 25,3 2.500 1,5 A1058   15,875 9,50 10,16 5,13 20,5 1.920 0,95
503/SF   25,40 17,02 15,88 8,20 35,5 3.500 2,5 SSA1058 ● 15,875 9,50 10,16 5,13 20,5 1.275 0,95
503/SF-SS ● 25,40 17,02 15,88 8,30 36,1 2.000 2,5 A1068   19,05 12,70 11,90 6,05 29,6 2.650 1,33
702/SF   31,75 17,02 19,05 10,20 36,5 5.600 3,3 SSA1068 ● 19,05 12,70 11,90 6,05 29,6 1.865 1,33
  A1088   25,40 15,75 15,80 8,05 37,5 5.490 2,27
SSA1088 ● 25,40 15,75 15,88 8,05 37,5 2.450 2,27

AMERIKANISCHE BAUART – LANGGLIED
C2048 * 25,40 7,95 7,94 4,01 17,0 1.080 0,46
C2058 * 31,75 9,53 10,16 5,13 20,4 1.770 0,75
C2068 * 38,10 12,70 11,91 6,05 24,8 2.650 1,38
C2088H * 50,80 15,88 15,88 7,97 34,4 5.500 1,9

execution bolzen - buchsen - rollen

EUROPAISCHE BAUART



AMERIKANISCHE BAUART – LANGGLIED
226PF D 12,70 7,75 8,51 3,05 3,08 1.980 1,18 C2049 * 25,40 7,95 15,88 4,01 16,8 1.080 0,76
136PF   15,875 9,50 10,16 3,20 18,2 1.300 0,9 C2059 * 31,75 9,53 19,05 5,13 20,4 1.770 0,93
140PF   19,05 11,70 12,07 3,20 21,7 1.850 1,12 C2069 * 38,10 12,70 22,23 6,05 24,8 2.650 1,78
140PF-1   19,05 11,70 12,07 4,20 21,7 1.200 1,07 C2089H * 50,80 15,88 28,58 7,97 34,4 5.500 3,33
147PF   25,40 17,02 15,88 5,00 33,9 3.620 2,44
SS147PF ● 25,40 17,02 15,88 5,00 33,9 2.550 2,46

● SS= rostfreiem stahl                   *= geraden laschen                             D = catena zweifach ketten
● alcuni tipi fornibili con rullo in materiale plastico
Umberto Saccone Sáb, 10/05/2014 - 10:06

Cadena de rodillos (type Side-bow)

Cadena de rodillos (type Side-bow)

catena side bow

numero REGINA   passo diam rullo largh interna diam max perno altezza max piastra spessore (nominale) interna / esterna largh perno ribadito ingombro max raggio min. carico di rottura medio peso netto al metro giunto tipo
----------------------   P P R L Dp Hi s A1 B raggio N kg/m
mm pollici mm mm mm mm mm mm mm. mm
A35 SB □ 9,525 3/8" 5,08 4,77 3,19 9,05 1,27 12,50 17,00 254 8,04 0,30 25
A40 SB   12,7 1/2" 7,92 7,85 3,46 12,07 1,53 16,50 23,00 356 10,79 0,57 25
A50 SB   15,875 5/8" 10,16 9,53 4,37 13,95 2,00 20,60 28,00 406 20,60 0,98 25
C2050 SB ◊ 31,75 1"1/4 10,16 9,53 4,37 15,15 2,00 20,60 28,00 762 20,60 0,61 25
A60 SB   19,05 3/4" 11,91 12,57 5,09 18,08 2,30 25,58 33,00 508 27,17 1,41 25
SSC2060H SB ◊ 38,1 1"1/2 11,91 12,57 5,09 18,08 3,15 29,35 35,00 750 27,17 1,51 25
A80 SB   25,4 1" 15,88 15,75 7,14 24,13 3,15 33,50 40,00 711 59,84 2,40 25
147 SB   25,4 1" 15,88 17,02 7,85 21,08 3,82/3,02 34,60 43,00 1.260 53,95 2,62 25

□ = catena a bussole fisse                                              ◊ = mallas rectas

numero Regina aletas che si possono montare sulle
  maglie interne maglie esterne
A35SB A1 K1 M35 M1
A40SB A1 K1 M35 M1 A1 K1 M35 M1
A50SB A1 K1 M35 M1 A1 K1 M35 M1
C2050SB A1 K1 M35 M1
A60SB A1 K1 M35 M1
SSC2060HSB A1 K1 M35 M1 A2 K2 M35-2 M2
147SB M35 M1 M35-2 M2
A80SB A1 K1 M35 M1
Umberto Saccone Sáb, 10/05/2014 - 10:09

Cadena para transportadores de acumulacion tipo Fly - roller

Cadena para transportadores de acumulacion tipo Fly - roller

catena a rulli trasporto accumulo fly roller 1

numero CATOR passo diametro rullo larghezza interna diametro max perno altezza max piastra passo trasversale ingombro max diametro rullo folle larghezza rullo folle carico medio di rottura peso netto al metro
  P Dr W Dp Hi Tp A R Lr kg kg/mt
mm mm mm mm mm mm mm. mm mm kg
103/T/AC 9,525 6,35 5,72 3,28 8,50 10,24 34,00 15,00 9,00 1.900 1,45
206/T/AC 12,70 8,51 7,75 4,44 11,80 13,92 45,00 17,00 13,50 3.600 2,55
304/T/AC 15,875 10,16 9,65 5,08 14,73 16,59 54,00 23,00 16,30 5.000 3,55
401/T/AC 19,05 12,07 11,68 5,72 16,13 19,46 62,00 28,00 17,50 6.000 4,75
503/T/AC 25,40 15,88 17,02 8,28 21,08 31,88 99,00 35,00 29,80 12.000 10,35
703/T/AC 31,75 19,05 19,60 10,19 26,05 36,45 113,00 40,00 45,00 18.000 13,95
904/T/AC 38,10 25,40 25,40 14,63 35,80 48,36 152,00 45,00 47,00 29.000
  • alcuni tipi in esecuzione quadrupla
  • alcuni tipi sono fornibili con inserto antifortunistica
  • alcuni tipi sono fornibili con rullo folle in materiale plastico

Catena tripla con rullo folle laterale

catena a rulli trasporto accumulo fly roller 2



catena a rulli trasporto accumulo fly roller 3

numero CATOR passo diametro rullo larghezza interna altezza max piastra scartamento ingombro max diametro rullo folle carico medio di rottura peso netto al metro
  P Dr W Hp E I R kg kg/mt
mm mm mm mm mm mm. mm kg
309 RE 9,525 6,35 5,72 8,30 10,24 34,00 9,00 2.600 1,80
328 RE 12,70 8,51 7,75 11,80 13,92 47,00 12,50 5.300 2,60
337 RE 15,875 10,16 9,65 14,00 16,59 55,00 15,00 7.500 3,40
352 RE 19,05 12,07 11,68 17,00 19,46 64,00 18,00 9.000 4,50
360 RE 25,40 15,88 17,02 23,00 31,88 103,00 22,00 12.000 7,30
  • anche in versione doppia con rullo folle laterale
  • alcuni tipi sono fornibili con inserto antifortunistica

Catena quadrupla con due file di rulli per accumulo

catena a rulli trasporto accumulo fly roller 4

catena a rulli trasporto accumulo fly roller 5

numero CATOR passo diametro rullo larghezza interna altezza max piastra scartamento ingombro max diametro rullo folle diametro rullo folle carico medio di rottura peso netto al metro
  P Dr L Hp E I R Rl kg kg/mt
mm mm mm mm mm mm. mm mm kg
428 TC.11 12,70 8,51 7,75 11,80 13,92 64,00 17,00 14,00 5.300 3,70
452 TC.10 19,05 12,07 11,68 17,00   84,00 28,00 18,00 9.000 1,80

● anche in altre composizioni e versioni

Catena semplice con rulli sporgenti laterali e rulli centrali per accumulo

catena a rulli trasporto accumulo fly roller 6

numero CATOR passo diametro rullo larghezza interna altezza max piastra scartamento ingombro max diametro rullo folle carico medio di rottura peso netto al metro
  P Dr L Hp E I R kg kg/mt
mm mm mm mm mm mm. mm kg
152 TC 19,05 12,07 11,68 17,00 31,00 48,50 24,00 3.300 3,10

● anche in altre composizioni e versioni

Tipo Cator CS285

catena a rulli trasporto accumulo fly roller 7

Tipo Cator CS276

catena a rulli trasporto accumulo fly roller 8

Catene doppie con rullo folle laterale

catena a rulli trasporto accumulo fly roller 9

numero CATOR passo diametro rullo larghezza interna altezza max piastra scartamento ingombro max estensione giunto diametro rullo folle superficie di lavoro
  P Dr L Hp E Le G R mm2
mm mm mm mm mm mm. mm mm
209 RE 9,525 6,35 5,72 8,50 10,24 33,60 1,50 9,00 56
228 RE 12,70 8,51 7,78 11,80 13,92 44,60 1,70 12,30 100
237 RE 15,875 10,16 9,65 14,70 16,59 53,20 2,00 15,00 137
252 RE 19,05 12,07 11,68 17,00 19,46 62,10 2,20 18,00 178
260 RE 25,40 15,88 17,02 23,00 31,88 99,00 3,50 22,00 420
Umberto Saccone Sáb, 10/05/2014 - 10:14

Cadenas con pinzas

Cadenas con pinzas
codice Cator materiale catena materiale morsetto passo larghezza interna diametro rullo forza morsetto tipologia morsetto
mm mm mm N
126TFK NC SS 12,7 7,75 8,51 50 TFK
SS126TFK SS SS 12,7 7,75 8,51 50 TFK
126TFNC/055 NC SS 12,7 7,75 8,51 85 TF
SS126TF/019 SS SS 12,7 7,75 8,51 85 TF
126TFO/P003 NC SS 12,7 7,75 8,51 60 TFO (sinistra)
126TF0/P004 NC SS 12,7 7,75 8,51 60 TFO (destra)
SS126TFO/000 SS SS 12,7 7,75 8,51 60 TFO (sinistra)
SS126TFO/001 SS SS 12,7 7,75 8,51 60 TFO (destra)
08B1AF NC SS 12,7 7,75 8,51 75 AF
08B1AFAUTO NC AUTO SS 12,7 7,75 8,51 75 AF
0BB1AFSS SS SS 12,7 7,75 8,51 75 AF
08B1BF NC SS 12,7 7,75 8,51 80 BF
08B1BFAUTO NC AUTO SS 12,7 7,75 8,51 80 BF
08B1BFSS SS SS 12,7 7,75 8,51 80 BF
08B1CF NC SS 12,7 7,75 8,51 60 CF
08B1CFAUTO NC AUTO SS 12,7 7,75 8,51 60 CF
08B1CFSS SS SS 12,7 7,75 8,51 60 CF
136TFK NC SS 15,875 9,65 10,16 55 TFK
SS136TFK SS SS 15,875 9,65 10,16 55 TFK
136TFKQ NC SS 15,875 9,65 10,16 55 TFK
SS136TFKQ SS SS 15,875 9,65 10,16 55 TFK
10B1BF NC SS 15,875 9,65 10,16 80 BF
10B1BFAUTO NC AUTO SS 15,875 9,65 10,16 80 BF
10B1BFSS SS SS 15,875 9,65 10,16 80 BF
10B1DF NC SS 15,875 9,65 10,16 60 DF
10B1DFAUTO NC AUTO SS 15,875 9,65 10,16 60 DF
10B1DFSS SS SS 15,875 9,65 10,16 60 DF
12B1EF NC SS 19,05 11,68 11,9 60 EF
12B1EFAUTO NC AUTO SS 19,05 11,68 11,9 60 EF
12B1EFSS SS SS 19,05 11,68 11,9 60 EF

NC = niquelada
NC AUTO = niquelada autolubricada
SS = acero inoxidale

le catene possono essere fornite con la pre-lubrificazione “a cera” (ciò garantisce una maggiore durata ed è adatta all’impiego alimentare)

TIPO CATOR "AF" ( STANDARD)

TIPO CATOR "BF" ( OSCILANTE )

TIPO CATOR "CF" ( HORIZONTAL )

TIPO CATOR "DF" ( DE BOTON )

TIPO CATOR "EF"





Umberto Saccone Jue, 04/05/2023 - 08:03

Rollenketten mit aufvulkanisiertem gummiprofil - 8000 chain series for easy fitting of attachments

Rollenketten mit aufvulkanisiertem gummiprofil - 8000 chain series for easy fitting of attachments



ROLLER CHAIN WITH ELASTOMER PROFILES
type n. 1 type n. 2
number Cator   pitch inner width diameter roller attachments type plate tipo cavallotto
P W R B d dg F G
mm mm mm mm mm mm mm mm
AG 121 simplex 9,53 5,72 6,35 17,55 1,03 2,5 9 9,05 sagomate 1
C121 – 150 simplex 9,53 5,72 6,35 17,55 1,03 2,5 9 9,05 straight 1
CG 226 double 12,7 7,75 8,51 24,1 1,4 4 12,4 28,4 sagomate 2
08B G2 double 12,7 7,75 8,51 24,2 1,5   12,3 28,4 sagomate 2
AG 126 simplex 12,7 7,75 8,51 23,2 1,4 3 11,4 12,85 sagomate 1
08B G1 simplex 12,7 7,75 8,51 24,2 1,6   12,3 14,6 sagomate 2
AG 135 simplex 15,88 6,48 10,16 28,8 1,53 2,3 12,6 13 sagomate 1
10A G1 simplex 15,88 9,4 10,16 31 1,6   17 17,5 sagomate 2
CG 236 double 15,88 9,65 10,16 29,5 2 4 14 34,34 sagomate 2
10B G2 double 15,88 9,65 10,16 30 1,5   17 33,3 sagomate 2
10B G1 simplex 15,88 9,65 10,16 30 1,6   17 16,8 sagomate 2
12B G2 double 19,05 11,68 12,07 36 1,85   16 39,1 sagomate 2
12B G1 simplex 19,05 11,68 12,07 36 1,85   21 19,6 sagomate 2
12A G1 simplex 19,05 12,57 11,91 37,1 1,85   21 21,4 sagomate 2
12A F1 G1 simplex 19,05 17 11,91 36 1,85   16 26 sagomate 2
16A G2 double 25,4 15,75 15,88 46 2,42   20 57,2 sagomate 2
16A G1 simplex 25,4 15,75 15,88 46 2,42   20 27,5 sagomate 2
16B G1 simplex 25,4 17,02 15,88 49 1,6   21,4 29,1 sagomate 2
20A G1 simplex 31,75 18,9 19,05 57,6 3,1   28 34 sagomate 2
20B G1 simplex 31,75 19,56 19,05 57 3,5   27 36 sagomate 2
24B G1 simplex 38,1 25,4 25,4 72,6 4,5   34 47 sagomate 2

some types available with straight plates

available other types

ROLLER CHAIN WITH "U" TYPE ATTACHMENTS WITHOUT ELASTOMER PROFILES
type n. 1 type n. 2
number Cator   pitch inner width diameter roller attachments     n° bore bore position
P W R B d F G m1 m2 C
mm mm mm mm mm mm mm mm mm mm
SG 226 double 12,7 7,75 8,51 24,1 1,4 8,4 28,4 12,5 12 4,5 2 1
08B U2 double 12,7 7,75 8,51 24,2 1,5 8,3 28,4 12,7   4 4 1
08B U2F9 double 12,7 7,75 8,51 26 1,5 8,3 28,4 12,7   4 4 2
08B U2F2 double 12,7 7,75 8,51 24,2 1,5 8,3 28,4 12,7 17,5 3,3 2 2
08B U1 simplex 12,7 7,75 8,51 24,2 1,6 8,3 14,6 12,7   4 4 2
10A U2F1 double 15,88 9,53 10,16 29 2,03 12 36,5 15,88 17,5 3,3 2 2
SG 236 double 15,88 9,65 10,16 29,5 2 10 34,34 15,8 14 4,04 2 1
10B U2 double 15,88 9,65 10,16 30 1,5 11,3 33,3 15,88   5 4 2
10B U1 simplex 15,88 9,65 10,16 30 1,6 11,3 16,8 15,88   5 4 2
10B U1F1 simplex 15,88 9,65 10,16 30     16,8 15,88   M5 2 2
10B U1F7 simplex 15,88 9,65 10,16 30     16,8 15,88     2 2
12B U2 double 19,05 11,68 12,07 36 1,85 12 39,1 19,05   5 4 2
12B U2F7 double 19,05 11,68 12,07 36 1,85 13,2 38,9 19,05 17,5 3,3 2 2
12B U1 simplex 19,05 11,68 12,07 36 1,85 13 19,6 19,05   5 4 2
12B U1F10 simplex 19,05 11,68 12,07 36     19,6 19,05   M5 2 2
16A U1 simplex 25,4 15,75 15,88 46 2,42 16 27,5 25,4   7 4 2
16A U1F2 simplex 25,4 15,75 15,88 49,5     27,3 25,4   M6 2 2
16B U2 double 25,4 17,02 15,88 49 1,6 16,2 60,93 25,4     4 2
16B U1 simplex 25,4 17,02 15,88 49 1,6 15,4 29,05 25,4   6 4 2
16B U1F3 simplex 25,4 17,02 15,88 49,5     30,3 25,4   M6 2 2
16B U1F4 simplex 25,4 17,02 15,88 47,8     29,8 25,4   M5 2 2
16B U1F7 simplex 25,4 17,02 15,88 49,5     27,3 25,4   M6 2 2
20B U1 simplex
 		 31,75 19,56 19,05 57 3,5 21 36 31,75     4 2
20B F2   31,75 19,56 19,05 57 3,5 21 36 31,75   8 4 2
24B U1 simplex 38,1 25,4 25,4 72,6 4,5 28 47 38,1   10 4 2
24B U1F4 simplex 38,1 25,4 25,4 72,6     47 38,1     2 2
C 24B U1 simplex 38,1 25,4 25,4 72,6     47 38,1   10 2 2
24B U1F4 simplex 38,1 25,4 25,4 72,6 4,5 28 47 38,1 17,5 3,3 2 2

some types available with straight plates

available other types

type A type B type C
type D type E type F

8000 chain series for easy fitting of attachments without rubber (SG) and with rubber CG)

numero REGINA Riferimento ISO R606 passo diametro rullo larghezza interna fornibile l'apposito smontacatene       Tipo 5
    P P R L smonta catene per catena montaggio facile serie 8000 regina
mm pollici mm mm
8126 08 B-1 12,7 1/2" 8,51 7,75
8136 10 B-1 15,875 5/8" 10,16 9,65
8140 12 B-1 19,05 3/4" 12,07 11,68

● fornibili con altri passi

Tipo 8126

catena montaggio facile regina serie 8000 1catena montaggio facile serie 8000 regina

Tipo 8136

catena regina montaggio facile seri 8000 7catena montaggio facile serie 8000 regina 5

Tipo 8140

catena regina serie 8000 montaggio facile 99catena regina montaggio facile serie 8000 regina 44

Umberto Saccone Mar, 03/06/2014 - 19:47

Langglied rollenketten, DIN 8181 BS 4687 ISO 1275

Langglied rollenketten, DIN 8181 BS 4687 ISO 1275

catena rulli passo lungo

Europaische bauart - UNI (geraden no laschen)

nummerero CATOR   ISO R606 teilung durchmesser rollen innere breite durchmesser bolzen hohe laschen lange bolzen lange max ketten bruchkraft gewicht parti staccate standard
      P R L Dp Hi A1 B kg kg giunto falsa
mm mm mm mm mm mm mm.
500/206 2126 208 B 25,40 8,51 7,75 4,44 11,81 16,50 24,30 1.900 0,52 25 13-30
700/304 2136 210 B 31,75 10,16 9,65 5,08 14,73 19,30 27,50 2.500 0,58 25 13-30
900/401 540 212 B 38,10 12,07 11,68 5,72 16,13 22,50 31,70 3.000 0,76 25 13
1200/503 547 216 B 50,80 15,88 17,02 8,28 21,08 36,00 46,80 6.000 1,69 25 13
1400/703 552 220 B 63,50 19,05 19,56 10,15 26,42 42,00 54,20 8.300 2,29 25 13
1500/904 557 224 B 76,20 25,40 25,40 14,55 33,40 53,40 66,60 14.500 4,40 25 13
1600/1104 562 228 B 88,90 27,94 30,99 15,85 37,08 65,10 79,90 19.000 5,58 25 13
1700/1201 565 232 B 101,60 29,21 30,99 17,75 42,29 66,00 81,80 23.000 5,72 25 13

Amerikanische bauart – ASA (geraden no laschen)

nummer CATOR   ISO R606 teilung durchmesser rollen innere breite durchmesser bolzen hohe laschen lange bolzen lange max ketten bruchkraft gewicht parti staccate standard
                        giunto falsa
500/203 2040 208 A 25,40 7,95 7,95 3,96 12,07 16,50 24,30 1.750 0,49 25-26 13-30
  2050 210 A 31,75 10,16 9,53 5,08 15,09 20,40 28,60 2.650 0,65 25 13-30
  2060 212 A 38,10 11,91 12,70 5,94 18,08 26,00 35,20 3.800 1,00 25 13
  2060H - 38,10 11,91 12,70 5,94 18,08 29,50 38,70 3.800 1,26 25 13
  2080 216 A 50,80 15,88 15,88 7,92 24,13 33,10 43,90 6.600 1,73 25 13
  2080H - 50,80 15,88 15,88 7,92 24,13 36,50 47,30 6.600 1,96 25 13
  2100 220 A 63,50 19,05 19,05 9,53 30,18 39,90 52,10 10.800 2,88 25 13
  2100H - 63,50 19,05 19,05 9,53 30,18 44,00 56,20 10.800 3,30 25 13
  2120 224 A 76,20 22,23 25,40 11,10 36,20 50,30 63,50 15.400 4,30 25 13
  2120H - 76,20 22,23 25,40 11,10 36,20 54,00 67,20 15.400 4,85 25 13

Amerikanische bauart – ASA (geraden laschen)

nummer CATOR       teilung durchmesser rollen innere breite durchmesser bolzen hohe laschen lange bolzen lange max ketten bruchkraft gewicht parti staccate standard
                          giunto falsa
  C2040   C208AS 25,40 7,95 7,95 3,96 12,10 16,50 24,30 1.750 0,50 25-26 13
  C2042 * C208AL 25,40 15,88 7,95 3,96 12,10 16,50 24,30 1.750 0,86 25-26 13
  C2050   C210AL 31,75 10,16 9,53 5,08 15,10 20,40 28,60 2.650 0,85 25 13
  C2052 * C210AL 31,75 19,05 9,53 5,08 15,10 20,40 28,60 2.650 1,34 25 13
C2050HV C2050H ◊   31,75 10,16 9,53 5,08 15,10 21,70 29,90 2.800 0,90 25 13
  C2052H ◊ - 31,75 19,05 9,53 5,08 15,10 21,70 29,90 2.800 1,39 25 13
  C2060H ○ - 38,10 11,91 12,70 5,94 18,00 29,20 38,70 3.800 1,49 25 13
§ C2060HV ○ - 38,10 11,91 12,70 5,94 18,00 29,20 38,70 3.800 1,49 25 13
  C2062H ○* - 38,10 22,23 12,70 5,94 18,00 29,20 38,70 3.800 2,20 25 13
  C2080H ○ - 50,80 15,88 15,88 7,92 22,20 36,50 47,30 6.600 2,38 25 13
  C2082H ○* - 50,80 28,58 15,88 7,92 22,20 36,50 47,30 6.600 3,42 25 13
  C2100H ○ - 63,50 19,05 19,05 9,53 29,50 43,60 56,20 10.900 3,71 25 13
  C2102H ○ - 63,50 39,67 19,05 9,53 29,50 43,60 56,20 10.900 5,94 25 13
  C2120H ○ - 76,20 22,23 25,40 11,10 36,00 53,80 67,20 15.400 5,35 25 13
  C2122H ○ - 76,20 44,45 25,40 11,10 36,00 53,80 67,20 15.400 8,47 25 13
◊ piastre rinforzate con foro centrale diam. 7 mm. ○ catena con perni copigliati, a richiesta
* fornibile a richiesta con rulli in resina acetalica § catena con piastre foro centrale diametro 8,2 mm

● alcuni tipi fornibili con rullo in materiale plastico

Umberto Saccone Sáb, 10/05/2014 - 10:19

Aletas per catene a rulli a passo lungo

Aletas per catene a rulli a passo lungo

TIPI A1 – K1 (aletta orizzontale a 1 foro)

attacchi per catena a passo lungoattacchi per catena passo lungo 2

per catena numero passo           ingombro max   sovrappeso unitario approx.
  P a b c d d1 e f attacco A1 attacco K1
mm mm mm mm mm mm mm. mm kg kg
2126 25,40 8,90 19,00 4,30 1,40 1,63 14,10 18,60 0,002 0,004
2136 31,75 7,70 18,00 5,00 1,63 1,63 29,00 36,00 0,007 0,014
C2040 25,40 9,10 19,00 3,20 1,53 1,53 12,70 19,10 0,002 0,004
C2042 25,40 9,10 19,00 3,20 1,53 1,53 12,70 19,10 0,002 0,004
C2050 31,75 11,10 25,40 5,20 2,03 2,03 15,90 24,20 0,007 0,014
C2052 31,75 11,10 25,40 5,20 2,03 2,03 15,90 24,20 0,007 0,014
C2060H 38,10 14,70 28,00 5,60 3,25 3,25 21,40 30,20 0,016 0,032
C2062H 38,10 14,70 28,00 5,60 3,25 3,25 21,40 30,20 0,016 0,032
C2080H 50,80 19,00 38,00 6,80 4,00 4,00 27,80 39,30 0,024 0,048
C2082H 50,80 19,00 38,00 6,80 4,00 4,00 27,80 39,30 0,024 0,048
C2100H 63,50 23,40 47,50 8,80 4,80 4,80 33,30 49,20 0,042 0,084
C2102H 63,50 23,40 47,50 8,80 4,80 4,80 33,30 49,20 0,042 0,084
C2120H 76,20 27,80 57,00 11,00 5,65 5,65 39,70 59,20 0,046 0,092
C2122H 76,20 27,80 57,00 11,00 5,65 5,65 39,70 59,20 0,046 0,092

TIPI M35 – M1 (aletta verticale a 1 foro)

attacchi per catena passo lungo 4

per catena numero passo             sovrappeso unitario approx.
  P b c d d1 e f attacco M35 attacco M1
mm mm mm mm mm mm. mm kg kg
C2040 25,40 19,00 5,20 1,53 1,53 11,10 19,50 0,002 0,004
C2042 25,40 19,00 5,20 1,53 1,53 11,10 19,50 0,002 0,004
C2050 31,75 25,40 6,40 2,03 2,03 14,30 24,60 0,007 0,014
C2052 31,75 25,40 6,40 2,03 2,03 14,30 24,60 0,007 0,014
C2060H 38,10 28,00 8,80 3,25 3,25 17,50 30,00 0,016 0,032
C2062H 38,10 28,00 8,80 3,25 3,25 17,50 30,00 0,016 0,032
C2080H 50,80 38,00 11,00 4,00 4,00 22,20 39,70 0,024 0,048
C2082H 50,80 38,00 11,00 4,00 4,00 22,20 39,70 0,024 0,048
C2100H 63,50 47,50 13,10 4,80 4,80 28,60 50,00 0,042 0,084
C2102H 63,50 47,50 13,10 4,80 4,80 28,60 50,00 0,042 0,084
C2120H 76,20 57,00 15,00 5,65 5,65 33,30 58,90 0,046 0,092
C2122H 76,20 57,00 15,00 5,65 5,65 33,30 58,90 0,046 0,092

TIPI A2-K2 (aletta orizzontale a 2 fori)

attacchi per catena passo lungo 8

per catena numero passo                 sovrappeso unitario approx.
  P a b c d d1 e f m attacco A2 attacco K2
mm mm mm mm mm mm mm. mm mm kg kg
2126 25,40 8,90 38,10 5,50 1,40 1,63 12,70 20,60 25,40 0,002 0,004
C2040 25,40 9,10 19,00 3,20 1,53 1,53 12,70 19,10 9,50 0,002 0,004
C2042 25,40 9,10 19,00 3,20 1,53 1,53 12,70 19,10 9,50 0,002 0,004
C2050 31,75 11,10 25,40 5,20 2,03 2,03 15,90 24,20 11,90 0,007 0,014
C2052 31,75 11,10 25,40 5,20 2,03 2,03 15,90 24,20 11,90 0,007 0,014
C2060H 38,10 14,70 28,00 5,60 3,25 3,25 21,40 30,20 14,30 0,016 0,032
C2062H 38,10 14,70 28,00 5,60 3,25 3,25 21,40 30,20 14,30 0,016 0,032
C2080H 50,80 19,00 38,00 6,80 4,00 4,00 27,80 39,30 19,00 0,024 0,048
C2082H 50,80 19,00 38,00 6,80 4,00 4,00 27,80 39,30 19,00 0,024 0,048
C2100H 63,50 23,40 47,50 8,80 4,80 4,80 33,30 49,20 23,80 0,042 0,084
C2102H 63,50 23,40 47,50 8,80 4,80 4,80 33,30 49,20 23,80 0,042 0,084
C2120H 76,20 27,80 57,00 11,00 5,65 5,65 39,70 59,20 28,60 0,046 0,092
C2122H 76,20 27,80 57,00 11,00 5,65 5,65 39,70 59,20 28,60 0,046 0,092

TIPI M35/2-M2 (aletta verticale a 2 fori)

attacchi per catena passo lungo 89

per catena numero passo               sovrappeso unitario approx.
  P b c d d1 e f m attacco M35/2 attacco M2
mm mm mm mm mm mm. mm mm kg kg
C2040 25,40 19,00 3,20 1,53 1,53 13,50 19,50 9,50 0,002 0,004
C2042 25,40 19,00 3,20 1,53 1,53 13,50 19,50 9,50 0,002 0,004
C2050 31,75 25,40 5,20 2,03 2,03 15,90 24,60 11,90 0,007 0,014
C2052 31,75 25,40 5,20 2,03 2,03 15,90 24,60 11,90 0,007 0,014
C2060H 38,10 28,00 5,60 3,25 3,25 19,10 30,00 14,30 0,016 0,032
C2062H 38,10 28,00 5,60 3,25 3,25 19,10 30,00 14,30 0,016 0,032
C2080H 50,80 38,00 6,80 4,00 4,00 25,40 39,70 19,00 0,024 0,048
C2082H 50,80 38,00 6,80 4,00 4,00 25,40 39,70 19,00 0,024 0,048
C2100H 63,50 47,50 8,60 4,80 4,80 31,80 50,00 23,80 0,042 0,084
C2102H 63,50 47,50 8,60 4,80 4,80 31,80 50,00 23,80 0,042 0,084
C2120H 76,20 57,00 11,00 5,65 5,65 37,30 59,00 28,60 0,046 0,092
C2122H 76,20 57,00 11,00 5,65 5,65 37,30 59,00 28,60 0,046 0,092

TIPI D1 (catena a perni sporgenti)

perni sporgenti catena passo lungo

per catena numero passo diametro max perno     sovrappeso unitario approx.     per catena numero passo diametro max perno     sovrappeso unitario approx.
  P r t u D1       P r t u D1
mm mm mm mm mm     mm mm mm mm mm
C2040 25,40 3,96 16,70 9,50 0,001     C2062H 38,10 5,94 27,80 14,60 0,003
C2042 25,40 3,96 16,70 9,50 0,001     C2080H 50,80 7,92 35,30 19,00 0,014
C2050 31,75 5,08 21,00 11,90 0,002     C2082H 50,80 7,92 35,30 19,00 0,014
C2052 31,75 5,08 21,00 11,90 0,002     C2100H 63,50 9,53 43,40 23,80 0,019
C2050H 31,75 5,08 21,80 11,90 0,002     C2102H 63,50 9,53 43,40 23,80 0,019
C2052H 31,75 5,08 21,80 11,90 0,002     C2120H 76,20 11,10 52,40 28,60 0,032
C2060H 38,10 5,94 27,80 14,60 0,003     C2122H 76,20 11,10 52,40 28,60 0,032
Umberto Saccone Sáb, 10/05/2014 - 14:11

Cadena de rodillos con aletas horizontal DIN 8187

Cadena de rodillos con aletas horizontal DIN 8187

attacchi per catena rulli 1

tipo REGINA

numero CATOR ISO R606 passo diametro rullo larghezza interna   carico rottura
--------------------- ----------- P R L hw1 hw2 X1 X2 Z1 Z2 d1 d2 I1 I2 m minimo
mm mm mm mm mm mm mm mm mm mm mm mm mm mm kg. ca.
103/OR – 121 06 B-1 9,525 6,35 5,72 6,50 6,50 9,50 9,50 27,00 27,00 3,50 3,50 8,00 17,50 9,50 980
206/OR – 126 08 B-1 12,70 8,51 7,75 8,40 8,40 14,10 14,10 37,20 37,20 4,30 4,30 9,50 23,20 12,70 1.860
304/OR – 136 10 B-1 15,875 10,16 9,65 10,40 10,40 15,90 15,90 47,60 47,60 5,20 5,20 14,10 28,80 15,90 2.450
401/OR – 140 12 B-1 19,05 12,07 11,68 12,00 12,00 17,50 17,50 51,60 63,20 5,60 5,60 16,00 35,00 19,00 3.300
503/OR – 147 16 B-1 25,40 15,88 17,02 15,90 15,90 25,40 25,40 72,60 77,60 6,80 6,80 19,00 46,00 25,40 6.335
703/OR – 152 20 B-1 31,75 19,05 19,56 19,85   31,75   85,70   8,40   25,25     9.850

tipo Arnold & Stolzemberg
103/OR – AS 06 B-1 9,525 6,35 5,72 6,70 6,70 9,80 9,80 28,50 28,50 3,20 3,20 8,00 17,60 9,50 980
206/OR – AS 08 B-1 12,70 8,51 7,75 8,50 8,50 13,80 13,80 41,90 41,90 4,30 4,30 11,00 24,40 12,70 1860
304/OR – AS 10 B-1 15,875 10,16 9,65 10,50 10,50 15,80 15,80 48,50 48,50 5,30 5,30 14,00 29,90 15,90 2450
401/OR – AS 12 B-1 19,05 12,07 11,68 12,20 12,20 17,60 17,60 54,60 54,60 6,40 6,40 18,00 35,60 19,00 3300
503/OR – AS 16 B-1 25,40 15,88 17,02 17,00 17,00 29,00 29,00 83,80 83,80 8,40 8,40 23,80 46,00 25,40 6335
703/OR – AS 20 B-1 31,75 19,05 19,56 21,00 21,00 34,50 34,50 98,70 98,70 10,50 10,50 30,00 57,00 31,70 9850
904/OR – AS 24 B-1 38,10 25,40 25,40 28,00 28,00 44,00 44,00 124,70 124,70 10,50 10,50 36,00 71,80 38,10 17.000
  • le quote delle alette non sono impegnative
  • si possono fornire catene a rulli ASA con alette
  • si possono fornire catene a rulli UNI e ASA con alette con altre misure
  • si possono fornire catene a rulli in acciaio inox
  • si possono fornire catene a rulli con O-ring
Umberto Saccone Sáb, 10/05/2014 - 14:19

Cadena de rodillos con aletas vertical DIN 8187

Cadena de rodillos con aletas vertical DIN 8187

attacchi verticali per catena rulli

tipo REGINA

numero CATOR ISO R606 passo diam. rullo largh. interna   spessore esterna spessore interna carico rottura
--------------------- ---------- P R L h1 h2 k1 k2 I1 I2 d1 d2 M s s kg. ca.
mm mm mm mm mm mm mm mm mm mm mm mm mm mm
103/VE – 121 06 B-1 9,525 6,35 5,72 9,50   13,50   8,00   3,50     1,03 1,30 980
206/VE – 126 08 B-1 12,70 8,51 7,75 14,10 14,10 19,20 19,20 9,50 23,20 4,30 4,30 12,70 1,40 1,63 1.860
304/VE – 136 10 B-1 15,875 10,16 9,65 15,90 15,90 23,70 23,70 14,10 28,80 5,20 5,20 15,90 1,63 1,63 2.450
401/VE – 140 12 B-1 19,05 12,07 11,68 17,90 17,90 26,20 32,00 16,00 35,00 5,60 5,60 19,00 1,80 1,80 3.300
503/VE – 147 16 B-1 25,40 15,88 17,02 26,00 26,00 35,00 36,80 19,00 46,00 6,80 6,80 25,40 3,00 4,00 6.335
703/VE – 152 20 B-1 31,75 19,05 19,56 31,75   42,00   25,25   8,40     3,35 4,00 9.850

tipo Arnold & Stolzemberg
103/VE – AS 06 B-1 9,525 6,35 5,72 10,20 10,20 14,50 14,50 8,00 17,60 3,20 3,20 9,50 1,00 1,25 980
206/VE – AS 08 B-1 12,70 8,51 7,75 13,70 13,70 20,80 20,80 11,00 24,40 4,30 4,30 12,70 1,51 1,51 1.860
304/VE – AS 10 B-1 15,875 10,16 9,65 16,20 16,20 24,00 24,00 14,00 29,90 5,30 5,30 15,80 1,51 1,51 2.450
401/VE – AS 12 B-1 19,05 12,07 11,68 18,20 18,20 28,10 28,10 18,00 35,60 6,40 6,40 19,00 1,76 1,76 3300
503/VE – AS 16 B-1 25,40 15,88 17,02 27,20 27,20 40,00 40,00 23,80 46,00 8,40 8,40 25,40 3,00 3,70 6335
703/VE – AS 20 B-1 31,75 19,05 19,56 33,00 33,00 47,50 47,50 30,00 57,00 10,50 10,50 31,70 4,10 4,40 9850
904/VE – AS 24 B-1 38,10 25,40 25,40 42,70 42,70 61,50 61,50 36,00 71,80 10,50 10,50 38,10 5,00 5,40 17.000
  • le quote delle alette non sono impegnative
  • si possono fornire catene a rulli UNI e ASA con alette con altre misure
  • si possono fornire catene a rulli ASA con alette
  • si possono fornire catene a rulli in acciaio inox
  • si possono fornire catene a rulli con O-ring
Umberto Saccone Sáb, 10/05/2014 - 14:27

Rollenketten mit special attachments typ verzahnten / wing / "V" / saw / pusher / tower / trapezoid / irregular

Rollenketten mit special attachments typ verzahnten / wing / "V" / saw / pusher / tower / trapezoid / irregular

catena rulli attacchi a puntacatena rulli attacchi a punta 4

nummer CATOR ISO R606 P x L teilung durchmesser rollen innere breite hohe laschen hohe winkel teilung winkel scartamento lange bolzen superficie di lavoro bruchkraft average gewicht
    zoll P R L Hp Ha Pa E mm mm2 kg kg/m
mm mm mm mm mm mm mm.
128 AP eifach 08 B-1 1/2"X7,75 12,70 8,51 7,75 11,80 15,00 25,40 - 18,50 50,00 1.900 0,75
228 AP zweifach 08 B-2 1/2"X7,75 12,70 8,51 7,75 11,80 15,00 25,40 13,92 32,50 100,00 3.600 1,42
328 AP dreifach 08 B-3 1/2"X7,75 12,70 8,51 7,75 11,80 15,00 25,40 13,92 47,00 150,00 5.300 2,11
● fornibili anche con dente inclinato
● avaible with others pitch

Thermoforming sticker chains

ketten (ISO R606) P x L teilung durchmesser rollen innere breite
    P R L
zoll mm mm mm
08 B-2 1/2"X7,75 12,70 8,51 7,75
08 A-1 1/2"X7,85 12,70 7,92 7,85
10 A-1 5/8"X9,65 15,88 10,16 9,65

attachment shape options

catena rulli trasportatori film plastici 1

guide options

tipi guida per catena rulli trasporto film plastici

some types of attachments available (for example):

verzahnte ( holzindustrie )

catena rulli attacco a seghetto

wing

 catena rulli attacchi ad ala

 "V" ( prismenlaschenketten )

 catena rulli attacchi a v

trapezoid

 catena rulli attacchi trapezio

pusher

 catena rulli attacchi spintore

tower

 catena rulli attacchi a torre
Umberto Saccone Mar, 03/06/2014 - 19:41

Cadena de rodillos con eje alargados

Cadena de rodillos con eje alargados

 catena rulli perni sporgenti

numero CATOR Riferimento ISO R606 P x L passo diam rullo largh int diam. perno sporgente standard perni doppi standard perni tripli
    pollici P R b1 d2 L V L V
mm mm mm mm mm mm mm. mm
103/S/PS 06 B-1 3/8"X5,7 9,525 6,35 5,70 3,28 22,70 11,00 33,00 21,30
206/S/PS 08 B-1 1/2"X7,75 12,70 8,51 7,75 4,45 30,40 14,90 44,30 28,80
304/S/PS 10 B-1 5/8"X9,65 15,875 10,16 9,65 5,08 35,40 17,70 52,00 34,30
401/S/PS 12 B-1 3/4"X11,7 19,05 12,07 11,70 5,72 41,40 20,70 60,90 40,20
503/S/PS 16 B-1 1"X17,02 25,40 15,88 17,02 8,28 66,80 33,80 98,70 65,40
703/S/PS 20 B-1 1"1/4X19,6 31,75 19,05 19,60 10,19 77,90 38,80 114,40 74,80
904/S/PS 24 B-1 1"1/2X25,4 38,10 25,40 25,40 14,63 101,00 50,40 149,40 98,80
  • tali catene si possono fornire con perni sporgenti dai due lati
  • a richiesta si possono fornire con altre dimensioni di perno
  • a richiesta si può posizionare il perno sporgente a passi alternati
  • a richiesta si possono fornire tali catene serie ASA e serie ASA passo lungo
  • a richiesta si possono fornire con perni concentrici- eccentrici
perni sporgenti dai 2 lati perno con coppiglia perno con molletta
catena rulli perni sporgenti dai due lati catena rulli perni sporgenti coppigliati

catena rulli perni sporgenti 4
Umberto Saccone Sáb, 10/05/2014 - 14:40

Catene PIN OVEN – PIN OVEN chains for can industry

Catene PIN OVEN – PIN OVEN chains for can industry
Catene PIN OVEN – PIN OVEN chains for can industry

Le catene PIN OVEN sono utilizzate negli impianti di verniciatura e xerigrafia delle lattine. Pin oven chain are used in can painting and labeling lines

Code brand Regina Chain base chain pin tip diameter pin tip geometry pin tip material A (=center-line to end of pin tip) B (= side plate to end of pin tip) spring
    mm     mm mm
A60F/1011 12A-1 21 conical PEEK 190,95 179,4 yes
A60F/1026 12A-1 18 conical PEEK 190,95 179,4 yes
A60F/1018 12A-1 24 tulip PEEK 190,95 179,4 yes
A60F/1017 12A-1 21 conical PEEK 157,6 146,05 yes
A60F/1020 12A-1 21 conical PEEK 173,45 161,9 yes
A60F/1021 12A-1 21 conical PEEK 176,65 165,1 yes
A60F/1016 12A-1 21 conical PEEK 195,7 184,15 yes
A60F/1023 12A-1 21 conical PEEK 202,05 190,5 yes
A60F/1025 12A-1 21 conical PEEK 205,25 193,7 yes
A60F/1022 12A-1 21 conical PEEK 208,4 196,85 yes
A60F/1013 12A-1 21 conical PEEK 214,75 203,2 yes
A60F/1024 12A-1 21 conical PEEK 221,05 209,5 yes
A60FOR/1019 12A-1 O-RING 21 conical PEEK 189,85 177,3 yes
A60FOR/1021 12A-1 O-RING 21 conical PEEK 214,75 202,2 yes

Possiamo fornire anche altre tipologie non presenti nella tabella. Pin extension that aren’t listed here above can be supplied on request
Chain brand Regina pin surface is nitrided for higher wear resistance
Chain brand Regina is supplied prelubricated with synthetic oil, suitable for high temperature
oven chains beverage cans
oven chains beverage cans

Pin tip geometry
conical oven chains beverage cans
tulip oven chains beverage cans
special oven chains beverage cans
Umberto Saccone Mar, 01/10/2024 - 17:31

Stauforderketten

Stauforderketten

Catene con alette per trasporto ad accumulo

numero CATOR   passo diametro rullo larghezza interna diametro rullo folle interasse
    P R L diam D * h
mm mm mm mm mm
103/VE/ACC/1   9,525 6,35 5,70 12,00 10,20
206/VE/ACC/1   12,70 8,51 7,80 15,00 14,50
304/VE/ACC/1   15,875 10,16 9,50 20,00 18,80
401/VE/ACC/1 (vedere 152T) 19,05 12,07 11,70 20,00 17,90
503/VE/ACC/1 (vedere 161T) 25,40 15,88 17,00 30,00 26,00

● rulli in acciaio (o in materiale plastico a richiesta)                     * Il diametro D può variare a richiesta

Catene con alette per trasporto ad accumulo

numero CATOR   passo diametro rullo larghezza interna diametro rullo folle interasse
    P R L diam D W
mm mm mm mm mm
103/VE/ACC/2 110/4 9,525 6,35 5,70 9,00 10,00
206/VE/ACC/2 128/4 12,70 8,51 7,80 10,00 13,00
304/VE/ACC/2 138/4 15,875 10,16 9,50 13,00 15,75
401/VE/ACC/2 152/4 19,05 12,07 11,70 18,00 17,90
503/VE/ACC/2 - 25,40 15,88 17,00 23,00 26,00

Catene con alette per trasporto ad accumulo

numero CATOR passo diametro rullo larghezza interna diametro rullo folle interasse altezza piastra scartamento carico medio di rottura peso al metro
  P d2 L R W Hp E   kg/mt
mm mm mm mm mm mm mm N kg
210/4 9,525 6,35 5,72 9,00 10,00 8,50 10,24 1900 1,62
228/4 12,70 8,51 7,75 10,00 13,00 11,80 13,92 3600 2,98
237/4 15,875 10,16 9,65 13,00 15,75 14,00 16,59 5000 4,17
252/4 19,05 12,07 11,68 18,00 17,90 17,00 19,46 6000 5,60

Catene con alette per trasporto ad accumuloCatene con alette per trasporto ad accumulo

numero CATOR passo diametro rullo larghezza interna diametro rullo folle interasse altezza piastra ingombro max carico medio di rottura peso al metro
  P d2 L R W Hp I   kg/mt
mm mm mm mm mm mm mm N kg
152/T 19,050 12,07 11,68 20,00 17,90 17,00 25,00 3000 2,53
161/T 25,40 15,88 17,02 30,00 26,00 23,00 36,00 6000 6,00

Catena semplice con 3 rulli portanti superiori

Catene con alette per trasporto ad accumuloCatene con alette per trasporto ad accumulo

numero CATOR passo diametro rullo larghezza interna diametro rullo folle interasse altezza piastra ingombro max carico medio di rottura peso al metro
  P d2 L R W Hp I   kg/mt
mm mm mm mm mm mm mm N kg
163/T 25,4 15,88 17,02 15,00 19,90 23,00 36,00 6000 5,45

Catena semplice passo 50 con rullo portante folle superiore

Catene con alette per trasporto ad accumuloCatene con alette per trasporto ad accumulo

numero CATOR passo diametro rullo larghezza interna diametro rullo folle interasse altezza piastra ingombro max carico medio di rottura peso al metro
  P d2 L R W Hp I   kg/mt
mm mm mm mm mm mm mm N kg
250 R20 50,000 20,00 26,00 20,00 15,00 36,00 52,00 4200 5,31

Catena semplice con rulli folli bilaterali coassiali

Catene con alette per trasporto ad accumulo

numero CATOR passo diametro rullo larghezza interna diametro rullo folle altezza piastra ingombro max carico medio di rottura peso al metro
  P d2 L R Hp I   kg/mt
mm mm mm mm mm mm N kg
128 RC 12,700 8,51 7,75 16,00 11,80 35,10 1900 1,80
137 RC 15,875 10,16 9,65 19,00 14,00 40,70 2500 2,60
152 RC 19,050 12,07 11,68 22,00 17,00 50,10 3000 3,80
160 RC 25,400 15,88 17,02 28,00 23,00 69,00 6000 6,05

● in esecuzione anche falsati

Umberto Saccone Sáb, 10/05/2014 - 14:43

Trasporto pesante:perni pieni e forati,piastre disassate e raschianti, nastri trasportatori

Trasporto pesante:perni pieni e forati,piastre disassate e raschianti, nastri trasportatori Umberto Saccone Dom, 28/10/2012 - 07:59

Cadenas de manutention - metric pulgadas - eje lleno

Cadenas de manutention - metric pulgadas - eje lleno

catena rulli trasporto

numero CATOR passo larghezza interna diametro rullo diametro bussola diametro perno altezza piastra spessore piastra     carico di rottura peso catena al metro
------------- P L D2 D5 D6 H S F1 F2
mm mm mm mm mm mm mm mm mm N kg/mt
103 50,00 11,50 25,00 8,35 5,70 15,00 2,00 23,80 14,60 16.000 1,40
200 50,00 11,50 25,00 8,35 5,70 15,00 3,00 27,00 16,50 18.000 1,70
206 50,00 11,50 25,00 11,00 8,00 20,00 3,00 28,80 16,50 22.000 1,90
205 ◊ 50,00 11,50 25,00 8,35 5,70 18,00 2,50 25,50 15,40 18.000 1,70
205SS ▪▪ 50,00 11,50 25,00 8,35 5,70 18,00 2,50 25,50 15,40 18.000 1,70
206R 50,00 11,50 25,00 11,00 8,00 20,00 3,00 28,80 16,50 45.000 1,90
500 50,00 15,00 31,00 13,20 10,00 25,00 4,00 36,60 20,70 45.000 3,90
400 + 50,00 15,00 31,00 13,20 10,00 23,00 3,00 32,60 19,20 35.000 3,00
400SS + ▪▪ 50,00 15,00 31,00 13,20 10,00 23,00 3,00 32,60 19,20 30.000 3,00
500R 50,00 15,00 31,00 13,20 10,00 25,00 4,00 36,60 20,70 75.000 3,90
202 69,00 11,50 25,00 8,35 5,70 15,00 3,00 27,00 16,50 18.000 1,50
203 75,00 11,50 25,00 8,35 5,70 20,00 3,00 27,00 16,50 18.000 1,70
401 75,00 15,00 31,00 13,20 10,00 25,00 3,00 32,60 19,20 35.000 2,80
501 75,00 15,00 31,00 13,20 10,00 25,00 4,00 36,60 20,70 45.000 3,20
701 75,00 22,00 40,00 17,00 12,00 35,00 4,00 44,00 25,00 75.000 5,90
204 100,00 11,50 25,00 8,35 5,70 20,00 3,00 27,00 16,50 18.000 1,40
402 100,00 15,00 31,00 13,20 10,00 25,00 3,00 36,60 19,20 35.000 2,30
502 100,00 15,00 31,00 13,20 10,00 25,00 4,00 36,60 20,70 45.000 2,70
703 100,00 22,00 40,00 17,00 12,00 35,00 4,00 44,00 25,00 75.000 4,90
503 125,00 15,00 31,00 13,20 10,00 25,00 4,00 36,60 20,70 45.000 2,50
704 125,00 22,00 40,00 17,00 12,00 35,00 4,00 44,00 25,00 75.000 4,40
504 150,00 15,00 31,00 13,20 10,00 25,00 4,00 36,60 20,70 45.000 2,40
705 150,00 22,00 40,00 17,00 12,00 35,00 4,00 44,00 25,00 75.000 4,00

Aletas

catena rulli trasporto attacchi

numero CATOR tipologia attacchi passo                 sovrappeso unitario attacco
    P a b c d d1 e f s kg
mm mm mm mm mm mm mm mm mm
205B * 50,00 14,00 32,00 46,00 6,50 - 45,00 - 2,50 0,035
400B * ■ 50,00 16,50 31,00 60,00 10,00 8,50 48,50 25,00 3,00 0,050
400SB * 50,00 16,50 42,00 30,00 10,00 - 57,00 - 3,00 0,035
500BR * ■ 50,00 17,50 34,00 60,00 10,00 9,00 50,00 30,00 4,00 0,070
500B * ■ 50,00 22,00 45,00 45,00 10,00 8,50 61,50 25,00 4,00 0,070
205 * 50,00 24,00 22,00 46,00 6,50 - 36,00 - 2,50 0,035
205SS ▪▪ * 50,00 24,00 22,00 46,00 6,50 - 36,00 - 2,50 0,035
206 * 50,00 24,00 23,00 40,00 6,50 - 38,00 - 3,00 0,035
206R * 50,00 24,00 23,00 40,00 6,50 - 38,00 - 3,00 0,035
103 * 50,00 25,00 21,00 41,00 6,50 - 32,00 - 2,00 0,023
200 * 50,00 25,00 23,50 41,00 6,50 - 34,00 - 3,00 0,035
400SA * 50,00 28,00 31,00 30,00 10,00 - 46,00 - 3,00 0,035
400 * ■ 50,00 35,00 31,00 60,00 10,00 8,50 48,50 25,00 3,00 0,080
400SS * ■ 50,00 35,00 31,00 60,00 10,00 8,50 48,50 25,00 3,00 0,080
500 * ■ 50,00 35,00 32,00 45,00 10,00 8,50 48,50 25,00 4,00 0,070
202 * 69,00 27,00 24,00 66,00 6,50 - 34,00 - 3,00 0,050
701 ■ 75,00 26,00 38,00 50,00 10,00 9,00 66,50 25,00 4,00 0,100
203 * 75,00 27,00 34,00 45,50 6,50 - 46,00 - 3,00 0,055
401 * ■ 75,00 30,00 28,00 60,00 10,00 9,00 41,00 30,00 3,00 0,060
501 ▲ 75,00 30,00 29,00 60,00 10,00 9,00 44,50 30,00 4,00 0,080
703B ▲ 100,00 26,00 38,00 70,00 10,00 9,00 68,50 35,00 4,00 0,120
402 ▲ 100,00 35,00 31,00 70,00 10,00 9,00 46,50 35,00 3,00 0,085
502 ▲ 100,00 35,00 32,00 70,00 10,00 9,00 48,50 35,00 4,00 0,100
703 ▲ 100,00 40,00 38,00 70,00 10,00 9,00 54,50 35,00 4,00 0,140
704 ▲ 125,00 26,00 40,00 100,00 10,00 9,00 62,50 70,00 4,00 0,150
503 * ■ ◦ 125,00 35,00 32,00 70,00 10,00 9,00 56,00 35,00 4,00 0,160
705 ■ 150,00 26,00 40,00 100,00 10,00 9,00 56,50 50,00 4,00 0,180
504 * ■ ◦ 150,00 35,00 32,00 100,00 10,00 9,00 56,00 50,00 4,00 0,250



▪▪ = esecuzione in acciaio inossidabile + = catena a piastre sagomate
◊ = disponibile anche con perni sporgenti diametro 10x30 mm ogni 100 mm ○ = esecuzione zincata

● versioni alternative: ● legenda attacchi:
* = attacchi a 1 foro
- rulli in nylon, delrin, etc. ■ = attacchi a 2 fori
- a perni sporgenti ▲ = attacchi a 3 fori
- trattamenti superficiali di zincatura, nichelatura, cadmiatura ◦ = attacchi saldati

● fornibili le relative ruote
Umberto Saccone Sáb, 10/05/2014 - 14:57

Cadenas para transportadores - passo metrico e pollici - a perni forati - non unificate

Cadenas para transportadores - passo metrico e pollici - a perni forati - non unificate

catena rulli trasporto

numero CATOR passo larghezza interna diametro rullo diametro bussola diametro perno esterno diametro perno interno altezza piastra spessore piastra     carico di rottura peso catena al metro
  P L D2 D5 D6 D7 H S F1 F2 N kg/mt
mm mm mm mm mm mm mm mm mm mm
3520Z○+ 35,00 16,00 20,00 17,00 14,00 10,20 26,00 2,50 30,00 16,70 25.000 2,20
W1667+ 40,00 9,00 22,00 12,00 9,00 6,20 18,00 2,50 23,00 13,00 15.500 1,70
W1948+ 40,00 13,00 25,00 15,00 12,00 8,90 22,00 3,00 29,00 16,70 21.000 2,40
260+ 41,75 20,50 17,00 13,80 11,00 8,30 22,00 3,00 36,00 22,70 27.000 1,50
260SS▪▪+ 41,75 20,50 17,00 13,80 11,00 8,30 22,00 3,00 36,00 22,70 13.500 1,50
260RZ○+ 41,75 20,50 17,00 13,80 11,00 8,30 22,00 3,00 36,00 22,70 35.000 1,90
260RBZ○+ 41,75 20,50 17,00 13,80 11,00 8,30 22,00 3,00 36,00 22,70 50.000 1,90
261+ 50,00 10,00 30,00 16,00 11,50 8,20 25,50 3,00 26,50 14,50 60.000 2,20
250 50,00 11,50 25,00 11,00 9,00 6,20 20,00 2,50 26,00 14,50 30.000 1,80
250R 50,00 11,50 25,00 11,00 9,00 6,20 20,00 2,50 26,00 14,50 38.000 1,80
250SS▪▪ 50,00 11,50 25,00 11,00 9,00 6,20 20,00 2,50 26,00 14,50 25.000 1,80
W2795+ 50,00 11,50 25,00 16,00 13,20 10,50 23,00 2,50 25,00 15,00 16.000 1,80
W3635 50,00 15,00 31,00 17,00 14,00 10,20 25,00 3,00 31,00 17,50 35.000 3,00
400C+ 50,00 15,00 31,00 17,00 14,00 10,20 25,00 3,00 31,00 17,50 35.000 3,00
500C 50,00 15,00 31,00 17,00 14,00 10,20 25,00 4,00 35,00 19,50 40.000 3,60
500CRP 50,00 15,00 31,00 17,00 14,00 10,20 25,00 4,00 35,00 19,50 65.000 3,60
500CSS▪▪ 50,00 15,00 31,00 17,00 14,00 10,20 25,00 4,00 35,00 19,50 40.000 3,60
262+ 50,80 10,00 30,00 16,00 11,50 8,20 25,50 3,00 26,50 14,50 60.000 2,10
262SS▪▪+ 50,80 10,00 30,00 16,00 11,50 8,20 25,50 3,00 26,50 14,50 32.000 2,10
W3865AR+ 60,00 10,00 30,00 16,00 11,50 8,20 25,50 3,00 26,50 14,50 60.000 1,50
W3604R+ 63,00 10,00 30,00 16,00 11,50 8,20 25,50 3,00 26,50 14,50 60.000 1,50
6540C+ 65,00 18,00 40,00 17,00 14,00 10,20 25,00 4,00 38,00 21,00 40.000 4,80
501C 75,00 15,00 31,00 17,00 14,00 10,20 25,00 4,00 35,00 19,50 40.000 3,10
501CSS▪▪ 75,00 15,00 31,00 17,00 14,00 10,20 25,00 4,00 35,00 19,50 40.000 3,10
701C 75,00 22,00 40,00 23,00 18,00 12,20 35,00 4,00 42,00 24,00 60.000 4,60
263+ 100,00 10,00 30,00 16,00 11,50 8,20 25,30 3,00 26,50 14,50 60.000 2,20
502C 100,00 15,00 31,00 17,00 14,00 10,20 25,00 4,00 35,00 19,50 40.000 2,60
502CSS▪▪ 100,00 15,00 31,00 17,00 14,00 10,20 25,00 4,00 35,00 19,50 40.000 2,60
703C 100,00 22,00 40,00 23,00 18,00 12,20 35,00 4,00 42,00 24,00 60.000 4,60
503C 125,00 15,00 31,00 17,00 14,00 10,20 25,00 4,00 35,00 19,50 40.000 2,40
704C 125,00 22,00 40,00 23,00 18,00 12,20 35,00 4,00 42,00 24,00 60.000 4,60
W1521/1+♣ 125,00 30,00 60/76 25,00 20,00 14,50 40,00 5,00 56,00 31,00 70.000 9,00
504C 150,00 15,00 31,00 17,00 14,00 10,20 25,00 4,00 35,00 19,50 40.000 2,30
705C 150,00 22,00 40,00 23,00 18,00 12,20 35,00 4,00 42,00 24,00 60.000 4,60
▪▪ = esecuzione in acciaio inossidabile ● versioni alternative:
○ = esecuzione zincata - rulli in nylon, delrin, etc.
+ = catena a piastre sagomate - a bussola
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● fornibili le relative ruote
Umberto Saccone Sáb, 24/05/2014 - 11:11

Cadenas para transportatoders - passo metrico - mallas realzadas - non unificate

Cadenas para transportatoders - passo metrico - mallas realzadas - non unificate

catena rulli trasporto

numero CATOR passo larghezza interna diametro rullo diametro bussola diametro perno altezza piastra altezza piastra spessore piastra     carico di rottura peso catena al metro
  P L D2 D5 D6 H H1 S F1 F2 N kg/mt
mm mm mm mm mm mm mm mm mm mm
350Z○ 50,00 11,50 18,00 8,35 5,70 17,50 10,00 2,50 25,50 15,40 18.000 1,20
351 50,00 11,50 25,00 8,35 5,70 25,00 16,50 2,00 23,80 14,60 16.000 2,00
352 50,00 15,00 31,00 13,20 10,00 30,00 17,50 4,00 36,60 20,70 45.000 4,50
352SS▪▪ 50,00 15,00 31,00 13,20 10,00 30,00 17,50 4,00 36,60 20,70 45.000 4,50
353 75,00 15,00 31,00 13,20 10,00 30,00 17,50 4,00 36,60 20,70 45.000 3,80
353SS▪▪ 75,00 15,00 31,00 13,20 10,00 30,00 17,50 4,00 36,60 20,70 45.000 3,80
354 100,00 15,00 31,00 13,20 10,00 30,00 17,50 4,00 36,60 20,70 45.000 3,50
354SS▪▪ 100,00 15,00 31,00 13,20 10,00 30,00 17,50 4,00 36,60 20,70 45.000 3,50
▪▪ = esecuzione in acciaio inossidabile ● versioni alternative:
○ = esecuzione zincata - rulli in nylon, delrin, etc.
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● fornibili anche le relative ruote
Umberto Saccone Sáb, 24/05/2014 - 11:13

Cadenas para transportatoders - passo in pollici - a perni pieni - serie Z - BS 4116

Cadenas para transportatoders - passo in pollici - a perni pieni - serie Z - BS 4116

catena rulli trasporto z

catena rulli trasporto z

 tipo A                                                               tipo B                                                       tipo C                                                      tipo D

numero CATOR passo largh. interna diam. rullo diam. flangia   diam. bussola diam. perno altezza piastra spessore piastra interna spessore piastra esterna     carico di rottura carico di rottura con piastre bonificate
  P L D2 D4 G D5 D6 H S1 S2 F1 F2 N N
mm mm mm mm mm mm mm mm mm mm mm mm
Z40 50,80 15,00 31,75 40,00 2,50 17,00 14,00 25,00 4,00 4,00 37,00 22,00 40.000 50.000
" 63,50 " " " " " " " " " " " " "
" 76,20 " " " " " " " " " " " " "
" 88,90 " " " " " " " " " " " " "
" 101,60 " " " " " " " " " " " " "
" 127,00 " " " " " " " " " " " " "
" 152,40 " " " " " " " " " " " " "
Z100 76,20 19,00 47,50 60,00 3,50 23,00 19,00 40,00 5,00 4,00 45,00 28,00 100.000 130.000
" 88,90 " " " " " " " " " " " " "
" 101,60 " " " " " " " " " " " " "
" 127,00 " " " " " " " " " " " " "
" 152,40 " " " " " " " " " " " " "
" 177,80 " " " " " " " " " " " " "
" 203,20 " " " " " " " " " " " " "
Z160 101,60 26,00 66,70 82,00 3,50 33,00 26,90 50,00 7,00 5,00 58,00 34,50 156.000 200.000
" 127,00 " " " " " " " " " " " " "
" 152,40 " " " " " " " " " " " " "
" 177,80 " " " " " " " " " " " " "
" 203,20 " " " " " " " " " " " " "
" 228,60 " " " " " " " " " " " " "
" 254,00 " " " " " " " " " " " " "
Z300 152,40 38,00 88,90 114,00 8,50 38,00 32,00 60,00 10,00 8,00 84,00 52,00 300.000 380.000
" 177,80 " " " " " " " " " " " " "
" 203,20 " " " " " " " " " " " " "
" 254,00 " " " " " " " " " " " " "
" 304,80 " " " " " " " " " " " " "
● versioni alternative:
- passo metrico - rulli in nylon, delrin, etc.
- in acciaio INOX - a perni sporgenti
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● fornibili le relative ruote
Misure delle alette a richiesta
Umberto Saccone Sáb, 24/05/2014 - 11:14

Cadenas para transportatoders - passo in pollici - a perni forati - serie Z - BS 4116

Cadenas para transportatoders - passo in pollici - a perni forati - serie Z - BS 4116

catena rulli trasporto z

catena rulli trasporto z 2

  tipo A                                         tipo B                                tipo C                                       tipo D

numero CATOR passo largh. interna diam. rullo diam. flangia   diam. bussola diam. perno esterno diam. perno interno altezza piastra spessore piastra interna spessore piastra esterna     carico di rottura carico di rottura con piastre bonificate
  P L D2 D4 G D5 D6 D7 H S1 S2 F1 F2 N N
mm mm mm mm mm mm mm mm mm mm mm mm mm
ZC40 50,80 15,00 31,75 40,00 2,50 17,00 14,00 10,20 25,00 4,00 4,00 36,40 19,50 40.000 50.000
" 63,50 " " " " " " " " " " " " " "
" 76,20 " " " " " " " " " " " " " "
" 88,90 " " " " " " " " " " " " " "
" 101,60 " " " " " " " " " " " " " "
" 127,00 " " " " " " " " " " " " " "
" 152,40 " " " " " " " " " " " " " "
ZC60 76,20 19,00 47,50 60,00 3,50 23,00 19,00 13,20 40,00 5,00 4,00 45,00 23,50 60.000 120.000
" 88,90 " " " " " " " " " " " " " "
" 101,60 " " " " " " " " " " " " " "
" 127,00 " " " " " " " " " " " " " "
" 152,40 " " " " " " " " " " " " " "
" 177,80 " " " " " " " " " " " " " "
" 203,20 " " " " " " " " " " " " " "
ZC150 101,60 26,00 66,70 82,00 3,50 33,00 26,90 20,20 50,00 7,00 5,00 60,50 31,50 150.000 190.000
" 127,00 " " " " " " " " " " " " " "
" 152,40 " " " " " " " " " " " " " "
" 177,80 " " " " " " " " " " " " " "
" 203,20 " " " " " " " " " " " " " "
" 228,60 " " " " " " " " " " " " " "
" 254,00 " " " " " " " " " " " " " "
ZC300 152,40 38,00 88,90 114,00 8,50 38,00 32,00 22,50 60,00 10,00 8,00 83,00 43,50 300.000 380.000
" 177,80 " " " " " " " " " " " " " "
" 203,20 " " " " " " " " " " " " " "
" 254,00 " " " " " " " " " " " " " "
" 304,80 " " " " " " " " " " " " " "
● versioni alternative:
- passo metrico - a perni sporgenti
- rulli in nylon, delrin, etc. - in acciaio INOX
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● fornibili le relative ruote
Umberto Saccone Sáb, 24/05/2014 - 11:16

Cadenas para transportatoders - passo in pollici - mallas realzadas - serie Z - BS 4116

Cadenas para transportatoders - passo in pollici - mallas realzadas - serie Z - BS 4116

catena rulli trasporto z

numero CATOR passo larghezza interna diametro rullo diametro bussola diametro perno esterno altezza piastra   spessore piastra interna spessore piastra esterna       carico di rottura carico di rottura con piastre bonificate
  P L D2 D5 D6 H H1 S1 S2 F1 F2 F3 N N
mm mm mm mm mm mm mm mm mm mm mm mm
ZE40 50,80 15,00 31,75 17,00 14,00 40,00 27,00 4,00 4,00 37,00 22,00 28,50 40.000 60.000
" 63,50 " " " " " " " " " " " " "
" 76,20 " " " " " " " " " " " " "
" 88,90 " " " " " " " " " " " " "
" 101,60 " " " " " " " " " " " " "
" 127,00 " " " " " " " " " " " " "
" 152,40 " " " " " " " " " " " " "
ZE100 76,20 19,00 47,50 23,00 19,00 50,00 30,00 5,00 4,00 45,00 28,00 37,00 100.000 160.000
" 88,90 " " " " " " " " " " " " "
" 101,60 " " " " " " " " " " " " "
" 127,00 " " " " " " " " " " " " "
" 152,40 " " " " " " " " " " " " "
" 177,80 " " " " " " " " " " " " "
" 203,20 " " " " " " " " " " " " "
ZE160 101,60 26,00 66,70 33,00 26,90 70,00 45,00 7,00 5,00 58,00 34,50 51,00 160.000 200.000
" 127,00 " " " " " " " " " " " " "
" 152,40 " " " " " " " " " " " " "
" 177,80 " " " " " " " " " " " " "
" 203,20 " " " " " " " " " " " " "
" 228,60 " " " " " " " " " " " " "
" 254,00 " " " " " " " " " " " " "
ZE300 152,40 38,00 88,90 38,00 32,00 90,00 60,00 10,00 8,00 84,00 52,00 71,00 300.000 380.000
" 177,80 " " " " "   " " " "   " "
" 203,20 " " " " "   " " " "   " "
" 254,00 " " " " "   " " " "   " "
" 304,80 " " " " "   " " " "   " "
● versioni alternative: - passo metrico
  - rulli in nylon, delrin, etc.
- in acciaio INOX
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● fornibili anche le relative ruote
Umberto Saccone Sáb, 24/05/2014 - 11:17

Cadenas para transportatoders - passo metrico - a perni pieni - serie M - ISO 1977 DIN 8167

Cadenas para transportatoders - passo metrico - a perni pieni - serie M - ISO 1977 DIN 8167

catena rulli trasporto m

catena rulli trasporto m

tipo A                                     tipo B                                 tipo C                                 tipo D

numero CATOR passo largh. interna diam. rullo diam. rullo diam. flangia   diam, bussola diam. perno altezza piastra spessore piastra     carico di rottura carico di rottura con piastre bonificate
  P L D1 D2 D4 G D5 D6 H S F1 F2 N N
mm mm mm mm mm mm mm mm mm mm mm mm
M20 40,00 16,00 12,50 25,00 32,00 4,00 9,00 6,00 18,00 2,50 33,00 19,00 20.000 32.000
" 50,00 " " " " " " " " " " " " "
" 63,00 " " " " " " " " " " " " "
" 80,00 " " " " " " " " " " " " "
M28 50,00 18,00 15,00 30,00 36,00 4,00 10,00 7,00 20,00 3,00 36,00 20,00 28.000 42.000
" 63,00 " " " " " " " " " " " " "
" 80,00 " " " " " " " " " " " " "
" 100,00 " " " " " " " " " " " " "
M40 63,00 20,00 18,00 36,00 45,00 4,50 11,00 8,00 25,00 4,00 40,50 23,00 40.000 60.000
" 80,00 " " " " " " " " " " " " "
" 100,00 " " " " " " " " " " " " "
" 125,00 " " " " " " " " " " " " "
M56 63,00 24,00 21,00 42,00 50,00 7,00 15,00 10,00 30,00 4,00 45,00 26,00 56.000 85.000
" 80,00 " " " " " " " " " " " " "
" 100,00 " " " " " " " " " " " " "
" 125,00 " " " " " " " " " " " " "
" 160,00 " " " " " " " " " " " " "
M80 80,00 28,00 25,00 50,00 60,00 7,00 18,00 12,00 35,00 5,00 55,00 31,00 80.000 125.000
" 100,00 " " " " " " " " " " " " "
" 125,00 " " " " " " " " " " " " "
" 160,00 " " " " " " " " " " " " "
" 200,00 " " " " " " " " " " " " "
M112 80,00 32,00 30,00 60,00 75,00 7,50 21,00 15,00 40,00 6,00 64,00 36,00 112.000 175.000
" 100,00 " " " " " " " " " " " " "
" 125,00 " " " " " " " " " " " " "
" 160,00 " " " " " " " " " " " " "
" 200,00 " " " " " " " " " " " " "
M160 100,00 37,00 36,00 70,00 90,00 8,50 25,00 18,00 50,00 7,00 73,00 41,00 160.000 260.000
" 125,00 " " " " " " " " " " " " "
" 160,00 " " " " " " " " " " " " "
" 200,00 " " " " " " " " " " " " "
" 250,00 " " " " " " " " " " " " "
M224 125,00 43,00 42,00 85,00 105,00 10,00 30,00 21,00 60,00 8,00 84,00 47,00 224.000 340.000
" 160,00 " " " " " " " " " " " " "
" 200,00 " " " " " " " " " " " " "
" 250,00 " " " " " " " " " " " " "
" 315,00 " " " " " " " " " " " " "
M315 160,00 48,00 50,00 100,00 124,00 10,50 36,00 25,00 70,00 10,00 98,00 57,00 315.000 520.000
" 200,00 " " " " " " " " " " " " "
" 250,00 " " " " " " " " " " " " "
" 315,00 " " " " " " " " " " " " "
" 400,00 " " " " " " " " " " " " "
M450 200,00 56,00 60,00 120,00 149,00 11,50 42,00 30,00 80,00 12,00 115,00 70,00 450.000 700.000
" 250,00 " " " " " " " " " " " " "
" 315,00 " " " " " " " " " " " " "
" 400,00 " " " " " " " " " " " " "
● versioni alternative:
- rulli in nylon, delrin, etc. - in acciaio INOX
- a perni sporgenti - trattamenti superficiali di zincatura, nichelatura, cadmiatura
● fornibili le relative ruote

Misure delle alette a richiesta.

Umberto Saccone Sáb, 24/05/2014 - 11:19

Cadenas para transportatoders - passo metrico - perni forati - serie M - ISO 1977 DIN 8167

Cadenas para transportatoders - passo metrico - perni forati - serie M - ISO 1977 DIN 8167

catena rulli trasporto m

catena rulli trasporto m

tipo A                                    tipo B                             tipo C                           tipo D

numero CATOR passo largh. interna diam. rullo diam. rullo diam. flangia   diam. bussola diam. perno esterno diam. perno interno altezza piastra spessore piastra     carico di rottura carico di rottura con piastre bonificate
  P L D1 D2 D4 G D5 D6 D7 H S F1 F2 N N
mm mm mm mm mm mm mm mm mm mm mm mm mm
MC28 50,00 20,00 25,00 36,00 45,00 4,50 17,00 13,00 8,20 25,00 3,50 36,00 21,00 28.000 40.000
" 63,00 " " " " " " " " " " " " " "
" 80,00 " " " " " " " " " " " " " "
" 100,00 " " " " " " " " " " " " " "
" 125,00 " " " " " " " " " " " " " "
MC56 63,00 24,00 30,00 50,00 60,00 7,00 21,00 15,50 10,20 35,00 4,00 45,00 25,00 56.000 90.000
" 80,00 " " " " " " " " " " " " " "
" 100,00 " " " " " " " " " " " " " "
" 125,00 " " " " " " " " " " " " " "
" 160,00 " " " " " " " " " " " " " "
MC112 80,00 32,00 42,00 70,00 85,00 8,50 29,00 22,00 14,30 50,00 6,00 64,00 34,00 112.000 180.000
" 100,00 " " " " " " " " " " " " " "
" 125,00 " " " " " " " " " " " " " "
" 160,00 " " " " " " " " " " " " " "
" 200,00 " " " " " " " " " " " " " "
" 250,00 " " " " " " " " " " " " " "
MC224 125,00 43,00 60,00 100,00 120,00 10,50 42,00 30,00 20,30 70,00 8,00 84,00 45,00 224.000 350.000
" 160,00 " " " " " " " " " " " " " "
" 200,00 " " " " " " " " " " " " " "
" 250,00 " " " " " " " " " " " " " "
" 315,00 " " " " " " " " " " " " " "
● versioni alternative:
- rulli in nylon, delrin, etc. - in acciaio INOX
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● fornibili le relative ruote
Umberto Saccone Sáb, 24/05/2014 - 11:20

Cadenas para transportatoders - passo metrico - mallas realzadas - serie M - ISO 1977 DIN 8167

Cadenas para transportatoders - passo metrico - mallas realzadas - serie M - ISO 1977 DIN 8167

catena rulli trasporto m

numero CATOR passo larghezza interna diametro rullo diametro bussola diametro perno altezza piastra altezza piastra spessore piastra     carico di rottura carico di rottura con piastre bonificate peso catena al metro
  P L D2 D5 D6 H H1 S F1 F2 N N kg/mt
mm mm mm mm mm mm mm mm mm mm
ME20 40,00 16,00 25,00 9,00 6,00 25,00 16,00 2,50 33,00 19,00 20.000 32.000 3,00
" 50,00 " " " " " " " " " " " 2,60
" 63,00 " " " " " " " " " " " 2,30
" 80,00 " " " " " " " " " " " 2,00
ME28 50,00 18,00 30,00 10,00 7,00 30,00 20,00 3,00 36,00 20,00 28.000 42.000 4,10
" 63,00 " " " " " " " " " " " 3,50
" 80,00 " " " " " " " " " " " 3,10
" 100,00 " " " " " " " " " " " 2,80
ME40 63,00 20,00 36,00 11,00 8,00 35,00 22,50 4,00 40,50 23,00 40.000 60.000 5,50
" 80,00 " " " " " " " " " " " 4,80
" 100,00 " " " " " " " " " " " 4,20
" 125,00 " " " " " " " " " " " 3,70
ME56 63,00 24,00 42,00 15,00 10,00 45,00 30,00 4,00 45,00 26,00 56.000 85.000 8,30
" 80,00 " " " " " " " " " " " 7,00
" 100,00 " " " " " " " " " " " 6,10
" 125,00 " " " " " " " " " " " 5,40
ME80 80,00 28,00 50,00 18,00 12,00 50,00 32,50 5,00 55,00 31,00 80.000 125.000 11,00
" 100,00 " " " " " " " " " " " 9,50
" 125,00 " " " " " " " " " " " 8,50
" 160,00 " " " " " " " " " " " 7,20
" 200,00 " " " " " " " " " " " 6,00
ME112 80,00 32,00 60,00 21,00 15,00 60,00 40,00 6,00 64,00 36,00 112.000 175.000 17,00
" 100,00 " " " " " " " " " " " 14,50
" 125,00 " " " " " " " " " " " 13,00
" 160,00 " " " " " " " " " " " 11,00
" 200,00 " " " " " " " " " " " 10,00
ME160 100,00 37,00 70,00 25,00 18,00 70,00 45,00 7,00 73,00 41,00 160.000 260.000 21,50
" 125,00 " " " " " " " " " " " 19,00
" 160,00 " " " " " " " " " " " 17,00
" 200,00 " " " " " " " " " " " 15,00
" 250,00 " " " " " " " " " " " 13,50
ME224 125,00 43,00 85,00 30,00 21,00 90,00 60,00 8,00 84,00 47,00 224.000 340.000 32,50
" 160,00 " " " " " " " " " " " 27,50
" 200,00 " " " " " " " " " " " 23,00
" 250,00 " " " " " " " " " " " 21,00
" 315,00 " " " " " " " " " " " 19,00
ME315 160,00 48,00 100,00 36,00 25,00 100,00 65,00 10,00 98,00 57,00 315.000 520.000 43,00
" 200,00 " " " " " " " " " " " 37,00
" 250,00 " " " " " " " " " " " 32,00
" 315,00 " " " " " " " " " " " 28,60
" 400,00 " " " " " " " " " " " 25,50
ME450 200,00 56,00 120,00 42,00 30,00 120,00 80,00 12,00 115,00 70,00 450.000 700.000 47,00
" 250,00 " " " " " " " " " " " 41,00
" 315,00 " " " " " " " " " " " 36,00
" 400,00 " " " " " " " " " " " 32,00
● versioni alternative:
- rulli in nylon, delrin, etc. - in acciaio INOX
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● fornibili le relative ruote
Umberto Saccone Sáb, 24/05/2014 - 11:22

Cadenas para transportatoders - passo metrico - a piastre raschianti (tipo Redler) - serie M - ISO 1977 DIN 8167

Cadenas para transportatoders - passo metrico - a piastre raschianti (tipo Redler) - serie M - ISO 1977 DIN 8167

catene per stoccaggio - trasporto cereali, mangimi e farine DIN 8167

numero CATOR passo largh interna diam bussola diam perno esterno altezza piastra spessore piastra     carico di rottura peso catena al metro (senza pale raschianti)
  P L D5 D6 H S g F3 N kg/mt
mm mm mm mm mm mm mm mm
MR56 100,00 24,00 15,00 10,00 30,00 4,00 20,00 ☼ 56.000 2,80
" 125,00 " " " " " " ☼ " 2,60
MR80 100,00 28,00 18,00 12,00 35,00 5,00 25,00 ☼ 80.000 4,30
" 125,00 " " " " " " ☼ " 4,00
" 150,00 " " " " " " ☼ " 3,70
MR112 100,00 32,00 21,00 15,00 40,00 6,00 35,00 ☼ 112.000 6,20
" 125,00 " " " " " " ☼ " 5,70
" 150,00 " " " " " " ☼ " 5,30
MR160 100,00 37,00 25,00 18,00 50,00 7,00 40,00 ☼ 160.000 9,70
" 120,00 " " " " " " ☼ " 8,90
" 150,00 " " " " " " ☼ " 8,20
MR224 125,00 43,00 30,00 21,00 60,00 8,00 44,00 ☼ 224.000 13,00
" 150,00 " " " " " " ☼ " 12,00
" 200,00 " " " " " " ☼ " 11,00
MR315 150,00 48,00 36,00 25,00 70,00 10,00 50,00 ☼ 315.000 18,30
" 200,00 " " " " " " ☼ " 16,70
" 250,00 " " " " " " ☼ " 15,60
☼ = dimensioni libere   ● versioni alternative:
● fornibili le relative ruote dentate - accoppigliate da 1 o 2 lati
- esecuzione fori sulle pale raschianti
- acciaio inossidabile
- si costruiscono catene con altre misure
- si costruiscono catene redler a cassetto
Umberto Saccone Sáb, 24/05/2014 - 11:23

Cadenas para transportatoders – passo metrico – a perni pieni – Serie FV DIN 8165

Cadenas para transportatoders – passo metrico – a perni pieni – Serie FV DIN 8165

numero CATOR numero DIN passo largh interna diam rullo diam rullo   diam flangia   diam bussola diam perno altezza piastra spessore piastra     carico di rottura carico di rottura con piastre bonificate
    P L D1 D2 D3 D4 G D5 D6 H S F1 F2 N N
mm mm mm mm mm mm mm mm mm mm mm mm mm
FV40 C42 50 18 20 32 40 50 4,0 15 10 25 3 36 21 42.000 47.000
" " 63 " " " " " " " " " " " " " "
" " 80 " " " " " " " " " " " " " "
" " 100 " " " " " " " " " " " " " "
" " 125 " " " " " " " " " " " " " "
FV63 C64 63 22 26 40 50 63 5,0 18 12 30 4 45 26 64.000 75.000
" " 80 " " " " " " " " " " " " " "
" " 100 " " " " " " " " " " " " " "
" " 125 " " " " " " " " " " " " " "
" " 160 " " " " " " " " " " " " " "
FV90 C100 63 25 30 48 63 78 6,5 20 14 35 5 53 30 100.000 115.000
" " 80 " " " " " " " " " " " " " "
" " 100 " " " " " " " " " " " " " "
" " 125 " " " " " " " " " " " " " "
" " 160 " " " " " " " " " " " " " "
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
FV112 C120 100 30 32 55 72 90 7,5 22 16 40 6 62 35 120.000 170.000
" " 125 " " " " " " " " " " " " " "
" " 160 " " " " " " " " " " " " " "
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
FV140 C145 100 35 36 60 80 100 9 26 18 45 6 67 38 145.000 180.000
" " 125 " " " " " " " " " " " " " "
" " 160 " " " " " " " " " " " " " "
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
FV180 C190 125 45 42 70 100 125 13 30 20 50 8 86 49 190.000 250.000
" " 160 " " " " " " " " " " " " " "
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
" " 315 " " " " " " " " " " " " " "
FV250 C275 160 55 50 80 125 155 15 36 26 60 8 97 55 275.000 300.000
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
" " 315 " " " " " " " " " " " " " "
" " 400 " " " " " " " " " " " " " "
FV315 C370 160 65 60 90 140 175 18 42 30 70 10 113 70 370.000 480.000
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
" " 315 " " " " " " " " " " " " " "
" " 400 " " " " " " " " " " " " " "
● versioni alternative:
- rulli in nylon, delrin, etc.
- a perni sporgenti
- in acciaio inox
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● fornibili le relative ruote
● misure delle alette a richiesta
Umberto Saccone Sáb, 24/05/2014 - 11:25

Cadenas para transportatoders – passo metrico – a perni forati – Serie FV DIN 8165

Cadenas para transportatoders – passo metrico – a perni forati – Serie FV DIN 8165

numero CATOR numero DIN passo largh interna diam rullo diam rullo   diam flangia   diam bussola diam perno esterno diam perno interno altezza piastra spessore piastra     carico di rottura
    P L D1 D2 D3 D4 G D5 D6 D7 H S F1 F2 N
mm mm mm mm mm mm mm mm mm mm mm mm mm mm
FV63 CC46 63 22 26 40 50 63 5,0 18 12 8 30 4 45 28 46.000
" " 80 " " " " " " " " " " " " " "
" " 100 " " " " " " " " " " " " " "
" " 125 " " " " " " " " " " " " " "
" " 160 " " " " " " " " " " " " " "
FV90 CC73 63 25 30 48 63 78 6,5 20 14 10 35 5 52 27 73.000
" " 80 " " " " " " " " " " " " " "
" " 100 " " " " " " " " " " " " " "
" " 125 " " " " " " " " " " " " " "
" " 160 " " " " " " " " " " " " " "
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
FV112 CC90 100 30 32 55 72 90 7,5 22 16 11 40 6 62 32 90.000
" " 125 " " " " " " " " " " " " " "
" " 160 " " " " " " " " " " " " " "
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
FV140 CC110 100 35 36 60 80 100 9 26 18 12 45 6 67 35 110.000
" " 125 " " " " " " " " " " " " " "
" " 160 " " " " " " " " " " " " " "
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
FV180 CC145 125 45 42 70 100 125 13 30 20 14 50 8 86 45 145.000
" " 160 " " " " " " " " " " " " " "
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
" " 315 " " " " " " " " " " " " " "
FV250 CC215 160 55 50 80 125 155 15 36 26 18 60 8 97 55 215.000
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
" " 315 " " " " " " " " " " " " " "
FV315 CC295 160 65 60 90 140 175 18 42 30 20 70 10 117 63 295.000
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
" " 315 " " " " " " " " " " " " " "
" " 400 " " " " " " " " " " " " " "
● versioni alternative:
- rulli in nylon, delrin, etc.
- in acciaio inox
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● fornibili anche le relative ruote
Umberto Saccone Sáb, 24/05/2014 - 11:26

Cadenas para transportatoders – passo metrico – mallas realzadas – Serie FV DIN 8165

Cadenas para transportatoders – passo metrico – mallas realzadas – Serie FV DIN 8165

numero CATOR numero DIN passo largh interna diam rullo diam bussola diam perno altezza piastra   spessore piastra     carico di rottura carico di rottura con piastre bonificate peso al metro
    P L D2 D5 D6 H H1 S F1 F2 N N kg/mt
mm mm mm mm mm mm mm mm mm mm
FVT40 CE42 50 18 32 15 10 35 22,5 3 36 21 42.000 47.000 5,0
" " 63 " " " " " " " " " " " 4,3
" " 80 " " " " " " " " " " " 3,8
" " 100 " " " " " " " " " " " 3,4
" " 125 " " " " " " " " " " " 3,0
FVT63 CE64 63 22 40 18 12 40 25 4 45 26 64.000 75.000 7,5
" " 80 " " " " " " " " " " " 6,5
" " 100 " " " " " " " " " " " 5,7
" " 125 " " " " " " " " " " " 5,1
" " 160 " " " " " " " " " " " 4,5
FVT90 CE100 63 25 48 20 14 45 27,5 5 53 30 100.000 115.000 11,7
" " 80 " " " " " " " " " " " 10,0
" " 100 " " " " " " " " " " " 8,7
" " 125 " " " " " " " " " " " 7,7
" " 160 " " " " " " " " " " " 6,8
" " 200 " " " " " " " " " " " 5,8
" " 250 " " " " " " " " " " " 5,4
FVT112 CE120 100 30 55 22 16 50 30 6 62 35 120.000 170.000 12,7
" " 125 " " " " " " " " " " " 11,7
" " 160 " " " " " " " " " " " 9,7
" " 200 " " " " " " " " " " " 8,7
" " 250 " " " " " " " " " " " 8,0
FVT140 CE145 100 35 60 25 18 60 37,5 6 67 38 145.000 180.000 16,8
" " 125 " " " " " " " " " " " 14,6
" " 160 " " " " " " " " " " " 12,6
" " 200 " " " " " " " " " " " 11,3
" " 250 " " " " " " " " " " " 10,1
FVT180 CE190 125 45 70 30 20 70 45 8 86 49 190.000 250.000 24,2
" " 160 " " " " " " " " " " " 20,8
" " 200 " " " " " " " " " " " 18,4
" " 250 " " " " " " " " " " " 16,5
" " 315 " " " " " " " " " " " 14,9
FVT250 CE275 160 55 80 36 26 80 50 8 97 55 275.000 300.000 28,2
" " 200 " " " " " " " " " " " 24,5
" " 250 " " " " " " " " " " " 21,7
" " 315 " " " " " " " " " " " 19,3
FVT315 CE295 160 65 90 42 30 90 55 10     370.000 480.000 39,9
" " 200 " " " " " " " " " " " 34,8
" " 250 " " " " " " " " " " " 30,6
" " 315 " " " " " " " " " " " 27,3
" " 400 " " " " " " " " " " " 24,5
● versioni alternative:
- rulli in nylon, delrin, etc.
- in acciaio inox
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● fornibili le relative ruote
Umberto Saccone Sáb, 24/05/2014 - 11:28

Kratzer Forderketten – metric teilung – scraper chains (typ Redler) – Serie FV DIN 8165

Kratzer Forderketten – metric teilung – scraper chains (typ Redler) – Serie FV DIN 8165

catene per stoccaggio - trasporto cereali, mangime e farine DIN 8165

nummer CATOR nummer DIN teilung innere breite durchmesser buchsen durchmesser bolzen hohe laschen dicke laschen     bruchkraft gewicht al metro senza pale raschianti
    P L D5 D6 H S g F3 N kg/mt
mm mm mm mm mm mm mm mm
FV40 CR42 80 18 15 10 25 3 25 a scelta 42.000 1,9
" " 100 " " " " " " " " 1,7
" " 125 " " " " " " " " 1,6
FV63 CR64 100 22 18 12 30 4 25 " 64.000 3,0
" " 125 " " " " " " " " 2,7
" " 160 " " " " " " " " 2,4
FV90 CR100 100 25 20 14 35 5 30 " 100.000 4,5
" " 125 " " " " " " " " 4,2
" " 150 " " " " " " " " 4,0
FV112 CR120 100 30 22 16 40 6 35 " 120.000 6,7
" " 125 " " " " " " " " 6,0
" " 150 " " " " " " " " 5,5
FV140 CR145 100 35 26 18 45 6 38 " 145.000 7,4
" " 125 " " " " " " " " 6,7
" " 150 " " " " " " " " 6,0
FV180 CR190 125 45 30 20 50 8 44 " 190.000 10,5
" " 150 " " " " " " " " 10,2
" " 200 " " " " " " " " 9,6
FV250 CR275 125 55 36 26 60 8 50 " 275.000 13,4
" " 150 " " " " " " " " 12,3
" " 200 " " " " " " " " 11,3
● versioni alternative:
- accoppiate da 1 o 2 lati
- in acciaio inox
- esecuzione con i fori sulle pale raschianti
● fornibili le relative ruote
Umberto Saccone Vie, 06/06/2014 - 12:18

Cadenas de bridas bifurcadas (tipo Redler)

Cadenas de bridas bifurcadas (tipo Redler)
sagoma dei raschiatori tipo traversino utilizzo indicato sagoma dei raschiatori tipo traversino utilizzo indicato
Catene raschianti a maglie stampate (tipo Redler) quadro o rettangolare saldato trasportatori orizzontali o inclinati max 10° Catene raschianti a maglie stampate (tipo Redler) quadro piegato a "O" trasportatori inclinati tra 25° e 90°
Catene raschianti a maglie stampate (tipo Redler) piatto piegato saldato trasportatori orizzontali o inclinati max 10° per materiali polverosi Catene raschianti a maglie stampate (tipo Redler) piatto sagomanto a "K" trasportatori orizzontali o inclinati max 30° per materiali polverosi
Catene raschianti a maglie stampate (tipo Redler) quadro piegato a "U" trasportatori inclinati max 25° Catene raschianti a maglie stampate (tipo Redler) catena doppia con traversino piatto a partire da 500 mm di larghezza
Catene raschianti a maglie stampate (tipo Redler) quadro piegato a "C" trasportatori inclinati max 25° per materiali polverosi

Catene raschianti a maglie stampate (tipo Redler)

number CATOR pitch inner width height plate sezione traversino width max tensile strenght weight
  A G H I L non trattata trattata
mm mm mm mm mm kg kg kg/mt
RAM 101.6/1 101,60 24,00 36,00 12X12 228,00 6.000 10.000 4,90
RAM 101,6/2 101,60 24,00 36,00 35X6 280,00 6.000 10.000 4,90
RAM 102/1 102,00 24,00 36,00 12X12 228,00 6.000 10.000 4,60
RAM 102/2 102,00 24,00 36,00 35X6 280,00 6.000 10.000 4,40
RAM 142/1 142,00 42,00 50,00 18X18 380,00 18.000 30.000 14,00
RAM 142/2 142,00 42,00 50,00 45X10 380,00 18.000 30.000 15,50
RAM 142/R/1 142,00 62,00 50,00 20X20 430,00 28.000 45.000 18,50
RAM 142/R/2 142,00 62,00 50,00 45X10 430,00 28.000 45.000 20,00
RAM 150/1 150,00 24,00 47,00 15X10 330,00 10.000 14.000 6,00
RAM 150/2 150,00 24,00 47,00 45X8 330,00 10.000 14.000 6,50
RAM 150/R/1 150,00 42,00 47,00 15X15 380,00 14.000 20.000 12,00
RAM 150/R/2 150,00 42,00 47,00 45X10 420,00 14.000 20.000 11,20
RAM 160/1 160,00 50,00

53,00

 20X20 430,00 25.000 35.000 14,00
RAM 160/2 160,00 50,00 53,00 50X10 430,00 25.000 35.000 15,50
RAM 250/1 250,00 77,00 71,00 25X25 500,00 40.000 65.000 28,00
RAM 250/2 250,00 77,00 71,00 65X15 500,00 40.000 65.000 31,50
RAM 260/1 260,00 75,00 70,00 25X25 500,00 40.000 65.000 26,00
RAM 260/2 260,00 75,00 70,00 65X15 500,00 40.000 65.000 29,00



available gears
di comando Catene raschianti a maglie stampate (tipo Redler) di rinvio Catene raschianti a maglie stampate (tipo Redler)

catene raschianti a ferri piatti con traversini tondi o rettangolari

catene raschianti a ferri piatti con traversini tondi o rettangolari

Umberto Saccone Vie, 30/01/2015 - 17:03

Ketten per applicazioni speciali (calibratrici, skid, macero, autolavaggi)

Ketten per applicazioni speciali (calibratrici, skid, macero, autolavaggi)

Industria agroalimentare

Calibratrice

Calibratrice

nummer CATOR teilung                   bruchkraft gewicht
  P L D1 D5 D6 D8 H S F1 F2 N kg
mm mm mm mm mm mm mm mm mm mm
C2060HFPPT 38,10 12,7 11,91 8,4 6 8,2 18 3 29,2 18 38.000 1,6 zincata
W3609 44,45 12,7 11,91 8,4 6 8,1 18 3 29,2 18 38.000 1,4 zincata
W4376 50,00 11,7 12,07 8,3 6 8,1 17 2,5 27,0 16 20.000 1,2 zincata

 catena tripla passo 50x11,5x18 diametro rullo zincata

catena tripla passo 50x11,5x18 diametro rullo zincata

Automobilindustrie

Movimentazione skids

nummer CATOR teilung   bruchkraft
  P L D2 D6 H S D2f D6f h N
mm mm mm mm mm mm mm mm mm
W4697 100 22 60 14 70 5,0 38 12 81 160.000
W2527R 150 22 60 14 70 5,0 38 12 81 160.000
W2542R 150 22 60 22 80 8,0 70 18 131 220.000
W4028R 150 22 60 14 100 5,0 38 12 81 160.000
W2595R 150 22 60 14 80 5,0 38 12 81 160.000

skids

Smaltimento-recupero carta da macero e rifiuti

Smaltimento-recupero carta da macero e rifiuti

nummer CATOR teilung   bruchkraft typ winkel
  P L D2 D4 D6 H H2 S a b F1 N
mm mm mm mm mm mm mm mm mm mm mm
W1743 100 24 40 - 12 35,0 - 4 26,0 38,5 45,0 75.000 A1-01
W4563 125 25 40 - 14 35,0 - 5 -2,5 41,0 51,5 100.000 A2-01
W4122 125 28 50 60 12 35,0 100 5 35,0 64,0 54,5 80.000 A2-01
W4123 125 28 50 60 12 35,0 100 5 -5,0 64,0 54,5 80.000 A2-01
W4122A 125 28 50 60 12 35,0 100 5 35,0 48,0 54,5 80.000 A2-01
W4123A 125 28 50 60 12 35,0 100 5 -7,0 48,0 54,5 80.000 A2-01
W4123B 125 28 50 60 12 35,0 100 5 -7,0 48,0 54,5 80.000 A2-02
W3946 200 32 60 - 15 40,0 90 6 - - 63,0 112.000 senza attacchi
W3946R 200 32 60 75 15 40,0 90 6 - - 63,0 180.000 senza attacchi
W4587 200 36 65 80 20 50,0 100 8 26,0 70,0 77,0 175.000 A2-01
W4124 200 37 70 90 18 50,0 120 7 55,0 80,0 72,0 160.000 A2-01
W4125 200 37 70 90 18 50,0 120 7 -5,0 80,0 72,0 160.000 A2-01
W4639 200 37 70 90 18 50,0 80 7 -10,0 80,0 72,0 160.000 A2-01
W4124R 200 37 70 90 18 50,0 120 7 55,0 80,0 72,0 260.000 A2-01
W4125R 200 37 70 90 18 50,0 120 7 -5,0 80,0 72,0 260.000 A2-01

Autolavaggi

Autolavaggi

Umberto Saccone Jue, 14/08/2014 - 19:05

Catene speciali

Catene speciali
industria automobilistica - impianto a pendolo industria automobilistica - movimentazione skid
industria automobilistica - impianto a pendolo industria automobilistica - forni di essicazione
industria automobilistica - movimentazione skid industria automobilistica - movimentazione skid
industria automobilistica - movimentazione skid industria automobilistica - movimentazione skid
industria automobilistica - movimentazione skid industria automobilistica - movimentazione skid

industria automobilistica - accompagnatori discensori ascensori

industria automobilistica - prova idrica
industria alimentare - impianto di macellazione industria agroalimentare - calibratrice


smaltimento - recupero carta da macero e rifiuti

industria calzaturiera - manovie

industria conserviera - separapelli
industria della carta - movimentazione bobine industria della carta
industria del mobile - verniciatura industria del mobile - essicazione

industria laterizi

industria tessile

industria acciaio



metal decorating system

scale mobili
porta utensili trasporto tubi con O ring
  catena per forni litografici lithographic oven
bilanciere   catena per forni litografici / chain for lithographic oven

con inserti in materiale plastico

con inserti in materiale plastico
Umberto Saccone Mié, 15/10/2014 - 18:38

Sewage treatment chain

Sewage treatment chain
Catene  standard
Catene con rullo flangiato
Catene con rullo flangiato e aletta orizzontale
Catene con spintore dai due lati
Catene con perno sporgente con bullone
Umberto Saccone Jue, 24/10/2024 - 15:58

Cadenas para transportadores de cajas

Cadenas para transportadores de cajas

Catene snodate per trasporto casse

catene snodate per trasportatori di involucri in genere, casse, bidoni, ecc.

number CATOR   raggio di curvatura tensile strenght average weight
  P P1 L D6 H S1 S2 F1 RC kg kg/mt
mm mm mm mm mm mm mm mm mm
6285C 62,85 62,85 18,00 14,00 30,00 16,00 6,00 38 400,00 13.000 5,10 steel
6285TO 62,85 62,85 - 11,00 29,00 - - 41 900,00 7.000 4,50 materiale ghisa sferoidale
A3500 63,50 76,20 17,50 14,30 31,80 15,90 6,30 38 510,00 20.300 4,90
A3910 76,20 76,20 17,50 14,30 31,80 15,90 6,30 38 510,00 20.300 5,30

● available gears

Umberto Saccone Lun, 30/05/2016 - 16:48

Schwarzdeckenfertigerketten - kettenbahnen - strabenbau - crawler

Schwarzdeckenfertigerketten - kettenbahnen - strabenbau - crawler

Catene per finitrici stradali

nummer CATOR teilung innere breite durchmesser buchsen durchmesser bolzen lange bolzen hohe laschen dicke laschen bruchkraft
  mm b1 Db Dp L H T N
mm mm mm mm mm mm
C188 66,27 28,00 22,20 12,70 67,50 28,70 6,40 63.000
C131 78,10 32,00 31,75 15,88 89,70 38,10 9,70 107.000

Catene per finitrici stradali

nummer CATOR teilung innere breite durchmesser buchsen durchmesser bolzen lange bolzen hohe laschen dicke laschen bruchkraft
  mm b1 Db Dp L H T N
mm mm mm mm mm mm
BB 70 69,90 33,30 - 15,88 65,00 30,00 8,00 94.000

● available gears

● available other types of chains with different dimensions

Umberto Saccone Dom, 11/05/2014 - 17:38

Catene per trasporto laterizi e tapparelle

Catene per trasporto laterizi e tapparelle

Catene per trasporto laterizi

nummer CATOR teilung durchmesser rollen innere breite lato piattello distanza inter perni piano piatto dicke laschen hohe laschen lange ketten max bruchkraft gewicht
  P R L A W Sp Hp l kg kg/mt
mm mm mm mm mm mm mm mm
TB-5/8" 15,875 10,16 9,65 30,00 14,00 2,20 14,70 23 2.500 1,45

tapparelle

nummer CATOR   bruchkraft gewicht
  P L D5 D6 H Sp F2 a c e s N kg/mt
mm mm mm mm mm mm mm mm mm mm mm
TB85 20,000 16,00 12,00 8,00 18,50 3,00 36,00 16 36 85,00 4,00 20.000 4,70

Catena ASA 60.2 con cavallotti e piastre da trasporto saldate

nummer CATOR teilung durchmesser rollen innere breite interasse nelle catene altezza piano di lavoro dicke laschen hohe laschen lange piattello larghezza piattello bruchkraft gewicht
  P Dr L Tp W Sp Hp A B kg kg/mt
mm mm mm mm mm mm mm mm mm
ASA 60/2 TAP 19,05 11,91 12,07 22,78 29,50 4,00 17,50 70 35 7.600 6,83
Umberto Saccone Jue, 14/08/2014 - 19:10

Spaneforderer - Scharnierband - Scharnierplattenbander

Spaneforderer - Scharnierband - Scharnierplattenbander

Shade "not drilled"



Shade "drilled"
pitch chain inner width lateral chains diameter roller lateral chains altezza spondine laterali width piano material available type plates lateral chains tipo "ricciolo" disponibile pitch chain inner width lateral chains diameter roller lateral chains altezza spondine laterali width piano material available type plates lateral chains tipo "ricciolo" disponibile
from to every from to every
mm mm mm mm mm mm mm mm mm mm mm mm mm mm
31,75 9,5 19,05 21,5 100 600 50 Fe P12 – Inox dritte a vista 31,75 9,5 19,05 21,5 100 600 50 Fe P12 – Inox dritte a vista
35 16 20   125 400 25 Fe P12 sagomate   35 16 20   125 400 25 Fe P12 sagomate
38,1                   38,1
50 15 31 24 100 1200 50 Fe P12 – Inox sagomate – dritte nascosta 50 15 31 24 100 1200 50 Fe P12 – Inox sagomate – dritte nascosta
50 15 31 31,8 100 900 50 Fe P12 – Inox sagomate – dritte a vista 50 15 31 31,8 100 900 50 Fe P12 – Inox sagomate – dritte a vista
50 15 31 33,5 100 1200 50 Fe P12 – Inox sagomate a vista 50 15 31 33,5 100 1200 50 Fe P12 – Inox sagomate a vista
75 22 40 50 200 900 50 Fe P12 – Inox dritte nascosta – a vista 75 22 40 50 200 900 50 Fe P12 – Inox dritte nascosta – a vista
100 22 40 50 200 900 50 Fe P12 – Inox dritte nascosta – a vista 100 22 40 50 200 900 50 Fe P12 – Inox dritte nascosta – a vista
125 22 40 50 200 1000 50 Fe P12 dritte nascosta 125 22 40 50 200 1000 50 Fe P12 dritte nascosta



tipo "ricciolo"
versione "a vista" versione "nascosta"

● tipologie facchini  - piatti: mm 30x3 / 30x5 / 50x3;

                              - angolari: mm 20x20x3 / 30x30x3.

Belt with wire link - CATOR TUG


type F type R
type Cator welded pitch link "a" pitch connector wire "p" diameter link wire "d" diameter connector wire "c"
mm mm mm mm
F 1 selvages 4 30 2 4,9
F 2 selvages 4 50 2 6
R selvages 7 31,7 2 5

● available with other drawing

● available material: carbon steel, galvanized steel and AISI 304

● available with lateral chain
● available with lateral chain and lateral wings

Forderbander aus metall - nastri trasportatori con spirali


tipo MB tipo MP tipo MP - SP TIPO MB - CH

● spirali a torsione alternata (una destra e una sinistra) unite da traversini ondulati;

● spirali concatenate unite da traversini dritti;

● spirali a torsione alternata e con passo avvicinato (una destra e una sinistra) unite da traversini dritti;

● doppie spirali a torsione (una destra e una sinistra) unite da traversini dritti o ondulati;

● doppie spirali concatenate unite con traversini dritti;

● più spirali a torsione alternata (una destra e una sinistra) unite da traversini dritti o ondulati;

● spirali concatenate;

bordi saldati   varianti catene di traino ai bordi
rampinati   bordi rinforzati
con ganci a catena     spondine ai bordi
con ganci a catena e successiva saldatura

Belt flat wire - CATOR TR

● available material: carbon steel, galvanized steel and AISI 304


type "a" "p" "c" "s x h"
mm mm mm mm
1 S 14,7 14 2,7 7x1,2 traversini ribaditi alle estremità
2 S 14,7 14 2,7 9,5x1,2 traversini ribaditi alle estremità
3 S 14,7 13,7 3 9,5x1,2 traversini ribaditi alle estremità
4 G 16 26,32 3 9,5x1,2 traversini con ganci alle estremità
5 S 15,45 28,58 3 9,5x1,2 traversini ribaditi alle estremità
6 S 20 20 3 10,5x1,2 traversini ribaditi alle estremità
7 S 23,5 26,32 3 9,5x1,2 traversini ribaditi alle estremità
8 S 24,36 28,58 3 9,5x1,2 traversini ribaditi alle estremità
9 G 24 31 4 12,5x1,5 traversini con ganci alle estremità
10 S 24 31 4 12,5x1,5 traversini ribaditi alle estremità
11 G 24 30 4,9 12,5x1,5 traversini con ganci alle estremità
12 S 24 30 4,9 12,5x1,5 traversini ribaditi alle estremità
13 S 17,82 26,95 4,9 12,5x1,5 traversini ribaditi alle estremità
14 S 17,82 26,95 4,9 18x1,5 traversini ribaditi alle estremità
15 S 12 27,43 4,9 16x1,2 traversini ribaditi alle estremità
16 S 25,4 27,43 4,9 12,7x1,6 traversini ribaditi alle estremità
17 S 32 50 4,9 12,5x1,5 traversini ribaditi alle estremità

type S type G



Sprocket for belt type CATOR TR

for chain type Cator n° teeth pitch diameter unfinished bore
mm mm
2 29 129,02 25
3 29 126,25 25
4 28 234,62 25
7 28 234,62 25
6 24 152,84 25
9 24 236,35 25
10 24 236,35 25
11 24 229,45 25
12 24 229,45 25
13 28 240,25 25
17 18 287,65 30

● available material: carbon steel, nylon and AISI 304

nastri trasportatori con spirali

altri tipi fornibili

tipo Flex tipo Flex - SL tipo Flex - SF


● spirali a torsione alternata (una destra e una sinistra) unite da traversini ondulati;

● spirali concatenate unite da traversini dritti;

● spirali a torsione alternata e con passo avvicinato (una destra e una sinistra) unite da traversini dritti;

● doppie spirali a torsione (una destra e una sinistra) unite da traversini dritti o ondulati;

● doppie spirali concatenate unite con traversini dritti;

● più spirali a torsione alternata (una destra e una sinistra) unite da traversini dritti o ondulati;

● spirali concatenate;

bordi saldati   varianti catene di traino ai bordi
rampinati   bordi rinforzati
con ganci a catena     spondine ai bordi
con ganci a catena e successiva saldatura

Piano hinge type Fleyer

versions pitch on drawing

nastri trasportatori tipo fleyer
composition on drawing
roller chain - type fleyer - roller chain
Umberto Saccone Jue, 08/01/2015 - 14:45

Regina Catene Calibrate s.p.a.

Regina Catene Calibrate s.p.a.

Da molti anni la Ca.Tor. è concessionaria, con un vasto deposito di materiale a pronta consegna, della ditta Regina Catene Calibrate s.p.a.

catena regina calibrate catena regina calibrate
catene regina calibrate flite top tappeti modulari catene regina calibrate serie enduro fly roller pusher
catene regina calibrate sticker chains alette punta contrasto rulli catene regina catene calibrate perni sporgenti
tendicatena regina catena calibrate crto crt1 crt2
Umberto Saccone Mar, 18/04/2023 - 07:56

Cadenas de casquillos (tipo Zobel) DIN 8164 ISO 1395

Cadenas de casquillos (tipo Zobel) DIN 8164 ISO 1395

Catene a bussola fissa zobel

Type with metric pitch DIN 8164

code CATOR paso   diametro eje tensile strenght peso
  P P L R M Sp mm kg kg/mt
mm inch mm mm mm mm
15/BF 15   14 9,00 32,00 2,00 6,00 1.500 1,20
20/BF 20   16 12,00 40,00 3,00 8,00 3.500 2,20
25/BF 25   18 15,00 43,00 3,00 10,00 4.000 2,70
30/BF 30   20 17,00 50,00 4,00 11,00 6.500 4,00
35/BF 35   22 18,00 55,00 4,00 12,00 7.500 4,30
40/BF 40   25 20,00 60,00 5,00 14,00 10.000 5,50
45/BF 45   30 22,00 69,00 6,00 16,00 14.000 7,60
50/BF 50   35 26,00 80,00 6,00 18,00 17.000 9,00
55/BF 55   45 28,00 98,00 8,00 20,00 20.000 13,60
60/BF 60   50 32,00 110,00 8,00 22,00 25.000 15,00
65/BF 65   55 36,00 117,00 8,00 26,00 30.000 19,00
70/BF 70   60 40,00 131,00 10,00 30,00 35.000 25,00
80/BF 80   70 44,00 150,00   32,00 55.000 31,00
90/BF 90   80 48,00 165,00   36,00 65.000 44,00
100/BF 100   90 56,00 176,00   42,00 80.000 49,00

Type with inch pitch ISO 1395

code CATOR paso   diametro eje tensile strenght peso
  P P L R M Sp mm kg kg/mt
mm mm mm mm mm mm
9,5/BF 9,525 3/8" 5,7 4,75 15,00 1,25 3,28 1.000 0,30
12,7/BF 12,7 1/2" 7,8 6,35 20,00 1,65 4,44 1.900 0,56
15,9/BF 15,875 5/8" 9,5 7,25 22,00 1,75 5,08 2.500 0,70
19,1/BF 19,05 3/4" 11,7 8,65 25,00 1,85 5,72 3.000 0,90
25,4/BF 25,4 1" 17 11,60 45,00 3,10 8,28 6.000 2,20
31,8/BF 31,75 1"1/4 19,6 13,40 52,00 4,00 10,15 7.800 3,10
38,1/BF 38,1 1"1/2 25,4 19,00 67,00 5,00 14,55 15.000 5,50
44,4/BF 44,45 1"3/4 31 21,00 78,00 6,10 15,85 19.000 7,40
50,8/BF 50,8 2" 31 22,00 82,00 6,10 17,75 23.000 8,00
63,5/BF 63,5 2"1/2 38,1 29,00 100,00   22,89 39.000 13,00
76,2/BF 76,2 3" 45,72 36,10     29,00 56.000 21,40

● dei tipi con passo a pollici si costruiscono anche catene della serie a passo lungo

Umberto Saccone Vie, 30/01/2015 - 16:42

Gallketten DIN 8150

Gallketten DIN 8150

Catene galle - serie DIN8150

nummer CATOR teilung   laschen bruchkraft gewicht
  P L R M Sp n° kg kg
mm mm mm mm mm
15/G 15,00 12,00 5,00 25,00 2,00 2 500 0,70
20/G 20,00 15,00 8,00 32,00 2,00 2 1.250 1,00
25/G 25,00 18,00 10,00 39,00 3,00 2 2.500 2,00
30/G 30,00 20,00 11,00 54,00 3,00 4 4.000 3,00
35/G 35,00 22,00 12,00 56,00 3,00 4 6.000 4,20
40/G 40,00 25,00 14,00 58,00 3,00 4 8.000 5,00
45/G 45,00 30,00 17,00 70,00 3,00 4 10.000 7,10
50/G 50,00 35,00 22,00 88,00 4,50 4 15.000 11,00
60/G 60,00 45,00 26,00 115,00 6,00 4 25.000 19,00
70/G 70,00 50,00 32,00 156,00 6,00 6 37.500 33,50
80/G 80,00 60,00 36,00 170,00 6,00 6 50.000 38,20
90/G 90,00 70,00 40,00 199,00 7,00 6 75.000 53,00
  • eseguiamo anche catene diverse da quelle disegnate
  • forniamo anche ruote relative
Umberto Saccone Dom, 11/05/2014 - 18:26

Steel detachable chains (type Ewart)

Steel detachable chains (type Ewart)

Catene scomponibili a gancio aperto in acciaio stampato (tipo Ewart)

Catene scomponibili a gancio aperto in acciaio stampato (tipo Ewart)

number CATOR pitch outer width inner width thickness plate diameter gambo diameter testa maglie al metro ca. tensile strenght average weight


  P G L S C D   kg kg/mt

Catene scomponibili a gancio aperto in acciaio stampato (tipo Ewart)
mm mm mm mm mm mm
25 LAM 23,00 21,00 12,00 2,00 3,80 9,00 43,50 430 0,384
42 LAM 35,00 34,00 20,00 3,00 6,00 14,00 28,60 1.050 0,828
45 LAM 41,30 34,00 21,50 3,00 7,00 16,00 24,20 950 0,824
52 LAM 38,50 38,00 21,50 3,40 8,00 16,00 26,00 1.220 1,065
55 LAM 41,30 36,00 20,00 3,50 8,00 16,00 24,20 1.260 1,020
62 LAM 42,00 43,00 25,50 4,00 7,80 18,00 23,80 2.000 1,475
67 LAM 58,50 53,00 28,00 4,80 10,00 24,00 17,10 2.300 2,180
72 1/2 LAM 42,00 54,00 29,50 4,20 7,80 18,00 23,80 2.040 1,905
88 LAM 67,00 62,00 29,50 5,00 12,50 25,00 14,90 2.300 2,630

● other types available

● available gears

Umberto Saccone Vie, 16/05/2014 - 12:22

Catene fucinate

Catene fucinate

settori: impianti di pulitura di rastrellatrici, impianti di stritolazione, frese per silos, spargimento letame, ....

le catene sono fornibili con alette e INOX
Serie "V": un'alternativa alle catene VAUCANSON convenzionali (adatte per la marcia indietro)
fornibili i relativi ingranaggi
Umberto Saccone Lun, 22/07/2019 - 11:46

Cadenas de perno de acero fundido en cumplemiento DIN 654 - CSN 023382

Cadenas de perno de acero fundido en cumplemiento DIN 654 - CSN 023382

Catene scomponibili a spina, in ghisa malleabile con perno d'acciaio

number CATOR   tensile strenght
  P L D A R kg
mm mm mm mm mm
59 59,20 70,00 9,00 24,00 21,00 2300
65 65,00 75,00 12,00 31,00 26,50 3800
100 100,00 80,00 13,00 26,00 26,00 3200
● available attachments
● available other types
● available gears
Umberto Saccone Lun, 30/05/2016 - 10:31

Kardanketten fur kreisforderer

Kardanketten fur kreisforderer

Catene biplanari - aeree e piano terra - inscatolate a 4 rotelle

nummer CATOR durchmesser   bruchkraft portata al mt max
  D p1 p2 p3 p4 d a l s b1 g d d1 kg kg
mm mm mm mm mm N mm mm mm mm mm mm mm
C28D8C00 28 105 20 105 250 2 50 74 3 19,5 20 8,5 9 2.500,00 30,00
C28T8C00 28 130 20 130 300 2 50 74 3 19,5 20 8,5 9 2.500,00 30,00
C28Q8C00 28 160 20 200 400 3 50 74 3 19,5 20 8,5 9 2.500,00 30,00
C30Q8C00 30 160 20 200 400 3 50 74 3 19,5 20 8,5 9 2.500,00 30,00
C37D2100 37 105 20 105 250 2 50 83 4 21,5 25 8,5 11 4.600,00 50,00
C37D2H00 37 105 20 105 250 2 50 73 4 21,5 25 8,5 11 4.600,00 50,00
C37T2100 37 130 20 130 300 2 50 83 4 21,5 25 8,5 11 4.600,00 50,00
C37T2H00 37 130 20 130 300 2 50 73 4 21,5 25 8,5 11 4.600,00 50,00
C37Q2100 37 160 20 200 400 3 50 83 4 21,5 25 8,5 11 4.600,00 50,00
C37Q2H00 37 160 20 200 400 3 50 73 4 21,5 25 8,5 11 4.600,00 50,00
C40D5L00 40 105 20 105 250 2 50 91 4 26,5 25 8,5 11 5.000,00 70,00
C40T5L00 40 130 20 130 300 2 50 91 4 26,5 25 8,5 11 5.000,00 70,00
C40Q5L00 40 160 20 200 400 3 50 91 4 26,5 25 8,5 11 5.000,00 70,00
C40C5L00 40 180 20 180 400 3 50 91 4 26,5 25 8,5 11 5.000,00 70,00
C45S3000 45 160 20 200 400 3 42,5 102 4 31,5 30 10,5 14 5.000,00 100,00
C45C3P00 45 180 20 180 400 3 42,5 106 6 31,5 30 10,5 14 5.000,00 130,00
C45D3000 45 105 20 105 250 2 40 102 6 31,5 30 10,5 14 6.500,00 130,00
C45T3000 45 130 20 130 300 2 50 102 6 31,5 30 10,5 14 10.000,00 130,00
C45Q3000 45 160 20 200 400 3 42,5 102 6 31,5 30 10,5 14 10.000,00 130,00
C47D3000 47 105 20 105 250 2 40 102 6 31,5 30 10,5 14 10.000,00 200,00
C47T3000 47 130 20 130 300 2 50 102 6 31,5 30 10,5 14 10.000,00 200,00
C47Q3000 47 160 20 200 400 3 42,5 102 6 31,5 30 10,5 14 10.000,00 200,00
la catena è snodata nei due sensi per mezzo di speciali nodi a croce portanti i quattro cuscinetti e consente delle deviazioni a raggio molto stretto Catene biplanari - aeree e piano terra - inscatolate a 4 rotelle
  • temperatura max 200°
  • cuscinetti a pieno riempimento di sfere
  • cuscinetti lubrificati con grasso IP SILIS GREASE 2
  • l'appendino a disegno è un esempio e non fa parte della catena
  • a richiesta catene inox max 450° C
  • a richiesta catene con cuscinetti retttificati ZZ o 2RS temp. Max 60° C
  • a richiesta catena con materiali specifici per impieghi particolari
  • a richiesta catene a campione o disegno
Umberto Saccone Mar, 03/06/2014 - 19:52

Cadenas forjadas sin remaches y troles (tipo Morris - Webb)

Cadenas forjadas sin remaches y troles (tipo Morris - Webb)

Catene per trasportatori aerei a terra- catene stampate in acciaio

number CATOR nominal pitch pitch tensile strenght massimo tiro ammissibile weight inner width outer width height outer plate diameter pin ribasso maglie
  mm mm tipo non trattato tipo trattato tipo trattato "speciale" tipo non trattato tipo trattato kg/mt B D E F H
N N N N N mm mm mm mm mm
268 60,00 60,00 2.500 3.500 - 300 600 1,50 12,70 30,00 22,00 8,30 8,50
348 3" 76,98 8.300 11.000 13.500 400 800 3,10 20,60 46,00 28,00 12,50 12,70
458 4" 102,40 14.000 22.000 28.000 800 1.800 4,60 27,00 56,00 35,50 16,00 16,30
458X 4" 102,40 14.000 22.000 28.000 800 1.800 5,10 27,00 56,00 35,50 16,00 16,30
468R 4" 102,40 16.000 25.000 32.000 1.000 2.500 7,20 32,00 66,50 42,00 18,00 20,00
658 6" 153,20 14.000 22.000 28.000 800 1.800 4,10 27,00 56,00 35,50 16,00 16,30
678 6" 153,20 27.500 38.500 45.000 1.200 4.500 9,70 34,20 79,40 50,80 22,20 20,00
160 160,00 160,00     45.000   4.500 9,50 34,20 79,40 50,80 22,20 20,00
Catene per trasportatori aerei a terra- catene stampate in acciaio

Trolley – Troles

Trolley – Carrelli

number CATOR distanza putrella asse catena distanza asse catena base carrello diameter roller di scorrimento ingombro carrello spessore appendino via di corsa distanza asse catena width staffa weight carrello portata max
    B C D E   bore bulloni roller M kg kg
A F H L N
mm mm mm mm mm mm mm mm mm mm
268 134,00 23,00 50,00 98,00 4,00 80,00 16 13,00 84,00 32,00 1,00 50,00
348 165 (143,5) 35,00 60,00 108,00 6,00 100 (80) 22 22,00 100,00 40,00 2,50 140,00
458X 230,2 (211) 35,00 80,00 136,00 9,00 140 (120) 41 21,00 135,00 54,00 4,50 200,00
458X 230,2 (211) 35,00 80,00 136,00 9,00 140 (120) 41 21,00 135,00 54,00 4,50 200,00
458X 182,6 (101,6) 35,00 82,50 138,00 10,00 101,6 (101,6) 32 22,00     4,50 200,00
658 230,2 (211) 35,00 80,00 136,00 9,00 140 (120) 41 21,00 135,00 54,00 4,50 250,00
678 250 (230) 42,00 80,00 172,00 12,00 160,00 51 22,00 168,00 85,00 4,50 450,00
678 187,60 38,00 82,50 138,00 10,00 101,60 32 22,00     4,50 450,00
678 254,00 42,50 125,40 195,00 12,00 153,20 42 28,00     9,00 600,00
160 250 (230) 42,00 80,00 172,00 12,00 160 (140) 51 22,00     4,50 450,00
available "heavy version"
available in plastic material for food industry (slaughtering chain for poultry, rabbits and quails)

AppendiniAppendini

Ruote per catene di trasporto aereo

Fornibili:

- in ghisa o acciaio;

- con tempra induzione sui denti;

- con dispositivo di sicurezza;

- dentate o a fascia piana.

Umberto Saccone Vie, 30/01/2015 - 17:00

Caterpillarkette

Caterpillarkette

Catene caterpillar per traino

nummer ketten caterpillar for ketten nummer teilung durchmesser rollen innere breite distanza centro perni altezza dente di spinta
    A B C D E
mm mm mm mm mm
30 268 30,00 15,88 17,00 24,00 32,00
ASA 120 348 38,10 22,22 25,40 35,50 45,30
ASA 159   50,00 28,60 31,75 54,00 70,00
ASA160 458 50,80 28,57 31,75 44,30 59,60
458 X 50,80 28,57 31,75 44,30 59,60
468 R 50,80 28,57 31,75 44,30 59,60
658 50,80 28,57 31,75 44,30 59,60
ISO 48 B1 678 76,20 48,26 45,72 65,00 90,00
80 160 80,00 29,20 31,75 55,00 70,00
80 160 80,00 31,75 36,00 60,00 77,00

Ruote dentate per catena

Catene caterpillar per traino

nummer ketten caterpillar nummer zahne nummer teilung durchmesser  primitivo durchmesser esterno dimensioni mozzo gewicht
  n° n° Dp De diametro esterno lange lange parziale lange parziale diam bohrung diam bohrung kg
C L E F min max
mm mm mm mm mm mm mm mm
268 14 28 536 553 120 70 14 56 30 60 28
268 18 36 688 705 120 80 14 66 30 60 32
268 20 40 765 782 140 80 14 66 40 70 38
268 26 52 994 1010 160 100 14 86 40 80 50
348 11 22 541 560 120 75 30 55 30 60 26
348 16 32 785 804 120 95 30 65 30 60 44
348 20 40 981 1000 160 105 30 75 40 85 68
458/ 458 X/ 468 R 10 20 654 700 160 90 23 68 50 80 55
12 24 785 830 170 100 25 75 50 80 63
17 34 1110 1152 200 104 28 115 60 100 150
678 8 16 781 846 200 120 30 90 50 100 85
678 12 24 1174 1240 200 160 30 130 60 120 35
  • le ruote possono essere fornite anche con numero di denti diversi, e con apparecchiature di sicurezza
  • si forniscono anche ruote liscie a fascia piana
  • si forniscono anche rulli di contrasto
  • si forniscono anche curve con varie misure

Catene caterpillar per traino

Umberto Saccone Dom, 11/05/2014 - 17:41

Trazione - Fleyer

Trazione - Fleyer Umberto Saccone Dom, 28/10/2012 - 07:59

Cadenas de mallas juntas DIN 8152

Cadenas de mallas juntas DIN 8152
Catene fleyer di elevate prestazioni Catene fleyer di elevate prestazioni goccia
fleyer composizione2X2 fleyer composizione2X3 fleyer composizione3X4 fleyer composizione4X4 fleyer composizione4X6 fleyer composizione5X4 fleyer composizione5X6 fleyer composizione6X5 fleyer composizione6X6 fleyer composizione8X8
  • con certificazioni ISO 9001 (certificato di collaudo)
numero REGINA numero CATOR passo piastre diametro perno larghezza max perno carico di rottura kg ca. min. ISO peso al metro ca.
    P combinazione spessore altezza d2 a kg kg
S g
mm mm mm mm mm
UF 922 FL 122 9,525 2X2 1,30 7,30 3,59 8,00 920 0,22
UF 923 FL 123 2X3 9,20 940 0,28
UF 944 FL 144 4X4 12,80 1.840 0,42
UF 966 FL 166 6X6 18,50 2.760 0,62
UF 988 FL 188 8X8 24,00 3.680 0,82
UF 966 R   9,525 6X6 1,57 7,9 3,59 21,67 3.980 0,77
UF 1222 FL 222 12,70 2X2 1,40 10,70 4,44 7,90 1.780 0,39
UF 1244 FL 244 4X4 13,90 3.560 0,74
UF 1266 FL 266 6X6 19,90 5.340 1,10
UF 1288 FL 288 8X8 25,90 7.120 1,47
BL 423 BL 423 2X3 1,98 11,80 5,08 12,50 2.650 0,76
BL 434 BL 434 3X4 16,40 3.970 1,05
BL 444 BL 444 4X4 19,30 4.440 1,10
BL 446 BL 446 4X6 22,70 5.300 1,51
BL 466 BL 466 6X6 27,10 6.660 1,60
UF 1522 FL 322 15,875 2X2 1,63 13,00 5,08 8,90 2.460 0,53
UF 1544 FL 344 4X4 16,00 4.940 1,00
UF 1566 FL 366 6X6 22,70 7.450 1,45
UF 1588 FL 388 8X8 29,30 9.880 2,05
AL 522 AL 522 2X2 2,03 13,10 10,60 2.790 0,64
AL 544 AL 544 4X4 19,10 5.580 1,25
AL 566 AL 566 6X6 27,30 8.370 1,86
  FB 156 S 6X6 2,03 14,70 5,08 27,50 con casquillo
BL 523 BL 523 2X3 2,40 15,50 5,94 14,40 3.890 1,18
BL 534 BL 534 3X4 19,40 6.230 1,61
BL 544 BL 544 4X4 22,50 6.680 1,70
BL 546 BL 546 4X6 26,80 7.780 2,30
BL 566 BL 566 6X6 32,40 10.020 2,40
LL 1222 FL 422 19,05 2X2 1,80 16,00 5,69 10,10 3.090 0,63
LL 1244 FL 444 4X4 17,90 6.180 1,25
- FL 456 5X6 23,00 8.000 1,55
LL 1266 FL 466 6X6 25,70 9.270 1,86
LL 1288 FL 488 8X8 33,50 11.770 2,48
AL 622 AL 622 2X2 2,40 15,50 5,94 12,70 3.340 0,77
AL 644 AL 644 4X4 22,40 6.680 1,77
AL 666 AL 666 6X6 32,30 10.020 2,26
AL 688 AL 688 8X8 42,30 13.360 2,99
  FB 196 S 6X6 2,40 18,40 6,50 32,30 con casquillo
  F 19 V 66 6X6 2,40 15,20 6,50 32,30
BL 623 BL 623 2X3 3,25 18,00 7,92 20,70 4.890 1,81
BL 634 BL 634 3X4 27,40 9.620 2,52
BL 644 BL 644 4X4 29,50 9.780 2,76
BL 646 BL 646 4X6 37,50 12.950 3,55
BL 666 BL 666 6X6 44,20 14.670 4,22
LL 1622 FL 522 25,40 2X2 3,10 21,00 8,26 16,60 6.470 1,48
- FL 534 3X4 27,00 8.500 2,70
LL1644 FL 544 4X4 29,50 12.940 2,91
LL1666 FL 566 6X6 42,40 19.420 4,34
LL1688 FL 588 8X8 55,40 25.500 5,77
AL 822 AL 822 2X2 3,25 20,60 7,92 17,10 6.610 1,49
AL 844 AL 844 4X4 30,70 12.260 2,80
AL 866 AL 866 6X6 44,20 18.390 4,10
AL 888 AL 888 8X8 57,80 26.450 5,35
BL 823 BL 823 2X3 4,00 24,00 9,50 25,20 8.450 3,10
BL 834 BL 834 3X4 33,40 14.710 4,27
BL 844 BL 844 4X4 37,70 16.900 4,77
BL 846 BL 846 4X6 46,00 20.110 6,05
BL 866 BL 866 6X6 54,00 25.360 7,20
LL 2066 LL 2066 31,75 6X6 3,50 26,00 10,19 49,00
- FL 744 4X4 4,10 22,50 10,19 37,90 21.400 3,84
- FL 766 6X6 55,00 30.400 5,72
- FL 788 8X8 72,10 42.700 7,63
AL 1022 AL 1022 2X2 4,00 26,00 9,50 21,00 10.740 2,52
AL 1044 AL 1044 4X4 37,70 16.900 4,95
AL 1066 AL 1066 6X6 54,10 25.350 7,35
AL 1088 AL 1088 8X8 70,70 42.960 9,68
BL 1023 BL 1023 2X3 4,80 29,60 11,10 29,70 11.570 4,37
BL 1034 BL 1034 3X4 39,40 24.390 6,07
BL 1046 BL 1046 4X6 54,20 30.540 8,60
BL 1066 BL 1066 6X6 64,20 34.700 9,72
LL 2422 FL 922 38,10 2X2 5,10 33,40 14,54 25,80 17.000 4,17
LL 2444 FL 944 4X4 46,70 35.960 8,17
LL 2466 FL 966 6X6 67,80 53.940 12,80
LL 2488 FL 988 8X8 88,80 71.440 16,19
AL 1222 AL 1222 2X2 4,80 31,00 11,10 24,50 14.620 3,48
AL 1244 AL 1244 4X4 44,40 24.020 6,90
AL 1266 AL 1266 6X6 64,20 36.030 10,30
AL 1288 AL 1288 8X8 83,80 58.510 13,60
BL 1223 BL 1223 2X3 5,65 36,00 12,67 34,50 15.120 6,17
BL 1234 BL 1234 3X4 46,00 24.470 8,55
BL 1244 BL 1244 4X4 51,60 30.250 9,72
BL 1246 BL 1246 4X6 63,50 37.140 12,10
BL 1266 BL 1266 6X6 75,30 45.370 14,40
BL 1288 BL 1288 8X8 98,30 60.500 18,64
LL 3244 FL 1244 50,80 4X4 6,35 41,00 17,75 57,70 55.000 12,10
LL 3266 FL 1266 6X6 83,70 82.500 18,04

● si possono fornire catene con altri spessori, altre composizioni e altri passi

● carico di lavoro x coefficiente di sicurezza <= carico di rottura minimo della catena

caratteristica dell'applicazione coefficiente di sicurezza
normale 7
strappi moderati 9
forti strappi 11

Piastre terminali " a pera " per catena fleyer
fleyer piastra terminale a pera a goccia
tipo Cator diametro perno passo diametro foro altezza max piastra
  Dp P Df h
328 - 10 3,28 19,05 10 18
445 - 10

4,45

 30,00 10 20
445 - 12 4,45 25,40 12 22
508 - 10 5,08 30,00 10 20
508 - 16 5,08 31,75 16 28
572 - 10 5,72 30,00 10 20
572 - 18 5,72 38,10 18 32
828 - 16 8,28 45,00 16 35
828 - 25 8,28 50,80 25 44
1019 - 16 10,19 45,00 16 35
1019 - 25 10,19 63,50 25 44
1463 - 26 14,63 60,00 26 50
1463 - 32 14,63 76,20 32 56
1781 - 36 17,81 70,00 36 70
2289 - 45 22,89 90,00 45 80
● per tali catene si forniscono i perni accoppigliati di unione
perni coppigliati ambo i lati per catena fleyer
Umberto Saccone Dom, 11/05/2014 - 18:25

Sonder Fleyerketten mit schlauchfuhrungen und hydraulikmastschutz fyr gabelstapler (typ Linde)

Sonder Fleyerketten mit schlauchfuhrungen und hydraulikmastschutz fyr gabelstapler (typ Linde)



FLEYERKETTEN WITH CENTRAL INSERTO IN PLASTIC MATERIAL

nummer CATOR teilung kombination durchmesser bolzen hohe laschen lange ketten max dicke laschen
F1944 KS 19,05 4 X 4 5,72 16 24,5 1,85
F1966 KS 19,05 6 X 6 6,5 18,22 36,24 2,29
BL834 KS 25,4 3 X 4 9,53 24,1 44,3 4
BL844 LKS 25,4 4 X 4 9,53 23,6 44,8 4,07
BL844 KS Type 1 25,4 4 X 4 9,53 23,6 57,6 4,07
BL844 KS Type 2 25,4 4 X 4 9,53 23,6 61,4 4,07
BL866 KS Type 2 25,4 6 X 6 9,53 23,8 68,5 4,07
BL888 KS 25,4 8 X 8 9,53 23,6 78,1 4,07
LL2088 KS 31,6 8 X 8 10,19 25,6 86,8 4,5



FLEYERKETTEN WITH LATERAL SPALLE IN PLASTIC MATERIAL
nummer CATOR teilung kombination durchmesser bolzen hohe laschen lange ketten max dicke laschen
BL633 KS 19,05 3 X 3 7,92 17,8 32 3,15
nummer CATOR teilung kombination durchmesser bolzen hohe laschen lange ketten max dicke laschen
LL1644 KS 25,4 4 X 4 8,28 20,5 41,5 3,15
nummer CATOR teilung kombination durchmesser bolzen hohe laschen lange ketten max dicke laschen
BL866 KS Type 1 25,4 6 X 6 9,53 23,8 65,5 3,1
nummer CATOR teilung kombination durchmesser bolzen hohe laschen lange ketten max dicke laschen
F2544 KS 25,4 4 X 4 8,28 20,5 61,7 3,15
nummer CATOR teilung kombination durchmesser bolzen hohe laschen lange ketten max dicke laschen
F2566 KS 25,4 6 X 6 8,28 20,5 68,9 3,15



FLEYERKETTEN WITH GUIDE TYPE "C" IN PLASTIC MATERIAL
nummer CATOR teilung kombination durchmesser bolzen hohe laschen lange ketten max dicke laschen
BL544 KS 15,875 4 X 4 5,94 14,6 39,5 2,37
Umberto Saccone Jue, 14/08/2014 - 19:32

Silenziose: trasmissione,trasporto

Silenziose: trasmissione,trasporto Umberto Saccone Dom, 28/10/2012 - 08:00

Zahnketten per trasmissione

Zahnketten per trasmissione

Zahnketten typ "KH"

                          innenfuhrung                                                                              aubenfuhrung

Catene silenziose di alta resistenza a guida centrale e laterale per trasmissione

numero CATOR   passo numero piastre larghezza nominale larghezza di lavoro larghezza totale carico di rottura peso al mt larghezza fascia dentata ingranaggio
    p p n. bn ba bg N kg/mt   H O s t
mm pollici mm mm mm kg mm mm mm mm mm
KH 2212A ● 7,9375 5/16" 12 12,00 11,00 17,00 5.800 0,50 10,00 7,70 4,20 1,00 2,00
KH 2215A ● 14 15,00 13,00 19,00 6.900 0,57 12,00
KH 2220A ● 18 20,00 17,00 23,00 9.000 0,74 16,50
KH 2225   25 25,00 27,00 31,00 13.200 0,95 30,00
KH 015A ● 9,525 3/8" 10 15,00 12,50 20,00 14.500 0,64 12,00 9,20 5,20 1,50 2,00
KH 020A ● 14 20,00 18,80 26,00 21.000 0,86 18,00
KH 025   17 25,00 26,50 31,00 27.400 0,94 30,00
KH 030   21 30,00 33,00 37,00 34.000 1,16 35,00
KH 035   25 35,00 39,00 44,00 40.000 1,39 40,00
KH 315A ● 12,70 1/2" 10 15,00 12,50 22,00 18.500 0,83 12,00 12,30 6,70 1,50 2,50
KH 320A ● 14 20,00 19,00 27,50 26.500 1,12 18,00
KH 325   17 25,00 16,50 33,00 34.600 1,39 30,00
KH 330   21 30,00 33,00 39,00 43.000 1,54 35,00
KH 335   25 35,00 39,00 45,00 51.000 1,84 40,00
KH 350   33 50,00 51,50 58,00 67.500 2,42 55,00
KH 425   15,875 5/8" 13 25,00 27,00 33,00 46.000 1,68 30,00 15,40 8,40 2,00 3,00
KH 435   17 35,00 35,50 41,50 61.000 2,31 40,00
KH 450   25 50,00 52,00 58,00 89.000 3,35 55,00
KH 465   33 65,00 69,00 74,50 117.500 4,30 70,00
KH 535   19,05 3/4" 17 35,00 35,50 43,00 73.500 2,66 40,00 18,40 10,00 2,00 3,50
KH 550   25 50,00 52,00 59,00 108.000 3,95 55,00
KH 565   33 65,00 68,50 76,00 142.000 5,15 70,00
KH 575   37 75,00 77,00 84,00 160.000 6,20 80,00
KH 650   25,40 1" 17 50,00 53,00 61,00 127.000 5,60 55,00 25,00 13,10 3,00 4,00
KH 665   21 65,00 65,00 73,00 157.000 6,80 70,00
KH 675   25 75,00 77,50 85,50 187.000 8,20 80,00
KH 6100   33 100,00 103,00 111,00 245.000 10,70 105,00
KH 865   38,10 1"1/2 21 65,00 65,50 77,50 257.000 10,30 75,00 37,00 20,10 3,00 6,00
KH 875   25 75,00 78,00 90,00 306.000 11,60 85,00
KH 8100   33 100,00 103,00 115,00 403.000 16,20 110,00
KH 8150   49 150,00 153,00 165,00 600.000 23,60 160,00
KH 9100   50,80 2" 25 100,00 104,00 117,00 490.000 22,40 110,00 49,20 26,80 4,00 7,00
KH 9115   29 115,00 120,00 133,00 570.000 25,60 125,00
KH 9150   37 150,00 153,00 166,00 725.000 32,60 160,00
KH 9180   45 180,00 186,00 199,00 880.000 38,20 190,00
  • A= aubenfuhrung

Zahnketten typ "HDL"

numero CATOR   passo numero piastre larghezza nominale larghezza di lavoro larghezza totale carico di rottura peso al mt
    p p n. bn ba bg N kg/mt H O s t
mm pollici mm mm mm kg mm mm mm mm
HDL015A ● 9,525 3/8" 10 15 12,5 20,5 17.700 0,82 10,9 6,7 1,5 2
HDL020A ● 13 20 17 25 21.700 1,05
HDL025   17 25 26,5 31,5 33.000 1,4
HDL030   21 30 33 38 41.000 1,7
HDL040   25 40 39 44 49.000 2
HDL050   33 50 51,5 56,5 65.000 2,6
HDL065   41 65 64 69 81.000 3,2
HDL320A ● 12,7 ½" 13 20 17 26,5 33.000 1,4 14,45 8,7 1,5 2,5
HDL325   17 25 26,5 32,5 51.000 1,8
HDL325A ● 17 25 23,25 31,7
HDL330   21 30 33 39 64.000 2,2
HDL330A ● 21 30 29 35,8
HDL340   25 40 39 45 76.000 2,6
HDL350   33 50 51,5 57,5 100.000 3,4
HDL365   41 65 64 70 129.000 4,2
HDL375   49 75 77 83 149.000 5
HDL3100   65 100 102 108 198.000 6,6
HDL530A ● 19,05 ¾" 15 30 27 38,5 70.000 3,35 21 10,7 2 3,5
HDL535   17 35 35,5 42,5 91.000 3,75
HDL540   21 40 43,5 50,5 113.000 4,6
HDL550   25 50 52 59 135.000 5,4
HDL565   33 65 68,5 76,5 175.000 7,1
HDL585   41 85 85,5 92,5 220.000 8,8
HDL5100   49 100 102 109 265.000 10,4
HDL5125   61 125 127 134 325.000 13
HDL5150   73 150 152 159 390.000 15,5
HDL5200   97 200 202 209 520.000 20,5
HDL640   25,4 1" 13 40 41 49 140.000 5,7 27,8 14,1 3 4
HDL650   17 50 53 61 183.000 7,4
HDL665   21 65 65 73 225.000 9,1
HDL675   25 75 77 85 265.000 10,7
HDL6100   33 100 102 110 355.000 14,1
HDL6125   41 125 127 135 440.000 17,5
HDL6150   49 150 152 160 530.000 21
HDL6200   65 200 201 209 700.000 28
  • A= aubenfuhrung
● fornibili anche nelle serie:
HPC

grazie alla sua evoluta progettazione, rispetto alla serie HDL, permette di utlizzare catene di minore larghezza (a parità di carico di rottura)
BIZ

Biflex (BIZ): flessibile da ambo i lati permette la realizzazione di trasmissioni con avvolgimenti ad "S"



  velocità max (m/s) passi disponibili
KH 30 5/16"-3/8"-1/2"-3/8"-3/4"-1"-1"1/2"-2"-2"1/2
HDL 40 3/8"-1/2"-3/4"-1"
HPC 50 3/8"-1/2"-3/4"-1"1/2
BIZ 40 3/8"-1/2"-3/4"-1"
Umberto Saccone Jue, 22/05/2014 - 18:30

Zahnketten per trasporto

Zahnketten per trasporto

Catene silenziose a guida centrale e laterale per trasporto

● angolo dente 60°

AUBENFUHRUNG   INNENFUHRUNG
numero CATOR passo largh. ingom bro carico di rottura peso al metro     numero CATOR passo largh. ingom bro carico di rottura peso al metro
------------ p p A B kg kg/mt H   ------------ p p A B kg kg/mt H
mm pollici mm mm mm   mm pollici mm mm mm
11131 TR 9,525 3/8" 20,00 25,00 2.500 1,20 11,00   15103 TR 9,525 3/8" 12,30 14,70 1.100 0,67 11,00
11132 TR 9,525 3/8" 22,80 27,80 2.800 1,36 11,00   15104 TR 9,525 3/8" 15,00 17,40 1.350 0,82 11,00
11133 TR 9,525 3/8" 25,50 30,50 3.000 1,50 11,00   15105 TR 9,525 3/8" 17,50 20,00 1.570 0,96 11,00
11134 TR 9,525 3/8" 28,10 33,10 3.300 1,68 11,00   15106 TR 9,525 3/8" 20,20 22,60 1.800 1,10 11,00
11135 TR 9,525 3/8" 31,00 36,00 3.700 1,86 11,00   15107 TR 9,525 3/8" 23,00 25,40 2.050 1,37 11,00
11136 TR 9,525 3/8" 36,00 41,00 4.300 2,15 11,00   15108 TR 9,525 3/8" 25,50 27,50 2.300 1,40 11,00
11122 TR 12,70 1/2" 14,00 19,60 1.500 1,05 14,00   15110 TR 9,525 3/8" 33,50 35,90 3.000 1,85 11,00
11123 TR 12,70 1/2" 17,00 22,60 1.785 1,28 14,00   15112 TR 9,525 3/8" 38,50 40,90 3.500 2,10 11,00
11124 TR 12,70 1/2" 23,20 28,80 2.440 1,74 14,00   12122 TR 12,70 1/2" 14,00 16,60 1.400 0,84 14,00
11125 TR 12,70 1/2" 29,20 34,80 3.060 2,19 14,00   12123 TR 12,70 1/2" 17,00 19,60 1.700 1,02 14,00
11126 TR 12,70 1/2" 35,20 40,80 3.700 2,64 14,00   12124 TR 12,70 1/2" 26,50 29,00 2.650 1,59 14,00
11127 TR 12,70 1/2" 38,30 43,90 4.000 2,87 14,00   12125 TR 12,70 1/2" 29,50 32,00 3.000 1,77 14,00
11128 TR 12,70 1/2" 47,50 53,10 4.980 3,56 14,00   12126 TR 12,70 1/2" 38,50 41,00 3.800 2,31 14,00
11129 TR 12,70 1/2" 53,50 59,10 5.620 4,00 14,00   12127 TR 12,70 1/2" 41,50 44,00 4.200 2,49 14,00
11130 TR 12,70 1/2" 62,50 68,10 6.560 4,68 14,00   12128 TR 12,70 1/2" 50,50 53,00 5.000 3,00 14,00
11142 TR 15,875 5/8" 25,00 31,80 4.000 1,87 18,00   12129 TR 12,70 1/2" 57,00 59,50 5.700 3,40 14,00
11143 TR 15,875 5/8" 29,00 35,80 4.640 2,10 18,00   12130 TR 12,70 1/2" 65,60 68,00 6.550 3,90 14,00
11144 TR 15,875 5/8" 36,70 43,50 5.870 2,70 18,00   12142 TR 15,875 5/8" 28,50 31,50 4.275 1,70 18,00
11145 TR 15,875 5/8" 43,00 49,80 6.880 3,20 18,00   12143 TR 15,875 5/8" 32,50 35,50 4.875 1,95 18,00
11146 TR 15,875 5/8" 71,00 77,80 11.360 5,30 18,00   12144 TR 15,875 5/8" 40,00 43,50 6.000 2,40 18,00
11147 TR 15,875 5/8" 89,50 96,30 14.320 6,70 18,00   12145 TR 15,875 5/8" 51,50 54,50 7.720 3,00 18,00
11148 TR 15,875 5/8"         18,00   12146 TR 15,875 5/8" 74,20 77,20 11.130 4,45 18,00
Catene silenziose a guida centrale e laterale per trasporto ingranaggi   12147 TR 15,875 5/8" 93,00 96,00 12.970 5,60 18,00
  12148 TR 15,875 5/8"         18,00

  • fascia di lavoro con altre misure a richiesta


  • possiamo fornire i relativi ingranaggi (pignoni/corone) per tutti i tipi di catena




Umberto Saccone Jue, 22/05/2014 - 18:32

Catene a tapparelle cernierate e a rulli– Regina Flite Top

Catene a tapparelle cernierate e a rulli– Regina Flite Top Umberto Saccone Lun, 03/12/2012 - 23:10

Cadenas Flat top conveyor - acero – Regina Flite Top DIN 8153 ISO 4348

Cadenas Flat top conveyor - acero – Regina Flite Top DIN 8153 ISO 4348

rectoCatene a tapparelle cernierate in acciaio – Regina Flite TopCatene a tapparelle cernierate in acciaio – Regina Flite TopCatene a tapparelle cernierate in acciaio – Regina Flite Top

GENERAL TABLE
number cator material pitch thickness plates lenght pin chain thickness diam pin raggio curvatura dorsale width available gap
  chain pin P T M H E RD W G
mm mm mm mm mm mm mm mm
M815 SS4/ PRIMA/ SS SSAUST 38,1 3,00 42 13 6,35 75,00 82,60 2,8
915 S S 38,1 3,00 42 13 6,35 150,00 57,1-63,5-66,7-82,6-88,9-101,6-114,3-152,4-190,5 1,8
915 SS SSAUST 38,1 3,00 42 13 6,35 150,00 57,1-63,5-66,7-82,6-88,9-101,6-114,3-152,4-190,5 1,8
915 SS4/ PRIMA SSAUST 38,1 3,00 42 13 6,35 150,00 82,6-83,8-114,3-190,5 1,6
PHD 915 PRIMA SSMART 38,1 3,00 42 13 6,35 150,00 82,6-83,8-114,3-190,5 1,6
2815 S S 38,1 3,00 80 13 6,35 150,00 190,50 1,8
2815 SS/ SS4/ PRIMA SSAUST 38,1 3,00 80 13 6,35 150,00 190,50 1,8
PHD 9157 PRIMA SSMART 38,1 3,00 57 13 6,35 150,00 190,50 1,6
803 PRIMA SSAUST 38,1 3,00 22 13 6,35 75,00 31,8-44,5 2,8
515 SS SSAUST 38,1 3,00 42 13 6,35 100,00 50-55-60-63,5-72-82,6-88,9-100 1,6

● see material's legend at the end of the page

type 915

number cator material pitch thickness plate lenght pin chain thickness diam pin raggio curvatura dorsale width available gap
  chain pin P T M H E RD W G
mm mm mm mm mm mm mm mm
S 915 K 2 1 /4 S S 38,1 3 42 13 6,35 150 57,10 1,80
S 915 K 2 1 /2 63,50
S 915 K 2 5 /8 66,70
S 915 K 3 1 /4 82,60
S 915 K 3 1 /2 88,90
S 915 K 4 101,60
S 915 K 4 1 /2 114,30
S 915 K 6 152,40
S 915 K 7 1 /2 190,50
SS 915-4 K 3 1 /4 SS4 SSAUST 38,1 3 42 13 6,35 150 82,60 1,60
SS 915-4 K 83,8 83,80
SS 915-4 K 4 1 /2 114,30
SS 915-4 K 7 1 /2 190,50
SS 915 K 2 1 /4 SS SSAUST 38,1 3 42 13 6,35 150 57,10 1,80
SS 915 K 2 1 /2 63,50
SS 915 K 2 5 /8 66,70
SS 915 K 3 1 /4 82,60
SS 915 K 3 1 /2 88,90
SS 915 K 4 101,60
SS 915 K 4 1 /2 114,30
SS 915 K 6 152,40
SS 915 K 7 1 /2 190,50
P 915 K 3 1 /4 PRIMA SSAUST 38,1 3 42 13 6,35 150 82,60 1,60
P 915 K 83,8 83,80
P 915 K 4 1 /2 114,30
P 915 K 7 1 /2 190,50

 ● see material's legend at the end of the page

ttpe 2815

number cator material pitch thickness plate lenght pin chain thickness diam pin raggio curvatura dorsale width available gap
  chain pin P T M H E RD W G
mm mm mm mm mm mm mm mm
S 2815 K 7 1 /2 S S 38,10 3,00 80,00 13,00 6,35 150,00 190,50 1,80
SS 2815-4 K 7 1 /2 SS4 SSAUST
P 2815 K 7 1 /2 P
SS 2815 K 7 1 /2 SS

type 803

number cator material pitch thickness plate lenght pin chain thickness diam pin raggio curvatura dorsale width available gap
  chain pin P T M H E RD W G
mm mm mm mm mm mm mm mm
P 803 K 1 1 /4 PRIMA SSAUST 38,10 3,00 22,00 13,00 6,35 75,00 31,80 2,80
P 803 K 1 3 /4 44,50

type 515

number cator material pitch thickness plate lenght pin chain thickness diam pin raggio curvatura dorsale width available gap
  chain pin P T M H E RD W G
mm mm mm mm mm mm mm mm
SS 515 K 50 SS SSAUST 38,10 3,00 42,00 13,00 6,35 100,00 50,00 1,60
SS 515 K 55 55,00
SS 515 K 60 60,00
SS 515 K 2 1 /2 63,50
SS 515 K 72 72,00
SS 515 K 3 1 /4 82,60
SS 515 K 3 1 /2 88,90
SS 515 K 100 100,00

curvas

Catene a tapparelle cernierate in acciaio – Regina Flite Top

GENERAL TABLE
number cator material pitch thickness plate lenght pin chain thickness diam pin raggio curvatura dorsale width available
  chain pin P T M H E RD W
mm mm mm mm mm mm mm
881 S S 38,1 3,00 43 14,5 6,35 75,00 82,6-114,3-190,5
881 SS SSAUST 38,1 3,00 43 14,5 6,35 75,00 82,6-114,3-190,5
881T S S 38,1 3,00 43 19,3 6,35 75,00 82,-6-114-3-190,5
881T SS SSAUST 38,1 3,00 43 19,3 6,35 75,00 82,-6-114-3-190,5
981 PRIMA SSAUST 38,1 3,00 43 14,5 6,35 75,00 82,6-83,8-114,3-190,5
981T PRIMA SSAUST 38,1 3,00 43 19,3 6,35 75,00 82,6-83,8-114,3-190,5
981M SS4/ PRIMA SSAUST 38,1 3,00 42 13 6,35 75,00 82,6-83,8-114,3-190,5*
PHD981M PRIMA SSMART 38,1 3,00 42 13 6,35 75,00 82,6-83,8-114,3-190,5
PHD9857M PRIMA SSMART 38,1 3,00 57 13 6,35 75,00 190,50
982T SS SSAUST 38,1 3,00 43 19,3 6,35 75,00 82,60
● see material's legend at the end of the page *width not available for all types of materials

type 881

number cator material pitch thickness plate lenght pin chain thickness diam pin raggio curvatura dorsale width available
  chain pin P T M H E RD W
mm mm mm mm mm mm mm
S 881 K 3 1 /4 S S 38,1 3 43 14,5 6,35 75 82,60
S 881 K 4 1 /2 114,30
S 881 K 7 1 /2 190,50
SS 881 K 3 1 /4 SS SSAUST 82,60
SS 881 K 4 1 /2 114,30
SS 881 K 7 1 /2 190,50

type 981

number cator material pitch thickness plate lenght pin chain thickness diam pin raggio curvatura dorsale width available
  chain pin P T M H E RD W
mm mm mm mm mm mm mm
P 981 K 3 1 /4 P SSAUST 38,1 3 43 14,5 6,35 75 82,6
P 981 K 83,8 83,8
P 981 K 4 1 /2 114,3
P 981 K 7 1 /2 190,5

Cadenas de acero engomadas - Regina Flite Top

material rubber color hardness average temp min temp max
without lubrification wet environment
nitril black 55 Sha -10° C +110° C +80° C

recto

Catene a tapparelle cernierate in acciaio – Regina Flite Top

GENERAL TABLE
number cator material pitch thickness plate lenght pin chain thickness diam pin raggio curvatura dorsale width available gap Catene a tapparelle cernierate in acciaio – Regina Flite Top
  chain pin P T M H E RD W G
mm mm mm mm mm mm mm mm
PG 815 K... PRIMA SSAUST 38,1 3,00 42 13 6,35 150,00 82,6-114,3-190,5 1,8
PG 2815 K 7 1 /2 PRIMA SSAUST 38,1 3,00 80 13 6,35 150,00 190,50 1,8
PHDG 9157 K 7 1 /2 PRIMA SSMART 38,1 3,00 57 13 6,35 150,00 190,50 1,6

curvas

Catene a tapparelle cernierate in acciaio – Regina Flite Top

GENERAL TABLE
number cator material pitch thickness plate lenght pin chain thickness diam pin raggio curvatura dorsale width available sideflexing radius
  chain pin P T M H E RD W R
mm mm mm mm mm mm mm mm
PG 981 K 3 1 /4 PRIMA SSAUST 38,1 3,00 43 14,5 6,35 75,00 82,60 457,2
PG 981T K 3 1 /4 PRIMA SSAUST 38,1 3,00 43 19,3 6,35 75,00 82,60 457,2
PG 981T K 7 1 /2 PRIMA SSAUST 38,1 3,00 43 19,3 6,35 75,00 190,50 609,6
PG 981M K 7 1 /2 PRIMA SSAUST 38,1 3,00 42 13 6,35 75,00 190,50 500
PHDG 9857M K 7 1 /2 PRIMA SSMART 38,1 3,00 57 13 6,35 75,00 190,50 750

Pinones type Regina Flite TopCatene a tapparelle cernierate in acciaio – Regina Flite Top

material's legend
code CATOR   colour notes applications temp min temp max
            dry wet
AR abrasion resistance polyamide black + reinforced polyamide with excellent wear resistance and low dusting + only for dry running applications glass manufacturing - 40° +120°
S carbon steel   + excellent strenght and wear resistance + not suitable in presence of water   - 40° +180°
PRIMA performance steel   + superior grade of cold rolled special ferritic stainless steel + special Cr-Ni alloy offering very good wear and mechanical properties + particularly suitable for high productivity lines   - 40° +260° +120°
SS austenitic stainless steel   + Cr-Ni austenitic cold rolled stainless steel + it guarantees the best corrosion resistance to withstand chemical attack + it offers very good wear resistance, due to work hardening and homogeneous chemical structure   - 40° +425° +120°
LW   brown     - 40° +80° +65°
AS antistatic acetal resin black + conductive acetal resin suitable for all applications where static charge on the chain must be avoided   - 40° +80° +65°
UP ultra performance acetal resin dark brown + particularly suitable for applications where low efficient of friction and contained dusting are needed   - 40° +80° +65°
DK superior grade of acetal resin dark green + able to reach the lowest coefficient of friction with maximum wear resistance + thanks to the superior properties the usage of lubrificants can be drastically reduced or even eliminated without loosing performance in conveyor applications   - 40° +80° +65°
BIANC white acetal white     0° +100° +100°
POLY reinforced polypropylene light blu + guarantees the best corrosion resistance to whistand chemical attack and an optimum high temperature resistance   0° +100° +100°
SS-4 ferritic stainless steel   + cold rolled + good wear, mechanical and corrosion resistance + for food and beverage applications



material pin
POLY reinforced polypropylene
S carbon steel
SSAUST austenitic stainless steel
SSMART
SSMAGN
SS stainless steel
ZINC
Umberto Saccone Mar, 17/06/2014 - 11:16

Cadenas Flat top conveyors - plasticas – Regina Flite Top

Cadenas Flat top conveyors - plasticas – Regina Flite Top

Recto Catene a tapparelle cernierate in materiale plastico – Regina Flite TopCatene a tapparelle cernierate in materiale plastico – Regina Flite Top

GENERAL TABLE
number cator material pitch thickness plates lenght pin chain thickness diam pin raggio curvatura dorsale width available
  chain pin P T M H E RD W
mm mm mm mm mm mm mm
820 LW/ UP/ DK/ AR/ AS/ POLY SSAUST 38,1 4,00 41,6 14,3 6,35 40,00 82,6-83,8-87-101,6-114.3-152,4-190,5*
P820 POLY SSAUST 38,1 4,00 41,6 14,3 6,35 40,00 82,6-101,6-114,3-152,4-190,5
PP820 POLY POLY 38,1 4,00 41,6 14,3 6,35 40,00 82,6-101,6-114,3-152,4-190,5
831 LW/ UP/ DK SSAUST 38,1 4,80 41,6 14,3 6,35 40,00 82,6-83,8-114,3-190,5*
821 LW/ UP/ DK SSAUST 38,1 4,80 136,5 14,3 6,35 40,00 190,5-254-304,8
8257 UP SSAUST 38,1 4,80 57 19 8,00 40,00 190,5-254-304,8
● see material's legend at the end of the page *width not available for all types of materials

type 820

number cator material pitch thickness plates lenght pin chain thickness diam pin raggio curvatura dorsale width available
  chain pin P T M H E RD W
mm mm mm mm mm mm mm
AR 820 K 3 1 /4 AR SSAUST 38,10 4,00 41,60 14,30 6,35 40,00 82,6
AR 820 K 4 1 /2 114,3
AS 820 K 3 1 /4 AS 82,6
AS 820 K 4 1 /2 114,3
AS 820 K 7 1 /2 190,5
P 820 K 3 1 /4 POLY 82,6
P 820 K 4 101,6
P 820 K 4 1 /2 114,3
P 820 K 6 152,4
P 820 K 7 1 /2 190,5

● see material's legend at the end of the page

Curvas

Catene a tapparelle cernierate in materiale plastico – Regina Flite Top

GENERAL TABLE
number cator material pitch thickness plates lenght pin chain thickness diam pin raggio curvatura dorsale width available
  chain pin P T M H E RD W
mm mm mm mm mm mm mm
880 LW/ UP/ AR SSAUST 38,1 4,00 43 19,9 7,05 40,00 82,6-114,3
879 LW/ UP SSAUST 38,1 4,80 43 19,9 7,05 40,00 82,6-114,3
880T LW/ UP/ DK/ AR/ AS/ POLY SSAUST 38,1 4,00 42,9 19,9 7,05 40,00 82,6-83,8-87-114,3*
879T LW/ UP/ DK SSAUST 38,1 4,80 42,9 19,9 7,05 40,00 82,6-83,8-87-114,3
880M LW/ UP/ DK SSMAGN 38,1 4,00 42 15,1 7,10 40,00 82,6-83,8
882 LW SSAUST 38,1 4,80 57 22,2 8,70 40,00 114,3-190,5-254-304,8
882M UP SSMAGN 38,1 4,80 57 19 8,00 40,00 190,5-254-304,8
882T LW/ UP/ DK SSAUST 38,1 4,80 57 27,1 8,70 40,00 114,3-190,5-254-304,8
878T LW/ AR/ UP/ DK/ AS SSAUST 38,1 4,80 42,9 20,8 7,05 40,00 82,60
880TA LW SSAUST 38,1 4,00 42,9 19,9 7,05 40,00 82,60
● see material's legend at the end of the page *width not available for all types of materials

Cadenas plasticas engomadas – Regina Flite Top

material rubber colour hardness average temp min temp max
thermoplastic standard green 80 Sha -40° C +80° C
thermoplastic HFX green 70 Sha - -

recto

Catene a tapparelle cernierate in materiale plastico – Regina Flite Top

GENERAL TABLE
number cator material pitch thickness plates lenght pin chain thickness diam pin raggio curvatura dorsale width available
  chain pin P T M H E RD W
mm mm mm mm mm mm mm
HF 820 LW K ... LW SSAUST 38,1 4,00 41,6 14,3 6,35 40,00 82,6-101,6-114,3-152,4-190,5
HF 821 LW K ... LW SSAUST 38,1 4,80 136,5 14,3 6,35 40,00 190,5-254-304,8
HFX 8257 UP K ... UP SSAUST 38,1 8,90 57 19 8,00 40,00 190,5-254-304,8

● see material's legend at the end of the page

curvas

Catene a tapparelle cernierate in materiale plastico – Regina Flite Top

GENERAL TABLE
number cator material pitch thickness plates lenght pin chain thickness diam pin raggio curvatura dorsale width available
  chain pin P T M H E RD W
mm mm mm mm mm mm mm
HF 880 LW K ... LW SSAUST 38,1 4,00 43 19,9 7,05 40,00 82,6-114,3
HF 880T LW K ... LW SSAUST 38,1 4,00 42,9 19,9 7,05 40,00 82,6-114,3
HF 882T LW K ... LW SSAUST 38,1 4,80 57 27,1 8,70 40,00 114,3-190,5-254-304,8
HFX 882M UP K ... UP SSMAGN 38,1 8,90 57 19 8,00 40,00 190,5-254-304,8
HFX 882T UP K ... UP SSAUST 38,1 8,90 57 27,1 8,70 40,00 114,3-190,5-254-304,8
HF 878T LW K ... LW SSAUST 38,1 4,80 42,9 20,8 7,05 40,00 82,60

● see material's legend at the end of the page

Cadenas biplanar plasticas – Regina Flite Top

Catene a tapparelle cernierate in materiale plastico – Regina Flite Top

number cator material pitch thickness plates chain thickness diam pin sideflexing radius width available
  chain pin P T H E R W Catene a tapparelle cernierate in materiale plastico – Regina Flite Top
mm mm mm mm mm mm
B 1700 BIANC ZINC 50 4,00 24 8,00 140 55,00
C 1700 BIANC SS 50 4,00 24 8,00 140 55,00
LW 1700 LW ZINC 50 4,00 24 8,00 140 55,00
A 1700 LW SS 50 4,00 24 8,00 140 55,00
DK1700A DK SS 50 4,00 24 8,00 140 55,00
1702A BIANC SS 50 5,00 25 8,00 140 53,00
1701TA BIANC SS 50 5,00 25 8,00 140 53,00
LW1701TA LW SS 50 5,00 25 8,00 140 53,00

● see material's legend at the end of the page

Case conveyor cadenas – Regina Flite top

Catene a tapparelle cernierate in materiale plastico – Regina Flite Top

                                 OPEN                                                                                                                      CLOSE

number cator material pitch thickness plates chain thickness diam pin sideflexing radius width available
  chain pin P T H E R W
mm mm mm mm mm mm
P600-0 BIANC SSAUST 63,5   28 11,00 508,00 43,00 OPEN
P600T-0 BIANC SSAUST 63,5   28 11,00 508,00 43,00 OPEN
P2600-C BIANC SSAUST 63,5   29 11,00 609,60 43,00 CLOSE
P2600T-C BIANC SSAUST 63,5   29 11,00 609,60 43,00 CLOSE
● see material's legend at the end of the page

Pinones type Regina Flite Top

Catene a tapparelle cernierate in materiale plastico – Regina Flite Top

material's legend
code CATOR   colour notes applications temp min temp max
            dry wet
AR abrasion resistance polyamide black + reinforced polyamide with excellent wear resistance and low dusting + only for dry running applications glass manufacturing - 40° +120°
S carbon steel   + excellent strenght and wear resistance + not suitable in presence of water   - 40° +180°
PRIMA performance steel   + superior grade of cold rolled special ferritic stainless steel + special Cr-Ni alloy offering very good wear and mechanical properties + particularly suitable for high productivity lines   - 40° +260° +120°
SS austenitic stainless steel   + Cr-Ni austenitic cold rolled stainless steel + it guarantees the best corrosion resistance to withstand chemical attack + it offers very good wear resistance, due to work hardening and homogeneous chemical structure   - 40° +425° +120°
LW   brown     - 40° +80° +65°
AS antistatic acetal resin black + conductive acetal resin suitable for all applications where static charge on the chain must be avoided   - 40° +80° +65°
UP ultra performance acetal resin dark brown + particularly suitable for applications where low efficient of friction and contained dusting are needed   - 40° +80° +65°
DK superior grade of acetal resin dark green + able to reach the lowest coefficient of friction with maximum wear resistance + thanks to the superior properties the usage of lubrificants can be drastically reduced or even eliminated without loosing performance in conveyor applications   - 40° +80° +65°
BIANC white acetal white     0° +100° +100°
POLY reinforced polypropylene light blu + guarantees the best corrosion resistance to whistand chemical attack and an optimum high temperature resistance   0° +100° +100°
SS-4 ferritic stainless steel   + cold rolled + good wear, mechanical and corrosion resistance + for food and beverage applications



material pin
POLY reinforced polypropylene
S carbon steel
SSAUST austenitic stainless steel
SSMART
SSMAGN
SS stainless steel
ZINC
Umberto Saccone Mar, 17/06/2014 - 11:19

Dos piezas tablillas – Regina Flite Top

Dos piezas tablillas – Regina Flite Top

rectoCatene a rulli con tapparelle – Regina Flite Top

Catene a rulli con tapparelle – Regina Flite Top

SERIES 1864

● chain material available: carbon steel - stainless steel

● flights material available: carbon steel - stainless steel

number cator material pitch thickness plate   width flight
  chain flight P T M L H E W J N
mm mm mm mm mm mm mm mm mm
1864 K 3 1 /4 S S 19,05 3 27 14,3 26,4 5,95 82,6 11,9 12,7
1864 K 4 1 /2 S S 114,3
1864 K 6 S S 152,4
1864 K 7 1 /2 S S 190,5
SS 1864 K 3 1 /4 SS SS 82,6
SS 1864 K 4 1 /2 SS SS 114,3
SS 1864 K 6 SS SS 152,4
SS 1864 K 7 1 /2 SS SS 190,5

SERIES 843 – 845

● pitch available: 12,70 mm
● chain material available: carbon steel - stainless steel
● flights material available: acetal resin (type LW)
● width available: 34,9/50,8/82,6 mm

SERIES 863

● pitch available: 19,05 mm
● chain material available: carbon steel - stainless steel

● flights material available: acetal resin (type LW)



number cator material pitch thickness plate   width available
  chain flight P T M L H E W J N
mm mm mm mm mm mm mm mm mm
LW 863 K 3 1 /4 S LW 19,05 4 34,1 14,3 22,2 5,94 82,6 11,9 12,7
LW 863 K 4 1 /2 114,3
LW 863 K 6 152,4
LW 863 K 7 1 /2 190,5
LW 863 SS K 3 1 /4 SS 82,6
LW 863 SS K 4 1 /2 114,3
LW 863 SS K 6 152,4
LW 863 SS K 7 1 /2 190,5

SERIES 963 (chain type side-bow)

● pitch available: 19,05 mm
● chain material available: carbon steel - stainless steel
● flights material available: acetal resin (type LW)
● width available: 82,6/114,3/152,4/190,5 mm

curvas

Catene a rulli con tapparelle – Regina Flite Top

SERIES 1874T – 1874TM

● pitch available: 19,05 mm
● chain material available: carbon steel - stainless steel
● flights material available: carbon steel - stainless steel
● width available: 82,6/114,3/152,4/190,5 mm

SERIES 1843T

● pitch available: 12,07 mm
● chain material available: carbon steel - stainless steel
● flights material available: acetal resin (type LW)
● width available: 31,8 mm

SERIES 1863T – 1873T

● pitch available: 19,05 mm
● chain material available: carbon steel - stainless steel
● flights material available: acetal resin (type LW) – resistant polyamide (type AR)
● width available: 57,2/82,6/114,3/190,5/304,8/406,4 mm

Cadenas engomadas - Regina Flite Top

number cator material pitch thickness plate   width available
  chain flight P T M L H E W
mm mm mm mm mm mm mm
HF 1873T LW K ... S LW 19,05 4 32,1 14,3 29 5,08 82,6-114,3-152,4-190,5-254-304,8
HF 1873T LWSS K ... SS

● we can supply the gears

material's legend
code CATOR   colour notes applications temp min temp max
            dry wet
AR abrasion resistance polyamide black + reinforced polyamide with excellent wear resistance and low dusting + only for dry running applications glass manufacturing - 40° +120°
S carbon steel   + excellent strenght and wear resistance + not suitable in presence of water   - 40° +180°
SS austenitic stainless steel   + Cr-Ni austenitic cold rolled stainless steel + it guarantees the best corrosion resistance to withstand chemical attack + it offers very good wear resistance, due to work hardening and homogeneous chemical structure   - 40° +425° +120°
LW   brown     - 40° +80° +65°
UP ultra performance acetal resin dark brown + particularly suitable for applications where low efficient of friction and contained dusting are needed   - 40° +80° +65°
Umberto Saccone Mar, 17/06/2014 - 11:20

Drag chain

Drag chain
Catene e guaine portacavi Catene e guaine portacavi
Catene e guaine portacavi Catene e guaine portacavi

● sistemi portacavi in poliammide

● sistemi portacavi in acciaio

● contattateci per informazioni

Umberto Saccone Mié, 13/05/2015 - 16:38

Lamellenketten (typ PIV)

Lamellenketten (typ PIV)

Catene a denti auto modellanti per variatori (tipo PIV)

nummmer CATOR teilung height plate width (new chain) width (used chain)
  mm mm mm mm
A0 18,7 9,5 24,6
A1 19,0 10,5 30,7 28,6
A2 24,9 13,4 37,8 35,0
A3 28,6 15,9 44,4 40,6
A4 35,8 20,6 58,4 54,5
A5 35,8 20,6 70,0 65,2
A6 44,4 23,8 77,2 72,0
Umberto Saccone Lun, 26/05/2014 - 12:12

Cadenas redondo

Cadenas redondo

Catene ad anelli calibrate maglia lunga zootecnici genoveseCatene ad anelli calibrate maglia lunga zootecnici genovese

Cadenas tipo "GENOVESE"

diametro misura francese dimensiones material disponible tratamiento superficial disponible capacidad de carga(mat. Fe)   diametro misura francese dimensiones material disponible tratamiento superficial disponible capacidad de carga (mat. Fe)
w   H x P         w   H x P
mm   mm     kg   mm   mm     kg
1,3 8 5,6x10 Fe OTT-NIC     7 25 26,5x30,5 Fe LU-ZE-ZAC 500
1,5 10 6,5x12,5 Fe/AISI 316 LU-ZE-OTT-NIC     7,5 26 28,5x32 Fe LU-ZE 600
1,6 11 7,2x13 Fe LU-ZE-OTT-NIC 15   8 27 30,5x35 Fe/AISI 304 e 316 LU-ZE-ZAC 650
1,8 12 8,1x14,5 Fe LU-ZE-OTT-NIC 20   8,8 28 33,5x37,5 Fe LU-ZE-ZAC 850
              10 30 38x40 Fe/AISI 316 LU-ZE-ZAC 1.100
2   9x14,5 AISI 304 e 316       12 32 44,5x47,5 Fe LU-ZE-ZAC 1.500
2,2 14 10,6x15,2 Fe LU-ZE-OTT-NIC 25   14 34 53x52,5 Fe LU-ZE-ZAC 2.000
2,4 15 11x16,2 Fe LU-ZE 30   16 36 57x55 Fe LU-ZE-ZAC 2.800
2,8 16 16x17 Fe LU-ZE-OTT-NIC 37   18 38 63x63 Fe ZAC 3.500
3   11x16 AISI 316   125   20 40 69x70 Fe ZAC 4.500
3 17 13x19 Fe/AISI 304 LU-ZE-ZAC 110   22 42 79x78 Fe ZAC 5.000
3,5 18 14,5x20 Fe LU-ZE 150   24   81x86 Fe ZAC 5.300
4 19 16x20,5 Fe/AISI 304 e 316 LU-ZE-ZAC 160   26   87x91 Fe ZAC 6.300
4,5 20 17,5x22 Fe LU-ZE 250   28   94x98 Fe ZAC 7.500
5 21 19,5x23 Fe/AISI 304 e 316 LU-ZE-ZAC 300   30   102x105 Fe ZAC 8.500
5,5 22 21x27 Fe LU-ZE 350   33   113x115 Fe ZAC 10.000
6   23x28 AISI 304 e 316   375   36   122x126 Fe ZAC 12.500
6 23 23x29 Fe LU-ZE-ZAC 360   39   132x136 Fe ZAC 14.000
6,5 24 24,5x30,5 Fe LU-ZE 450

Cadenas tipo "PASSING LINK CHAIN"

diametro misura francese dimensiones material disponible tratamiento superficial disponible   diametro misura francese dimensiones material disponible tratamiento superficial disponible
w   H x P       w   H x P
mm   mm       mm   mm
4 19 19x29 Fe LU-ZE-ZAC   7,5 26 34x39,5 Fe LU-ZE-ZAC
4,5 20 20x29,5 Fe LU-ZE-ZAC   8 27 35x43,5 Fe LU-ZE-ZAC
5 21 23,5x32 Fe LU-ZE-ZAC   8,8 28 38,5x45 Fe LU-ZE-ZAC
5,5 22 26x34,5 Fe LU-ZE-ZAC   10 30 43,5x48 Fe LU-ZE-ZAC
6 23 27x33 Fe LU-ZE-ZAC   12 32 47,5x58 Fe LU-ZE-ZAC
6,5 24 29x35 Fe LU-ZE-ZAC   14 34 55x62 Fe LU-ZE-ZAC
7 25 31x38 Fe LU-ZE-ZAC   16 36 66x68 Fe LU-ZE-ZAC

Cadenas tipo "CALIBRATED CHAIN" DIN 766

diametro dimensiones material disponible tratamineto superficial disponible capacidad de carga (mat. Fe)   diametro dimensiones material disponible tratamiento superficial disponible capacidad de carga (mat. Fe)
w H x P         w H x P
mm mm     kg   mm mm     kg
3 12x16 Fe/AISI 316 ZE-ZAC 125   13 47x36 Fe/AISI 316 ZE-ZAC 2.150
4 14,4x16 Fe/AISI 316 ZE-ZAC 175   14 50x41 Fe/AISI 316 ZE-ZAC 2.375
5 17x18,5 Fe/AISI 316 ZE-ZAC 325   16 58x45 Fe/AISI 316 ZE-ZAC 3.175
6 20,4x18,5 Fe/AISI 316 ZE-ZAC 450   20 72x56 Fe ZAC 5.000
7 23,8x22 Fe ZE-ZAC 563   23 83x64 Fe ZAC 6.300
8 27,2x24 Fe/AISI 316 ZE-ZAC 825   26 94x73 Fe ZAC 8.000
9 30,6x27 Fe ZE-ZAC 1.013   28 101x78 Fe ZAC 10.000
10 36x28 Fe/AISI 316 ZE-ZAC 1.250
10 37x30 Fe/AISI 316 ZE-ZAC 1.250   carico di lavoro : carico di prova = rapporto 1 : 2
12 41x36 Fe/AISI 316 ZE-ZAC 2.125   carico di lavoro : carico di rottura = rapporto 1 : 4

Connector DIN 766

diameter wire chain pitch chain working load material
w (mm) p (mm) kg
8 23 825 AISI 316
10 28 1.250 AISI 316
13 36 2.150 AISI 316

Cadenas de eslabon largo tipo "LONG LINK CHAIN" DIN 763/5685 "C"

diametro dimensiones material disponible tratamiento superficial disponible capacidad de carga (mat. Fe)   diametro dimensiones material disponible tratamienti superficial disponible capacidad de carga(mat. Fe)
w H x P         w H x P
mm mm     kg   mm mm     kg
2 8x22 Fe/AISI 316       7 28x49 Fe LU-ZE 525
2,5 10x24 Fe/AISI 304 LU-ZE     8 32x52 Fe/AISI 304 e 316 LU-ZE-ZAC 700
3 12x26 Fe/AISI 304 e 316 LU-ZE-ZAC 125   10 40x65 Fe/AISI 316 LU-ZE-ZAC 1.250
3,5 14x28 Fe LU-ZE 150   13 50x82 Fe LU-ZE-ZAC 2.000
4 16x32 Fe/AISI 304 e 316 LU-ZE-ZAC 188   16 60x100 Fe LU-ZE-ZAC 3.125
4,5 18x34 Fe LU-ZE 250   20 75x120 Fe LU-ZE-ZAC 5.000
5 20x35 Fe/AISI 304 e 316 LU-ZE-ZAC-ZAC+BIC 325   carico di lavoro : carico di rottura = rapporto 1:4
6 24x42 Fe/AISI 304 e 316 LU-ZE-ZAC-ZAC+BIC 375

Cadenas para sistemas de transporte continuo tipo "HALF LONG LINK CHAIN" DIN 764

diametro dimensiones material disponible tratameinto superficial disponible capacidad de carga   diametro dimensiones material disponible tratameinto superficial disponible capacidad de carga
w  H x P



   w H x P
mm mm     kg   mm mm     kg
6 20x21 Fe LU-ZAC 360   26 87x91 Fe LU-ZAC 6.300
8 27x28 Fe LU-ZAC 650   28 94x98 Fe LU-ZAC 7.500
10 34x35 Fe LU-ZAC 1.100   30 101x105 Fe LU-ZAC 8.500
13 44x45 Fe LU-ZAC 1.600   33 112x115 Fe LU-ZAC 10.000
16 54x56 Fe LU-ZAC 2.800   36 122x126 Fe LU-ZAC 12.500
18 60x63 Fe LU-ZAC 3.500   39 132x136 Fe LU-ZAC 14.000
20 67x70 Fe LU-ZAC 4.500   42 142x147 Fe LU-ZAC 17.000
23 77x80 Fe LU-ZAC 5.000   carico di lavoro : carico di rottura = rapporto 1 : 4

Cadenas para sistemas de transporte continuo tipo "ROUND STEEL LONK CHAIN FOR CONVEYORS" DIN 762

diametro dimensiones clase carico prova capacidad de carga   diametro dimensiones clase carico prova capaciadd de carga
w  H x P         w H x P
mm mm   kg kg   mm mm   kg kg
9 33x53     10.000   16 58x100     32.000
10 36X50 2 1.600 4.000   18 65X90 2 5.000 12.600
10 36x50 3 2.500 5.000   18 65x90 3 8.000 16.000
11 40x63     15.000
13 46x65 2 2.500 6.300   20 72x100 2 6.300 16.000
13 46X65 3 4.000 8.000   20 72X100 3 10.000 20.000
13 48x80     21.000
16 57X80 2 4.000 10.000   clase 2 normal
16 57x80 3 6.300 12.500   clase 3 trattata

Chain type "A" DIN 5685 - Long link Chain

diameter dimension material available heat treatment available working load   diameter dimension material available heat treatment available working load
w H x P         w H x P
mm mm     kg   mm mm     kg
3 11x16 Fe LU-ZE-ZAC 125   7 28x28 Fe LU-ZE-ZAC 525
4 15x19 Fe LU-ZE-ZAC 175   8 32x32 Fe LU-ZE-ZAC 700
5 20x21 Fe LU-ZE-ZAC 325   10 37,5x40 Fe LU-ZE-ZAC 1.250
6 24x24 Fe LU-ZE-ZAC 375   12 48x48 Fe LU-ZE-ZAC 1.750

Chain type "NORMAL LINK CHAIN" DIN 32891

diameter dimension   diameter dimension
w h x P   w h x P
mm mm   mm mm
6 20X18   22 74X66
7 24X21   24 81X72
8 27X24   26 87X78
9 30X27   28 94X84
10 34X30   30 101X90
12 40X36   33 112X99
13 45X39   36 122X108
14 47X42   39 132X117
16 54X48   42 142X126
18 61X54   45 152X135
20 67X60

Cadenas para sistemas de transporte continuo en la industria minera

diametro dimensiones clase capacidad de carga   diametro dimensiones clase capacidad de carga
w H x P       w H x P
mm mm   kN   mm mm   kN
14 48x50 1 190   19 63x75 1 360
14 48x50 2 250
18 60x64 1 320   19 63x75 2 450
18 60x64 2 410   20 67x64 2 500
18 60x80

1

 320   20 67x80 2 500
18 60x80 2 410   22 74x86 2 610
19 63x64,5 1 360   30 98x108 2 1.130
19 63x64,5 2 450

Ketten for industrial and agricultural machineries

diametro dimensiones tratamiento superficial disponible capacidad de carga   diametro dimensiones tratamiento disponible capacidad de carga
w h x P       w h x P
mm mm   kg   mm mm   kg
6 9x27,5 calibrated and hardened - AISI 304L - AISI 316L (lenghts coupled in parallel) 1.800   13 x36 calibrated and hardened
6 9X32 calibrated and hardened - AISI 304L - AISI 316L (lenghts coupled in parallel)     16 22x75 calibrated and hardened 10.000
8 12x31 calibrated and hardened 3.200   16 22x76 calibrated and hardened 10.000
8 13x38 calibrated and hardened 3.200   16 22x80 calibrated and hardened 10.000
10 14x38 calibrated and hardened 5.200   16 22x84 calibrated and hardened 10.000
12 16x38 calibrated and hardened 6.400   16 22x100 calibrated and hardened 10.000

Cadenas tipo "CLASE 80"  "CLASE 100" UNI EN 818-2

diametro dimensiones material clase color capacidad de carga carico rottura   diametro dimensiones material clase color capacidad de carga carico rottura
w h x P             w h x P
mm mm       ton. kN   mm mm       ton. kN
6 8,7x18 ACCLEG 80 negro 1,12 45,2   13 19x39 ACCLEG 80 negro 5,30 212,0
6 9x18 ACCLEG 100 rosa 1,50 56,5   13 19,5x39 ACCLEG 100 rosa 6,70 265,0
7 10,5x21 ACCLEG 80 negro 1,50 61,6   16 23x48 ACCLEG 80 negro 8,00 322,0
7 10,5x21 ACCLEG 100 rosa 1,90 77,0   16 24x48 ACCLEG 100 rosa 10,00 402,0
8 12x24 ACCLEG 80 negro 2,00 80,4   19 26x57 ACCLEG 80 negro 11,20 454,0
8 12x24 ACCLEG 100 rosa 2,50 101,0   19 28,5x57 ACCLEG 100 rosa 14,00 567,0
10 14,5x30 ACCLEG 80 negro 3,15 126,0   temperatura d'impiego: da - 40° a + 200°
10 15x30 ACCLEG 100 rosa 4,00 157,0   carico rottura : carico lavoro = rapporto 4 : 1

Cadenas tipo "FEEDING CHAIN"

diametro cadenas material diametro disco plastico
w
mm   mm
4,4 alloy steel heat-treated 34,00 (every 50 mm.)
4,9 " 40,00 (every 70 mm.)
4,9 " 46,00 (every 70 mm.)

Slaughtering chain for poultry, rabbits and quails

cadenas dimensiones mm  tratamiento superficial cadenas
8 x 25,4 electro galvanized
8 x 38 electro galvanized
available connecting links

Cadenas tipo "NAVALE CON TRAVERSINO" UNI 4423

cadenas para anclas tipo Kenter UNI 4425
tornichetto UNI 4426 link UNI 4424

Cadenas anudadas tipo "GENOVESE RITORTA"

diametro misura francese dimensiones material disponible tratamineto superficial disponible   diametro misura francese dimensiones material  disponible tratamiento superficial disponible
w           w
mm   H       mm   H
3 17 11,6 Fe LU-ZE   5 21 18 Fe LU-ZE
3,5 18 13 Fe LU-ZE   6 23 21 Fe LU-ZE
4 19 15 Fe LU-ZE   7 25 25 Fe LU-ZE



Legenda material
ACCLEG = acciaio legato ad altissima resistenza
CEM = cementata
CEM+ZE = cementata e zincata elettrolitica
LUC = bright polished
NIC = nickel - plated
OTT = brass - plated
ZAC = hot dipped galvanized
ZAC+BIC = zincata a caldo e verniciata bicolore bianco e rosso alternato ogni 50 cm
ZE = electro galvanized

● other types of chains with other dimensions are available

● i pesi indicati sono approssimativi e le dimensioni si devono intendere con le tolleranze in uso per le catene calibrate

Componentes para elevadore de cadena con cangilones - Estribos DIN 5699 - DIN 745

ganci portatazze

Ruedas para cadenas - Ruedas non dentadas

ganci portatazze

diametro cadenas diametro exteriore dientes paso cadenas exteriore dimensiones cadenas campo utilizzo / normativa   diametro cadenas diametro exteriore dientes paso cadenas exteriore dimensiones cadenasn campo utilizzo / normativa
mm mm n° mm mm     mm mm n° mm mm
8 148 6 31 47 x 28 agricolo   5 80 5 18,5 28,5 x 17 DIN 766
9,5 152 7 27 46 x 31 agricolo   5 100 7 18,5 28,5 x 17 DIN 766
10 172 6 38 58 x 34 agricolo   5 120 9 18,5 28,5 x 17 DIN 766
16 345 6 75 107 x 54 agricolo   5 160 12 18,5 28,5 x 17 DIN 766
5 100 7 18 28 x 18 maglia normale   5 200 16 18,5 28,5 x 17 DIN 766
5 120 9 18 28 x 18 maglia normale   5 220 18 18,5 28,5 x 17 DIN 766
5 160 12 18 28 x 18 maglia normale   5 260 21 18,5 28,5 x 17 DIN 766
5 200 16 18 28 x 18 maglia normale   5 280 23 18,5 28,5 x 17 DIN 766
5 220 18 18 28 x 18 maglia normale   5 300 25 18,5 28,5 x 17 DIN 766
5 260 21 18 28 x 18 maglia normale   5 350 28 18,5 28,5 x 17 DIN 766
5 280 23 18 28 x 18 maglia normale   5 400 34 18,5 28,5 x 17 DIN 766
5 300 25 18 28 x 18 maglia normale   5 465 39 18,5 28,5 x 17 DIN 766
5 350 28 18 28 x 18 maglia normale   6 115 8 18,5 30,5 x 20 DIN 766
5 400 34 18 28 x 18 maglia normale   6 135 10 18,5 30,5 x 20 DIN 766
5 465 39 18 28 x 18 maglia normale   6 140 10 18,5 30,5 x 20 DIN 766
10 150 6 30 50 x 33 maglia normale   6 150 11 18,5 30,5 x 20 DIN 766
10 180 8 30 50 x 33 maglia normale   6 170 13 18,5 30,5 x 20 DIN 766
10 250 11 30 50 x 33 maglia normale   6 190 14 18,5 30,5 x 20 DIN 766
10 280 0 30 50 x 33 maglia normale   6 220 17 18,5 30,5 x 20 DIN 766
10 280 13 30 50 x 33 maglia normale   6 240 19 18,5 30,5 x 20 DIN 766
12 120 4 36 60 x 40 maglia normale   6 255 20 18,5 30,5 x 20 DIN 766
12 140 4 36 60 x 40 maglia normale   6 280 22 18,5 30,5 x 20 DIN 766
12 200 7 36 60 x 40 maglia normale   6 300 24 18,5 30,5 x 20 DIN 766
12 260 9 36 60 x 40 maglia normale   6 310 25 18,5 30,5 x 20 DIN 766
12 330 13 36 60 x 40 maglia normale   6 320 26 18,5 30,5 x 20 DIN 766
12 370 14 36 60 x 40 maglia normale   6 350 28 18,5 30,5 x 20 DIN 766
12 420 16 36 60 x 40 maglia normale   6 380 31 18,5 30,5 x 20 DIN 766
12 600 24 36 60 x 40 maglia normale   6 400 32 18,5 30,5 x 20 DIN 766
14 260 8 42 70 x 46 maglia normale   6 420 34 18,5 30,5 x 20 DIN 766
14 415 13 42 70 x 46 maglia normale   6 440 36 18,5 30,5 x 20 DIN 766
14 600 21 42 70 x 46 maglia normale   6 460 37 18,5 30,5 x 20 DIN 766
16 260 7 48 80 x 53 maglia normale   6 500 41 18,5 30,5 x 20 DIN 766
16 260 0 48 80 x 53 maglia normale   6 550 45 18,5 30,5 x 20 DIN 766
16 290 0 48 80 x 53 maglia normale   8 100 5 24 40 X 26 DIN 766
16 360 10 48 80 x 53 maglia normale   8 110 7 24 40 X 26 DIN 766
16 450 13 48 80 x 53 maglia normale   8 140 8 24 40 X 26 DIN 766
16 480 0 48 80 x 53 maglia normale   8 180 10 24 40 X 26 DIN 766
16 510 15 48 80 x 53 maglia normale   8 230 14 24 40 X 26 DIN 766
16 600 0 48 80 x 53 maglia normale   8 285 17 24 40 X 26 DIN 766
16 705 0 48 80 x 53 maglia normale   8 575 36 24 40 X 26 DIN 766
18 450 0 54 90 x 59 maglia normale   8 760 48 24 40 X 26 DIN 766
18 600 16 54 90 x 59 maglia normale   10 170 8 28 48 X 34 DIN 766
20 300 6 60 100 x 66 maglia normale   10 210 10 28 48 X 34 DIN 766
20 705 0 60 100 x 66 maglia normale   10 250 12 28 48 X 34 DIN 766
              10 300 15 28 48 X 34 DIN 766
              11 155 6 31 53 X 36 DIN 766
              13 205 7 36 62 X 44 DIN 766
              13 225 8 36 62 X 44 DIN 766
              13 315 12 36 62 X 44 DIN 766
              18 380 10 50 86 X 60 DIN 766
              28 350 6 78 134 X 94 DIN 766
              28 380 7 78 134 X 94 DIN 764
              10 170 6 35 55 X 34 DIN 764
              10 200 8 35 55 X 34 DIN 764
              13 235 7 45 71 X 44 DIN 764
              16 300 7 56 88 X 54 DIN 764
              20 413 8 70 110 X 70 DIN 764
              23 435 7 80 126 X 76 DIN 764



● for this chains are available this accessories:
- turnbuckles DIN 1480 - eye nut DIN 582 eye bolt DIN 580

- wire rope clips DIN 741 - thimbles

- grillette recto and bow, screw pin bow, screw pin dee, bolt - gancio a "S"

- quick link - repair and lap link

- eslabon de cierre rapido, swivel, clevis, con occhiolo, accorciatore
Umberto Saccone Vie, 30/01/2015 - 12:18

Agricoltura

Agricoltura Umberto Saccone Dom, 28/10/2012 - 07:59

Cadenas para maquinaria agricola (ANCO series) DIN 8189 ISO 487

Cadenas para maquinaria agricola (ANCO series) DIN 8189 ISO 487

Catene a rulli agricole

Catene a rulli agricole

Catene a rulli agricole

number CATOR ISO pitch diameter roller inner width diameter pin height pin width chain max width chain max tensile strenght weight type plate
    P Dr W Dp HI A1 B kg kg/mt
mm mm mm mm mm mm mm
32-ER + S32 29,21 11,43 15,88 4,47 13,50 26,60 31,80 2.200 0,75 eight
CA2801 - 30,00 15,88 19,00 8,27 20,50 34,40 44,20 4.800 2,00 straight
42-ER S42 34,93 14,27 19,05 7,01 19,80 34,00 39,40 4.500 1,60 eight
CA2063H - 38,10 11,89 12,70 5,95 19,30 29,40 34,20 3.800 1,65 straight
51-ER + - 38,10 15,24 16,00 5,74 17,30 31,50 35,00 3.500 1,10 eight
52-ER + S52 38,10 15,24 22,23 5,74 17,30 37,70 43,20 3.500 1,56 eight
CA39 - 38,40 15,88 19,00 6,92 17,20 33,10 38,30 3.600 1,70 straight
CA624 - 38,40 15,88 19,00 8,27 20,50 34,40 44,20 4.800 1,90 straight
40-ER - 40,00 12,00 22,00 6,00 17,50 38,20 43,00 3.200 1,47 eight
45-ER + S45 41,40 15,24 22,23 5,74 17,30 37,70 43,20 3.500 1,46 eight
CA642 - 41,40 15,88 19,00 8,27 22,20 34,40 44,20 5.100 1,90 eight
CA643 - 41,40 15,88 22,20 8,27 22,20 41,00 48,30 6.000 2,40 eight
CA550 - 41,40 16,66 20,00 7,14 19,30 34,90 40,40 5.000 1,93 straight
CL85R - 41,40 17,78 21,00 9,05 20,00 39,50 - 5.100 - eight
CA645 - 41,40 17,78 22,20 8,27 22,20 41,00 48,30 6.000 2,60 eight
55-ER + S55 41,40 17,78 22,23 5,74 17,30 37,70 43,20 3.500 1,65 eight
CA644 - 41,40 19,05 22,20 8,27 22,20 41,00 48,30 6.000 2,80 eight
2601 - 41,75 17,00 20,50 8,30 22,00 36,00 40,70 2.700 1,50 eight
62-ER + S62 41,91 19,05 25,40 5,74 17,30 40,40 45,70 3.700 1,87 eight
CA620 - 42,01 17,68 25,00 7,14 20,05 45,20 48,50 5.400 2,34 straight
CA620R - 42,01 17,68 25,00 7,95 20,50 41,50 - 5.400 - straight
77-ER S77 58,34 18,26 22,23 8,92 26,20 43,20 52,10 6.000 2,60 eight
88-ER S88 66,27 22,86 28,58 8,92 26,20 50,80 58,40 6.000 3,25 eight

"1" = hollow pin chain; available also reinforced or stainless steel INOX                     "+" = standard chain with zinc-chromium plating

Attacchments

types for combine harvester conveyors

mietitrebbiamietitrebbiamietitrebbia

for chain number CATOR pitch type attachment
  P   a b c c1 d d1 e f g h i l
mm mm mm mm mm mm mm mm mm mm mm mm mm
32-ER 29,21 - 8,60 - 5,30 8,00 1,70 1,70 21,50 30,50 - - - -
51-ER 38,10 - 11,40 - 8,50 10,10 2,50 2,50 24,90 34,00 - - - -
52-ER 38,10 - 11,40 - 8,50 10,10 2,50 2,50 29,40 38,80 - - - -
40-ER 40,00 - 17,00 - 8,50 8,50 3,00 3,00 25,00 34,50 - - - -
45-ER 41,40 - 11,40 - 8,50 11,70 2,50 2,50 27,00 37,50 - - - -
55-ER 41,40 - 11,40 - 8,50 11,70 2,50 2,50 27,00 37,50 - - - -
62-ER 41,91 - 11,40 - 8,50 15,00 2,50 2,50 33,30 47,70 - - - -
77-ER 58,34 - 20,80 - 8,50 11,70 4,00 4,00 38,10 50,90 - - - -
88-ER 66,27 - 20,80 - 8,50 10,10 4,00 4,00 48,40 59,80 - - - -

types for combine harvester elevator

tipi per mietitrebbiatipi per mietitrebbiatipi per mietitrebbia

for chain number CATOR pitch type of attachment
  P   a b c c1 d d1 e f g h i l
mm mm mm mm mm mm mm mm mm mm mm mm mm
51-ER 38,10 F1 29,00 19,00 6,50 - 2,50 2,50 27,20 34,90 19,00 19,00 10,00 28,70
52-ER 38,10 F1 29,00 19,00 6,50 - 2,50 2,50 31,00 44,60 19,00 19,00 10,00 28,70
CA39 38,40 F45 34,50 21,00 8,40 - 2,50 2,50 25,75 34,90 24,00 17,20 8,60 37,50
45-ER 41,40 F1 29,00 19,00 6,50 - 2,50 2,50 31,00 44,60 19,00 19,00 10,00 31,90
55-ER 41,40 F1 29,00 19,00 6,50 - 2,50 2,50 31,00 44,60 19,00 19,00 10,00 31,90
55-ER 41,40 F81 29,00 19,00 6,50 - 2,50 2,50 29,00 44,60 20,00 19,00 10,00 31,90
55-ER 41,40 F100 29,00 19,00 6,50 - 2,50 - 31,00 44,60 19,00 - - -
  41,40 F1 29,00 19,00 6,50 - 2,75 2,75 31,00 44,60 19,00 19,30 10,00 31,90
CA55 41,40 F1 29,00 19,00 6,50 - 2,75 2,75 31,00 44,60 19,00 19,30 10,00 31,90
45R-ER 41,40 F1 32,50 24,00 8,30 - 3,00 3,00 31,70 46,00 17,50 17,00 8,50 31,10
62-ER 41,91 F1 29,00 19,00 6,50 - 2,50 2,50 32,00 46,10 19,00 19,00 10,00 32,40

types for combine harvester conveyorstipi per mietitrebbia

for chain number CATOR pitch type of attachment
  P   a b c c1 d d1 e f g h i l
mm mm mm mm mm mm mm mm mm mm mm mm mm
CA39 38,40 K42 15,50 20,00 8,50 - 2,50 - 29,00 42,20 - - - -
CA39 38,40 K69 16,50 40,00 10,30 - 2,50 - 28,50 42,00 - - - -
CA624 38,40 K70 16,00 40,00 10,30 - 3,00 - 28,50 43,00 - - - -
CA642 41,40 K103 14,00 40,00 8,50 11,25 3,00 - 26,50 44,80 - - - -
CA643 41,40 K103 14,00 40,00 8,50 11,25 3,00 - 29,00 47,30 - - - -
CA645 41,40 K103 14,00 40,00 8,50 11,25 3,00 - 29,00 47,30 - - - -
CA550 41,40 K18 12,70 22,20 8,30 10,00 2,80 - 26,30 35,80 - - - -
CA550R 41,40 K18/R 12,70 22,60 8,30 - 3,00 - 27,00 35,80 - - - -

corn picker attachments

tipi per punte da mais

for chain numbero CATOR type of attachment pitch
    P k d f
mm   mm mm
CA2801 M40A 30,00 15° 3,00 63,00
CA2801 M92 30,00 22°30' 3,00 64,00
CA2801 M95 30,00 22°30' 3,00 63,00
CA624 M106 38,40 21° 3,00 63,00
CA39 M52 38,40 22°30' 2,50 60,00
CA643 M111 41,40 22° 3,10 85,00
CA645 M111 41,40 22° 3,10 85,00
CA643 M77 41,40 28° 3,10 51,50
CA645 M77 41,40 28° 3,10 51,50
CA643 M73 41,40 36° 3,10 56,00
CA645 M73 41,40 36° 3,10 56,00

cornpicker attachments

tipi per punte da mais e trincia

for chain number CATOR type of attachment pitch   over weight each attachment
    P k d f m b q kg
mm   mm mm mm mm mm
CA2063H M252 38,10 22°30' 2,80 60,00 - 30,00 8,30 0,088
CA550 C20E 41,40 15° 2,80 68,50 - - - 0,091
CA550 C11E 41,40 15° 2,80 63,50 - - - 0,095
CA550 C13E 41,40 15° 2,80 92,00 - - - 0,112
CA550 C17E 41,40 15° 2,80 76,20 - - - 0,110
CA550 C30E 41,40 15° 2,80 51,50 - - - 0,058
CA550 C117E 41,40 15° 2,80 63,50 - - - 0,095
CA550 C217E 41,40 15° 2,80 53,50 - - - 0,080
CA555 C20E 41,40 15° 3,15 63,50 - - - 0,100
CA550 CPE 41,40 20° 2,80 63,40 20,00 - - 0,091
CL85R   41,40
CA620 C13E 42,01 15° 3,05 92,00 - - - 0,132
CA620 CPE 42,01 15° 3,05 64,70 20,60 - - 0,107

cornpicker attachments

tipi per punte da mais e trincia

for chain number CATOR pitch inner width diameter roller height plate thickness plate diameter pin chain width max tensile strenght inclination attachment height attachment thickness attachment over weight each attachement
  P Hi Dr Hp s Dp l kg gradi kg kg kg
mm mm mm mm mm mm mm
CL85R 41,40 21,0 17,78 20,0 3,05 9,05 39,5 5.100 22°30' 57,0 3,25 0,10
CA620R 42,01 25,0 17,68 20,5 3,05 7,95 41,5 5.400 22°30' 59,5 3,00 0,105

catena rullia gricole attacchi

Rice harvester chains

hoisting chains plucking conveyor chains

Attachments for fodder elevators

for chain number CATOR type pitch       thickness attachments
    P l b Ha s
    mm mm mm mm mm
CA39 E49 38,4 24 85,5 24,1 2,5
CA39 E47 38,4 - 85,0 24,1 2,5
CA395 E49 38,4 24 85,5 24,1 2,5
CA395 E47 38,4 - 85,0 24,1 2,5

Chain for round balers - Chain for crop fodder machines

number chain CATOR pitch   tensile strenght weight
  P L D1 D5 D6 D8 D9 H H2 S F1 F2 N kg/mt
mm mm mm mm mm mm mm mm mm mm mm mm
A5080 50,80 19,80 19,00 13,20 9,53 48,00 35,00 26 63,00 4,00 40,50 25,00 100.000 4,30
A5081 50,8 19,80 19,00 13,20 9,53 48,00 35,00 26 63,00 4,00 40,50 25,00 100.000 4,30
A7020 70,00 15,00 20,00 13,20 10,00 32,00 26,00 25 46,00 4,00 36,60 21,00 50.000 2,80

● available gears

Catene per raccoglitore carri autocaricanti – per rotopresse

Umberto Saccone Vie, 30/01/2015 - 16:43

Gears for agriculture chains material cast iron

Gears for agriculture chains material cast iron

Type S 32

Type S 42
    z dp de dm A       z dp de dm A
mm mm mm mm   mm mm mm mm
pitch (mm) 29,21   6 58,42 67,5 40 40   pitch (mm) 34,93   6 69,86 81,2 50 40
diameter roller (mm) 11,43   7 67,32 76,4 50 40   diameter roller (mm) 14,27   7 80,51 91,9 65 45
thickness teeth B1 (mm) 14,00   8 76,29 85,3 55 40   thickness teeth B1 (mm) 16,80   8 91,23 102,6 65 45
    9 85,40 94,5 60 40       9 102,12 113,5 70 45
10 94,52 103,7 70 40   10 113,03 124,4 70 45
11 103,67 112,8 70 40   11 123,98 135,4 70 45
12 112,85 122,0 70 40   12 134,95 146,4 70 45
13 122,05 131,2 70 40   13 145,95 157,4 70 45
14 131,26 140,4 70 40   14 156,97 168,4 70 45
15 140,49 149,6 75 45   15 168,00 179,4 75 50
16 149,72 158,9 75 45   16 179,04 190,4 75 50
17 158,96 168,1 75 45   17 190,08 201,5 75 50
18 168,21 177,4 80 45   18 201,15 212,6 80 50
20 186,21 195,8 85 50   20 223,27 234,6 80 50
21 195,96 205,0 85 50   21 234,34 245,7 80 50
27 251,60 160,7 90 50   27 300,88 312,4 90 55
30 279,44 288,6 90 50   30 334,16 345,6 100 55
34 316,57 325,7 90 50   34 378,57 390,0 100 55
38 353,70 362,8 100 50   38 422,96 434,3 100 55



Type S 52



Type S 45
    z dp de dm A       z dp de dm A
  mm mm mm mm     mm mm mm mm
pitch (mm) 38,10   6 76,20 88,3 55 50   pitch (mm) 41,40   6 82,80 94,9 50 45
diameter roller (mm) 15,24   7 87,82 99,8 65 50   diameter roller (mm) 15,24   7 95,42 107,5 70 45
thickness teeth B1 (mm) 19,80   8 99,51 111,6 70 50   thickness teeth B1 (mm) 19,80   8 108,13 120,2 80 55
    9 111,39 123,6 75 55       9 121,04 133,2 80 55
  10 123,29 135,5 75 55     10 133,97 146,2 80 55
  11 135,23 147,7 85 55     11 146,94 159,1 90 55
  12 147,20 159,4 85 55     12 159,95 172,1 90 55
  13 159,20 171,4 85 55     13 172,99 185,2 90 55
  14 171,21 183,4 85 55     14 186,04 198,2 90 55
  15 183,24 195,4 90 55     15 199,12 211,3 90 55
  16 195,29 207,5 90 60     16 212,20 224,4 100 60
  17 207,34 219,6 90 60     17 225,30 237,5 100 60
  18 219,41 231,6 90 60     18 238,41 250,6 100 60
  20 243,53 255,6 100 60     20 264,62 276,7 100 60
  21 255,62 267,7 100 60     21 277,75 289,8 100 60
  27 328,18 340,4 100 65     27 356,61 368,8 110 65
  30 364,49 376,7 110 65     30 396,06 408,2 110 65
  34 412,92 425,1 120 70     34 448,69 460,9 120 70
  38 461,35 473,4 120 70     38 501,31 513,4 120 70



Type CA 550



Type S 55
    z dp de dm A       z dp de dm A
  mm mm mm mm     mm mm mm mm
pitch (mm) 41,40   6 82,80 97,0 55 45   pitch (mm) 41,40     82,80 97,0 55 45
diameter roller (mm) 16,66   7 95,42 109,6 65 45   diameter roller (mm) 17,78   7 95,42 109,6 65 45
thickness teeth B1 (mm) 18,00   8 108,13 122,3 70 50   thickness teeth B1 (mm) 19,80   8 108,13 122,3 70 50
    9 121,04 135,3 80 55       9 121,04 135,3 80 55
  10 133,97 148,2 80 55     10 133,97 148,2 80 55
  11 146,94 161,2 90 55     11 146,94 161,2 90 55
  12 159,95 174,2 90 55     12 159,95 174,2 90 55
  13 172,99 187,2 90 55     13 172,99 187,2 90 55
  14 186,04 200,3 90 55     14 186,04 200,3 90 55
  15 199,12 213,4 90 55     15 199,12 213,4 90 55
  16 212,20 226,4 100 60     16 212,20 226,4 100 60
  17 225,30 239,5 100 60     17 225,30 239,5 100 60
  18 238,41 252,6 100 60     18 238,41 252,6 100 60
  20 264,20 278,8 100 60     20 264,20 278,8 100 60
  21 277,75 291,9 100 60     21 277,75 291,9 100 60
  27 356,61 370,8 110 65     27 356,61 370,8 110 65
  30 396,06 410,3 110 65     30 396,06 410,3 110 65
  34 448,69 462,9 120 70     34 448,69 462,9 120 70
  38 501,31 515,5 120 70     38 501,31 515,5 120 70



Type 260



Type S 62
    z dp de dm A       z dp de dm A
  mm mm mm mm     mm mm mm mm
pitch (mm) 41,75   6 82,80 97,0 55 45   pitch (mm) 41,91   6 83,82 99,0 60 50
diameter roller (mm) 17,00   7 95,42 109,6 65 45   diameter roller (mm) 19,05   7 96,60 111,8 70 50
thickness teeth B1 (mm) 19,00   8 108,13 122,3 70 50   thickness teeth B1 (mm) 22,60   8 109,46 124,6 75 60
    9 121,04 135,3 80 55       9 122,53 137,8 80 60
  10 133,97 148,2 80 55     10 135,62 150,9 80 60
  11 146,94 161,2 90 55     11 148,75 164,0 80 60
  12 159,95 174,2 90 55     12 161,92 177,2 80 60
  13 172,99 187,2 90 55     13 175,12 190,4 90 60
  14 186,04 200,3 90 55     14 188,33 203,6 90 60
  15 199,12 213,4 90 55     15 201,57 216,8 100 60
  16 212,20 226,4 100 60     16 214,82 230,1 110 65
  17 225,30 239,5 100 60     17 228,08 243,3 110 65
  18 238,41 252,6 100 60     18 241,35 256,6 110 65
  20 264,20 278,8 100 60     20 267,88 283,0 110 65
  21 277,75 291,9 100 60     21 281,17 296,3 110 65
  27 356,61 370,8 110 65     27 361,00 376,2 120 70
  30 396,06 410,3 100 65     30 400,95 416,2 130 70
  34 448,69 462,9 120 70     34 454,20 469,5 140 75
  38 501,31 515,5 120 70     38 507,48 522,6 140 75



Type S 77

Type S 88
    z dp de dm A       z dp de dm A
  mm mm mm mm     mm mm mm mm
pitch (mm) 58,34   6 116,68 131,2 80 50   pitch (mm) 66,27   6 132,54 150,7 80 50
diameter roller (mm) 18,26   7 134,47 149,0 80 50   diameter roller (mm) 22,86   7 152,75 170,9 80 50
thickness teeth B1 (mm) 20,90   8 152,38 166,9 85 55   thickness teeth B1 (mm) 26,90   8 173,09 191,2 80 55
    9 170,57 185,1 90 60       9 193,76 212 90 60
  10 188,79 203,4 90 60     10 214,45 232,7 90 60
  11 207,07 221,6 90 60     11 235,22 253,5 90 60
  12 225,41 240,0 100 60     12 256,05 274,3 100 65
  13 243,78 258,4 100 60     13 276,92 295,2 100 65
  14 262,17 276,7 100 60     14 297,81 316,1 100 65
  15 280,60 295,2 100 60     15 318,74 337 100 65
  16 299,04 313,6 120 65     16 339,69 357,9 120 70
  17 317,50 332,1 120 65     17 360,65 378,9 120 70
  18 335,97 350,5 120 65     18 381,63 399,9 120 70
  20 372,90 387,5 120 65     20 423,59 441,7 130 70
  21 391,40 406,0 120 65     21 444,60 462,8 130 70
  27 502,53 517,1 140 70     27 570,84 589,1 160 80
  30 558,13 572,7 160 70     30 633,99 652,2 180 80
  34 632,29 646,9 180 75     34 718,23 736,5 200 100
  38 706,43 721,0 180 75     38 802,46 820,6 200 100

gears don't have the central bore

Umberto Saccone Jue, 14/08/2014 - 12:50

Cadena plana de eslabones, Cadena a lazo soldada, esparcidores, cosechadoras de forraje y remolques autocargadores

Cadena plana de eslabones, Cadena a lazo soldada, esparcidores, cosechadoras de forraje y remolques autocargadores
tipo CATOR paso diametro anillo ancho cadena ancho lazo espesor lazo altura lazo carga de ruptura
  P D L L1 S H kg Catene a lacci per pressapaglia e per carri spandi letame
mm mm mm mm mm mm
73/9 73,00 9,00 45,00 25,00 4,00 19,00 3.500
80/9 80,00 9,00 45,00 25,00 4,00 19,00 3.500
80/12 81,75 12,00 56,00 30,00 5,00 24,00 6.500
80/12/S 81,75 12,00 56,00 30,00 5,00 24,00 8.000
80/12/X 81,75 12,00 56,00 30,00 5,00 24,00 9.000
80/13/X 81,75 12,00 56,00 30,00 5,00 24,00 13.000
80/13/XD* 81,75 12,00 56,00 30,00 5,00 24,00 13.000
80/15/X 81,75 13,00 58,00 30,00 5,00 24,00 15.000
80/15/XD* 81,75 13,00 58,00 30,00 5,00 24,00 15.000
90/8 90,00 8,00 37,00 20,00 3,00 14,00 2.500
90/12 93,00 12,00 56,00 30,00 5,00 24,00 6.500
90/12/S 93,00 12,00 56,00 30,00 5,00 24,00 8.000
90/12/X 93,00 12,00 56,00 30,00 5,00 24,00 9.000
90/13/X 93,00 12,00 56,00 30,00 5,00 24,00 13.000
90/13/XD* 93,00 12,00 56,00 30,00 5,00 24,00 13.000
100/14 100,00 14,00 56,00 30,00 6,00 31,00 10.000
100/12 101,00 12,00 56,00 30,00 5,00 24,00 6.500
100/12/S 101,00 12,00 56,00 30,00 5,00 24,00 8.000
100/12/X 101,00 12,00 56,00 30,00 5,00 24,00 9.000
100/13/X 101,00 12,00 56,00 30,00 5,00 24,00 13.000
100/13/XD* 101,00 12,00 56,00 30,00 5,00 24,00 13.000
100/15/X 101,00 13,00 58,00 30,00 5,00 24,00 15.000
100/15/XD* 101,00 13,00 58,00 30,00 5,00 24,00 15.000

* =series "XD" are recommended for working in abrasive environments (DOMEX WEAR - 19MnB4 - 25MnB5)

• esparcidores, cosechadoras de forraje y remolques autocargadores

  • available gears Z=4/5/6/8/10/12

ingranaggio spandiletame



Umberto Saccone Lun, 19/05/2014 - 16:35

Chain for scava fossi

Chain for scava fossi

n° Cator nominal dimension altre dimensioni superficie di lavoro tensile strenght average weight
pitch diameter roller inner width diameter pin height plate thickness plate chain width max chain width max
mm mm mm mm mm mm mm mm mm2 kg kg/m
42/BLOC 42,01 22,22 25,00 11,00 30,00 5,00 54,40 61,10 393 9.100 5,20
Umberto Saccone Jue, 14/08/2014 - 12:52

Chians a cingolo per motocoltivatori

Chians a cingolo per motocoltivatori

chain pitch 40 mm.
inner width 18 mm.
diameter roller 20 mm.
attachments mounted over the inner plates
Umberto Saccone Jue, 14/08/2014 - 12:54

Catene speciali

Catene speciali
Catene per l'industria alimentare - Chains for food industry - Lebensmittel

Catene per l'industria del gelato - Chains for ice-cream industry

Catene per impianti per conserve - Tomato plants
Catene per serramenti
grazie alla loro rigidità permettono l'apertura per "spinta" dei serramenti delle finestre e dei lucernari

Catene per trasportatori - Conveyor chains

Catene per scale mobili - Escalator chains

Catene per movimento terra tipo Trencher - Trencher chains and ship unloading
Catena per autolavaggi - Car washing chain
Catene per acciaierie - Chains for steel industry

Catene per banchi di trafila - Draw banch chain
Catene per cementifici - Chains for cement industry

Catena per impianti di macellazione - Slaughter houses plants
Catene per l'industria del riciclaggio - Waste recycling industry
Catene per sushi bar

Catene per l'industria tessile - textile

Catene per legatorie - Book bending

Catene per imballaggio - Packaging
Catene per l'industria farmaceutica
Catene per trasporto tubi - Tubes transport
Ingranaggi - Sprocket




Umberto Saccone Vie, 15/04/2016 - 09:21

Kettenrenner - Tenditore per montaggio catena

Kettenrenner - Tenditore per montaggio catena
numero CATOR
Tipo 1 fur kettenteilungen 1/4" bis 3/4"
Tipo 2 fur kettenteilungen 3/4" bis 1" 1/4
Tipo 3 fur kettenteilungen 3/8" bis 3/4" da banco Smonta catene
Tipo 4 fur kettenteilungen 1" bis 2" da banco
Tipo 5 per catene serie 8000 Regina - smontaggio facile
Tipo 6 per catene serie 8000 Regina - smontaggio facile da banco
Tipo 7 fur kettenteilungen 1 /2" bis 3 /4"
Tipo 8 fur kettenteilungen 3 /4" bis 1"
Tipo 805199 per chiusura e ribaditura catena 5/8"

● fornibili le puntine di ricambio (per tipo 1 e 2)

● fornibili le coppie perni estrattori (per tipo 3)

● fornibili i blocchetti pettine (per tipo 3)
Smonta catene Smonta catene Smonta catene

Smonta catene

tipo 805199

Smonta catene

tipo 7 e 8

 smonta catena tipo 1 e 2tipo 1 e 2

Montagespanner

numero Cator   chain puller tenditore catena
Tipo 135 fur kettenteilungen 1/2" bis 3/4"
Tipo 180 fur kettenteilungen 1" bis 2"1/2
Umberto Saccone Mar, 13/05/2014 - 16:16

Profili guida catena

Profili guida catena Umberto Saccone Dom, 28/10/2012 - 08:02

Kettengleitleisten - Fuhrungsschienen

Kettengleitleisten - Fuhrungsschienen
Materiali
nome codice colore durezza shore temp. max in aria per brevi periodi temp. max in aria in continuo temp. min. note
Polizene 1000 PE 1000 – PE UHMW verde 63   70° - 50° + naturale
Polizene 1000 PE 1000 – PE UHMW nero 63   70° - 50° + naturale + stesse caratteristiche del verde
Polizene 1000 PE 1000 – PE UHMW bianco 63   70° - 50° + naturale + stesse caratteristiche meccaniche del verde + adatto al contatto con alimenti (norme FDA)
NYLON 6       150° 115°
DELRIN       150° 120°   + miglior scorrimento rispetto al NYLON 6
Teflon DuPont PTFE   55 290° 260°
Polizene 1000 PE 1000 – PE UHMW nero     70° - 50° + antistatico
Polizene 1000 oil   Grigio / marrone
Polizene 500 PE 500 verde 62   70° - 50° + naturale
Polizene 500 PE 500 bianco 62   70° - 50° + naturale + adatto al contatto con alimenti (norme FDA)
Polizene 300 PE 300 nero 60   60° - 50° + naturale
Polizene 300 PE 300 verde 60   60° - 50° + naturale
Sustamid PA 6 bianco / nero     100° - 40°
Sustamid PA 6 G       100° - 40°
Sustarin C POM C bianco / nero     100° - 40° + resina acetalica
Lignostone             + composito di legno e resina pressati + da usare in ambienti ove vi è una elevata abrasione

● fornitura standard: barre da mt 2 / materiale POLIZENE 1000 verde / temperatura di utlizzo: -50° C + 70° C

● fornibili anche profili con altre misure a richiesta

● IMPORTANTE: per ogni ordinazione vi preghiamo di indicare esattamente il tipo di catena usato

PROFILO "T"

profilo "T" per catena semplice

numero CATOR misura catena tipo ISO B A b a
T0 3/8"x7/32" 06 B1 15,00 10 5,40 1,50 Profili guida catene per catene a rulli
T1 1/2"x5/16" 08 B1 20,00 10-15-20 7,40 2,20
T2 5/8"x3/8" 10 B1 20,00 10-15-20 9,20 2,60
T3 3/4"x7/16" 12 B1 25,00 10-15-20 11,30 2,40
T4 1"x17 16 B1 40,00 15-20 16,50 3,50
T5 1"1/4x3/4" 20 B1 45,00 15-20 19,00 4,30
T6 1"1/2x1" 24 B1 60,00 15-20 24,60 5,60
T7 1"3/4x31 28 B1 75,00 20 30,00 6,90
T8 2"x31 32 B1 80,00 20 30,00 7,80
TO ASA 35 * 3/8"x3/16" 06 C1 15,00 10 4,00 2,20
T1 ASA 40 * 1/2"x5/16" 08 A1 20,00 10-15-20 7,10 2,30
T2 ASA 50 * 5/8"x3/8" 10 A1 20,00 10-15-20 8,60 2,70
T3 ASA 60 * 3/4"x1/2" 12 A1 25,00 10-15-20 11,90 3,40
T4 ASA 80 * 1"x5/8" 16 A1 40,00 15-20 15,00 4,50

* = su richiesta

profilo "T" per catena doppia

numero CATOR misura catena tipo ISO B A b a c
T0.2 3/8"x7/32" 06 B2 25,00 10 5,40 1,50 15,74
T1.2 1/2"x5/16" 08 B2 35,00 10-15-20 7,40 2,20 21,42
T2.2 5/8"x3/8" 10 B2 40,00 10-15-20 9,20 2,60 25,79 Profili guida catene per catene a rulli
T3.2 3/4"x7/16" 12 B2 45,00 15-20 11,30 2,40 30,76
T4.2 1"x17 16 B2 65,00 15-20 16,50 3,50 48,38
T5.2 * 1"1/4x3/4" 20 B2 70,00 15-20 19,00 4,30 54,45
T6.2 * 1"1/2x1" 24 B2 88,00 20 24,60 5,60 72,96
T7.2 * 1"3/4x31 28 B2 105,00 25 30,00 6,90 89,56
T8.2 * 2"x31 32 B2 105,00 30 30,00 7,80 88,55
TO.2 ASA 35 * 3/8"x3/16" 06 C2 25,00 10 4,00 2,20 14,13
T1.2 ASA 40 * 1/2"x5/16" 08 A2 35,00 10-15-20 7,10 2,30 21,48
T2.2 ASA 50 * 5/8"x3/8" 10 A2 40,00 10-15-20 8,60 2,70 26,71
T3.2 ASA 60 * 3/4"x1/2" 12 A2 45,00 10-15-20 11,90 3,40 34,68
T4.2 ASA 80 * 1"x5/8" 16 A2 55,00 15-20 15,10 4,50 44,39

* = su richiesta

profilo "T" per catena tripla

numero CATOR misura catena tipo ISO B A b a c
T0.3 3/8"x7/32" 06 B3 35,00 10 5,40 1,50 25,88 Profili guida catene per catene a rulli
T1.3 1/2"x5/16" 08 B3 45,00 10-15-20 7,40 2,20 35,24
T2.3 5/8"x3/8" 10 B3 55,00 10-15-20 9,20 2,60 42,38
T3.3 3/4"x7/16" 12 B3 60,00 15-20 11,30 2,40 50,22
T4.3 1"x17 16 B3 95,00 20 16,50 3,50 80,26

● su richiesta fornibile per catene ASA

PROFILO "E"

● le quote dei profili sono state calcolate per catena con maglie esterne ribadite. Con spine elastiche, con coppiglia unica oppure con giunti con coppiglie, con spine elastiche o mollette (le quote b1 e B variano)

● la quota A è stata calcolate in modo da far sporgere la catena 3 mm dalla superficie superiore della guida. Sono possibili altre esecuzioni a richiesta del Cliente

profilo "E" per catena semplice

numero CATOR misura catena tipo ISO B A a a1 b b1
E0 3/8"x7/32" 06 B1 25,00 10,00 1,50 4,35 5,40 15,00 Profili guida catene per catene a rulli
E1 1/2"x5/16" 08 B1 30,00 15,00 2,20 7,17 7,40 20,00
E2 5/8"x3/8" 10 B1 33,00 20,00 2,60 9,45 9,20 23,00
E3 3/4"x7/16" 12 B1 38,00 20,00 2,40 11,11 11,30 28,00
E4 1"x17 16 B1 51,00 25,00 3,50 16,48 16,50 41,00
E5* 1"1/4x3/4" 20 B1 57,00 30,00 4,30 19,77 19,00 47,00
E6* 1"1/2x1" 24 B1 70,00 40,00 4,50 29,40 24,60 60,00

* = su richiesta

profilo "E" per catena doppia

numero CATOR misura catena tipo ISO B A a a1 b c1
E0.2 3/8"x7/32" 06 B2 36,00 15,00 1,50 4,35 5,40 26,00 Profili guida catene per catene a rulli
E1.2 1/2"x5/16" 08 B2 45,00 20,00 2,20 7,17 7,40 35,00
E2.2 5/8"x3/8" 10 B2 50,00 25,00 2,60 9,45 9,20 40,00
E3.2 3/4"x7/16" 12 B2 56,00 25,00 2,40 11,11 11,30 46,00
E4.2 1"x17 16 B2 85,00 30,00 3,50 16,48 16,50 75,00

PROFILO "BL"

numero CATOR misura catena tipo ISO B A a1 a2 a3 d1 D d2
BL0 3/8"x7/32" 06 B1 20,00 25,00 5,60 8,70 10,00 6,60 9,30 4,00 Profili guida catene per catene a rulli
BL1 1/2"x5/16" 08 B1 24,00 30,00 7,60 11,50 13,50 8,70 12,80 5,00
BL2 5/8"x3/8" 10 B1 30,00 35,00 9,50 13,50 14,80 10,40 15,40 6,00
BL3 3/4"x7/16" 12 B1 40,00 35,00 11,50 15,90 17,50 12,30 16,90 7,00
BL4 * 1"x17 16 B1 40,00 45,00 16,90 25,70 26,80 16,10 24,40 9,00
BL5 * 1"1/4x3/4" 20 B1 50,00 50,00 19,40 29,30 31,20 19,30 27,50 11,00
BL6 * 1"1/2x1" 24 B1 60,00 60,00 25,20 38,20 40,10 25,70 36,50 16,00
BL7 * 1"3/4x31 28 B1 60,00 70,00 30,80 46,90 48,90 28,30 41,50 17,00
BL8 * 2"x31 32 B1 70,00 75,00 30,80 47,30 53,00 29,60 44,50 19,00

* = su richiesta

● su richiesta fornibile per catene ASA

PROFILO "U"

numero CATOR misura catena tipo ISO B A a2 a3 d1 d2
U0 3/8"x7/32" 06 B1 20,00 15 2,80 4,20 9,20 4,00 Profili guida catene per catene a rulli
U1 1/2"x5/16" 08 B1 25,00 15 3,50 4,80 12,70 5,00
U2 5/8"x3/8" 10 B1 25,00 15 3,60 5,10 15,20 6,00
U3 3/4"x7/16" 12 B1 25,00 20,00 3,90 5,70 16,70 7,00
U4 1"x17 16 B1 35,00 25,00 8,40 10,00 24,40 9,00

● su richiesta fornibile per catene ASA

PROFILO "CT" con supporto metallico

profilo "CT" per catena semplice

numero CATOR misura catena tipo ISO B A a b Ac
T0C3A15 3/8"x7/32" 06 B1 20,00 15,00 1,50 5,40 17,00 Profili guida catene per catene a rulli
T1C3A15 1/2"x5/16" 08 B1 20,00 15,00 2,20 7,40 17,00
T2C3A15 5/8"x3/8" 10 B1 20,00 15,00 2,60 9,20 17,00
T3C3A15 3/4"x7/16" 12 B1 20,00 15,00 2,40 11,30 17,00
T4C5A15 1"x17 16 B1 28,00 15,00 3,50 16,50 18,00
T5C9A20 1"1/4x3/4" 20 B1 38,00 20,00 4,30 19,00 27,00

● su richiesta fornibile per catene ASA

profilo "CT" per catena doppia

numero CATOR misura catena tipo ISO B A a b Ac
T0.2C3A15 3/8"x7/32" 06 B2 15,70 15,00 1,50 5,40 17,00 Profili guida catene per catene a rulli
T1.2C3A15 1/2"x5/16" 08 B2 21,40 15,00 2,20 7,40 17,00
T2.2C5A15 5/8"x3/8" 10 B2 25,90 15,00 2,60 9,20 19,00
T3.2C5A15 3/4"x7/16" 12 B2 30,70 15,00 2,40 11,30 19,00
T4.2C9A20 1"x17 16 B2 48,30 20,00 3,50 16,50 27,00

● su richiesta fornibile per catene ASA

PROFILO "C10P"

numero CATOR misura catena tipo ISO Ac B b a
C10.0 3/8"x7/32" 06 B1 24,00 30,00 6,60 5,60 Profili guida catene per catene a rulli
C10.1 1/2"x5/16" 08 B1 24,00 30,00 8,70 7,60
C10.2 5/8"x3/8" 10 B1 24,00 30,00 10,40 9,50
C10.3 3/4"x7/16" 12 B1 24,00 30,00 12,30 11,50
C11.4 1"x17 16 B1 40,00 45,00 16,10 16,90

● su richiesta fornibile per catene ASA

PROFILO "COMBI A-R"

numero CATOR misura catena tipo ISO profilo metallico A B A1 A2 Ac b
COMBI 0 C3 3/8"x7/32" 06 B1 C3 26,40 20,00 31,60 19,50 28,40 14,50 Profili guida catene per catene a rulli
COMBI 1 C3 1/2"x5/16" 08 B1 C3 28,00 20,00 34,80 18,90 30,50 16,50
COMBI 2 C3 5/8"x3/8" 10 B1 C3 34,40 20,00 41,10 21,20 36,00 15,50
COMBI 3 C5 3/4"x7/16" 12 B1 C5 38,50 28,00 47,50 24,80 41,50 18,50
COMBI 4 C9 1"x17 16 B1 C9 52,40 38,00 69,40 45,10 61,40 25,00

● su richiesta fornibile per catene ASA

PROFILO "CP"

numero CATOR B A a Ac
C1A5 20,00 5,00 1,00 6,20 Profili guida catene per catene a rulli
C1A10 20,00 10,00 6,00 11,20
C1A15 20,00 15,00 11,00 16,20
C3A10 20,00 10,00 4,00 14,00
C3A15 20,00 15,00 7,00 17,00
C3A20 20,00 20,00 12,00 22,00
C5A10 28,00 10,00 3,00 15-20
C5A15 28,00 15,00 6,00 18,00
C5A20 28,00 20,00 12,00 24,00
C9A10 38,00 10,00 3,00 21,00
C9A15 38,00 15,00 6,00 21,00
C9A20 38,00 20,00 12,00 30,00

PROFILO "CE"

numero CATOR misura catena tipo ISO B A a a1 b b1 Ac
E0C3 3/8"x7/32" 06 B1 25,00 18,00 1,50 4,35 5,40 15,00 20,00 Profili guida catene per catene a rulli
E1C5 1/2"x5/16" 08 B1 30,00 24,50 2,20 7,17 7,40 20,00 27,00
E2C5 * 5/8"x3/8" 10 B1 33,00 29,50 2,60 9,45 9,20 23,00 32,00
E3C9 * 3/4"x7/16" 12 B1 38,00 35,00 2,40 11,11 11,30 28,00 38,50
E4C9 * 1"x17 16 B1 51,00 40,00 3,50 16,48 16,50 41,00 43,50

* = su richiesta

● su richiesta fornibile per catene ASA

PROFILO "CBL"

numero CATOR misura catena tipo ISO B A a1 a2 a3 d1 D d2 Ac
BL0C3 3/8"x7/32" 06 B1 20,00 25,00 5,60 8,70 10,00 6,60 9,30 4,00 27,00 Profili guida catene per catene a rulli
BL1C5 1/2"x5/16" 08 B1 24,00 30,00 7,60 11,50 13,50 8,70 13,50 5,00 33,00
BL2C5 5/8"x3/8" 10 B1 30,00 35,00 9,50 13,50 14,80 10,40 15,40 6,00 38,00
BL3C9 3/4"x7/16" 12 B1 40,00 35,00 11,50 16,50 17,50 12,30 17,50 7,00 39,00
BL4C9 1"x17 16 B1 40,00 45,00 16,90 25,70 26,80 16,10 24,40 9,00 49,00

● su richiesta fornibile per catene ASA

PROFILO "C14BL"

numero CATOR misura catena tipo ISO A B C H L d2 d1 D a1 a2 a3
      mm mm mm mm mm mm mm mm mm mm mm Profili guida catene per catene a rulli
C14BL0 3/8"x3/16" O6 B1 25 22,5 31 26,5 47 4 6,6 9,3 5,6 8,7 10,0
C14BL1 1/2"x5/16" 08 B1 25 22,5 31 26,5 47 5 8,7 12,8 7,6 11,5 13,5
C14BL2 5/8"x3/8" 10 B1 25 22,5 31 26,5 47 6 10,4 15,4 9,5 13,5 14,8
C14BL3 3/4"x7/16" 12 B1 25 22,5 31 26,5 47 7 12,3 16,9 11,5 15,9 17,5

PROFILO "C15BL"

numero CATOR misura catena tipo ISO A B C H L d2 d1 D a1 a2 a3
      mm mm mm mm mm mm mm mm mm mm mm Profili guida catene per catene a rulli
C15BL0 3/8"x3/16" O6 B1 25 22,5 31 26,5 53 4 6,6 9,3 5,6 8,7 10,0
C15BL1 1/2"x5/16" 08 B1 25 22,5 31 26,5 53 5 8,7 12,8 7,6 11,5 13,5
C15BL2 5/8"x3/8" 10 B1 25 22,5 31 26,5 53 6 10,4 15,4 9,5 13,5 14,8
C15BL3 3/4"x7/16" 12 B1 25 22,5 31 26,5 53 7 12,3 16,9 11,5 15,9 17,5

METALLPROFIL VERZINKT - STAHL PROFILE

numero CATOR numero CATOR B A b s
INOX AISI 304 ZINCATA         Profili guida catene per catene a rulli
C1i   24,00 5,20 17,50 1,00
C3i C3z 20,00 10,00 10,00 1,50
C5i C5z 28,00 12,00 14,00 2,00
C9i C9z 38,00 18,00 22,00 2,50
C10i C10z 30,00 24,00 20,00 1,50
C11i C11z 45,00 40,00 31,00 2,00
  C12z 60,00 20,00 36,00 2,50

 PROFILI METALLICI CON FLANGIA

numero CATOR A B C S L peso al metro
  mm mm mm mm mm kg/mt Profili guida catene per catene a rulli Profili guida catene per catene a rulli
C14H 25 20 31 2 47 1,73
C15V 25 20 31 2 53 1,90
● materiale standard acciaio zincato
● fissaggio con asole aventi lunghezza 12,5 mm; larghezza 8,5 mm ; interasse 200 mm

PROFILO "GB" GUIDA BOTTIGLIA

Profili guida catene per catene a rulli

 ● estruso in POLIZENE 500

● si accoppia al profilo C3 in lamiera zincata o acciaio inox



BANDMATERIAL POLIZENE 1000 VERDE IN ROTOLI

Profili guida catene per catene a rulli

spessore larghezza
A B lunghezza approssimativa rotoli
20 25 30 35 40 45 50 60 70 80 100 da 20 a 50 mm da 60 a 100 mm
mm mm mm mm mm mm mm mm mm mm mm mm mt mt
2 ● x ● x ● x ● x x ● ● 125 80
3 ● ● ● ● ● ● ● ● ● ●   86 55
4 ● ● ● ● ● ● ● ● ●     63 43
5 ● ● ● ● ● ● ● ●       51 34
6 ● ● ● ● ● ● ● ●       43 30
x = misura fornibile su richiesta
● = misura abitualmente a magazzino

LISTELLI IN POLIZENE 1000 (verde o nero)

● per gli spessore superio a 8 mm si consiglia l'impiego di listelli in lunghezze da mt. 2/3/6

A B
mm mm mm mm mm mm mm mm mm mm mm mm mm

Profili guida catene per catene a rulli
8 20 25 30 35 40 45 50 60 70 80 90 100
10 20 25 30 35 40 45 50 60 70 80 90 100
12 20 25 30 35 40 45 50 60 70 80 90 100
15 20 25 30 35 40 45 50 60 70 80 90 100
20 20 25 30 35 40 45 50 60 70 80 90 100
Umberto Saccone Dom, 11/05/2014 - 18:42

Belt guide profiles and profiles for chain ad anelli

Belt guide profiles and profiles for chain ad anelli

PROFILE "AU" for chain AD ANELLI

number CATOR type chain A B a b
AU6 * 6,00 15,00 30,00 7,00 7,00 Profili guida catena per catene ad anelli e cinghie
AU 8 * 8,00 20,00 35,00 9,00 9,50
AU 10 * 10,00 25,00 45,00 11,00 11,50
AU 13 * 13,00 30,00 55,00 15,00 15,00

* = su richiesta

PROFILE "CAU" for chain AD ANELLI

number CATOR type chain A B a b Ac
CAU6 C5* 6,00 14,00 30,00 7,00 7,00 18,50 Profili guida catena per catene ad anelli e cinghie
CAU8 C9* 8,00 18,00 38,00 9,00 9,50 25,00
CAU10 C9* 10,00 18,00 45,00 11,00 11,50 25,00
CAU13 C12* 13,00 25,00 60,00 15,00 15,00 33,00

* = su richiesta

PROFILE "CAC" for chain AD ANELLI

number CATOR type chain B a1 a2 a3 b1 b2 Ac
CAC6 C9* 6 45 4,50 11,50 18,50 21,00 7,00 45 Profili guida catena per catene ad anelli e cinghie
CAC8 C9* 8 50 4,75 14,25 23,75 28,50 9,50 50
CAC10 C9* 10 50 8,25 19,75 31,25 34,50 11,50 60
CAC13 C12* 13 60 10,50 25,50 40,50 45,00 15,00 75

* = su richiesta

PROFILE "CAL" for chain AD ANELLI

number CATOR type chain B a1 a2 b1 b2 b3 Ac
CAL6 C3* 6 27 7,00 14,00 6,00 13,00 20,00 34 Profili guida catena per catene ad anelli e cinghie
CAL8 C5* 8 32 7,75 17,25 6,75 16,25 25,75 42,5
CAL10 C9* 10 42,5 10,75 22,25 11,25 17,00 28,50 56
CAL13 C12* 13 60 13,00 28,00 19,00 34,00 49,00 70

* = su richiesta

BELT GUIDE PROFILES STRAIGHT

Profili guida catena per catene ad anelli e cinghieProfili guida catena per catene ad anelli e cinghie

● fornibili con misure a richiesta

V-BELT GUIDE PROFILES

Profili guida catena per catene ad anelli e cinghie

number CATOR type B A b a a1 Ac Ac
GTR10 Z 20,00 10,00 6,50 3,00
GTR13 A 20,00 12,00 8,00 5,00
GTR15   25,00 12,00 10,00 5,00
GTR17 B 30,00 15,00 10,50 8,00
GTR22 C 35,00 20,00 13,50 11,00
GTR30 D 40,00 25,00 19,00 13,00
GTR10 C3 Z 20,00 15,00 6,50 3,00     17,00
GTR13 C3 A 20,00 15,00 8,00 5,00     17,00
GTR15 C5   25,00 20,00 10,00 5,00     24,00
GTR17 C5 B 30,00 20,00 10,50 8,00     24,00
GTR22 C9 C 38,00 25,00 13,50 11,00     32,00
GTR30 C9 D 40,00 25,00 19,00 13,00

ROUND BELT GUIDE PROFILES

Profili guida catena per catene ad anelli e cinghie

number CATOR type B A a Ac
GT4 4,00 15,00 10,00 2,00
GT5 5,00 15,00 10,00 2,50
GT6 6,00 20,00 10,00 3,00
GT8 8,00 20,00 10,00 4,00
GT10 10,00 25,00 12,00 5,00
GT12 12,00 25,00 12,00 6,00
GT15 15,00 25,00 15,00 7,50
GT20 20,00 30,00 20,00 10,00
GT4 C3 4,00 20,00 10,00 2,00 14,00
GT5 C3 5,00 20,00 10,00 2,50 14,00
GT6 C3 6,00 20,00 10,00 3,00 14,00
GT8 C3 8,00 20,00 10,00 4,00 14,00
GT10 C5 10,00 25,00 15,00 5,00 18,00
GT12 C5 12,00 25,00 15,00 6,00 18,00
GT15 C5 15,00 25,00 20,00 7,50 24,00
GT20 C5 20,00 28,00 20,00 10,00 24,00
Umberto Saccone Vie, 13/06/2014 - 10:24

Profilo guida catene per nastri trasportatori a tapparelle (tipo Flite Top)

Profilo guida catene per nastri trasportatori a tapparelle (tipo Flite Top)

Su richiesta sono fornibili con inserti laterali in ottone per facilitare l'assemblaggio delle fiancate.
In condizioni di abrasione (es. polveri di vetro o mattone) è consigliabile usare curve in NYLON 6 ADDITIVATO con POLIZENE o in LIGNOSTONE (legno compresso e stratificato) in quanto più resistenti all'usura.
In presenza di detriti (es. etichette o cocci di vetro) è consigliabile praticare dei fori per permettere l'evacuazione dalla superficie di scorrimento.
tipo "Z" (fornibile con la costina inferiore più lunga della superiore per impedire ai cocci di bottiglia di penetrare tra carpenteria di supporto e il profilo stesso) tipo "L" tipo "T" tipo "TR" tipo "TPR"

tipo "ZK": profilo di facile applicazione su lamiera a spessori da mm 2,5 a 4 tipo "LK": profilo di facile applicazione su lamiera a spessori da mm 2,5 a 4
tipo"Bevel" tipo "Tab" tipo "Tab R" tipo "Tab C" tipo "Tab TCT"

tipo "Tab B"


Curve magnetiche Magnetic curves

 Per le catene in materiale plastico la forza magnetica avviene tra i magneti della curva e il perno della catena in acciaio   Tutte le curve magnetiche sono fornite con l'invito per la guida di ritorno



Umberto Saccone Mié, 18/02/2015 - 17:13

Junta de cadena

Junta de cadena

Giunti flessibili a catena

numero REGINA catena giunto coperchio
  ISO passo lungh. nominale diam. mozzo ingombro max ruote diam. foro grezzo diam. max foro distanza nominale ruote lungh. diam. esterno peso con coperchio gioco assiale max disass assiale max disass angolare max
---------- P A B C D D max E F G   H I a
n° mm mm mm mm mm mm mm mm mm kg mm mm °
205-20 05 B-2 8,00 47,00 40,00 59,00 10,00 25,00 3,00 46,00 71,50 0,70 0,80 0,10 2,00
221-18 06 B-2 9,525 60,50 43,00 63,50 12,00 28,00 5,25 59,00 73,50 1,10 1,50 0,20 2,00
226-18 08 B-2 12,70 70,50 59,00 85,00 12,00 40,00 7,35 69,00 96,50 2,30 2,40 0,25 2,00
236-18 10 B-2 15,875 85,50 73,00 106,50 15,00 50,00 8,50 84,00 117,50 3,90 3,20 0,30 2,00
240-18 12 B-2 19,05 133,50 88,00 126,00 20,00 60,00 10,00 132,00 140,50 8,30 4,50 0,35 2,00
247-18 16 B-2 25,40 133,00 114,00 167,50 25,00 80,00 17,30 132,00 183,50 14,50 4,80 0,40 2,00
252-18 20 B-2 31,75 187,00 140,00 209,50 28,00 100,00 20,00 186,00 228,00 30,00 6,30 0,50 2,00
  ASA
D 35-18 06 C-2 9,525 60,50 43,00 64,00 12,00 28,00 6,30 59,00 73,50 1,00 1,50 0,20 2,00
D 40-18 08 A-2 12,70 70,50 59,00 85,50 12,00 40,00 7,70 69,00 96,50 2,30 2,40 0,25 2,00
D 50-18 10 A-2 15,875 85,50 73,00 107,00 15,00 50,00 10,10 84,00 117,50 4,00 3,20 0,30 2,00
D 60-18 12 A-2 19,05 133,50 88,00 128,00 20,00 60,00 12,30 132,00 140,50 8,00 4,50 0,35 2,00
D 80-18 16 A-2 25,40 133,00 114,00 170,50 25,00 80,00 15,30 132,00 183,50 14,50 4,80 0,40 2,00
D100-18 20 A-2 31,75 187,00 140,00 213,50 28,00 100,00 18,60 186,00 228,00 29,60 6,30 0,50 2,00



numero REGINA giri al 1'
HP trasmissibili
  5 10 20 50 100 200 300 400 500 600 800 1.000 1.200 1.500 1.800 2.000 3.000 4.000 4.500
221-18 0,08 0,17 0,36 0,97 1,72 3,40 4,80 6,30 7,70 8,80 10,90 12,90 14,70 16,60 18,50 19,30 23,60 23,60 28,50
226-18 0,27 0,55 1,11 2,79 5,67 8,90 11,80 14,40 17,10 19,50 24,40 29,20 33,80 40,50 47,00 51,50 73,00 94,50 103,70
236-18 0,36 0,73 1,46 3,66 7,31 11,70 15,50 19,30 23,10 26,80 33,80 40,90 47,50 57,00 66,20 72,20 102,00 126,00 -
240-18 0,68 1,37 2,76 6,88 13,70 21,90 29,00 35,60 42,30 48,40 60,20 72,00 83,40 100,00 116,00 127,00 180,00 - -
247-18 1,83 3,66 7,32 18,30 36,20 57,10 75,70 92,80 108,00 122,00 152,00 181,00 211,00 253,00 294,00 321,00 - - -
252-18 3,46 6,93 13,80 34,60 68,50 107,00 142,00 172,00 204,00 232,00 269,00 329,00 384,00 460,00 535,00 - - - -
D 35-18 0,07 0,16 0,34 0,90 1,60 3,20 4,50 5,90 7,20 8,20 10,20 12,00 13,70 15,50 17,20 18,00 22,00 24,50 25,50
D 40-18 0,24 0,48 0,96 2,41 4,82 7,70 10,20 12,50 14,80 16,90 21,10 25,20 29,30 35,10 40,70 44,50 63,10 81,80 89,50
D 50-18 0,41 0,84 1,68 4,21 8,41 13,40 17,80 21,70 25,70 29,50 36,80 44,00 51,10 61,30 71,10 77,70 110,00 135,00 -
D 60-18 0,86 1,73 3,47 8,67 17,30 27,60 36,60 44,90 53,20 60,90 75,90 90,70 105,00 126,00 147,00 160,00 227,00 - -
D 80-18 1,93 3,86 7,71 19,30 38,60 61,40 81,40 99,80 118,00 133,00 169,00 202,00 234,00 281,00 326,00 356,00 - - -
D100-18 3,85 7,70 15,30 38,50 77,00 122,00 162,00 198,00 235,00 270,00 317,00 379,00 442,00 529,00 615,00 - - - -

Giunti flessibili a catena - tipo Cator

con pignoni standard per catena trasmissione a rulli

 Giunti flessibili a catena

● pignoni con dentatura a richiesta

● per una maggiore durata si consiglia la tempra induzione sui denti

● fornibile sia la serie europea che americana



Tipo Cator n° A H D D max B C velocità massima ammissibile al 1' (con pignone denti Z16)
mm
1/103 60 28 10 20 37 59 4.500
2/206 65 28 12 25 50 80 4.000
3/304 70 30 12 30 60 96 3.000
4/401 80 35 16 40 75 120 2.000
5/503 105 45 20 50 100 160 1.500
6/703 118 50 25 60 120 195 1.200
7/904 134 55 25 70 140 235 800
8/1104 182 75 30 80 160 280 700
9/1201 210 90 40 80 160 315 600



Tipo Cator n° giri al 1'
10 25 50 100 200 300 400 500 750 1.000 1.500 2.000 2.500 3.000 3.500 4.000
HP trasmissibili
1/103 0,1 0,2 0,4 0,9 1,8 2,7 3,6 4,5 6,5 9 13,5 15 18 20 21 22
2/206 0,2 0,5 1,1 2,2 4,4 6,6 8,8 11 16,5 22 33 44 55 66 77 88
3/304 0,4 0,8 1,9 3,8 7,6 11,4 15,2 19 28,5 38 47 58 74 78 - -
4/401 0,6 1,5 3 6 12 18 24 30 45 60 90 120 - - - -
5/503 1,5 3,5 7,5 15 30 45 60 75 112 150 225 - - - - -
6/703 3 7 15 30 60 90 120 150 225 300 - - - - - -
7/904 5 14 29 58 116 174 232 290 435 - - - - - - -
8/1104 7 19 38 77 154 231 308 380 570 - - - - - - -
9/1201 12 30 60 120 240 360 480 600 - - - - - - - -
Umberto Saccone Dom, 11/05/2014 - 18:36

Tenditori automatici per catene

Tenditori automatici per catene Umberto Saccone Dom, 28/10/2012 - 08:59

Tensores automaticos

Tensores automaticos

Tipo TO – cabeza oval y redonda

Tenditori automatici per catene - variTenditori automatici per catene - vari

numero CATOR   Newton
PxL A1 A2 A3 B C D E F G H I L P R min max
mm mm mm mm mm mm mm mm   mm mm mm mm mm mm
TO-1 3/8" 3/8"x7/32" 20 20 25 23 12,5 11,0 56,2 7 58 74 110 138 70 100 130 250
TO-1 1/2" 1/2"x5/16" 20 20 25 23 12,5 11,0 56,2 7 58 74 110 138 70 100 130 250
TO-1 5/8" 5/8"x3/8" 20 25 41,5 23 12,5 11,0 56,2 7 58 74 110 138 70 100 130 250
TO-2 5/8" 5/8"x3/8" 22 25 41,5 28 15,0 12,5 70,5 9 70 87 133 169 90 120 180 420
TO-2 3/4" 3/4"x7/16" 22 30 49 28 15,0 12,5 70,5 9 70 87 133 169 90 120 180 420
TO-3 1" 1"x17 25 45 78 33 17,5 14,5 82,0 9 86 104 160 202 110 140 300 650
TO-3 1"1/4 1"1/4x3/4" 25 54 90 33 17,5 14,5 82,0 9 86 104 160 202 110 140 300 650
TO-3 1"1/2 1"1/2x1" 25 71 119 33 17,5 14,5 82,0 9 86 104 160 202 110 140 300 650
  • la temperatura massima di funzionamento è di 65° C (100° C per tipo ET)
  • su richiesta si eseguono versioni con colonnette e molla in acciaio AISI 304

Tipo TA (cabeza a arco oval)

Tipo TE

Tipo ETR (con pinon dentado)
Tenditori automatici per catene - vari Tenditori automatici per catene - vari Tenditori automatici per catene - vari

Tipo ET-PU (con polea)

Tipo ET-PUG (con polea a garganta)


Tenditori automatici per catene - vari Tenditori automatici per catene - vari

Tipo TC

  • angolo utile di tensionatura oltre 45° in entrambi i sensi di rotazione;
  • assenza assoluta di materie sintetiche per cui possono lavorare anche a temperature oltre 100° C (serie TCP max 65°) (TipoTC-05 max 65° C);
numero CATOR A B C CH D E F G H L M N B Newton Tenditori automatici per catene - vari
mm mm mm mm mm mm mm mm mm mm   mm   min max
TC-05* 5 15,0 15,0 24 63 35 23 23 76 119 M10 6,5   80 160
TC-1 5 15,5 15,5 24 69 36 30 25 87 134 M10 8,5 45° 120 240
TC-2 7 18,0 18,0 27 90 43 34 30 100 159 M12 8,5 30° 240 380

* = serie en material plastico

Tipo TCR (con pinon dentado)

numero CATOR   diente A B C CH D E F G H I L M N O P B Newton
n° mm mm mm mm mm mm mm mm mm mm mm   mm       min max
TCR-05-3/8" * 3/8"x7/32" 21 5 15,0 15,0 24 63 35 23 23 75,5 9,2 119 M10 19,7     45° 80 160
TCR-1-3/8" 3/8"x7/32" 21 5 15,5 15,5 24 69 36 30 25 86,5 9,2 134 M10 19,7 18,0 11,0 45° 100 210
TCR-1-1/2" 1/2"x5/16" 16 5 15,5 15,5 24 69 36 30 25 86,5 9,2 134 M10 19,7 16,5 12,5 45° 100 210
TCR-1-5/8" 5/8"x3/8" 17 5 15,5 15,5 24 69 36 30 25 86,5 9,2 134 M10 19,7 21,8 15,3 45° 120 240
TCR-2-5/8" 5/8"x3/8" 17 7 18,0 18,0 27 90 43 34 30 100,0 9,2 159 M12 19,7 21,8 15,3 30° 200 350
TCR-2-3/4" 3/4"x7/16" 15 7 18,0 18,0 27 90 43 34 30 100,0 9,2 159 M12 19,7 19,4 17,7 30° 200 350
TCR-1-2-1" 1"x17 12 7 18,0 18,0 27 90 43 34 30 100,0 8,9 159 M12 19,4 23,9 26,4 30° 240 380

* = serie en material plastico

 Tenditori automatici per catene - vari

● available for multiple chains



Tipo TCP (con cabeza en material plastico)

Tipo TC-PUG (con polea a garganta)

Tipo TC-PU (con polea)
Tenditori automatici per catene - vari Tenditori automatici per catene - vari Tenditori automatici per catene - vari

Tipo RH

  • angolo utile di tensionatura oltre i 30° in entrambi i sensi di rotazione
  • assenza assoluta di materie sintetiche per cui possono lavorare anche a temperature oltre 65° C

I vantaggi che si possono ottenere con l'installazione dei tendicatena automatici di nostra produzione:

  • aumento durata della catena del 23%
 Tenditori automatici per catene - vari
  • riduzione delle vibrazioni del 7%
  • riduzione della rumorosità del 12 %
  • riduzione dell'allungamento della catena
  • eliminazione totale della manutenzione.

(N.B. I valori sono indicativi e non impegnativi poichè possono variare a secondo del tipo di lubrificazione, delle condizioni d'uso e dello stato degli impianti.)

numero CATOR A+1 B C D E F G H+/-1 L M N Q R Newton
mm mm mm mm mm   mm mm mm mm mm mm mm max
RH111 52,5 6 8 35 80 M6 8,5 47,5 8 22 5 22 4 100
RH155 66 8 8,5 45 100 M8 10,5 61 8 28 5 30 5 150
RH188 79 10,5 8,5 58 100 M10 13 75 10 32 6,5 37 7,5 300
RH277 110 15 10,5 78 130 M12 17 104 12 50 8,5 53 9,5 900
RH388 140 15 12,5 95 175 M16 20 140 10 60 20,5 70 12 1.400
RH455 200 18 12,5 115 225 M20 25 200 12 70 20,5 82 12 2.300

Tenditori automatici per catene - variTenditori automatici per catene - vari

Tipo RHR (con pinon dentado y cuscinetto)

numero CATOR   diente A+1 B C D E F G H+/-1 L Q R S T U V Newton Tenditori automatici per catene - vari
n° mm mm mm mm mm   mm mm mm mm mm mm mm mm mm max
RHR111 3/8"x7/32" 21 58 6 8 35 80 M6 8,5 47,5 8 22 4 9,2 19,7 11 18 100
RHR155 3/8"x7/32" 21 71 8 8,5 45 100 M8 10,5 61 8 30 5 9,2 19,7 11 18 150
RHR155 1/2"x5/16" 16 71 8 8,5 45 100 M8 10,5 61 8 30 5 9,2 19,7 12,5 16,5 150
RHR188 1/2"x5/16" 16 84 10 8,5 58 100 M10 13 75 10 37 7,5 9,2 19,7 12,5 16,5 300
RHR188 5/8"x3/8" 17 85 10 8,5 58 100 M10 13 75 10 37 7,5 9,2 19,7 15,2 17,7 300
RHR277 3/4"x7/16" 15 114 15 10,5 78 130 M12 17 104 12 53 9,5 9,2 19,7 17,6 19,2 900
RHR277 1"x17 12 114 15 10,5 78 130 M12 17 104 12 53 9,5 9,2 19,4 26,6 34,6 900
RHR388 1"x17 12 149 15 12,5 95 175 M16 20 140 10 70 12 8,9 24,9 26,9 39,9 1.400
RHR455 1"1/4x3/4" 13 209 18 12,5 115 225 M20 25 200 12 82 12 10,5 26,5 30,3 43,3 2.300

● available for multiple chains



Tipo RHP (con cabeza en material plastico)

Tipo RH-PUG (con polea a garganta)

Tipo RH-PU (con polea)
Tenditori automatici per catene - vari Tenditori automatici per catene - vari Tenditori automatici per catene - vari

Tipo TR-TRP-TRR

  • angolo di tensionatura oltre 45° in entrambi i sensi di rotazione
  • la temperatura massima di funzionamento è di 130°C (65° C con testa in polietilene)

Tipo TR

Tipo TRR (con pinon dentado)

Tipo TRP (con cabeza en material plastico)
Tenditori automatici per catene - vari Tenditori automatici per catene - vari Tenditori automatici per catene - vari

Tipo TR-PU (con polea)

Tipo TR-PUG (con polea a garganta)


Tenditori automatici per catene - vari Tenditori automatici per catene - vari

Tensores ajustables tipo ORIENT

● la temperatura massima di funzionamento è 100° C (65° C con testa in polietilene)

● 24 posizioni disponibili tra base e leva grazie alla possibilità di assemblare le due parti ad ogni rotazione di 15° per tutti i 360° disponibili.

ORIENT 1

ORIENT 1 P (con cabeza en material plastico)

ORIENT 1 R (con pinon dentado)
Tenditori automatici per catene - vari Tenditori automatici per catene - vari Tenditori automatici per catene - vari

ORIENT 1 PUG (con polea a garganta)

ORIENT 1 PU (con polea)


Tenditori automatici per catene - vari Tenditori automatici per catene - vari

Tenditori REGINA serie C.R.T.

Tenditori automatici per catene - variTenditori automatici per catene - vari

Tipo CRT 0

Catena n° ISO tipo tendicatena pattino tendicatena spinta codice Regina
catena Regina n° tipo pattino R h i w z a b c d e f g kg
mm mm mm mm mm mm mm mm mm mm mm mm
O5 B1 105 60° 90 62 95 2,7 16 38 24 6,5 16,5 9,2 28 53 8 6108SW
180° 50 85 117,5 6108SZ
06 B1 06 C1 121 A35 60° 90 62 95 4,2 16 " " " " " " " " 6108AW
180° 50 85 117,5 6108AZ
08 B1 08 A1 126 A40 60° 90 62 95 7 16 " " " " " " " " 6108BW
180° 50 85 117,5 6108BZ
10 B1 10 A1 136 A50 60° 90 62 95 8,5 16 " " " " " " " " 6108CW
180° 50 85 117,5 6108CZ
12 B1 12 A1 140 A60 60° 90 62 95 11 16 " " " " " " " " 6108DW
180° 50 85 117,5 6108DZ
05 B2 205 60° 90 62 95 2,5 8,2 " " " " " " " " 6108TW
180° 50 85 117,5 6108TZ
06 B2 06 C2 221 A35-2 60° 90 62 95 4,2 14 " " " " " " " " 6108EW
180° 50 85 117,5 6108EZ
08 B2 08 A2 226 A40-2 60° 90 62 95 6,6 20 " " " " " " " " 6108FW
180° 50 85 117,5 6108FZ
10 B2 10 A2 236 A50-2 60° 90 62 95 8 25,5 " " " " " " " " 6108IW
180° 50 85 117,5 6108IZ

Tipo CRT 1

Catena n° ISO tipo tendicatena pattino tendicatena spinta codice Regina
catena Regina n° tipo pattino R h i w z a b c d e f g
mm mm mm mm mm mm mm mm mm mm mm mm kg
06 B1 06 C1 121 A35 45° 170 73 106,5 4,2 10,5 38 26 6,5 16,5 9,2 38 53 6 6106 AX
90° 95 78 111,5 " " " " " " " " " " 6106 AY
180° 62 98 131,5 " " " " " " " " " " 6106 AZ
08 B1 08 A1 126 A40 45° 170 73 106,5 7,0 16,0 38 26 6,5 16,5 9,2 38 53 6 6106 BX
90° 95 78 111,5 " " " " " " " " " " 6106 BY
180° 62 98 131,5 " " " " " " " " " " 6106 BZ
10 B1 10 A1 136 A50 45° 170 73 106,5 8,5 19,0 38 26 6,5 16,5 9,2 38 53 12 6112 CX
90° 95 78 111,5 " " " " " " " " " " 6112 CY
180° 62 98 131,5 " " " " " " " " " " 6112 CZ
12 B1 12 A1 140 A60 45° 170 73 106,5 11 19,0 38 26 6,5 16,5 9,2 38 53 12 6112 DX
90° 95 78 111,5 " " " " " " " " " " 6112 DY
180° 62 98 131,5 " " " " " " " " " " 6112 DZ
06 B2 06 C2 221 A35-2 45° 170 73 106,5 4,2 14,0 38 26 6,5 16,5 9,2 38 53 12 6112 EX
90° 95 78 111,5 " " " " " " " " " " 6112 EY
180° 62 98 131,5 " " " " " " " " " " 6112 EZ
08 B2 08 A2 226 A40-2 45° 170 73 106,5 6,5 20,0 38 26 6,5 16,5 9,2 38 53 12 6112 FX
90° 95 78 111,5 " " " " " " " " " " 6112FY
180° 62 98 131,5 " " " " " " " " " " 6112FZ

Tipo CRT 2

Catena n° ISO tipo tendicatena pattino tendicatena spinta codice Regina
catena Regina n° tipo pattino R h i w z a b c d e f g
mm mm mm mm mm mm mm mm mm mm mm mm kg
16B1 16A1 147 A80 45° 200 91 133 15,0 30 45 34 8,5 20 13 42 63 18 6218 PX
90° 100 93 135 " " " " " " " " " " 6218 PY
180° 74   161 " " " " " " " " " " 6218 PZ
20 B1 20 A1 152 A100 45° 200   133 18,0 38 45 34 8,5 20 13 42 63 24 6224 QX
90° 100   135 " " " " " " " " " " 6224 QY
180° 74   161 " " " " " " " " " " 6224 QZ
10 B2 10 A2 236 A50-2 45° 200   133 8,0 25,5 45 34 8,5 20 13 42 63 18 6218 IX
90° 100   135 " " " " " " " " " " 6218 IY
180° 74   161 " " " " " " " " " " 6218 IZ
12 B2 12 A2 240 A60-2 45° 200   133 9,5 30 45 34 8,5 20 13 42 63 24 6224 MX
90° 100   135 " " " " " " " " " " 6224 MY
180° 74   161 " " " " " " " " " " 6224 MZ
16 B2 16 A2 247 A80-2 45° 200   133 13,5 43,5 45 34 8,5 20 13 42 63 24 6224 RX
90° 100   135 " " " " " " " " " " 6224 RY
180° 74   161 " " " " " " " " " " 6224 RZ
Umberto Saccone Mar, 13/05/2014 - 19:11

Elementi tenditori - Rosta

Elementi tenditori - Rosta

Elementi tenditori tipo SE / SE-G / SE-W

Tenditori automatici per catene - vari

tipo temperatura d'esercizio ambito di utilizzo caratteristiche
----------- min max
SE -40 +80
SE – G -30 +90 impiego all'aperto / immersione permanente in olio minerale superfici galvanizzate
SE – W +80 +120 alte temperature



materiale
bracci corpo
  < grandezza 27 > grandezza
acciaio metallo sinterizzato fusione GG 20
  • La superficie del tipo SE-G è galvanizzata mentre il tipo SE e SE-W sono protetti da uno strato di vernice color blu.
  • Alcuni tipi sono fornibili in acciaio inox con inserti in gomma (da SEI 15 a SEI 40).
articolo n° tipo D E   G H J1 J2 K L M N O P Q T F max coppia Ma peso s max
  ---------------                               J1 J2 Nm kg <<norm <<magg
06011001 SE 11 35 51 +1      -0,5 5 M6 60 60 20 90,00 20 22 6 8,00 5 8,50 80 106 10 0,20 40 30
06013201 SE 11–G 35 51 +1    -0,5 5 M6 60 60 20 90,00 20 22 6 8,00 5 8,50 80 106 10 0,20 40 30
06011002 SE 15 45 64 +1   -0,5 5 M8 100 80 25 112,50 25 30 8 8,50 6 10,50 135 168 25 0,40 50 40
06013202 SE 15–G 45 64 +1   -0,5 5 M8 100 80 25 112,50 25 30 8 8,50 6 10,50 135 168 25 0,40 50 40
06015002 SE 15–W 45 64 +1   -0,5 5 M8 100 80 25 112,50 25 30 8 8,50 6 10,50 135 101 25 0,40 50 40
06011003 SE 18 58 78 +1   -0,5 6 M10 100 80 30 115,00 30 35 11 8,50 8 10,50 350 437 49 0,60 50 40
06013203 SE 18–G 58 78 +1   -0,5 6 M10 100 80 30 115,00 30 35 11 8,50 8 10,50 350 437 49 0,60 50 40
06015003 SE 18–W 58 78 +1   -0,5 6 M10 100 80 30 115,00 30 35 11 8,50 8 10,50 350 262 49 0,60 50 40
06011004 SE 27 78 107 +2   -0,5 7 M12 130 100 50 155,00 40 52 15 10,50 10 12,50 800 1.040 86 1,70 65 50
06013204 SE 27–G 78 107 +2   -0,5 7 M12 130 100 50 155,00 40 52 15 10,50 10 12,50 800 1.040 86 1,70 65 50
06015004 SE 27–W 78 107 +2   -0,5 7 M12 130 100 50 155,00 40 52 15 10,50 10 12,50 800 624 86 1,70 65 50
06011005 SE 38 95 140 +2   -0,5 10 M16 175 140 60 205,00 40 66 15 12,50 12 20,50 1.500 1.875 210 3,55 87,5 70
06013205 SE 38–G 95 140 +2   -0,5 10 M16 175 140 60 205,00 40 66 15 12,50 12 20,50 1.500 1.875 210 3,55 87,5 70
06015005 SE 38–W 95 140 +2   -0,5 10 M16 175 140 60 205,00 40 66 15 12,50 12 20,50 1.500 1.125 210 3,55 87,5 70
06011006 SE 45 115 200 +3   -1 12 M20 225 180 70 260,00 50 80 18 12,50 12 20,50 2.600 3.250 410 6,40 113 90
06013206 SE 45–G 115 200 +3   -1 12 M20 225 180 70 260,00 50 80 18 12,50 12 20,50 2.600 3.250 410 6,40 113 90
06015006 SE 45–W 115 200 +3   -1 12 M20 225 180 70 260,00 50 80 18 12,50 12 20,50 2.600 1.950 410 6,40 113 90
06011007 SE 50 130 210 +3   -1 20 M24 250 200 80 290,00 60 78 20 17,00 17 20,50 4.000 5.000 750 9,00   100
06013207 SE 50–G 130 210 +3   -1 20 M24 250 200 80 290,00 60 78 20 17,00 17 20,50 4.000 5.000 750 9,00   100
06015007 SE 50–W 130 210 +3   -1 20 M24 250 200 80 290,00 60 78 20 17,00 17 20,50 4.000 3.000 750 9,00   100



Altri modelli fornibili
tipo SE–F studiato per il fissaggio frontale (da SE-F 15 a SE-F 50) tipo SE-B "boomerang" ad elevato sviluppo di compensazione (SE-B 18 e SE-B 27) tipo KSE per cinghie trapezoidali

Pignoni

articolo n° tipo DIN 8187 denti A B C D peso
  ------------------   n°         kg Tenditori automatici per catene - vari
06500001 N3/8"-10 06 B 15 10 5,30 9,00 45,81 0,06
06500002 N1/2"-10 08 B 15 10 7,20 9,00 61,08 0,15
06500003 N1/2"-12 08 B 15 12 7,20 12,00 61,08 0,15
06500004 N5/8"-12 10 B 15 12 9,10 12,00 76,36 0,27
06500005 N5/8"-20 10 B 15 20 9,10 15,00 76,36 0,29
06500006 N3/4"-12 12 B 15 12 11,10 12,00 91,63 0,47
06500007 N3/4"-20 12 B 15 20 11,10 15,00 91,63 0,47 Tenditori automatici per catene - vari
06500008 N1"-20 16 B 13 20 16,10 15,00 106,14 0,88
06500009 N1 1/4"-20 20 B 13 20 18,50 15,00 132,67 1,60
06500010 N1 1/2"-20 24 B 11 20 24,10 15,00 135,23 1,93

Abrazadera de sujeciòn paa tensores lineales type WS

Tenditori automatici per catene - vari

item n° type A C D E F G H J K L M (kg)
06590001 WS 11 6,50 7,00 7,5 30,00 13,00 11,50 27,00 4,00 45,00 30,00 46,00 0,08
06590002 WS 15 8,50 7,00 7,5 40,00 13,00 13,50 34,00 5,00 55,00 32,00 58,00 0,15
06590003 WS 18 10,50 9,50 10 50,00 15,50 16,50 43,00 6,00 70,00 38,00 74,00 0,28
06590004 WS 27 12,50 11,50 12,5 65,00 21,50 21,00 57,00 8,00 90,00 52,00 98,00 0,70
06590005 WS 38 16,50 14,00 15 80,00 24,00 21,00 66,00 8,00 110,00 55,00 116,00 0,90
06590006 WS 45 20,50 18,00 20 100,00 30,00 26,00 80,00 10,00 140,00 66,00 140,00 1,80

Roller set

Tenditori automatici per catene - variTenditori automatici per catene - vari

articolo n° tipo A B C D E max F elemento tenditore tipo peso (kg) velocità max giri/min
06580001 R 11 30,00 35,00 2,00 14,00 5,00 M8 SE/SE-F 11 0,08 8.000
06580002 R 15/18 40,00 45,00 6,00 16,00 7,00 M10 SE/SE-F 15 o 18 0,17 8.000
06580003 R 27 60,00 60,00 8,00 17,00 7,00 M12 SE/SE-F 27 0,40 6.000
06580004 R 38 80,00 90,00 8,00 25,00 10,00 M20 SE/SE-F 38 1,15 5.000
06580005 R 45/50 90,00 135,00 10,00 27,00 12,00 M20 SE/SE-F 45 o 50 1,75 4.500

 Chainrider set for roller chains

Umberto Saccone Lun, 19/05/2014 - 09:35

Automatic tighteners - TECNIDEA CIDUE

Automatic tighteners - TECNIDEA CIDUE
axial tightners TEN BLOC automatic rotational tighteners ARCO
  DECA   CRESA
  ARIA

CIAO

(prodotti interamente in materiale plastico ed in acciaio INOX)
  OLIO   NIC
  TEN JOY elastic motor bases
  BLU undovetairlers and connecting units CAFRA SCHLUSSEL
  ASSO supporti a flangia quadra in materiale plastico
axial tighteners heavy duty BIG TEN multidirectional roller chain 3KD
tenditori manuali MIX elementi serie VIB
pinion tighteners PTC elastic
  PTF oscillating
return units GR antivibrating



Umberto Saccone Mié, 21/05/2014 - 12:09

Schwingelement - gummifederelement - montagestuck

Schwingelement - gummifederelement - montagestuck

schwingelement typ OM

schwingelement typ DH

gummifederelement typ LTK-S

gummifederelement typ LTK-A

gummifederelement typ LTS

gummifederelement typ LTA

schwingelement typ HC

montagestuck typ CK

montagestuck typ MS
Umberto Saccone Mar, 20/05/2014 - 19:14

Ingranaggi: corona, pignone, tendicatena, bussola conica, cilindrico, ruota cerniera, coppia conica, limitatore di coppia, calettatore

Ingranaggi: corona, pignone, tendicatena, bussola conica, cilindrico, ruota cerniera, coppia conica, limitatore di coppia, calettatore Umberto Saccone Dom, 28/10/2012 - 08:02

Corone per catena a rulli

Corone per catena a rulli Umberto Saccone Dom, 28/10/2012 - 08:03

Kettenradscheiben fur rollenketten DIN 8187

Kettenradscheiben fur rollenketten DIN 8187

Corone per catena a rulli

5x2,5     semplice doppio triplo   6 x 2,8 mm     semplice doppio triplo
5 x 2,5 mm   Z de dp D1 D2 D3   6 x 2,8 mm   Z de dp D1 D2 D3
03 – 1   8 14,8 13,06 4       04 – 1   8 18,0 15,67 5
    9 16,4 14,62 4           9 19,9 17,54 5
CATENA mm   10 17,9 16,18 4       CATENA mm   10 21,7 19,42 6
passo 5,0   11 19,5 17,75 5       passo 6,0   11 23,6 21,30 6
    12 21,1 19,32 5           12 25,4 23,18 6
diam rullo 3,2   13 22,6 20,89 5       diam rullo 4,0   13 27,3 25,05 8
    14 24,2 22,47 5           14 29,2 26,96 8
CORONA   15 25,8 24,04 5       CORONA   15 31,1 28,86 8
  mm   16 27,4 25,63 6         mm   16 33,0 30,76 8
r3 5,0   17 29,0 27,20 6       r3 6,0   17 35,0 32,65 8
C 0,4   18 30,5 28,79 6       C 0,6   18 36,9 34,55 8
B1 2,3   19 32,1 30,38 6       B1 2,6   19 38,8 36,44 8
b1     20 33,7 31,96 6       b1     20 40,7 38,44 8
B2     21 35,3 33,54 8       B2     21 42,6 40,25 8
B3     22 36,9 35,13 8       B3     22 44,5 42,16 8
    23 38,5 36,72 8           23 46,4 44,06 8
  24 40,1 38,30 8         24 48,3 45,96 8
  25 41,6 39,89 8         25 50,2 47,87 8
  26 43,2 41,48 8         26 52,1 49,77 8
  27 44,8 43,07 8       27 54,0 51,67 8
  28 46,4 44,65 8         29 57,8 55,50 8
  30 49,6 47,83 8         31 61,7 59,31 10
  31 51,2 49,42           32 63,6 61,21 10
  32 52,8 51,01 8         33 65,5 63,11 10
  33 54,4 52,60 8         34 67,4 65,02 10
  34 55,9 54,19 8         35 69,3 66,93 10
  35 57,5 55,78 8         36 71,2 68,84 10
  36 59,1 57,37 8         37 73,1 70,75 10
  37 60,7 58,96 8         38 75,0 72,66 10
  38 62,3 60,54 8         40 78,9 76,47 10
  40 65,5 63,73 8         42 82,7 80,28 12
  42 68,7 66,91 8         45 88,5 86,01 12
  44 71,8 70,09 8         46 90,4 87,92 12
  45 73,4 71,68 8         48 94,2 91,74 12
  46 75,0 73,27 8         50 98,0 95,55 12
  48 78,2 76,45 8         52 101,8 99,37 12
  50 81,4 79,63 8         54 105,6 103,17 12
  52 84,6 82,81 10         55 107,6 105,08 12
  54 87,7 85,97 10         56 109,5 107,00 12
  55 89,3 87,58 10         57 111,4 108,93 12
  56 90,9 89,17 10         58 113,3 110,82 12
  57 92,6 90,76 10         60 117,5 114,62 12
  58 94,1 92,35 10         62 120,9 118,45 16
  60 97,3 95,53 10         64 124,7 122,27 16
  62 100,5 98,72 12         65 126,6 124,18 16
  65 105,2 103,49 12         66 128,5 126,08 16
  66 106,8 105,08 12         70 136,2 133,73 16
  70 113,2 111,44 12         76 148,1 145,19 16
  75 121,2 119,40 12         80 155,3 152,82 16
  76 122,7 120,99 12         85 164,8 162,37 16
  80 129,1 127,35 12         90 174,4 171,92 16
  85 137,1 135,31 14         95 183,9 181,47 16
  90 145,0 143,27 14         100 193,5 191,01 16
  95 153,0 151,22 14         114 220,2 217,75 16
  100 160,9 159,18 14         120 231,7 229,20 16
  110 176,8 175,09 14         125 241,2 238,75 16
  114 183,2 181,46 14       N.B. Dove non riportata la quota D1-D2-D3 materiale non standard
  120 192,8 191,01 14
  125 200,7 198,96 14
N.B. Dove non riportata la quota D1-D2-D3 materiale non standard



8 x 3,0 mm     semplice doppio triplo   3/8" x 7/32"     semplice doppio triplo
8 x 3,0 mm   Z de dp D1 D2 D3   9,525 x 5,72 mm   Z de dp D1 D2 D3
05B – 1 – 2   8 23,40 20,90 6,00 8,00     06B – 1 – 2 – 3   8 28,60 24,89 6,00 8 8
    9 25,90 23,39 6,00 8,00         9 31,50 27,85 8,00 8 8
CATENA mm   10 28,40 25,89 8,00 8,00     CATENA mm   10 34,50 30,82 8,00 8 10
passo 8,00   11 31,00 28,39 8,00 8,00     passo 9,525   11 37,50 33,80 8,00 10 12
    12 33,70 30,91 8,00 8,00         12 40,50 36,80 8,00 10 12
diam rullo 5,00   13 36,70 33,42 8,00 8,00     diam rullo 6,35   13 43,50 39,80 8,00 10 12
    14 39,20 35,95 8,00 8,00         14 46,50 42,80 8,00 10 12
CORONA   15 41,70 38,48 8,00 8,00     CORONA   15 49,50 45,81 8,00 10 12
  mm   16 44,20 41,01 8,00 10,00       mm   16 52,50 48,82 10,00 12 12
r3 8,00   17 46,70 43,53 8,00 10,00     r3 10,00   17 55,50 51,83 10,00 12 12
C 0,80   18 49,20 46,07 8,00 10,00     C 1,00   18 58,60 54,85 10,00 12 12
B1 2,80   19 51,70 48,61 8,00 10,00     B1 5,30   19 61,60 57,87 10,00 12 12
b1 2,7   20 54,20 51,14 8,00       b1 5,2   20 64,60 60,89 10,00 12 12
B2 8,3   21 57,20 53,67 10,00 10,00     B2 15,4   21 67,60 63,91 10,00 12 16
B3     22 59,40 56,21 10,00 10,00     B3 25,6   22 70,60 66,93 10,00 12 16
      23 62,20 58,75 10,00 10,00           23 73,70 69,95 10,00 12 16
  24 64,70 61,29 10,00 10,00       24 76,70 72,97 10,00 12 16
  25 67,20 63,83 10,00 10,00       25 79,70 76,00 10,00 12 16
  26 69,70 66,37 10,00 12,00       26 82,70 79,02 10,00 16 16
  27 72,30 68,91 10,00         27 85,70 82,04 10,00 16 16
  28 74,70 71,45 10,00 12,00       28 88,80 85,07 10,00 16 16
  29 77,20 73,99 10,00         29 91,80 88,09 10,00 16 16
  30 80,20 76,53 10,00 12,00       30 94,80 91,12 10,00 16 16
  31 82,70 79,08 10,00         31 97,90 94,15 12,00 16 16
  32 85,20 81,61 10,00 12,00       32 100,90 97,17 12,00 16 16
  33 87,70 84,16 10,00         33 103,90 100,20 12,00 16
  34 90,20 86,70 10,00 12,00       34 106,90 103,23 12,00 16 16
  35 92,70 89,24 10,00 12,00       35 110,00 106,26 12,00 16 16
  36 95,20 91,79 10,00 12,00       36 113,00 109,29 12,00 16 20
  37 97,70 94,33 12,00         37 116,00 112,32 12,00 16
  38 100,20 96,88 12,00 12,00       38 119,00 115,34 12,00 16 20
  39 102,70 99,42 12,00         39 122,10 118,37 12,00 16
  40 105,20 101,97 12,00 12,00       40 125,10 121,40 12,00 16 20
  41 108,40 104,51           41 129,00 124,43 16,00 20
  42 111,00 107,05 12,00         42 132,10 127,46 16,00 20 20
  43 113,50 109,60           43 135,10 130,49 16,00 20
  44 116,10 112,14 12,00         44 138,10 133,52 16,00 20 20
  45 118,60 114,69 12,00         45 141,10 136,54 16,00 20 20
  46 121,20 117,23 12,00 16,00       46 144,20 139,58 16,00 20
  47 123,70 119,77           47 147,20 142,61 16,00 20
  48 125,50 122,32 12,00 16,00       48 150,20 145,64 16,00 20 20
  49 128,90 124,86           49 153,30 148,66 16,00 20
  50 131,50 127,41 12,00 16,00       50 156,30 151,69 20,00 20 20
  51 134,00 129,95           51 159,30 154,72 20,00 20
  52 136,60 132,49 16,00 16,00       52 162,40 157,75 20,00 20
  53 139,10 135,04           53 165,40 160,78 20,00 20
  54 141,70 137,59 16,00         54 168,40 163,82 20,00 20
  55 144,20 140,13 16,00         55 171,40 166,85 20,00 20
  56 146,80 142,68   16,00       56 174,50 169,88 20,00 20
  57 149,30 145,22 16,00 16,00       57 177,50 172,91 20,00 20 25
  58 151,90 147,77 16,00         58 180,50 175,93 20,00 20 25
  59 154,50 150,31           60 186,60 181,99 20,00 20 25
  60 156,00 152,85 16,00 16,00       62 192,70 188,06 20,00 25
  62 162,20 157,95 16,00         64 198,70 194,12 20,00 25 25
  64 167,30 163,04 16,00         65 201,80 197,15 20,00 25 25
  65 169,80 165,58 16,00 20,00       66 204,80 200,18 20,00   25
  66 172,40 168,13           68 210,80 206,24 20,00 25
  68 177,50 173,22           70 216,90 212,30 20,00 25 25
  70 182,60 178,31 16,00         72 223,00 218,37 20,00 25 25
  72 187,70 183,41           75 232,10 227,46 20,00 25
  75 195,30 191,04 20,00         76 235,10 230,49 20,00 25 25
  76 196,70 193,59 20,00 20,00       78 241,20 236,55   25
  78 203,00 198,68           80 247,20 242,61 20,00 25 25
  80 208,10 203,77 20,00 20,00       85 262,40 257,77 25,00 25 25
  85 220,80 216,50 20,00         90 277,50 272,93 25,00 25 25
  90 233,60 229,23 20,00         95 292,70 288,08 25,00 25 25
  95 246,30 241,96 20,00         100 307,80 303,25 25,00 25 25
  100 259,10 254,68 20,00         110 338,20 333,55 25,00 25
  110 284,60 280,15           114 350,30 345,68 25,00 25 25
  114 294,80 290,33 20,00 20,00       120 368,50 363,86 25,00 25
  120 310,10 305,64 20,00         125 383,60 379,02 25,00 25 25
  125 322,80 318,34 20,00       N.B. Dove non riportata la quota D1-D2-D3 materiale non standard
N.B. Dove non riportata la quota D1-D2-D3 materiale non standard



1/2" x 1/8"     semplice doppio triplo   1/2" x 3/16"     semplice doppio triplo
12,7 x 3,3 mm   Z de dp D1 D2 D3   12,7 x 4,88 mm   Z de dp D1 D2 D3
081 – 1   8 39,50 33,18         083 – 1 / 084 – 1   8 39,50 33,18 8,00
    9 43,40 37,13 8,00           9 43,40 37,13 8,00
CATENA mm   10 47,40 41,10 8,00       CATENA mm   10 47,40 41,10 8,00
passo 12,70   11 51,40 45,07 8,00       passo 12,70   11 51,40 45,07 8,00
    12 55,40 49,07 8,00           12 55,40 49,07 8,00
diam rullo 7,75   13 59,40 53,06 8,00       diam rullo 7,75   13 59,40 53,06 8,00
    14 63,40 57,07 8,00           14 63,40 57,07 8,00
CORONA   15 67,40 61,09 8,00       CORONA   15 67,40 61,09 8,00
  mm   16 71,40 65,10 8,00         mm   16 71,40 65,10 8,00
r3 13,00   17 75,40 69,11 8,00       r3 13,00   17 75,40 69,11 8,00
C 0,80   18 79,40 73,14 8,00       C 1,30   18 79,40 73,14 8,00
B1 3,00   19 83,50 77,16 8,00       B1 4,50   19 83,50 77,16 8,00
b1     20 87,50 81,19 8,00       b1     20 87,50 81,19 8,00
B2     21 91,50 85,22 8,00       B2     21 91,50 85,22 8,00
B3     22 95,50 89,24 10,00       B3     22 95,50 89,24 10,00
    23 99,60 93,27 10,00           23 99,60 93,27 10,00
  24 103,60 97,29 12,00         24 103,60 97,29 12,00
  25 107,60 101,33 12,00         25 107,60 101,33 12,00
  26 111,70 105,36 12,00         26 111,70 105,36 12,00
  27 115,70 109,40 12,00         27 115,70 109,40 12,00
  28 119,70 113,42 12,00         28 119,70 113,42 12,00
  29 123,80 117,46           29 123,80 117,46 12,00
  30 127,80 121,50 12,00         30 127,80 121,50 12,00
  31 131,80 125,54           31 131,80 125,54 12,00
  32 135,90 129,56 12,00         32 135,90 129,56 12,00
  33 139,90 133,60 12,00         33 139,90 133,60 12,00
  34 143,90 137,64 12,00         34 143,90 137,64 12,00
  35 148,00 141,68 12,00         35 148,00 141,68 12,00
  36 152,00 145,72           36 152,00 145,72 16,00
  37 156,10 149,76 16,00         37 156,10 149,76 16,00
  38 160,10 153,80 16,00         38 160,10 153,80 16,00
  39 164,10 157,83 16,00         39 164,10 157,83 16,00
  40 168,20 161,87 16,00         40 168,20 161,87 16,00
  41 172,70 165,91           41 172,70 165,91 16,00
  42 176,70 169,95           42 176,70 169,95 16,00
  43 180,80 173,99           43 180,80 173,99 16,00
  44 184,80 178,03 16,00         44 184,80 178,03 16,00
  45 188,90 182,07 16,00         45 188,90 182,07 <
N.B. Dove non riportata la quota D1-D2-D3 materiale non standard   N.B. Dove non riportata la quota D1-D2-D3 materiale non standard



1/2" x 5/16"     semplice doppio triplo   5/8" x 3/8"     semplice doppio triplo
12,7 x 7,75 mm   Z de dp D1 D2 D3   15,875 x 9,65 mm   Z de dp D1 D2 D3
08B – 1 – 2 – 3   8 38,0 33,18 8 10 10   10B – 1 – 2 – 3   8 48,4 41,48 10 10 12
    9 42,0 37,13 8 10 10       9 53,3 46,42 10 10 12
CATENA mm   10 45,9 41,10 8 10 10   CATENA mm   10 58,3 51,37 10 10 12
passo 12,70   11 49,9 45,07 10 10 12   passo 15,875   11 63,2 56,34 10 10 12
    12 53,9 49,07 10 10 12       12 68,2 61,34 10 10 12
diam rullo 8,51   13 57,9 53,06 10 10 12   diam rullo 10,16   13 73,2 66,32 10 10 12
    14 61,9 57,07 10 10 12         14 78,2 71,34 12 10 12
CORONA   15 65,9 61,09 10 10 12   CORONA   15 83,2 76,36 12 12 12
  mm   16 69,9 65,10 10 12 16     mm   16 88,3 81,37 12 12 16
r3 13,00   17 74,0 69,11 10 12 16   r3 16,00   17 93,3 86,39 12 12 16
C 1,30   18 78,0 73,14 10 12 16   C 1,60   18 98,3 91,42 12 12 16
B1 7,20   19 82,0 77,16 10 12 16   B1 9,10   19 103,3 96,45 12 12 16
b1 7,00   20 86,0 81,19 10 12 16   b1 9,00   20 108,4 101,49 12 12 16
B2 21,00   21 90,1 85,22 12 16 16   B2 25,50   21 113,4 106,52 12 16 16
B3 34,90   22 94,1 89,24 12 16 16   B3 42,10   22 118,4 111,55 12 16 16
    23 98,1 93,27 12 16 16       23 123,5 116,58 12 16 16
  24 102,1 97,29 12 16 16     24 128,5 121,62 12 16 16
  25 106,2 101,33 12 16 16     25 133,6 126,66 21 16 16
  26 110,2 105,36 16 16 16     26 138,6 131,70 16 20 20
  27 114,2 109,40 16 16 16     27 143,6 136,75 16 20 20
  28 118,3 113,42 16 16 16     28 148,7 141,78 16 20 20
  29 122,3 117,46 16 16 16     29 153,7 146,83 16 20 20
  30 126,3 121,50 16 16 16     30 158,8 151,87 16 20 20
  31 130,4 125,54 16 16       31 163,8 156,92 16 20
  32 134,4 129,56 16 16 20     32 168,9 161,95 16 20 20
  33 138,4 133,60 16 16 20     33 173,9 167,00 16 20 20
  34 142,5 137,64 16 16 20     34 178,9 172,05 16 20 20
  35 146,5 141,68 16 16 20     35 184,0 177,10 16 20 20
  36 150,6 145,72 16 20 20     36 189,0 182,15 20 20 25
  37 154,6 149,76 16 20       37 194,1 187,20 20 20 25
  38 158,6 153,80 16 20 20     38 199,1 192,24 20 20 25
  39 162,7 157,83 16 20       39 204,2 197,29 20 20 25
  40 166,7 161,87 16 20 20     40 209,2 202,34 20 20 25
  41 172,4 165,91 20 20       41 215,8 207,39 20   25
  42 176,5 169,95 20 20 25     42 220,8 212,44 20 25 25
  43 180,5 173,99 20 20 25     43 225,9 217,49 20 25
  44 184,6 178,03 20 20 25     44 230,9 222,53 20 25 25
  45 188,6 182,07 20 20 25     45 236,0 227,58 20 25 25
  46 192,6 186,10 20 20 25     46 241,0 236,63 20 25 25
  47 196,7 190,14 20   25     47 246,1 237,68 20 25
  48 200,7 194,18 20 20 25     48 251,1 242,73 20 25 25
  49 204,8 198,22 20 20       49 256,2 247,78 20
  50 208,8 202,26 20 20 25     50 261,2 252,82 20 25 25
  51 212,8 206,30 20 25 25     51 266,3 257,87 20
  52 216,9 210,34 20 25 25     52 271,3 262,92 20 25 25
  53 220,9 214,37 20 25 25     53 276,4 267,97 20 25
  54 225,0 218,43 20 25 25     54 281,4 273,03 20 25
  55 229,0 222,46 20 25 25     55 286,5 278,08 20 25 25
  56 233,0 226,50 20 25 25     56 291,5 283,13 25 25
  57 237,1 230,54 20 25 25     57 296,6 288,18 25 25 25
  58 241,1 234,58 20 25 25     58 301,6 293,23 25 25
  60 249,2 242,66 20 25 25     60 311,7 303,32 25 25 25
  62 257,3 250,75 25 25 25     62 321,8 313,43 25 25
  64 265,4 258,82 25 25 25     64 331,9 323,53 25   30
  65 269,4 262,86 25 25 25     65 337,0 328,58 25 25 30
  66 273,4 266,90 25         66 342,0 333,63   25
  68 281,5 274,99 25 25 25     68 352,1 343,74 25
  70 289,6 283,07 25 25 25     70 362,2 353,84 25 25 30
  72 297,7 291,16 25 25 25     72 372,3 363,95 25 25
  75 309,8 303,27 25 25 25     75 387,5 379,09 25 25 30
  76 313,9 307,33 25 25 25     76 392,5 384,16 25 25 30
  78 321,9 315,40 25         78 402,6 394,25 25
  80 330,0 323,48 25 25 25     80 412,7 404,35 25 25 30
  85 350,2 343,69 25 25 25     85 438,0 429,62 30 30
  90 370,4 363,90 25 25 25     90 463,3 454,88 30 30 30
  95 390,7 384,11 25 25 25     95 488,5 480,14 30 30 30
  100 410,9 404,31 25 25 25     100 513,8 505,40 30 30
  110 451,3 444,74 25 25 25     110 564,3 555,92 30
  114 467,4 460,90 25 25 25     114 584,5 576,13 30 30 30
  120 491,7 485,16 25 25 25     120 514,8 606,44 30 30
  125 511,0 505,37 25 25 25     125 640,1 631,71 30 30 30
N.B. Dove non riportata la quota D1-D2-D3 materiale non standard   N.B. Dove non riportata la quota D1-D2-D3 materiale non standard



3/4" x 7/16"     semplice doppio triplo   1" x 17,02     semplice doppio triplo
19,05 x 11,68 mm   Z de dp D1 D2 D3   25,4 x 17,02 mm   Z de dp D1 D2 D3
12B – 1 – 2 – 3   8 58,0 49,78 10 12 12   16B – 1 – 2 – 3   8 77,9 66,37 16 16 16
    9 63,9 55,70 10 12 12       9 85,8 74,27 16 16 16
CATENA mm   10 69,8 61,64 10 12 12   CATENA mm   10 93,8 82,19 16 16 16
passo 19,05   11 75,8 67,61 12 12 16   passo 25,4   11 101,7 90,14 16 20 20
    12 81,8 73,50 14 14 16       12 109,7 98,14 16 20 20
diametro rullo 12,07   13 87,8 79,59 14 14 16   diam rullo 15,88   13 117,7 106,12 16 20 20
    14 93,8 85,61 14 16 16       14 125,7 114,15 16 20 20
CORONA   15 99,8 91,63 14 16 16   CORONA   15 133,7 122,17 16 20 20
  mm   16 105,8 97,65 14 16 20     mm   16 141,8 130,20 20 20 25
r3 19,0   17 111,9 103,67 14 16 20   r3 26,0   17 149,8 138,22 20 20 25
C 2,0   18 117,9 109,71 14 16 20   C 2,5   18 157,8 146,28 20 20 25
B1 11,1   19 123,9 115,75 14 16 20   B1 16,2   19 165,9 154,33 20 20 25
b1 10,8   20 130,0 121,78 14 16 20   b1 15,8   20 173,9 162,38 20 20 25
B2 30,3   21 136,0 127,82 16 20 20   B2 47,7   21 182,0 170,43 20 25 25
B3 49,8   22 142,0 133,86 16 20 20   B3 79,6   22 190,1 178,48 20 25 25
    23 148,1 139,90 16 20 20       23 198,1 186,53 20 25 25
  24 154,1 145,94 16 20 20     24 206,2 194,59 20 25 25
  25 160,2 152,00 16 20 20     25 214,2 202,66 20 25 25
  26 166,2 158,04 16 20 20     26 222,3 210,72 20 25 30
  27 172,3 164,09 16 20 20     27 230,4 218,79 20 25 30
  28 178,3 170,13 16 20 20     28 238,4 226,85 20 25 30
  29 184,4 176,19 16 20 20     29 246,5 234,92 20 25 30
  30 190,4 182,25 16 20 20     30 254,6 243,00 20 25 30
  31 196,5 188,31 20 20 25     31 262,6 251,08 25 25 30
  32 202,5 194,35 20 20 25     32 270,7 259,13 25 25 30
  33 208,6 200,40 20 20 25     33 278,8 267,21 25 25 30
  34 214,6 206,46 20 20 25     34 286,9 275,28 25 25 30
  35 220,7 212,52 20 20 25     35 294,9 283,36 25 25 30
  36 226,8 218,58 20 25 25     36 303,0 291,44 25 25 30
  37 232,8 224,64 20 25 25     37 311,1 299,51 25 25
  38 238,9 230,69 20 25 25     38 319,2 307,59 25 25 30
  39 244,9 236,75 20 25 25     39 327,2 315,67 25 25
  40 251,0 242,81 20 25 25     40 335,3 323,73 25 25 30
  41 258,9 248,87 25 25       41 345,6 331,82 25
  42 265,0 254,93 25 25 25     42 353,7 339,90 25 25 30
  43 271,1 260,98 25 25 25     43 361,7 347,98 25
  44 277,1 267,03 25 25 25     44 369,8 356,06 25 25 30
  45 283,2 273,10 25 25 25     45 377,9 364,12 25 25 30
  46 289,2 279,16 25 25       46 386,0 372,21 25 25 30
  47 295,3 285,21 25 25 25     47 394,1 380,29 25
  48 301,4 291,27 25 25 25     48 402,1 388,36 25 25 30
  49 307,4 297,33 25         49 410,2 396,44 25
  50 313,5 303,39 25 25 25     50 418,3 404,52 25 25 30
  51 319,5 309,45 25         51 426,4 412,60 30
  52 325,6 315,50 25 25 25     52 434,5 420,67 30 30 40
  53 331,6 321,56 25         53 442,5 428,75 30
  54 337,7 327,64 25 25 25     54 450,6 436,85 30
  55 343,8 333,70 25 25 25     55 458,7 444,93 30 30 40
  56 349,8 339,75 25 25       56 466,8 453,01 30 40
  57 355,9 345,81 25 25 30     57 474,9 461,07 30 40 40
  58 362,0 351,87 25 25       58 482,9 469,16 30
  60 374,1 363,99 25 25 30     60 499,1 485,32 30 40 40
  62 386,2 376,12 25         62 515,3 501,50 30 40
  64 398,3 388,24 25 30       64 531,4 517,65 30
  65 404,4 394,29 25 30 30     65 539,5 525,73 30 40 40
  68 422,6 412,49 30 30       68 563,8 549,98 30 40
  70 434,7 424,61 30 30 30     70 579,9 566,14 30 40 40
  72 446,8 436,74 30 30 30     72 596,1 582,32 30 40 40
  75 465,0 454,91 30 30       75 620,3 606,55 30 40
  76 471,1 460,99 30 30 30     76 628,4 614,65 30 40 40
  78 483,2 473,10 30         78 644,6 630,80 30
  80 495,3 485,22 30 30 30     80 660,7 646,96 30 40 40
  85 525,6 515,55 30 30 30     85 701,2 687,40 30 40 40
  90 555,9 545,86 30 30 30     90 741,6 727,81 30 40 40
  95 586,2 576,17 30 30 30     95 782,0 768,22 30 40 40
  100 616,6 606,47 30 30 30     100 822,4 808,63 30 40
  110 677,2 667,11 30         110 903,3 889,48 30
  114 701,4 691,36 30 30 30     114 935,6 921,82 30 40 40
  120 737,8 727,74 30   30     120 984,1 970,33 30
  125 768,1 758,05 30 30 30     125 1024,5 1010,73 30 40 40
N.B. Dove non riportata la quota D1-D2-D3 materiale non standard   N.B. Dove non riportata la quota D1-D2-D3 materiale non standard



1"1/4 x 3/4"     semplice doppio triplo   1" 1/2 x 1"     semplice doppio triplo
31,75 x 19,56 mm   Z de dp D1 D2 D3   38,1 x 25,4 mm   Z de dp D1 D2 D3
20B – 1 – 2 – 3   8 96,0 82,96 16 20 20   24B – 1 – 2 – 3   8 113,0 99,55 20 25 25
    9 106,5 92,84 16 20 20       9 125,0 111,40 20 25 25
CATENA mm   10 117,0 102,74 16 20 20   CATENA mm   10 137,0 123,29 20 25 25
passo 31,75   11 127,0 112,68 20 20 25   passo 38,1   11 149,0 135,21 25 25 30
    12 137,0 122,68 20 20 25       12 161,0 147,22 25 25 30
diam rullo 19,05   13 147,5 132,65 20 20 25   diam rullo 25,4   13 173,0 159,18 25 25 30
    14 157,6 142,68 20 20 25       14 185,0 171,22 25 25 30
CORONA   15 167,7 152,72 20 20 25   CORONA   15 197,0 183,26 25 25 30
  mm   16 177,7 162,75 20 30 30     mm   16 209,0 195,30 25 30 30
r3 32,0   17 187,7 172,78 20 30 30   r3 38,0   17 221,0 207,34 25 30 30
C 3,5   18 197,8 182,85 20 30 30   C 4,0   18 233,0 219,42 25 30 30
B1 18,5   19 207,9 192,91 20 30 30   B1 24,1   19 245,5 231,49 25 30 30
b1 18,2   20 217,9 202,98 20 30 30   b1 23,6   20 257,5 243,57 25 30 30
B2 54,6   21 228,0 213,04 25 30 30   B2 72,0   21 270,5 255,65 30 30 40
B3 91,0   22 238,1 223,11 25 30 30   B3 120,3   22 282,5 267,73 30 30 40
    23 248,2 233,17 25 30 30       23 294,5 279,80 30 30 40
  24 258,3 243,23 25 30 30     24 307,0 291,88 30 30 40
  25 268,4 253,33 25 30 30     25 319,0 304,00 30 30 40
  26 278,4 263,40 30 30 30     26 331,0 316,08 30 30 40
  27 288,5 273,48 30 30 30     27 343,0 328,19 30 30 40
  28 298,5 283,56 30 30 30     28 355,0 340,27 30 30 40
  29 308,6 293,65 30 30       29 367,5 352,38 30 30
  30 318,7 303,75 30 30 30     30 379,5 364,50 30 30 40
  31 328,8 313,85 30 30       31 391,5 376,62 30 40
  32 338,9 323,91 30 30 30     32 103,5 388,69 30 40 40
  33 349,0 334,01 30         33 415,5 400,81 30 40
  34 359,1 344,10 30 30 30     34 428,0 412,93 30 40
  35 369,2 354,20 30 30 30     35 440,0 425,04 30 40 40
  36 379,2 364,30 30 30 30     36 452,0 437,16 30 40
  37 389,3 374,39 30         37 464,0 449,27 30 40
  38 399,4 384,49 30 30 30     38 476,5 461,39 30 40 40
  39 409,5 394,59 30         39         40
  40 419,6 404,66 30 30 30     40 501,5 485,62 30 40
  41 430,7 414,78 30         41 513,5 497,74 30
  42 440,8 424,88 30 30       42 525,5 509,85 30 40
  43 450,9 434,97 30         43
  44 461,0 445,07 30         44
  45 471,1 455,17 30 30 40     45 562,0 546,20 30 40 40
  46 481,2 465,26 30 30       46 574,0 558,32 30
  48 501,4 485,46 30 30       48 598,5 582,55 30 40 40
  50 521,6 505,65 30 30 40     50 622,5 606,78 30 40 40
  52 541,8 525,84 30 40       52 547,0 631,01 30
  54 562,0 546,07 30         54 671,0 655,25 30
  55 572,1 556,16 30   40     55 683,5 667,40 30
  56 582,2 566,26 30         56 695,5 679,50 30
  57 592,3 576,36 30 40 40     57 707,5 691,63 30 40 40
  58 602,4 586,45 30         58
  60 622,6 606,65 30 40 40     59
  64 663,0 647,06 30         60 745,0 727,97 30 40 40
  65 673,1 657,16 30 40 40     62 769,0 752,24 40 40
  70 723,6 707,67 30 40 40     64
  75 774,2 758,19 30         65 805,5 788,59 40
  76 784,3 768,32 30 40 40     70 866,0 849,21 40
  80 824,7 808,72 30 40       75
  85 875,2 859,25 30         76 939,0 921,98 40 40 40
  90 925,7 909,76 30         80 987,5 970,44 40
  95 976,2 960,28 30 40       85 1048,0 1031,10 40
  100 1026,7 1010,79 40         95 1169,0 1152,33 40 40
  114 1168,2 1152,26 40 40 40   N.B. Dove non riportata la quota D1-D2-D3 materiale non standard
N.B. Dove non riportata la quota D1-D2-D3 materiale non standard



1" 3/4 x 1" 1/4     semplice doppio triplo   2" x 1" 1/4"     semplice doppio triplo
44,45 x 30,99 mm   Z de dp D1 D2 D3   50,8 x 30,99 mm   Z de dp D1 D2 D3
28B – 1 – 2 – 3   8 132,0 116,15 20 25 25   24B – 1 – 2 – 3   8 152,0 132,74 25 25 25
    9 146,0 129,96 20 25 25       9 168,0 148,54 25 25 25
CATENA mm   10 160,0 143,85 20 25 25   CATENA mm   10 184,0 164,39 25 25 25
passo 44,45   11 174,0 157,77 25 30 30   passo 50,8   11 200,0 180,31 30 35 35
    12 188,0 171,74 25 30 30       12 216,0 196,29 30 35 35
diam rullo 27,94   13 204,0 185,75 25 30 30   diam rullo 29,21   13 235,0 212,29 30 35 35
    14 218,0 199,76 25 30 30       14 251,0 228,29 30 35 35
CORONA   15 232,0 213,79 25 30 30   CORONA   15 267,0 244,30 30 35 35
  mm   16 246,0 227,84 30 30 30     mm   16 283,0 260,40 30 40 40
r3 44,0   17 260,0 241,90 30 30 30   r3 51,0   17 299,0 276,46 30 40 40
C 5,0   18 274,0 255,98 30 30 30   C 6,0   18 315,0 292,55 30 40 40
B1 19,4   19 289,0 270,06 30 30 30   B1 29,4   19 331,0 308,66 30 40 40
b1 28,8   20 303,0 284,15 30 30 30   b1 28,8   20 347,0 324,71 40 40 40
B2 88,4   21 317,0 298,24 30 30 40   B2 87,4   21 363,0 340,82 40 40 40
B3 148,0   22 331,0 312,34 30 30     B3 146,0   22 379,0 356,98 40 40 40
    23 345,0 326,44 30 30 40       23 396,0 373,08 40 40 40
  24 359,0 340,55 30         24 412,0 389,18 40 40 40
  25 373,0 354,66 30 30 40     25 428,0 405,33 40 40 40
  26 387,0 368,77 30 40       26 444,0 421,44 40 40 40
  27 401,0 382,88 30         27
  28 416,0 397,00 30 40       28 476,0 453,69 40 40 40
  30 444,0 425,24 30 40 40     30 508,0 486,00 40 40 40
  32 472,0 453,49 30         32 541,0 518,27 40 40 40
  34 500,0 481,75 30         34
  35 514,0 495,88 30 40       35 589,0 566,71 40 40 40
  36 529,0 510,01 30         36
  38 557,0 538,27 30   40     38 638,0 615,16 40 40 40
  40 585,0 566,54 30 40 40     40 670,0 647,47 40 40 40
  45 656,0 637,22 30 40 40     45 751,0 728,24 40 40 40
  50 726,0 707,91 30 40       50 832,0 809,04 40 40 40
  57 825,0 806,90 40 40 40     57 945,0 922,16 40 40 40
  60 869,0 849,32 40   40     60 993,0 970,65 40 40 40
  76 1095,0 1075,56 40 40 40     76 1252,0 1229,27 40 40 40
N.B. Dove non riportata la quota D1-D2-D3 materiale non standard   N.B. Dove non riportata la quota D1-D2-D3 materiale non standard
Umberto Saccone Mar, 20/05/2014 - 18:38

Kettenradscheiben fur rollenketten "ASA" DIN 8188

Kettenradscheiben fur rollenketten "ASA" DIN 8188

Corone per catene a rulli serie americana ASa

ASA 40

 sem plice

ASA 50

 sem plice

ASA 100

 sem plice

12,7 x 7,95 mm

   Z de dp D1     15,875 x 9,53 mm   Z de dp D1     31,75 x 19,05 mm   Z de dp D1
08A – 1   10 47,20 41,10 8,00     10A – 1   8 48,40 41,48 10,00     20A – 1   17 187,70 172,78 20,00
CATENA   13 59,20 53,06 10,00     CATENA   9 53,30 46,42 10,00     CATENA   18 197,80 182,85 20,00
mm   17 75,20 69,11 10,00     mm   10 58,30 51,37 10,00     mm   21 228,00 213,04 25,00
passo 12,70   19 83,30 77,16 10,00     passo 15,875   11 63,20 56,34 10,00     passo 31,75
    20 87,30 81,19 10,00         12 68,20 61,34 10,00
diam  rullo 7,95   21 91,30 85,22 12,00     diam  rullo 10,16   13 73,20 66,32 10,00     diam  rullo 19,05
  24 103,40 97,29 12,00       14 78,20 71,34 12,00
CORONE   30 127,60 121,50 16,00     CORONE   15 83,20 76,36 12,00     CORONE
mm   32 135,70 129,56 16,00     mm   16 88,30 81,37 12,00     mm
r3 13,50   34 143,80 137,64 16,00     r3 17,00   17 93,30 86,39 12,00     r3 33,50
C 1,60   35 147,80 141,68 16,00     C 2,00   18 98,30 91,42 12,00     C 4,00
B1 7,20   38 159,90 153,80 16,00     B1 8,70   19 103,30 96,45 12,00     B1 17,60
    44 184,60 178,03 20,00         20 108,40 101,49 12,00
  48 200,80 194,18 20,00       21 113,40 106,52 12,00
  50 208,90 202,26 20,00       22 118,40 111,55 12,00
  57 237,20 230,54 20,00       23 123,50 116,58 12,00
    24 128,50 121,62 12,00

ASA 60

 sem plice         25 133,60 126,66 12,00

ASA 120

 sem plice
19,05 x 12,7 mm   Z de dp D1       26 138,60 131,70 16,00     38,1 x 25,4 mm   Z de dp D1
12A – 1   13 87,90 79,59 14,00       27 143,60 136,75 16,00     24A – 1   9 125,00 111,40 20,00
CATENA   14 94,00 85,61 14,00       28 148,70 141,78 16,00     CATENA   10 137,00 123,29 20,00
mm   15 100,00 91,63 14,00       29 153,70 146,83 16,00     mm   11 149,00 135,21 25,00
passo 19,05   16 106,00 97,65 14,00       30 158,80 151,87 16,00     passo 38,10   13 173,00 159,18 25,00
    17 112,00 103,67 14,00       31 163,80 156,92 16,00         14 185,00 171,22 25,00
diam  rullo 11,91   18 118,00 109,71 14,00       32 168,90 161,95 16,00     diam  rullo 22,23   15 197,00 183,26 25,00
  20 130,10 121,78 14,00       33 173,90 167,00 16,00       16 209,00 195,30 25,00
CORONE   21 136,20 127,82 16,00       34 178,90 172,05 16,00     CORONE   17 221,00 207,34 25,00
mm   22 142,20 133,86 16,00       35 184,00 177,10 16,00     mm   18 233,00 219,42 25,00
r3 20,00   23 148,20 139,90 16,00       36 189,00 182,15 20,00     r3 40,50   20 257,50 243,57 25,00
C 2,40   25 160,30 152,00 16,00       37 194,10 187,20 20,00     C 4,80   25 319,00 304,00 30,00
B1 11,60   26 166,40 158,04 16,00       38 199,10 192,24 20,00     B1 23,50   35 440,00 425,04 30,00
    27 172,40 164,09 16,00       39 204,20 197,29 20,00
  28 178,50 170,13 16,00       40 209,20 202,34 20,00
  29 184,50 176,19 16,00       41 215,80 207,39 20,00
  30 190,60 182,25 16,00       42 220,80 212,44 20,00
  31 196,60 188,31 20,00       43 225,90 217,49 20,00
  32 202,70 194,35 20,00       44 230,90 222,53 20,00
  34 214,08 206,46 20,00       45 236,00 227,58 20,00
  35 220,90 212,52 20,00       46 241,00 232,63 20,00
  36 226,90 218,58 20,00       47 246,10 237,68 20,00
  38 239,00 230,69 20,00       48 251,10 242,73 20,00
  40 251,10 242,81 20,00       49 256,20 247,78 20,00
  42 265,20 254,93 25,00       50 261,20 252,82 20,00
    51 266,30 257,87 20,00

ASA 80

 sem plice       52 271,30 262,92 20,00

ASA 140

 sem plice
25,4 x 15,88 mm   Z de dp D1       53 276,40 267,97 20,00     44,45 x 25,4 mm   Z de dp D1
16A – 1   12 109,70 98,14 16,00       54 281,40 273,03 20,00     28A – 1   9 146,00 129,96 20,00
CATENA   14 125,70 114,15 16,00       55 286,50 278,08 20,00     CATENA   10 160,00 143,85 20,00
mm   16 141,80 130,20 20,00       56 291,50 283,13 25,00     mm   11 174,00 157,77 25,00
passo 25,40   17 149,80 138,22 20,00       57 296,60 288,18 25,00     passo 44,45   12 188,00 171,74 25,00
    18 157,80 146,28 20,00       58 301,60 293,23 25,00         13 204,00 185,75 25,00
diam  rullo 15,88   19 165,90 154,33 20,00       60 311,70 303,62 25,00     diam  rullo 25,40   14 218,00 199,76 25,00
  20 173,90 162,38 20,00       62 321,80 313,43 25,00       16 246,00 227,84 30,00
CORONE   21 182,00 170,43 20,00       64 331,90 323,53 25,00     CORONE   17 260,00 241,90 30,00
mm   22 190,10 178,48 20,00       65 337,00 328,58 25,00     mm
r3 27,00   23 198,10 186,53 20,00       68 352,10 343,74 25,00     r3 47,50
C 3,20   24 206,20 194,59 20,00       70 362,20 353,84 25,00     C 5,80
B1 14,60   26 222,30 210,72 20,00       72 372,30 363,95 25,00     B1 23,50
    28 238,40 226,85 20,00       75 387,50 379,09 25,00
  29 246,50 234,92 20,00       76 392,50 384,16 25,00
  30 254,60 243,00 20,00       78 402,60 394,25 25,00
  33 278,80 267,21 25,00       80 412,70 404,35 25,00
  34 286,90 275,28 25,00       85 438,00 429,62 30,00
  35 294,90 283,36 25,00       90 463,30 454,88 30,00
  38 319,20 307,59 25,00       95 488,50 480,14 30,00
    100 513,80 505,40 30,00
  110 564,30 555,92 30,00
  114 584,50 576,13 30,00
  120 614,80 606,44 30,00
  125 640,10 631,71 30,00
Umberto Saccone Mar, 20/05/2014 - 18:42

Discos dobles para dos cadenas simples DIN 8187

Discos dobles para dos cadenas simples DIN 8187

3/8" x 7/32"



1/2" x 5/16"
9,525 x 5,72 mm   Z de dp D1 dg A L   12,7 x 7,75 mm   Z de dp D1 dg A L
06B – 1   13 43,50 39,80 10,00 29,00 23,00 17,80   08B – 1   12 53,90 49,07 15,00 36,00 30,00 23,00
    14 46,50 42,80 10,00 32,00 23,00 17,80       13 57,90 53,06 15,00 40,00 30,00 23,00
CATENA mm   15 49,50 45,81 10,00 35,00 23,00 17,80   CATENA mm   14 61,90 57,07 15,00 44,00 30,00 23,00
passo 9,525   16 52,50 48,82 12,00 38,00 23,00 17,80   passo 12,70   15 65,90 61,09 15,00 48,00 30,00 23,00
diametro rullo 6,35   17 55,50 51,83 12,00 41,00 23,00 17,80   diametro rullo 8,51   16 69,90 65,10 15,00 52,00 30,00 23,00
  18 58,60 54,85 12,00 44,00 23,00 17,80     17 74,00 69,11 15,00 56,00 30,00 23,00
  19 61,60 57,87 12,00 47,00 23,00 17,80     18 78,00 73,14 15,00 60,00 30,00 23,00
  20 64,60 60,89 15,00 50,00 23,00 17,80     19 82,00 77,16 15,00 64,00 30,00 23,00
CORONE mm   21 67,60 63,91 15,00 53,00 23,00 17,80   CORONE mm   20 86,00 81,19 15,00 68,00 30,00 23,00
r3 10,00   23 73,70 69,95 15,00 60,00 23,00 17,80   r3 13,00   21 90,10 85,22 15,00 72,00 30,00 23,00
C 1,00   25 79,70 76,00 15,00 66,00 23,00 17,80   C 1,30   23 98,10 93,27 15,00 80,00 30,00 23,00
B1 5,30       B1 7,20   25 106,20 101,33 15,00 88,00 30,00 23,00


5/8" x 3/8"



3/4" x 7/16"
15,875 x 9,65 mm Z de dp D1 dg A L   19,05 x 11,68 mm Z de dp D1 dg A L
10B – 1   12 68,20 61,34 15,00 45,00 34,00 25,20   12B – 1   12 81,80 73,50 20,00 53,00 44,00 33,40
    13 73,20 66,32 15,00 50,00 34,00 25,20       13 87,80 79,59 20,00 59,00 44,00 33,40
CATENA mm   14 78,20 71,34 15,00 55,00 34,00 25,20   CATENA mm   14 93,80 85,61 20,00 65,00 44,00 33,40
passo 15,875   15 83,20 76,36 15,00 60,00 34,00 25,20   passo 19,05   15 99,80 91,63 20,00 71,00 44,00 33,40
diametro rullo 10,16   16 88,30 81,37 15,00 65,00 34,00 25,20   diametro rullo 12,07   16 105,80 97,65 20,00 77,00 44,00 33,40
  17 93,30 86,39 15,00 70,00 34,00 25,20     17 111,90 103,67 20,00 83,00 44,00 33,40
  18 98,30 91,42 15,00 75,00 34,00 25,20     18 117,90 109,71 20,00 89,00 44,00 33,40
  19 103,30 96,45 20,00 80,00 34,00 25,20     19 123,90 115,75 20,00 95,00 44,00 33,40
CORONE mm   20 108,40 101,49 20,00 85,00 34,00 25,20   CORONE mm   20 130,00 121,78 20,00 101,00 44,00 33,40
r3 16,00   21 113,40 106,52 20,00 90,00 34,00 25,20   r3 19,00   21 136,00 127,82 25,00 107,00 44,00 33,40
C 1,60   23 123,50 116,58 20,00 100,00 34,00 25,20   C 2,00   23 148,10 139,90 25,00 119,00 44,00 33,40
B1 9,10   25 133,60 126,66 20,00 110,00 34,00 25,20   B1 11,10   25 160,20 152,00 25,00 131,00 44,00 33,40


1" x 17,02 mm

   Corone doppie per due catene a rulli sempliciCorone doppie per due catene a rulli semplici
25,4 x 17,02 mm Z de dp D1 dg A L
16B – 1   12 109,70 98,14 20,00 72,00 68,00 52,50
    13 117,70 106,12 20,00 80,00 68,00 52,50
CATENA mm   14 125,70 114,15 20,00 88,00 68,00 52,50
passo 25,400   15 133,70 122,17 20,00 96,00 68,00 52,50
diametro rullo 15,88   16 141,80 130,20 25,00 104,00 68,00 52,50
  17 149,80 138,22 25,00 112,00 68,00 52,50
  18 157,80 146,28 25,00 120,00 68,00 52,50
  19 165,90 154,33 30,00 128,00 68,00 52,50
CORONE mm   21 182,00 170,43 30,00 144,00 68,00 52,50
r3 26,00
C 2,50
B1 16,20

Discos dobles taper para dos cadenas simples

3/8" x 7/32"



1/2" x 5/16"
9,525 x 5,72 mm   Z de dp D1 dg A L per bussola tipo 12,7 x 7,75 mm   Z de dp D1 dg A L per bussola tipo
06B 18 58,60 54,85 25 43 23,5 18,2 1008 08B 15 65,90 61,09 25 45 31 23,8 1008
  19 61,60 57,87 25 46 23,5 18,2 1008   16 69,90 65,10 28 49 31 23,8 1108
CATENA mm 20 64,60 60,89 28 48 23,5 18,2 1108 CATENA mm 17 74,00 69,11 28 53 31 23,8 1108
passo 9,525 21 67,60 63,91 28 52 23,5 18,2 1108 passo 12,7 18 78,00 73,14 32 58 31 23,8 1210
diametro rullo 6,35 23 73,70 69,95 28 58 23,5 18,2 1108 diametro rullo 8,51 19 82,00 77,16 32 62 31 23,8 1210
  25 79,70 76,00 28 64 23,5 18,2 1108   20 86,00 81,19 32 66 31 23,8 1210
  21 90,10 85,22 42 70 31 23,8 1610

5/8" x 3/8"

 23 98,10 93,27 42 78 31 23,8 1610
15,875 X 9,65 mm   Z de dp D1 dg A L per bussola tipo 25 106,20 101,33 50 86 31 23,8 2012
10 B 12 68,20 61,34 28 45 36,5 27,3 1108
  13 73,20 66,32 28 50 36,5 27,3 1108

3/4" x 7/16"
CATENA mm 14 78,20 71,34 28 55 36,5 27,3 1108 19,05 x 11,68 mm   Z de dp D1 dg A L per bussola tipo
passo 15,875 15 83,20 76,36 32 60 36,5 27,3 1210 12 B 13 87,80 79,59 32 59 45 33,9 1210
diametro rullo 10,16 16 88,30 81,37 32 65 36,5 27,3 1210   14 93,80 85,61 32 65 45 33,9 1210
  17 93,30 86,39 42 70 36,5 27,3 1610 CATENA mm 15 99,80 91,63 42 71 45 33,9 1610
18 98,30 91,42 42 75 36,5 27,3 1610 passo 19,05 16 105,80 97,65 42 77 45 33,9 1610
19 103,30 96,45 42 80 36,5 27,3 1610 diametro rullo 12,07 17 111,90 103,67 42 83 45 33,9 1610
20 108,40 101,49 42 85 36,5 27,3 1610   18 117,90 109,71 50 89 45 33,9 2012
21 113,40 106,52 50 90 36,5 27,3 2012 19 123,90 115,75 50 95 45 33,9 2012
23 123,50 116,58 50 100 36,5 27,3 2012 20 130,00 121,78 65 101 45 33,9 2517
25 133,60 126,66 50 110 36,5 27,3 2012 21 136,00 127,82 65 107 45 33,9 2517
  23 148,10 139,90 65 119 45 33,9 2517

1" x 17,02

 25 160,20 152,00 65 131 45 33,9 2517
25,4 x 17,02 mm   Z de dp D1 dg A L per bussola tipo
16 B 12 109,70 98,14 42 72 63,5 47,3 1615
  13 117,70 106,12 42 81 63,5 47,3 1615
CATENA mm 14 125,70 114,15 50 88 63,5 47,3 2012
passo 25,4 15 133,70 122,17 50 97 63,5 47,3 2012
diametro rullo 15,88 16 141,80 130,20 50 104 63,5 47,3 2012
  17 149,80 138,22 65 113 63,5 47,3 2517
18 157,80 146,28 65 121 63,5 47,3 2517
19 165,90 154,33 65 129 63,5 47,3 2517
20 173,90 162,38 75 137 63,5 47,3 3020
21 182,00 170,43 75 145 63,5 47,3 3020
23 198,10 186,53 90 161 63,5 47,3 3525
25 214,20 202,66 90 177 63,5 47,3 3525



Umberto Saccone Dom, 11/05/2014 - 17:59

Einfach freilaufkettenrader - Industrie freilaufkettenrader

Einfach freilaufkettenrader - Industrie freilaufkettenrader

Einfach freilaufkettenrader

ruota libera semplice
Z passo catena De Dp B1 A C
16 1/2" x 1/8" 71,40 65,10 3 14 15
18 1/2" x 1/8" 79,40 73,14 3 14 15

diametro mm. 35 p. 1/24" destro

Industrie freilaufkettenrader

ruota libera industriale
Z passo De Dp A C E B1 D1 F H
13 1/2" x 1/8" 59,40 53,06 14,80 6 8,8 3 12 4 13,7

materiale acciaio 18NiCrMo5 cementato e temperato

Umberto Saccone Mar, 13/05/2014 - 16:02

Pignoni per catena a rulli

Pignoni per catena a rulli Umberto Saccone Dom, 28/10/2012 - 08:03

Kettenrader fur rollenketten DIN 8187

Kettenrader fur rollenketten DIN 8187

Pignoni per catena a rulli

5x2,5     semplice   6X2,8     semplice
5 x 2,5 mm   Z de dp dm D1 A l 6 X 2,8 mm   Z de dp dm D1 A
3 – 1   8 14,80 13,06 7 4 10   04 – 1   8 18,00 15,67 9,8 5 10
    9 16,40 14,62 8 5 10       9 19,90 17,54 11,5 5 10
CATENA mm   10 17,90 16,18 9 5 10   CATENA mm   10 21,70 19,42 13 6 10
passo 5,00   11 19,50 17,75 11 6 10   passo 6,00   11 23,60 21,30 14 6 10
diametro rullo 3,20   12 21,10 19,32 12 6 10   diametro rullo 4,00   12 25,40 23,18 16 6 10
  13 22,60 20,89 14 6 10     13 27,30 25,05 18 6 10
  14 24,20 22,47 15 6 10     14 29,20 26,96 20 6 10
  15 25,80 24,04 16 6 10     15 31,10 28,86 20 6 10
PIGNONE mm   16 27,40 25,63 18 8 13   PIGNONE mm   16 33,00 30,76 20 8 13
r3 5,00   17 29,00 27,20 18 8 13   r3 6,00   17 35,00 32,65 20 8 13
C 0,40   18 30,50 28,79 18 8 13   C 0,60   18 36,90 34,55 20 8 13
B1 2,30   19 32,10 30,38 18 8 13   B1 2,60   19 38,80 36,44 20 8 13
b1     20 33,70 31,96 18 8 13   b1     20 40,70 38,34 20 8 13
B2     21 35,30 33,54 20 8 13   B2     21 42,60 40,25 25 8 13
B3     22 36,90 35,13 20 8 13   B3     22 44,50 42,16 25 8 13
    23 38,50 36,72 20 8 13       23 46,40 44,06 25 8 13
  24 40,10 38,30 20 8 13     24 48,30 45,96 25 8 13
  25 41,60 39,89 20 8 13     25 50,20 47,87 25 8 13
  26 43,20 41,48           26 52,10 49,77 30 8 15
  27 44,80 43,07 25 8 15     27 54,00 51,67 30 8 15
  28 46,40 44,65 25 8 15     28 55,90 53,58 30 8 15
  29 48,00 46,25 25 8 15     29 57,80 55,50 30 8 15
  30 49,60 47,83 25 8 15     30 59,80 57,42 30 8 15
  31 51,20 49,42 30 8 15     31 61,70 59,31 30 10 15
  32 52,80 51,01 30 8 15     32 63,60 61,21 30 10 15
  33 54,40 52,60 30 8 15     33 65,50 63,11 30 10 15
  34 55,90 54,19 30 8 15     34 67,40 65,02 30 10 15
  35 57,50 55,78 30 8 15     35 69,30 66,93 30 10 15
  36 59,10 57,37           36 71,20 68,84 30 10 15
  37 60,70 58,96 30 8 15     37 73,10 70,75 30 10 15
  38 62,30 60,54 30 8 15     38 75,00 72,66 30 10 15
  39 63,90 62,13 30 8 15     39 76,90 74,56 30 10 15
  40 65,50 63,73 30 8 15     40 78,90 76,47 30 10 15
N.B. Dove non riportata la quota D1-D2-D3 materiale non standard     45 88,50 86,01 62 12 18
    48 94,20 91,74 62 12 18
    50 98,00 95,55 62 12 18
    57 111,40 108,93 62 12 18
    60 117,50 114,62 62 12 20
    76 148,10 145,19 80 16 34
  N.B. Dove non riportata la quota D1-D2 materiale non standard



8X3,0     semplice doppio   3/8"x7/32"     einfach zweifach dreifach
8 X 3,0 mm   Z de dp dm D1 A dm D2 A   9,525 x 5,72 mm   Z de dp dm D1 A dm D2 A dm D3 A
05B – 1 – 2   8 23,40 20,90 13 6 12 12 6 18   06B -1 – 2 – 3   8 28,6 24,89 15 8 20 15 8 25 15 8 32
CATENA   9 25,90 23,39 15 6 12 15 6 18   CATENA   9 31,5 27,85 18 8 20 18 8 25 18 8 32
  mm   10 28,40 25,89 17 6 12 17 8 18     mm   10 34,5 30,82 20 8 20 20 8 25 20 10 32
passo 8,00   11 31,00 28,39 18 7 13 19 8 18   passo 9,525   11 37,5 33,80 22 8 25 22 10 30 22 12 35
diam rullo 5,00   12 33,70 30,91 20 7 13 21 8 18   diam rollen 6,35   12 40,5 36,80 25 8 25 25 10 30 25 12 35
  13 36,70 33,42 23 7 13 24 8 18     13 43,5 39,80 28 8 25 28 10 30 28 12 35
  14 39,20 35,95 25 7 13 26 8 18     14 46,5 42,80 31 8 25 31 10 30 31 12 35
PIGNONE   15 41,70 38,48 28 7 13 29 8 18   PIGNONE   15 49,5 45,81 34 8 25 34 10 30 34 12 35
  mm   16 44,20 41,01 30 8 14 32 10 20     mm   16 52,5 48,82 37 10 28 37 12 30 37 12 35
r3 8,00   17 46,70 43,53 30 8 14 34 10 20   r3 10,00   17 55,5 51,83 40 10 28 40 12 30 40 12 35
C 0,80   18 49,20 46,07 30 8 14 37 10 20   C 1,00   18 58,6 54,85 43 10 28 43 12 30 43 12 35
B1 2,80   19 51,70 48,61 30 8 14 39 10 20   B1 5,30   19 61,6 57,87 45 10 28 46 12 30 46 12 35
b1 2,70   20 54,20 51,14 30 8 14 40 10 20   b1 5,20   20 64,6 60,89 46 10 28 49 12 30 49 12 35
B2 8,30   21 57,20 53,67 35 8 14 45 12 20   B2 15,40   21 67,6 63,91 48 12 28 52 16 30 52 16 40
B3     22 59,40 56,21 35 8 14 45 21 20   B3 25,60   22 70,6 66,93 50 12 28 55 16 30 55 16 40
    23 62,20 58,75 35 8 14 45 12 20       23 73,7 69,95 52 12 28 58 16 30 58 16 40
  24 64,70 61,29 35 8 14 45 12 20     24 76,7 72,97 54 12 28 61 16 30 61 16 40
  25 67,20 63,83 35 8 14 45 12 20     25 79,7 76,00 57 12 28 64 16 30 64 16 40
  26 69,70 66,37 40 10 16 50 12 22     26 82,7 79,02 60 12 28 67 16 30 67 16 40
  27 72,30 68,91 40 10 16 50 12 22     27 85,7 82,04 60 12 28 70 16 30 70 16 40
  28 74,70 71,45 40 10 16           28 88,8 85,07 60 12 28 73 16 30 73 16 40
  29 77,20 73,99 40 10 16           29 91,8 88,09 60 12 28 76 16 30 76 16 40
  30 80,20 76,53 40 10 16 50 12 22     30 94,8 91,12 60 12 30 79 16 30 79 16 40
  31 82,70 79,08 40 12 16           31 97,9 94,15 65 14 30 80 16 30 80 16 40
  32 85,20 81,61 40 12 16 60 21 22     32 100,9 97,17 65 14 30 80 16 30 80 16 40
  33 87,70 84,16 40 12 16           33 103,9 100,20 65 14 30 80 16 30 80 16 40
  34 90,20 86,70 40 12 16           34 106,9 103,23 65 14 30 80 16 30 85 16 40
  35 92,70 89,24 40 12 16 60 21 22     35 110,0 106,26 65 14 30 80 16 30 85 16 40
  36 95,20 91,79 40 12 16 60 12 22     36 113,0 109,29 70 16 30 90 16 30 90 16 40
  37 97,70 94,33 40 12 16           37 116,0 112,32 70 16 30 90 16 30 90 16 40
  38 100,20 96,88 40 12 16 60 12 22     38 119,0 115,34 70 16 30 90 16 30 90 16 40
  39 102,70 99,42 40 12 16           39 122,1 118,37 70 16 30 90 16 30 90 16 40
  40 105,70 101,97 40 12 16 60 12 22     40 125,1 121,40 70 16 30 90 16 30 90 16 40
  45 118,60 114,69 60 12 20           42 132,1 127,46 78 16 35 88 20 50
  48 125,50 122,32 62 12 20           45 141,1 136,54 78 16 35 88 20 50 88 20 60
  50 131,50 127,41 62 12 20           46 144,2 139,58 78 16 35
  57 149,30 145,22 80 14 20           48 150,2 145,64 78 16 35 88 20 50
  60 156,00 152,85 80 16 34           50 156,3 151,69 78 20 35 88 20 50 88 20 60
  76 196,70 193,59 80 20 34           55 171,4 166,85 78 20 35
N.B. Dove non riportata la quota D1-D2-D3 materiale non standard     57 177,5 172,91 78 20 35 88 20 50 88 25 60
    60 186,6 181,99 78 20 35 88 20 50 88 25 60
    76 235,1 230,49 78 20 35 88 25 50 88 25 60
    95 292,7 288,08 88 25 40 108 25 50 120 25 60
  N.B. Dove non riportata la quota D1-D2 materiale non standard



1/2"x1/8"     semplice   1/2"x3/16"     semplice
12,7 x 3,3 mm   Z de dp dm D1 A   12,7 x 4,88 mm   Z de dp dm D1 A
081 – 1   8 39,50 33,18 21 8 14   083 – 1 / 084 -1   8 39,50 33,18 21 8 14
    9 43,40 37,13 25 8 14       9 43,40 37,13 25 8 14
CATENA mm   10 47,40 41,10 28 8 14   CATENA mm   10 47,40 41,10 28 8 14
passo 12,700   11 51,40 45,07 31 8 16   passo 12,700   11 51,40 45,07 31 8 16
diametro rullo 7,75   12 55,40 49,07 35 8 16   diametro rullo 7,75   12 55,40 49,07 35 8 16
  13 59,40 53,06 39 8 16     13 59,40 53,06 39 8 16
  14 63,40 57,07 43 8 16     14 63,40 57,07 43 8 16
  15 67,40 61,09 47 8 16     15 67,40 61,09 47 8 16
PIGNONE mm   16 71,40 65,10 50 10 18   PIGNONE mm   16 71,40 65,10 50 10 18
r3 13,00   17 75,40 69,11 50 10 18   r3 13,00   17 75,40 69,11 50 10 18
C 0,80   18 79,40 73,14 50 10 18   C 1,30   18 79,40 73,14 50 10 18
B1 3,00   19 83,50 77,16 50 10 18   B1 4,50   19 83,50 77,16 50 10 18
b1     20 87,50 81,19 50 10 18   b1     20 87,50 81,19 50 10 18
B2     21 91,50 85,22 60 12 20   B2     21 91,50 85,22 60 12 20
B3     22 95,50 89,24 60 12 20   B3     22 95,50 89,24 60 12 20
    23 99,60 93,27 60 12 20       23 99,60 93,27 60 12 20
  24 103,60 97,29 60 12 20     24 103,60 97,29 60 12 20
  25 107,60 101,33 60 12 20     25 107,60 101,33 60 12 20
  26 111,70 105,36 70 16 20     26 111,70 105,36 70 16 20
  27 115,70 109,40 70 16 20     27 115,70 109,40 70 16 20
  28 119,70 113,42 70 16 20     28 119,70 113,42 70 16 20
  29 123,80 117,46 70 16 20     29 123,80 117,46 70 16 20
  30 127,80 121,50 70 16 20     30 127,80 121,50 70 16 20
  31 131,80 125,54           31 131,80 125,54 70 16 20
  32 135,90 129,56 70 16 20     32 135,90 129,56 70 16 20
  33 139,90 133,56           33 139,90 133,56 70 16 20
  34 143,90 137,64 70 16 20     34 143,90 137,64 70 16 20
  35 148,00 141,68 70 16 20     35 148,00 141,68 70 16 20
  36 152,00 145,72 70 16 25     36 152,00 145,72 70 16 25
  37 156,10 149,76 70 16 25     37 156,10 149,76 70 16 25
  38 160,10 153,80 70 16 25     38 160,10 153,80 70 16 25
  39 164,10 157,83 70 16 25     39 164,10 157,83 70 16 25
  40 168,20 161,87 70 16 25     40 168,20 161,87 70 16 25
N.B. Dove non riportata la quota D1-D2-D3 materiale non standard   N.B. Dove non riportata la quota D1-D2 materiale non standard



1/2"x5/16"     semplice doppio triplo   5/8"x3/8"     semplice doppio triplo
12,7 x 7,75 mm   Z de dp dm D1 A dm D2 A dm D3 A   15,875 x 9,65 mm   Z de dp dm D1 A dm D2 A dm D3 A
08B – 1 – 2 – 3   8 38,0 33,18 20 10 25 20 10 32 20 10 46   10B – 1 – 2 – 3   8 48,4 41,48 25 10 25 25 12 40 25 12 55
CATENA   9 42,0 37,13 24 10 25 24 10 32 24 12 46   CATENA   9 53,3 46,42 30 10 25 30 12 40 30 12 55
  mm   10 45,9 41,10 26 10 25 28 10 32 28 12 46     mm   10 58,3 51,37 35 10 25 35 12 40 35 16 55
passo 12,70   11 49,9 45,07 29 10 25 32 12 35 32 16 50   passo 15,875   11 63,2 56,34 37 12 30 39 16 40 39 16 55
diam rullo 8,51   12 53,9 49,07 33 10 28 35 12 35 35 16 50   diam rullo 10,16   12 68,2 61,34 42 12 30 44 16 40 44 16 55
  13 57,9 53,06 37 10 28 38 12 35 38 16 50     13 73,2 66,32 47 12 30 49 16 40 49 16 55
  14 61,9 57,07 41 10 28 42 12 35 42 16 50     14 78,2 71,34 52 12 30 54 16 40 54 16 55
PGNONE   15 65,9 61,09 45 10 28 46 12 35 46 16 50   PIGNONE   15 83,2 76,36 57 12 30 59 16 40 59 16 55
  mm   16 69,9 65,10 50 12 28 50 16 38 50 16 50     mm   16 88,3 81,37 60 12 30 64 16 45 64 16 60
r3 13,0   17 74,0 69,11 52 12 28 54 16 38 54 16 50   r3 16,00   17 93,3 86,39 60 12 30 69 16 45 69 16 60
C 1,3   18 78,0 73,14 56 12 28 58 16 38 58 16 50   C 1,60   18 98,3 91,42 70 14 30 74 16 45 74 16 60
B1 7,2   19 82,0 77,16 60 12 28 62 16 38 62 16 50   B1 9,10   19 103,3 96,45 70 14 30 79 16 45 79 16 60
b1 7,0   20 86,0 81,19 64 12 28 66 16 38 66 16 50   b1 9,00   20 108,4 101,49 75 14 30 84 16 45 84 16 60
B2 21,0   21 90,1 85,22 68 14 28 70 16 40 70 16 55   B2 25,50   21 113,4 106,52 75 16 30 85 16 45 85 20 60
B3 34,9   22 94,1 89,24 70 14 28 70 16 40 70 16 55   B3 42,10   22 118,4 111,55 80 16 30 90 16 45 90 20 60
    23 98,1 93,27 70 14 28 70 16 40 70 16 55       23 123,5 116,58 80 16 30 95 16 45 95 20 60
  24 102,1 97,29 70 14 28 75 16 40 75 16 55     24 128,5 121,62 80 16 30 100 16 45 100 20 60
  25 106,2 101,33 70 14 28 80 16 40 80 16 55     25 133,6 126,66 80 16 30 105 16 45 105 20 60
  26 110,2 105,36 70 16 30 85 16 40 85 20 55     26 138,6 131,70 85 20 35 110 20 45 110 20 60
  27 114,2 109,40 70 16 30 85 16 40 85 20 55     27 143,6 136,75 85 20 35 110 20 45 110 20 60
  28 118,3 113,42 70 16 30 90 16 40 90 20 55     28 148,7 141,78 90 20 35 115 20 45 115 20 60
  29 122,3 117,46 80 16 30 95 16 40 95 20 55     29 153,7 146,83 90 20 35 115 20 45 115 20 60
  30 126,3 121,50 80 16 30 100 16 40 100 20 55     30 158,8 151,87 90 20 35 120 20 45 120 20 60
  31 130,4 125,54 90 16 30 100 20 40 110 20 55     31 163,8 156,92 95 20 35 120 20 45 120 20 60
  32 134,4 129,56 90 16 30 100 20 40 110 20 55     32 168,9 161,95 95 20 35 120 20 45 120 20 60
  33 138,4 133,56 90 16 30 100 20 40 110 20 55     33 173,9 167,00 95 20 35 120 20 45 120 20 60
  34 142,5 137,64 90 16 30 100 20 40 110 20 55     34 178,9 172,05 95 20 35 120 20 45 120 20 60
  35 146,5 141,68 90 16 30 100 20 40 110 20 55     35 184,0 177,10 95 20 35 120 20 45 120 20 60
  36 150,6 145,72 90 16 42 100 20 40 120 25 55     36 189,0 182,15 100 20 35 120 20 45 120 25 60
  37 154,6 149,76 90 16 42 100 20 40 120 25 55     37 194,1 187,20 100 20 35 120 20 45 120 25 60
  38 158,6 153,80 90 16 42 100 20 40 120 25 55     38 199,1 192,24 100 20 35 120 20 45 120 25 60
  39 162,7 157,83 90 16 42 100 20 40 102 25 55     39 204,2 197,29 100 20 35 120 20 45 120 25 60
  40 166,7 161,87 90 16 42 100 20 40 120 25 55     40 209,2 202,34 100 20 35 120 20 45 120 25 60
  42 176,5 169,95 88 20 42 108 20 55           42 220,8 212,44 108 20 43 120 25 59
  45 188,6 182,07 88 20 42 108 20 55 120 25 68     45 236,0 227,58 108 20 43 120 25 59 136 25 74
  46 192,6 186,10 88 20 42 108 20 55           46 241,0 236,63 108 20 43 120 25 59
  48 200,7 194,18 88 20 42 108 20 55           48 251,1 242,73 108 20 43 120 25 59
  50 208,8 202,26 88 20 42 108 20 55 120 25 68     50 261,2 252,82 108 20 43 120 25 59 136 25 74
  55 229,0 222,46 88 20 42 108               55 286,5 278,08 108 20 43
  57 237,1 230,54 88 20 42 108 25 55 120 25 68     57 296,6 288,18 108 25 43 120 25 59 136 25 74
  60 249,2 242,66 88 20 42 108 25 55 120 25 68     60 311,7 303,32 108 25 43 120 25 59 136 25 74
  76 313,9 307,33 88 25 42 108 25 55 120 25 68     76 392,5 384,16 108 25 43 120 25 59 145 30 75
  95 390,7 384,11 108 25 42 120 25 55 136 25 68     95 488,5 480,14 118 30 59 145 25 58 145 30 75
N.B. Dove non riportata la quota D1-D2-D3 materiale non standard   N.B. Dove non riportata la quota D1-D2 materiale non standard



3/4"x7/16"     semplice doppio triplo   1"x17,02     semplice doppio triplo
19,05 x 11,68 mm   Z de dp dm D1 A dm D2 A dm D3 A   25,4 x 17,02 mm   Z de dp dm D1 A dm D2 A dm D3 A
12B - 1 – 2 – 3   8 58,0 49,78 31 12 30 31 12 45 31 16 65   16B – 1 – 2 – 3   8 77,9 66,37 42 16 35 42 20 65 42 20 95
CATENA   9 63,9 55,70 37 12 30 37 12 45 37 16 65   CATENA   9 85,8 74,27 50 16 35 50 20 65 50 20 95
  mm   10 69,8 61,64 42 12 30 42 12 45 42 16 65     mm   10 93,8 82,19 55 16 35 56 20 65 56 20 95
passo 19,05   11 75,8 67,61 46 16 35 47 16 50 47 20 70   passo 25,4   11 101,7 90,14 61 16 40 64 20 70 64 25 100
diam rullo 12,07   12 81,8 73,60 52 16 35 53 16 50 53 20 70   diam rullo 15,88   12 109,7 98,14 69 16 40 72 20 70 72 25 100
  13 87,8 79,59 58 16 35 59 16 50 59 20 70     13 117,7 106,12 78 16 40 80 20 70 80 25 100
  14 93,8 85,61 64 16 35 65 16 50 65 20 70     14 125,7 114,15 84 16 40 88 20 70 88 25 100
PIGNONE   15 99,8 91,63 70 16 35 71 16 50 71 20 70   PIGNONE   15 133,7 122,17 92 16 40 96 20 70 96 25 100
  mm   16 105,8 97,65 75 16 35 77 20 50 77 20 70     mm   16 141,8 130,20 100 20 45 104 20 70 104 25 100
r3 19,00   17 111,9 103,67 80 16 35 83 20 50 83 20 70   r3 26,0   17 149,8 138,22 100 20 45 112 20 70 112 25 100
C 2,00   18 117,9 109,71 80 16 35 89 20 50 89 20 70   C 2,50   18 157,8 146,28 100 20 45 120 20 70 120 25 100
B1 11,10   19 123,0 115,75 80 16 35 95 20 50 95 20 70   B1 16,20   19 165,9 154,33 100 20 45 128 20 70 128 25 100
b1 10,80   20 130,0 121,78 80 16 35 100 20 50 100 20 70   b1 15,80   20 173,9 162,38 100 20 45 130 20 70 130 25 100
B2 30,30   21 136,0 127,82 90 20 40 100 20 50 100 20 70   B2 47,70   21 182,0 170,43 110 20 50 130 25 70 130 25 100
B3 42,10   22 142,0 133,86 90 20 40 100 20 50 100 20 70   B3 79,60   22 190,1 178,48 110 20 50 130 25 70 130 25 100
    23 148,1 139,90 90 20 40 110 20 50 110 20 70       23 198,1 186,53 110 20 50 130 25 70 130 25 100
  24 154,1 145,94 90 20 40 110 20 50 110 20 70     24 206,2 194,59 110 20 50 130 25 70 130 25 100
  25 160,2 152,00 90 20 40 120 20 50 120 20 70     25 214,2 202,66 110 20 50 130 25 70 130 25 100
  26 166,2 158,04 95 20 40 120 20 50 120 20 70     26 222,3 210,72 120 20 50 130 25 70 130 30 100
  27 172,3 164,09 95 20 40 120 20 50 120 20 70     27 230,4 218,79 120 20 50 130 25 70 130 30 100
  28 178,3 170,13 95 20 40 120 20 50 120 20 70     28 238,4 226,85 120 20 50 130 25 70 130 30 100
  29 184,4 176,19 95 20 40 120 20 50 120 20 70     29 246,5 234,92 120 20 50 130 25 70 130 30 100
  30 190,4 182,25 95 20 40 120 20 50 120 20 70     30 254,6 243,00 120 20 50 130 25 70 130 30 100
  31 196,5 188,31 95 20 40 120 20 50 130 25 70     31 262,6 251,08 120 25 50 140 25 70 140 30 100
  32 202,5 194,35 95 20 40 120 20 50 130 25 70     32 270,7 259,13 120 25 50 140 25 70 140 30 100
  33 208,6 200,40 95 20 40 120 20 50 130 25 70     33 278,8 267,21 120 25 50 140 25 70 140 30 100
  34 214,6 206,46 95 20 40 120 20 50 130 25 70     34 286,9 275,28 120 25 50 140 25 70 140 30 100
  35 220,7 212,52 95 20 40 120 20 50 130 25 70     35 294,9 283,36 120 25 50 140 25 70 140 30 100
  36 226,8 218,58 100 20 40 120 25 50 130 25 70     36 303,0 291,44 120 25 50 140 25 70 140 30 100
  37 232,8 224,64 100 20 40 120 25 50 130 25 70     37 311,1 299,51 120 25 50 140 25 70
  38 238,9 230,69 100 20 40 120 25 50 130 25 70     38 319,2 307,59 120 25 50 140 25 70 140 30 100
  39 244,9 236,75 100 20 40 120 25 50 130 25 70     39 327,2 315,67 120 25 50 140 25 70
  40 251,0 242,81 100 20 40 120 25 50 130 25 70     40 335,3 323,73 120 25 50 140 25 70 140 30 100
  42 265,0 254,93 118 25 61 136 25 62           42 353,7 339,90 133 25 68 140 25 70
  45 283,2 273,10 118 25 61 136 25 62 140 25 72     45 377,9 364,12 133 25 68 140 25 70 160 30 110
  46 289,2 279,16 118 25 61 136 25 62           46 386,0 372,21 133 25 68 140 25 70
  48 301,4 291,27 118 25 61 136 25 62           48 402,1 388,36 133 25 68 140 25 70
  50 313,5 303,39 118 25 61 136 25 62 140 25 72     50 418,3 404,52 133 25 68 140 25 70 160 30 110
  55 343,8 333,70 118 25 61                 57 474,9 461,07 133 30 68 160 40 82 180 40 112
  57 355,9 345,81 118 25 61 136 25 62 140 30 75     60 499,1 485,32 133 30 68 160 40 82
  60 374,1 363,99 118 25 61 136 25 62 140 30 75     76 628,4 614,65 145 30 68 160 40 82 180 40 112
  76 471,1 460,99 118 30 61 145 30 63 150 30 75     95 782,0 768,22 160 30 78 180 40 109 180 40 112
  95 586,2 576,17 133 30 62 145 30 63 150 30 75   N.B. Dove non riportata la quota D1-D2 materiale non standard
N.B. Dove non riportata la quota D1-D2 materiale non standard



1"1/4x3/4"     semplice doppio triplo   1"1/2x1"     semplice doppio triplo
31,75 x 19,05 mm   Z de dp dm D1 A dm D2 A dm D3 A   38,1 x 25,4 mm   Z de dp dm D1 A dm D2 A dm D3 A
20B – 1 – 2 – 3   8 96,0 82,96 53 20 40 53 20 75 53 25 110   24B – 1 – 2 – 3   8 113,0 99,55 58 20 45 58 25 95 58 25 140
CATENA   9 106,5 92,84 63 20 40 63 20 75 63 25 110   CATENA   9 125,0 111,40 70 20 45 70 25 95 70 25 140
mm   10 117,0 102,74 70 20 40 70 20 75 70 25 110   mm   10 137,0 123,29 80 20 45 80 25 95 80 25 140
passo 31,75   11 127,0 112,68 77 20 45 80 25 80 80 30 115   passo 38,10   11 149,0 135,21 90 25 50 90 25 100 90 30 150
diam rullo 19,05   12 137,0 122,68 88 20 45 90 25 80 90 30 115   diam rullo 25,40   12 161,0 147,22 102 25 50 102 25 100 102 30 150
  13 147,5 132,65 98 20 45 100 25 80 100 30 115     13 173,0 159,18 114 25 50 114 25 100 114 30 150
  14 157,6 142,68 108 20 45 110 25 80 110 30 115     14 185,0 171,22 128 25 50 128 25 100 128 30 150
PIGNONE   15 167,7 152,72 118 20 45 120 25 80 120 30 115   PIGNONE   15 197,0 183,26 132 25 50 132 25 100 132 30 150
mm   16 177,7 162,75 120 25 50 120 30 80 120 30 115   mm   16 209,0 195,30 136 25 55 136 30 100 136 30 150
r3 32,00   17 187,7 172,78 120 25 50 120 30 80 120 30 115   r3 38,00   17 221,0 207,34 136 25 55 136 30 100 136 30 150
C 3,50   18 197,8 182,85 120 25 50 120 30 80 120 30 115   C 4,00   18 233,0 219,42 136 25 55 160 30 100 160 30 150
B1 18,50   19 207,9 192,91 120 25 50 120 30 80 120 30 115   B1 24,10   19 245,5 231,49 136 25 55 160 30 100 160 30 150
b1 18,20   20 217,9 202,98 120 25 50 120 30 80 120 30 115   b1 23,60   20 257,5 243,57 136 25 55 160 30 100 160 30 150
B2 54,60   21 228,0 213,04 140 25 55 140 30 80 140 30 115   B2 72,00   21 270,5 255,65 150 30 60 160 30 100 160 40 150
B3 91,00   22 238,1 223,11 140 25 55 140 30 80 140 30 115   B3 120,30   22 282,5 267,73 150 30 60 160 30 100 160 40 150
    23 248,2 233,17 140 25 55 140 30 80 140 30 115       23 294,5 279,80 150 30 60 160 30 100 160 40 150
  24 258,3 243,23 140 25 55 140 30 80 140 30 115     24 307,0 291,88 150 30 60 160 30 100 160 40 150
  25 268,4 253,33 140 25 55 140 30 80 140 30 115     25 319,0 304,00 150 30 60 160 30 100 160 40 150
  26 278,4 263,40 150 30 55 150 30 80 150 30 115     26 331,0 316,08 150 30 60 160 30 100 160 40 150
  27 288,5 273,48 150 30 55 150 30 80 150 30 115     27 343,0 328,19 150 30 60 160 30 100 160 40 150
  28 298,5 283,56 150 30 55 150 30 80 150 30 115     28 355,0 340,27 150 30 60 160 30 100 160 40 150
  29 308,6 293,65 150 30 55 150 30 80           29 367,5 352,38 150 30 60 160 30 100
  30 318,7 303,75 150 30 55 150 30 80 150 30 115     30 379,5 364,50 150 30 60 160 30 100 160 40 150
  31 328,8 313,85 150 30 55 150 30 80           31 391,5 376,62 150 30 60 160 40 100
  32 338,9 323,91 150 30 55 150 30 80 150 30 115     32 403,5 388,69 150 30 60 160 40 100 160 40 150
  33 349,0 334,01 150 30 55                 33 415,5 400,81 150 30 60 160 40 100
  34 359,1 344,10 150 30 55 150 30 80 150 30 115     34 428,0 412,83 150 30 60 160 40 100
  35 369,2 354,20 150 30 55 150 30 80 150 30 115     35 440,0 425,04 150 30 60 160 40 100 160 40 150
  36 379,2 364,30 150 30 55 150 30 80 150 30 115     36 452,0 437,16 150 30 60 160 40 100
  37 389,3 374,39 150 30 55                 37 464,0 449,27 150 30 60 160 40 100
  38 399,4 384,49 150 30 55 150 30 80 150 30 115     38 476,5 461,39 150 30 60 160 40 100 160 40 150
  39 409,5 394,59 150 30 55                 40 501,5 485,62 150 30 60 160 40 100 160 40 150
  40 419,6 404,66 150 30 80 150 30 80 150 30 115     42 525,5 509,85 168 30 99
  42 440,8 424,88 160 30 80                 45 562,0 546,20 168 30 99 180 40 100 200 40 153
  45 471,1 455,17 160 30 80 160 30 101 160 40 121     46 574,0 558,82 168 30 99
  46 481,2 465,26 160 30 80 160 30 101           48 598,5 582,55 168 30 99
  48 501,4 485,46 160 30 80                 50 622,5 606,78 168 30 99 180 40 133 200 40 153
  50 521,6 505,65 160 30 80 160 30 101 160 40 121     57 707,5 691,63 168 30 99 180 40 133 200 40 153
  57 592,3 576,36 160 30 80 180 40 116 200 40 123     60 745,0 727,97 168 30 99
  60 622,6 606,65 160 30 80                 76 939,0 921,98 178 40 118 200 40 133 220 40 155
  76 784,3 768,32 160 30 80 180 40 116 200 40 123     95 1169,0 1152,33 178 40 118
  95 976,2 960,28 168 30 93 200 40 116         N.B. Dove non riportata la quota D1-D2 materiale non standard
N.B. Dove non riportata la quota D1-D2-D3 materiale non standard



1"3/4x1"1/4     semplice doppio triplo   2"x1"1/4     semplice doppio triplo
44,45 x 30,99 mm   Z de dp dm D1 A dm D2 A dm D3 A   50,8 x 30,99 mm   Z de dp dm D1 A dm D2 A dm D3 A
28B – 1 – 2 – 3   8 132 116,15 74 25 70 74 30 120 74 30 180   32B – 1 – 2 – 3   8 152 132,74 85 30 80 85 30 120 85 30 180
CATENA   9 146 129,96 88 25 70 88 30 120 88 30 180   CATENA   9 168 148,54 100 30 80 100 30 120 100 30 180
mm   10 160 143,85 100 25 70 100 30 120 100 30 180   mm   10 184 164,39 115 30 80 115 30 120 115 30 180
passo 44,45   11 174 157,77 112 25 70 112 30 120 112 30 180   passo 50,80   11 200 181,31 125 30 80 125 35 120 125 35 180
diam rullo 27,94   12 188 171,74 125 25 70 125 30 120 125 30 180   diam rullo 29,21   12 216 196,29 133 30 80 133 35 120 133 35 180
  13 204 185,75 125 25 70 125 30 120 125 30 180     13 235 212,29 145 30 80 145 35 120 145 35 180
  14 218 199,76 125 25 70 125 30 120 125 30 180     14 251 228,29 145 30 80 145 35 120 145 35 180
PIGNONE   15 232 213,79 125 25 70 145 30 120 145 30 180   PIGNONE   15 267 244,30 145 30 80 160 35 120 160 35 180
mm   16 246 227,84 160 30 75 160 30 120 160 30 180   mm   16 283 260,40 160 30 90 160 40 120 160 40 180
r3 44,0   17 260 241,90 160 30 75 160 30 120 160 30 180   r3 51,0   17 299 276,46 160 30 90 180 40 120 200 40 180
C 5,0   18 274 255,98 160 30 75 160 30 120 160 30 180   C 6,0   18 315 292,55 160 30 90 180 40 120 200 40 180
B1 29,4   19 289 270,06 160 30 75 180 30 120 180 30 180   B1 29,4   19 331 308,66 16 30 90 200 40 120 200 40 180
b1 28,8   20 303 284,15 160 30 75 180 30 120 180 30 180   b1 28,8   20 347 324,71 180 40 90 200 40 120 200 40 180
B2 88,4   21 317 298,24 160 30 75 180 30 120 180 40 180   B2 87,4   21 363 340,82 180 40 90 200 40 120 200 40 180
B3 148,0   22 331 312,34 160 30 75 180 30 120         B3 146,0   22 379 356,98 180 40 90 200 40 120
    23 345 326,44 160 30 75 180 30 120 180 40 180       23 396 373,08 180 40 90 200 40 120 200 40 180
  24 359 340,55 160 30 75                 24 412 389,18 180 40 90 200 40 120
  25 373 354,66 160 30 75 180 30 120 180 40 180     25 428 405,33 180 40 90 200 40 120 200 40 180
  26 387 368,77 160 30 75 180 40 120           26 444 421,44 180 40 90 200 40 120
  27 401 382,88 160 30 75                 27 460 437,59
  28 416 397,00 160 30 75 180 40 120           28 476 453,69 180 40 90 200 40 120
  29 430 411,12                       29 492 469,85
  30 444 425,24 160 30 75 180 40 120 180 40 180     30 508 486,00 180 40 90 200 40 120 200 40 180
  31 458 439,37                       31 525 502,13
  32 472 453,49 180 30 75                 32 541 518,27 200 40 90
  33 486 467,62                       33 557 534,42
  34 500 481,75 180 30 75                 34 573 550,56
  35 514 495,88 180 30 75 200 40 120           35 589 566,71 200 40 90 200 40 120 200 40 180
  36 529 510,01 180 30 75                 36 605 582,86
  37 543 524,13                       37 622 599,01
  38 557 538,27 180 30 75 200 40 120 200 40 180     38 638 615,16 200 40 90 200 40 120 200 40 180
  40 585 566,54 180 30 75 200 40 120 200 40 180     40 670 647,47 200 40 90 200 40 120
  45 656 637,22 180 30 75 200 40 150 200 40 209     45 751 728,24 218 40 123 220 40 148 220 40 207
  50 726 707,91 180 30 75 200 40 150           50 832 809,04 218 40 123 220 40 148 220 40 207
  57 825 806,90 180 40 123 200 40 150 200 40 209     57 945 922,16 218 40 123 220 40 148 220 40 207
  60 869 849,32 180 40 123                 60 993 970,65 218 40 123
  76 1.095 1075,62 180 40 123 200 40 150 238 40 217     76 1.252 1229,27 218 40 123 220 40 148 238 40 216
N.B. Dove non riportata la quota D1-D2-D3 materiale non standard   N.B. Dove non riportata la quota D1-D2 materiale non standard
Umberto Saccone Mar, 20/05/2014 - 18:27

Kettenrader fur rollenketten "ASA" DIN 8188

Kettenrader fur rollenketten "ASA" DIN 8188

Pignoni per catena a rulli "ASA"

ASA 25

 semplice

ASA 35

 semplice doppio
6,35 X 3,18 MM   Z de dp dm D1 A   9,525 X 4,77 mm   Z de dp dm D1 A dm D2 A
04C – 1   8 18,10 16,59         06C – 1 – 2   8 28,60 24,89
    9 20,20 18,56             9 31,50 27,85 18 8 20
CATENA mm   10 22,30 20,55 12 6 15   CATENA mm   10 34,50 30,82 20 8 20
passo 6,35   11 24,30 22,54 14 6 15   passo 9,525   11 37,50 33,80 22 8 25
diametro rullo 3,30   12 28,50 24,53 16 6 15   diametro rullo 5,08   12 40,50 36,80 25 8 25
  13 26,40 26,53 18 6 15     13 43,50 39,80 28 8 25 28 10 30
  14 30,50 28,53 20 6 15     14 46,50 42,80 31 8 25 31 10 30
  15 32,50 30,55 22 6 15     15 49,50 45,81 34 8 25 34 10 30
PIGNONE mm   16 34,50 32,55 24 8 15   PIGNONE mm   16 52,50 48,82 37 10 28 37 12 30
r3 6,00   17 36,50 34,55 26 8 15   r3 10,00   17 55,50 51,83 40 10 28 40 12 30
C 0,60   18 38,50 36,56 28 8 15   C 1,20   18 58,60 54,85 43 10 28 43 12 30
B1 2,90   19 40,50 38,58 30 8 15   B1 4,30   19 61,60 57,87 45 10 28 46 12 30
b1     20 42,50 40,58 32 8 15   b1 4,1   20 64,60 60,89 46 10 28
B2     21 44,60 42,60 34 8 15   B2 14,3   21 67,60 63,91 48 12 28 52 16 30
B3     22 46,60 44,62 36 8 15   B3     22 70,60 66,93 50 12 28 55 16 30
    23 48,60 46,63 38 8 15       23 73,70 69,95 52 12 28 58 16 30
  24 50,60 48,64 40 8 18     24 76,70 72,97 54 12 28 61 16 30
  25 52,60 50,66 42 8 18     25 79,70 76,00 57 12 28 64 16 30
  26 54,60 52,67           26 82,70 79,02
  27 56,60 54,69 46 10 18     27 85,70 82,04 60 12 28 70 16 30
  28 58,70 56,71 48 10 18     28 88,80 85,07 60 12 28 73 16 30
  29 60,70 58,73           29 91,80 88,09 60 12 28
  30 62,70 60,75 48 10 18     30 94,80 91,12 60 12 30
  31 64,70 62,76           31 97,90 94,15
  32 66,70 64,78 50 12 18     32 100,90 97,17 65 14 30 80 16 30
  33 68,80 66,80           33 103,90 100,20
  34 70,80 68,82 50 12 18     34 106,90 103,23 65 14 30 80 16 30
  35 72,80 70,84 50 12 18     35 110,00 106,26 65 14 30 80 16 30
  36 74,80 72,85 50 12 18     36 113,00 109,29 70 16 30 90 16 30
  37 76,80 74,87           37 116,00 112,32 70 16 30
  38 78,80 76,89           38 119,00 115,34 70 16 30
  39 80,90 78,91           39 122,10 118,37
  40 82,90 80,93           40 125,10 121,40 70 16 30 90 16 30



ASA 40

 semplice doppio

ASA 50

 semplice doppio
12,7 x 7,95 mm   Z de dp dm D1 A dm D2 A   15,875 x 9,53 mm   Z de dp dm D1 A dm D2 A
08A – 1 – 2   8 39,30 33,18               10A – 1 – 2   8 48,40 41,48 25 10 25
    9 43,20 37,13 24 10 25             9 53,30 46,42 30 10 25
CATENA mm   10 47,20 41,10 26 10 25 28 10 32   CATENA mm   10 58,30 51,37 35 10 25 35 12 40
passo 12,70   11 51,20 45,07 29 10 25         passo 15,875   11 63,20 56,34 37 12 30
diametro rullo 7,95   12 55,20 49,07 33 10 28 35 12 35   diametro rullo 10,16   12 68,20 61,34 42 12 30 44 16 40
  13 59,20 53,06 37 10 28 38 12 35     13 73,20 66,32 47 12 30 49 16 40
  14 63,20 57,07 41 10 28 42 12 35     14 78,20 71,34 52 12 30 54 16 40
  15 67,20 61,09 45 10 28 46 12 35     15 83,20 76,36 57 12 30 59 16 40
PIGNONE mm   16 71,20 65,10 50 12 28 50 16 38   PIGNONE mm   16 88,30 81,37 60 12 30 64 16 45
r3 13,50   17 75,20 69,11 52 12 28 54 16 38   r3 17,00   17 93,30 86,39 60 12 30 69 16 45
C 1,60   18 79,20 73,14 56 12 28         C 2,00   18 98,30 91,42 70 14 30
B1 7,20   19 83,30 77,16 60 12 28 62 16 38   B1 8,70   19 103,30 96,45 70 14 30 79 16 45
b1 7   20 87,30 81,19 64 12 28         b1 8,4   20 108,40 101,49 75 14 30 84 16 45
B2 21,4   21 91,30 85,22 68 14 28 70 16 40   B2 26,5   21 113,40 106,52 75 16 30 85 16 45
B3     22 95,40 89,24 70 14 28 70 16 40   B3     22 118,40 111,55 80 16 30 90 16 45
    23 99,40 93,27 70 14 28 70 16 40       23 123,50 116,58 80 16 30 95 16 45
  24 103,40 97,29 70 14 28 75 16 40     24 128,50 121,62 80 16 30 100 16 45
  25 107,40 101,33 70 14 28 80 16 40     25 133,60 126,66 80 16 30 105 16 45
  26 111,50 105,36 70 16 30 85 16 40     26 138,60 131,70 85 20 35 110 20 45
  27 115,50 109,40 70 16 30 85 16 40     27 143,60 136,75 85 20 35 110 20 45
  28 119,50 113,42 70 16 30 90 16 40     28 148,70 141,78 90 20 35 115 20 45
  29 123,60 117,46 80 16 30           29 153,70 146,83 90 20 35
  30 127,60 121,50 80 16 30 100 16 40     30 158,80 151,87 90 20 35
  31 131,60 125,54                 31 163,80 156,92 95 20 35
  32 135,70 129,56 90 16 30           32 168,90 161,95 95 20 35
  33 139,70 133,60                 33 173,90 167,00 95 20 35
  34 143,80 137,64 90 16 30           34 178,90 172,05 95 20 35
  35 147,80 141,68 90 16 30 100 16 40     35 184,00 177,10 95 20 35
  36 151,80 145,72 90 16 35           36 189,00 182,15 100 20 35
  37 155,90 149,76                 37 194,10 187,20 100 20 35
  38 159,90 153,80 90 16 35           38 199,10 192,24 100 20 35
  39 163,90 157,83 90 16 35           39 204,20 197,29 100 20 35
  40 168,00 161,87 90 16 35           40 209,20 202,34 100 20 35



ASA 60

     semplice doppio

ASA 80

     semplice doppio
19,05 x 12,70 mm   Z de dp dm D1 A dm D2 A   25,4 x 15,88 mm   Z de dp dm D1 A dm D2 A
12A – 1 – 2   8 58,10 49,78               16A – 1 – 2   8 77,90 66,37 42 16 35
    9 64,00 55,70                   9 85,80 74,27 50 16 35
CATENA mm   10 70,00 61,64 42 12 30 42 16     CATENA mm   10 93,80 82,19 55 16 35
passo 19,050   11 76,00 67,61 46 16 35 47 16     passo 25,400   11 101,70 90,14 61 16 40
diametro rullo 11,91   12 81,90 73,60 52 16 35 53 16     diametro rullo 15,88   12 109,70 98,14 69 16 40
  13 87,90 79,59 58 16 35 59 16       13 117,70 106,12 78 16 40 80 20 70
  14 94,00 85,61 64 16 35 65 16       14 125,70 114,15 84 16 40 88 20 70
  15 100,00 91,63 70 16 35 71 16       15 133,70 122,17 92 16 40 96 20 70
PIGNONE mm   16 106,00 97,65 75 16 35 77 20     PIGNONE mm   16 141,80 130,20 100 20 45 104 20 70
r3 20,00   17 112,00 103,67 80 16 35 83 20     r3 27,00   17 149,80 138,22 100 20 45 112 20 70
C 2,40   18 118,00 109,71 80 16 35 89 20     C 3,20   18 157,80 146,28 100 20 45 120 20 70
B1 11,60   19 124,10 115,75 80 16 35 95 20     B1 14,60   19 165,90 154,33 100 20 45 128 20 70
b1 11,3   20 130,10 121,78 80 16 35 100 20     b1 14,1   20 173,90 162,38 100 20 45 130 20 70
B2 34,1   21 136,20 127,82 90 20 40 100 20     B2 43,4   21 182,00 170,43 110 20 50
B3     22 142,20 133,86 90 20 40 100 20     B3     22 190,10 178,48 110 20 50
    23 148,20 139,90 90 20 40 110 20         23 198,10 186,53 110 20 50
  24 154,30 145,94 90 20 40 110 20       24 206,20 194,59 110 20 50
  25 160,30 152,00 90 20 40 120 20       25 214,20 202,66 110 20 50
  26 166,40 158,04 90 20 40 120 20       26 222,30 210,72 120 20 50
  27 172,40 164,09 95 20 40           27 230,40 218,79 120 20 50
  28 178,50 170,13 95 20 40 120 20       28 238,40 226,85 120 20 50
  29 184,50 176,19                 29 246,50 234,92 120 20 50
  30 190,60 182,25 95 20 40 120 20       30 254,60 243,00 120 20 50
  31 196,60 188,31                 31 262,60 251,08
  32 202,70 194,35 95 20 40           32 270,70 259,13
  33 208,80 200,40                 33 278,80 267,21
  34 214,80 206,46 95 20 40           34 286,90 275,28 120 25 50
  35 220,90 212,52 95 20 40           35 294,90 283,36 120 25 50
  36 226,90 218,58 95 20 40           36 303,00 291,44
  37 233,00 224,64                 37 311,10 299,51
  38 239,00 230,69 100 20 40           38 319,20 307,59 120 25 50
  39 245,10 236,75                 39 327,20 315,67
  40 251,10 242,81 100 20 40           40 335,30 323,73



ASA 100

 semplice

ASA 120

 semplice
31,75 x 19,05 mm   Z de dp dm D1 A   38,1 x 25,4 mm   Z de dp dm D1 A
20A – 1   8 96,00 82,96 53 20 40   24A – 1   8 113,00 99,55
    9 106,50 92,84 63 20 40       9 125,00 111,40
CATENA mm   10 117,00 102,74 70 20 40   CATENA mm   10 137,00 123,29 80 20 45
passo 31,750   11 127,00 112,68 77 20 45   passo 38,100   11 149,00 135,21 90 25 50
diametro rullo 19,05   12 137,00 122,68 88 20 45   diametro rullo 22,23   12 161,00 147,22 102 25 50
  13 147,50 132,65 98 20 45     13 173,00 159,18 114 25 50
  14 157,60 142,68 108 20 45     14 185,00 171,22 128 25 50
  15 167,70 152,72 118 20 45     15 197,00 183,26 132 25 50
PIGNONE mm   16 177,70 162,75 120 25 50   PIGNONE mm   16 209,00 195,30 136 25 55
r3 33,50   17 187,70 172,78 120 25 50   r3 40,50   17 221,00 207,34 140 25 55
C 4,00   18 197,80 182,85 120 25 50   C 4,80   18 233,00 219,42 140 25 55
B1 17,60   19 207,90 192,91 120 25 50   B1 23,50   19 245,50 231,49
b1     20 217,90 202,98 120 25 50   b1     20 257,50 243,57 140 25 55
B2     21 228,00 213,04 140 25 55   B2     21 270,50 255,65
B3     22 238,10 223,11 140 25 55   B3     22 282,50 267,73
    23 248,20 233,17 140 25 55       23 294,50 279,80
  24 258,30 243,23 140 25 55     24 307,00 291,88
  25 268,40 253,33 140 25 55     25 319,00 304,00 150 30 60
  26 278,40 263,40           26 331,00 316,08
  27 288,50 273,48           27 343,00 328,19
  28 298,50 283,56           28 355,00 340,27
  29 308,60 293,65           29 367,50 352,38
  30 318,70 303,75           30 379,50 364,50
  31 328,80 313,85           31 391,50 376,62
  32 338,90 323,91           32 403,50 388,69
  33 349,00 334,01           33 415,50 400,81
  34 359,01 344,10           34 428,00 412,93
  35 369,20 354,20           35 440,00 425,04 150 30 60
  36 379,20 364,30           36 452,00 437,16
  37 389,30 374,39           37 464,00 449,27
  38 399,40 384,49           38 476,50 461,39
  39 409,50 394,59           39 488,50 473,50
  40 419,60 404,66           40 501,50 485,62


ASA 140

semplice



ASA 140

semplice
44,45 x 25,4 mm   Z de dp dm D1 A       Z de dp dm D1 A
28A – 1   8 132,00 116,15

    24 359,00 340,55
    9 146,00 129,96             25 373,00 354,66
CATENA mm   10 160,00 143,85 100 25 70       26 387,00 368,77
passo 44,450   11 174,00 157,77 112 25 70     27 401,00 382,88
    12 188,00 171,74 125 25 70     28 416,00 397,00
diametro rullo 25,40   13 204,00 185,75 125 25 70     29 430,00 411,12
    14 218,00 199,76 125 25 70     30 444,00 425,24
    15 232,00 213,79           31 458,00 439,37
PIGNONE mm   16 246,00 227,84 160 30 75     32 472,00 453,49
r3 47,50   17 260,00 241,90 160 30 75     33 486,00 467,62
C 5,80   18 274,00 255,98           34 500,00 481,75
B1 23,50   19 289,00 270,06           35 514,00 495,88
b1     20 303,00 284,15           36 529,00 510,01
B2     21 317,00 298,24           37 543,00 524,13
B3     22 331,00 312,34           38 557,00 538,27
    23 345,00 326,44           39 571,00 552,40
      40 585,00 566,54
Umberto Saccone Mar, 20/05/2014 - 18:36

kettenrader "System Bea" fur rollenketten DIN 8187

kettenrader "System Bea" fur rollenketten DIN 8187

Pignoni per catena a rulli con taglio di chiavetta + tempra induzione sui denti - serie System

● zahne: induktionsgehartet (HRC 50)                                    ● bohrung toleranz  - rauheit RA 1,6

● nut nasch DIN 6885/UNI 6604 augerichtet auf mitte zahn   ● n° 2 stellschraubengewinde

durchmesser bohrung     nutbreite     nuttiefe   spannschrauben
D1     B     T2   M
10 H7 +0,015 / -0 3 H9 +0,025 / -0 1,4 +0,10 / -0 M4
12 H7 +0,018 / -0 4 H9 +0,030 / -0 1,8 +0,10 / -0 M4
14 H7 +0,018 / -0 5 H9 +0,030 / -0 2,3 +0,10 / -0 M4
15 H7 +0,018 / -0 5 H9 +0,030 / -0 2,3 +0,10 / -0 M4
16 H7 +0,018 / -0 5 H9 +0,030 / -0 2,3 +0,10 / -0 M4
18 H7 +0,018 / -0 6 H9 +0,030 / -0 2,8 +0,10 / -0 M5
19 H7 +0,021 / -0 6 H9 +0,030 / -0 2,8 +0,10 / -0 M5
20 H7 +0,021 / -0 6 H9 +0,030 / -0 2,8 +0,10 / -0 M5
22 H7 +0,021 / -0 6 H9 +0,030 / -0 2,8 +0,10 / -0 M5
24 H7 +0,021 / -0 8 H9 +0,036 / -0 3,3 +0,20 / -0 M6
25 H7 +0,021 / -0 8 H9 +0,036 / -0 3,3 +0,20 / -0 M6
28 H7 +0,021 / -0 8 H9 +0,036 / -0 3,3 +0,20 / -0 M6
30 H7 +0,021 / -0 8 H9 +0,036 / -0 3,3 +0,20 / -0 M6
32 H7 +0,025 / -0 10 H9 +0,036 / -0 3,3 +0,20 / -0 M8
35 H7 +0,025 / -0 10 H9 +0,036 / -0 3,3 +0,20 / -0 M10
38 H7 +0,025 / -0 10 H9 +0,036 / -0 3,3 +0,20 / -0 M10
40 H7 +0,025 / -0 12 H9 +0,043 / -0 3,3 +0,20 / -0 M12
42 H7 +0,025 / -0 12 H9 +0,043 / -0 3,3 +0,20 / -0
45 H7 +0,025 / -0 14 H9 +0,043 / -0 3,8 +0,20 / -0
48 H7 +0,025 / -0 14 H9 +0,043 / -0 3,8 +0,20 / -0 M12
50 H7 +0,025 / -0 14 H9 +0,043 / -0 3,8 +0,20 / -0 M12



3/8"x7/32"

   Z de dp dm A diametro fori (D1)
9,525 x 5,72 mm   10 34,50 30,82 24*/26*/29* 20 10^-12-14
06 B1   11 37,50 33,80 24*/26*/29*/30*/31* 25 10^-12-14-15-16
    12 40,50 36,80 25/26*/29*/30*/31* 25 10^-12-14-15-16
CATENA mm   13 43,50 39,80 28/31*/34* 25 10^-12-14-15-16-18
passo 9,525   14 46,50 42,80 31/35* 25 10^-12-14-15-16-18-19
largh interna 5,75   15 49,50 45,81 34/42* 25 12-14-15-16-18-19-20-22-24-25
diam rullo 6,35   16 52,50 48,82 37/42* 28 12-14-15-16-18-19-20-22-24-25
spessore corona B1 5,30   17 55,50 51,83 40/46* 28 12-14-15-16-18-19-20-22-24-25
  18 58,60 54,85 40/43 28 12-14-15-16-18-19-20-22-24-25
materiale C45   19 61,60 57,85 40/45 28 12-14-15-16-18-19-20-22-24-25
  20 64,60 60,89 40/46 28 12-14-15-16-18-20-22-24-25
^=eseguiti con cava e un foro a 90°   21 67,60 63,91 48 28 15-16-18-19-20-22-24-25
  22 70,60 66,95 50 28 15-16-18-19-20-22-24-25
  23 73,70 69,95 52 28 15-16-18-19-20-22-24-25
  24 76,70 72,97 50/54 28 16-18-19-20-22-24-25-28-30
  25 79,70 76,00 50/57 28 16-18-19-20-22-24-25-28-30
  30 94,80 91,12 60 30 20-22-24-25-28-30


1/2"x5/16"

   Z de dp dm A diametro fori (D1)
12,7 x 7,75 mm   10 45,90 41,10 26/31* 25 12-14-15-16-18-19-20-22-24-25
08 B1   11 49,90 45,07 29/31*/37* 28 12-14-15-16-18-19
    12 53,90 49,07 33/40*/41*/42* 28 12-14-15-16-18-19-20-22-24-25
CATENA mm   13 57,90 53,06 37/42*/45* 28 12-14-15-16-18-19-20-22-24-25-28
passo 12,70   14 61,90 57,07 33/41/48* 28 12-14-15-16-18-19-20-22-24-25-28
largh interna 7,75   15 65,90 61,90 33/45/52* 28 12-14-15-16-18-19-20-22-24-25-28-30-32
diam rullo 8,51   16 69,90 65,10 50/57* 28 15-16-18-19-20-22-24-25-28-30-32
spessore corona B1 7,20   17 74,00 69,11 52 28 15-16-18-19-20-22-24-25-28-30-32
  18 78,00 73,14 52/56 28 16-18-19-20-22-24-25-28-30-32-35-38
materiale C45   19 82,00 77,16 52/60 28 16-18-19-20-22-24-25-28-30-32-35-38
  20 86,00 81,19 55/64 28 16-18-19-20-22-24-25-28-30-35-38
  21 90,10 85,22 55/60/68 28 16-18-19-20-22-24-25-28-30-32-35-38
  22 94,10 89,24 55/65/70 28 16-18-19-20-22-24-25-28-30-32-35-38
  23 98,10 93,27 65/70 28 19-20-22-24-25-28-30-32-35-38
  24 102,10 97,29 65/70 28 19-20-22-24-25-28-30-32-35-38
  25 106,20 101,33 65/70 28 19-20-22-24-25-28-30-32-35-38
  30 126,30 121,50 75/80 30 25-28-30-32-35-38


5/8"x3/8"

   Z de dp dm A diametro fori (D1)
15,875 x 9,65 mm   10 58,30 51,37 35-42* 25 15-16-18-19-20-24
10 B-1   11 63,20 56,34 37/47* 30 15-16-18-19-20-24-25-28
    12 68,20 61,34 42/51*/55* 30 15-16-18-19-20-22-24-25-28-30-32
CATENA mm   13 73,20 66,32 47/57* 30 15-16-18-19-20-22-24-25-28-30-32
passo 15,875   14 78,20 71,34 52 30 15-16-18-19-20-22-24-25-28-30-32
largh interna 9,65   15 83,20 76,36 57 30 19-20-22-24-25-28-30-32-35-38
diam rullo 10,16   16 88,30 81,37 60 30 19-20-22-24-25-28-30-32-35-38
spessore corona B1 9,10   17 93,30 86,39 60 30 19-20-22-24-25-28-30-32-35-38
  18 98,30 91,42 60/70 30 19-20-22-24-25-28-30-32-35-38-40-42
materiale C45   19 103,30 96,45 60/70 30 19-20-22-24-25-28-30-32-35-38-40-42
  20 108,40 101,49 65/70/75 30 19-20-22-24-25-28-30-32-35-38-40-42
  21 113,40 106,52 65/70/75 30 19-20-22-24-25-28-30-32-35-38-40-42
  22 118,40 111,55 65/70/80 30 19-20-22-24-25-28-30-32-35-38-40-42
  23 123,50 116,58 65/70/80 30 19-20-22-24-25-28-30-32-35-38-40-42
  24 128,50 121,62 65/70/80 30 19-20-22-24-25-28-30-32-35-38-40-42
  25 133,60 126,66 65/70/80 30 19-20-22-24-25-28-30-32-35-38-40-42


3/4"x7/16"

   Z de dp dm A diametro fori (D1)
19,05 x 11,68 mm   10 69,80 61,64 42 30 19-20-24-25
12 B-1   11 75,80 67,61 46/52/56 35 19-20-24-25
    12 81,80 73,60 58/61 35 19-20-22-24-25-28-30-32-35
CATENA mm   13 87,80 79,53 60/64/67 35 19-20-22-24-25-28-30-32-35-38
passo 19,05   14 93,80 85,61 65/70 35 19-20-22-24-25-28-30-32-35-38-40-42
largh interna 11,68   15 99,80 91,63 65/70/75 35 19-20-22-24-25-28-30-32-35-38-40-42
diam rullo 12,07   16 105,80 97,65 70/80 35 19-20-22-24-25-28-30-32-35-38-40-42
spessore corona B1 11,10   17 111,90 103,67 70/80 35 25-28-30-32-35-38-40-42
  18 117,90 109,71 70/80 35 25-28-30-32-35-38-40-42
materiale C45   19 123,90 115,75 70/80 35 25-28-30-32-35-38-40-42-45-48-50
  20 130,00 121,78 70/80 35 25-28-30-32-35-38-40-42-45-48-50
  21 136,00 127,82 70/80/90 40 25-28-30-32-35-38-40-42-45-48-50
  22 142,00 133,86 70/80/90 40 25-28-30-32-35-38-40-42-45-48-50
  23 148,10 139,90 70/80/90 40 25-28-30-32-35-38-40-42-45-48-50
  24 154,10 145,94 70/80/90 40 25-28-30-32-35-38-40-42-45-48-50
  25 160,20 152,00 70/80/90 40 25-28-30-32-35-38-40-42-45-48-50


1"x17,02

   Z de dp dm A diametro fori (D1)
25,4 x 17,02 mm   11 101,70 90,14 61/65/67 40 25-28-30-32-35-38-40-42
16 B-1   12 109,70 98,14 69 40 25-28-30-32-35-38-40-42
    13 117,70 106,12 70/78 40 25-28-30-32-35-38-40-42-45-48-50
CATENA mm   14 125,70 114,15 70/80/84 40 25-28-30-32-35-38-40-42-45-48-50
passo 25,40   15 133,70 122,17 70/80/92 40 25-28-30-32-35-38-40-42-45-48-50
largh interna 17,02   16 141,80 130,20 80/100 45 25-28-30-32-35-38-40-42-45-48-50
diam rullo 25,88   17 149,80 138,22 80/100 45 25-28-30-32-35-38-40-42-45-48-50
spessore corona B1 16,20   18 157,80 146,28 80/100 45 25-28-30-32-35-38-40-42-45-48-50
  19 165,90 154,33 80/100 45 25-28-30-32-35-38-40-42-45-48-50
materiale C45   20 173,90 162,38 80/100 45 25-28-30-32-35-38-40-42-45-48-50
  21 182,00 170,43 80/100/110 50 25-28-30-32-35-38-40-42-45-48-50
  22 190,10 178,48 80/100/110 50 25-28-30-32-35-38-40-42-45-48-50
  23 198,10 186,53 80/100/110 50 25-28-30-32-35-38-40-42-45-48-50
  24 206,20 194,59 80/100/110 50 25-28-30-32-35-38-40-42-45-48-50
  25 214,20 202,66 80/100/110 50 25-28-30-32-35-38-40-4245--48-50
Umberto Saccone Mar, 20/05/2014 - 18:11

Kettenrader mit geharteten zahnen fur rollenketten DIN 8187

Kettenrader mit geharteten zahnen fur rollenketten DIN 8187

Pignoni semplici per catena a rulli temperati ad induzione (HRC 50)

3/8"x7/32"

 einfach

1/2"x5/16"

 semplice
9,525 x 5,72 mm   Z de dp dm D1 A   12,7 x 7,75 mm   Z de dp dm D1 A
06B – 1   13 43,50 39,80 28,00 8,00 25,00   08B – 1   12 53,90 49,07 33,00 10,00 28,00
    14 46,50 42,80 31,00 8,00 25,00       13 57,90 53,06 37,00 10,00 28,00
CATENA mm   15 49,50 45,81 34,00 8,00 25,00   CATENA mm   14 61,90 57,07 41,00 10,00 28,00
passo 9,525   16 52,50 48,82 37,00 10,00 28,00   passo 12,70   15 65,90 61,09 45,00 10,00 28,00
    17 55,50 51,83 40,00 10,00 28,00       16 69,90 65,10 50,00 12,00 28,00
diametro rollen 6,35   18 58,60 54,85 43,00 10,00 28,00   diametro rullo 8,51   17 74,00 69,11 52,00 12,00 28,00
    19 61,60 57,87 45,00 10,00 28,00       18 78,00 73,14 56,00 12,00 28,00
  20 64,60 60,89 46,00 10,00 28,00     19 82,00 77,16 60,00 12,00 28,00
PIGNONE mm   21 67,60 63,91 48,00 12,00 28,00   PIGNONE mm   20 86,00 81,19 64,00 12,00 28,00
r3 10,00   22 70,60 66,93 50,00 12,00 28,00   r3 13,00   21 90,10 85,22 68,00 14,00 28,00
C 1,00   23 73,70 69,95 52,00 12,00 28,00   C 1,30   22 94,10 89,24 70,00 14,00 28,00
B1 5,30   24 76,70 72,97 54,00 12,00 28,00   B1 7,20   23 98,10 93,27 70,00 14,00 28,00
    25 79,70 76,00 57,00 12,00 28,00       24 102,10 97,29 70,00 14,00 28,00
  30 94,80 92,12 60,00 12,00 30,00     25 106,20 101,33 70,00 14,00 28,00
    30 126,30 121,50 80,00 16,00 30,00


5/8"x3/8"

 semplice

3/4"x7/16"

 semplice
15,875 x 9,65 mm   Z de dp dm D1 A   19,05 x 11,68 mm   Z de dp dm D1 A
10B – 1   12 68,20 61,34 42,00 12,00 30,00   12B - 1   12 81,80 73,60 52,00 16,00 35,00
    13 73,20 66,32 47,00 12,00 30,00       13 87,80 79,59 58,00 16,00 35,00
CATENA mm   14 78,20 71,34 52,00 12,00 30,00   CATENA mm   14 93,80 85,61 64,00 16,00 35,00
passo 15,875   15 83,20 76,36 57,00 12,00 30,00   passo 19,05   15 99,80 91,63 70,00 16,00 35,00
    16 88,30 81,37 60,00 12,00 30,00       16 105,80 97,65 75,00 16,00 35,00
diametro rullo 10,16   17 93,30 86,39 60,00 12,00 30,00   diametro rullo 12,07   17 111,90 103,67 80,00 16,00 35,00
    18 98,30 91,42 70,00 14,00 30,00       18 117,90 109,71 80,00 16,00 35,00
  19 103,30 96,45 70,00 14,00 30,00     19 123,00 115,75 80,00 16,00 35,00
PIGNONE mm   20 108,40 101,49 75,00 14,00 30,00   PIGNONE mm   20 130,00 121,78 80,00 16,00 35,00
r3 16,00   21 113,40 106,52 75,00 16,00 30,00   r3 19,00   21 136,00 127,82 90,00 20,00 40,00
C 1,60   22 118,40 111,55 80,00 16,00 30,00   C 2,00   22 142,00 133,86 90,00 20,00 40,00
B1 9,10   23 123,50 116,58 80,00 16,00 30,00   B1 11,10   23 148,10 139,90 90,00 20,00 40,00
    24 128,50 121,62 80,00 16,00 30,00       24 154,10 145,94 90,00 20,00 40,00
  25 133,60 126,66 80,00 16,00 30,00     25 160,20 152,00 90,00 20,00 40,00
  30 158,80 151,87 90,00 20,00 35,00     30 190,40 182,25 95,00 20,00 40,00


1"x17,02

 semplice
25,4 x 17,02 mm   Z de dp dm D1 A
16B – 1   12 109,70 98,14 69,00 16,00 40,00
    13 117,70 106,12 78,00 16,00 40,00
CATENA mm   14 125,70 114,15 84,00 16,00 40,00
passo 25,40   15 133,70 122,17 92,00 16,00 40,00
    16 141,80 130,20 100,00 20,00 45,00
diametro rullo 15,88   17 149,80 138,22 100,00 20,00 45,00
    18 157,80 146,28 100,00 20,00 45,00
  19 165,90 154,33 100,00 20,00 45,00
PIGNONE mm   20 173,90 162,38 100,00 20,00 45,00
r3 26,00   21 182,00 170,43 110,00 20,00 50,00
C 2,50   22 190,10 178,48 110,00 20,00 50,00
B1 16,20   23 198,10 186,53 110,00 20,00 50,00
    24 206,20 194,59 110,00 20,00 50,00
  25 214,20 202,66 110,00 20,00 50,00
  30 254,60 243,00 120,00 20,00 50,00
Umberto Saccone Mar, 20/05/2014 - 18:32

Kettenrader einfach rostfrei fur rollenketten DIN 8187

Kettenrader einfach rostfrei fur rollenketten DIN 8187

Pignoni semplici per catena a rulli in acciaio Inox

3/8"x7/32"

 semplice

1/2"x5/16"

 semplice
9,525 x 5,72 mm   Z de dp dm D1 A   12,7 x 7,75 mm   Z de dp dm D1 A
06B – 1   13 43,50 39,80 28,00 8,00 25,00   08B – 1   12 53,90 49,07 33,00 10,00 28,00
    14 46,50 42,80 31,00 8,00 25,00       13 57,90 53,06 37,00 10,00 28,00
CATENA mm   15 49,50 45,81 34,00 8,00 25,00   CATENA mm   14 61,90 57,07 41,00 10,00 28,00
passo 9,525   16 52,50 48,82 37,00 10,00 28,00   passo 12,70   15 65,90 61,09 45,00 10,00 28,00
    17 55,50 51,83 40,00 10,00 28,00       16 69,90 65,10 50,00 12,00 28,00
diametro rullo 6,35   18 58,60 54,85 43,00 10,00 28,00   diametro rullo 8,51   17 74,00 69,11 52,00 12,00 28,00
    19 61,60 57,87 45,00 10,00 28,00       18 78,00 73,14 56,00 12,00 28,00
  20 64,60 60,89 46,00 10,00 28,00     19 82,00 77,16 60,00 12,00 28,00
PIGNONE mm   21 67,60 63,91 48,00 12,00 28,00   PIGNONE mm   20 86,00 81,19 64,00 12,00 28,00
r3 10,00   23 73,70 69,95 52,00 12,00 28,00   r3 13,00   21 90,10 85,22 68,00 14,00 28,00
C 1,00   25 79,70 76,00 57,00 12,00 28,00   C 1,30   23 98,10 93,27 70,00 14,00 28,00
B1 5,30   30 94,80 92,12 60,00 12,00 30,00   B1 7,20   25 106,20 101,33 70,00 14,00 28,00
    30 126,30 121,50 80,00 16,00 30,00


5/8"x3/8"

 semplice

3/4"x7/16"

 semplice
15,875 x 9,65 mm   Z de dp dm D1 A   19,05 x 11,68 mm   Z de dp dm D1 A
10B – 1   12 68,20 61,34 42,00 12,00 30,00   12B - 1   12 81,80 73,60 52,00 16,00 35,00
    13 73,20 66,32 47,00 12,00 30,00       13 87,80 79,59 58,00 16,00 35,00
CATENA mm   14 78,20 71,34 52,00 12,00 30,00   CATENA mm   14 93,80 85,61 64,00 16,00 35,00
passo 15,875   15 83,20 76,36 57,00 12,00 30,00   passo 19,05   15 99,80 91,63 70,00 16,00 35,00
    16 88,30 81,37 60,00 12,00 30,00       16 105,80 97,65 75,00 16,00 35,00
diametro rullo 10,16   17 93,30 86,39 60,00 12,00 30,00   diametro rullo 12,07   17 111,90 103,67 80,00 16,00 35,00
    18 98,30 91,42 70,00 14,00 30,00       18 117,90 109,71 80,00 16,00 35,00
  19 103,30 96,45 70,00 14,00 30,00     19 123,00 115,75 80,00 16,00 35,00
PIGNONE mm   20 108,40 101,49 75,00 14,00 30,00   PIGNONE mm   20 130,00 121,78 80,00 16,00 35,00
r3 16,00   21 113,40 106,52 75,00 16,00 30,00   r3 19,00   21 136,00 127,82 90,00 20,00 40,00
C 1,60   23 123,50 116,58 80,00 16,00 30,00   C 2,00   23 148,10 139,90 90,00 20,00 40,00
B1 9,10   25 133,60 126,66 80,00 16,00 30,00   B1 11,10   25 160,20 152,00 90,00 20,00 40,00
    30 158,80 151,87 90,00 20,00 35,00


1"x17,02

 semplice
25,4 x 17,02 mm   Z de dp dm D1 A
16B – 1   12 109,70 98,14 69,00 16,00 40,00
    13 117,70 106,12 78,00 16,00 40,00
CATENA mm   14 125,70 114,15 84,00 16,00 40,00
passo 25,40   15 133,70 122,17 92,00 16,00 40,00
    16 141,80 130,20 100,00 20,00 45,00
diametro rullo 15,88   17 149,80 138,22 100,00 20,00 45,00
    18 157,80 146,28 100,00 20,00 45,00
  19 165,90 154,33 100,00 20,00 45,00
PIGNONE mm   20 173,90 162,38 100,00 20,00 45,00
r3 26,00   21 182,00 170,43 110,00 20,00 50,00
C 2,50
B1 16,20
Umberto Saccone Mar, 20/05/2014 - 18:35

Cast iron sprockets for roller chains DIN 8187

Cast iron sprockets for roller chains DIN 8187

Pignoni per catene a rulli in ghisa

3/8"x7/32"

 semplice doppio triplo
9,525 x 5,72 mm PIGNONE mm   Z de dp dm D1 A dm D2 A dm D3 A
06B – 1 – 2 – 3 r3 10,00   38 119,00 115,34 70,00 20,00 32,00
  C 1,00   45 141,10 136,54 70,00 20,00 32,00 80,00 20,00 40,00 90,00 24,00 56,00
CATENA mm B1 5,30   57 177,50 172,91 70,00 20,00 32,00 80,00 20,00 40,00 90,00 24,00 56,00
passo 9,525 b1 5,20   76 235,10 230,49 70,00 20,00 35,00 80,00 20,00 40,00 100,00 24,00 56,00
  B2 15,40   95 292,70 288,08 80,00 20,00 40,00 90,00 20,00 45,00 100,00 24,00 56,00
diametro rullo 6,35 B3 25,60   114 350,30 345,68 80,00 20,00 40,00 95,00 20,00 45,00 100,00 24,00 56,00


1/2" x 5/16"

 semplice doppio triplo
12,7 x 7,75 mm PIGNONE mm   Z de dp dm D1 A dm D2 A dm D3 A
08B – 1 – 2 – 3 r3 13,00   38 158,60 153,80 70,00 24,00 40,00 90,00 24,00 50,00 100,00 24,00 60,00
  C 1,30   45 188,60 182,07 70,00 24,00 40,00 90,00 24,00 50,00 100,00 24,00 60,00
CATENA mm B1 7,20   57 237,10 230,54 70,00 24,00 40,00 90,00 24,00 50,00 100,00 24,00 60,00
passo 12,70 b1 7,00   76 313,90 307,33 80,00 24,00 40,00 100,00 24,00 56,00 100,00 24,00 60,00
  B2 21,00   95 390,70 384,11 80,00 24,00 45,00 100,00 24,00 56,00 120,00 24,00 67,00
diametro rullo 8,51 B3 34,90   114 467,40 460,90 80,00 24,00 45,00 100,00 24,00 63,00


5/8" x 3/8"

 semplice doppio triplo
15,875 x 9,65 mm PIGNONE mm   Z de dp dm D1 A dm D2 A dm D3 A
10B – 1 – 2 – 3 r3 16,00   38 199,10 192,24 80,00 24,00 40,00 100,00 30,00 50,00 100,00 32,00 60,00
  C 1,60   45 236,00 227,58 80,00 24,00 40,00 100,00 30,00 50,00 100,00 32,00 60,00
CATENA mm B1 9,10   57 296,60 288,18 90,00 24,00 45,00 100,00 30,00 56,00 100,00 32,00 63,00
passo 15,875 b1 9,00   76 392,50 384,16 90,00 24,00 50,00 100,00 30,00 63,00 110,00 35,00 67,00
  B2 25,50   95 488,50 480,14 100,00 24,00 56,00 110,00 30,00 63,00 125,00 35,00 70,00
diametro rullo 10,16 B3 42,10   114 584,50 576,13 100,00 24,00 56,00 125,00 30,00 70,00 125,00 35,00 80,00


3/4" x 7/16"

 semplice doppio triplo
19,05 x 11,68 mm PIGNONE mm   Z de dp dm D1 A dm D2 A dm D3 A
12B – 1 – 2 – 3 r3 19,00   38 238,90 230,69 100,00 24,00 56,00 110,00 25,00 63,00 115,00 30,00 70,00
  C 2,00   45 283,20 273,10 100,00 24,00 56,00 110,00 30,00 63,00 140,00 30,00 70,00
CATENA mm B1 11,10   57 355,90 345,84 100,00 30,00 56,00 120,00 30,00 63,00 140,00 40,00 70,00
passo 19,050 b1 10,80   76 471,10 460,99 100,00 30,00 56,00 135,00 30,00 63,00 160,00 40,00 75,00
  B2 30,30   95 586,20 576,17 100,00 30,00 65,00 135,00 30,00 70,00 170,00 40,00 82,00
diametro rullo 12,07 B3 49,80   114 701,40 691,36 100,00 30,00 65,00 135,00 45,00 70,00 170,00 50,00 82,00


1" x 17,02

 semplice doppio triplo
25,4 x 17,02 mm PIGNONE mm   Z de dp dm D1 A dm D2 A dm D3 A
16B – 1 – 2 – 3 r3 26,00   38 319,20 307,59 110,00 30,00 65,00 140,00 40,00 75,00 160,00 45,00 100,00
  C 2,50   45 377,90 364,12 125,00 30,00 70,00 150,00 40,00 75,00 160,00 45,00 100,00
CATENA mm B1 16,20   57 474,90 461,07 125,00 35,00 70,00 170,00 40,00 90,00 180,00 45,00 100,00
passo 25,400 b1 15,80   76 628,40 614,65 140,00 35,00 80,00 175,00 40,00 95,00 200,00 45,00 110,00
  B2 47,70   95 782,00 768,22 140,00 40,00 80,00 175,00 45,00 95,00 200,00 50,00 110,00
diametro rullo 15,88 B3 79,60   114 935,60 921,81 150,00 40,00 80,00 180,00 45,00 95,00 200,00 50,00 115,00


1" 1/4 x 3/4"

 semplice doppio triplo
31,75 x 19,56 mm PIGNONE mm   Z de dp dm D1 A dm D2 A dm D3 A
20B – 1 – 2 – 3 r3 32,00   38 399,40 384,49 125,00 35,00 70,00 140,00 45,00 90,00 180,00 50,00 115,00
  C 3,50   57 592,30 576,36 135,00 40,00 80,00 170,00 50,00 100,00 180,00 50,00 130,00
CATENA mm B1 18,50   76 784,30 768,32 140,00 50,00 90,00 180,00 50,00 110,00 200,00 50,00 140,00
passo 31,750 b1 18,20
  B2 54,60
diametro rullo 19,05 B3 91,00


1" 1/2 x 1"

 semplice doppio triplo
38,1 x 25,4 mm PIGNONE mm   Z de dp dm D1 A dm D2 A dm D3 A
24B – 1 – 2 – 3 r3 38,00   38 476,50 461,39 140,00 45,00 90,00 180,00 45,00 100,00 200,00 50,00 150,00
  C 4,00   57 707,50 691,63 160,00 45,00 100,00 200,00 50,00 110,00 200,00 55,00 150,00
CATENA mm B1 24,10   76 939,00 921,98 180,00 45,00 100,00 220,00 55,00 120,00
passo 38,100 b1 23,60
  B2 72,00
diametro rullo 25,40 B3 120,30

Fornibili, a richiesta, da passo 3/8"x7/32" a 3"x48,46 mm. nella versione semplice, doppia e tripla con le seguenti dentature: z = 38,40,45,55,57,76,95,114.

Umberto Saccone Vie, 16/05/2014 - 15:09

Pignoni per catene a rulli in nylon DIN 8187

Pignoni per catene a rulli in nylon DIN 8187

Il NYLON 6 al 30% fibra di vetro colore grigio metalizzato da noi impiegato è caratterizzato da ottime proprietà meccaniche e termiche, nonchè da una buona stabilità dimensionale. La ditta fornitrice ci ha consigliato l'utilizzo di questo nylon in quanto dalle esperienze pratiche acquisite è risultato il tipo più indicato per lo specifico utilizzo, quello degli ingranaggi.

Le caratteristiche tecniche forniteci sono le seguenti:

  • temperatura d'uso: 0°/+130° C (temperatura d'uso massima in continuo) +170° C (temperatura massima d'uso intermittente)
  • resistenza alla flessione: 130*/230 N/mm2
  • durezza Rockwell scala R: 112*/122
  • resistenza urto izod con intaglio: 170* J/m
  • coefficiente dilatazione termica lineare: 3.5 x 10-5 C-1
  • assorbimento d'acqua in aria umida: 2,2 ÷ 2,7 %
  • resistenza alla trazione: 100*/160 N/mm2
  • allungamento a rottura: 3÷4* %
  • rigidità dielettrica: 40* KV/mm
  • resistenza di volume: 4 x 1011* ohm x cm

* = stato condizionato

La nostra ditta è in grado di fornire anche piccoli quantitativi con consegna rapida grazie alla nostra disponibilità a magazzino.

Siamo in grado, a richieste su disegno, di fornire tipi speciali lavorati all'utensile, per esempio: foro con cava per chiavette, smussi, filettature di fissaggio, mozzi a forma particolare, ingranaggi con moduli particolari fuori catalogo.Pignoni per catene a rulli in nylon

3/8"x7/32"



1/2"x5/16"

 semplice doppio
9,525 X 5,72 mm semplice doppio triplo   12,7 x 7,75 mm Z de dp D E F D E F
06B – 1 – 2 – 3 Z de dp D E F D E F D E F   08B – 1 – 2 – 3   8 38,0 33,18 20 10 25
CATENA   8 28,6 24,89 15 8 20               CATENA   10 45,9 41,10 26 10 28
mm   10 34,5 30,82 20 8 20               mm   12 53,9 49,07 32 10 28
passo 9,525   12 40,5 36,80 25 8 25               passo 12,7   13 57,9 53,06 37 10 28
largh intern 5,72   13 43,5 39,80 28 8 25               largh intern 7,75   14 61,9 57,07 41 10 28 42 12 35
diam rullo 6,35   14 46,5 42,80 30 8 25               diam rullo 8,51   15 65,9 61,09 45 10 28 46 12 35
    15 49,5 45,81 34 10 25                   16 69,9 65,10 45 11 28
PIGNONE   16 52,5 48,82 35 10 28               PIGNONE   17 74,0 69,11 50 11 28
mm   17 55,5 51,83 35 10 28               mm   18 78,0 73,14 50 11 28
R 10   18 58,6 54,85 43 10 28               R 13   19 82,0 77,16 60 11 28
C 1   19 61,6 57,87 44 12 28               C 1,3   20 86,0 81,19 50 11 28
G 5,3   20 64,6 60,89 44 12 28               G 7,2   21 90,1 85,22 50 11 28
    21 67,6 63,91 48 12 28 52 16 40 52 16 40       22 94,1 89,24 70 14 28
  22 70,6 66,93 50 12 28                 24 102,1 97,29 70 14 28
  24 76,7 72,97 54 12 28                 25 106,2 101,30 70 14 28
  25 79,7 76,00 57 12 28                 27 114,2 109,40 70 16 30
  27 85,7 82,04 63 12 28                 28 118,3 113,40 70 16 29
  28 88,8 85,07 66 12 28                 30 126,3 121,50 80 16 30
  30 94,8 91,12 40 12 28                 36 150,6 145,70 90 16 35
  36 113,0 109,2 70 16 30                 38 158,6 153,80 90 16 35
  48 150,2 145,6 60 16 30


1/2"x5/16"

 semplice doppio triplo

5/8"x3/8"

 semplice
12,7 x 7,75 mm   Z de dp D E F D E F D E F   15,875 x 9,65 mm   Z de dp D E F
08B – 1 – 2 – 3   8 38,0 33,18 20 10 25               10B – 1 – 2 – 3   10 58,3 51,37 35 10 25
CATENA   10 45,9 41,10 26 10 28               CATENA   12 68,2 61,34 42 12 30
mm   12 53,9 49,07 32 10 28               mm   13 73,2 66,32 47 12 30
passo 12,7   13 57,9 53,06 37 10 28               passo 15,875   15 83,2 76,36 50 14 30
largh intern 7,75   14 61,9 57,07 41 10 28 42 12 35 42 12 35   largh intern 9,650   17 93,3 86,39 65 14 30
diam rullo 8,51   15 65,9 61,09 45 10 28 46 12 35 46 12 35   diam rullo 10,160   20 108,4 101,49 75 14 30
  16 69,9 65,10 45 11 28                   25 133,6 126,66 80 16 30
PIGNONE   17 74,0 69,11 50 11 28               PIGNONE   30 158,8 151,87 90 20 35
mm   18 78,0 73,14 50 11 28               mm
R 13   19 82,0 77,16 60 11 28               R 16
C 1,3   20 86,0 81,19 50 11 28               C 1,6
G 7,2   21 90,1 85,22 50 11 28               G 9,1
    22 94,1 89,24 70 14 28
  24 102,1 97,29 70 14 28
  25 106,2 101,30 70 14 28
  27 114,2 109,40 70 16 30
  28 118,3 113,40 70 16 29
  30 126,3 121,50 80 16 30
  36 150,6 145,70 90 16 35
  38 158,6 153,80 90 16 35

N.B. Gli ingranaggi standard-industriali in nylon sono stampati ad iniezione perciò possono presentare delle imperfezioni nel granulo interno.

Umberto Saccone Mié, 31/10/2012 - 17:08

Corone e pignoni per catene da trasporto

Corone e pignoni per catene da trasporto Umberto Saccone Dom, 28/10/2012 - 09:02

Kettenrader fur forderketten

Kettenrader fur forderketten

Pignoni per catene da trasporto in Fe con mozzo saldato

50 x 25

 semplice

50 x 31

 semplice
50 x 25 mm   Z de dp dm D1 A   50 x 31 mm   Z de dp dm D1 A
    6 121,00 100,00 58,00 20,00 40,50       6 120,00 100,00 58,00 20,00 43,50
  7 136,00 115,24 58,00 20,00 40,50     7 135,00 115,24 58,00 20,00 43,50
CATENA mm   8 151,50 130,65 58,00 20,00 40,50   CATENA mm   8 150,50 130,65 58,00 20,00 43,50
passo 50,00   9 167,00 146,20 58,00 20,00 40,50   passo 50,00   9 166,00 146,20 58,00 20,00 43,50
diametro rullo 25,00   10 183,00 161,80 88,00 25,00 45,50   diametro rullo 31,00   10 182,00 161,80 88,00 25,00 48,50
  11 198,50 177,50 88,00 25,00 45,50     11 197,50 177,50 88,00 25,00 48,50
  12 214,00 193,20 88,00 25,00 45,50     12 213,00 193,20 88,00 25,00 48,50
  13 230,00 208,95 88,00 25,00 45,50     13 229,00 208,95 88,00 25,00 48,50
PIGNONE mm   14 245,50 224,70 88,00 25,00 45,50   PIGNONE mm   14 244,50 224,70 88,00 25,00 48,50
r3 50,00   15 261,50 240,45 88,00 25,00 45,50   r3 50,00   15 260,50 240,45 88,00 25,00 48,50
C 3,00   16 277,50 256,30 118,00 30,00 60,50   C 3,00   16 276,50 256,30 118,00 30,00 63,50
B1 10,50   17 293,00 272,11 118,00 30,00 60,50   B1 13,50   17 292,00 272,11 118,00 30,00 63,50
    18 309,00 287,95 118,00 30,00 60,50       18 308,00 287,95 118,00 30,00 63,50
  19 325,00 303,80 118,00 30,00 60,50     19 324,00 303,80 118,00 30,00 63,50
  20 340,50 319,60 118,00 30,00 60,50     20 339,50 319,60 118,00 30,00 63,50
  21 356,50 335,45 118,00 30,00 60,50     21 355,50 335,45 118,00 30,00 63,50
  22 372,50 351,35 118,00 30,00 60,50     22 371,50 351,35 118,00 30,00 63,50
  23 388,00 367,20 118,00 30,00 60,50     23 387,00 367,20 118,00 30,00 63,50
  24 404,00 383,05 118,00 30,00 60,50     24 403,00 383,05 118,00 30,00 63,50
  25 420,00 398,95 118,00 30,00 60,50     25 419,00 398,95 118,00 30,00 63,50
  28 467,50 446,55 133,00 30,00 62,00     26 435,00 414,80 133,00 30,00 65,00
  30 499,50 478,35 133,00 30,00 62,00     28 466,50 446,55 133,00 30,00 65,00
  35 579,00 557,80 133,00 30,00 62,00     30 498,50 478,35 133,00 30,00 65,00
  38 626,50 605,45 133,00 30,00 62,00     32 530,00 510,10 133,00 30,00 65,00
        38 625,50 605,45 133,00 30,00 65,00


50,8 x 30

 semplice

75 x 25

 semplice
50,8 x 30 mm   Z de dp dm D1 A   75 x 25 mm   Z de dp dm D1 A
    8 149,00 132,74 58,00 20,00 39,00       8 211,00 195,98 88,00 25,00 45,50
  10 182,00 164,39 88,00 20,00 44,00     10 258,00 242,70 118,00 25,00 60,50
CATENA mm   12 214,00 196,27 88,00 25,00 44,00   CATENA mm
passo 50,80   14 247,00 228,29 88,00 25,00 44,00   passo 75,00
    16 279,00 260,39 118,00 30,00 59,00
diametro rullo 30,00       diametro rullo 25,00

PIGNONE mm     PIGNONE mm
r3 50,00     r3 50,00
C 3,00     C 3,00
B1 8,80     B1 10,50


75 x 31

 semplice

100 x 31

 semplice
75 x 31 mm   Z de dp dm D1 A   100 x 31 mm   Z de dp dm D1 A
    6 168,00 150,00 88,00 25,00 48,50       6 218,00 200,00 88,00 25,00 48,50
  8 215,00 195,98 88,00 25,00 48,50     7 249,00 230,48 88,00 25,00 48,50
CATENA mm   9 238,00 219,30 88,00 25,00 48,50   CATENA mm   8 280,00 261,31 118,00 30,00 63,50
passo 75,00   10 261,00 242,70 118,00 30,00 63,50   passo 100,00   9 311,00 292,40 118,00 30,00 63,50
diametro rullo 31,00   11 286,00 266,25 118,00 30,00 63,50   diametro rullo 31,00   10 342,00 323,61 118,00 30,00 63,50
  12 309,00 289,80 118,00 30,00 63,50     11 375,00 354,95 118,00 30,00 63,50
  13 333,00 313,42 118,00 30,00 63,50     12 406,00 386,40 118,00 30,00 63,50
  14 357,00 337,05 118,00 30,00 63,50     13 437,00 417,90 118,00 30,00 63,50
PIGNONE mm   15 380,00 360,73 118,00 30,00 63,50   PIGNONE mm   14 469,00 449,40 118,00 30,00 63,50
r3 50,00   16 404,00 384,45 133,00 30,00 65,00   r3 50,00   15 500,00 480,97 118,00 30,00 63,50
C 3,00   20 499,00 479,40 133,00 30,00 65,00   C 3,00   16 532,00 512,60 133,00 30,00 65,00
B1 13,50   21 523,00 503,17 133,00 30,00 65,00   B1 13,50


100 x 40

 semplice Pignoni per catene trasporto
100 x 40 mm   Z de dp dm D1 A
    6 220,00 200,00 118,00 25,00 70,00
  7 251,00 230,48 118,00 25,00 70,00
CATENA mm   8 283,00 261,31 118,00 30,00 70,00
passo 100,00   9 314,00 292,40 118,00 30,00 70,00
diametro rullo 40,00   10 345,00 323,61 118,00 30,00 70,00
  11 378,00 354,95 118,00 30,00 70,00
  12 409,00 386,40 118,00 30,00 70,00
  13 441,00 417,90 118,00 30,00 70,00
PIGNONE mm
r3 50,00
C 3,00
B1 20,00



Pignoni per catene da trasporto in ghisa
passo diametro rullo Z dp de B1 dm A     passo diametro rullo Z dp de B1 dm A
mm mm   mm mm mm mm mm     mm mm   mm mm mm mm mm
38,1 12,07 8 99,57 109,00   60 38     75 25,00 13 313,42 330,9 10,5 90 45
38,1 12,07 10 123,32 133,00   65 40     75 25,00 14 337,05 354,5 10,5 90 45
38,1 12,07 12 147,22 157,00   76 45     75 25,00 15 360,67 378,0 10,5 90 45
38,1 25,40 8 99,57 109,00   60 38     75 25,00 16 384,45 401,9 10,5 90 45
38,1 25,40 10 123,32 133,00   65 40     75 25,00 17 408,07 425,0 10,5 100 45
38,1 25,40 12 147,22 157,00   76 45     75 25,00 18 431,92 449,0 10,5 100 45
50 25,00 5 85,05 102,50 10,5 50 30     75 25,00 19 455,70 473,0 10,5 100 45
50 25,00 6 100,20 117,70 10,5 50 30     75 25,00 20 479,40 496,0 10,5 100 45
50 25,00 7 115,25 132,70 10,5 50 30     75 31,00 6 150,00 170,0 13,5 60 40
50 25,00 8 130,60 148,10 10,5 50 30     75 31,00 7 172,87 192,0 13,5 60 40
50 25,00 9 146,20 163,70 10,5 55 35     75 31,00 8 195,90 217,0 13,5 100 50
50 25,00 10 161,89 179,30 10,5 55 35     75 31,00 9 219,30 241,0 13,5 70 40
50 25,00 11 177,50 195,00 10,5 55 35     75 31,00 10 242,77 264,0 13,5 75 40
50 25,00 12 193,20 210,70 10,5 60 35     75 31,00 11 266,25 287,0 13,5 75 40
50 25,00 13 208,95 225,40 10,5 60 40     75 31,00 12 289,80 311,0 13,5 80 40
50 25,00 14 224,70 242,40 10,5 60 40     75 31,00 13 313,42 334,0 13,5 90 45
50 25,00 15 240,45 257,90 10,5 70 45     75 31,00 14 337,05 358,0 13,5 90 45
50 25,00 16 256,30 273,80 10,5 70 45     75 31,00 15 360,67 382,0 13,5 90 45
50 25,00 17 272,05 288,50 10,5 75 50     75 31,00 16 384,45 406,0 13,5 90 45
50 25,00 18 287,95 305,40 10,5 75 50     75 31,00 17 408,07 429,0 13,5 100 45
50 25,00 19 303,80 321,00 10,5 75 50     75 31,00 18 431,92 453,0 13,5 100 45
50 25,00 20 319,60 337,10 10,5 85 50     75 31,00 19 455,70 477,0 13,5 100 45
50 25,00 21 335,45 352,90 10,5 85 50     75 31,00 20 479,40 501,0 13,5 100 45
50 25,00 22 351,30 359,00 10,5 90 50     76,2 12,07 8 199,11 208,0   90 51
50 25,00 23 367,20 375,00 10,5 90 50     76,2 12,07 10 246,58 256,0   90 51
50 25,00 24 383,05 400,00 10,5 95 50     76,2 12,07 12 294,41 305,0   90 51
50 25,00 25 398,95 416,40 10,5 105 60     76,2 25,40 8 199,11 208,0   90 51
50 25,00 26 414,80 432,30 10,5 105 60     76,2 25,40 10 246,58 256,0   90 51
50 25,00 28 446,55 464,00 10,5 105 60     76,2 25,40 12 294,41 305,0   90 51
50 25,00 30 478,35 495,80 10,5 105 70     76,2 31,75 8 199,11 215,0   100 51
50 25,00 33 526,05 559,00 10,5 110 70     76,2 31,75 10 246,58 264,0   115 65
50 31,00 5 85,05 105,00 13,8 50 40     76,2 31,75 12 294,58 314,0   115 65
50 31,00 6 100,00 120,00 13,8 60 40     76,2 47,60 8 199,11 218,0   115 70
50 31,00 7 115,24 135,10 13,8 60 40     76,2 47,60 10 246,58 270,0   120 70
50 31,00 8 130,60 152,30 13,8 70 40     76,2 47,60 12 294,41 318,0   135 76
50 31,00 9 146,20 167,00 13,8 70 40     80 30,00   209,05 230,0   80 50
50 31,00 10 161,85 183,50 13,8 70 40     80 30,00   258,96 275,0   90 50
50 31,00 11 177,50 199,00 13,8 70 40     80 30,00   309,12 335,0   100 60
50 31,00 12 193,20 214,90 13,8 70 40     100 25,00 6 200,00 220,0 10,5 70 50
50 31,00 13 208,95 230,60 13,8 70 40     100 25,00 7 230,50 250,5 10,5 70 50
50 31,00 14 224,70 246,40 13,8 70 40     100 25,00 8 261,20 281,2 10,5 80 55
50 31,00 15 240,45 262,10 13,8 70 40     100 25,00 9 292,40 312,4 10,5 90 55
50 31,00 16 256,30 278,00 13,8 70 40     100 25,00 10 323,70 353,7 10,5 90 55
50 31,00 17 272,10 293,80 13,8 90 50     100 25,00 12 355,00 375,0 10,5 90 55
50 31,00 18 287,95 309,60 13,8 90 50     100 31,00 6 200,00 225,0 13,5 70 55
50 31,00 19 303,80 325,00 13,8 90 50     100 31,00 7 230,50 255,0 13,5 70 55
50 31,00 20 319,60 341,30 13,8 100 55     100 31,00 8 261,20 286,0 13,5 80 60
50 31,00 21 335,45 343,00 13,8 100 55     100 31,00 9 292,40 317,2 13,5 90 60
50 31,00 22 351,30 373,00 13,8 100 65     100 31,00 10 323,70 348,5 13,5 90 60
50 31,00 23 367,20 388,90 13,8 100 70     100 31,00 12 355,00 379,8 13,5 90 60
50 31,00 24 383,05 404,70 13,8 105 70     100 40,00 7 230,50 262,5 20,0 65 50
50 31,00 25 398,95 419,70 13,8 120 70     100 40,00 8 261,20 293,0 20,0 70 50
50 31,00 26 414,80 436,00 13,8 120 70     100 40,00 9 292,40 324,4 20,0 75 50
50 31,00 28 446,55 468,20 13,8 120 70     100 40,00 10 323,70 355,7 20,0 80 50
50 31,00 30 478,35 501,10 13,8 120 70     100 40,00 11 355,00 387,0 20,0 85 50
50 31,00 33 526,05 547,70 13,8 120 70     100 42,00 8 261,20 290,0   120 80
50,8 12,07 8 132,74 142,00   76 45     100 42,00 10 323,70 357,0   120 80
50,8 12,07 10 164,43 175,00   80 50     100 42,00 12 386,40 408,0   120 80
50,8 12,07 12 196,27 207,00   90 51     100 42,00 16 512,60 550,0   150 100
50,8 25,40 8 132,74 142,00   76 45     100 50,00 6 200,00 235,0   90 60
50,8 25,40 10 164,43 175,00   80 50     100 50,00 8 261,00 300,0   100 60
50,8 25,40 12 196,27 207,00   90 51     100 50,00 9 292,40 332,0   120 100
50,8 30,00 8 132,68 150,00   80 40     100 50,00 10 323,70 355,0   120 70
50,8 30,00 9 148,53 166,00   80 40     100 50,00 12 386,40 426,0   120 70
50,8 30,00 10 164,43 182,00   80 40     101,6 31,75 8 265,51 281,0   115 65
50,8 30,00 12 196,29 214,00   90 45     101,6 31,75 10 328,78 347,0   115 65
50,8 30,00 18 292,55 310,00   90 45     101,6 31,75 12 392,56 411,0   130 70
50,8 30,00 24 389,17 407,00   100 50     101,6 47,60 8 265,51 286,0   130 70
50,8 31,75 8 132,74 144,00   76 51     101,6 47,60 10 328,78 350,0   130 70
50,8 31,75 10 164,43 182,00   90 51     101,6 47,60 12 392,56 415,0   140 76
50,8 31,75 12 196,27 212,00   100 51     101,6 66,70 8 265,51 290,0   152 85
69 25,00 7 159,04 179,00 10,0 55 38     101,6 66,70 10 328,78 356,0   155 90
69 25,00 8 180,22 200,00 10,0 60 38     101,6 66,70 12 392,56 420,0   165 95
69 25,00 9 201,75 222,00 10,0 60 38     152,4 31,75 8 398,25 415,0   130 70
69 25,00 10 223,35 243,00 10,0 65 40     152,4 31,75 10 493,31 515,0   130 70
69 25,00 11 244,95 265,00 10,0 70 40     152,4 31,75 12 588,82 608,0   135 76
75 25,00 6 150,00 167,50 10,5 60 35     152,4 47,60 8 398,25 418,0   140 76
75 25,00 7 172,87 190,30 10,5 60 35     152,4 47,60 10 493,31 514,3   150 80
75 25,00 8 195,90 213,40 10,5 65 35     152,4 47,60 12 588,82 612,0   165 90
75 25,00 9 219,30 236,80 10,5 70 35     152,4 66,70 8 398,25 423,0   165 95
75 25,00 10 242,77 260,20 10,5 75 40     152,4 66,70 10 493,25 520,0   170 95
75 25,00 11 266,25 283,70 10,5 75 40     152,4 66,70 12 588,82 617,0   195 130
75 25,00 12 289,80 307,30 10,5 75 40
Umberto Saccone Mar, 20/05/2014 - 18:44

Kettenradscheiben fur forderketten

Kettenradscheiben fur forderketten

50 x 25

 semplice

50 x 31

 semplice
50 x 25 mm   Z de dp D1   50 x 31 mm   Z de dp D1
    6 121,00 100,00 20,00       6 120,00 100,00 20,00
  7 136,00 115,24 20,00     7 135,00 115,24 20,00
CATENA mm   8 151,50 130,65 20,00   CATENA mm   8 150,50 130,65 20,00
passo 50,00   9 167,00 146,20 20,00   passo 50,00   9 166,00 146,20 20,00
diametro rullo 50,00   10 183,00 161,80 25,00   diametro rullo 31,00   10 182,00 161,80 25,00
  11 198,50 177,50 25,00     11 197,50 177,50 25,00
  12 214,00 193,20 25,00     12 213,00 193,20 25,00
  13 230,00 208,95 25,00     13 229,00 208,95 25,00
PIGNONE mm   14 245,50 224,70 25,00   PIGNONE mm   14 244,50 224,70 25,00
r3 50,00   15 261,50 240,45 25,00   r3 50,00   15 260,50 240,45 25,00
C 3,00   16 277,50 256,30 30,00   C 3,00   16 276,50 256,30 30,00
B1 10,50   17 293,00 272,11 30,00   B1 13,50   17 292,00 272,11 30,00
materiale: Fe   18 309,00 287,95 30,00   materiale: Fe   18 308,00 287,95 30,00
  19 325,00 303,80 30,00     19 324,00 303,80 30,00
    20 340,50 319,60 30,00       20 339,50 319,60 30,00
  21 356,50 335,45 30,00     21 355,50 335,45 30,00
  22 372,50 351,35 30,00     22 371,50 351,35 30,00
  23 388,00 367,20 30,00     23 387,00 367,20 30,00
  24 404,00 383,05 30,00     24 403,00 383,05 30,00
  25 420,00 398,95 30,00     25 419,00 398,95 30,00
  28 467,50 446,55 30,00     26 435,00 414,80 30,00
  30 499,50 478,35 30,00     28 466,50 446,55 30,00
  35 579,00 557,80 30,00     30 498,50 478,35 30,00
  38 626,50 605,45 30,00     32 530,00 510,10 30,00
        38 625,50 605,45 30,00


50,8 x 30

 semplice

75 x 25

 semplice
50,8 x 30 mm   Z de dp D1   75 x 25 mm   Z de dp D1
    8 149,00 132,74 20,00       8 211,00 195,98 25,00
  10 182,00 164,39 20,00     10 258,00 242,70 25,00
CATENA mm   12 214,00 196,27 25,00   CATENA mm
passo 50,80   14 247,00 228,29 25,00   passo 75,00
diametro rullo 30,00   16 279,00 260,39 30,00   diametro rullo 25,00

PIGNONE mm     PIGNONE mm
r3 50,00     r3 50,00
C 3,00     C 3,00
B1 8,80     B1 10,50
materiale: Fe     materiale: Fe


75 x 31

 semplice

100 x 31

 semplice
75 x 31 mm   Z de dp D1   100 x 31 mm   Z de dp D1
    6 168,00 150,00 25,00       6 218,00 200,00 25,00
  8 215,00 195,98 25,00     7 249,00 230,48 25,00
CATENA mm   9 238,00 219,30 25,00   CATENA mm   8 280,00 261,31 30,00
passo 75,00   10 261,00 242,70 30,00   passo 100,00   9 311,00 292,40 30,00
diametro rullo 31,00   11 286,00 266,25 30,00   diametro rullo 31,00   10 342,00 323,61 30,00
  12 309,00 289,80 30,00     11 375,00 354,95 30,00
  13 333,00 313,42 30,00     12 406,00 386,40 30,00
  14 357,00 337,05 30,00     13 437,00 417,90 30,00
PIGNONE mm   15 380,00 360,73 30,00   PIGNONE mm   14 469,00 449,40 30,00
r3 50,00   16 404,00 384,45 30,00   r3 50,00   15 500,00 480,97 30,00
C 3,00   20 499,00 479,40 30,00   C 3,00   16 532,00 512,60 30,00
B1 13,50   21 523,00 503,17 30,00   B1 13,50
materiale: Fe       materiale: Fe


100 x 40

 semplice Corone per catene trasporto
100 x 40 mm   Z de dp D1
    6 220,00 200,00 25,00
  7 251,00 230,48 25,00
CATENA mm   8 283,00 261,31 30,00
passo 100,00   9 314,00 292,40 30,00
diametro rullo 40,00   10 345,00 323,61 30,00
  11 378,00 354,95 30,00
  12 409,00 386,40 30,00
  13 441,00 417,90 30,00
PIGNONE mm
r3 50,00
C 3,00
B1 20,00
materiale: Fe
Umberto Saccone Mar, 20/05/2014 - 18:43

Pignoni tendicatena completi di cuscinetto a sfere

Pignoni tendicatena completi di cuscinetto a sfere Umberto Saccone Mié, 31/10/2012 - 17:42

Pinones tensores completos con cojinete DIN 8187

Pinones tensores completos con cojinete DIN 8187

Pignoni tendicatena completi di cuscinetto a sfere

passo ISO Z de dp B1 A D1 F H J
8x1/8" 05B-1 23 62,20 58,75 2,8 7,0 16 40 18,3 12
3/8"x7/32" 06B-1 15 49,50 45,81
3/8"x7/32" 06B-1 20 64,30 60,89 5,3 7,0 16 40 18,3 12
3/8"x7/32" 06B-1 21 67,60 63,91 5,3 5,3 16 40 18,3 12
3/8"x7/32" 06B-1 22 70,60 66,93 5,3 5,3 16 40 18,3 12
1/2"x1/8" 081-1 18 79,40 73,14 3,0 7,0 16 40 18,3 12
1/2"X3/16" 083-1 15 67,40 61,09 4,5 7,0 16 40 18,3 12
1/2"X3/16" 083-1 16 71,40 65,10 4,5 7,0 16 40 18,3 12
1/2"X3/16" 083-1 18 79,40 73,14 4,5 7,0 16 40 18,3 12
1/2"x5/16" 08B-1 14 61,90 57,07 7,2 7,2 16 40 18,3 12
1/2"x5/16" 08B-1 15 65,50 61,09 7,2 7,2 16 40 18,3 12
1/2"x5/16" 08B-1 16 69,90 65,10 7,2 7,2 16 40 18,3 12
1/2"x5/16" 08B-1 18 78,00 73,14 7,2 7,2 16 40 18,3 12
1/2"x5/16" 08B-1 20 85,80 81,19 7,2 7,2 16 40 18,3 12
1/2"x5/16" 08B-1 21 89,70 85,22 7,2 7,2 16 40 18,3 12
5/8"x3/8" 10B-1 13 73,00 66,32 9,1 9,1 16 40 18,3 12
5/8"x3/8" 10B-1 14 78,20 71,34 9,1 9,1 16 40 18,3 12
5/8"x3/8" 10B-1 15 83,20 76,36 9,1 9,1 16 40 18,3 12
5/8"x3/8" 10B-1 16 88,00 81,37 9,1 9,1 16 40 18,3 12
5/8"x3/8" 10B-1 17 93,30 86,39 9,1 9,1 16 40 18,3 12
5/8"x3/8" 10B-1 18 98,30 91,42 9,1 9,1 16 40 18,3 12
5/8"x3/8" 10B-1 21 113,40 106,52 9,1 9,1 16 40 18,3 12
3/4"x7/16" 12B-1 12 81,50 73,60 11,1 11,1 16 40 18,3 12
3/4"x7/16" 12B-1 13 87,80 79,59 11,1 11,1 16 40 18,3 12
3/4"x7/16" 12B-1 15 99,80 91,63 11,1 11,1 16 40 18,3 12
3/4"x7/16" 12B-1 16 105,50 97,65 11,1 11,1 16 40 18,3 12
1"x17,02 16B-1 12 109,70 98,14 16,2 16,2 20 47 17,7 14
1"x17,02 16B-1 13 117,70 106,12
1"x17,02 16B-1 15 133,00 122,17 16,2 16,2 20 47 17,7 14
1"x17,02 16B-1 17 149,00 138,24 16,2 16,2 20 47 17,7 14
1"1/4x3/4" 20B-1 13 147,70 132,67 18,5 18,5 25 52 21,0 15
1"1/2x1" 24B-1 11 149,00 135,21

● alcuni tipi sono fornibili con denti tempra induzione

● alcuni tipi sono fornibili in materiale plastico

● fornibili nella versione INA e nazionale

Umberto Saccone Dom, 11/05/2014 - 19:00

Pignoni tendicatena completi di cuscinetto a sfere in nylon DIN 8187

Pignoni tendicatena completi di cuscinetto a sfere in nylon DIN 8187

Il NYLON 6 al 30% fibra di vetro colore grigio metalizzato da noi impiegato è caratterizzato da ottime proprietà meccaniche e termiche, nonchè da una buona stabilità dimensionale. La ditta fornitrice ci ha consigliato l'utilizzo di questo nylon in quanto dalle esperienze pratiche acquisite è risultato il tipo più indicato per lo specifico utilizzo, quello degli ingranaggi.

Le caratteristiche tecniche forniteci sono le seguenti:

  • temperatura d'uso: 0°/+130° C (temperatura d'uso massima in continuo) +170° C (temperatura massima d'uso intermittente)
  • resistenza alla flessione: 130*/230 N/mm2
  • durezza Rockwell scala R: 112*/122
  • resistenza urto izod con intaglio: 170* J/m
  • coefficiente dilatazione termica lineare: 3.5 x 10-5 C-1
  • assorbimento d'acqua in aria umida: 2,2 ÷ 2,7 %
  • resistenza alla trazione: 100*/160 N/mm2
  • allungamento a rottura: 3÷4* %
  • rigidità dielettrica: 40* KV/mm
  • resistenza di volume: 4 x 1011* ohm x cm

* = stato condizionato

La nostra ditta è in grado di fornire anche piccolo quantitativi con consegna rapida grazie alla nostra disponibilità a magazzino.

Siamo in grado, a richieste su disegno, di fornire tipi speciali lavorati all'utensile, per esempio: foro con cava per chiavette, smussi, filettature di fissaggio, mozzi a forma particolare, ingranaggi con moduli particolari fuori catalogo.

Pignoni tendicatena completi di cuscinetto a sfere in nylon
passo Z A B C D E H F
8x3 18 42,2 46,07 2,8 16 16 32 10
3/8"x7/32" 15 49,5 45,81 5,2 16 16 40 18
3/8"x7/32" 15 49,5 45,81 5,3 16 16 40 18
3/8"x7/32" 15 49,5 45,81 5,3 16 16 40 18
3/8"x7/32" 21 67,6 63,91 5,3 16 10 30 9
3/8"x7/32" 21 67,6 63,91 5,3 16 16 40 18
3/8"x7/32" 21 67,6 63,91 5,3 16 16 40 18
1/2"x5/16" 13 57,9 53,06 7,2 16 12 32 10
1/2"x5/16" 16 69,9 65,1 7,2 16 10 30 9
1/2"x5/16" 16 69,9 65,1 7,2 16 16 40 18
1/2"x5/16" 16 69,9 65,1 7,2 16 16 40 18
1/2"x5/16" 16 69,9 65,1 7,2 16 17 40 12
1/2"x5/16" 17 74,0 69,11 7,2 16 10 40 18
1/2"x5/16" 17 74,0 69,11 7,2 16 16 40 18
1/2"x5/16" 17 74,0 69,11 7,2 16 16 40 18
1/2"x5/16" 17 74,0 69,11 7,2 16 12 32 10
1/2"x5/16" 18 78,0 73,14 7,2 16 16 40 18
1/2"x5/16" 18 78,0 73,14 7,2 16 16 40 18
5/8"x3/8" 15 83,2 73,36 9,1 16 12 32 10
5/8"x3/8" 15 83,2 73,36 9,1 16 16 40 18
5/8"x3/8" 15 83,2 73,36 9,1 16 16 40 18
5/8"x3/8" 17 93,3 86,39 9,1 16 12 32 10
5/8"x3/8" 17 93,3 86,39 9,1 16 16 40 18
5/8"x3/8" 17 93,3 86,39 9,1 16 16 40 18
3/4"x7/16" 13 87,8 79,59 10,8 16 16 40 18
3/4"x7/16" 13 87,8 79,59 10,8 16 16 40 18
3/4"x7/16" 15 99,8 91,63 10,8 16 16 40 18
1"x17,02 mm 15 133,7 122,17 16,2 18 20 47 18

N.B. Gli ingranaggi standard-industriali in nylon sono stampati ad iniezione perciò possono presentare delle imperfezioni nel granulo interno.

Umberto Saccone Mié, 31/10/2012 - 15:43

Pinones para casquilios conicos DIN 8187

Pinones para casquilios conicos DIN 8187

Pignoni per bussola conica

3/8" x 7/32"

 semplice doppio triplo
9,525 x 5,72 mm   Z de dp dm A bussola tipo dm A bussola tipo dm A bussola tipo
06B – 1 – 2 – 3   17 55,50 51,83 45,00 22,00 1008 1 41,00 22,00 1008 2   25,60 1008 5
    18 58,60 54,85 45,00 22,00 1008 1 43,00 22,00 1008 2
CATENA mm   19 61,60 57,86 45,00 22,00 1008 1 46,00 22,00 1008 2   25,60 1008 5
passo 9,525   20 64,60 60,89 45,00 22,00 1008 1 48,00 22,00 1008 2
diametro rullo 6,35   21 67,60 63,90 45,00 22,00 1008 1 49,00 22,00 1008 2   25,60 1210 5
  22 70,60 66,93 46,00 22,00 1108 1 52,00 22,00 1108 2
  23 73,70 69,95 55,00 25,00 1210 1 59,00 25,00 1210 2   25,60 1210 5
  24 76,70 72,97 63,00 25,00 1210 1 61,00 25,00 1210 2
PIGNONE mm   25 79,70 75,99 63,00 25,00 1210 1 64,00 25,00 12102 2   25,60 1210 5
r3 10,00   26 82,70 79,02 63,00 25,00 1210 1 65,00 25,00 1210 2
C 1,00   27 85,70 82,04 63,00 25,00 1210 1 70,00 25,00 1210 2   25,60 1615 5
B1 5,30   28 88,80 85,07 63,00 25,00 1210 1 70,00 25,00 1210 2
b1 5,20   30 94,80 91,12 63,00 25,00 1210 1 75,00 25,00 1210 2 79,00 38,00 1615 4
B2 15,40   38 119,00 115,34 70,00 25,00 1210 1 80,00 25,00 1610 2 90,00 38,00 1615 4
B3 25,60   45 141,10 136,54 70,00 25,00 1210 1
    57 177,50 172,91 83,00 25,00 1210 6 92,00 25,00 1610 7
  76 235,10 230,49 83,00 25,00 1210 6 92,00 25,00 1610 7
N.B. Dove non riportata la quota dm materiale non standard
 Alcuni tipi disponibili anche con tempra induzione sui denti (Hrc 50)


1/2" x 5/16"

 semplice doppio triplo
12,7 x 7,75 mm   Z de dp dm A bussola tipo dm A bussola tipo dm A bussola tipo
08B – 1 – 2 – 3   15 66,50 61,80 45,00 22,00 1008 1 46,00 22,00 1008 2   34,90 1008 5
    16 69,90 65,10 50,00 22,00 1108 1 50,00 22,00 1108 2
CATENA mm   17 74,50 69,11 60,00 25,00 1210 1 56,00 25,00 1210 2   34,90 1210 5
passo 12,70   18 78,00 73,14 60,00 25,00 1210 1 60,00 25,00 1210 2
diametro rullo 8,51   19 82,50 77,15 63,00 25,00 1210 1 62,00 25,00 1210 2 62,00 38,00 1215 4
  20 86,00 81,19 67,00 25,00 1610 1 66,00 25,00 1610 2
  21 90,60 85,21 71,00 25,00 1610 1 70,00 25,00 1610 2 70,00 38,00 1615 4
  22 94,10 89,24 71,00 25,00 1610 1 76,00 25,00 1610 2
PIGNONE mm   23 98,70 93,26 76,00 25,00 1610 1 79,00 25,00 1610 2 70,00 38,00 1615 4
r3 13,00   24 102,10 97,29 76,00 25,00 1610 1 84,00 32,00 2012 2
C 1,30   25 106,70 101,32 76,00 25,00 1610 1 87,00 32,00 2012 2   34,90 2012 5
B1 7,20   26 110,20 105,36 76,00 25,00 1610 1 87,00 32,00 2012 2
b1 7,00   27 114,80 109,39 76,00 25,00 1610 1 87,00 32,00 2012 2   34,90 2012 5
B2 21,00   28 118,30 113,42 90,00 32,00 2012 1 87,00 32,00 2012 2
B3 34,90   30 126,90 121,49 90,00 32,00 2012 1 87,00 32,00 2012 2   34,90 2012 5
    38 159,20 153,79 90,00 32,00 2012 1 100,00 32,00 2012 2   34,90 2012 5
  45 188,60 182,07 111,00 32,00 2012 1
  57 237,10 230,54 111,00 32,00 2012 6 111,00 32,00 2012 7
  76 313,90 307,33 111,00 32,00 2012 6 111,00 32,00 2012 7
  N.B. Dove non riportata la quota dm materiale non standard
   Alcuni tipi disponibili anche con tempra induzione sui denti (Hrc 50)


5/8" x 3/8"

 semplice doppio triplo
15,875 x 9,65 mm   Z de dp dm A bussola tipo dm A bussola tipo dm A bussola tipo
10B – 1 – 2 – 3   13 73,20 66,33 47,00 22,00 1008 1
    14 78,20 71,34 52,00 22,00 1108 1
CATENA mm   15 83,20 76,35 60,00 25,00 1210 1   25,50 1210 3   42,10 1215 5
passo 15,875   16 88,30 81,37 63,00 25,00 1210 1   25,50 1610 3
diametro rullo 10,16   17 93,30 86,39 71,00 25,00 1610 1   25,50 1610 3   42,10 1215 5
  18 98,30 91,42 71,00 25,00 1610 1   25,50 1610 3
  19 103,30 96,44 75,00 25,00 1610 1   25,50 1610 3   42,10 1615 5
  20 108,40 101,49 76,00 25,00 1610 1   25,50 1610 3
PIGNONE mm   21 113,40 106,51 76,00 25,00 1610 1   25,50 1610 3   42,10 1615 5
r3 16,00   22 118,40 111,55 76,00 25,00 1610 1   25,50 1610 3
C 1,60   23 123,50 116,58 76,00 25,00 1610 1   25,50 1610 3   42,10 2012 5
B1 9,10   24 128,50 121,62 90,00 32,00 2012 1 90,00 32,00 2012 2
b1 9,00   25 133,60 126,66 90,00 32,00 2012 1 90,00 32,00 2012 2 105,00 44,00 2517 4
B2 25,50   26 138,60 131,70 90,00 32,00 2012 1 90,00 32,00 2012 2
B3 42,10   27 143,60 136,74 90,00 32,00 2012 1 90,00 32,00 2012 2 110,00 44,00 2517 4
    28 148,70 141,78 90,00 32,00 2012 1 90,00 32,00 2012 2
  30 158,80 151,87 90,00 32,00 2012 1 90,00 32,00 2012 2 120,00 44,00 2517 4
  38 199,10 192,23 100,00 32,00 2012 1
  45 236,00 227,58 111,00 32,00 2012 1
  57 296,60 288,18 111,00 32,00 2012 6
  76 392,50 384,16 111,00 32,00 2012 6
  N.B. Dove non riportata la quota dm materiale non standard
   Alcuni tipi disponibili anche con tempra induzione sui denti (Hrc 50)


3/4" x 7/16"

 semplice doppio triplo
19,05 x 11,68 mm   Z de dp dm A bussola tipo dm A bussola tipo dm A bussola tipo
12B – 1 – 2 – 3   13 87,80 79,60 60,00 25,00 1210 1
    14 93,80 85,61 67,00 25,00 1610 1
CATENA mm   15 99,80 91,62 70,00 25,00 1610 1   30,30 1610 3   49,80 1615 5
passo 19,050   16 105,80 97,65 71,00 25,00 1610 1   30,30 1610 3
diametro rullo 12,07   17 111,90 103,67 76,00 25,00 1610 1   30,30 1610 3   49,80 1615 5
  18 117,90 109,71 90,00 32,00 2012 1 90,00 32,00 2012 2
  19 123,90 115,73 90,00 32,00 2012 1 90,00 32,00 2012 2   49,80 2012 5
  20 130,00 121,78 90,00 32,00 2012 1 108,00 44,00 2517 2
PIGNONE mm   21 136,00 127,81 102,00 44,00 2517 1 108,00 44,00 2517 2   49,80 2517 5
r3 19,00   22 142,00 133,86 108,00 44,00 2517 1 108,00 44,00 2517 2
C 2,00   23 148,10 139,90 108,00 44,00 2517 1 108,00 44,00 2517 2   49,80 2517 5
B1 11,10   24 154,10 145,94 108,00 44,00 2517 1 108,00 44,00 2517 2
b1 10,80   25 160,20 151,99 108,00 44,00 2517 1 108,00 44,00 2517 2   49,80 2517 5
B2 30,30   26 166,20 158,04 108,00 44,00 2517 1 108,00 44,00 2517 2
B3 49,80   27 172,30 164,09 108,00 44,00 2517 1 108,00 44,00 2517 2 140,00 51,00 3020 4
    28 178,30 170,13 108,00 44,00 2517 1 108,00 44,00 2517 2
  30 190,40 182,24 108,00 44,00 2517 1 108,00 44,00 2517 2 140,00 51,00 3020 4
  38 238,90 230,69 108,00 44,00 2517 1 140,00 51,00 3020 2 140,00 51,00 3020 4
  45 283,20 273,10 124,00 44,00 2517 1
  57 355,90 345,81 124,00 44,00 2517 6 160,00 51,00 3020 7 160,00 51,00 3020 8
  76 471,10 460,99 124,00 44,00 2517 6 160,00 51,00 3020 7
  N.B. Dove non riportata la quota dm materiale non standard
   Alcuni tipi disponibili anche con tempra induzione sui denti (Hrc 50)


1" x 17,02

 semplice doppio triplo
25,4 x 17,02 mm   Z de dp dm A bussola tipo dm A bussola tipo dm A bussola tipo
16B – 1 – 2 – 3   13 117,70 106,13 73,00 38,00 1615 1
    14 125,70 114,15 75,00 38,00 1615 1
CATENA mm   15 133,70 122,16 76,00 38,00 1615 1   47,70 2012 3
passo 25,400   16 141,80 130,20 90,00 32,00 2012 1   47,70 2517 3
diametro rullo 15,88   17 149,80 138,23 90,00 32,00 2012 1   47,70 2517 3   79,60 2517 5
  18 157,80 146,28 108,00 44,00 2517 1   47,70 2517 3
  19 165,90 154,31 108,00 44,00 2517 1   47,70 2517 3   79,60 3030 5
  20 173,90 162,38 110,00 44,00 2517 1   47,70 2517 3
PIGNONE mm   21 182,00 170,42 110,00 44,00 2517 1 140,00 51,00 3020 2   79,60 3030 5
r3 26,00   22 190,10 178,48 110,00 44,00 2517 1 140,00 51,00 3020 2
C 2,50   23 198,10 186,53 110,00 44,00 2517 1 140,00 51,00 3020 2 159,00 89,00 3535 4
B1 16,20   24 206,20 194,59 110,00 44,00 2517 1 140,00 51,00 3020 2
b1 15,80   25 214,20 202,66 110,00 44,00 2517 1 140,00 51,00 3020 2 175,00 89,00 3535 4
B2 47,70   26 222,30 210,72 110,00 44,00 2517 1 140,00 51,00 3020 2
B3 79,60   27 230,40 218,79 110,00 44,00 2517 1 140,00 51,00 3020 2 175,00 89,00 3535 4
    28 238,40 226,85 110,00 44,00 2517 1 140,00 51,00 3020 2
  30 254,60 242,99 120,00 44,00 2517 1 140,00 76,00 3030 2 175,00 89,00 3535 4
  38 319,20 307,59 160,00 51,00 3020 1 160,00 76,00 3030 7 178,00 89,00 3535 8
  45 377,90 364,12 160,00 51,00 3020 1
  57 474,90 461,07 160,00 51,00 3020 6 178,00 89,00 3535 7 216,00 102,00 4040 8
  76 628,40 614,65 160,00 51,00 3020 6
  N.B. Dove non riportata la quota dm materiale non standard
   Alcuni tipi disponibili anche con tempra induzione sui denti (Hrc 50)


1" 1/4 x 3/4"

 semplice doppio triplo
31,75 x 19,56 mm   Z de dp dm A bussola tipo dm A bussola tipo dm A bussola tipo
20B – 1   15 167,70 152,72 110,00 44,00 2517 1
    17 187,70 172,78 110,00 44,00 2517 1
CATENA mm   19 207,90 192,91 110,00 44,00 2517 1
passo 31,750   21 228,00 213,04 120,00 44,00 2517 1
diametro rullo 19,05   23 248,20 233,17 120,00 44,00 2517 1
  25 268,40 253,33 120,00 44,00 2517 1
  30 318,70 303,65 160,00 51,00 3020 1
  38 399,40 384,49 160,00 51,00 3020 6
PIGNONE mm   N.B. Dove non riportata la quota dm materiale non standard
r3 32,00    Alcuni tipi disponibili anche con tempra induzione sui denti (Hrc 50)
C 3,50
B1 18,50


1" 1/2 x 1"

 semplice
fornibili con le seguenti dentature: Z = 13,15,17,19,21,23,25,27,30,38,45,57,76,95,114.


1" 3/4 x 1" 1/4

 semplice
fornibili con le seguenti dentature: Z = 13,15,17,19,21,23,25,27,30,38,45,57,76,95,114.


2" x 1" 1/4

 semplice
fornibili con le seguenti dentature: Z = 13,15,17,19,21,23,25,27,30,38,45,57,76,95,114.
Umberto Saccone Dom, 11/05/2014 - 18:57

Taperbuchsen

Taperbuchsen

Bussole coniche di serraggio

tipo bussola L D1 D2
1008 22,3 35 11-12-14-15-16-18-19-20-24-25
1108 22,3 38 11-12-14-15-16-18-19-20-22-24-25-28
1210 25,4 47 11-12-14-15-16-18-19-20-22-24-25-28-30-32
1215 38,1 47 14-16-18-19-20-22-24-25-28-30-32
1610 25,4 57 12-14-15-16-18-19-20-22-24-25-28-30-32-35-38-40-42
1615 38,1 57 14-16-18-19-20-22-24-25-28-30-32-35-38-40-42
2012 31,8 70 15-16-18-19-20-22-24-25-28-30-32-35-38-40-42-45-48-50
2517 44,5 85 19-20-22-24-25-28-30-32-35-38-40-42-45-48-50-55-60-65
3020 50,8 108 25-28-30-32-35-38-40-42-45-48-50-55-60-65-70-75
3030 76,2 108 35-38-40-42-45-48-50-55-60-65-70-75
3525 64,9 127 35-38-40-42-45-48-50-55-60-65-70-75-80-85-90
3535 88,9 127 35-38-40-42-45-48-50-55-60-65-70-75-80-85-90
4040 101,8 146 45-48-50-55-60-65-70-75-80-85-90-100
4545 114,3 162 55-60-65-70-75-80-85-90-95-100-110
5050 127 178 70-75-80-85-90-95-100-110-120-125
Umberto Saccone Mar, 20/05/2014 - 19:31

Rueda para cadena de charnela DIN 8153

Rueda para cadena de charnela DIN 8153

1" 1/2

   Z de dp D1 A Ruote dentate per catena a cerniera
  15 92,90 93,70 16,00 43,50
38,1 mm   17 104,70 105,50 16,00 43,50
  19 116,60 117,30 16,00 43,50
CATENA mm   21 129,70 129,20 20,00 43,50
passo 38,10   23 141,60 141,20 20,00 43,50
    25 153,60 153,20 20,00 43,50
  27 165,60 165,20 20,00 43,50
  29 177,70 177,20 20,00 43,50
  31 189,70 189,30 20,00 43,50
Umberto Saccone Mar, 13/05/2014 - 16:05

Ruote dentate cilindriche

Ruote dentate cilindriche Umberto Saccone Mié, 31/10/2012 - 17:44

Rueda dentadas cilindricas

Rueda dentadas cilindricas

Ruote dentate cilindriche

angolo di pressione 20°
larghezza fascia "B" per: altezza totale "A" per:
Modulo 1 =15 mm Modulo 1 =25 mm
Modulo 1,5 =17 mm Modulo 1,5 =30 mm
Modulo 2 =20 mm Modulo 2 =35 mm
Modulo 2,5 =25 mm Modulo 2,5 =45 mm
Modulo 3 =30 mm Modulo 3 =50 mm
Modulo 4 =40 mm Modulo 4 =60 mm
Modulo 5 =50 mm Modulo 5 =75 mm
Modulo 6 =60 mm Modulo 6 =80 mm



Z = n° denti de = diam esterno dp = diam primitivo dm = diam mozzo D1 = diam foro grezzo
  Modulo 1 Modulo 1,5 Modulo 2 Modulo 2,5 Modulo 3 Modulo 4 Modulo 5 Modulo 6
Z de dp dm D1 de dp dm D1 de dp dm D1 de dp dm D1 de dp dm D1 de dp dm D1 de dp dm D1 de dp dm D1
12 14 12 9   21,0 18,0 14 8 28 24 18 10 35,0 30,0 22 10 42 36 27 12 56 48 35 14 70 60 45 20 84 72 54 20
13 15 13 10   22,5 19,5 15 8 30 26 20 10 37,5 32,5 25 10 45 39 30 12 60 52 40 14 75 65 50 20 90 78 60 20
14 16 14 11   24,0 21,0 17 8 32 28 22 10 40,0 35,0 28 10 48 42 33 12 64 56 45 14 80 70 55 20 96 84
15 17 15 12   25,5 22,5 18 8 34 30 24 10 42,5 37,5 30 10 51 45 35 12 68 60 45 14 85 75 60 20 102 90 70 20
16 18 16 13   27,0 24,0 19 8 36 32 25 10 45,0 40,0 32 12 54 48 38 14 72 64 50 16 90 80 65 20 108 96 75 20
17 19 17 14   28,5 25,5 20 8 38 34 25 10 47,5 42,5 35 12 57 51 42 14 76 68 50 16 95 85 70 20 114 102
18 20 18 15 8 30,0 27,0 20 8 40 36 25 10 50,0 45,0 35 12 60 54 45 14 80 72 50 16 100 90 70 20 120 108 80 20
19 21 19 15 8 31,5 28,5 20 8 42 38 25 10 52,5 47,5 35 12 63 57 45 14 84 76 60 16 105 95 70 20 126 114
20 22 20 16 8 33,0 30,0 25 8 44 40 30 10 55,0 50,0 40 12 66 60 45 14 88 80 60 16 110 100 80 20 132 120 90 20
21 23 21 16 8 34,5 31,5 25 10 46 42 30 12 57,5 52,5 40 14 69 63 45 16 92 84 70 16 115 105 80 20 138 126
22 24 22 16 8 36,0 33,0 25 10 48 44 30 12 60,0 55,0 45 14 72 66 50 16 96 88 70 16 120 110 80 20 144 132
23 25 23 18 8 37,5 34,5 25 10 50 46 30 12 62,5 57,5 45 14 75 69 50 16 100 92 75 20 125 115 90 20 150 138
24 26 24 20 10 39,0 36,0 25 10 52 48 35 12 65,0 60,0 45 14 78 72 50 16 104 96 75 20 130 120 90 20 156 144 110 25
25 27 25 20 10 40,5 37,5 25 10 54 50 35 12 67,5 62,5 50 14 81 75 60 16 108 100 75 20 135 125 90 20 162 150 110 25
26 28 26 20 10 42,0 39,0 30 12 56 52 40 12 70,0 65,0 50 14 84 78 60 16 112 104 75 20 140 130 100 20 168 156
27 29 27 20 10 43,5 40,5 30 12 58 54 40 12 72,5 67,5 50 14 87 81 60 16 116 108 75 20 145 135 100 20 174 162
28 30 28 20 10 45,0 42,0 30 12 60 56 40 12 75,0 70,0 50 14 90 84 60 16 120 112 75 20 150 140 100 25 180 168   25
29 31 29 20 10 46,5 43,5 30 12 62 58 40 14 77,5 72,5 50 14 93 87 60 16 124 116 75 20 155 145 110 25 186 174
30 32 30 20 10 48,0 45,0 30 12 64 60 40 14 80,0 75,0 55 14 96 90 60 16 128 120 75 20 160 150 110 25 192 180   25
31 33 31 25 10 49,5 46,5 35 12 66 62 45 14 82,5 77,5 55 16 99 93 60 16 132 124 80 20 165 155     198 186
32 34 32 25 10 51,0 48,0 35 12 68 64 45 14 85,0 80,0 55 16 102 96 70 16 136 128 80 20 170 160   25 204 192   25
33 35 33 25 10 52,5 49,5 35 12 70 66 45 14 87,5 82,5 55 16 105 99 70 16 140 132 80 20 175 165     210 198
34 36 34 25 10 54,0 51,0 35 12 72 68 45 14 90,0 85,0 55 16 108 102 70 16 144 136 80 20 180 170     216 204
35 37 35 25 10 55,5 52,5 35 12 74 70 45 14 92,5 87,5 60 16 111 105 70 16 148 140 80 20 185 175   25 222 210   25
36 38 36 25 10 57,0 54,0 35 12 76 72 45 14 95,0 90,0 60 16 114 108 70 20 152 144 80 25 190 180     228 216
37 39 37 25 10 58,5 55,5 40 12 78 74 50 14 97,5 92,5 60 16 117 111 70 20 156 148   25 195 185     234 222
38 40 38 25 10 60,0 57,0 40 12 80 76 50 14 100,0 95,0 60 16 120 114 80 20 160 152   25 200 190   25 240 228   25
39 41 39 25 10 61,5 58,5 40 12 82 78 50 14 102,5 97,5 60 16 123 117 80 20 164 156     205 195     246 234
40 42 40 25 10 63,0 60,0 40 12 84 80 50 14 105,0 100,0 70 16 126 120 80 20 168 160     210 200   25 252 240   25
41 43 41 30 10 64,5 61,5 40 12 86 82 55 16 107,5 102,5 70 16 129 123 80 20 172 164     215 205     258 246
42 44 42 30 10 66,0 63,0 50 12 88 84 55 16 110,0 105,0 70 16 132 126 80 20 176 168     220 210     264 252
43 45 43 30 10 67,5 64,5 50 12 90 86 55 16 112,5 107,5 70 16 135 129 80 20 180 172     225 215     270 258
44 46 44 30 10 69,0 66,0 50 12 92 88 60 16 115,0 110,0 70 16 138 132 90 20 184 176     230 220     276 264
45 47 45 30 10 70,5 67,5 50 12 94 90 60 16 117,5 112,5 70 16 141 135 90 20 188 180   25 235 225   25 282 270
46 48 46 30 10 72,0 69,0 50 14 96 92 60 16 120,0 115,0 70 20 144 138 90 20 192 184     240 230     288 276
47 49 47 30 10 73,5 70,5 50 14 98 94 70 16 122,5 117,5 80 20 147 141 100 20 196 188     245 235     294 282
48 50 48 30 10 75,0 72,0 50 14 100 96 70 16 125,0 120,0 80 20 150 144 100 20 200 192   25 250 240   25 300 288
49 51 49 30 10 76,5 73,5 50 14 102 98 70 16 127,5 122,5 80 20 153 147     204 196     255 245     306 294
50 52 50 30 12 78,0 75,0 50 14 104 100 70 16 130,0 125,0 80 20 156 150   20 208 200   25 260 250   30 312 300
51 53 51 40 12 79,5 76,5 60 14 106 102 70 16 132,5 127,5 80 20 159 153     212 204     265 255   30 318 306
52 54 52 40 12 81,0 78,0 60 14 108 104 70 16 135,0 130,0 90 20 162 156   20 216 208   25 270 260   30 324 312
53 55 53 40 12 82,5 79,5 60 14 110 106 70 16 137,5 132,5 90 20 165 159     220 212     275 265   30 330 318
54 56 54 40 12 84,0 81,0 60 14 112 108 70 16 140,0 135,0 90 20 168 162     224 216     280 270   30 336 324
55 57 55 40 12 85,5 82,5 60 14 114 110 70 16 142,5 137,5 90 20 171 165   20 228 220   25 285 275   30 342 330
56 58 56 40 12 87,0 84,0 60 16 116 112 70 16 145,0 140,0 100 20 174 168     232 224     290 280   30 348 336
57 59 57 40 12 88,5 85,5 60 16 118 114 70 16 147,5 142,5 100 20 177 171   20 236 228   25 295 285   30 354 342
58 60 58 40 12 90,0 87,0 60 16 120 116 70 16 150,0 145,0 100 20 180 174     240 232     300 290   30 360 348
59 61 59 40 12 91,5 88,5 60 16 122 118 70 16 152,5 147,5 100 20 183 177     244 236     305 295   30 366 354
60 62 60 40 12 93,0 90,0 60 16 124 120 70 16 155,0 150,0 100 20 186 180   20 248 240   25 310 300   30 372 360
61 63 61 50 12 94,5 91,5 70 16 126 122 80 16 157,5 152,5     189 183     252 244     315 305   30 378 366
62 64 62 50 12 96,0 93,0 70 16 128 124 80 16 160,0 155,0     192 186     256 248     320 310   30 384 372
63 65 63 50 12 97,5 94,5 70 16 130 126 80 16 162,5 157,5     195 189     260 252     325 315   30 390 378
64 66 64 50 12 99,0 96,0 70 16 132 128 80 16 165,0 160,0     198 192     264 256     330 320   30 396 384
65 67 65 50 12 100,5 97,5 70 16 134 130 80 16 167,5 162,5   20 201 195   20 268 260   25 335 325   30 402 390
66 68 66 50 12 102,0 99,0 70 16 136 132 80 16 170,0 165,0     204 198     272 264     340 330   30 408 396
67 69 67 50 12 103,5 100,5 70 16 138 134 80 16 172,5 167,5     207 201     276 268     345 335   30 414 402
68 70 68 50 12 105,0 102,0 70 16 140 136 80 16 175,0 170,0     210 204     280 272     350 340   30 420 408
69 71 69 50 12 106,5 103,5 70 16 142 138 80 16 177,5 172,5     213 207     284 276     355 345   30 426 414
70 72 70 50 12 108,0 105,0 70 16 144 140 80 16 180,0 175,0     216 210   25 288 280   25 360 350   30 432 420
72 74 72   12 111,0 108,0   16 148 144   16 185,0 180,0   20 222 216   25 296 288     370 360   30 444 432
75 77 75   12 115,5 112,5   16 154 150   20 192,5 187,5   20 231 225   25 308 300   25 385 375   30 462 450
76 78 76   12 117,0 114,0   16 156 152   20 195,0 190,0   20 234 228   25 312 304   30 390 380   30 468 456
80 82 80   12 123,0 120,0   16 164 160   20 205,0 200,0   25 246 240   25 328 320   30 410 400   30 492 480
85 87 85   12 130,5 127,5   16 174 170   20 217,5 212,5   25 261 255   25 348 340   30 435 425   30 522 510
90 92 90   12 138,0 135,0   16 184 180   20 230,0 225,0   25 276 270   25 368 360   30 460 450   30 552 540
95 97 95   12 145,5 142,5   16 194 190   20 242,5 237,5   25 291 285   25 388 380   30 485 475   30 582 570
100 102 100   12 153,0 150,0   16 204 200   20 255,0 250,0   25 306 300   25 408 400   30 510 500   30 612 600
110 112 110   12 168,0 165,0   16 224 220   20 280,0 275,0   25 336 330   25 448 440   30 560 550   30 672 660
114 116 114   12 174,0 171,0   16 232 228   20 290,0 285,0   25 348 342   30 464 456   30 580 570   30 696 684
120 122 120   12 183,0 180,0   16 244 240   20 305,0 300,0   25 366 360   30 488 480     610 600     732 720
127 129 127   12 193,5 190,5   16 258 254   20 322,5 317,5   25 387 381   30 516 508     645 635     774 762

N.B. Dove non riportata la quota D1 materiale non standard

N.B. Dove dm = "-" si intende versione senza mozzo laterale (corona)

Umberto Saccone Dom, 11/05/2014 - 18:53

Ruote dentate cilindriche / Cylindrical gears INOX AISI 303

Ruote dentate cilindriche / Cylindrical gears INOX AISI 303
modulo Z de dp dm D1 modulo Z de dp dm D1
modulo 1 A=mm.25 B=mm.15 12 14 12 9   modulo 1,5 A=mm.30 B=mm.17 12 21 18 14 8
13 15 13 10   13 22,5 19,5 15 8
14 16 14 11   14 24 21 17 8
15 17 15 12   15 25,5 22,5 18 8
16 18 16 13   18 30 27 20 8
18 20 18 15 8 20 33 30 25 8
20 22 20 16 8 24 39 36 25 10
24 26 24 20 10 25 40,5 37,5 25 10
25 27 25 20 10 30 48 45 30 12
30 32 30 20 10 40 63 60 40 12
35 37 35 25 10 50 78 75 50 14
40 42 40 25 10 60 93 90 60 16
50 52 50 30 12 70 108 105 70 16
60 62 60 40 12 80 123 120   16
70 72 70 50 12 120 183 180   16
80 82 80   12
90 92 90   12
100 102 100   12
110 112 110   12
120 122 120   12
modulo Z de dp dm D1 modulo Z de dp dm D1
modulo 2 A=mm.35 B=mm.20 12 28 24 18 10 modulo 2,5 A=mm.45 B=mm.25 12 35 30 22 10
13 30 26 20 10 13 37,5 32,5 25 10
14 32 28 22 10 14 40 35 28 10
15 34 30 24 10 15 42,5 37,5 30 10
20 44 40 30 10 20 55 50 40 12
24 52 48 35 12 24 65 60 45 14
25 54 50 35 12 25 67,5 62,5 50 14
30 64 60 40 14 30 80 75 55 14
40 84 80 50 14 40 105 100 70 16
50 104 100 70 16 50 130 125 80 20
60 124 120 70 16 60 155 150 100 20
80 164 160   20
modulo Z de dp dm D1 modulo Z de dp dm D1
modulo 3 A=mm.50 B=mm.30 12 42 36 27 12 modulo 4 A=mm.60 B=mm.40 12 56 48 35 14
15 51 45 35 12 13 60 52 40 14
20 66 60 45 14 14 64 56 45 14
24 78 72 50 16 15 68 60 45 14
25 81 75 60 16 20 88 80 60 16
30 96 90 60 16 24 104 96 75 20
40 126 120 80 20 25 108 100 75 20
50 156 150   20 30 128 120 75 20
60 186 180   20
Umberto Saccone Mié, 11/07/2018 - 16:33

Spur gears - Planetary gears NYLON 6 with 30% of glass fibre - Ingranaggi frontali

Spur gears - Planetary gears NYLON 6 with 30% of glass fibre - Ingranaggi frontali

Il NYLON 6 al 30% fibra di vetro colore grigio metalizzato da noi impiegato è caratterizzato da ottime proprietà meccaniche e termiche, nonchè da una buona stabilità dimensionale.

Le caratteristiche tecniche sono le seguenti:

  • temperatura d'uso: 0°/+130° C (temperatura d'uso massima in continuo) +170° C (temperatura massima d'uso intermittente)
  • resistenza alla flessione: 130*/230 N/mm2
  • durezza Rockwell scala R: 112*/122
  • resistenza urto izod con intaglio: 170* J/m
  • coefficiente dilatazione termica lineare: 3.5 x 10-5 C-1
  • assorbimento d'acqua in aria umida: 2,2 ÷ 2,7 %
  • resistenza alla trazione: 100*/160 N/mm2
  • allungamento a rottura: 3÷4* %
  • rigidità dielettrica: 40* KV/mm
  • resistenza di volume: 4 x 1011* ohm x cm

* = stato condizionato



Siamo in grado, a richieste su disegno, di fornire tipi speciali lavorati all'utensile, per esempio: foro con cava per chiavette, smussi, filettature di fissaggio, mozzi a forma particolare, ingranaggi con moduli particolari fuori catalogo.

modulo 0,5 1 1,5 2 2,5 3 4 Ruote dentate cilindriche in nylon
G 8 15 17 20 25 30 40
F 16 25 30 35 40 45 60



A = diam primitivo B = diam esterno D = diam mozzo E = foro grezzo
denti Modulo 0,5 Modulo 1 Modulo 1,5 Modulo 2 Modulo 2,5 Modulo 3 Modulo 4
  A B D E A B D E A B D E A B D E A B D E A B D E A B D E
12         14 12 9 4 21,0 18,0 14 5 28 24 18 8 35,0 30,0 22 8 42 36 25 12 56 48   20
13         15 13 10 4 22,5 19,5 16 5 30 26 18 8 37,5 32,5 22 8 45 39 28 12 60 52   20
14         16 14 10 4 24,0 21,0 16 5 32 28 20 8 40,0 35,0 22 8 48 42 30 12 64 56 50 20
15         17 15 10 4 25,5 22,5 18 5 34 30 22 8 42,5 37,5 30 10 51 45 30 12 68 60 50 20
16         18 16 13 5 27,0 24,0 18 5 36 32 25 8 45,0 40,0 30 10 54 48 35 12 72 64 50 20
17         19 17 14 5 28,5 25,5 18 5 38 34 25 8 47,5 42,5 30 10 57 51 40 12 76 68 50 20
18         20 18 14 5 30,0 27,0 18 5 40 36 30 10 50,0 45,0 35 10 60 54 40 12 80 72 50 20
19         21 19 16 5 31,5 28,5 25 8 42 38 30 10 52,5 47,5 35 10 63 57 40 12 84 76 60 20
20         22 20 16 5 33,0 30,0 25 8 44 40 30 10 55,0 50,0 35 10 66 60 45 12 88 80 60 20
21         23 21 18 6 34,5 31,5 25 8 46 42 30 10 57,5 52,5 35 16 69 63 45 12
22         24 22 18 6 36,0 33,0 28 8 48 44 30 10 60,0 55,0 40 16 72 66 45 16
23         25 23 18 6 37,5 34,5 28 8 50 46 35 10 62,5 57,5 40 16 75 69 45 16
24         26 24 20 6 39,0 36,0 28 8 52 48 35 10 65,0 60,0 40 16 78 72 45 16
25         27 25 20 6 40,5 37,5 30 8 54 50 35 10 67,5 62,5 40 16 81 75 45 16
26         28 26 22 6 42,0 39,0 30 8 56 52 40 14 70,0 65,0 40 16 84 78 45 16
27         29 27 22 6 43,5 40,5 30 8 58 54 40 14 72,5 67,5 40 16 87 81 45 16
28         30 28 22 6 45,0 42,0 30 8 60 56 40 14 75,0 70,0 40 16 90 84 50 16
29         31 29 25 6 46,5 43,5 30 8 62 58 40 14 77,5 72,5 45 16 93 87 50 16
30 16 15 10   32 30 25 6 48,0 45,0 35 12 64 60 40 14 80,0 75,0 45 16 96 90 50 16
31         33 31 25 6 49,5 46,5 35 12 66 62 40 14 82,5 77,5 45 16 99 93 50 16
32         34 32 25 6 51,0 48,0 35 12 68 64 45 16 85,0 80,0 50 16 102 96 50 16
33         35 33 25 6 52,5 49,5 35 12 70 66 45 16 87,5 82,5 50 16 105 99 50 16
34         36 34 30 8 54,0 51,0 35 12 72 68 45 16 90,0 85,0 50 16 108 102 50 16
35         37 35 30 8 55,5 52,5 35 12 74 70 45 16 92,5 87,5 50 16 111 105 60 20
36         38 36 30 8 57,0 54,0 35 16 76 72 50 16 95,0 90,0 50 20 114 108 60 20
37         39 37 30 8 58,5 55,5 35 16 78 74 50 16 97,5 92,5 50 20 117 111 60 20
38         40 38 30 8 60,0 57,0 35 16 80 76 50 16 100,0 95,0 50 20 120 114 60 20
39         41 39 30 8 61,5 58,5 40 16 82 78 50 16 102,5 97,5 50 20 123 117 60 20
40         42 40 30 8 63,0 60,0 40 16 84 80 50 16 105,0 100,0 50 20 126 120 60 20
41         43 41 30 8 64,5 61,5 40 16 86 82 60 16 107,5 102,5 60 20 129 123 60 20
42         44 42 35 10 66,0 63,0 45 16 88 84 60 16 110,0 105,0 60 20 132 126 60 20
43         45 43 35 10 67,5 64,5 45 16 90 86 60 16 112,5 107,5 60 20 135 129 60 20
44         46 44 35 10 69,0 66,0 45 16 92 88 60 16 115,0 110,0 60 20 138 132 60 20
45         47 45 35 10 70,5 67,5 45 16 94 90 60 16 117,5 112,5 60 20 141 135 60 20
46         48 46 35 10 72,0 69,0 45 16 96 92 60 16 120,0 115,0 60 20 144 138 60 20
47         49 47 35 10 73,5 70,5 45 16 98 94 60 16 122,5 117,5 60 20 147 141 60 20
48         50 48 35 10 75,0 72,0 45 16 100 96 60 16 125,0 120,0 60 20 150 144 60 20
49         51 49 35 10 76,5 73,5 45 16 102 98 60 20 127,5 122,5 60 20 153 147 60 20
50         52 50 35 10 78,0 75,0 45 16 104 100 60 20 130,0 125,0 60 20 156 150 60 20
51         53 51 35 10 79,5 76,5 50 20 106 102 60 20 132,5 127,5 60 20 159 153 60 20
52         54 52 35 14 81,0 78,0 50 20 108 104 60 20 135,0 130,0 60 20 162 156 60 20
53         55 53 35 14 82,5 79,5 50 20 110 106 60 20 137,5 132,5 60 20 165 159 60 20
54         56 54 35 14 84,0 81,0 50 20 112 108 60 20 140,0 135,0 60 20 168 162 60 20
55 28,5 27,5 20 4 57 55 35 14 85,5 82,5 50 20 114 110 60 20 142,5 137,5 60 20 171 165 60 20
56         58 56 35 14 87,0 84,0 50 20 116 112 60 20 145,0 140,0 60 20 174 168 60 20
57         59 57 35 14 88,5 85,5 50 20 118 114 60 20 147,5 142,5 60 20 177 171 60 20
58         60 58 35 14 90,0 87,0 50 20 120 116 60 20 150,0 145,0 60 20 180 174 60 20
59         61 59 40 14 91,5 88,5 50 20 122 118 60 20 152,5 147,5 60 20 183 177 60 20
60         62 60 40 14 93,0 90,0 60 20 124 120 60 20 155,0 150,0 60 20 186 180 60 25
61         63 61 40 14 94,5 91,5 60 20 126 122 60 20 157,5 152,5 60 25 189 183 60 25
62         64 62 40 14 96,0 93,0 60 20 128 124 60 20 160,0 155,0 60 25 192 186 60 25
63         65 63 40 14 97,5 94,5 60 20 130 126 60 20 162,5 157,5 60 25 195 189 60 25
64         66 64 40 14 99,0 96,0 60 20 132 128 60 20 165,0 160,0 60 25 198 192 60 25
65         67 65 40 20 100,5 97,5 60 20 134 130 60 20 167,5 162,5 60 25 201 195 60 25
66         68 66 40 20 102,0 99,0 60 20 136 132 60 20 170,0 165,0 60 25 204 198 60 25
67         69 67 40 20 103,5 100,5 60 20 138 134 60 20 172,5 167,5 60 25 207 201 60 25
68         70 68 40 20 105,0 102,0 60 20 140 136 60 20 175,0 170,0 60 25 210 204 60 25
69         71 69 40 20 106,5 103,5 60 20 142 138 60 20 177,5 172,5 60 20 213 207 60 25
70 36 35 20 4 72 70 40 20 108,0 105,0 60 20 144 140 60 20 180,0 175,0 60 25 216 210 60 25
71         73 71 40 20 109,5 106,5 60 20 146 142 60 20 182,5 177,5 60 20 219 213 60 25
72         74 72 40 20 111,0 108,0 60 20 148 144 60 20 185,0 180,0 60 25 222 216 60 25
73         75 73 40 20 112,5 109,5 60 20 150 146 60 20 187,5 182,5 60 20 225 219 60 25
74         76 74 40 20 114,0 111,0 60 20 152 148 60 20 190,0 185,0 60 25 228 222 60 25
75         77 75 50 20 115,5 112,5 60 20 154 150 60 20 192,5 187,5 60 20 231 225 60 25
76         78 76 50 20 117,0 114,0 60 20 156 152 60 20 195,0 190,0 60 25 234 228 60 25
77         79 77 50 20 118,5 115,5 60 20 158 154 60 20 197,5 192,5 60 25 237 231 60 25
78         80 78 40 20 120,0 117,0 60 20 160 156 60 20 200,0 195,0 60 25 240 234 60 25
79         81 79 40 20 121,5 118,5 60 20 162 158 60 20 202,5 197,5 60 25 243 237 60 25
80         82 80 50 20 123,0 120,0 60 20 164 160 60 20 205,0 200,0 60 25 246 240 60 25
81         83 81 40 20 124,5 121,5 60 20 166 162 60 20 207,5 202,5 60 25 249 243 60 25
82         84 82 50 20 126,0 123,0 60 20 168 164 60 20 210,0 205,0 60 25 252 246 60 25
83         85 83 40 20 127,5 124,5 50 20 170 166 60 20 212,5 207,5 60 25 255 249 60 25
84         86 84 40 20 129,0 126,0 50 20 172 168 60 20 215,0 210,0 60 25 258 252 60 25
85         87 85 50 20 130,5 127,5 60 20 174 170 60 20 217,5 212,5 60 25 261 255 60 25
86         88 86 50 20 132,0 129,0 60 20 176 172 60 20 220,0 215,0 60 25 264 258 60 25
87         89 87 40 20 133,5 130,5 60 20 178 174 60 20 222,5 217,5 60 25 267 261 60 25
88         90 88 50 20 135,0 132,0 60 20 180 176 60 20 225,0 220,0 60 25 270 264 60 25
89         91 89 40 20 136,5 133,5 60 20 182 178 60 20 227,5 222,5 60 25 273 267 60 25
90         92 90 50 20 138,0 135,0 60 20 184 180 60 20 230,0 225,0 60 25 276 270 60 25
91         93 91 50 20 139,5 136,5 60 20 186 182 60 20 232,5 227,5 60 25 279 273 60 25
92         94 92 50 20 141,0 138,0 60 20 188 184 60 20 235,0 230,0 60 25 282 276 60 25
93         95 93 50 20 142,5 139,5 60 20 190 186 60 20 237,5 232,5 60 25 285 279 60 25
94         96 94 50 20 144,0 141,0 60 20 192 188 60 20 240,0 235,0 60 25 288 282 60 25
95         97 95 50 20 145,5 142,5 60 20 194 190 60 20 242,5 237,5 60 25 291 285 60 25
96         98 96 50 20 147,0 144,0 60 20 196 192 60 20 245,0 240,0 60 25 294 288 60 25
97         99 97 50 20 148,5 145,5 60 20 198 194 60 20 247,5 242,5 60 25 297 291 60 25
98         100 98 50 20 150,0 147,0 60 20 200 196 60 20 250,0 245,0 60 25 300 294 60 25
99         101 99 50 20 151,5 148,5 60 20 202 198 60 20 252,5 247,5 60 25 303 297 60 25
100         102 100 50 20 153,0 150,0 60 25 204 200 60 25 255,0 250,0 60 25 306 300 60 25
104         106 104 50 20 159,0 156,0 60 25 212 208 60 25
110         112 110 50 20 168,0 165,0 60 25 224 220 60 25
120         122 120 50 20 183,0 180,0 60 25 244 240 60 25
138         140 138 50 20 210,0 207,0 60 25 280 276 60 25
150         152 150 50 20 228,0 225,0 60 25 304 300 60 25
160         162 160 60 25 243,0 240,0 60 25 324 320 60 25
200         202 200 60 25 303,0 300,0 60 25 404 400 60 25
215                         434 430 60 25
216                         436 432 60 25
220                         444 440 60 25

N.B. Gli ingranaggi standard-industriali in nylon sono stampati ad iniezione perciò possono presentare delle imperfezioni nel granulo interno.

Versione in materiale Delrin 500

materiale: resina acetalica stampata colore bianco
temperatura di esercizio: utilizzo continuo max 80° - utilizzo discontinuo max 100° (prestazioni ridotte)
angolo di pressione: 20°



Modulo 0,5   Modulo 0,75
n° denti diam primitivo diam esterno E D G F n° denti diam primitivo diam esterno E D G F
mm mm mm mm mm mm mm mm mm mm mm mm
8 4 5 1,75 - 5,5 6 10 7,5 9 3 - 7,5 12
10 5 6 1,9 - 5,5 6 12 9 10,5 3 - 7,5 12
15 7,5 8,5 3 6 3,5 7 15 11,25 12,75 3 6 5 12
20 10 11 3 6 3 7 20 15 16,5 5 12 5 12
25 12,5 13,5 3 6 3 7 25 18,75 20,25 5 12 5 12
30 15 16 3 6 3 7 30 22,5 24 6 14 5 12
35 17,5 18,5 3 6 3 7 35 26,25 27,75 6 14 5 12
40 20 21 6 11 3 7 40 30 31,5 6 14 5 12
45 22,5 23,5 6 11 3 7 45 33,75 35,25 6 14 5 12
50 25 26 6 11 3 7 50 37,5 39 6 14 5 12
55 27,5 28,5 6 11 3 7 55 41,25 42,75 6 14 5 12
60 30 31 6 11 3 7 60 45 46,5 6 14 5 12
70 35 36 6 11 3 7 70 52,5 54 6 16 5 12
75 37,5 38,5 6 12 3 7 75 56,25 57,75 6 16 5 12
80 40 41 6 12 3 7 80 60 61,5 6 16 5 12
90 45 46 6 12 3 7 90 67,5 69 8 18 5 12
100 50 51 6 14 3 7 100 75 76,5 8 18 5 12

Modulo 1 Modulo 1,25
n° denti diam primitivo diam esterno E D G F n° denti diam primitivo diam esterno E D G F
mm mm mm mm mm mm mm mm mm mm mm mm
10 10 12 4 - 8 8 10 12,5 15 5 15 14 25
10 10 12 4 12 10 15 15 18,75 21,25 6 15 12 25
12 12 14 4 12 10 15 20 25 27,5 8 18 12 25
15 15 17 6 11 9 15 25 31,25 33,75 8 18 12 25
20 20 22 6 14 9 15 30 37,5 40 10 20 12 25
25 25 27 8 15 9 15 40 50 52,5 10 20 12 25
30 30 32 8 18 9 17 45 56,25 58,75 10 20 12 25
35 35 37 8 18 9 17 50 62,5 65 10 20 12 25
40 40 42 8 18 9 17 60 75 77,5 12 25 12 25
45 45 47 8 20 9 15 75 93,75 96,25 12 28 12 25
50 50 52 10 20 9 18
55 55 57 10 20 9 18
60 60 62 10 20 9 18
70 70 72 12 25 9 18
75 75 77 12 25 9 18
80 80 82 12 25 9 18
90 90 92 12 30 9 20
100 100 102 12 30 9 20

Modulo 1,5 Modulo 2
n° denti diam primitivo diam esterno E D G F n° denti diam primitivo diam esterno E D G F
mm mm mm mm mm mm mm mm mm mm mm mm
10 15 18 6 18 20 30 10 20 24 8 18 15 30
15 22,5 25,5 8 18 15 30 15 30 34 8 18 15 30
20 30 33 8 18 15 30 20 40 44 10 25 15 30
25 37,5 40,5 8 18 15 30 25 50 54 10 25 15 30
30 45 48 12 24 15 30 30 50 64 12 30 15 30
40 60 63 12 30 15 30 40 80 84 12 30 15 30
45 67,5 70,5 12 30 15 30 45 90 94 12 30 15 30
50 75 78 12 30 15 29 50 100 104 12 30 15 30
60 90 93 12 30 15 29 60 120 124 15 35 15 30
75 112,5 115,5 13 35 15 31

Planetary gears nylon 6

trasmission ratio 2:1; 4:1; 6:1 and 8:1

modulo 1 e modulo 1,5
satellite gears z 64

Ingranaggi frontali

materiale: resina acetalica stampata colore bianco
temperatura di esercizio: utilizzo continuo max 80° - utilizzo discontinuo max 100° (prestazioni ridotte)
angolo di pressione: 20°



modulo n° denti diametro primitivo diametro esterno A B C D E
mm mm mm mm mm mm mm
0,5 80 40 43 6 14 7 3 13,5
0,75 48 36 40,5 6 14 7 4 14
1 60 60 67 12 23 10 7 20
Umberto Saccone Mié, 20/01/2016 - 09:19

Coppie coniche

Coppie coniche Umberto Saccone Mié, 31/10/2012 - 17:45

Engranajes conicos

Engranajes conicos

Ruote dentate coniche denti dritti tipo "A"

Coppie conicheCoppie conicheCoppie coniche

RAPPORTO 1:1

 ● angolo di pressione 20°

RAPPORTO 1:2

 ● angolo di pressione 20°

Modulo Z de dp A F dn D1 dm L Lm   Modulo Z de dp A F dn D1 dm L Lm
1,5 16 26,1 24,0 18,0 8 18 8 23,8 17,0 8,9   1,5 16 26,7 24 18,5 8 21 10 34,9 17,0 10,3
1,5 20 32,1 30,0 20,0 8 22 10 28,7 18,0 9,8   1,5 32 49,3 48 20,0 8 32 12 27,5 17,5 10,0
1,5 22 35,1 33,0 20,0 8 25 10 30,2 18,0 9,7   2 16 35,6 320 23,0 10 27 10 45,4 21,0 12,2
1,5 25 39,6 37,5 23,0 8 28 10 35,4 21,0 12,0   2 32 65,8 64 25,0 10 40 12 35,2 22,0 10,0
1,5 30 47,1 45,0 25,0 10 30 12 39,7 22,5 12,0   2,5 16 44,4 40 27,5 12 34 12 56,0 25,0 14,4
2 16 34,8 32,0 20,0 9 25 10 28,8 17,0 9,3   2,5 32 82,2 80 30,0 12 50 15 43,0 26,5 15,0
2 20 42,8 40,0 25,0 12 32 10 35,7 22,0 12,0   3 16 53,4 48 28,0 15 40 15 61,6 25,0 11,6
2 22 46,8 44,0 25,0 12 36 10 37,7 22,0 11,7   3 32 98,7 96 35,0 15 60 15 50,4 30,5 15,0
2 25 52,8 50,0 28,0 14 40 12 42,3 25,0 12,3   3,5 16 62,3 56 33,5 18 48 15 72,3 30,5 14,4
2 30 62,8 60,0 30,0 16 50 12 47,8 27,0 12,8   3,5 32 115,1 112 40,0 18 70 20 57,7 35,0 19,0
2,5 16 43,5 40,0 25,5 10 32 12 37,3 22,0 13,3   4 16 71,1 64 36,0 20 50 20 80,8 32,0 13,4
2,5 20 53,5 50,0 30,5 12 40 12 45,9 27,0 16,0   4 32 131,6 128 45,0 20 80 20 65,5 39,5 23,0
2,5 22 58,5 55,0 30,5 12 45 12 48,3 27,0 15,9   4,5 16 80,1 72 39,5 22 60 20 90,4 35,0 15,4
2,5 25 66,0 62,5 33,5 15 50 15 53,0 30,0 16,0   4,5 32 148,0 144 50,0 22 80 25 73,2 43,5 24,0
2,5 30 78,5 75,0 35,5 18 55 15 59,1 32,0 16,0   5 16 88,9 80 50,0 25 60 20 106,1 45,0 21,1
3 16 52,2 48,0 30,0 12 40 15 44,2 26,0 16,2   5 32 164,5 160 55,0 25 85 25 80,6 48,0 27,0
3 20 64,2 60,0 35,0 18 45 15 51,1 31,0 13,6
3 22 70,2 66,0 35,0 18 50 15 54,0 31,0 13,0

RAPPORTO 1:3

 ● angolo di pressione 20°
3 25 79,2 75,0 38,0 20 55 15 60,0 34,0 16,0
3 30 94,2 90,0 40,0 22 60 20 68,1 36,0 19,0   Modulo Z de dp A F dn D1 dm L Lm
3,5 16 60,9 56,0 35,5 16 45 15 50,8 31,0 17,2   1,5 16 26,9 24 22 12 20 10 46,3 21 9,7
3,5 20 74,9 70,0 40,5 22 55 15 58,6 36,0 19,0   1,5 48 72,9 72 22 12 42 15 29,2 19 12,0
3,5 22 81,9 77,0 40,5 22 60 15 62,0 36,0 18,0   2 16 35,8 32 25,5 15 25 12 58,9 24 9,4
3,5 25 92,4 87,5 43,5 26 65 20 67,5 39,0 18,0   2 48 97,3 96 26,0 15 50 15 35,9 22 13,0
3,5 30 109,9 105,0 45,5 30 70 20 75,4 41,0 17,0   2,5 16 44,7 40 28,0 18 33 14 70,4 26 9,2
4 16 69,6 64,0 38,0 18 50 15 55,6 33,0 16,6   2,5 48 121,6 120 32,0 18 60 20 44,6 27 16,0
4 20 85,6 80,0 43,0 25 60 18 63,8 38,0 18,0   3 16 53,7 48 30,0 18 42 15 84,2 28 11,2
4 22 93,6 88,0 43,0 25 65 18 67,7 38,0 18,0   3 48 145,9 144 38,0 18 65 20 54,1 32 19,0
4 25 105,6 100,0 45,0 28 70 20 73,5 40,0 18,0   3,5 16 62,6 56 36,5 22 48 15 98,8 34 13,4
4 30 125,6 120,0 48,0 32 80 25 83,7 43,0 16,0   3,5 48 170,2 168 44,0 22 75 20 62,5 37 23,0
4,5 16 78,3 72,0 43,0 20 55 18 63,0 37,0 18,5   4 16 71,6 64 42,0 25 55 20 113,3 39 15,7
4,5 20 96,3 90,0 48,0 28 65 20 71,5 42,0 18,0   4 48 194,5 192 50,0 25 85 22 71,2 42 27,0
4,5 22 105,3 99,0 48,0 28 70 20 75,8 42,0 18,0   4,5 16 80,6 72 53,0 28 60 20 133,4 50 23,4
4,5 25 118,8 112,5 50,0 32 75 20 81,8 44,0 18,0   4,5 48 218,8 216 58,0 28 90 25 81,9 49 27,0
4,5 30 141,3 135,0 53,0 35 90 25 93,8 47,0 17,0   5 16 89,5 80 60,0 35 60 20 145,7 57 22,5
5 16 87,0 80,0 45,5 22 60 20 67,8 39,0 17,8   5 48 243,1 240 65,0 35 100 28 90,5 55 35,0
5 20 107,1 100,0 50,5 30 70 20 77,3 44,0 18,5
5 22 117,1 110,0 50,5 30 80 20 82,2 44,0 18,5

RAPPORTO 1:4

 ● angolo di pressione 20°
5 25 132,1 125,0 54,5 35 90 20 90,2 48,0 18,5
5 30 157,1 150,0 56,5 38 110 30 102,4 50,0 18,0   Modulo Z de dp A F dn D1 dm L Lm
    1,5 16 26,9 24 25 12 18 10 61,1 24 12,2
  1,5 64 96,7 96 25 12 60 15 33,0 22 13,0
  2 16 35,9 32 24 15 25 12 73,1 23 8,5
  2 64 129,0 128 28 15 70 20 38,9 24 14,0
  2,5 16 44,9 40 30 18 34 15 92,6 29 11,7
  2,5 64 161,2 160 35 18 80 20 48,8 30 16,0
  3 16 53,8 48 32 20 40 15 108,0 30 11,1
  3 64 193,5 192 42 20 90 20 58,8 36 22,0
  3,5 16 62,8 56 40 25 45 15 127,1 38 14,0
  3,5 64 225,7 224 50 25 100 25 69,3 43 22,0
  4 16 71,7 64 50 30 50 20 148,2 48 18,5
  4 64 257,9 256 60 30 110 28 81,8 52 30,0
  4,5 16 80,7 72 55 32 60 20 167,1 53 21,6
  4,5 64 290,1 288 65 32 120 30 89,8 57 35,0
  5 16 89,7 80 60 35 65 20 185,1 58 23,2
  5 64 322,4 320 70 35 120 30 97,7 61 42,0

Ruote dentate coniche denti dritti tipo "B"

RAPPORTO 1:1

 ● angolo di pressione 20°

RAPPORTO 1:2

 ● angolo di pressione 20°

Modulo Z de dp A F dn D1 dm L Lm   Modulo Z de dp A F dn D1 dm L Lm
1 16 17,4 16 11,2 4 13,3 4 16   6,7   1 15 17,4 15 11,9 5 13,3 4 22   6,6
1 19 20,4 19 11,8 4 15,3 4 18   6,6   1 30 30,6 30 15,1 5 20,3 5 20 14 9
1 22 23,4 22 12,8 4,7 16,3 5 20   6,1   1,5 15 26,1 22,5 21,1 9 20,3 8 35   12
1 26 27,4 26 13,3 5,5 20,3 5 22   7,0   1,5 30 45,9 45 25,2 9 32,3 8 32 23 16
1 30 31,4 30 16,0 6,4 20,3 5 26   8,0   2 15 34,8 30 26,0 11,5 25,3 8 45   13,8
1,5 16 26,1 24 18,9 6,0 20,3 8 26   12,2   2 30 61,2 60 29,8 11,5 40,3 12 39 27 18
1,5 19 30,6 28,5 21,3 7,0 20,3 8 30   11,6   2,5 15 43,5 37,5 31,8 15 32,3 12 55   16,2
1,5 22 35,1 33 22,5 7,5 25,3 8 33   12,7   2,5 30 76,5 75 33,7 15 45,3 15 45 30 20
1,5 26 41,1 39,0 23,2 8,5 28,3 8 36   12,0   3 15 52,2 45 37,3 17 40,3 12 66   19,8
1,5 30 47,1 45,0 27,2 10,0 30,0 12 42   12,1   3 30 91,8 90 42,1 17 55,3 15 56 38 25
2 16 34,8 32,0 23,5 8,0 25,3 8 33   13,6   3,5 15 60,9 52,5 46,1 20,5 45,3 15 79   24,7
2 19 40,8 38,0 24,2 9,0 25,3 8 35   12,0   3,5 30 107,1 105 45,0 20,5 60,3 20 61 40 25
2 22 46,8 44,0 27,9 10,0 30,3 10 42   14,0   4 15 69,6 60 48,6 22,5 50,3 20 87   24,6
2 26 54,8 52,0 31,4 12,0 35,3 12 48   13,7   4 30 122,3 120 57,3 22,5 80,3 20 76 52 35
2 30 62,8 60,0 34,1 13,0 40,3 12 54   17,0   4,5 15 78,3 67,5 51,4 26 60,3 20 94   24,7
2,5 16 43,5 40,0 28,1 10,0 30,3 12 40   15,2   4,5 30 137,6 135 60,3 26 80,3 25 81 53 35
2,5 19 51,0 47,5 27,1 11,0 35,3 12 42   13,0   5 15 87,0 75 57,6 30 60,3 20 104   25,3
2,5 22 58,5 55,0 30,1 12,0 45,3 12 48   15,7   5 30 152,9 150 62,5 30 80,3 25 85 56 35
2,5 26 68,5 65,0 33,2 15,0 45,3 15 54   16,0
2,5 30 78,5 75,0 39,0 16,0 50,3 15 64   20,0

RAPPORTO 1:3

 ● angolo di pressione 20°
3 16 52,2 48,0 31,7 12,0 40,3 12 46   18,1
3 19 61,2 57,0 36,0 13,0 40,3 14 54   17,1   Modulo Z de dp A F dn D1 dm L Lm
3 22 70,2 66,0 36,9 15,0 50,3 15 58   17,1   1 15 17,7 15,0 16,6 7,1 13,3 4 32   9,3
3 26 82,2 78,0 38,4 17,0 50,3 15 64   18,0   1 45 45,3 45,0 17,1 7,1 25,3 8 22 15 10
3 30 94,2 90,0 43,8 19,0 60,3 20 74   22,0   1,5 15 26,5 22,5 22,6 10,5 19,3 8 46   11,7
3,5 16 60,9 56,0 36,4 14,0 45,3 15 53   19,8   1,5 45 68,1 67,5 29,6 10,5 45,3 14 37 27 20
3,5 19 71,4 66,5 36,9 15,0 50,3 15 58   18,0   2 15 35,4 30,0 28,9 14,0 25,3 8 60   14,2
3,5 22 81,9 77,0 39,1 17,0 55,3 15 64   18,0   2 45 90,8 90,0 32,1 14,0 45,3 15 42 29 20
3,5 26 95,9 91,0 42,2 20,0 60,3 20 72   20,0   2,5 15 44,2 37,5 34,6 18,0 32,3 12 73   15,9
3,5 30 110,0 105,0 47,3 23,0 70,3 20 82   22,0   2,5 45 113,4 112,5 39,7 18,0 60,3 20 52 36 25
4 16 69,7 64,0 44,3 15,0 50,3 15 64   25,1   3 15 53,0 45,0 41,3 21,0 40,3 15 88   19,7
4 19 81,7 76,0 44,4 18,0 55,3 18 68   22,0   3 45 136,1 135,0 47,2 21,0 60,3 20 62 42,5 30
4 22 93,7 88,0 45,9 20,0 60,3 18 74   22,0   3,5 15 61,9 52,5 49,6 23,5 45,3 15 105   25,1
4 26 109,7 104,0 48,0 23,0 70,3 20 82 43 22,0   3,5 45 158,8 157,5 54,4 23,5 80,3 20 72 49,0 35
4 30 125,7 120,0 54,2 26,0 80,3 25 94 49 25,0   4 15 70,7 60,0 54,3 27,5 50,3 20 117   25,4
4,5 16 78,4 72,0 46,3 17,5 55,3 18 68   25,0   4 45 181,5 180,0 57,0 27,5 80,3 22 77 51,0 35
4,5 19 91,8 85,5 47,3 20,0 60,3 20 74   25,0   4,5 15 79,5 67,5 55,2 28,5 55,3 20 128   24,8
4,5 22 105,3 99,0 50,1 22,0 70,3 20 82   25,0   4,5 45 204,2 202,5 63,9 28,5 90,3 25 87 57,0 40
4,5 26 123,3 117,0 53,2 25,0 75,3 20 92 45 25,0   5 15 88,4 75,0 65,3 33,0 60,3 20 145   30
4,5 30 141,4 135,0 60,0 29,0 80,3 25 105 54 28,0   5 45 226,9 225,0 66,7 33,0 90,3 28 92 59,0 40
5 16 87,1 80,0 48,9 18,0 60,3 20 74   25,0
5 19 102,1 95,0 52,2 22,0 60,3 20 82   25,0
5 22 117,1 110,0 58,2 24,0 80,3 20 94 52 30,0
5 26 137,1 130,0 62,7 29,0 80,3 20 105 57 30,0
5 30 157,1 150,0 68,9 32,0 80,3 30 119 63 35,0


RAPPORTO 1:1,5

 ● angolo di pressione 20°

RAPPORTO 1:4

 ● angolo di pressione 20°

Modulo Z de dp A F dn D1 dm L Lm   Modulo Z de dp A F dn D1 dm L Lm
    1 15 17,8 15,0 17,2 9,3 13,3 4 38   7,7
    1 60 60,3 60,0 17,1 9,3 30,3 8 22 15 10,0
1 16 18,1 16 12,0 4,3 13,3 4 20   7,0   1,5 15 26,7 22,5 23,0 11 20,3 8 57   11,7
1 24 24,8 24 14,8 4,3 20,3 5 20 13,3 9,3   1,5 60 90,4 90,0 34,0 11 50,3 15 42 31 25,0
1,5 16 27,1 24 20,3 8,0 20,3 8 31   11,8   2 15 35,6 30,0 31,0 16 25,3 8 75   14,4
1,5 24 37,2 36 24,9 8,0 28,3 8 32 22,7 16,0   2 60 120,6 120,0 37,6 16 60,3 16 48 34 25,0
2 16 36,2 32 25,2 10,0 25,3 8 40   13,8   2,5 15 44,5 37,5 38,1 19 32,3 14 94   18,4
2 24 49,7 48 27,2 10,0 32,3 8 37 24,7 16,0   2,5 60 150,7 150,0 44,8 19 60,3 20 58 40 30,0
2,5 16 45,2 40 30,8 13,0 32,3 12 49   16,4   3 15 53,3 45,0 48,1 23 40,3 15 115   24,5
2,5 24 62,1 60 34,0 13,0 45,3 16 46 30,8 20,0   3 60 180,8 180,0 53,2 23 80,3 20 69 48 35,0
3 16 54,3 48 32,4 14,5 40,3 12 55   16,4   3,5 15 62,2 52,5 52,1 26 45,3 15 131   25,1
3 24 74,5 72 36,2 14,5 55,3 16 75 32,0 20,0   3,5 60 211,0 210,0 60,4 26 90,3 25 79 54 40,0
3,5 16 63,3 56 40,4 18,0 45,3 16 66   20,4   4 15 71,1 60,0 55,1 30 50,3 20 145   23,8
3,5 24 86,9 84 44,2 18,0 55,3 20 61 40,0 25,0   4 60 241,1 240,0 60,8 30 90,3 28 82 53 40,0
4 16 72,4 64 46,8 18,0 50,3 16 78   25,4   4,5 15 79,9 67,5 59,1 34 60,3 20 160   24,1
4 24 99,3 96 45,5 18,0 60,3 20 66 40,0 25,0   4,5 60 271,2 270,0 68,2 34 100,3 30 92 61 40,0
4,5 16 81,4 72 47,6 20,0 60,3 20 83   25,1   5 15 88,8 75,0 68,1 38 70,3 20 180   29,4
4,5 24 111,7 108 57,8 20,0 80,3 25 81 51,3 35,0   5 60 301,3 300,0 73,5 38 110,3 30 100 66 40,0
5 16 90,5 80 54,1 24,0 60,3 25 92   25,4
5 24 124,1 120 61,1 24,0 80,3 30 86 54,5 35,0


RAPPORTO 1:2,5

 ● angolo di pressione 20°

Modulo Z de dp A F dn D1 dm L Lm
1 16 18,6 16 14,4 6,5 13,3 4 28   7,4
1 40 40,4 40 14,8 6,5 25,3 8 20 13,0 9,0
1,5 16 27,9 24 24,2 11,5 20,3 8 64   12,3
1,5 40 60,7 60 27,8 11,5 40,3 14 35 25,5 18,0
2 16 37,2 32 29,6 15,0 25,3 8 55   13,7
2 40 80,9 80 32,4 15,0 45,3 16 41 29,0 20,0
2,5 16 46,4 40 38,4 19,0 32,3 12 70   18,5
2,5 40 101,1 100 39,8 19,0 55,3 16 52 35,9 25,0
3 16 55,7 48 41,9 21,5 40,3 16 81   19,6
3 40 121,4 120 47,9 21,5 60,3 20 111 44,0 30,0
3,5 16 65,0 56 49,1 22,6 45,3 20 97   25,0
3,5 40 141,6 140 54,6 22,6 80,3 25 73 50,0 35,0
4 16 74,3 64 52,5 26,0 55,3 20 107   25,3
4 40 161,8 160 57 26,0 80,3 30 78 50,5 35,0
4,5 26 83,6 72 56,3 30,0 60,3 25 117   24,6
4,5 40 182,1 180 59,7 30,0 80,3 30 83 53,0 35,0
5 16 92,9 80 65,4 32,0 60,3 25 134   30,1
5 40 202,3 200 65,7 32,0 90,3 30 92 58,3 40,0

Ruote dentate coniche denti spiroidaliRuote dentate coniche denti spiroidali

RAPPORTO 1:1

 ● angolo di pressione 20°

RAPPORTO 1:3

 ● angolo di pressione 20°

Modulo Z de dp A F dn D1 dm L Lm   Modulo Z de dp A F dn D1 dm L Lm
2 16 34,4 32 20,1 9 25 10 29 17,0 9,5   2 16 36,5 32 25,7 15 25 12 59 24 9,7
2 20 42,4 40 25,2 12 32 10 36 22,0 12,0   2 48 96,6 96 25,3 15 50 15 36 21,5 13
2 25 52,4 50 27,6 14 40 12 42 24,5 12,0   2,5 16 45,7 40 27,7 18 33 14 70 26 8,9
2 30 62,4 60 30,1 16 50 12 48 27,0 13,0   2,5 48 120,8 120 31,4 18 60 20 45 26,5 16
2,5 16 43,0 40 25,0 10 32 12 37 22,0 13,0   3 16 54,8 48 29,9 18 42 15 84 28 11
2,5 20 53,0 50 30,5 12 40 12 46 27,5 16,0   3 48 145 144 36,7 18 65 20 54 31 19
2,5 25 65,5 62,5 33,3 15 50 15 53 30,0 16,0   3,5 16 63,9 56 36,8 22 48 15 99 34 13,6
2,5 30 78,0 75 35,2 18 55 15 59 32,0 16,0   3,5 48 169,1 168 43,1 22 75 20 63 36 23
3 16 51,6 48 29,7 12 40 15 44 26,0 16,0   4 16 73,1 64 41,8 25 55 20 113 39 15,5
3 20 63,6 60 34,8 18 45 15 51 31,0 13,5   4 48 193,3 192 49,2 25 85 22 72 41 27
3 25 78,6 75 37,8 20 55 15 60 34,0 16,0   4,5 16 82,2 72 53,8 28 60 20 134 50 24
3 30 93,6 90 39,7 22 60 20 68 36,0 19,0   4,5 48 217,4 216 56,3 28 90 25 82 47,5 27
3,5 16 60,2 56 34,3 14 45 15 51 30,0 17,5   5 16 91,4 80 60,5 35 60 20 146 57 22,7
3,5 20 74,2 70 36,1 15 55 15 59 31,5 19,0   5 48 241,6 240 63,5 35 100 28 91 53,5 35
3,5 25 91,7 87,5 40,5 21 65 20 68 36,0 18,0   ● ruota minore con elica sinistrorsa / ruota maggiore con elica destrorsa
3,5 30 109,2 105 41,9 24 70 20 76 37,5 17,0
4 16 68,8 64 36,2 15 50 15 56 31,0 17,0
4 20 84,8 80 37,7 17 60 18 64 32,5 18,0

RAPPORTO 1:4

 ● angolo di pressione 20°
4 25 104,8 100 40,5 21 70 20 74 35,0 18,0
4 30 124,8 120 43,4 25 80 25 84 38,0 16,0   Modulo Z de dp A F dn D1 dm L Lm
4,5 16 77,4 72 39,5 15 55 18 63 33,5 18,5   2 16 36,7 32 24 15 25 12 73 23 8,2
4,5 20 95,4 90 43,0 20 65 20 72 37,0 18,0   2 64 128,5 128 27,3 15 70 20 39 23 14
4,5 25 117,9 112,5 45,3 25 75 20 82 39,0 18,0   2,5 16 45,9 40 31 18 34 15 93 29 12,2
4,5 30 140,4 135 48,2 28 90 25 94 42,0 17,0   2,5 64 160,6 160 34,2 18 80 20 49 29 16
5 16 86,0 80 42,1 17 60 20 68 36,0 18,0   3 16 55,1 48 32,1 20 40 15 108 30 11
5 20 106,0 100 45,0 21 70 20 78 38,5 18,5   3 64 192,7 192 40,9 20 90 20 59 35 22
5 25 131,0 125 48,0 26 90 20 90 41,5 18,5   ● ruota minore con elica sinistrorsa / ruota maggiore con elica destrorsa
5 30 156,0 150 52,7 32 110 30 103 46,0 18,0
● ruota minore con elica sinistrorsa / ruota maggiore con elica destrorsa


RAPPORTO 1:2

 ● angolo di pressione 20°

Modulo Z de dp A F dn D1 dm L Lm
2 16 36,1 32 22,6 10 27 10 45 21 11,7
2 32 65 64 24,1 10 40 12 35 21,5 10
2,5 16 45,1 40 27,6 12 34 12 56 25,5 14,5
2,5 32 81,2 80 29,2 12 50 15 43 25,5 15
3 16 54,1 48 28,4 15 40 15 62 25,5 12
3 32 97,5 96 34,6 15 60 15 51 30 15
3,5 16 63,2 56 33,3 18 48 15 72 30,5 14
3,5 32 113,7 112 39,1 18 70 20 58 34 19
4 16 72,2 64 36,3 20 50 20 81 32,5 13,5
4 32 130 128 44,2 20 80 20 66 38,5 23
4,5 16 81,2 72 40,2 22 60 20 91 35,5 16
4,5 32 146,2 144 49,3 22 80 25 74 42,5 24
5 16 90,2 80 50,1 25 60 20 106 45,5 21
5 32 162,5 160 53,7 25 85 25 81 46,5 27
● ruota minore con elica sinistrorsa / ruota maggiore con elica destrorsa
Umberto Saccone Dom, 11/05/2014 - 17:46

Engranajes conicos - nylon

Engranajes conicos - nylon

NYLON 6 al 30%

Coppie coniche in nylon

RAPPORTO 1:1

 ● angolo di pressione 20°

RAPPORTO 1:3

 ● angolo di pressione 20°
modulo Z de dp A F dn D1 dm L Lm   modulo Z de dp A F dn D1 dm L Lm
1 16 17,8 16 14 4 13 5 18,59 14,0 9   1,5 16 26,9 24 22 12 20 8 46,3 21 9,7
1,5 16 25 24 18 6 20 8 25,10 17,0 8,9   1,5 48 72,9 72 21 12 42 15 29,2 19 12
1,5 20 32,1 30 20 8 22 6 28,70 18,0 9   2 16 35,8 32 25,5 15 25 10 58,9 24 9,4
1,5 30 47,1 45 25 10 35 12 39,70 22,5 12   2 48 97,3 96 26 15 50 15 35,9 22 13
2 16 34,8 32 20 9 25 10 28,80 17,0 9,3   2,5 16 44,7 40 28 18 34 14 70,4 26 9,2
2 20 42,8 40 27 12 32 8 35,70 22,0 12   2,5 48 121,6 120 32 18 60 20 44,6 27 16
2 30 62,8 60 30 16 50 12 47,80 27,0 12,8   3 16 53,7 48 30 18 35 10 84,2 28 11,2
2,5 16 43,5 40 27 10 30 12 37,30 22,0 13,3   3 48 145,9 144 38 18 50 20 54,1 32 19
2,5 20 53,5 50 30 12 38 12 45,90 27,0 16
2,5 30 78,5 75 35 18 50 14 59,10 32,0 16

RAPPORTO 1:4

 ● angolo di pressione 20°
3 16 52,2 48 30 12 38 11 44,20 26,0 16,2
3 20 64,2 60 35 18 44 14 51,10 31,0 13,6   modulo Z de dp A F dn D1 dm L Lm
3 30 94,2 90 40 22 60 20 68,10 36,0 19   1,5 16 26,9 24 25 12 18 10 61,1 24 12,2
3,5 20 74,9 70 41 22 56 14 58,60 36,0 19   1,5 64 96,7 96 25 12 60 15 33 22 13
    2 16 35,9 32 24 15 25 12 73,1 23 8,5

RAPPORTO 1:2

 ● angolo di pressione 20°   2 64 129,0 128 28 15 70 20 38,9 24 14
    2,5 16 44,9 40 31 18 32 15 92,6 29 11,7
modulo Z de dp A F dn D1 dm L Lm   2,5 64 160,0 160 35 18 80 20 48,8 30 16
1,5 16 26,7 24 18,5 8 18 8 34,9 17,0 10,3   3 16 53,8 48 32 20 35 10 108 30 11,1
1,5 32 49,3 48 20,0 8 32 12 27,5 17,5 10   3 64 193,5 192 42 20 60 19 58,8 36 22
2 16 35,6 32 23,0 10 24 10 45,4 21,0 12,2
2 32 65,8 64 25,0 10 40 12 35,2 22,0 10

RAPPORTO 1:5

 ● angolo di pressione 20°
2,5 16 44,4 40 27,5 12 30 12 56,0 25,0 14,4
2,5 32 82,2 80 30,0 12 50 15 43,5 26,5 10   modulo Z de dp A F dn D1 dm L Lm
3 16 53,4 48 28,0 15 40 14 61,6 25,0 11,6   2 20 43,3 40 23 10 30 8 43,3 23 10,2
3 32 98,7 96 33,0 15 60 15 50,4 30,5 15   2 30 62,2 60 27 10 50 11 40,6 27,5 15,2
Umberto Saccone Dom, 11/05/2014 - 17:49

Limitadores de par con junta de cadena

Limitadores de par con junta de cadena

Limitatori di coppia a frizione

tipo par max (Nm) A B C D1 E F G H versione con corona standard
------------- 1 molla 2 molle     grezzo     min max     dp de paso cadena diente L
LF 32 6 12 32 20,00 5 10 10 2 6 34 3 40,58 43,40 1\4 " 20 2,80
LF 50 15 30 50 35,00 8 20 11 3 6 35 3 66,93 71,00 3\8" 22 5,20
LF 631 40 80 63 49,20 10 25 12 5 10 55 4 89,24 93,80 1\2" 22 7,00
LF 70 50 100 70 45,00 10 25 17 4 10 55 4 89,24 93,80 1\2" 22 7,00
LF 851 90 180 85 49,20 15 30 19 5 15 65 4 111,55 118,00 5\8" 22 8,80
LF 90 100 200 90 60,00 15 35 19 5 12 60 4 111,55 118,00 5\8" 22 8,80
LF 115 200 400 115 72,00 20 45 21 6 15 70 4 145,94 153,90 3\4" 24 10,80
LF 140 400 800 140 85,00 25 55 24 6 16 80 5 178,48 189,30 1" 22 15,50
LF 170 700 1.400 170 100,00 30 65 29 8 20 95 5 202,98 218,10 1"1\4 20 18,00
LF 51 * 15 30 50 35,00 12 20 12 3 6 38 3 66,93 71,00 3\8" 22 5,20
LF 71 * 50 100 70 45,00 12 25 17 4 10 58 4 89,24 93,80 1\2" 22 7,00

* = tipo en aleacion ligera                              "1" =  tipo especial con casquillo non estandar

Umberto Saccone Dom, 11/05/2014 - 18:45

Casquillo de fijacion

Casquillo de fijacion
Calettatori

Casquillo de fijacion autocentrante "BK11"

● momenti torcenti molto elevati

calettatore

diam interno diam esterno L2 B   diam interno diam esterno L2 B   diam interno diam esterno L2 B   diam interno diam esterno L2 B   diam interno diam esterno L2 B
d D mm mm   d D mm mm   d D mm mm   d D mm mm   d D mm mm
25 55 40 46   45 75 54 62   70 110 78 88   100 145 100 112   160 210 116 130
28 55 40 46   48 80 64 62   75 115 78 88   110 155 100 112   170 225 148 164
30 55 40 46   50 80 64 72   80 120 78 88   120 165 100 112   180 235 148 164
35 60 54 60   55 85 64 72   85 125 78 88   130 180 116 130   190 250 148 164
38 75 54 62   60 90 64 72   90 130 78 88   140 190 116 130   200 260 148 164
40 75 54 62   65 95 64 72   95 135 78 88   150 200 116 130   220 285 148 164
42 75 54 62

Casquillo de fijacion autocentrante "BK13"

● momenti torcenti medio elevatiCalettatori

diam interno diam esterno L3 B   diam interno diam esterno L3 B   diam interno diam esterno L3 B   diam interno diam esterno L3 B   diam interno diam esterno L3 B
d D mm mm   d D mm mm   d D mm mm   d D mm mm   d D mm mm
19 47 28 34   32 60 28 34   55 85 33 41   85 125 40 50   130 180 52 64
20 47 28 34   35 60 28 34   60 90 33 41   90 130 40 50   140 190 54 68
22 47 28 34   38 65 28 34   65 95 33 41   95 135 40 50   150 200 54 68
24 50 28 34   40 65 28 34   70 110 40 50   100 145 44 56   160 210 54 68
25 50 28 34   42 75 33 41   75 115 40 50   110 155 44 56   170 225 64 78
28 55 28 34   45 75 33 41   80 120 40 50   120 165 44 56   180 235 64 78
30 55 28 34   50 80 33 41

Casquillo de fijacion autocentrante "BK15"

● momenti torcenti medio elevati

Calettatori

diam interno diam esterno L3 B   diam interno diam esterno L3 B   diam interno diam esterno L3 B   diam interno diam esterno L3 B   diam interno diam esterno L3 B
d D mm mm   d D mm mm   d D mm mm   d D mm mm   d D mm mm
14 55 31 39   22 55 31 39   32 65 31 39   32 80 33 41   42 80 33 41
16 55 31 39   24 55 31 393   35 65 31 39   35 80 33 41   45 80 33 41
18 55 31 39   25 55 31 93   38 65 31 39   38 80 33 41   48 80 33 41
19 55 31 39   28 55 31 39   40 65 31 39   40 80 33 41   50 80 33 41
20 55 31 39   30 55 31 39   30 80 33 41

Casquillo de fijacion autocentrante "BK16"

● momenti torcenti medio elevati

Calettatori

diam interno diam esterno L3 B   diam interno diam esterno L3 B   diam interno diam esterno L3 B   diam interno diam esterno L3 B   diam interno diam esterno L3 B
d D mm mm   d D mm mm   d D mm mm   d D mm mm   d D mm mm
18 47 28 34   32 60 28 34   55 85 33 41   85 125 40 50   130 180 52 64
20 47 28 34   35 60 28 34   60 90 33 41   90 130 40 50   140 190 54 68
22 47 28 34   38 65 28 34   65 5 33 41   95 135 40 50   150 200 54 68
24 50 28 34   40 65 28 34   70 110 40 50   100 145 44 56   160 210 54 68
25 50 28 34   42 75 33 41   75 115 40 50   110 155 44 56   170 225 64 78
28 55 28 34   45 75 33 41   80 120 40 50   120 165 44 56   180 235 64 78
30 55 28 34   50 80 33 41

Casquillo de fijacion autocentrante "BK19"

● momenti torcenti medio elevati

 Calettatori

diam interno diam esterno L2 L   diam interno diam esterno L2 L   diam interno diam esterno L2 L   diam interno diam esterno L2 L   diam interno diam esterno L2 L
d D mm mm   d D mm mm   d D mm mm   d D mm mm   d D mm mm
24 50 19,5 23   50 90 27,5 31,5   75 138 32,5 37,8   110 185 50 56,4   155 265 64,5 72
30 60 21,5 25   55 100 30,5 34,5   80 145 32,5 37,8   125 215 54 60,4   165 290 71 81
36 72 23,5 27,5   62 110 30,5 34,5   90 155 39 44,3   140 230 60,5 68   175 300 71 81
44 80 25,5 29,5   68 115 30,5 34,5   100 170 44 49,3

Casquillo de fijacion non autocentrante "BK25"

● momenti torcenti medio bassi

Calettatori

diam interno diam esterno D1 B   diam interno diam esterno D1 B   diam interno diam esterno D1 B   diam interno diam esterno D1 B
d D mm mm   d D mm mm   d D mm mm   d D mm mm
17 26 38 18   32 42 58 21,5   48 62 75 25,5   60 73 85 28,5
18 26 38 18   36 45 58 21,5   50 62 75 25,5   63 79 92 30,5
22 32 45 18   38 48 65 24,5   55 68 80 27,5   65 79 92 30,5
28 36 52 19,5   42 55 70 25,5   56 68 80 27,5   70 84 98 31,5

Casquillo de fijacion autocentrante "BK26"

● momenti torcenti medio bassi

Calettatori

diam interno diam esterno D1 B   diam interno diam esterno D1 B   diam interno diam esterno D1 B   diam interno diam esterno D1 B   diam interno diam esterno D1 B
d D mm mm   d D mm mm   d D mm mm   d D mm mm   d D mm mm
15 25 32 31   20 30 38 33   28 40 52 44   40 50 65 46   55 65 80 48
18 30 38 33   24 35 45 38   30 40 52 44   45 55 70 47   60 70 85 50
19 30 38 33   25 35 45 38   35 45 58 45   50 60 75 47

Casquillo de fijacion non autocentrante "BK40"

● momenti torcenti medio elevati

 Calettatori

diam interno diam esterno L2 B   diam interno diam esterno L2 B   diam interno diam esterno L2 B   diam interno diam esterno L2 B   diam interno diam esterno L2 B
d D mm mm   d D mm mm   d D mm mm   d D mm mm   d D mm mm
19 47 20 26   38 65 20 26   65 95 24 32   110 155 33 45   190 250 52 66
20 47 20 26   40 65 20 26   70 110 28 38   120 165 33 45   200 260 52 66
22 47 20 26   42 75 24 32   75 115 28 38   130 180 38 50   220 285 56 72
24 50 20 26   45 75 24 32   80 120 28 38   140 190 38 50   240 305 56 72
25 50 20 26   48 80 24 32   85 125 28 38   150 200 38 50   260 325 56 72
28 55 20 26   50 80 24 32   90 130 28 38   160 210 38 50   280 355 66 84
30 55 20 26   55 85 24 32   95 135 28 38   170 225 44 58   300 375 66 84
32 60 20 26   60 90 24 32   100 145 33 45   180 235 44 58   320 405 78 98
35 60 20 26



Casquillo de fijacion non autocentrante "BK50"

● momenti torcenti medio bassi

Calettatori

diam interno diam esterno L1 B   diam interno diam esterno L1 B   diam interno diam esterno L1 B   diam interno diam esterno L1 B   diam interno diam esterno L1 B
d D mm mm   d D mm mm   d D mm mm   d D mm mm   d D mm mm
12 15 3,7 4,5   20 25 5,3 6,3   35 40 6 7   50 57 8,6 10   70 79 12,2 14
14 18 5,3 6,3   22 26 5,3 6,3   36 42 6 7   55 62 8,6 10   71 80 12,2 14
15 18 5,3 6,3   24 28 5,3 6,3   38 44 6 7   56 64 10,4 12   75 84 12,2 14
16 20 5,3 6,3   25 30 5,3 6,3   40 45 6,6 8   60 68 10,4 12   80 91 15 17
17 21 5,3 6,3   28 32 5,3 6,3   42 48 6,6 8   63 71 10,4 12   90 101 15 17
18 22 5,3 6,3   30 35 5,3 6,3   45 52 8,6 10   65 73 10,4 12   100 114 18,7 21
19 24 5,3 6,3   32 36 5,3 6,3   48 55 8,6 10

Casquillo de fijacion autocentrante "BK61"

● momenti torcenti medio elevati

Calettatori

diam interno diam esterno L2 B   diam interno diam esterno L2 B   diam interno diam esterno L2 B   diam interno diam esterno L2 B   diam interno diam esterno L2 B
d D mm mm   d D mm mm   d D mm mm   d D mm mm   d D mm mm
10 20 13 15,5   16 32 17 21   22 40 21 26   32 55 26 32   42 75 36 44
11 22 13 15,5   17 35 21 25   24 47 26 32   35 60 31 37   45 75 36 44
12 22 13 15,5   18 35 21 25   25 47 26 32   38 65 31 37   48 80 36 44
14 26 17 20   19 35 21 25   28 50 26 32   40 65 31 37   50 80 36 44
15 28 17 20   20 38 21 26   30 55 26 32

Casquillo de fijacion autocentrante "BK70"

● momenti torcenti elevati

Calettatori

diam interno diam esterno L3 B   diam interno diam esterno L3 B   diam interno diam esterno L3 B   diam interno diam esterno L3 B   diam interno diam esterno L3 B
d D mm mm   d D mm mm   d D mm mm   d D mm mm   d D mm mm
19 47 39 45   32 60 39 45   50 80 47 55   85 125 62 72   130 180 77 89
20 47 39 45   35 60 39 45   55 85 47 55   90 130 62 72   140 190 84 98
22 47 39 45   38 65 39 45   60 90 47 55   95 135 62 72   150 200 84 98
24 50 39 45   40 65 39 45   65 95 47 55   100 145 77 89   160 210 84 98
25 50 39 45   42 75 47 55   70 110 57 67   110 155 77 89   170 225 84 98
28 55 39 45   45 75 47 55   75 115 57 72   120 165 77 89   180 235 84 98
30 55 39 45   48 80 47 55   80 120 62 72

Casquillo de fijacion autocentrante "BK71"

● momenti torcenti elevati

Calettatori

diam interno diam esterno L3 B   diam interno diam esterno L3 B   diam interno diam esterno L3 B   diam interno diam esterno L3 B   diam interno diam esterno L3 B
d D mm mm   d D mm mm   d D mm mm   d D mm mm   d D mm mm
19 47 39 45   32 60 39 45   50 80 47 55   85 125 62 72   130 180 77 89
20 47 39 45   35 60 39 45   55 85 47 55   90 130 62 72   140 190 84 98
22 47 39 45   38 65 39 45   60 90 47 55   95 135 62 72   150 200 84 98
24 50 39 45   40 65 39 45   65 95 47 55   100 145 77 89   160 210 84 98
25 50 39 45   42 75 47 55   70 110 57 67   110 155 77 89   170 225 84 98
28 55 39 45   45 75 47 55   75 115 62 72   120 165 77 89   180 235 84 98
30 55 39 45   48 80 47 55   80 120 62 72

Casquillo de fijacion autocentrante "BK80"

● momenti torcenti medio elevati

Calettatori

diam interno diam esterno L3 B   diam interno diam esterno L3 B   diam interno diam esterno L3 B   diam interno diam esterno L3 B   diam interno diam esterno L3 B
d D mm mm   d D mm mm   d D mm mm   d D mm mm   d D mm mm
8 15 24 28   18 26 38 44   32 43 50 56   55 71 74 82   95 120 96 106
9 16 27 31   19 27 38 44   35 47 50 56   60 77 74 82   100 125 102 114
10 16 27 31   20 28 38 44   38 50 50 56   65 84 74 82   110 140 107 119
11 18 27 31   22 32 45 51   40 53 52 58   70 90 91 101   120 155 127 139
12 18 27 31   24 34 45 51   42 55 52 58   75 95 91 101   130 165 127 139
14 23 27 31   25 34 45 51   45 59 64 72   80 100 96 106   140 175 127 139
15 24 36 42   28 39 45 51   48 62 64 72   85 106 96 106   150 185 127 139
16 24 36 42   30 41 45 51   50 65 74 82   90 112 96 106

Casquillo de fijacion – giunto rigido "BK95"

● momenti torcenti medio elevati

Calettatori

diam interno diam esterno L1 L   diam interno diam esterno L1 L   diam interno diam esterno L1 L   diam interno diam esterno L1 L   diam interno diam esterno L1 L
d D mm mm   d D mm mm   d D mm mm   d D mm mm   d D mm mm
17 50 50 56   24 55 60 66   32 63 60 66   42 78 75 83   55 94 85 93
18 50 50 56   25 55 60 66   35 75 75 83   45 85 85 93   60 100 85 93
19 50 50 56   28 60 60 66   38 75 75 83   48 90 85 93   65 105 85 93
20 50 50 56   30 60 60 66   40 75 75 83   50 90 85 93   70 115 100 110
Umberto Saccone Sáb, 10/05/2014 - 20:17

Cinghie, poleas dentadas, manicotti, barras dentadas, flange, piastre di bloccaggio

Cinghie, poleas dentadas, manicotti, barras dentadas, flange, piastre di bloccaggio

Poleas dentadas

Pulegge dentate

● per cinghie positive "Synchrobelt" (tipo MXL025 – XL037 – L050 – L075 – L100 – H075 – H100 – H150 – H200 – H300 – XH 200 – XH 300- XH400)

● a bussola conica per cinghie positive "Synchrobelt" (tipo L050 – L075 – L100 – H100 – H150 – H200 – H300)

● per cinghie "Synchrobelt - HTD" (tipo 3M – 5M – 8M – 14M)

● a bussola conica per cinghie "Synchrobelt – HTD" (tipo 3M – 5M – 8M – 14M)

● passo metrico "BAT" per cinghie "AT" (tipo BAT5 – BAT10)

● passo metrico "T" (tipo T2,5 - T5 -T10)

Barras dentadas

Barre dentate

● per cinghie positive serie "Synchrobelt" (tipo MXL – XL – L – L)

● passo metrico serie "T" (tipo T2,5 – T5 – T10)

● per cinghie serie "Synchrobelt – HTD" (tipo 5M – 8M)

● passo metrico serie "BAT" per cinghie serie "AT" (tipo BAT5 – BAT10)

Flange per pulegge dentate – zincate

Flange per pulegge dentate – zincate

Cinghie dentate

Cinghie dentate

● positive per serie "Synchrobelt" (tipo XL – L – H – XH)

● passo metrico serie "T" (tipo T2,5 – T5 – T10)

● serie "Synchrobelt – HTD" (tipo 3M – 5M – 8M – 14M)

● passo metrico serie "AT" (tipo AT5 – AT10)

Manicotti

● positivi serie "Synchrobelt" (tipo XL- L – H – XH)

 Manicotti

● serie "Synchrobelt – HTD" (tipo 3M – 5M – 8M – 14M)

● dentati passo metrico serie "T" (tipo T2,5 – T5 – T10)

● dentati passo metrico serie "AT" (tipo AT5 – AT10)

Cinghie dentate a metraggio

● serie "Synchrobelt" (tipo XL – L – H)

● serie "T" (tipo T5 – T10 – T20)

● serie "Synchrobelt – HTD" (tipo 5M – 8M – 14M)

● serie "AT" (tipo AT5 – AT10 – AT20)

Piastre di bloccaggio per cinghie dentatePiastre di bloccaggio per cinghie dentate

● serie "Synchrobelt"

● serie "AT"

● serie "Synchrobelt – HTD"

● serie "T"

Pulegge a gole trapezoidali per bussola conica

● serie "SPZ"

 Pulegge a gole trapezoidali per bussola conicaPulegge a gole trapezoidali per bussola conica

● serie "SPB"

● serie "SPA"

● serie "SPC"
● serie "POLY - V" per bussola conica Sezione L e J

Cinghie trapezoidali

● cinghie trapezoidali a sezione "stretta"

● cinghie trapezoidali a sezione "stretta"● cinghie trapezoidali a sezione "stretta"

● cinghie trapezoidali a sezione "classica"

● cinghie trapezoidali a sezione "classica"● cinghie trapezoidali a sezione "classica"

● cinghie trapezoidali a sezione "stretta dentellate"

● cinghie trapezoidali a sezione "stretta dentellate"● cinghie trapezoidali a sezione "stretta dentellate"

Umberto Saccone Dom, 11/05/2014 - 20:05

Cinghie, manicotti e piastre di bloccaggio

Cinghie, manicotti e piastre di bloccaggio

Cinghie dentate positive (tipo XL – L – H – XH)

tipo passo mm "hs" mm toll mm "ht" mm "S" mm ß gradi materiale larghezza cinghia disponibile
XL 5,08 2,3 +/- 0,2 1,27 2,57 50 neoprene con cavi in fibra di vetro mm 6,35 – 7,94 – 9,52
L 9,53 3,6 +/- 0,25 1,91 4,65 40 neoprene con cavi in fibra di vetro mm 12,7 – 19,05 – 25,4
H 12,7 4,3 +/- 0,25 2,29 6,12 40 neoprene con cavi in fibra di vetro mm 19,05 – 25,4 – 38,1 – 50,8 – 76,2
XH 22,225 11,2 +/- 0,65 6,35 12,57 40 neoprene con cavi in fibra di vetro mm 50,8 – 76,2 – 101,6 - 127
XL   L   H   XH
codice cator denti sviluppo mm fornibile manicotto larghezza mm codice cator denti sviluppo mm fornibile manicotto larghezza mm codice cator denti sviluppo mm fornibile manicotto larghezza mm codice cator denti sviluppo mm fornibile manicotto larghezza mm
60 XL 30 152,40 480 124 L 33 314,33 480 240 H 48 609,60 480 507 XH 58 1289,05 460
70 XL 35 177,80 480 150 L 40 381,00 480 270 H 54 685,80 480 560 XH 64 1422,40 460
80 XL 40 203,20 480 187 L 50 476,25 480 300 H 60 762,00 480 630 XH 72 1600,20 460
90 XL 45 228,60 480 210 L 56 533,40 480 330 H 66 838,20 480 700 XH 80 1778,00 460
100 XL 50 254,00 480 225 L 60 571,50 480 360 H 72 914,40 480 770 XH 88 1955,80 460
102 XL 51 259,08 480 240 L 64 609,60 480 390 H 78 990,60 480 840 XH 96 2133,60 460
106 XL 53 269,24 480 255 L 68 647,70 480 420 H 84 1066,80 480 980 XH 112 2489,20 460
108 XL 54 274,32 480 270 L 72 685,80 480 450 H 90 1143,00 480 1120 XH 128 2844,80 460
110 XL 55 279,40 480 285 L 76 723,90 480 480 H 96 1219,20 480 1260 XH 144 3200,40 460
116 XL 58 294,64 480 300 L 80 762,00 480 510 H 102 1295,40 480 1400 XH 160 3556,00 460
120 XL 60 304,80 480 322 L 86 819,15 480 540 H 108 1371,60 480 1540 XH 176 3911,60 460
130 XL 65 330,20 480 345 L 92 876,20 480 570 H 114 1447,80 480 1750 XH 200 4445,00 460
140 XL 70 355,60 480 367 L 98 933,45 480 600 H 120 1524,00 480 codice cator larghezza mm
148 XL 74 375,92 480 390 L 104 990,60 480 630 H 126 1600,20 480 XH 200 50,8
150 XL 75 381,00 480 420 L 112 1066,80 480 660 H 132 1676,40 480 XH 300 76,2
160 XL 80 406,40 480 450 L 120 1143,00 480 700 H 140 1778,00 480 XH 400 101,6
170 XL 85 431,80 480 480 L 128 1219,20 480 730 H 146 1854,20 480 XH 500 127
180 XL 90 457,20 480 510 L 136 1295,40 480 750 H 150 1905,00 480
190 XL 95 482,60 480 540 L 144 1371,60 480 800 H 160 2032,00 480
200 XL 100 508,00 480 600 L 160 1524,00 480 850 H 170 2159,00 480
210 XL 105 533,40 480 codice cator larghezza mm   900 H 180 2286,00 480
220 XL 110 558,80 480 L 050 12,70 1000 H 200 2540,00 480
230 XL 115 584,20 480 L 075 19,05 1100 H 220 2794,00 480
240 XL 120 609,60 480 L 100 25,40 1250 H 250 3175,00 480
250 XL 125 635,00 480   1400 H 280 3556,00 480
260 XL 130 660,40 480 1700 H 340 4318,00 480
270 XL 135 685,80 480 codice cator larghezza mm
280 XL 140 711,20 480 H 075 19,05
290 XL 145 736,60 480 H 100 25,4
300 XL 150 762,00 480 H 150 38,1
316 XL 158 802,64 480 H 200 50,8
330 XL 165 838,20 480 H 300 76,2
344 XL 172 873,76 480
380 XL 190 965,20 480
codice cator larghezza mm
XL 025 6,35
XL 031 7,94
XL 037 9,52

Cinghie dentate HTD (tipo 3M – 5M – 8M – 14M)

tipo passo mm "hs" mm toll mm "ht" mm materiale larghezza cinghia disponibile
3M 3 2,4 +/- 0,2 1,2 neoprene con cavi in fibra di vetro mm 6 – 9 – 15
5M 5 3,6 +/- 0,25 2,1 neoprene con cavi in fibra di vetro mm 9 – 15 – 25
8M 8 5,6 +/- 0,4 3,4 neoprene con cavi in fibra di vetro mm 20 – 30 – 50 – 85
14M 14 10 +/- 0,6 6,1 neoprene con cavi in fibra di vetro mm 40 – 55 – 85 – 115 – 170
3M   5M   8M   14M
codice cator denti sviluppo mm fornibile manicotto larghezza mm codice cator denti sviluppo mm fornibile manicotto larghezza mm codice cator denti sviluppo mm fornibile manicotto larghezza mm codice cator denti sviluppo mm fornibile manicotto larghezza mm
111 3M 37 111 480 300 5M 60 300 480 376 8M 47 376 480 966 14M 69 966 470
144 3M 48 144 480 330 5M 66 330 480 424 8M 53 424 480 1190 14M 85 1190 470
159 3M 53 159 480 350 5M 70 350 480 480 8M 60 480 480 1400 14M 100 1400 470
168 3M 56 168 480 375 5M 75 375 480 560 8M 70 560 480 1610 14M 115 1610 470
174 3M 58 174 480 400 5M 80 400 480 600 8M 75 600 480 1778 14M 127 1778 470
177 3M 59 177 480 425 5M 85 425 480 640 8M 80 640 480 1890 14M 135 1890 470
210 3M 70 210 480 450 5M 90 450 480 656 8M 82 656 480 2100 14M 150 2100 470
213 3M 71 213 480 475 5M 95 475 480 720 8M 90 720 480 2310 14M 165 2310 470
216 3M 72 216 480 500 5M 100 500 480 784 8M 98 784 480 2450 14M 175 2450 470
225 3M 75 225 480 535 5M 107 535 480 800 8M 100 800 480 2590 14M 185 2590 470
252 3M 84 252 480 565 5M 113 565 480 880 8M 110 880 480 2800 14M 200 2800 470
255 3M 85 255 480 600 5M 120 600 480 960 8M 120 960 480 3150 14M 225 3150 470
267 3M 89 267 480 615 5M 123 615 480 1040 8M 130 1040 480 3500 14M 250 3500 470
300 3M 100 300 480 620 5M 124 620 480 1120 8M 140 1120 480 3850 14M 275 3850 470
318 3M 106 318 480 630 5M 126 630 480 1200 8M 150 1200 480 4326 14M 309 4326 470
336 3M 112 336 480 635 5M 127 635 480 1280 8M 160 1280 480 4578 14M 327 4578 470
339 3M 113 339 480 665 5M 133 665 480 1360 8M 170 1360 480 codice cator larghezza mm
336 3M 121 363 480 710 5M 142 710 480 1440 8M 180 1440 480 14M 40
384 3M 128 384 480 755 5M 151 755 480 1600 8M 200 1600 480 14M 55
390 3M 130 390 480 800 5M 160 800 480 1760 8M 220 1760 480 14M 85
420 3M 140 420 480 890 5M 178 890 480 1800 8M 225 1800 480 14M 115
447 3M 149 447 480 900 5M 180 900 480 2000 8M 250 2000 480 14M 170
474 3M 158 474 480 925 5M 185 925 480 2248 8M 281 2248 480
480 3M 160 480 480 1000 5M 200 1000 480 2400 8M 300 2400 480
501 3M 167 501 480 1050 5M 210 1050 480 2800 8M 350 2800 480
513 3M 171 513 480 1125 5M 225 1125 480 codice cator larghezza mm
537 3M 179 537 480 1270 5M 254 1270 480 8M 20
564 3M 188 564 480 1500 5M 300 1500 480 8M 30
606 3M 202 606 480 codice cator larghezza mm   8M 50
633 3M 211 633 480 5M 9 8M 85
711 3M 237 711 480 5M 15
882 3M 294 882 480 5M 25
945 3M 315 945 480
1041 3M 347 1041 480
1068 3M 356 1068 480
1071 3M 357 1071 480
1125 3M 375 1125 480
1569 3M 523 1569 480
codice cator larghezza mm
3M 6
3M 9
3M 15

Cinghie dentate "HTD HP" per alte prestazioni

immagine
tipo passo mm "hs" mm toll mm "ht" mm materiale larghezza cinghia disponibile
5M 5 3,4 +/- 0,25 1,9 neoprene con cavi in fibra di vetro mm 9 – 15 – 25
8M 8 5,4 +/- 0,4 3,2 neoprene con cavi in fibra di vetro mm 20 – 30 – 50 – 85
14M 14 9,5 +/- 0,6 5,6 neoprene con cavi in fibra di vetro mm 40 – 55 – 85 – 115 – 170
Umberto Saccone Vie, 23/01/2015 - 16:12

Pulleys NYLON 6 with 30% of glass fibre

Pulleys NYLON 6 with 30% of glass fibre

Il NYLON 6 al 30% fibra di vetro colore grigio metalizzato da noi impiegato è caratterizzato da ottime proprietà meccaniche e termiche, nonchè da una buona stabilità dimensionale.

Fields: packaging, cleaning, paints, automation, agriculture, glass and wood.

Le caratteristiche tecniche sono le seguenti:

temperatura d'uso: -40°/+130° C

resistenza alla flessione: 130*/230 N/mm2

durezza Rockwell scala R: 112*/122

resistenza urto izod con intaglio: 170 J/m (stato condizionato)

coefficiente dilatazione termica lineare: 3.5 x 10-5 C-1

assorbimento d'acqua in aria umida: 2,2 ÷ 2,7 %

resistenza alla trazione: 100*/160 N/mm2

allungamento a rottura: 3÷4* %

rigidità dielettrica: 40* KV/mm

resistenza di volume: 4 x 1011* ohm x cm

Siamo in grado, a richiesta su disegno, di fornire tipi speciali lavorati all'utensile, per esempio: foro con cava per chiavette, smussi, filettature di fissaggio, mozzi a forma particolare, ingranaggi con moduli particolari fuori catalogo.

● timing belt

-  metric pitch "T" (2,5 - 5 - 10 mm)
- metric pitch "AT" (5 - 10 mm)
- inch pitch "MXL - XL - L - H" (2,032 - 5,08 - 9,52 - 12,7 mm)
- compatible "HTD" (3 - 5 - 8 mm)
- compatible "RPP" (3 - 5 - 8 mm)
● per cinghie trapezoidali
● per cinghie rettangolari
● per cinghie tonde
● per cinghie piane
possibility of overprinting a brass, aluminium, or steel insert
timing belt pulleys
type PTGT type PTGP type PTGR
Umberto Saccone Vie, 07/10/2016 - 09:22

Cremagliere

Cremagliere Umberto Saccone Mié, 31/10/2012 - 17:40

Cremalleras mecanizadas para montaje continuo - acero

Cremalleras mecanizadas para montaje continuo - acero
angolo di pressione 20° materiale C45 trafilato normalizzato
lunghezza mm. Cremagliere intestate per il montaggio in continuo in acciaio
500 1.000 2.000
  modulo AxB AxB AxB
1 15x15 15x15 15x15
1,5 17x17 17x17 17x17
2 20x20 20x20 20x20
2,5 25x25 25x25 25x25
3 30x30 30x30 30x30
4   25x25 25x25
4   30x30 30x30
4 40x40 40x40 40x40
per cancelli: zincata con 3 fori - fornibili viti, rondelle e distanziali 4   30X12
  5 50x50 50x50 50x50
6   60x60 60x60
8 80x80 80x80 80x80

a richiesta:

  • cremagliera con lunghezza diversa
  • cremagliera da Mod. 0,5 a 40
  • cremagliera in inox/zincata/brunita
  • cremagliera con denti temp. induz./bonifica/cementazione
  • cremagliera con passo metrico (2,5-4-6,25-7,5-10-12-12,5-20)
    cremagliera  elicoidale - dentatura inclinata cremagliera a sezione circolare cremagliera circolare
Umberto Saccone Sáb, 10/05/2014 - 20:11

Cremalleras - nylon

Cremalleras - nylon

NYLON 6 al 30%

Cremagliere a settoriCremagliere a settori in nylon

● angolo di pressione 20°

modulo lunghezza nominale mm.
250 350 500 700 1.000
AxB AxB AxB AxB AxB
0,5 8x8
1 15x15         su richiesta disponibile lunghezza 150mm
1,5* 17x17   17x17   17x17 * = cremagliera con anima in acciaio
2* 20x20   20x20   20x20 * = cremagliera con anima in acciaio
3* 30x30   30x30   30x30 * = cremagliera con anima in acciaio
4*   28x20   28x20 28x20 * = cremagliera con anima in acciaio
Umberto Saccone Dom, 11/05/2014 - 18:03

Cremalleras para puertas - nylon - acero

Cremalleras para puertas - nylon - acero

Cremagliere per cancelli in nylon

tipo V4                                                        tipo V6                                                      tipo S6

Cremagliere per cancelli (nylon e acciaio)

Cremagliere per cancelli (nylon e acciaio)Cremagliere per cancelli (nylon e acciaio)

tipo modulo A B L C D
V4 4

28

 12 1.005     con 4 attacchi inferiori a sbalzo
V6 4 28 20 1.020     con 6 attacchi inferiori a sbalzo
S6 4 28 20 1.020     con 6 attacchi superiori a sbalzo
ACRV 20 4 20 48 500 41 12 versione con profilo in alluminio
ACRS 20 4 25 42 490 20 20 versione con supporto in lamiera

disponibili altre versioni a richiesta

Cremagliere per cancelli in acciaio zincato

tipo modulo sezione lunghezza
ACRM1 4 22 x 22 1.000
ACRM2 4 30 x 8 1.000
ACRM3 4 30 x 12 1.004 3 fori diam. 8,5 mm. - fornibili viti, rondelle e distanziali
ACRM4* 4 22 x 22 1.000
ACRM6 6 30 x 30 1.000

* versione non zincata

Umberto Saccone Dom, 11/05/2014 - 18:08

Barre cannellee

Barre cannellee

Alberi scanalati e relative boccoleAlberi scanalati e relative boccole

Barre Cannelle



Douille cannelle
UNI 221 numero CATOR D d C numero delle scanalature peso netto al metro   numero CATOR diametro esterno lunghezza numero CATOR diametro esterno lunghezza
Z kg/mt   E L E L
mm mm mm n°   mm mm mm mm
11 RVM227 14,00 11,00 3,00 6 0,95   RV186 25,00 40,00
13 RVM226 16,00 13,00 3,50 6 1,28   RV80/1 28,00 40,00
16 RVM145 20,00 16,00 4,00 6 1,90   RV78 30,00 50,00
20X17 RVM229 20,00 17,00 2,00 12 1,90   RV80 30,00 40,00
18 RVM147 22,00 18,00 5,00 6 2,45   RV79 32,00 50,00
21 RVM144 25,00 21,00 5,00 6 3,13   RV71 38,00 60,00
23 RVM148 28,00 23,00 6,00 6 3,90   RV72 38,00 60,00
26/20 RVM146 30,00 26,00 6,00 6 4,60   RV73 42,00 60,00
26 RVM149 32,00 26,00 6,00 6 5,00   RV74 42,00 60,00
28 RVM221 34,00 28,00 7,00 6 5,80   RV76 45,00 60,00
32 RVM222 38,00 32,00 6,00 8 7,40   RV187 55,00 60,00
36 RVM223 42,00 36,00 7,00 8 9,40   RV188 60,00 70,00
42 RVM224 48,00 42,00 8,00 8 12,30   RV189 65,00 70,00
46 RVM225 54,00 46,00 9,00 8 15,30   RV190 70,00 80,00 RV190/100 70,00 100,00
  RVM-A 60,00 52,00 10,00 8 19,07   RV-A 100,00 120,00

1.1/8 RVM141 28,52 23,65 7,03 6 4,25   RV61 38,00 60,00 RV62 38,00 80,00
1.3/8 RVM142 34,87 28,14 8,64 6 6,70   RV65 48,00 70,00 RV67 48,00 100,00
1.3/4 RVM143 44,37 36,25 11,00 6 10,20   RV69 60,00 80,00 RV70 60,00 100,00
  • materiale: C45 trafilato

  • materiale: fornibile anche in altri materiali (es. inox)

  • alberi scanalati: lunghezza standard mm. 1.000,00 (altre misure a richiesta)

Reductions unifiee pour prises de force



Reductions unifiees pour prises de force avec poussoir
numero CATOR profilo esterno profilo interno lunghezza totale mm. numero CATOR profilo esterno profilo interno lunghezza totale mm.
RV 1 1" 1/8 1" 3/8 140 RV 30 1" 1/8 1" 1/8 135
RV 2 1" 3/8 1" 3/8 150 RV 31* 1" 1/8 1" 3/8 150
RV 3 1" 1/8 1" 1/8 140 RV 32* 1" 3/8 1" 3/8 150
RV 4 1" 3/8 1" 1/8 140 RV 33* 1" 3/8 1" 3/4 165
RV 5 1" 3/8 1" 3/4 160 RV 33/1* 1" 3/8 1" 3/4 27 cave 165
RV 6 1" 3/8 21 UNI 221 140 RV 33/2* 1" 3/8 1" 3/4 20 cave 165
RV 7 1" 3/8 23 UNI 221 140 RV 33/3* 1" 3/8 21 scanalature 1" 3/4 165
RV 8 1" 3/8 26 UNI 220 140 RV 33/4* 1" 3/8 21 scanalature 1" 3/4 20 cave 165
RV 9 1" 3/8 26 UNI 221 145 RV 34* 1" 3/4 1" 3/8 160
RV 10 1" 3/8 28 UNI 220 145 RV 34/1* 1" 3/4 1" 3/8 21 cave 160
RV 11 1" 3/8 28 UNI 221 145 RV 34/2 1" 3/4 20 scanalature 1" 3/8 160
RV 12 1" 3/4 1" 3/4 165 RV 34/4* 1" 3/4 20 scanalature 1" 3/8 21 cave 160
RV 13 1" 3/4 1" 3/8 155 RV 35* 1" 3/4 1" 3/4 175
RV 14 1" 3/8 mm. 19X22X3,5 10 cave 120 RV 35/2* 1" 3/4 1" 3/4 20 cave 175
RV 15 1" 3/8 1" 3/8 – 21 cave 150 RV 35/5 1" 3/4 20 scanalature 1" 3/4 175
RV 16 1" 3/8 16 UNI 221 120 RV 35/6* 1" 3/4 20 scanalature 1" 3/4 20 cave 175
RV 17 1" 3/4 1" 3/8 – 21 cave 155 RV 36* 1" 3/8 1" 3/8 21 cave 150
RV 18 1" 3/8 mm. 20x17 12 cave DIN 5482 120 RV 37* 1" 3/8 21 scanalature 1" 3/8 150
RV 19 1" 3/8 18 UNI 221 120 RV 38* 1" 3/8 21 scanalature 1" 3/8 21 cave 150
RV 20 1" 3/8 13 UNI 221 120 RV 39 1" 3/8 1" 3/8 230
  RV 39/1E 1" 3/8 1" 3/8 200
RV 41/P 1" 3/8 1" 1/8 135
* = trempees


Reductions avec trou cylindrique sans rainure



Reductions unifiee pour prises de force avec boulon de blocage
numero CATOR profilo esterno foro tolleranza H 8 mm. profondità foro mm. lunghezza totale mm. numero CATOR profilo esterno profilo interno lunghezza totale mm.
RV 21 1" 3/8 20 30 120 RV 31B* 1" 1/8 1" 3/8 150
RV 22 1" 3/8 25 30 120 RV 38B* 1" 3/8 21 scanalature 1" 3/8 21 cave 150
RV 23 1" 3/8 39 30 120 RV 39EB 1" 3/8 1" 3/8 230
RV 24 1" 3/8 35 30 120 RV 40* 1" 3/8 21 scanalature 1" 3/8 150
RV 24/40 1" 3/8 40 30 130 RV 41 1" 3/8 1" 1/8 150
RV 24/45 1" 3/8 45 30 135 RV 42* 1" 3/8 1" 3/8 150
  RV 43 1" 3/8 1" 3/4 165

Reductions avec trou cylindrique et rainure

 RV 43/1* 1" 3/8 1" 3/4 27 cave 165
RV 43/2* 1" 3/8 1" 3/4 20 cave 165
numero CATOR profilo esterno foro tolleranza H 8 mm. profondità foro mm. lunghezza totale mm. RV 43/3 1" 3/8 21 scanalature 1" 3/4 165
RV 26 1" 3/8 20 60 145 cava 6x2,8 RV 43/4* 1" 3/8 21 scanalature 1" 3/4 20 cave 165
RV 27 1" 3/8 25 60 145 cava 8x3,3 RV 44* 1" 3/4 1" 3/8 160
RV 28 1" 3/8 30 60 145 cava 8x3,3 RV 44/1* 1" 3/4 1" 3/8 21 cave 160
RV 28/32 1" 3/8 32 60 150 cava 10x3,8 RV 44/2* 1" 3/4 20 scanalature 1" 3/8 160
RV 29 1" 3/8 35 60 160 cava 10x3,8 RV 44/4* 1" 3/4 20 scanalature 1" 3/8 21 cave 160
RV 29/38 1" 3/8 38 60 160 cava 10x3,8 RV 45* 1" 3/4 1" 3/4 175
RV 29/40 1" 3/8 40 60 165 cava 12x3,5 RV 45/2* 1" 3/4 1" 3/4 20 cave 175
RV 29/45 1" 3/8 45 60 170 cava 14x4 RV 45/5* 1" 3/4 20 scanalature 1" 3/4 175
  RV 45/6* 1" 3/4 20 scanalature 1" 3/4 20 cave 175
RV 46* 1" 3/8 1" 3/8 21 cave 150
RV 47 1" 3/8 diam. 25 profondità 60 150
RV 48 1" 3/8 diam. 30 profondità 60 150
RV 49 1" 3/8 diam. 35 profondità 60 165
RV 49/32 1" 3/8 diam. 32 profondità 60 165
RV 49/38 1" 3/8 diam. 38 profondità 60 165
RV 49/40 1" 3/8 diam. 40 profondità 60 165
RV 50 1" 3/8 21 UNI 221 150
RV 51 1" 3/8 23 UNI 221 150
RV 52 1" 3/8 26 UNI 221 150
RV 53 1" 3/8 28 UNI 221 150
RV 54 1" 3/8 28 UNI 221 150
* = trempees



Joint avec boulon de blocage



Moyeux canneles avec boulon de blocage
numero CATOR profilo interno diam flangia lunghezza totale mm. numero CATOR profilo interno diam flangia lunghezza totale mm.
RV 55p 1" 3/8 68 80 RV 55 1" 3/8 70 80
  RV 55B 1" 3/8 78 65

Moyeux canneles avec poussoir

 RV 56 1" 3/8 120 80
RV 56/1 1" 1/8 120 80
numero CATOR profilo interno diam flangia lunghezza totale RV 56/21 1" 3/8 21 scanalature 120 80
RV 58 1" 3/8 70 80 RV 57 1" 3/4 150 80
RV 59 1" 3/8 120 80 RV 57/2 1" 3/4 20 scanalature 150 80
RV 60 1" 3/4 150 80


Douille cannele avec boulon de blocage

Douille cannele avec poussoir
numero CATOR profilo interno lunghezza totale lunghezza brocciatura numero CATOR profilo interno lunghezza totale lunghezza brocciatura
RV 42/1 1" 3/8 65 65 RV 32/1 1" 3/8 65 65
RV 81 1" 3/8 80 80 RV 86 1" 3/8 80 80
RV 82 1" 3/4 100 100 RV 87 1" 3/4 100 100
RV 82/2 1" 3/4 20 cave 100 100 RV 87/2 1" 3/4 20 cave 100 100
RV 83 1" 3/8 21 cave 80 80 RV 88 1" 3/8 21 cave 80 80
RV 84 1" 3/8 130 130 RV 89 1" 3/8 130 130



Prise de force pour pompes hidrauliques



Pivot cannele
numero CATOR profilo esterno foro cava lunghezza totale mm. numero CATOR profilo esterno lunghezza totale
RV 165 1" 3/8 22 6X3,5 100 RV 91 1" 1/8 100
RV 166 1" 3/8 22 6X3,5 75 RV 92 1" 3/8 100
    RV 93 1" 3/8 120

Pivot avec double prise de force

 RV 93/21 1" 3/8 120 21 scanalature
RV 93/1 1" 3/8 150
numero CATOR profilo esterno lunghezza totale diametro e lunghezza tratto liscio rettificato in tolleranza H 7 RV 93/2 1" 3/8 200
RV 105 1" 1/8 300 30 X 170 RV 93/3 1" 3/8 250
RV 106 1" 3/8 300 35 X 170 RV 93/4 1" 3/8 300
RV 106/21 1" 3/8 300 35 X 170 21 scanalature RV 93/4.21 1" 3/8 300 21 scanalature
RV 106/150 1" 3/8 150 35 X 20 RV 93/320 1" 3/8 320
RV 106/200 1" 3/8 200 35 X 70 RV 93/400 1" 3/8 400
RV 106/250 1" 3/8 250 35 X 120 RV 93/5 1" 3/8 500
RV 106/400 1" 3/8 400 35 X 270 RV 93/6 1" 3/8 450
RV 106/430 1" 3/8 430 35 X 300 RV 94 1" 3/4 100
RV 106/500 1" 3/8 500 35 X 370 RV 95 1" 3/4 120 6 scanalature
RV 106/600 1" 3/8 600 35 X 470 RV 95/2 1" 3/4 120 20 scanalature
RV 106/1000 1" 3/8 1000 35 X 870 RV 95/2.300 1" 3/4 300 20 scanalature
RV 107 1" 3/4 300 45 X 160 RV 95/200 1" 3/4 200 6 scanalature
  RV 95/300 1" 3/4 300 6 scanalature

Manchons cannelees

 RV 96 21 UNI 221 100
RV 97 23 UNI 221 100
numero CATOR profilo esterno profilo interno lunghezza totale mm. RV 98 26 UNI 221 100
RV 136 1" 3/8 1" 1/8 47,5 RV 99 26 UNI 221 100
RV 137 1" 3/8 1" 1/8 76 RV 100 28 UNI 221 100
  RV 101 28 UNI 221 100



Arbre cannele avec bride



Arbre cannele avec bride
numero CATOR profilo esterno diam bride lunghezza totale mm. numero CATOR profilo esterno diam bride lunghezza totale mm.
RV 111 1" 1/8 120 113 RV 110 1" 3/8 70 90
RV 112 1" 3/8 120 113
RV 113 1" 3/4 120 120

Boite avec prise de force
RV 113/2 1" 3/4 20 scanalature 120 120
RV 112/21 1" 3/4 21 scanalature 120 113
RV 115 1" 3/8 114
RV 115/1 1" 3/8 21 scanalature 114
RV 116 1" 3/4 114
RV 116/2 1" 3/4 20 scanalature 114
RV 117 1" 3/8 85
RV 118 1" 3/4 85
RV 118/2 1" 3/4 20 scanalature 85
RV 119 1" 3/8 21 scanalature 85
RV 126 1" 3/8 6 scanalature
RV 126 1" 3/8 21 scanalature
RV 127 1" 3/4 6 scanalature
RV 127/2 1" 3/4 20 scanalature
RV 130 1" 3/8
RV 130/21 1" 3/8 21 scanalature
RV 131 1" 3/4
RV 131/2 1" 3/4 20 scanalature
RV 133 1" 3/8
RV 134 1" 3/4
RV 134/2 1" 3/4 20 scanalature
Umberto Saccone Sáb, 10/05/2014 - 20:13

Montagestuck series 200 - 300

Montagestuck series 200 - 300

• i supporti monoblocco sono in ghisa con cuscinetti in acciaio  orientabili;

• temperatura di esercizio: -40° + 120° (vi sono tipi progettati appositamente per alte temperature).

massimo numero di giri al minuto     tipo di carico coefficiente di sicurezza
d (mm) giri al 1' d (mm) giri al 1' d (mm) giri al 1'     costante 4
12 16.000 25 9.000 45 5.300     con vibrazioni 10
15 14.000 30 7.500 50 4.800     ad impulsi 16
17 12.000 35 6.300 55 4.300
20 10.000 40 5.600 60

4.000



Supporto ritto a piedini - tipo UCP serie 200 (lavoro standard) - serie 300 (lavoro gravoso)

Supporto ritto - tipo UCP 200 / 300

numero CATOR diametro albero   bullone fissaggio tipo cuscinetto tipo supporto peso carico cuscinetto
  mm h a e b s1 s2 g w Bi n mm n° n° kg dinam statico
mm mm mm mm mm mm mm mm mm mm kg kg
UCP 201 12 30,20 127 95 38 13 19 15 62 31,00 12,70 M10 UC 201 P203 0,65 1.310 680
UCP 202 15 30,20 127 95 38 13 19 15 62 31,00 12,70 M10 UC 202 P203 0,63 1.310 680
UCP 203 17 30,20 127 95 38 13 19 15 62 31,00 12,70 M10 UC 203 P203 0,62 1.310 680
UCP 204 20 33,30 127 95 38 13 19 15 65 31,00 12,70 M10 UC 204 P204 0,65 1.310 680
UCP 205 25 36,50 140 105 38 13 16 16 70 34,00 14,30 M10 UC 205 P205 0,79 1.430 800
UCP 206 30 42,90 165 121 48 17 21 18 83 38,10 15,90 M14 UC 206 P206 1,27 2.000 1.150
UCP 207 35 47,60 167 127 48 17 21 19 94 42,90 17,50 M14 UC 207 P207 1,57 2.640 1.570
UCP 208 40 49,20 184 137 54 17 25 19 100 49,20 19,00 M14 UC 208 P208 1,99 2.990 1.830
UCP 209 45 54,00 190 146 54 17 22 20 108 49,20 19,00 M14 UC 209 P209 2,28 3.350 2.090
UCP 210 50 57,20 206 159 60 20 25 22 114 51,60 19,00 M16 UC 210 P210 2,58 3.600 2.370
UCP 211 55 63,50 219 171 60 20 25 22 126 55,60 22,20 M16 UC 211 P211 3,31 4.400 3.000
UCP 212 60 69,80 241 184 70 20 25 25 138 65,10 25,40 M16 UC 212 P212 4,90 5.350 3.700
UCP 213 65 76,20 265 203 70 25 29 27 154 65,10 25,40 M20 UC 213 P213 5,15 5.850 4.100
UCP 214 70 79,40 266 210 72 25 31 27 156 74,60 30,20 M20 UC 214 P214 6,20 6.350 4.500
UCP 215 75 82,60 275 217 74 25 31 28 163 77,80 33,30 M20 UC 215 P215 7,16 6.750 4.900
UCP 216 80 88,90 292 232 78 25 31 30 175 82,60 33,30 M20 UC 216 P216 8,10 7.400 5.400
UCP 217 85 95,20 310 247 83 25 31 32 187 85,70 34,10 M20 UC 217 P217 9,81 8.500 6.300
UCP 218 90 101,60 327 262 88 27 33 34 200 96,00 39,70 M22 UC 218 P218 11,96 9.750 7.300
UCP 305 25 45,00 175 132 45 17 20 15 85 38,00 15,00 M14 UC 305 P305 1,40
UCP 306 30 50,00 180 140 50 17 20 18 95 43,00 17,00 M14 UC 306 P306 1,80
UCP 307 35 56,00 210 160 56 17 25 20 106 48,00 19,00 M14 UC 307 P307 2,80
UCP 308 40 60,00 220 170 60 17 27 22 116 52,00 19,00 M14 UC 308 P308 3,00 4.150 2.300
UCP 309 45 67,00 245 190 67 20 30 24 129 57,00 22,00 M16 UC 309 P309 4,10 5.400 3.100
UCP 310 50 75,00 275 212 75 20 35 27 143 61,00 22,00 M16 UC 310 P310 5,80 6.300 3.650
UCP 311 55 80,00 310 236 80 20 38 30 154 66,00 25,00 M16 UC 311 P311 7,40 7.300 4.300
UCP 312 60 85,00 330 250 85 25 38 32 165 71,00 26,00 M20 UC 312 P312 9,40 8.350 5.000
UCP 313 65 90,00 340 260 90 25 38 33 176 75,00 30,00 M20 UC 313 P313 10,00 9.450 5.750
UCP 314 70 95,00 360 280 90 27 40 35 187 78,00 33,00 M22 UC 314 P314 12,00 10.600 6.550
UCP 315 75 100,00 380 290 100 27 40 35 198 82,00 32,00 M22 UC 315 P315 14,00 11.600 7.400
UCP 316 80 106,00 400 300 110 27 40 40 210 86,00 34,00 M22 UC 316 P316 18,00 12.500 8.300
UCP 317 85 112,00 420 320 110 33 45 40 220 96,00 40,00 M27 UC 317 P317 20,00 13.500 9.250
UCP 318 90 118,00 430 330 110 33 45 45 235 96,00 40,00 M27 UC 318 P318 24,00 14.500 10.200
UCP 319 95 125,00 470 360 120 36 50 45 250 103,00 41,00 M30 UC 319 P319 29,00 15.600 11.300
UCP 320 100 140,00 490 380 120 36 50 55 275 108,00 42,00   UC 320 P320 34,30 17.700 13.500
UCP 321 105 140,00 490 380 120 36 50 55 278 112,00 44,00   UC 321 P321 36,60 18.700 14.700
UCP 322 110 150,00 520 400 140 40 55 60 295 117,00 46,00   UC 322 P322 42,50 20.900 17.200
UCP 324 120 160,00 570 450 140 40 55 70 321 126,00 51,00   UC 324 P324 53,50 21.100 17.400
UCP 326 130 180,00 600 480 140 40 55 80 354 135,00 54,00   UC 326 P326 72,10 23.400 10.200
UCP 328 140 200,00 620 500 140 40 55 80 388 145,00 59,00   UC 328 P328 89,10 25.800 23.200

● alcuni articoli fornibili per alte temperature

Supporto a flangia quadra - tipo UCF serie 200 (lavoro standard) - serie 300 (lavoro gravoso)

Supporto a flangia quadra - tipo UCF 200 / 300

numero CATOR diametro albero   bullone fissaggio tipo cuscinetto tipo supporto peso carico cuscinetto
  mm a e i g l s Z Bi n mm n° n° kg dinam statico
mm mm mm mm mm mm mm mm mm kg kg
UCF 201 12 86 64 15 12 26 12 33,30 31,00 12,70 M10 UC 201 F204 0,64 1.310 680
UCF 202 15 86 64 15 12 26 12 33,30 31,00 12,70 M10 UC 202 F204 0,62 1.310 680
UCF 203 17 86 64 15 12 26 12 33,30 31,00 12,70 M10 UC 203 F204 0,61 1.310 680
UCF 204 20 86 64 15 12 26 12 33,30 31,00 12,70 M10 UC 204 F204 0,59 1.310 680
UCF 205 25 95 70 16 14 27 12 35,70 34,00 14,30 M10 UC 205 F205 0,82 1.430 800
UCF 206 30 108 83 18 14 31 12 40,20 38,10 15,90 M10 UC 206 F206 1,12 2.000 1.150
UCF 207 35 117 92 19 16 34 14 44,40 42,90 17,50 M12 UC 207 F207 1,48 2.640 1.570
UCF 208 40 130 102 21 16 36 16 51,20 49,20 19,00 M14 UC 208 F208 2,03 2.990 1.830
UCF 209 45 137 105 22 18 38 16 52,20 49,20 19,00 M14 UC 209 F209 2,35 3.350 2.090
UCF 210 50 143 111 22 18 40 16 54,60 51,60 19,00 M14 UC 210 F210 2,51 3.600 2.370
UCF 211 55 162 130 25 20 43 19 58,40 55,60 22,20 M16 UC 211 F211 3,45 4.400 3.000
UCF 212 60 175 143 29 20 48 19 68,70 65,10 25,40 M16 UC 212 F212 4,60 5.350 3.700
UCF 213 65 187 149 30 20 50 19 69,70 65,10 25,40 M16 UC 213 F213 5,54 5.850 4.100
UCF 214 70 193 152 31 24 54 19 75,40 74,60 30,20 M16 UC 214 F214 6,12 6.350 4.500
UCF 215 75 200 159 34 24 56 19 78,50 77,80 33,30 M16 UC 215 F215 6,89 6.750 4.900
UCF 216 80 208 165 34 24 58 23 83,30 82,60 33,30 M20 UC 216 F216 7,80 7.400 5.400
UCF 217 85 220 175 36 26 63 23 87,60 85,70 34,10 M20 UC 217 F217 9,29 8.500 6.300
UCF 218 90 235 187 40 26 68 23 96,30 96,00 39,70 M20 UC 218 F218 11,33 9.750 7.300
UCF 305 25 110 80 16 13 29 16 39,00 38,00 15,00 M14 UC 305 F305 1,10
UCF 306 30 125 95 18 15 32 16 44,00 43,00 17,00 M14 UC 306 F306 1,60
UCF 307 35 135 100 20 16 36 19 49,00 48,00 19,00 M16 UC 307 F307 2,00
UCF 308 40 150 112 23 17 40 19 56,00 52,00 19,00 M16 UC 308 F308 2,70 4.150 2.300
UCF 309 45 160 125 25 18 44 19 60,00 57,00 22,00 M16 UC 309 F309 3,40 5.400 3.100
UCF 310 50 175 132 28 19 48 23 67,00 61,00 22,00 M20 UC 310 F310 4,50 6.300 3.650
UCF 311 55 185 140 30 20 52 23 71,00 66,00 25,00 M20 UC 311 F311 5,50 7.300 4.300
UCF 312 60 195 150 33 22 56 23 78,00 71,00 26,00 M20 UC 312 F312 6,50 8.350 5.000
UCF 313 65 208 166 33 22 58 23 78,00 75,00 30,00 M20 UC 313 F313 7,90 9.450 5.750
UCF 314 70 226 178 36 25 61 25 81,00 78,00 33,00 M27 UC 314 F314 9,50 10.600 6.550
UCF 315 75 236 184 39 25 66 25 89,00 82,00 32,00 M27 UC 315 F315 12,00 11.600 7.400
UCF 316 80 250 196 38 27 68 31 90,00 86,00 34,00 M27 UC 316 F316 14,00 12.500 8.300
UCF 317 85 260 204 44 27 74 31 100,00 96,00 40,00 M27 UC 317 F317 16,00 13.500 9.250
UCF 318 90 280 216 44 30 76 35 100,00 96,00 40,00 M30 UC 318 F318 19,00 14.500 10.200
UCF 319 95 290 228 59 30 94 35 121,00 103,00 41,00 M30 UC 319 F319 22,00 15.600

11.300
UCF 320 100 310 242 59 32 94 38 125,00 108,00     UC 320 F320 24,80 17.700 13.500
UCF 321 105 310 242 59 32 94 38 127,00 112,00     UC 321 F321 25,60 18.700 14.700
UCF 322 110 340 266 60 35 96 41 131,00 117,00     UC 322 F322 34,70 20.900 17.200
UCF 324 120 370 290 65 40 110 41 140,00 126,00     UC 324 F324 47,20 21.100 17.400
UCF 326 130 410 320 65 45 115 41 146,00 135,00     UC 326 F326 62,70 23.400 20.200
UCF 328 140 450 350 75 55 125 41 161,00 145,00     UC 328 F328 87,00 25.800 23.200

● alcuni articoli fornibili per alte temperature

Supporto a flangia rotonda - tipo UCFC serie 200 (lavoro standard)

Supporto a flangia rotonda - tipo UCFC 200

numero CATOR diametro albero   bullone fissaggio tipo cuscinetto tipo supporto peso
  mm a e i s j k g f z B mm n° n° kg
mm mm mm mm mm mm mm mm mm mm
UCFC 201 12 100 55,1 10 12 5 7 20,50 62,00 28,30 31,00 M10 UC 201 FC204 0,73
UCFC 202 15 100 55,1 10 12 5 7 20,50 62,00 28,30 31,00 M10 UC 202 FC204 0,72
UCFC 203 17 100 55,1 10 12 5 7 20,50 62,00 28,30 31,00 M10 UC 203 FC204 0,71
UCFC 204 20 100 55,1 10 12 5 7 20,50 62,00 28,30 31,00 M10 UC 204 FC204 0,69
UCFC 205 25 115 63,6 10 12 6 7 21,00 70,00 29,80 34,10 M10 UC 205 FC205 1,00
UCFC 206 30 125 70,7 10 12 8 8 23,00 80,00 32,20 38,10 M10 UC 206 FC206 1,30
UCFC 207 35 135 77,8 11 14 8 9 26,00 90,00 36,40 42,90 M12 UC 207 FC207 1,81
UCFC 208 40 145 84,8 11 14 10 9 26,00 100,00 41,20 49,20 M12 UC 208 FC208 2,14
UCFC 209 45 160 93,3 10 16 12 14 26,00 105,00 40,20 49,20 M14 UC 209 FC209 2,68
UCFC 210 50 165 97,6 10 16 12 14 28,00 110,00 42,60 51,60 M14 UC 210 FC210 2,90
UCFC 211 55 185 106,1 13 19 12 15 31,00 125,00 46,40 55,60 M16 UC 211 FC211 4,01
UCFC 212 60 195 113,1 17 19 12 15 36,00 135,00 56,70 65,10 M16 UC 212 FC212 4,94
UCFC 213 65 205 120,2 16 19 14 15 36,00 145,00 55,70 65,10 M16 UC 213 FC213 5,65
UCFC 214 70 215 125,1 17 19 14 18 40,00 150,00 61,40 74,60 M16 UC 214 FC214 6,95
UCFC 215 75 220 130,1 18 19 16 18 40,00 160,00 62,50 77,80 M16 UC 215 FC215 7,56
UCFC 216 80 240 141,4 18 23 16 18 42,00 170,00 67,30 82,60 M20 UC 216 FC216 9,15
UCFC 217 85 250 147,1 18 23 18 20 45,00 180,00 69,60 85,70 M20 UC 217 FC217 10,81
UCFC 218 90 265 155,5 22 23 18 20 50,00 190,00 78,30 96,00 M20 UC 218 FC218 12,96

● alcuni articoli fornibili per alte temperature

Supporto a flangia ovale con due fori di fissaggio - tipo UCFL serie 200 (lavoro normale)

Supporto a flangia con due fori di fissaggio - tipo UCFL 200

numero CATOR diametro albero   bullone fissaggio tipo cuscinetto tipo supporto peso carico cuscinetto
  mm a e i g l s b Z Bi n mm n° n° kg dinam statico
mm mm mm mm mm mm mm mm mm mm kg kg
UCFL 201 12 113 90 15 12 25,50 12 60 33,30 31,00 12,70 M10 UC 201 FL204 0,50 1.310 680
UCFL 202 15 113 90 15 12 25,50 12 60 33,30 31,00 12,70 M10 UC 202 FL204 0,48 1.310 680
UCFL 203 17 113 90 15 12 25,50 12 60 33,30 31,00 12,70 M10 UC 203 FL204 0,47 1.310 680
UCFL 204 20 113 90 15 12 25,50 12 60 33,30 31,00 12,70 M10 UC 204 FL204 0,45 1.310 680
UCFL 205 25 130 99 16 14 27,00 16 68 35,70 34,00 14,30 M14 UC 205 FL205 0,63 1.430 800
UCFL 206 30 148 117 18 14 31,00 16 80 40,20 38,10 15,90 M14 UC 206 FL206 0,96 2.000 1.150
UCFL 207 35 161 130 19 16 34,00 16 90 44,40 42,90 17,50 M14 UC 207 FL207 1,23 2.640 1.570
UCFL 208 40 175 144 21 16 36,00 16 100 51,20 49,20 19,00 M14 UC 208 FL208 1,58 2.990 1.830
UCFL 209 45 188 148 22 18 38,00 19 108 52,20 49,20 19,00 M16 UC 209 FL209 1,91 3.350 2.090
UCFL 210 50 197 157 22 18 40,00 19 115 54,60 51,60 19,00 M16 UC 210 FL210 2,19 3.600 2.370
UCFL 211 55 224 184 25 20 43,00 19 130 58,40 55,60 22,20 M16 UC 211 FL211 3,15 4.400 3.000
UCFL 212 60 250 202 29 20 48,00 23 140 68,70 65,10 25,40 M20 UC 212 FL212 4,08 5.350 3.700
UCFL 213 65 258 210 30 20 50,00 23 155 69,70 65,10 25,40 M20 UC 213 FL213 5,06 5.850 4.100
UCFL 214 70 265 216 31 24 54,00 23 160 75,40 74,60 30,20 M20 UC 214 FL214 6,01 6.350 4.500
UCFL 215 75 275 225 34 24 56,00 23 165 78,50 77,80 33,30 M20 UC 215 FL215 6,48 6.750 4.900
UCFL 216 80 290 233 34 24 58,00 25 180 83,30 82,60 33,30 M22 UC 216 FL216 8,02 7.400 5.400
UCFL 217 85 305 248 36 26 63,00 25 190 87,60 85,70 34,10 M22 UC 217 FL217 9,48 8.500 6.300
UCFL 218 90 320 265 40 26 68,00 25 205 96,30 96,00 39,70 M22 UC 218 FL218 11,88 9.750 7.300

● alcuni articoli fornibili per alte temperature

Supporto scorrevole ritto a "T" - tipo UCT serie 200 (lavoro normale) - serie 300 (lavoro gravoso)

Supporto scorrevole - tipo UCT 200

numero CATOR diametro albero   tipo cuscinetto tipo supporto peso carico cuscinetto
  mm o g p q s b k e a w i l h Bi n n° n° kg dinam statico
mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm kg kg
UCT 201 12 16 10 51 32 19 51 12 76 89 94 32 21 61 31,00 12,70 UC 201 T204 0,79 1.310 680
UCT 202 15 16 10 51 32 19 51 12 76 89 94 32 21 61 31,00 12,70 UC 202 T204 0,77 1.310 680
UCT 203 17 16 10 51 32 19 51 12 76 89 94 32 21 61 31,00 12,70 UC 203 T204 0,76 1.310 680
UCT 204 20 16 10 51 32 19 51 12 76 89 94 32 21 61 31,00 12,70 UC 204 T204 0,74 1.310 680
UCT 205 25 16 10 51 32 19 51 12 76 89 97 32 24 62 34,00 14,30 UC 205 T205 0,82 1.430 800
UCT 206 30 16 10 56 37 22 57 12 89 102 113 37 28 70 38,10 15,90 UC 206 T206 1,26 2.000 1.150
UCT 207 35 16 13 64 37 22 64 12 89 102 129 37 30 78 42,90 17,50 UC 207 T207 1,65 2.640 1.570
UCT 208 40 19 16 83 49 29 83 16 102 114 144 49 33 88 49,20 19,00 UC 208 T208 2,38 2.990 1.830
UCT 209 45 19 16 83 49 29 83 16 102 117 144 49 35 87 49,20 19,00 UC 209 T209 2,42 3.350 2.090
UCT 210 50 19 16 83 49 29 86 16 102 117 149 49 37 90 51,60 19,00 UC 210 T210 2,52 3.600 2.370
UCT 211 55 25 19 102 64 35 95 22 130 146 171 64 38 106 55,60 22,20 UC 211 T211 3,97 4.400 3.000
UCT 212 60 32 19 102 64 35 102 22 130 146 194 64 42 119 65,10 25,40 UC 212 T212 5,06 5.350 3.700
UCT 213 65 32 21 111 70 41 121 26 151 167 224 70 44 137 65,10 25,40 UC 213 T213 6,99 5.850 4.100
UCT 214 70 32 21 111 70 41 121 26 151 167 224 70 46 137 74,60 30,20 UC 214 T214 7,09 6.350 4.500
UCT 215 75 32 21 111 70 41 121 26 151 167 232 70 48 140 77,80 33,30 UC 215 T215 7,53 6.750 4.900
UCT 216 80 32 21 111 70 41 121 26 165 184 235 70 51 140 82,60 33,30 UC 216 T216 8,51 7.400 5.400
UCT 217 85 38 29 124 73 48 157 30 173 198 260 73 54 162 85,70 34,10 UC 217 T217 11,17 8.500 6.300
UCT 305 25 16 12 62 36 26   12 80 89 122   26 76 38 15 UC 305 T305 1,40 2.100 1.080
UCT 306 30 18 14 70 41 28   16 90 100 137   28 85 43 17 UC 306 T306 1,80 2.750 1.440
UCT 307 35 20 15 75 45 30   16 100 111 150   32 94 48 19 UC 307 T307 2,40 3.400 1.840
UCT 308 40 22 17 83 50 32   18 112 124 162   34 100 52 19 UC 308 T308 3,00 4.150 2.300
UCT 309 45 24 18 90 55 34   18 125 138 178   38 110 57 22 UC 309 T309 4,10 5.400 3.100
UCT 310 50 27 20 98 61 37   20 140 151 191   40 110 61 22 UC 310 T310 5,20 6.300 3.650
UCT 311 55 29 21 105 66 39   22 150 163 207   44 117 66 25 UC 311 T311 6,40 7.300 4.300
UCT 312 60 31 23 113 72 41   22 160 178 220   46 127 71 26 UC 312 T312 7,60 8.350 5.000
UCT 313 65 32 25 116 70 43   26 170 190 238   50 135 75 30 UC 313 T313 9,20 9.450 5.750
UCT 314 70 36 25 130 85 46   26 180 202 252   52 146 78 33 UC 314 T314 11,20 10.600 6.550
UCT 315 75 36 25 132 85 46   26 192 216 262   55 155 82 32 UC 315 T315 13,00 11.600 7.400
UCT 316 80 42 28 150 98 53   30 204 230 282   60 160 86 34 UC 316 T316 15,60 12.500 8.300
UCT 317 85 42 30 152 98 53   32 214 240 298   64 174 96 40 UC 317 T317 19,30 13.500 9.250
UCT 318 90 46 30 160 106 57   32 228 255 312   66 183 96 40 UC 318 T318 21,20 14.500 10.200
UCT 319 95 46 31 165 106 57   35 240 270 322   72 192 103 41 UC 319 T319 24,40 15.600 11.300
UCT 320 100 48 32 175 115 59   35 260 290 345   75 197 108 42 UC 320 T320 30,60 17.700 13.500
UCT 322 110 52 38 185 125 65   38 285 320 385   80 210 117 46 UC 322 T322 34,70 20.900 17.200
UCT 324 120 60 42 210 140 70   45 320 355 432   90 267 126 51 UC 324 T324 54,60 21.100 17.400
UCT 326 130 68 45 220 150 75   50 350 385 465   100 285 135 54 UC 326 T326 68,40 23.400 20.200
UCT 328 140 70 50 230 160 80   50 380 415 515   100 315 145 59 UC 328 T328 83,20 25.800 23.200

● alcuni articoli fornibili per alte temperature

Umberto Saccone Mar, 13/05/2014 - 16:17

Teste a snodo DIN 648 - Rod ends DIN 648

Teste a snodo DIN 648 - Rod ends DIN 648
tipo B JAM (tipo sinistro / tipo destro) tipo B JAF (tipo sinistro / tipo destro)
Umberto Saccone Jue, 28/01/2016 - 16:57

Acoplamientos dentados de manguito en poliamida type "GFB"

Acoplamientos dentados de manguito en poliamida type "GFB"

materiale disponibile su richiesta

caratterisitche
● costituiti da due mozzi in acciaio ed un manicotto in resina poliammide dentato internamente
● compensa disallinementi assiali, radiali ed angolari
● temperatura d'esercizio -25° + 100° C

Giunti dentati "GFB" con manicotto

numero Cator diametro foro max diametro foro max manicotto mozzo standard mozzo lungo
  d1 d2 DH B peso D C peso D C1 peso
mm mm mm mm kg mm mm kg mm mm kg
GFB-14 - 15 40 37 0,02 24 23 0,09 24 40 0,15
GFB-19 - 20 48 37 0,03 30 25 0,15 30 40 0,23
GFB-24 - 24 52 41 0,04 36 26 0,22 36 50 0,40
GFB-28 - 28 66 46 0,07 44 40 0,50 44 55 0,69
GFB-32 - 32 76 48 0,09 50 40 0,67 50 55 0,90
GFB-38 - 38 83 48 0,11 58 40 0,80 58 60 1,30
GFB-42 - 42 92 50 0,14 65 42 1,17 65 60 1,60
GFB-48 - 48 95 50 0,16 67 50 1,43 67 60 1,70
GFB-65 23 65 132 68 0,37 96 55 3,20 96 70 4,05

Giunti dentati "GFB" con manicotto

  GFB-SS GFB-SL GFB-LL
numero Cator G E M N L peso L1 peso L2 peso
mm mm mm mm mm kg mm kg mm kg
GFB-14 4 15 23,5 6,5 50 0,20 67 0,26 84 0,32
GFB-19 4 20 23,5 8,5 54 0,33 69 0,41 84 0,49
GFB-24 4 24 31,5 7,5 56 0,48 80 0,66 104 0,84
GFB-28 4 28 34,0 19,0 84 1,07 99 1,26 114 1,45
GFB-32 4 32 33,0 18,0 84 1,43 99 1,66 114 1,89
GFB-38 4 38 38,0 18,0 84 1,71 104 2,21 124 2,71
GFB-42 4 42 42,0 19,0 88 2,48 106 2,91 124 3,34
GFB-48 4 48 48,0 27,0 104 3,02 114 3,29 124 3,56
GFB-65 4 65 65,0 23,0 114 6,77 129 7,62 144 8,47



  potenza trasmissibile (KW giri/1')
numero Cator coppia fattore di potenza 750 1000 1500 3000 giri/1' J*
  norm max norm max norm max norm max norm max norm max max
Nm Nm P/n P/n                   kg cm2
GFB-14 10 20 0,0010 0,0021 0,79 1,57 1,05 2,09 1,57 3,14 3,14 6,28 14.000 0,3
GFB-19 16 32 0,0017 0,0034 1,26 2,51 1,68 3,35 2,51 5,03 5,03 10,05 11.800 0,5
GFB-24 20 40 0,0021 0,0042 1,57 3,14 2,09 4,19 3,14 6,28 6,28 12,57 10.600 1,0
GFB-28 45 90 0,0047 0,0094 3,53 7,07 4,71 9,42 7,07 14,14 14,14 28,27 8.500 3,1
GFB-32 60 120 0,0063 0,0126 4,71 9,42 6,28 12,57 9,42 18,85 18,85 37,70 7.500 5,5
GFB-38 80 160 0,0084 0,0168 6,28 12,57 8,38 16,75 12,57 25,13 25,13 50,26 6.700 8,7
GFB-42 100 200 0,0105 0,0209 7,85 15,71 10,47 20,94 15,71 31,41 31,41 62,83 6.000 14,3
GFB-48 140 280 0,0147 0,0293 10,99 21,99 14,66 29,32 21,99 43,98 43,98 87,96 5.600 18,4
GFB-65 380 760 0,0398 0,0796 29,84 59,69 39,79 79,58 59,69 119,37 19,37 238,74 4.000 109,0
Umberto Saccone Dom, 11/05/2014 - 18:32

Torsional flexible couplings

Torsional flexible couplings

codice

-------------------------

 tipo bussola diametro foro (d) preforo foro max (d) dimensioni massa giunti
min max mozzo A mozzo B mozzo A mozzo B C D E F M M1 N R S L elemento elastico mozzo A mozzo B J
mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm kg kg kg kg/cm2

Torsional flexible couplings – type "GEB"
GEB 19-24 AC   - - - - - 19 24 25 40 16 18 30 40 12 19 2 66 0,004 0,18 0,25 0,8
GEB 24-32 G - - - - - 24 32 30 55 18 27 40 55 14 24 2 78 0,014 0,36 0,55 3
GEB 28-38 G - - - - - 28 38 35 65 20 30 48 65 15 27,5 2,5 90 0,025 0,6 0,85 7
GEB 38-45 G - - - - - 38 45 45 80 24 38 66 78 18 36,5 3 114 0,042 1,35 1,65 20
GEB 42-55 G - - - - - 42 55 50 95 26 46 75 94 20 40 3 126 0,066 2 2,3 50
GEB 48-60 G - - - - - 48 60 56 105 28 51 85 104 21 45 3,5 140 0,088 2,75 3,1 80
GEB 55-70 G - - - - - 55 70 65 120 30 60 98 118 22 52 4 160 0,116 4,2 4,5 160
GEB 65-75 G - - - - - 65 75 75 135 35 68 115 134 26 61 4,5 185 0,172 6,5 6,8 310
GEB 75-90 G - - - - - 75 90 85 160 40 80 135 158 30 69 5 210 0,325 10 10,8 680
GEB 90-100 G - - - 38 38 90 100 100 200 45 100 160 180 34 81 5,5 245 0,440 14 15,8 1.590

Torsional flexible couplings for taper bushes – type "GEB TL"
GEB 28 38TLG           1108 11 28 - - - - 23 65 20 30 65 - 15 - 2,5 66 0,025 0,5 0,5 7
GEB 38-45 TL G 1108 11 28 - - - - 23 80 24 38 78 - 18 15 3 70 0,042 0,88 0,88 26
GEB 42-55 TL G 1610 12 42 - - - - 26 95 26 46 94 - 20 16 3 78 0,066 1,4 1,4 36
GEB 48-60 TL G 1615 14 42 - - - - 39 105 28 51 104 - 21 28 3,5 106 0,088 2,33 2,33 78
GEB 55-70 TL G 2012 15 50 - - - - 33 120 30 60 118 - 22 20 4 96 0,116 2,42 2,42 120
GEB 75-90 TL G 2517 19 65 - - - - 52 160 40 80 158 - 30 41 5 144 0,325 6,8 6,8 630

Torsional flexible couplings – type "GEB AL"
GEB 19.24 AL - - - - 10 19 24 25 40 16 18 30 40 12 19 2 66 0,004 0,07 0,08 0,4
GEB 24-32 AL - - - 8 14 24 32 30 55 18 27 40 55 14 24 2 78 0,014 0,13 0,18 1
GEB 28-38 AL - - - 10 16 28 38 35 65 20 30 48 65 15 27,5 2,5 90 0,025 0,22 0,3 3
GEB 38-45 AL - - - 12 20 38 45 45 80 24 38 66 78 18 36,5 3 114 0,042 0,48 0,55 8
legenda materiali: AC = acciaio AL = alluminio G = ghisa



codice

----------------------------------

 disassamento max spostamento assiale
angolare radiale S
ka kr (mm) mm
GEB 19-24               1,2° 0,2 1,2
GEB 24-32 0,9° 0,22 1,4
GEB 28-38 0,9° 0,25 1,5
GEB 38-45 1,0° 0,28 1,8
GEB 42-55 1,0° 0,32 2
GEB 48-60 1,1° 0,36 2,1
GEB 55-70 1,1° 0,38 2,2
GEB 65-75 1,2° 0,42 2,6
GEB 75-90 1,2° 0,48 3
GEB 90-100     1,2° 0,5 3,4



Torsional flexible couplings material poliuretano for torsional flexible couplings type "GEB"

codice

----------------

 Giri / 1' momenti torcenti (Nm) shore colore

codice

----------------

 Giri / 1' momenti torcenti (Nm) shore colore
max TK TK TKW A max TK TK TKW A
normale max con inversione normale max con inversione
GEB 19-24 14.000 10 20 2,6 92 giallo GEB 19-24      14.000 17 34 4,4 98 rosso
GEB 24-32 10.600 35 70 9,1 92 giallo GEB 24-32 10.600 60 120 16,0 98 rosso
GEB 28-38 8.500 95 190 25,0 92 giallo GEB 28-38 8.500 160 320 42,0 98 rosso
GEB 38-45 7.100 190 380 49,0 92 giallo GEB 38-45 7.100 325 650 85,0 98 rosso
GEB 42-55 6.000 265 530 69,0 92 giallo GEB 42-55 6.000 450 900 117,0 98 rosso
GEB 48-60 5.600 310 620 81,0 92 giallo GEB 48-60 5.600 525 1.050 137,0 98 rosso
GEB 55-70 4.750 410 820 107,0 92 giallo GEB 55-70 4.750 685 1.370 178,0 98 rosso
GEB 65-75 4.250 625 1.250 163,0 92 giallo GEB 65-75 4.250 940 1.880 244,0 98 rosso
GEB 75-90 3.550 1.280 2.560 333,0 92 giallo GEB 75-90 3.550 1.920 3.840 499,0 98 rosso
GEB 90-100 2.800 2.400 4.800 624,0 92 giallo GEB 90-100    2.800 3.600 7.200 936,0 98 rosso
GEB 19-24 14.000 12 24 3,2 94 nero
GEB 24-32 10.600 43 86 11,4 94 nero
GEB 28-38 8.500 126 233 30,6 94 nero
GEB 38-45 7.100 235 470 61,0 94 nero
GEB 42-55 6.000 326 653 85,0 94 nero
GEB 48-60 5.600 381 763 99,7 94 nero
GEB 55-70 4.750 500 1.003 130,7 94 nero
GEB 65-75 4.250 730 1.460 190,0 94 nero ● angolo di torsione normale 3,2
GEB 75-90 3.550 1.493 2.986 388,3 94 nero ● angolo di torsione max 5°
GEB 90-100 2.800 2.800 5.600 728,0 94 nero ● temperatura di impiego da -40° a + 125°



dimensionamento del giunto torsionale tipo "GEB"

Tipo motore normalizzato CEI

 potenza motore a 50 Hz d x l (mm)
3.000 giri/1' 1.500 giri/1' 1.000 giri/1' 750 giri/1'
KW T (Nm) tipo giunto "GEB" K KW T (Nm) tipo giunto "GEB" K KW T (Nm) tipo giunto "GEB" K KW T (Nm) tipo giunto "GEB" K
80 0,8 2,5 19/24 9,2 0,55 3,7 19/24 6,2 0,37 3,9 19/24 5,8 0,18 2,5 19/24 9,2 19x40
1,1 3,7 6,2 0,75 5,1 4,5 0,55 5,8 3,9 0,25 3,5 6,5
90 S 1,5 5 4,6 1,1 7,5 3 0,75 8 2,8 0,37 5,3 4,3 24x50
90 L 2,2 7,4 3,1 1,5 10 2,3 1,1 12 24/32 6,6 0,55 7,9 2,9
100 L 3 9,8 24/32 8,1 2,2 15 24/32 5,3 1,5 15 5,3 0,75 11 24/32 7,2 24x60
3 20 4 1,1 16 5
112 M 4 13 6,1 4 27 2,9 2,2 22 3,6 1,5 21 3,8
132 S 5,5 18 28/38 12,7 5,5 36 28/38 6,3 3 30 28/38 7,6 2,2 30 28/38 7,6 38x80
7,5 25 9,2
132 M       7,5 49 4,6 4 40 5,7 3 40 5,7
5,5 55 4,1
160 M 11 36 38/45 12,5 11 72 38/45 6,2 7,5 74 38/45 6 4 54 38/45 8,3 42x110
15 49 9,1 5,5 74 6
160 L 18,5 60 7,5 15 98 4,5 11 108 4,1 7,5 100 4,5
180 M 22 71 42/55 8,7 18,5 121 42/55 5,1     42/55       42/55 4,2 48x110
180 L       22 144 4,3 15 148 4,1 11 145
200 L 30 97 6,3 30 196 3,1 18,5 181 3,4 15 198 3,1 55x110
37 120 5,1 22 215 2,8
225 S       37 240 48/60 3     48/60   18,5 244 48/60 2,9 55x110 60x140
225 M 45 145 4,2 45 292 2,4 30 293 2,4 22 290 2,4
250 M 55 177 48/60 4,0 55 356 55/70 2,4 37 361 55/70 2,3 30 392 65 2,6 60x140 65x140
280 S 75 241 55/70 3,5 75 484 75/90 5,1 45 438 75 5,7 37 483 75 5,1 65x140 75x140
280 M 90 289 2,9 90 581 4,3 55 535 4,6 45 587 4,2
315 S 110 353 2,4 110 707 3,5 75 727 75/90 3,4 55 712 75/90 3,5 80x170
315 M 132 423 75/90 5,9 132 849 2,9 90 873 2,8 75 971   6,2
315 L 160 513 4,8 160 1030 90/100 5,9 110 1070 90 5,7 90 1170 90 5,2
200 641 3,9 200 1290 4,7 132 1280 4,7 110 1420 4,2
355 L 250 801 3,1 250 1610 3,7 160 1550 90/100 3,9 132 1710 90/100 3,5 75x140 95x170
              200 1930 3,1 160 2070 100 2,9
315 1.010 90/100 6,0 315 2020 3 250 2420 100 2,5 200 2580 2,3
400 L 355 1.140 5,3 355 2280 100 2,6 315 3040 100 2 250 3220 100 1,8 80x170 100x120
400 1.280 4,7 400 2560 2,3
legenda: KW = potenza nominale del motore al numero di giri indicato
T = coppia nominale del motore al nuemro di giri indicato
K = coefficiente di sicurezza
d x l = terminale dell'albero motore



codice foro (d) dimensioni mozzo viti di serraggio
min max C D E F N S L M T Ms
mm mm mm mm mm mm mm mm mm mm Nm

Flexible cuplings backlash – type "GEB SG"
GEB SG 9 AL 4 10 10 20 10 7,2 8 1 30 - - -
GEB SG 14 AL 4 16 11 30 13 10,5 10 1,5 35 - - -
GEB SG 19-24 AL 8 20 25 40 16 18 12 2 66 - - -
GEB SG 24-38 AL 12 28 30 55 18 27 14 2 78 - - -
GEB SG 28-38 AL 18 35 35 65 20 30 15 2,5 90 - - -
GEB SG 38-45 AL 18 45 45 80 24 38 18 3 114 - - -

flexible couplings backlash with finished bore – type "GEB SG"
GEB SG 9 FF AL 4 11 10 20 10 7,2 8 1 30 M 2,5x8 5 0,7
GEB SG 14 FF AL 5 16 11 30 13 10,5 10 1,5 35 M 3x14 5 1,4
GEB SG 19-24 FF AL 8 24 25 40 16 18 12 2 66 M 6x18 12 11
GEB SG 24-28 FF AL 10 28 30 55 18 27 14 2 78 M 6x22 12 11
GEB SG 28-38 FF AL 14 38 35 65 20 30 15 2,5 90 M 8x25 13 25
GEB SG 38-45 FF AL 15 45 45 80 24 38 18 3 114 m 8x35 16 25
legenda materiali: AC = acciaio AL = alluminio G = ghisa



codice

--------------------------------

 coppia trasmissibile (Nm)
diametro fori prodotti (d) H8
4 5 6 7 8 9 10 11 12 14 15 16 18 19 20 22 24 25 28 30 32 35 38 40 42 45
GEB SG 9 FF AL 1,45 1,55 1,63 1,71 1,79 1,86 1,94 2,02
GEB SG 14 FF AL   3,32 3,43 3,55 3,67 3,79 3,91 4,02 4,14 4,38 4,5 4,6
GEB SG 19-24 FF AL         18   19 19,5 20 21 21,5 22 22,5 23 24
GEB SG 24-28 FF AL             23 24 25 26 27 27,5 28 28,5 29 30 31 32 33
GEB SG 28-38 FF AL                   56 58 59 60 61 62 63 65 66 69 71 73 75 77
GEB SG 38-45 FF AL                     66 67 69 70 71 73 74 75 78 80 81 84 87 88 90 93



torsional flexible couplings material poliuretano for flexible couplings backlash type "GEB SG"

codice

----------------------

 Giri / 1' momenti torcenti (Nm) kg shore colore

codice

-------------------------------

 Giri / 1' momenti torcenti (Nm) kg shore colore
max TK TK A max TK TK A
normale max   normale max
GEB SG 9              28.000 1,8 3,6 0,002 80 blu   GEB SG 9               28.000 5,0 10,0 0,002 98 rosso
GEB SG 14 19.000 4,0 8,0 0,005 80 blu   GEB SG 14 19.000 12,5 25,0 0,005 98 rosso
GEB SG 19-24 14.000 4,9 9,8 0,007 80 blu   GEB SG 19-24 14.000 17,0 34,0 0,007 98 rosso
GEB SG 24-28 10.600 17,0 34,0 0,018 80 blu   GEB SG 24-28 10.600 60,0 120,0 0,018 98 rosso
GEB SG 28-38 8.500 46,0 92,0 0,029 80 blu GEB SG 28-38 8.500 160,0 320,0 0,029 98 rosso
GEB SG 38-45         7.100 96,0 188,0 0,049 80 blu   GEB SG 38-45 7.100 325,0 650,0 0,049 98 rosso
GEB SG 9 28.000 3,0 6,0 0,002 92 giallo
GEB SG 14 19.000 7,5 15,0 0,005 92 giallo
GEB SG 19-24 14.000 10,0 20,0 0,007 92 giallo
GEB SG 24-28 10.600 35,0 70,0 0,018 92 giallo
GEB SG 28-38 8.500 95,0 190,0 0,029 92 giallo
GEB SG 38-45 7.100 190,0 380,0 0,049 92 giallo



codice

-----------------------------

 preforo (d) foro max tipo bussola diametro foro (d) dimensioni
min max A D M N R L kg
mm mm mm mm mm mm mm mm mm mm mm

Torsional flexible couplings – type "GEB HRC"
GEB HRC 70 G 8 32 - - - 24 69,0 60 18 20 65 0,6
GEB HRC 90 G 10 42 - - - 30 85,0 70 22,5 26 82,5 1,07
GEB HRC 110 G 10 55 - - - 45 112,0 100 29 37 119 3,05
GEB HRC 130 G 15 60 - - - 56 130,0 105 36 47 147 4,45
GEB HRC 150 G 20 70 - - - 60 150,0 115 40 50 160 6,1
GEB HRC 180 G 25 80 - - - 70 180,0 125 49 58 189 9,2
GEB HRC 230 G 25 100 - - - 90 225 155 59,5 77 239,5 17,75
GEB HRC 280 G 30 115 - - - 105,5 275 206 74,5 90 285,5 35,75

Torsional flexible couplings for taper bushes – type "GEB HRC TL"
GEB HRC 70 TL G - - 1008 11 25 23,5 69 60 18 20 65 0,44
GEB HRC 90 TL G - - 1108 11 28 23,5 85 70 22,5 19,5 69,5 0,72
GEB HRC 110 TL G - - 1610 12 42 26,5 112 100 29 18,5 82 1,6
GEB HRC 130 TL G - - 1610 12 42 26,5 130 105 36 18 89 2,27
GEB HRC 150 TL G - - 2012 15 50 33,5 150 115 40 23,5 107 3,3
GEB HRC 180 TL G - - 2517 19 65 46,5 180 125 49 34,5 142 5,37
GEB HRC 230 TL G - - 3020 25 75 52,5 225 155 59,5 39,5 164,5 9,53
GEB HRC 280 TL G - - 3525 35 90 66,5 275 206 74,5 51 207,5 20,5
legenda materiali: AC = acciaio AL = alluminio G = ghisa



torsional flexible couplings material rubber for torsional flexibe couplings type "GEB HRC"
codice Giri / 1' momenti torcenti (Nm) kg colore
max TK TK
normale max
GEB HRC 70 8.100 31,0 72,0 0,016 nero
GEB HRC 90 6.500 80,0 180,0 0,050 nero
GEB HRC 110 5.200 160,0 360,0 0,080 nero
GEB HRC 130 4.100 315,0 720,0 0,150 nero
GEB HRC 150 3.600 600,0 1.500,0 0,220 nero
GEB HRC 180 3.000 950,0 2.350,0 0,380 nero
GEB HRC 230 2.600 2.000,0 5.000,0 0,800 nero
GEB HRC 280 2.200 3.150,0 7.200,0 1,530 nero



codice

 disassamento massimo spostamento assiale
angolare radiale S
ka kr (mm) mm
GEB HRC 70                           1° 0,3 0,2
GEBHRC 90 1° 0,3 0,5
GEB HRC 110 1° 0,3 0,6
GEB HRC 130 1° 0,4 0,8
GEB HRC 150 1° 0,4 0,9
GEB HRC 180 1° 0,4 1,1
GEB HRC 230 1° 0,5 1,3
GEB HRC 280 1° 0,5 1,7
Umberto Saccone Mié, 21/05/2014 - 09:46

Keys ISO 773 type A

Keys ISO 773 type A

estratto dalla tabella UNI 92

Chiavette ad incastro

gruppi di alberi (diametro)     lunghezza cava cava
D A F R O P
mm mm mm mm mm mm
da 10 a 12 4 4 10 12 15 18 20 25 30                   2,50 D+1,5
da 12 a 17 5 5 10 12 15 18 20 25 30 35 40               3,00 D+2
da 17 a 22 6 6   12 15 18 20 25 30 35 40 45 50 60 70       3,50 D+2,5
da 22 a 30 8 7         20 25 30 35 40 45 50 60 70       4,00 D+3
da 30 a 38 10 8           25 30 35 40 45 50 60 70 80 90   4,50 D+3,5
da 38 a 44 12 8 30 35 40 45 50 60 70 80 90 100 120           4,50 D+3,5
da 44 a 50 14 9   35 40 45 50 60 70 80 90 100 120 140         5,00 D+4
da 50 a 58 16 10       45 50 60 70 80 90 100 120 140 160 180     5,00 D+5
da 58 a 68 18 11         50 60 70 80 90 100 120 140 160 180 200   6,00 D+5
da 68 a 78 20 12           60 70 80 90 100 120 140 160 180 200 220 6,00 D+6
da 78 a 92 24 14 70 80 90 100 120 140 160 180 200 220 250 280         7,00 D+7
da 92 a 110 28 16   80 90 100 120 140 160 180 200 220 250 280 300       8,00 D+8
da 110 a 130 32 18     90 100 120 140 160 180 200 220 250 280 300 350     9,00 D+9
da 130 a 150 36 20       100 120 140 160 180 200 220 250 280 300 350 400   10,00 D+10
da 150 a 170 40 22         120 140 160 180 200 220 250 280 300 350 400   11,00 D+11



A F - lunghezza
- R
mm mm - mm
3 3 - 8 10 12 14 15 16 18 20 22 25 28 30 32 35 36 40 45 50
4 4 - 8 10 12 14 15 16 16 18 20 22 25 28 30 32 35 36 40 45 50
5 5 - 5 10 12 14 15 16 18 20 22 25 28 30 32 35 36 40 45 50 56 60
6 4 - 40 45
6 6 - 12 14 15 16 18 20 22 25 28 30 32 35 36 40 45 50 55 56 60 63 65 70 75 80 95
8 7 - 18 20 22 25 28 30 32 35 36 40 45 50 55 56 60 63 65 70 75 80 90 100 110
10 8 - 5 20 22 25 28 30 32 35 36 40 45 50 55 56 60 63 70 75 80 90 100 110 120
12 6 - 36 45 55 56
12 8 - 12 25 28 30 32 35 36 40 45 50 55 56 60 63 65 70 75 80 90 100 110 120 130 140
14 9 - 35 36 40 45 50 55 56 60 63 65 70 75 80 90 100 110 120 125 130 140 150 175
16 10 - 75 100 110 120 125 130 140 150 280 40 45 50 55 56 60 63 65 70 80 90
16 7 - 90
18 11 - 50 55 56 60 63 65 70 75 80 90 100 110 120 125 130 140 150 160
20 12 - 35 40 45 50 55 56 60 63 65 70 75 80 90 100 110 120 125 130 140 150 160 170 180 200 225
22 14 - 60 63 70 80 90 100 110 120 125 130 140 150 160 180 200 220 250
24 14 - 60 63 65 70 75 80 90 100 110 120 125 130 140 150 160 170 180 200 220 250 280
25 14 - 60 63 70 80 90 100 110 120 125 130 140 150 160 180 200 220 250 280
28 16 - 10 70 75 80 90 100 110 120 125 130 140 150 170 180 200 220 250 280 300
32 18 - 90 100 110 120 125 130 140 150 160 170 180 200 220 250 280 300 320 360
36 20 - 90 100 110 120 125 130 140 150 160 170 180 200 220 250 280 300 320
40 22 - 30 90 100 110 120 125 130 140 150 160 170 180 200 220 250 280 320
45 25 - 100 110 120 125 130 140 150 160 170 180 200 220 250 280 300 320 360



Umberto Saccone Lun, 18/04/2016 - 09:21

Anelli di bloccaggio - Rondelle tornite

Anelli di bloccaggio - Rondelle tornite

Anelli di bloccaggio --- Shaft collars

type "AB" DIN 705

type "ABC"

materiale C 45 brunit INOX AISI 304

material C 45 black oxide - INOX AISI 304

con collare materiale C 45 bruniti

with one side hub material C 45 black oxide

type "ABR"

type "ABRR"

radiale ad una sezione materiale C 45 bruniti - INOX AISI 304

one split material C 45 black oxide - INOX AISI 304

radiale a due sezioni materiale C 45 bruniti - INOX AISI 304

two split material C 45 black oxide - INOX AISI 304

Rondella tornite a grosso spessore tipo "B - RGS"

Thick turned washers type "B – RGS"

immagine
materiale C 45
Versioni fornibili: 1° fosfatate 2° zincate
Umberto Saccone Lun, 13/04/2015 - 18:02

Bases tensoras para motores electricos

Bases tensoras para motores electricos
Slitte tendicinghia per motori elettrici



tipo Cator A B C E min L G H J K M O P S peso grandezza motore
  mm mm mm mm mm mm mm mm mm mm mm mm mm kg
210 210 195 33 100 43 70 20 25 50 10,5 19 98 3 2,2 63-80
270 270 195 33 100 43 70 20 25 50 10,5 19 98 3 2,7 63-112
307 307 213 33 100 65 70 20 25 50 10,5 19 108 3 3,3 90-112
340 340 290 40 140 90 95 27 30 62,5 12,5 22 165 4 6,3 90-132
430 430 290 40 140 90 95 27 30 62,5 12,5 22 165 4 7,4 100-160
490 490 410 40 254 193 95 40 30 60 15 22 284 4 10,8 160-180
Umberto Saccone Sáb, 10/05/2014 - 08:50

Informazioni tecniche

Informazioni tecniche Umberto Saccone Dom, 28/10/2012 - 08:04

Tabella di determinazione dei diametri degli ingranaggi per trasmissione con catena a rulli

Tabella di determinazione dei diametri degli ingranaggi per trasmissione con catena a rulli
Tabella di determinazione dei diametri degli ingranaggi per trasmissione con catena a rulli

Dp = diametro primitivo                                                                                                   Dp = C x P

De = diametro esterno                                                                                                    Dp = P / sen (180°/Z)

Di = diametro interno (fondo dente)                                                                                Di = Dp – diametro del rullo

P = passo della catena                                                                                                   De = Dp + 8/10 del diametro del rullo

Z = numero dei denti dell'ingranaggio

C = coefficiente in tabella

esempio

Si voglia determinare il diametro di un ingranaggio di 17 denti, per catena passo 1" (25,4 mm) avente il rullo del diametro di 15,88 mm. Si avrà:

Dp = 25,4 x 5,4422 = 138,23 mm

De = 138,23 mm + 12,70 mm = 150,93 mm

Di = 138,23 mm – 15,88 mm = 122,35 mm
Z Coeffic. (C) Z Coeffic. (C) Z Coeffic. (C) Z Coeffic. (C) Z Coeffic. (C) Z Coeffic. (C)
5 1,7010 41 13,0635 77 24,5167 113 35,9736 149 47,4317 185 58,8902
6 2,0000 42 13,3815 78 24,8349 114 36,2919 150 47,7500 186 59,2085
7 2,3050 43 13,6995 79 25,1531 115 36,6102 151 48,0682 187 59,5267
8 2,6131 44 14,0176 80 24,4713 116 36,9285 152 48,3865 188 59,8450
9 2,9238 45 14,3356 81 25,7896 117 37,2467 153 48,7048 189 60,1634
10 3,3261 46 14,6536 82 26,1078 118 37,5650 154 49,0231 190 60,4817
11 3,5494 47 14,9717 83 26,4260 119 37,8833 155 49,3414 191 60,7999
12 3,8637 48 15,2898 84 26,7443 120 38,2015 156 49,6597 192 61,1182
13 4,1786 49 15,6079 85 27,0625 121 38,5198 157 49,9780 193 61,4366
14 4,4939 50 15,9260 86 27,3807 122 38,8381 158 50,2963 194 61,7549
15 4,8097 51 16,2441 87 27,6990 123 39,1564 159 50,6146 195 62,0732
16 5,1258 52 16,5622 88 28,0172 124 39,4746 160 50,9329 196 62,3915
17 5,4422 53 16,8803 89 28,3355 125 39,7929 161 51,2511 197 62,7097
18 5,7588 54 17,1984 90 28,6537 126 40,1112 162 51,5694 198 63,0279
19 6,0755 55 17,5166 91 28,9719 127 40,4295 163 51,8877 199 63,3464
20 6,3925 56 17,8347 92 29,2902 128 40,7478 164 52,2060 200 63,6646
21 6,7095 57 18,1529 93 29,6084 129 41,0660 165 52,5243 201 63,9829
22 7,0266 58 18,4719 94 29,9267 130 41,3843 166 52,8426 202 64,3012
23 7,3439 59 18,7892 95 30,2449 131 41,7026 167 53,1609 203 64,6195
24 7,6613 60 19,1073 96 30,5632 132 42,0209 168 53,4792 204 64,9378
25 7,9787 61 19,4255 97 30,8814 133 42,3391 169 53,7975 205 65,2562
26 8,2962 62 19,7437 98 31,1997 134 42,6574 170 54,1158 206 65,5744
27 8,6138 63 20,0619 99 31,5180 135 42,9757 171 54,4341 207 65,8927
28 8,9314 64 20,3800 100 31,8362 136 43,2940 172 54,7530 208 66,2110
29 9,2491 65 20,6982 101 32,1545 137 43,6123 173 55,0707 209 66,5294
30 9,5668 66 21,0164 102 32,4727 138 43,9306 174 55,3889 210 66,8477
31 9,8845 67 21,3346 103 32,7910 139 44,2488 175 55,7072 211 67,1659
32 10,2023 68 21,6528 104 33,1093 140 44,5671 176 56,0255 212 67,4842
33 10,5201 69 21,9710 105 33,4275 141 44,8854 177 56,3438 213 67,8025
34 10,8380 70 22,2892 106 33,7458 142 45,2037 178 56,6621 214 68,1208
35 11,1558 71 22,6074 107 34,0640 143 45,5220 179 56,9804 215 68,4394
36 11,4737 72 22,9256 108 34,3823 144 45,8403 180 57,2987
37 11,7916 73 23,2438 109 34,7006 145 46,1585 181 57,6170
38 12,1096 74 23,5620 110 35,0188 146 46,4768 182 57,9353
39 12,4275 75 23,8802 111 35,3371 147 46,7951 183 58,2536
40 12,7455 76 24,1985 112 35,6554 148 47,1134 184 58,5719
Umberto Saccone Vie, 28/09/2012 - 09:54

Lunghezza della catena e distanza fra i centri di trasmissione

Lunghezza della catena e distanza fra i centri di trasmissione

Lunghezza della catena in passi:

L = Z + z + 2C + Sp
2 p C
↓
arrotondare il risultato con numero pari di passi
↓
distanza fra i centri di trasmissione:

dove:
L = lunghezza della catena in passi                                                    C = distanza dei centri in mm
Z = numero dei denti della ruota                                                         p = passo della catena in mm
z = numero dei denti del pignone                                                        S = funzione di Z – z (vedi tabella)

Z – z S Z – z S Z – z S Z – z S Z – z S Z – z S Z – z S Z – z S
1 0,03 19 9,14 37 34,68 55 76,62 73 134,99 91 209,76 109 300,95 127 408,55
2 0,10 20 10,13 38 36,58 56 79,44 74 138,71 92 214,40 110 306,50 128 415,01
3 0,23 21 11,17 39 38,53 57 82,30 75 142,48 93 219,08 111 312,09 129 421,52
4 0,41 22 12,26 40 40,53 58 85,21 76 146,31 94 223,82 112 317,74 130 428,08
5 0,63 23 13,40 41 42,58 59 88,17 77 150,18 95 228,61 113 323,44 131 434,69
6 0,91 24 14,59 42 44,68 60 91,19 78 154,11 96 233,44 114 329,19 132 441,36
7 1,24 25 15,83 43 46,84 61 94,25 79 158,09 97 238,33 115 334,99 133 448,07
8 1,62 26 17,12 44 49,04 62 97,37 80 162,11 98 243,27 116 340,84 134 454,83
9 2,05 27 18,47 45 51,29 63 100,54 81 166,10 99 248,26 117 346,75 135 461,64
10 2,53 28 19,86 46 53,60 64 103,75 82 170,32 100 253,30 118 352,70 136 468,51
11 3,06 29 21,30 47 55,95 65 107,02 83 174,50 101 258,39 119 358,70 137 475,42
12 3,65 30 22,80 48 58,36 66 110,34 84 178,73 102 263,54 120 364,76 138 482,39
13 4,28 31 24,34 49 60,82 67 113,71 85 183,01 103 268,73 121 370,86 139 489,41
14 4,96 32 25,94 50 63,33 68 117,13 86 187,34 104 273,97 122 377,02 140 496,47
15 5,70 33 27,58 51 65,88 69 120,60 87 191,73 105 279,27 123 383,22
16 6,48 34 29,28 52 68,49 70 124,12 88 196,16 106 284,67 124 389,48
17 7,32 35 31,03 53 71,15 71 127,69 89 200,64 107 290,01 125 395,79
18 8,21 36 32,83 54 73,86 72 131,31 90 205,18 108 295,45 126 402,14
Umberto Saccone Mar, 02/10/2012 - 08:49

Progettazione di una trasmissione a catena

Progettazione di una trasmissione a catena

Premessa

La scelta di una catena appropriata per una determinata trasmissione, deriva, sia dalla conoscenza delle caratteristiche d'impiego della varie serie o tipi di catene, sia dal calcolo. E' possibile stabilire, in tal modo, quale catena, di una determinata serie o tipo, sia in grado di trasmettere la potenza di progetto per il tempo previsto di funzionamento.

La capacità di trasmissione di potenza di una catena viene determinata in funzione di una serie di calcoli che tengono conto delle caratteristiche meccaniche della catena, del carico imposto e delle sue variazioni, della velocità, dell'interasse fra le ruote dentate, del numero dei denti delle stesse e, non ultimo, della durata ad ore di servizio che si vogliono ottenere dalla trasmissione. Ogni costruttore di macchine, infatti, nell'accingersi a calcolare una trasmissione a catena, si pone il problema di trasmettere una certa potenza media (variabile entro certi limiti), ad una certa velocità (numero di giri al minuto del pignone), per un periodo di tempo prefissato e, tutto questo, rispettando certi limiti di ingombro. E' quindi facile comprendere che non è possibile stabilire la capacità di trasmissione di potenza di unacatena in funzione solamente di un semplice carico statico come, per esempio, una frazione del carico di rottura. Detta capacità dovrà essere stabilita, sia in funzione delle sollecitazioni dinamiche alle quali la catena è soggetta durante il moto, sia in funzione delle usure ammissibili nel tempo dei vari organi che la compongono.

I due principali fattori che limitano la capacità di trasmissione di potenza di una particolare catena e la sua durata sono la resistenza ad usura e la resistenza alla fatica dei suoi componenti.

Usura

Normalmente quando la catena scelta è in grado di sopportare, senza deformarsi, il tiro impostole dalla potenza trasmessa, uno dei fattori che limitano la durata della catena è l'usura delle superfici coniugate di lavoro "perno-bussola". Si dice che una catena è usurata quando l'allungamento determinato dall'usura delle superfici di contatto "perno-bussola" diviene eccessivo ed impedisce il corretto accoppiamento della catena con le ruote dentate della trasmissione. Quando infatti l'allungamento supera determinati valori, il rullo della catena, all'atto di accoppiarsi con il dente della ruota dentata condotta, dalla parte non in tensione della catena, tende a portarsi sulla punta del dente anzichè sul fondo del vano fra due denti successivi. Ciò da origine al fenomeno della catena che tende a saltare un dente della ruota dentata. Tale fenomeno impone alla catena sollecitazioni dinamiche molto elevate e pertanto, quando l'allungamento raggiunge determinati valori (circa il 2% della lunghezza iniziale per catene di piccolo passo e il 3 % per quelle di passo maggiore), la catena deve essere sostituita se non si vuole che la stessa si rompa. E' noto che la maggioranza delle trasmissioni viene progettata con l'intendimento che la catena termini la sua vita utile per usura e non per rottura di una delle sue parti componenti. Si deduce dalle suddette considerazioni che il tiro sopportato dalla catena deve essere tale da permettere il raggiungimento di un certo valore percentuale di allungamento dovuto all'usura, in un tempo prefissato di funzionamento. Normalmente, l'usura della catena è causata dalla rotazione dei perni rispetto alle bussole, dalla rotazione dei rulli rispetto alle bussole e dal rotolamento dei rulli lungo il profilo dei denti delle ruote dentate. Fra i molti fattori che determinano l'usura più o meno rapida della catena il più importante è certamente la lubrificazione. Particolare cura deve essere posta nel montaggio, lubrificazione e manutenzione della trasmissione a catena. Vedere a questo proposito il capitolo "MANUTENZIONE".

1° Introduzione
Il presente capitolo fornisce le linee guida per il calcolo di trasmissioni con catene considerate in questo catalogo e quindi la preselezione del tipo di catena e relative ruote dentate. Le procedeure di scelta e le valutazioni descritte di seguito si riferiscono a trasmissioni operanti in adeguate condizioni per un funzionamento della durata di circa 15.000 ore. A causa delle grandi diversità di natura e di carico, condizioni ambientali e manutenzione realizzabile, si raccomanda di consultare il nostro servizio di assistenza tecnica per assicurare una prestazione del prodotto alla specifica richiesta.

2° Simboli, termini e unità di misura
Simbolo descrizione unità di misura
a interasse trasmissione mm
a0 interasse trasmissione approssimato -
f1 fattore di applicazione per determinate condizioni operative – vedi tab. 2 -
f2 fattore per il numero di denti del pignone – vedi tab. 3 -
f3 fattore per il calcolo del numero di maglie con n° di denti diverso – vedi tab. 6 -
f4 fattore per il calcolo dell'interasse con n° di denti diverso – vedi tab. 7 -
n (n1, n2) n° di giri (pignone, ruota dentata) R.P.M.
i rapporto di trasmissione Giri/11
p passo della catena mm
v velocità della catena m/sec
Z (Z1, Z2) n° di denti (pignone, ruota dentata) -
M momento torcente Nm
P potenza Kw
Pc potenza corretta Kw
X numero di maglie -
X0 numero di maglie calcolato -
E allungamento per usura %

3° equazione base
P = M ● n Pc = P ● f1 ● f2
9.550

4° raccomandazioni di progetto
a) la scelta della catena e della ruota dentata è basata su:
● potenza da trasmettere
● tipo di meccanismo
● velocità e dimensioni dell'albero
● interasse degli alberi e loro disposizione
● condizioni ambientali
● tipo di meccanismo
b) scegliere per primo il numero di denti della ruota dentata piccola (pignone), in quanto il rapporto "i" determina il numero di denti della ruota dentata condotta.
i = (Z1 / Z2)
● se possibile, si devono scegliere pignoni con almeno 17 denti
● se la trasmissione a catena opera ad alta velocità o è soggetta a carichi impulsivi, la ruota dentata piccola (pignone) deve avere almeno 21 denti, se possibile, e questi devono essere temprati. Di regola, le ruote dentate dovrebbero avere un massimo di 114 denti

5° condizioni operative di riferimento e diagrammi
I diagrammi di capacità delle fig. 2 e 3 sono stabiliti per trasmissioni a catena con le seguenti condizioni operative di riferimento:
● una trasmissione a catena con due ruote dentate su alberi orizzontali paralleli
● un pignone con 25 denti
● una catena semplice senza maglia falsa
● una catena da 120 maglie
● un allungamento per usura E < 180/z ma E max 3%, dove z equivale al numero di denti della ruota dentata grande
● un rapporto di riduzione velocità fino a 3:1
● una durata prevista di 15.000 ore di funzionamento
● una temperatura di lavoro compresa fra -5° e + 70° C
● ruote dentate correttamente allineate e catena mantenuta in buone condizioni
● condizioni di lavoro senza sovraccarichi, colpi, strappi o frequenti avviamenti
● pulizia e adeguata lubrificazione (vedi punto 8°)

I diagrammi di figura 2 e 3 indicano il tipo di catena che è adatta per la trasmissione considerata, in funzione della potenza corretta Pc e della velocità di rotazione in giri/1 della ruota dentata piccola

6° condizioni corrette uso dei fattori f1 e f2
Se le caratteristiche di montaggio e le condizioni operative sono diverse dalle condizioni di riferimento (vedi punto 5), la potenza da trasmettere deve essere adeguatamente corretta. A questo scopo devono essere utilizzati i fattori definiti in questo punto.

6.1° fattore di applicazione f1
Il fattore di applicazione f1 deve prendere in considerazione ogni sovraccarico dinamico dipendente dalle condizioni operative della trasmissione e risultante in particolare dalla natura del meccanismo di conduzione e condotto. Il valore del fattore f1 può essere scelto direttamente o per analogia usando le tabelle 2, 3 e 4.
tabella n. 2 fattore di applicazione f1 caratteristiche della macchina conduttrice
caratteristiche della macchina condotta
funzionamento dolce strappi moderati forti strappi
funzionamento dolce 1,0 1,1 1,3
strappi moderati 1,4 1,5 1,7
forti strappi 1,8 1,9 2,1
tabella n. 3  esempi di macchine conduttrici
funzionamento dolce motori elettrici – turbine a gas e vapore – motori a combustione interna con accoppiamento idraulico
strappi leggeri motori a combustione interna con 6 e più cilindri con accoppiamento meccanico
forti strappi motori a combustione interna con meno di 6 cilindri con accoppiamento meccanico
tabella n. 4   esempi di macchina condotta
funzionamento dolce pompe centrifughe e compressori – stampanti, trasportatori alimentati uniformemente – calandre per carta, scale mobili – essicatoi rotativi, ventilatori – miscelatori e agitatori di liquidi
strappi moderati pompe e compressori con cilindri multipli – macchine per mescole di elevata velocità – trasportatori con carico non uniforme – miscelatori e agitatori di solidi
forti strappi piallatrici, escavatori, molini – macchine per lavorazione della gomma – presse, troncatrici – pompe e compressori con 1 e 2 cilindri – punzonatrici

6.2° fattore di applicazione f2

Il fattore f2 è da assegnare in funzione del numero di denti del pignone -----------------------------figura n. 1 – fattore di applicazione f2
Progettazione di una trasmissione a catena

7° buona norma nel progetto di una trasmissione
a) l'interasse più favorevole è compreso tra 30 e 50 volte il passo della catena, ma deve permettere un arco di contatto sul pignone non inferiore a 120°.
b) il metodo raccomandato per ottenere una corretta tensione della catena è quello di prevedere un interasse regolabile. Se ciò non è possibile può essere utilizzato un metodo alternativo adatto, facendo attenzione a non creare carichi aggiuntivi sulla catena (normalmente non eccedenti il carico di misurazione).
c) una corretta tensione della catena può essere ottenuta usando tenditori con ruote folli, ruote dentate folli o altri mezzi specialmente quando si ha una trasmissione con una inclinazione maggiore di 60° rispetto la linea orizzontale.
d) dai diagrammi di capacità scegliere una catena semplice di passo piccolo per trasmettere la potenza richiesta alla velocità della trasmissione. Quando è necessaria una trasmissione più compatta, considerare una catena multipla di passo più piccolo così da ottenere ruote dentate di diametro ridotto.
e) la freccia della catenaria o flessione della catena ammessa, misurata in corrispondenza della mezzaria della trasmissione, dovrebbe essere approssimativamente l' 1% dell'interasse, misurata a metà circa dello stesso.

 8° lubrificazione
Un'adeguata lubrificazione è essenziale per garantire la lunga durata e la continuità di servizio di una trasmissione a catena. Previene l'usura tra perno e bussola, rende più scorrevole il contatto tra i rulli e le ruote dentate, ammortizza l'impatto tra i rulli e le ruote dentate, dissipa il calore, non fa penetrare scorie e corpi estranei e protegge dall'ossidazione. Per trasmissioni normali si raccomanda l'uso di un buon olio minerale. Normalmente non è necessario l'utilizzo di detergenti, mentre può essere utile l'impiego di antischiuma, antiruggine e additivi che aumentano la resistenza della pellicola lubrificante.
da 23 a 41°F da 41 a 77°F da 77 a 113°F da 113 a158°F
-5 da/a +5°C +5 da/a +25°C +25 da/a 45°C +45 da/a +70°C
VG 68 (SAE 20) VG 100 (SAE 30) VG 150 (SAE 40) VG 220 (SAE 50)
N.B. Assicurarsi che l'olio non sia contaminato, in particolare privo di sostanze abrasive.

9° corretto tensionamento

L'eccessivo tensionamento irrigidisce la regolarità delle articolazioni esasperando i limiti d'elasticità della catena stessa, con la possibile rottura delle piastrine. Lo spanciamento (SH) del ramo passivo della trasmissione deve essere proporzionato all'interasse degli alberi (a) e al coefficiente d'urto previsto.

Progettazione di una trasmissione a catenaProgettazione di una trasmissione a catena

10° sistemi di tensionamento

Lo sviluppo lineare della catena deve sempre intendersi nominale. Il valore effettivo è immediatamente superiore del 0,5% - 0,8% rispetto al nominale. Predisporre comunque sistemi per recuperare possibili scostamenti lineari, tramite assi registrabili a tendicatena, quando gli interassi sono fissi.

Alcuni esempi applicativi:

 Progettazione di una trasmissione a catena
figura n. 2 – Diagramma di capacità per catene a rulli serie Europea
La massima potenza corretta Pc è delineata dal limite superiore della curva per ciascun tipo di catena ed applicata a tutto il campo di velocità definito dalla curva stessa.
Progettazione di una trasmissione a catena

figura n. 3 – Diagramma di capacità per catene a rulli serie Americana

La massima potenza corretta Pc è delineata dal limite superiore della curva per ciascun tipo di catena ed applicata a tutto il campo di velocità definito dalla curva stessa.
Progettazione di una trasmissione a catena
figura n. 4 – tipi di lubrificazione minima richiesta
Progettazione di una trasmissione a catena
Campo 1 - LUBRIFICAZIONE MANUALE CON UN PENNELLO OD UN OLIATORE
ogni 8 ore, da applicare senza tiro sulla catena.
Campo 2 – LUBRIFICAZIONE A GOCCIA TRAMITE UN GOCCIOLATORE
da 4 a 20 gocce al minuto in base alla velocità della catena.
Campo 3 – LUBRIFICAZIONE A BAGNO D'OLIO E A DISCO
quando viene utilizzato questo tipo di lubrificazione, la catena, nella parte più bassa del suo percorso, passa attraverso un bagno d'olio il cui livello viene mantenuto circa all'altezza della linea del passo della catena. La lubrificazione a disco viene effettuata tramite un disco che pesca nel bagno d'olio e deposita sulla catena
Campo 4 – LUBRIFICAZIONE A CIRCOLAZIONE FORZATA
questo tipo di lubrificazione è necessario per trasmissioni ad alte velocità o particolarmente impegnative. Una pompa manda un getto d'olio direttamente sulla catena. Il getto deve essere indirizzato sul lato interno dell'anello di catena, possibilmente nel tratto non in tiro e subito prima che la catena ingrani con la ruota dentata.

Tolleranza sullo sviluppo catena
Le tabelle di unificazione delle catene articolate in acciaio contengono le dimensioni, i carichi di rottura a norma, la superficie delle articolazioni ed il peso per metro lineare. Inoltre dette norme stabiliscono la tolleranza di fabbricazione ammissibile della lunghezza catena e la determinazione del carico di rottura. Per le catene a rulli secondo ISO, a bussole e le catene a passo lungo ISO, lo scostamento ammissibile della catena (non lubrificata) è: - 0 + 0,15% (f.metro = 1,5 mm). Rilevamento effettuato con precarico equivalente all'1% del carico rottura catena. In precedenza a detto controllo, tutte le catene vengono sottoposte a prestiraggio (precaricate di 1/3 del carico rottura nominale della catena). Le catene a rulli per macchine agricole sono costruite con scostamento ammissibile -0 + 0,25% e le catene fleyer +/- 0,25%. Rilevamento effettuato con precarico 1%.

Catene preselezionate in tolleranza centesimale
Tali soluzioni sono particolarmente raccomandate per gli impianti di elevata produttività, con posizionamenti meccanici controllati elettronicamente, come per esempio macchine utensili, automatismi in genere, sistemi di assemblaggio, controllo, confezionamento di prodotti farmaceutici, alimentari ecc. In questi settori è molto diffuso l'impiego della catena, che si dimostra tecnicamente la scelta più semplice e razionale, specie nella necessità di azionare cinematismi a distanza o per la raccolta ed il trasporto del prodotto, a ciclo continuo. Tuttavia l'affidabilità di posizionamento della catena tradizionale a rulli (con tolleranze di costruzione secondo norma), non è compatibile con la precisione richiesta dalla componentistica elettronica. In esecuzioni speciali siamo in grado di eseguire catene in tolleranza che garantiscono l'assoluta affidabilità di posizionamento, in molte ore di esercizio. La semplicità cinematica della catena, abbinata alla precisione di fase, consente di potenziare la produttività degli impianti.

Prerodaggio (predisposizione delle catene in tolleranza)
Nelle prime ore di esericizio, gli accoppiamenti dei particolari assemblati e le superfici dei perni-bussole, sono soggetti al classico assestamento iniziale. Per limitare e contenere detto assestamento, le catene standard vengono prestirate dalla fabbrica. Possiamo ottenere la massima affidabilità, nella preparazione delle catene in tolleranza, se lo sviluppo lineare è definitivamente assestato. Pertanto, alla velocità di 3 m/s, le catene vengono prerodate dalle 30 h (minimo) alle 70 h (massimo). Con questo processo, l'assestamento è definitivo e viene ottenuto per effetto dinamico, cioè vengono simulate le condizioni iniziali d'esercizio sollecitando direttamente piastrine, perni, bussole e rulli. Rispetto alla catena standard prestirata, dal diagramma, vediamo l'assestamento ottenuto con il prerodaggio. Solo ora possiamo prendere in considerazione la selezionatura in tolleranza delle catene.
Progettazione di una trasmissione a catena

Scelta ed esecuzioni delle catene in tolleranza
Il grado di precisione, sia sul singolo tratto che sullo sviluppo lienare totale, è rapportato all'esigenza tecnica (ed economica) richiesta dal Cliente. Le applicazioni più diffuse sono le seguenti:
  - catene accoppiate in tolleranza (su valori di 0,5 mm);
- catene accoppiate in tolleranza (su valori di 0,05 mm);
- catene per posizionamenti passo-passo (di unica selezione);
- catene con sviluppo predeterminato (su valori di 0,05 mm).

Calcolo per determinare il tipo di catena da trasporto
Una corretta progettazione della catena da trasporto impone che, in condizioni di esercizio ottimali (carico e velocità costanti, buona lubrificazione, ecc.) il carico di rottura della stessa sia almeno 8-12 volte superiore al tiro effettivo della medesima.
calcolo del tiro effettivo per trasporto orizzontale con catena con rulli:
T = (P1 + P) ● fv ● FS ● FV ● FC (kg)
N. catene
P1 = peso del materiale trasportato (kg)
P = peso approssimativo della catena ed eventuali attacchi (kg)
fv = coefficiente attrito volvente. Nel calcolo preliminare = 0,2
FS = fattore servizio carico unforme velocità costante = 1
  carico con modeste variazioni funzionamento discontinuo = 1,3
carico con forti variazioni funzionamento a strappi = 1,7
FV = fattore velocità velocità m/1'
15 30 45 60
n° denti ruota 8 1,00 1,30 1,50 1,80
10 0,95 1,15 1,15 1,45
12 0,85 1,05 1,10 1,25
14 0,80 0,95 1,00 1,15
16 0,80 0,90 1,00 1,05
FC = fattore di carico con una sola catena   = 1
con due o più catene = 1,2

Calcolo di verifica delle pressioni specifiche
Dopo aver individuato il tipo di catena da impiegare suggeriamo, particolarmente nell'eventualità di movimentazione di carichi concentrati su ridotte superfici del trasportatore, di verificare anche i valori di pressione specifica tra rulli-bussole e bussole-perni. Il calcolo del tiro, in queste particolari condizioni di carico, non è sempre sufficiente a determinare il tipo di catena da utilizzare. Infatti, qualora i valori di pressione specifica riscontrati dovessero superare i valori limite ammissibili più sotto riportati, bisogna optare per una catena più robusta.
pressione specifica sul perno = T   P = carico in kg su ogni rullo
Lb ● Dp T = tiro effettivo sulla catena
L = lunghezza foro rullo (mm)
pressione specifica sul rullo = P Lb = lunghezza totale bussola (mm)
I ● Dr Dr = diametro foro rullo (mm)
Dp = diametro esterno perno (mm)
massime pressioni specifiche ammissibili
Materiale a contatto bussola / rullo press spec kg/mm2 Materiale a contatto bussola / perno press spec kg/mm2
acciaio cementato – acciaio bonificato 0,85 acciaio cementato – acciaio bonificato legato 4,5
acciaio cementato – acciaio cementato 0,98 acciaio cementato – acciaio cementato 2,5
acciaio cementato – bronzo 0,28 acciaio inox – ertalon 0,9
acciaio cementato – ertalon 0,145 acciaio non trattato – acciaio non trattato 1,5
acciaio cementato – ghisa 0,71 acciaio non trattato – bronzo 0,5
acciaio cementato – ghisa malleabile 0,90 acciaio non trattato – ghisa malleabile 1,2
acciaio cementato – ghisa sferoidale 0,72
ghisa – bronzo 0,56
Umberto Saccone Mar, 02/10/2012 - 13:26

Tabella delle lunghezze in metri delle catene a rulli a seconda del passo e del numero delle maglie

Tabella delle lunghezze in metri delle catene a rulli a seconda del passo e del numero delle maglie
n° pari di maglie: catena chiusa ad anello con giunto
n° dispari di passi: catena chiusa ad anello con giunto e falsa ad un rullo
mm 9,525 12,7 15,875 19,05 25,4 31,75 38,1 44,45 50,8   mm 9,525 12,7 15,875 19,05 25,4 31,75 38,1 44,45 50,8
poliici 3/8" 1 /2" 5/8" 3 /4" 1" 1"1/4 1"1/2 1"3/4 2"   poliici 3/8" 1 /2" 5/8" 3 /4" 1" 1"1/4 1"1/2 1"3/4 2"
ISO – ASA 06B – 06C / ASA35 08B – 08A/ ASA40 10B – 10A/ ASA50 12B – 12A/ ASA60 16B – 16A/ ASA80 20B – 20A/ ASA100 24B – 24A/ ASA120 28B – 28A/ ASA140 32B – 32A/ ASA160   ISO – ASA 06B – 06C / ASA 35 08B – 08A/ ASA 40 10B – 10A/ ASA 50 12B – 12A/ ASA 60 16B – 16A/ ASA 80 20B – 20A/ ASA 100 24B – 24A/ ASA 120 28B – 28A/ ASA 140 32B – 32A/ ASA 160
n° di maglie                     n° di maglie
1 9,525 12,7 15,875 19,05 25,4 31,75 38,1 44,45 50,8   48 457,200 609,6 762,000 914,40 1219,2 1524,00 1828,8 2133,60 2438,4
2 19,050 25,4 31,750 38,10 50,8 63,50 76,2 88,90 101,6   49 466,725 622,3 777,875 933,45 1244,6 1555,75 1866,9 2178,05 2489,2
3 28,575 38,1 47,625 57,15 76,2 95,25 114,3 133,35 152,4   50 476,250 635,0 793,750 952,50 1270,0 1587,50 1905,0 2222,50 2540,0
4 38,100 50,8 63,500 76,20 101,6 127,00 152,4 177,80 203,2   51 485,775 647,7 809,625 971,55 1295,4 1619,25 1943,1 2266,95 2590,8
5 47,625 63,5 79,375 95,25 127,0 158,75 190,5 222,25 254,0   52 495,300 660,4 825,500 990,60 1320,8 1651,00 1981,2 2311,40 2641,6
6 57,150 76,2 95,250 114,30 152,4 190,50 228,6 266,70 304,8   53 504,825 673,1 841,375 1009,65 1346,2 1682,75 2019,3 2355,85 2692,4
7 66,675 88,9 111,125 133,35 177,8 222,25 266,7 311,15 355,6   54 514,350 685,8 857,250 1028,70 1371,6 1714,50 2057,4 2400,30 2743,2
8 76,200 101,6 127,000 152,40 203,2 254,00 304,8 355,60 406,4   55 523,875 698,5 873,125 1047,75 1397,0 1746,25 2095,5 2444,75 2794,0
9 85,725 114,3 142,875 171,45 228,6 285,75 342,9 400,05 457,2   56 533,400 711,2 889,000 1066,80 1422,4 1778,00 2133,6 2489,20 2844,8
10 95,250 127,0 158,750 190,50 254,0 317,50 381,0 444,50 508,0   57 542,925 723,9 904,875 1085,85 1447,8 1809,75 2171,7 2533,65 2895,6
11 104,775 139,7 174,625 209,55 279,4 349,25 419,1 488,95 558,8   58 552,450 736,6 920,750 1104,90 1473,2 1841,50 2209,8 2578,10 2946,4
12 114,300 152,4 190,500 228,60 304,8 381,00 457,2 533,40 609,6   59 561,975 749,3 936,625 1123,95 1498,6 1873,25 2247,9 2622,55 2997,2
13 123,825 165,1 206,375 247,65 330,2 412,75 495,3 577,85 660,4   60 571,500 762,0 952,500 1143,00 1524,0 1905,00 2286,0 2667,00 3048,0
14 133,350 177,8 222,250 266,70 355,6 444,50 533,4 622,30 711,2   61 581,025 774,7 968,375 1162,05 1549,4 1936,75 2324,1 2711,45 3098,8
15 142,875 190,5 238,125 285,75 381,0 476,25 571,5 666,75 762,0   62 590,550 787,4 984,250 1181,10 1574,8 1968,50 2362,2 2755,90 3149,6
16 152,400 203,2 254,000 304,80 406,4 508,00 609,6 711,20 812,8   63 600,075 800,1 1000,125 1200,15 1600,2 2000,25 2400,3 2800,35 3200,4
17 161,925 215,9 269,875 323,85 431,8 539,75 647,7 755,65 863,6   64 609,600 812,8 1016,000 1219,20 1625,6 2032,00 2438,4 2844,80 3251,2
18 171,450 228,6 285,750 342,90 457,2 571,50 685,8 800,10 914,4   65 619,125 825,5 1031,875 1238,25 1651,0 2063,75 2476,5 2889,25 3302,0
19 180,975 241,3 301,625 361,95 482,6 603,25 723,9 844,55 965,2   66 628,650 838,2 1047,750 1257,30 1676,4 2095,50 2514,6 2933,70 3352,8
20 190,500 254,0 317,500 381,00 508,0 635,00 762,0 889,00 1016,0   67 638,175 850,9 1063,625 1276,35 1701,8 2127,25 2552,7 2978,15 3403,6
21 200,025 266,7 333,375 400,05 533,4 666,75 800,1 933,45 1066,8   68 647,700 863,6 1079,500 1295,40 1727,2 2159,00 2590,8 3022,60 3454,4
22 209,550 279,4 349,250 419,10 558,8 698,50 838,2 977,90 1117,6   69 657,225 876,3 1095,375 1314,45 1752,6 2190,75 2628,9 3067,05 3505,2
23 219,075 292,1 365,125 438,15 584,2 730,25 876,3 1022,35 1168,4   70 666,750 889,0 1111,250 1333,50 1778,0 2222,50 2667,0 3111,50 3556,0
24 228,600 304,8 381,000 457,20 609,6 762,00 914,4 1066,80 1219,2   71 676,275 901,7 1127,125 1352,55 1803,4 2254,25 2705,1 3155,95 3606,8
25 238,125 317,5 396,875 476,25 635,0 793,75 952,5 1111,25 1270,0   72 685,800 914,4 1143,000 1371,60 1828,8 2286,00 2743,2 3200,40 3657,6
26 247,650 330,2 412,750 495,30 660,4 825,50 990,6 1155,70 1320,8   73 695,325 927,1 1158,875 1390,65 1854,2 2317,75 2781,3 3244,85 3708,4
27 257,175 342,9 428,625 514,35 685,8 857,25 1028,7 1200,15 1371,6   74 704,850 939,8 1174,750 1409,70 1879,6 2349,50 2819,4 3289,30 3759,2
28 266,700 355,6 444,500 533,40 711,2 889,00 1066,8 1244,60 1422,4   75 714,375 952,5 1190,625 1428,75 1905,0 2381,25 2857,5 3333,75 3810,0
29 276,225 368,3 460,375 552,45 736,6 920,75 1104,9 1289,05 1473,2   76 723,900 965,2 1206,500 1447,80 1930,4 2413,00 2895,6 3378,20 3860,8
30 285,750 381,0 476,250 571,50 762,0 952,50 1143,0 1333,50 1524,0   77 733,425 977,9 1222,375 1466,85 1955,8 2444,75 2933,7 3422,65 3911,6
31 295,275 393,7 492,125 590,55 787,4 984,25 1181,1 1377,95 1574,8   78 742,950 990,6 1238,250 1485,90 1981,2 2476,50 2971,8 3467,10 3962,4
32 304,800 406,4 508,000 609,60 812,8 1016,00 1219,2 1422,40 1625,6   79 752,475 1003,3 1254,125 1504,95 2006,6 2508,25 3009,9 3511,55 4013,2
33 314,325 419,1 523,875 628,65 838,2 1047,75 1257,3 1466,85 1676,4   80 762,000 1016,0 1270,000 1524,00 2032,0 2540,00 3048,0 3556,00 4064,0
34 323,850 431,8 539,750 647,70 863,6 1079,50 1295,4 1511,30 1727,2   81 771,525 1028,7 1285,875 1543,05 2057,4 2571,75 3086,1 3600,45 4114,8
35 333,375 444,5 555,625 666,75 889,0 1111,25 1333,5 1555,75 1778,0   82 781,050 1041,4 1301,750 1562,10 2082,8 2603,50 3124,2 3644,90 4165,6
36 342,900 457,2 571,500 685,80 914,4 1143,00 1371,6 1600,20 1828,8   83 790,575 1054,1 1317,625 1581,15 2108,2 2635,25 3162,3 3689,35 4216,4
37 352,425 469,9 587,375 704,85 939,8 1174,75 1409,7 1644,65 1879,6   84 800,100 1066,8 1333,500 1600,20 2133,6 2667,00 3200,4 3733,80 4267,2
38 361,950 482,6 603,250 723,90 965,2 1206,50 1447,8 1689,10 1930,4   85 809,625 1079,5 1349,375 1619,25 2159,0 2698,75 3238,5 3778,25 4318,0
39 371,475 495,3 619,125 742,95 990,6 1238,25 1485,9 1733,55 1981,2   86 819,150 1092,2 1365,250 1638,30 2184,4 2730,50 3276,6 3822,70 4368,8
40 381,000 508,0 635,000 762,00 1016,0 1270,00 1524,0 1778,00 2032,0   87 828,675 1104,9 1381,125 1657,35 2209,8 2762,25 3314,7 3867,15 4419,6
41 390,525 520,7 650,875 781,05 1041,4 1301,75 1562,1 1822,45 2082,8   88 838,200 1117,6 1397,000 1676,40 2235,2 2794,00 3352,8 3911,60 4470,4
42 400,050 533,4 666,750 800,10 1066,8 1333,50 1600,2 1866,90 2133,6   89 847,725 1130,3 1412,875 1695,45 2260,6 2825,75 3390,9 3956,05 4521,2
43 409,575 546,1 682,625 819,15 1092,2 1365,25 1638,3 1911,35 2184,4   90 857,250 1143,0 1428,750 1714,50 2286,0 2857,50 3429,0 4000,50 4572,0
44 419,100 558,8 698,500 838,20 1117,6 1397,00 1676,4 1955,80 2235,2   91 866,775 1155,7 1444,625 1733,55 2311,4 2889,25 3467,1 4044,95 4622,8
45 428,625 571,5 714,375 857,25 1143,0 1428,75 1714,5 2000,25 2286,0   92 876,300 1168,4 1460,500 1752,60 2336,8 2921,00 3505,2 4089,40 4673,6
46 438,150 584,2 730,250 876,30 1168,4 1460,50 1752,6 2044,70 2336,8   93 885,825 1181,1 1476,375 1771,65 2362,2 2952,75 3543,3 4133,85 4724,4
47 447,675 596,9 746,125 895,35 1193,8 1492,25 1790,7 2089,15 2387,6   94 895,350 1193,8 1492,250 1790,70 2387,6 2984,50 3581,4 4178,30 4775,2

95 904,875 1206,5 1508,125 1809,75 2413,0 3016,25 3619,5 4222,75 4826,0   151 1438,275 1917,7 2397,125 2876,55 3835,4 4794,25 5753,1 6711,95 7670,8
96 914,400 1219,2 1524,000 1828,80 2438,4 3048,00 3657,6 4267,20 4876,8   152 1447,800 1930,4 2413,000 2895,60 3860,8 4826,00 5791,2 6756,40 7721,6
97 923,925 1231,9 1539,875 1847,85 2463,8 3079,75 3695,7 4311,65 4927,6   153 1457,325 1943,1 2428,875 2914,65 3886,2 4857,75 5829,3 6800,85 7772,4
98 933,450 1244,6 1555,750 1866,90 2489,2 3111,50 3733,8 4356,10 4978,4   154 1466,850 1955,8 2444,750 2933,70 3911,6 4889,50 5867,4 6845,30 7823,2
99 942,975 1257,3 1571,625 1885,95 2514,6 3143,25 3771,9 4400,55 5029,2   155 1476,375 1968,5 2460,625 2952,75 3937,0 4921,25 5905,5 6889,75 7874,0
100 952,500 1270,0 1587,500 1905,00 2540,0 3175,00 3810,0 4445,00 5080,0   156 1485,900 1981,2 2476,500 2971,80 3962,4 4953,00 5943,6 6934,20 7924,8
101 962,025 1282,7 1603,375 1924,05 2565,4 3206,75 3848,1 4489,45 5130,8   157 1495,425 1993,9 2492,375 2990,85 3987,8 4984,75 5981,7 6978,65 7975,6
102 971,550 1295,4 1619,250 1943,10 2590,8 3238,50 3886,2 4533,90 5181,6   158 1504,950 2006,6 2508,250 3009,90 4013,2 5016,50 6019,8 7023,10 8026,4
103 981,075 1308,1 1635,125 1962,15 2616,2 3270,25 3924,3 4578,35 5232,4   159 1514,475 2019,3 2524,125 3028,95 4038,6 5048,25 6057,9 7067,55 8077,2
104 990,600 1320,8 1651,000 1981,20 2641,6 3302,00 3962,4 4622,80 5283,2   160 1524,000 2032,0 2540,000 3048,00 4064,0 5080,00 6096,0 7112,00 8128,0
105 1000,125 1333,5 1666,875 2000,25 2667,0 3333,75 4000,5 4667,25 5334,0   161 1533,525 2044,7 2555,875 3067,05 4089,4 5111,75 6134,1 7156,45 8178,8
106 1009,650 1346,2 1682,750 2019,30 2692,4 3365,50 4038,6 4711,70 5384,8   162 1543,050 2057,4 2571,750 3086,10 4114,8 5143,50 6172,2 7200,90 8229,6
107 1019,175 1358,9 1698,625 2038,35 2717,8 3397,25 4076,7 4756,15 5435,6   163 1552,575 2070,1 2587,625 3105,15 4140,2 5175,25 6210,3 7245,35 8280,4
108 1028,700 1371,6 1714,500 2057,40 2743,2 3429,00 4114,8 4800,60 5486,4   164 1562,100 2082,8 2603,500 3124,20 4165,6 5207,00 6248,4 7289,80 8331,2
109 1038,225 1384,3 1730,375 2076,45 2768,6 3460,75 4152,9 4845,05 5537,2   165 1571,625 2095,5 2619,375 3143,25 4191,0 5238,75 6286,5 7334,25 8382,0
110 1047,750 1397,0 1746,250 2095,50 2794,0 3492,50 4191,0 4889,50 5588,0   166 1581,150 2108,2 2635,250 3162,30 4216,4 5270,50 6324,6 7378,70 8432,8
111 1057,275 1409,7 1762,125 2114,55 2819,4 3524,25 4229,1 4933,95 5638,8   167 1590,675 2120,9 2651,125 3181,35 4241,8 5302,25 6362,7 7423,15 8483,6
112 1066,800 1422,4 1778,000 2133,60 2844,8 3556,00 4267,2 4978,40 5689,6   168 1600,200 2133,6 2667,000 3200,40 4267,2 5334,00 6400,8 7467,60 8534,4
113 1076,325 1435,1 1793,875 2152,65 2870,2 3587,75 4305,3 5022,85 5740,4   169 1609,725 2146,3 2682,875 3219,45 4292,6 5365,75 6438,9 7512,05 8585,2
114 1085,850 1447,8 1809,750 2171,70 2895,6 3619,50 4343,4 5067,30 5791,2   170 1619,250 2159,0 2698,750 3238,50 4318,0 5397,50 6477,0 7556,50 8636,0
115 1095,375 1460,5 1825,625 2190,75 2921,0 3651,25 4381,5 5111,75 5842,0   171 1628,775 2171,7 2714,625 3257,55 4343,4 5429,25 6515,1 7600,95 8686,8
116 1104,900 1473,2 1841,500 2209,80 2946,4 3683,00 4419,6 5156,20 5892,8   172 1638,300 2184,4 2730,500 3276,60 4368,8 5461,00 6553,2 7645,40 8737,6
117 1114,425 1485,9 1857,375 2228,85 2971,8 3714,75 4457,7 5200,65 5943,6   173 1647,825 2197,1 2746,375 3295,65 4394,2 5492,75 6591,3 7689,85 8788,4
118 1123,950 1498,6 1873,250 2247,90 2997,2 3746,50 4495,8 5245,10 5994,4   174 1657,350 2209,8 2762,250 3314,70 4419,6 5524,50 6629,4 7734,30 8839,2
119 1133,475 1511,3 1889,125 2266,95 3022,6 3778,25 4533,9 5289,55 6045,2   175 1666,875 2222,5 2778,125 3333,75 4445,0 5556,25 6667,5 7778,75 8890,0
120 1143,000 1524,0 1905,000 2286,00 3048,0 3810,00 4572,0 5334,00 6096,0   176 1676,400 2235,2 2794,000 3352,80 4470,4 5588,00 6705,6 7823,20 8940,8
121 1152,525 1536,7 1920,875 2305,05 3073,4 3841,75 4610,1 5378,45 6146,8   177 1685,925 2247,9 2809,875 3371,85 4495,8 5619,75 6743,7 7867,65 8991,6
122 1162,050 1549,4 1936,750 2324,10 3098,8 3873,50 4648,2 5422,90 6197,6   178 1695,450 2260,6 2825,750 3390,90 4521,2 5651,50 6781,8 7912,10 9042,4
123 1171,575 1562,1 1952,625 2343,15 3124,2 3905,25 4686,3 5467,35 6248,4   179 1704,975 2273,3 2841,625 3409,95 4546,6 5683,25 6819,9 7956,55 9093,2
124 1181,100 1574,8 1968,500 2362,20 3149,6 3937,00 4724,4 5511,80 6299,2   180 1714,500 2286,0 2857,500 3429,00 4572,0 5715,00 6858,0 8001,00 9144,0
125 1190,625 1587,5 1984,375 2381,25 3175,0 3968,75 4762,5 5556,25 6350,0   181 1724,025 2298,7 2873,375 3448,05 4597,4 5746,75 6896,1 8045,45 9194,8
126 1200,150 1600,2 2000,250 2400,30 3200,4 4000,50 4800,6 5600,70 6400,8   182 1733,550 2311,4 2889,250 3467,10 4622,8 5778,50 6934,2 8089,90 9245,6
127 1209,675 1612,9 2016,125 2419,35 3225,8 4032,25 4838,7 5645,15 6451,6   183 1743,075 2324,1 2905,125 3486,15 4648,2 5810,25 6972,3 8134,35 9296,4
128 1219,200 1625,6 2032,000 2438,40 3251,2 4064,00 4876,8 5689,60 6502,4   184 1752,600 2336,8 2921,000 3505,20 4673,6 5842,00 7010,4 8178,80 9347,2
129 1228,725 1638,3 2047,875 2457,45 3276,6 4095,75 4914,9 5734,05 6553,2   185 1762,125 2349,5 2936,875 3524,25 4699,0 5873,75 7048,5 8223,25 9398,0
130 1238,250 1651,0 2063,750 2476,50 3302,0 4127,50 4953,0 5778,50 6604,0   186 1771,650 2362,2 2952,750 3543,30 4724,4 5905,50 7086,6 8267,70 9448,8
131 1247,775 1663,7 2079,625 2495,55 3327,4 4159,25 4991,1 5822,95 6654,8   187 1781,175 2374,9 2968,625 3562,35 4749,8 5937,25 7124,7 8312,15 9499,6
132 1257,300 1676,4 2095,500 2514,60 3352,8 4191,00 5029,2 5867,40 6705,6   188 1790,700 2387,6 2984,500 3581,40 4775,2 5969,00 7162,8 8356,60 9550,4
133 1266,825 1689,1 2111,375 2533,65 3378,2 4222,75 5067,3 5911,85 6756,4   189 1800,225 2400,3 3000,375 3600,45 4800,6 6000,75 7200,9 8401,05 9601,2
134 1276,350 1701,8 2127,250 2552,70 3403,6 4254,50 5105,4 5956,30 6807,2   190 1809,750 2413,0 3016,250 3619,50 4826,0 6032,50 7239,0 8445,50 9652,0
135 1285,875 1714,5 2143,125 2571,75 3429,0 4286,25 5143,5 6000,75 6858,0   191 1819,275 2425,7 3032,125 3638,55 4851,4 6064,25 7277,1 8489,95 9702,8
136 1295,400 1727,2 2159,000 2590,80 3454,4 4318,00 5181,6 6045,20 6908,8   192 1828,800 2438,4 3048,000 3657,60 4876,8 6096,00 7315,2 8534,40 9753,6
137 1304,925 1739,9 2174,875 2609,85 3479,8 4349,75 5219,7 6089,65 6959,6   193 1838,325 2451,1 3063,875 3676,65 4902,2 6127,75 7353,3 8578,85 9804,4
138 1314,450 1752,6 2190,750 2628,90 3505,2 4381,50 5257,8 6134,10 7010,4   194 1847,850 2463,8 3079,750 3695,70 4927,6 6159,50 7391,4 8623,30 9855,2
139 1323,975 1765,3 2206,625 2647,95 3530,6 4413,25 5295,9 6178,55 7061,2   195 1857,375 2476,5 3095,625 3714,75 4953,0 6191,25 7429,5 8667,75 9906,0
140 1333,500 1778,0 2222,500 2667,00 3556,0 4445,00 5334,0 6223,00 7112,0   196 1866,900 2489,2 3111,500 3733,80 4978,4 6223,00 7467,6 8712,20 9956,8
141 1343,025 1790,7 2238,375 2686,05 3581,4 4476,75 5372,1 6267,45 7162,8   197 1876,425 2501,9 3127,375 3752,85 5003,8 6254,75 7505,7 8756,65 10007,6
142 1352,550 1803,4 2254,250 2705,10 3606,8 4508,50 5410,2 6311,90 7213,6   198 1885,950 2514,6 3143,250 3771,90 5029,2 6286,50 7543,8 8801,10 10058,4
143 1362,075 1816,1 2270,125 2724,15 3632,2 4540,25 5448,3 6356,35 7264,4   199 1895,475 2527,3 3159,125 3790,95 5054,6 6318,25 7581,9 8845,55 10109,2
144 1371,600 1828,8 2286,000 2743,20 3657,6 4572,00 5486,4 6400,80 7315,2   200 1905,000 2540,0 3175,000 3810,00 5080,0 6350,00 7620,0 8890,00 10160,0
145 1381,125 1841,5 2301,875 2762,25 3683,0 4603,75 5524,5 6445,25 7366,0   201 1914,525 2552,7 3190,875 3829,05 5105,4 6381,75 7658,1 8934,45 10210,8
146 1390,650 1854,2 2317,750 2781,30 3708,4 4635,50 5562,6 6489,70 7416,8   202 1924,050 2565,4 3206,750 3848,10 5130,8 6413,50 7696,2 8978,90 10261,6
147 1400,175 1866,9 2333,625 2800,35 3733,8 4667,25 5600,7 6534,15 7467,6   203 1933,575 2578,1 3222,625 3867,15 5156,2 6445,25 7734,3 9023,35 10312,4
148 1409,700 1879,6 2349,500 2819,40 3759,2 4699,00 5638,8 6578,60 7518,4   204 1943,100 2590,8 3238,500 3886,20 5181,6 6477,00 7772,4 9067,80 10363,2
149 1419,225 1892,3 2365,375 2838,45 3784,6 4730,75 5676,9 6623,05 7569,2   205 1952,625 2603,5 3254,375 3905,25 5207,0 6508,75 7810,5 9112,25 10414,0
150 1428,750 1905,0 2381,250 2857,50 3810,0 4762,50 5715,0 6667,50 7620,0   206 1962,150 2616,2 3270,250 3924,30 5232,4 6540,50 7848,6 9156,70 10464,8

207 1971,675 2628,9 3286,125 3943,35 5257,8 6572,25 7886,7 9201,15 10515,6   263 2505,075 3340,1 4175,125 5010,15 6680,2 8350,25 10020,3 11690,35 13360,4
208 1981,200 2641,6 3302,000 3962,40 5283,2 6604,00 7924,8 9245,60 10566,4   264 2514,600 3352,8 4191,000 5029,20 6705,6 8382,00 10058,4 11734,80 13411,2
209 1990,725 2654,3 3317,875 3981,45 5308,6 6635,75 7962,9 9290,05 10617,2   265 2524,125 3365,5 4206,875 5048,25 6731,0 8413,75 10096,5 11779,25 13462,0
210 2000,250 2667,0 3333,750 4000,50 5334,0 6667,50 8001,0 9334,50 10668,0   266 2533,650 3378,2 4222,750 5067,30 6756,4 8445,50 10134,6 11823,70 13512,8
211 2009,775 2679,7 3349,625 4019,55 5359,4 6699,25 8039,1 9378,95 10718,8   267 2543,175 3390,9 4238,625 5086,35 6781,8 8477,25 10172,7 11868,15 13563,6
212 2019,300 2692,4 3365,500 4038,60 5384,8 6731,00 8077,2 9423,40 10769,6   268 2552,700 3403,6 4254,500 5105,40 6807,2 8509,00 10210,8 11912,60 13614,4
213 2028,825 2705,1 3381,375 4057,65 5410,2 6762,75 8115,3 9467,85 10820,4   269 2562,225 3416,3 4270,375 5124,45 6832,6 8540,75 10248,9 11957,05 13665,2
214 2038,350 2717,8 3397,250 4076,70 5435,6 6794,50 8153,4 9512,30 10871,2   270 2571,750 3429,0 4286,250 5143,50 6858,0 8572,50 10287,0 12001,50 13716,0
215 2047,875 2730,5 3413,125 4095,75 5461,0 6826,25 8191,5 9556,75 10922,0   271 2581,275 3441,7 4302,125 5162,55 6883,4 8604,25 10325,1 12045,95 13766,8
216 2057,400 2743,2 3429,000 4114,80 5486,4 6858,00 8229,6 9601,20 10972,8   272 2590,800 3454,4 4318,000 5181,60 6908,8 8636,00 10363,2 12090,40 13817,6
217 2066,925 2755,9 3444,875 4133,85 5511,8 6889,75 8267,7 9645,65 11023,6   273 2600,325 3467,1 4333,875 5200,65 6934,2 8667,75 10401,3 12134,85 13868,4
218 2076,450 2768,6 3460,750 4152,90 5537,2 6921,50 8305,8 9690,10 11074,4   274 2609,850 3479,8 4349,750 5219,70 6959,6 8699,50 10439,4 12179,30 13919,2
219 2085,975 2781,3 3476,625 4171,95 5562,6 6953,25 8343,9 9734,55 11125,2   275 2619,375 3492,5 4365,625 5238,75 6985,0 8731,25 10477,5 12223,75 13970,0
220 2095,500 2794,0 3492,500 4191,00 5588,0 6985,00 8382,0 9779,00 11176,0   276 2628,900 3505,2 4381,500 5257,80 7010,4 8763,00 10515,6 12268,20 14020,8
221 2105,025 2806,7 3508,375 4210,05 5613,4 7016,75 8420,1 9823,45 11226,8   277 2638,425 3517,9 4397,375 5276,85 7035,8 8794,75 10553,7 12312,65 14071,6
222 2114,550 2819,4 3524,250 4229,10 5638,8 7048,50 8458,2 9867,90 11277,6   278 2647,950 3530,6 4413,250 5295,90 7061,2 8826,50 10591,8 12357,10 14122,4
223 2124,075 2832,1 3540,125 4248,15 5664,2 7080,25 8496,3 9912,35 11328,4   279 2657,475 3543,3 4429,125 5314,95 7086,6 8858,25 10629,9 12401,55 14173,2
224 2133,600 2844,8 3556,000 4267,20 5689,6 7112,00 8534,4 9956,80 11379,2   280 2667,000 3556,0 4445,000 5334,00 7112,0 8890,00 10668,0 12446,00 14224,0
225 2143,125 2857,5 3571,875 4286,25 5715,0 7143,75 8572,5 10001,25 11430,0   281 2676,525 3568,7 4460,875 5353,05 7137,4 8921,75 10706,1 12490,45 14274,8
226 2152,650 2870,2 3587,750 4305,30 5740,4 7175,50 8610,6 10045,70 11480,8   282 2686,050 3581,4 4476,750 5372,10 7162,8 8953,50 10744,2 12534,90 14325,6
227 2162,175 2882,9 3603,625 4324,35 5765,8 7207,25 8648,7 10090,15 11531,6   283 2695,575 3594,1 4492,625 5391,15 7188,2 8985,25 10782,3 12579,35 14376,4
228 2171,700 2895,6 3619,500 4343,40 5791,2 7239,00 8686,8 10134,60 11582,4   284 2705,100 3606,8 4508,500 5410,20 7213,6 9017,00 10820,4 12623,80 14427,2
229 2181,225 2908,3 3635,375 4362,45 5816,6 7270,75 8724,9 10179,05 11633,2   285 2714,625 3619,5 4524,375 5429,25 7239,0 9048,75 10858,5 12668,25 14478,0
230 2190,750 2921,0 3651,250 4381,50 5842,0 7302,50 8763,0 10223,50 11684,0   286 2724,150 3632,2 4540,250 5448,30 7264,4 9080,50 10896,6 12712,70 14528,8
231 2200,275 2933,7 3667,125 4400,55 5867,4 7334,25 8801,1 10267,95 11734,8   287 2733,675 3644,9 4556,125 5467,35 7289,8 9112,25 10934,7 12757,15 14579,6
232 2209,800 2946,4 3683,000 4419,60 5892,8 7366,00 8839,2 10312,40 11785,6   288 2743,200 3657,6 4572,000 5486,40 7315,2 9144,00 10972,8 12801,60 14630,4
233 2219,325 2959,1 3698,875 4438,65 5918,2 7397,75 8877,3 10356,85 11836,4   289 2752,725 3670,3 4587,875 5505,45 7340,6 9175,75 11010,9 12846,05 14681,2
234 2228,850 2971,8 3714,750 4457,70 5943,6 7429,50 8915,4 10401,30 11887,2   290 2762,250 3683,0 4603,750 5524,50 7366,0 9207,50 11049,0 12890,50 14732,0
235 2238,375 2984,5 3730,625 4476,75 5969,0 7461,25 8953,5 10445,75 11938,0   291 2771,775 3695,7 4619,625 5543,55 7391,4 9239,25 11087,1 12934,95 14782,8
236 2247,900 2997,2 3746,500 4495,80 5994,4 7493,00 8991,6 10490,20 11988,8   292 2781,300 3708,4 4635,500 5562,60 7416,8 9271,00 11125,2 12979,40 14833,6
237 2257,425 3009,9 3762,375 4514,85 6019,8 7524,75 9029,7 10534,65 12039,6   293 2790,825 3721,1 4651,375 5581,65 7442,2 9302,75 11163,3 13023,85 14884,4
238 2266,950 3022,6 3778,250 4533,90 6045,2 7556,50 9067,8 10579,10 12090,4   294 2800,350 3733,8 4667,250 5600,70 7467,6 9334,50 11201,4 13068,30 14935,2
239 2276,475 3035,3 3794,125 4552,95 6070,6 7588,25 9105,9 10623,55 12141,2   295 2809,875 3746,5 4683,125 5619,75 7493,0 9366,25 11239,5 13112,75 14986,0
240 2286,000 3048,0 3810,000 4572,00 6096,0 7620,00 9144,0 10668,00 12192,0   296 2819,400 3759,2 4699,000 5638,80 7518,4 9398,00 11277,6 13157,20 15036,8
241 2295,525 3060,7 3825,875 4591,05 6121,4 7651,75 9182,1 10712,45 12242,8   297 2828,925 3771,9 4714,875 5657,85 7543,8 9429,75 11315,7 13201,65 15087,6
242 2305,050 3073,4 3841,750 4610,10 6146,8 7683,50 9220,2 10756,90 12293,6   298 2838,450 3784,6 4730,750 5676,90 7569,2 9461,50 11353,8 13246,10 15138,4
243 2314,575 3086,1 3857,625 4629,15 6172,2 7715,25 9258,3 10801,35 12344,4   299 2847,975 3797,3 4746,625 5695,95 7594,6 9493,25 11391,9 13290,55 15189,2
244 2324,100 3098,8 3873,500 4648,20 6197,6 7747,00 9296,4 10845,80 12395,2   300 2857,500 3810,0 4762,500 5715,00 7620,0 9525,00 11430,0 13335,00 15240,0
245 2333,625 3111,5 3889,375 4667,25 6223,0 7778,75 9334,5 10890,25 12446,0   301 2867,025 3822,7 4778,375 5734,05 7645,4 9556,75 11468,1 13379,45 15290,8
246 2343,150 3124,2 3905,250 4686,30 6248,4 7810,50 9372,6 10934,70 12496,8   302 2876,550 3835,4 4794,250 5753,10 7670,8 9588,50 11506,2 13423,90 15341,6
247 2352,675 3136,9 3921,125 4705,35 6273,8 7842,25 9410,7 10979,15 12547,6   303 2886,075 3848,1 4810,125 5772,15 7696,2 9620,25 11544,3 13468,35 15392,4
248 2362,200 3149,6 3937,000 4724,40 6299,2 7874,00 9448,8 11023,60 12598,4   304 2895,600 3860,8 4826,000 5791,20 7721,6 9652,00 11582,4 13512,80 15443,2
249 2371,725 3162,3 3952,875 4743,45 6324,6 7905,75 9486,9 11068,05 12649,2   305 2905,125 3873,5 4841,875 5810,25 7747,0 9683,75 11620,5 13557,25 15494,0
250 2381,250 3175,0 3968,750 4762,50 6350,0 7937,50 9525,0 11112,50 12700,0   306 2914,650 3886,2 4857,750 5829,30 7772,4 9715,50 11658,6 13601,70 15544,8
251 2390,775 3187,7 3984,625 4781,55 6375,4 7969,25 9563,1 11156,95 12750,8   307 2924,175 3898,9 4873,625 5848,35 7797,8 9747,25 11696,7 13646,15 15595,6
252 2400,300 3200,4 4000,500 4800,60 6400,8 8001,00 9601,2 11201,40 12801,6   308 2933,700 3911,6 4889,500 5867,40 7823,2 9779,00 11734,8 13690,60 15646,4
253 2409,825 3213,1 4016,375 4819,65 6426,2 8032,75 9639,3 11245,85 12852,4   309 2943,225 3924,3 4905,375 5886,45 7848,6 9810,75 11772,9 13735,05 15697,2
254 2419,350 3225,8 4032,250 4838,70 6451,6 8064,50 9677,4 11290,30 12903,2   310 2952,750 3937,0 4921,250 5905,50 7874,0 9842,50 11811,0 13779,50 15748,0
255 2428,875 3238,5 4048,125 4857,75 6477,0 8096,25 9715,5 11334,75 12954,0   311 2962,275 3949,7 4937,125 5924,55 7899,4 9874,25 11849,1 13823,95 15798,8
256 2438,400 3251,2 4064,000 4876,80 6502,4 8128,00 9753,6 11379,20 13004,8   312 2971,800 3962,4 4953,000 5943,60 7924,8 9906,00 11887,2 13868,40 15849,6
257 2447,925 3263,9 4079,875 4895,85 6527,8 8159,75 9791,7 11423,65 13055,6   313 2981,325 3975,1 4968,875 5962,65 7950,2 9937,75 11925,3 13912,85 15900,4
258 2457,450 3276,6 4095,750 4914,90 6553,2 8191,50 9829,8 11468,10 13106,4   314 2990,850 3987,8 4984,750 5981,70 7975,6 9969,50 11963,4 13957,30 15951,2
259 2466,975 3289,3 4111,625 4933,95 6578,6 8223,25 9867,9 11512,55 13157,2   315 3000,375 4000,5 5000,625 6000,75 8001,0 10001,25 12001,5 14001,75 16002,0
260 2476,500 3302,0 4127,500 4953,00 6604,0 8255,00 9906,0 11557,00 13208,0   316 3009,900 4013,2 5016,500 6019,80 8026,4 10033,00 12039,6 14046,20 16052,8
261 2486,025 3314,7 4143,375 4972,05 6629,4 8286,75 9944,1 11601,45 13258,8   317 3019,425 4025,9 5032,375 6038,85 8051,8 10064,75 12077,7 14090,65 16103,6
262 2495,550 3327,4 4159,250 4991,10 6654,8 8318,50 9982,2 11645,90 13309,6   318 3028,950 4038,6 5048,250 6057,90 8077,2 10096,50 12115,8 14135,10 16154,4
Umberto Saccone Mar, 02/10/2012 - 14:33

Rapporti di trasmissione

Rapporti di trasmissione
Z1 = ruota conduttrice
Z2 = ruota condotta
Z1 / Z2 = rapporto di trasmissione
  8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41
Z1
Z2 8 1,00 0,89 0,8 0,73 0,67 0,62 0,57 0,53 0,5 0,47 0,44 0,42 0,4 0,38 0,36 0,35 0,33 0,32 0,31 0,3 0,29 0,28 0,27 0,26 0,25 0,24 0,24 0,23 0,22 0,22 0,21 0,21 0,2 0,2
9 1,13 1 0,9 0,82 0,75 0,69 0,64 0,6 0,56 0,53 0,5 0,47 0,45 0,43 0,41 0,39 0,38 0,36 0,35 0,33 0,32 0,31 0,3 0,29 0,28 0,27 0,26 0,26 0,25 0,24 0,24 0,23 0,23 0,22
10 1,25 1,11 1 0,91 0,83 0,77 0,71 0,67 0,63 0,59 0,56 0,53 0,5 0,48 0,45 0,43 0,42 0,4 0,38 0,37 0,36 0,34 0,33 0,32 0,31 0,3 0,29 0,29 0,28 0,27 0,26 0,26 0,25 0,24
11 1,38 1,22 1,1 1 0,92 0,85 0,79 0,73 0,69 0,65 0,61 0,58 0,55 0,52 0,5 0,48 0,46 0,44 0,42 0,41 0,39 0,38 0,37 0,35 0,34 0,33 0,32 0,31 0,31 0,3 0,29 0,28 0,28 0,27
12 1,50 1,33 1,2 1,09 1 0,92 0,86 0,8 0,75 0,71 0,67 0,63 0,6 0,57 0,55 0,52 0,5 0,48 0,46 0,44 0,43 0,41 0,4 0,39 0,38 0,36 0,35 0,34 0,33 0,32 0,32 0,31 0,3 0,29
13 1,63 1,44 1,3 1,18 1,08 1 0,93 0,87 0,81 0,76 0,72 0,68 0,65 0,62 0,59 0,57 0,54 0,52 0,5 0,48 0,46 0,45 0,43 0,42 0,41 0,39 0,38 0,37 0,36 0,35 0,34 0,33 0,33 0,32
14 1,75 1,56 1,4 1,27 1,17 1,08 1 0,93 0,88 0,82 0,78 0,74 0,7 0,67 0,64 0,61 0,58 0,56 0,54 0,52 0,5 0,48 0,47 0,45 0,44 0,42 0,41 0,4 0,39 0,38 0,37 0,36 0,35 0,34
15 1,88 1,67 1,5 1,36 1,25 1,15 1,07 1 0,94 0,88 0,83 0,79 0,75 0,71 0,68 0,65 0,63 0,6 0,58 0,56 0,54 0,52 0,5 0,48 0,47 0,45 0,44 0,43 0,42 0,41 0,39 0,38 0,38 0,37
16 2,00 1,78 1,6 1,45 1,33 1,23 1,14 1,07 1 0,94 0,89 0,84 0,8 0,76 0,73 0,7 0,67 0,64 0,62 0,59 0,57 0,55 0,53 0,52 0,5 0,48 0,47 0,46 0,44 0,43 0,42 0,41 0,4 0,39
17 2,13 1,89 1,7 1,55 1,42 1,31 1,21 1,13 1,06 1 0,94 0,89 0,85 0,81 0,77 0,74 0,71 0,68 0,65 0,63 0,61 0,59 0,57 0,55 0,53 0,52 0,5 0,49 0,47 0,46 0,45 0,44 0,43 0,41
18 2,25 2 1,8 1,64 1,5 1,38 1,29 1,2 1,13 1,06 1 0,95 0,9 0,86 0,82 0,78 0,75 0,72 0,69 0,67 0,64 0,62 0,6 0,58 0,56 0,55 0,53 0,51 0,5 0,49 0,47 0,46 0,45 0,44
19 2,38 2,11 1,9 1,73 1,58 1,46 1,36 1,27 1,19 1,12 1,06 1 0,95 0,9 0,86 0,83 0,79 0,76 0,73 0,7 0,68 0,66 0,63 0,61 0,59 0,58 0,56 0,54 0,53 0,51 0,5 0,49 0,48 0,46
20 2,50 2,22 2 1,82 1,67 1,54 1,43 1,33 1,25 1,18 1,11 1,05 1 0,95 0,91 0,87 0,83 0,8 0,77 0,74 0,71 0,69 0,67 0,65 0,63 0,61 0,59 0,57 0,56 0,54 0,53 0,51 0,5 0,49
21 2,63 2,33 2,1 1,91 1,75 1,62 1,5 1,4 1,31 1,24 1,17 1,11 1,05 1 0,95 0,91 0,88 0,84 0,81 0,78 0,75 0,72 0,7 0,68 0,66 0,64 0,62 0,6 0,58 0,57 0,55 0,54 0,53 0,51
22 2,75 2,44 2,2 2 1,83 1,69 1,57 1,47 1,38 1,29 1,22 1,16 1,1 1,05 1 0,96 0,92 0,88 0,85 0,81 0,79 0,76 0,73 0,71 0,69 0,67 0,65 0,63 0,61 0,59 0,58 0,56 0,55 0,54
23 2,88 2,56 2,3 2,09 1,92 1,77 1,64 1,53 1,44 1,35 1,28 1,21 1,15 1,1 1,05 1 0,96 0,92 0,88 0,85 0,82 0,79 0,77 0,74 0,72 0,7 0,68 0,66 0,64 0,62 0,61 0,59 0,58 0,56
24 3,00 2,67 2,4 2,18 2 1,85 1,71 1,6 1,5 1,41 1,33 1,26 1,2 1,14 1,09 1,04 1 0,96 0,92 0,89 0,86 0,83 0,8 0,77 0,75 0,73 0,71 0,69 0,67 0,65 0,63 0,62 0,6 0,59
25 3,13 2,78 2,5 2,27 2,08 1,92 1,79 1,67 1,56 1,47 1,39 1,32 1,25 1,19 1,14 1,09 1,04 1 0,96 0,93 0,89 0,86 0,83 0,81 0,78 0,76 0,74 0,71 0,69 0,68 0,66 0,64 0,63 0,61
26 3,25 2,89 2,6 2,36 2,17 2 1,86 1,73 1,63 1,53 1,44 1,37 1,3 1,24 1,18 1,13 1,08 1,04 1 0,96 0,93 0,9 0,87 0,84 0,81 0,79 0,76 0,74 0,72 0,7 0,68 0,67 0,65 0,63
27 3,38 3 2,7 2,45 2,25 2,08 1,93 1,8 1,69 1,59 1,5 1,42 1,35 1,29 1,23 1,17 1,13 1,08 1,04 1 0,96 0,93 0,9 0,87 0,84 0,82 0,79 0,77 0,75 0,73 0,71 0,69 0,68 0,66
28 3,50 3,11 2,8 2,55 2,33 2,15 2 1,87 1,75 1,65 1,56 1,47 1,4 1,33 1,27 1,22 1,17 1,12 1,08 1,04 1 0,97 0,93 0,9 0,88 0,85 0,82 0,8 0,78 0,76 0,74 0,72 0,7 0,68
29 3,63 3,22 2,9 2,64 2,42 2,23 2,07 1,93 1,81 1,71 1,61 1,53 1,45 1,38 1,32 1,26 1,21 1,16 1,12 1,07 1,04 1 0,97 0,94 0,91 0,88 0,85 0,83 0,81 0,78 0,76 0,74 0,73 0,71
30 3,75 3,33 3 2,73 2,5 2,31 2,14 2 1,88 1,76 1,67 1,58 1,5 1,43 1,36 1,3 1,25 1,2 1,15 1,11 1,07 1,03 1 0,97 0,94 0,91 0,88 0,86 0,83 0,81 0,79 0,77 0,75 0,73
31 3,88 3,44 3,1 2,82 2,58 2,38 2,21 2,07 1,94 1,82 1,72 1,63 1,55 1,48 1,41 1,35 1,29 1,24 1,19 1,15 1,11 1,07 1,03 1 0,97 0,94 0,91 0,89 0,86 0,84 0,82 0,79 0,78 0,76
32 4,00 3,56 3,2 2,91 2,67 2,46 2,29 2,13 2 1,88 1,78 1,68 1,6 1,52 1,45 1,39 1,33 1,28 1,23 1,19 1,14 1,1 1,07 1,03 1 0,97 0,94 0,91 0,89 0,86 0,84 0,82 0,8 0,78
33 4,13 3,67 3,3 3 2,75 2,54 2,36 2,2 2,06 1,94 1,83 1,74 1,65 1,57 1,5 1,43 1,38 1,32 1,27 1,22 1,18 1,14 1,1 1,06 1,03 1 0,97 0,94 0,92 0,89 0,87 0,85 0,83 0,8
34 4,25 3,78 3,4 3,09 2,83 2,62 2,43 2,27 2,13 2 1,89 1,79 1,7 1,62 1,55 1,48 1,42 1,36 1,31 1,26 1,21 1,17 1,13 1,1 1,06 1,03 1 0,97 0,94 0,92 0,89 0,87 0,85 0,83
35 4,38 3,89 3,5 3,18 2,92 2,69 2,5 2,33 2,19 2,06 1,94 1,84 1,75 1,67 1,59 1,52 1,46 1,4 1,35 1,3 1,25 1,21 1,17 1,13 1,09 1,06 1,03 1 0,97 0,95 0,92 0,9 0,88 0,85
36 4,50 4 3,6 3,27 3 2,77 2,57 2,4 2,25 2,12 2 1,89 1,8 1,71 1,64 1,57 1,5 1,44 1,38 1,33 1,29 1,24 1,2 1,16 1,13 1,09 1,06 1,03 1 0,97 0,95 0,92 0,9 0,88
37 4,63 4,11 3,7 3,36 3,08 2,85 2,64 2,47 2,31 2,18 2,06 1,95 1,85 1,76 1,68 1,61 1,54 1,48 1,42 1,37 1,32 1,28 1,23 1,19 1,16 1,12 1,09 1,06 1,03 1 0,97 0,95 0,93 0,9
38 4,75 4,22 3,8 3,45 3,17 2,92 2,71 2,53 2,38 2,24 2,11 2 1,9 1,81 1,73 1,65 1,58 1,52 1,46 1,41 1,36 1,31 1,27 1,23 1,19 1,15 1,12 1,09 1,06 1,03 1 0,97 0,95 0,93
39 4,88 4,33 3,9 3,55 3,25 3 2,79 2,6 2,44 2,29 2,17 2,05 1,95 1,86 1,77 1,7 1,63 1,56 1,5 1,44 1,39 1,34 1,3 1,26 1,22 1,18 1,15 1,11 1,08 1,05 1,03 1 0,98 0,95
40 5,00 4,44 4 3,64 3,33 3,08 2,86 2,67 2,5 2,35 2,22 2,11 2 1,9 1,82 1,74 1,67 1,6 1,54 1,48 1,43 1,38 1,33 1,29 1,25 1,21 1,18 1,14 1,11 1,08 1,05 1,03 1 0,98
41 5,13 4,56 4,1 3,73 3,42 3,15 2,93 2,73 2,56 2,41 2,28 2,16 2,05 1,95 1,86 1,78 1,71 1,64 1,58 1,52 1,46 1,41 1,37 1,32 1,28 1,24 1,21 1,17 1,14 1,11 1,08 1,05 1,03 1
42 5,25 4,67 4,2 3,82 3,5 3,23 3 2,8 2,63 2,47 2,33 2,21 2,1 2 1,91 1,83 1,75 1,68 1,62 1,56 1,5 1,45 1,4 1,35 1,31 1,27 1,24 1,2 1,17 1,14 1,11 1,08 1,05 1,02
43 5,38 4,78 4,3 3,91 3,58 3,31 3,07 2,87 2,69 2,53 2,39 2,26 2,15 2,05 1,95 1,87 1,79 1,72 1,65 1,59 1,54 1,48 1,43 1,39 1,34 1,3 1,26 1,23 1,19 1,16 1,13 1,1 1,08 1,05
44 5,50 4,89 4,4 4 3,67 3,38 3,14 2,93 2,75 2,59 2,44 2,32 2,2 2,1 2 1,91 1,83 1,76 1,69 1,63 1,57 1,52 1,47 1,42 1,38 1,33 1,29 1,26 1,22 1,19 1,16 1,13 1,1 1,07
45 5,63 5 4,5 4,09 3,75 3,46 3,21 3 2,81 2,65 2,5 2,37 2,25 2,14 2,05 1,96 1,88 1,8 1,73 1,67 1,61 1,55 1,5 1,45 1,41 1,36 1,32 1,29 1,25 1,22 1,18 1,15 1,13 1,1
46 5,75 5,11 4,6 4,18 3,83 3,54 3,29 3,07 2,88 2,71 2,56 2,42 2,3 2,19 2,09 2 1,92 1,84 1,77 1,7 1,64 1,59 1,53 1,48 1,44 1,39 1,35 1,31 1,28 1,24 1,21 1,18 1,15 1,12
47 5,88 5,22 4,7 4,27 3,92 3,62 3,36 3,13 2,94 2,76 2,61 2,47 2,35 2,24 2,14 2,04 1,96 1,88 1,81 1,74 1,68 1,62 1,57 1,52 1,47 1,42 1,38 1,34 1,31 1,27 1,24 1,21 1,18 1,15
48 6,00 5,33 4,8 4,36 4 3,69 3,43 3,2 3 2,82 2,67 2,53 2,4 2,29 2,18 2,09 2 1,92 1,85 1,78 1,71 1,66 1,6 1,55 1,5 1,45 1,41 1,37 1,33 1,3 1,26 1,23 1,2 1,17
49 6,13 5,44 4,9 4,45 4,08 3,77 3,5 3,27 3,06 2,88 2,72 2,58 2,45 2,33 2,23 2,13 2,04 1,96 1,88 1,81 1,75 1,69 1,63 1,58 1,53 1,48 1,44 1,4 1,36 1,32 1,29 1,26 1,23 1,2
50 6,25 5,56 5 4,55 4,17 3,85 3,57 3,33 3,13 2,94 2,78 2,63 2,5 2,38 2,27 2,17 2,08 2 1,92 1,85 1,79 1,72 1,67 1,61 1,56 1,52 1,47 1,43 1,39 1,35 1,32 1,28 1,25 1,22
51 6,38 5,67 5,1 4,64 4,25 3,92 3,64 3,4 3,19 3 2,83 2,68 2,55 2,43 2,32 2,22 2,13 2,04 1,96 1,89 1,82 1,76 1,7 1,65 1,59 1,55 1,5 1,46 1,42 1,38 1,34 1,31 1,28 1,24
52 6,50 5,78 5,2 4,73 4,33 4 3,71 3,47 3,25 3,06 2,89 2,74 2,6 2,48 2,36 2,26 2,17 2,08 2 1,93 1,86 1,79 1,73 1,68 1,63 1,58 1,53 1,49 1,44 1,41 1,37 1,33 1,3 1,27
53 6,63 5,89 5,3 4,82 4,42 4,08 3,79 3,53 3,31 3,12 2,94 2,79 2,65 2,52 2,41 2,3 2,21 2,12 2,04 1,96 1,89 1,83 1,77 1,71 1,66 1,61 1,56 1,51 1,47 1,43 1,39 1,36 1,33 1,29
54 6,75 6 5,4 4,91 4,5 4,15 3,86 3,6 3,38 3,18 3 2,84 2,7 2,57 2,45 2,35 2,25 2,16 2,08 2 1,93 1,86 1,8 1,74 1,69 1,64 1,59 1,54 1,5 1,46 1,42 1,38 1,35 1,32
55 6,88 6,11 5,5 5 4,58 4,23 3,93 3,67 3,44 3,24 3,06 2,89 2,75 2,62 2,5 2,39 2,29 2,2 2,12 2,04 1,96 1,9 1,83 1,77 1,72 1,67 1,62 1,57 1,53 1,49 1,45 1,41 1,38 1,34
56 7,00 6,22 5,6 5,09 4,67 4,31 4 3,73 3,5 3,29 3,11 2,95 2,8 2,67 2,55 2,43 2,33 2,24 2,15 2,07 2 1,93 1,87 1,81 1,75 1,7 1,65 1,6 1,56 1,51 1,47 1,44 1,4 1,37
57 7,13 6,33 5,7 5,18 4,75 4,38 4,07 3,8 3,56 3,35 3,17 3 2,85 2,71 2,59 2,48 2,38 2,28 2,19 2,11 2,04 1,97 1,9 1,84 1,78 1,73 1,68 1,63 1,58 1,54 1,5 1,46 1,43 1,39
58 7,25 6,44 5,8 5,27 4,83 4,46 4,14 3,87 3,63 3,41 3,22 3,05 2,9 2,76 2,64 2,52 2,42 2,32 2,23 2,15 2,07 2 1,93 1,87 1,81 1,76 1,71 1,66 1,61 1,57 1,53 1,49 1,45 1,41
59 7,38 6,56 5,9 5,36 4,92 4,54 4,21 3,93 3,69 3,47 3,28 3,11 2,95 2,81 2,68 2,57 2,46 2,36 2,27 2,19 2,11 2,03 1,97 1,9 1,84 1,79 1,74 1,69 1,64 1,59 1,55 1,51 1,48 1,44
60 7,50 6,67 6 5,45 5 4,62 4,29 4 3,75 3,53 3,33 3,16 3 2,86 2,73 2,61 2,5 2,4 2,31 2,22 2,14 2,07 2 1,94 1,88 1,82 1,76 1,71 1,67 1,62 1,58 1,54 1,5 1,46
61 7,63 6,78 6,1 5,55 5,08 4,69 4,36 4,07 3,81 3,59 3,39 3,21 3,05 2,9 2,77 2,65 2,54 2,44 2,35 2,26 2,18 2,1 2,03 1,97 1,91 1,85 1,79 1,74 1,69 1,65 1,61 1,56 1,53 1,49
62 7,75 6,89 6,2 5,64 5,17 4,77 4,43 4,13 3,88 3,65 3,44 3,26 3,1 2,95 2,82 2,7 2,58 2,48 2,38 2,3 2,21 2,14 2,07 2 1,94 1,88 1,82 1,77 1,72 1,68 1,63 1,59 1,55 1,51
63 7,88 7 6,3 5,73 5,25 4,85 4,5 4,2 3,94 3,71 3,5 3,32 3,15 3 2,86 2,74 2,63 2,52 2,42 2,33 2,25 2,17 2,1 2,03 1,97 1,91 1,85 1,8 1,75 1,7 1,66 1,62 1,58 1,54
64 8,00 7,11 6,4 5,82 5,33 4,92 4,57 4,27 4 3,76 3,56 3,37 3,2 3,05 2,91 2,78 2,67 2,56 2,46 2,37 2,29 2,21 2,13 2,06 2 1,94 1,88 1,83 1,78 1,73 1,68 1,64 1,6 1,56
65 8,13 7,22 6,5 5,91 5,42 5 4,64 4,33 4,06 3,82 3,61 3,42 3,25 3,1 2,95 2,83 2,71 2,6 2,5 2,41 2,32 2,24 2,17 2,1 2,03 1,97 1,91 1,86 1,81 1,76 1,71 1,67 1,63 1,59
66 8,25 7,33 6,6 6 5,5 5,08 4,71 4,4 4,13 3,88 3,67 3,47 3,3 3,14 3 2,87 2,75 2,64 2,54 2,44 2,36 2,28 2,2 2,13 2,06 2 1,94 1,89 1,83 1,78 1,74 1,69 1,65 1,61
67 8,38 7,44 6,7 6,09 5,58 5,15 4,79 4,47 4,19 3,94 3,72 3,53 3,35 3,19 3,05 2,91 2,79 2,68 2,58 2,48 2,39 2,31 2,23 2,16 2,09 2,03 1,97 1,91 1,86 1,81 1,76 1,72 1,68 1,63
68 8,50 7,56 6,8 6,18 5,67 5,23 4,86 4,53 4,25 4 3,78 3,58 3,4 3,24 3,09 2,96 2,83 2,72 2,62 2,52 2,43 2,34 2,27 2,19 2,13 2,06 2 1,94 1,89 1,84 1,79 1,74 1,7 1,66
69 8,63 7,67 6,9 6,27 5,75 5,31 4,93 4,6 4,31 4,06 3,83 3,63 3,45 3,29 3,14 3 2,88 2,76 2,65 2,56 2,46 2,38 2,3 2,23 2,16 2,09 2,03 1,97 1,92 1,86 1,82 1,77 1,73 1,68
70 8,75 7,78 7 6,36 5,83 5,38 5 4,67 4,38 4,12 3,89 3,68 3,5 3,33 3,18 3,04 2,92 2,8 2,69 2,59 2,5 2,41 2,33 2,26 2,19 2,12 2,06 2 1,94 1,89 1,84 1,79 1,75 1,71
71 8,88 7,89 7,1 6,45 5,92 5,46 5,07 4,73 4,44 4,18 3,94 3,74 3,55 3,38 3,23 3,09 2,96 2,84 2,73 2,63 2,54 2,45 2,37 2,29 2,22 2,15 2,09 2,03 1,97 1,92 1,87 1,82 1,78 1,73
72 9,00 8 7,2 6,55 6 5,54 5,14 4,8 4,5 4,24 4 3,79 3,6 3,43 3,27 3,13 3 2,88 2,77 2,67 2,57 2,48 2,4 2,32 2,25 2,18 2,12 2,06 2 1,95 1,89 1,85 1,8 1,76
73 9,13 8,11 7,3 6,64 6,08 5,62 5,21 4,87 4,56 4,29 4,06 3,84 3,65 3,48 3,32 3,17 3,04 2,92 2,81 2,7 2,61 2,52 2,43 2,35 2,28 2,21 2,15 2,09 2,03 1,97 1,92 1,87 1,83 1,78
74 9,25 8,22 7,4 6,73 6,17 5,69 5,29 4,93 4,63 4,35 4,11 3,89 3,7 3,52 3,36 3,22 3,08 2,96 2,85 2,74 2,64 2,55 2,47 2,39 2,31 2,24 2,18 2,11 2,06 2 1,95 1,9 1,85 1,8
75 9,38 8,33 7,5 6,82 6,25 5,77 5,36 5 4,69 4,41 4,17 3,95 3,75 3,57 3,41 3,26 3,13 3 2,88 2,78 2,68 2,59 2,5 2,42 2,34 2,27 2,21 2,14 2,08 2,03 1,97 1,92 1,88 1,83
76 9,50 8,44 7,6 6,91 6,33 5,85 5,43 5,07 4,75 4,47 4,22 4 3,8 3,62 3,45 3,3 3,17 3,04 2,92 2,81 2,71 2,62 2,53 2,45 2,38 2,3 2,24 2,17 2,11 2,05 2 1,95 1,9 1,85
77 9,63 8,56 7,7 7 6,42 5,92 5,5 5,13 4,81 4,53 4,28 4,05 3,85 3,67 3,5 3,35 3,21 3,08 2,96 2,85 2,75 2,66 2,57 2,48 2,41 2,33 2,26 2,2 2,14 2,08 2,03 1,97 1,93 1,88
78 9,75 8,67 7,8 7,09 6,5 6 5,57 5,2 4,88 4,59 4,33 4,11 3,9 3,71 3,55 3,39 3,25 3,12 3 2,89 2,79 2,69 2,6 2,52 2,44 2,36 2,29 2,23 2,17 2,11 2,05 2 1,95 1,9
79 9,88 8,78 7,9 7,18 6,58 6,08 5,64 5,27 4,94 4,65 4,39 4,16 3,95 3,76 3,59 3,43 3,29 3,16 3,04 2,93 2,82 2,72 2,63 2,55 2,47 2,39 2,32 2,26 2,19 2,14 2,08 2,03 1,98 1,93
80 10,00 8,89 8 7,27 6,67 6,15 5,71 5,33 5 4,71 4,44 4,21 4 3,81 3,64 3,48 3,33 3,2 3,08 2,96 2,86 2,76 2,67 2,58 2,5 2,42 2,35 2,29 2,22 2,16 2,11 2,05 2 1,95
85 10,63 9,44 8,5 7,73 7,08 6,54 6,07 5,67 5,31 5 4,72 4,47 4,25 4,05 3,86 3,7 3,54 3,4 3,27 3,15 3,04 2,93 2,83 2,74 2,66 2,58 2,5 2,43 2,36 2,3 2,24 2,18 2,13 2,07
90 11,25 10 9 8,18 7,5 6,92 6,43 6 5,63 5,29 5 4,74 4,5 4,29 4,09 3,91 3,75 3,6 3,46 3,33 3,21 3,1 3 2,9 2,81 2,73 2,65 2,57 2,5 2,43 2,37 2,31 2,25 2,2
95 11,88 10,56 9,5 8,64 7,92 7,31 6,79 6,33 5,94 5,59 5,28 5 4,75 4,52 4,32 4,13 3,96 3,8 3,65 3,52 3,39 3,28 3,17 3,06 2,97 2,88 2,79 2,71 2,64 2,57 2,5 2,44 2,38 2,32
100 12,50 11,11 10 9,09 8,33 7,69 7,14 6,67 6,25 5,88 5,56 5,26 5 4,76 4,55 4,35 4,17 4 3,85 3,7 3,57 3,45 3,33 3,23 3,13 3,03 2,94 2,86 2,78 2,7 2,63 2,56 2,5 2,44
110 13,75 12,22 11 10 9,17 8,46 7,86 7,33 6,88 6,47 6,11 5,79 5,5 5,24 5 4,78 4,58 4,4 4,23 4,07 3,93 3,79 3,67 3,55 3,44 3,33 3,24 3,14 3,06 2,97 2,89 2,82 2,75 2,68
114 14,25 12,67 11,4 10,36 9,5 8,77 8,14 7,6 7,13 6,71 6,33 6 5,7 5,43 5,18 4,96 4,75 4,56 4,38 4,22 4,07 3,93 3,8 3,68 3,56 3,45 3,35 3,26 3,17 3,08 3 2,92 2,85 2,78
120 15,00 13,33 12 10,91 10 9,23 8,57 8 7,5 7,06 6,67 6,32 6 5,71 5,45 5,22 5 4,8 4,62 4,44 4,29 4,14 4 3,87 3,75 3,64 3,53 3,43 3,33 3,24 3,16 3,08 3 2,93
125 15,63 13,89 12,5 11,36 10,42 9,62 8,93 8,33 7,81 7,35 6,94 6,58 6,25 5,95 5,68 5,43 5,21 5 4,81 4,63 4,46 4,31 4,17 4,03 3,91 3,79 3,68 3,57 3,47 3,38 3,29 3,21 3,13 3,05
Umberto Saccone Mar, 02/10/2012 - 14:36

Tabella ISO per fori

Tabella ISO per fori
  dimensioni nominali in mm
oltre " " " " " " " " " " " " " " " " " " " " " " " " " " " "
  3 6 10 18 30 40 50 65 80 100 120 140 160 180 200 225 250 280 315 355 400 450 500 560 630 710 800 900
fino a " " " " " " " " " " " " " " " " " " " " " " " " " " " "
  6 10 18 30 40 50 65 80 100 120 140 160 180 200 225 250 280 315 355 400 450 500 560 630 710 800 900 1000
E6 sup +28 +34 +43 +53 +66 +79 +94 +110 +129 +142 +161 +175 +189 +210 +226
inf +20 +25 +32 +40 +50 +60 +72 +85 +100 +110 +125 +135 +145 +160 +170
E7 sup +32 +40 +50 +61 +75 +90 +107 +125 +146 +162 +182 +198 +215 +240 +260
inf +20 +25 +32 +40 +50 +60 +72 +85 +100 +110 +125 +135 +145 +160 +170
E10 sup +68 +83 +102 +124 +150 +180 +212 +245 +285 +320 +355 +385 +425 +480 +530
inf +20 +25 +32 +40 +50 +60 +72 +85 +100 +110 +125 +135 +145 +160 +170
E11 sup +95 +115 +142 +170 +210 +250 +292 +335 +390 +430 +485 +535 +585 +660 +730
inf +20 +25 +32 +40 +50 +60 +72 +85 +100 +110 +125 +135 +145 +160 +170
E12 sup +140 +175 +212 +250 +300 +360 +422 +485 +560 +630 +695 +765 +845 +960 +1070
inf +20 +25 +32 +40 +50 +60 +72 +85 +100 +110 +125 +135 +145 +160 +170
F6 sup +18 +22 +27 +33 +40 +49 +58 +68 +79 +88 +98 +108 +120 +130 +142
inf +10 +13 +16 +20 +25 +30 +36 +43 +50 +56 +62 +68 +76 +80 +86
F7 sup +22 +28 +34 +41 +50 +60 +71 +83 +96 +108 +119 +131 +146 +160 +176
inf +10 +13 +16 +20 +25 +30 +36 +43 +50 +56 +62 +68 +76 +80 +86
F8 sup +28 +35 +43 +53 +64 +76 +90 +106 +122 +137 +151 +165 +186 +205 +226
inf +10 +13 +16 +20 +25 +30 +36 +43 +50 +56 +62 +68 +76 +80 +86
G6 sup +12 +14 +17 +20 +25 +29 +34 +39 +44 +49 +54 +60 +66 +74 +82
inf +4 +5 +6 +7 +9 +10 +12 +14 +15 +17 +18 +20 +22 +24 +26
G7 sup +16 +20 +24 +28 +34 +40 +47 +54 +61 +69 +75 +83 +92 +104 +116
inf +4 +5 +6 +7 +9 +10 +12 +14 +15 +17 +18 +20 +22 +24 +26
G8 sup +22 +27 +33 +40 +48 +56 +66 +77 +87 +98 +107 +117 +132 +149 +166
inf +4 +5 +6 +7 +9 +10 +12 +14 +15 +17 +18 +20 +22 +24 +26
H6 sup +8 +9 +11 +13 +16 +19 +22 +25 +29 +32 +36 +40 +44 +50 +56
inf 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
H7 sup +12 +15 +18 +21 +25 +30 +35 +40 +46 +52 +57 +63 +70 +80 +90
inf 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
H8 sup +18 +22 +27 +33 +39 +46 +54 +63 +72 +81 +89 +97 +110 +125 +140
inf 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
H9 sup +30 +36 +43 +52 +62 +74 +87 +100 +115 +130 +140 +155 +175 +200 +230
inf 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
H10 sup +48 +58 +70 +84 +100 +120 +140 +160 +185 +210 +230 +250 +280 +320 +360
inf 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
H11 sup +75 +90 +110 +130 +160 +190 +220 +250 +290 +320 +360 +400 +440 +500 +560
inf 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
J6 sup +5 +5 +6 +8 +10 +13 +16 +18 +22 +25 +29 +33 - - -
inf -3 -4 -5 -5 -6 -6 6 -7 -7 -7 -7 -7 - - -
J7 sup +6 +8 +10 +12 +14 +18 +22 +26 +30 +36 +39 +43 - - -
inf -6 -7 -8 -9 -11 -12 -13 -14 -16 -16 -18 -20 - - -
J8 sup +10 +12 +15 +20 +24 +28 +34 +41 +47 +55 +60 +66 - - -
inf -8 -10 -12 -13 -15 -18 -20 -22 -25 -26 -29 -31 - - -
JS6 sup +4 +4,5 +5,5 +6,5 +8 +9,5 +11 +12,5 +14,5 +16 +18 +20 +22 +25 +28
inf -4 -4,5 -5,5 -6,5 -8 -9,5 -11 -12,5 -14,5 -16 -18 -20 -22 -25 -28
JS7 sup +6 +7,5 +9 +10,5 +12,5 +15 +17,5 +20 +23 +26 +28,5 +31,5 +35 +40 +45
inf -6 -7,5 -9 -10,5 -12,5 -15 -17,5 -20 -23 -26 -28,5 -31,5 -35 -40 -45
JS8 sup +9 +11 +13,5 +16,5 +19,5 +23 +27 +31,5 +36 +40,5 +44,5 +48,5 +55 +62 +70
inf -9 -11 -13,5 -16,5 -19,5 -23 -27 -31,5 -36 -40,5 -44,5 -48,5 -55 -62 -70
K6 sup +2 +2 +2 +2 +3 +4 +4 +4 +5 +5 +7 +8 0 0 0
inf -6 -7 -9 -11 -13 -15 -18 -21 -24 -27 -29 -32 -44 -50 -56
K7 sup +3 +5 +6 +6 +7 +9 +10 +12 +13 +16 +17 +18 0 0 0
inf -9 -10 -12 -15 -18 -21 -25 -28 -33 -36 -40 -45 -70 -80 -90
K8 sup +5 +6 +8 +10 +12 +14 +16 +20 +22 +25 +28 +29 0 0 0
inf -13 -16 -19 -23 -27 -32 -38 -43 -50 -56 -61 -68 -110 -125 -140
M6 sup -1 -3 -4 -4 -4 -5 -6 -8 -8 -9 -10 -10 -26 -30 -34
inf -9 -12 -15 -17 -20 -24 -28 -33 -37 -41 -46 -50 -70 -80 -90
M7 sup 0 0 0 0 0 0 0 0 0 0 0 0 -26 -30 -34
inf -12 -15 -18 -21 -25 -30 -35 -40 -46 -52 -57 -63 -96 -110 -124
M8 sup +2 +1 +2 +4 +5 +5 +6 +8 +9 +9 +11 +11 -26 -30 -34
inf -16 -21 -25 -29 -34 -41 -48 -55 -63 -72 -78 -86 -136 -155 -174
N6 sup -5 -7 -9 -11 -12 -14 -16 -20 -22 -25 -26 -27 -44 -50 -56
inf -13 -16 -20 -24 -28 -33 -38 -45 -54 -57 -62 -67 -88 -100 -112
N7 sup -4 -4 -5 -7 -8 -9 -10 -12 -14 -14 -16 -17 -44 -50 -56
inf -16 -19 -23 -28 -33 -39 -45 -52 -60 -66 -73 -80 -114 -130 -146
N8 sup -2 -3 -3 -3 -3 -4 -4 -4 -5 -5 -5 -6 -44 -50 -56
inf -20 -25 -30 -36 -42 -50 -58 -67 -77 -86 -94 -103 -154 -175 -196
P6 sup -9 -12 -15 -18 -21 -26 -30 -36 -41 -47 -51 -55 -78 -88 -100
inf -17 -21 -26 -31 -37 -45 -52 -61 -70 -79 -87 -95 -122 -138 -156
P7 sup -8 -9 -11 -14 -17 -21 -24 -28 -33 -36 -41 -45 -78 -88 -100
inf -20 -24 -29 -35 -42 -51 -59 -68 -79 -88 -98 -108 -148 -168 -190
P8 sup -12 -15 -18 -22 -26 -32 -37 -43 -50 -56 -62 -68 -78 -88 -100
inf -30 -37 -45 -55 -65 -78 -91 -106 -122 -137 -151 -165 -188 -213 -240
R6 sup -12 -16 -20 -24 -29 -35 -37 -44 -47 -56 -58 -61 -68 -71 -75 -85 -89 -97 -103 -113 -119 -150 -155 -175 -185 -210 -220
inf -20 -25 -31 -37 -45 -54 -56 -66 -69 -81 -83 -86 -97 -100 -104 -117 -121 -133 -139 -153 -159 -194 -199 -225 -235 -266 -276
R7 sup -11 -13 -16 -20 -25 -30 -32 -38 -41 -48 -50 -53 -60 -63 -67 -74 -78 -87 -93 -103 -109 -150 -155 -175 -185 -210 -220
inf -23 -28 -34 -41 -50 -60 -62 -73 -76 -88 -90 -93 -106 -109 -113 -126 -130 -144 -150 -166 -172 -220 -225 -255 -265 -300 -310
Umberto Saccone Mar, 02/10/2012 - 14:39

Tabella ISO per alberi

Tabella ISO per alberi

scostamenti in um (1 um = 0,001 mm)

dimensioni nominali in mm
oltre " " " " " " " " " " " " " " " " " " " " " " "
  1 3 6 10 18 30 40 50 65 80 100 120 140 160 180 200 225 250 280 315 355 400 450
fino a " " " " " " " " " " " " " " " " " " " " " " "
  3 6 10 18 30 40 50 65 80 100 120 140 160 180 200 225 250 280 315 355 400 450 500
a12 sup -270 -270 -280 -290 -300 -310 -320 -340 -360 -380 -410 -460 -520 -580 -660 -740 -820 -920 -1050 -1200 -1350 -1500 -1650
inf -370 -390 -430 -470 -510 -560 -570 -640 -660 -730 -760 -860 -920 -980 -1120 -1200 -1280 -1440 -1570 -1770 -1920 -2130 -2280
a13 sup -270 -270 -280 -290 -300 -310 -320 -340 -360 -380 -410 -460 -520 -580 -660 -740 -820 -920 -1050 -1200 -1350 -1500 -1650
inf -410 -450 -500 -560 -630 -700 -710 -800 -820 -920 -950 -1090 -1150 -1210 -1380 -1460 -1540 -1730 -1860 -2090 -2240 -2470 -2620
c12 sup - -70 -80 -95 -110 -120 -130 -140 -150 -170 -180 -200 -210 -230 -240 -260 -280 -300 -330 -360 -400 -440 -480
inf - -190 -230 -275 -320 -370 -380 -440 -450 -520 -530 -600 -610 -630 -700 -720 -740 -820 -850 -930 -970 -1070 -1110
d6 sup -20 -30 -40 -50 -65 -80 -100 -120 -145 -170 -190 -210 -230
inf -26 -38 -49 -61 -78 -96 -119 -142 -170 -199 -222 -246 -270
e6 sup -14 -20 -25 -32 -40 -50 -60 -72 -85 -100 -110 -125 -135
inf -20 -28 -34 -43 -53 -66 -79 -94 -110 -129 -142 -161 -175
e7 sup -14 -20 -25 -32 -40 -50 -60 -72 -85 -100 -110 -125 -135
inf -24 -32 -40 -50 -61 -75 -90 -107 -125 -146 -162 -182 -198
e12 sup - -20 -25 -32 -40 -50 -60 -72 -85 -100 -110 -125 -135
inf - -140 -175 -212 -250 -300 -360 -422 -485 -560 -630 -695 -765
f5 sup -6 -10 -13 -16 -20 -25 -30 -36 -43 -50 -56 -62 -68
inf -10 -15 -19 -24 -29 -36 -43 -51 -61 -70 -79 -87 -95
f6 sup -6 -10 -13 -16 -20 -25 -30 -36 -43 -50 -56 -62 -68
inf -12 -18 -22 -27 -33 -41 -49 -58 -68 -79 -88 -98 -108
f7 sup -6 -10 -13 -16 -20 -25 -30 -36 -43 -50 -56 -62 -68
inf -16 -22 -28 -34 -41 -50 -60 -71 -83 -96 -108 -119 -131
g5 sup -2 -4 -5 -6 -7 -9 -10 -12 -14 -15 -17 -18 -20
inf -6 -9 -11 -14 -16 -20 -23 -27 -32 -35 -40 -43 -47
g6 sup -2 -4 -5 -6 -7 -9 -10 -12 -14 -15 -17 -18 -20
inf -8 -12 -14 -17 -20 -25 -29 -34 -39 -44 -49 -54 -60
g7 sup -2 -4 -5 -6 -7 -9 -10 -12 -14 -15 -17 -18 -20
inf -12 -16 -20 -24 -28 -34 -40 -47 -54 -61 -69 -75 -83
h5 sup 0 0 0 0 0 0 0 0 0 0 0 0 0
inf -4 -5 -6 -8 -9 -11 -13 -15 -18 -20 -23 -25 -27
h6 sup 0 0 0 0 0 0 0 0 0 0 0 0 0
inf -6 -8 -9 -11 -13 -16 -19 -22 -25 -29 -32 -36 -40
h7 sup 0 0 0 0 0 0 0 0 0 0 0 0 0
inf -7 -12 -15 -18 -21 -25 -30 -35 -40 -46 -52 -57 -63
h8 sup 0 0 0 0 0 0 0 0 0 0 0 0 0
inf -14 -18 -22 -27 -33 -39 -46 -54 -63 -72 -81 -89 -97
h9 sup 0 0 0 0 0 0 0 0 0 0 0 0 0
inf -25 -30 -36 -43 -52 -62 -74 -87 -100 -115 -130 -140 -155
h10 sup 0 0 0 0 0 0 0 0 0 0 0 0 0
inf -40 -48 -58 -70 -84 -100 -120 -140 -160 -185 -210 -230 -250
h11 sup 0 0 0 0 0 0 0 0 0 0 0 0 0
inf -60 -75 -90 -110 -130 -160 -190 -220 -250 -290 -320 -360 -400
h13 sup 0 0 0 0 0 0 0 0 0 0 0 0 0
inf -140 -180 -220 -270 -330 -390 -460 -540 -630 -720 -810 -890 -970
j5 sup +2 +3 +4 +5 +5 +6 +6 +6 +7 +7 +7 +7 +7
inf -2 -2 -2 -3 -4 -5 -7 -9 -11 -13 -16 -18 -20
j6 sup +4 +6 +7 +8 +9 +11 +12 +13 +14 +16 +16 +18 +20
inf -2 -2 -2 -3 -4 -5 -7 -9 -11 -13 -16 -18 -20
j7 sup +6 +8 +10 +12 +13 +15 +18 +20 +22 +25 +26 +29 +31
inf -4 -4 -5 -6 -8 -10 -12 -15 -18 -21 -26 -28 -32
js5 sup +2 +2,5 +3 +4 +4,5 +5,5 +6,5 +7,5 +9 +10 +11,5 +12,5 +13,5
inf -2 -2,5 -3 -4 -4,5 -5,5 -6,5 -7,5 -9 -10 -11,5 -12,5 -13,5
js6 sup +3 +4 +4,5 +5,5 +6,5 +8 +9,5 +11 +12,5 +14,5 +16 +18 +20
inf -3 -4 -4,5 -5,5 -6,5 -8 -9,5 -11 -12,5 -14,5 -16 -18 -20
js7 sup +5 +6 +7,5 +9 +10,5 +12,5 +15 +17,5 +20 +23 +26 +28,5 +31,5
inf -5 -6 -7,5 -9 -10,5 -12,5 -15 -17,5 -20 -23 -26 -28,5 -31,5
k5 sup +4 +6 +7 +9 +11 +13 +15 +18 +21 +24 +27 +29 +32
inf 0 -1 +1 +1 +2 +2 +2 +3 +3 +4 +4 +4 +5
k6 sup +6 +9 +10 +12 +15 +18 +21 +25 +28 +33 +36 +40 +45
inf 0 +1 +1 +1 +2 +2 +2 +3 +3 +4 +4 +4 +5
k7 sup +10 +13 +16 +19 +23 +27 +32 +38 +43 +50 +56 +61 +68
inf 0 +1 +1 +1 +2 +2 +2 +3 +3 +4 +4 +4 +5
m5 sup +6 +9 +12 +15 +17 +20 +24 +28 +33 +37 +43 +46 +50
inf +2 +4 +6 +7 +8 +9 +11 +13 +15 +17 +20 +21 +23
m6 sup +8 +12 +15 +18 +21 +25 +30 +35 +40 +46 +52 +57 +63
inf +2 +4 +6 +7 +8 +9 +11 +13 +15 +17 +20 +21 +23
m7 sup - +16 +21 +25 +29 +34 +41 +48 +55 +63 +72 +78 +86
inf - +4 +6 +7 +8 +9 +11 +13 +15 +17 +20 +21 +23
n5 sup +8 +13 +16 +20 +24 +28 +33 +38 +45 +51 +57 +62 +67
inf +4 +8 +10 +12 +15 +17 +20 +23 +27 +31 +34 +37 +40
n6 sup +10 +16 +19 +23 +28 +33 +39 +45 +52 +60 +66 +73 +80
inf +4 +8 +10 +12 +15 +17 +20 +23 +27 +31 +34 +37 +40
n7 sup +14 +20 +25 +30 +36 +42 +50 +58 +67 +77 +86 +94 +103
inf +4 +8 +10 +12 +15 +17 +20 +23 +27 +31 +34 +37 +40
p5 sup +10 +17 +21 +26 +31 +37 +45 +52 +61 +70 +79 +87 +95
inf +6 +12 +15 +18 +22 +26 +32 +37 +43 +50 +56 +62 +68
p6 sup +12 +20 +24 +29 +35 +42 +51 +59 +68 +79 +88 +98 +108
inf +6 +12 +15 +18 +22 +26 +32 +37 +43 +50 +56 +62 +68
p7 sup +16 +24 +30 +36 +43 +51 +62 +72 +83 +96 +108 +119 +131
inf +6 +12 +15 +18 +22 +26 +32 +37 +43 +50 +56 +62 +68
Umberto Saccone Mar, 02/10/2012 - 14:40

Esempi di combinazioni per catene con alette

Esempi di combinazioni per catene con alette



Umberto Saccone Jue, 06/06/2019 - 16:29

Responsabilità

Responsabilità

La Ca.tor. S.n.c. declina qualsiasi responsabilità per eventuali errori in cui può essere incorsa nella compilazione del presente catalogo e si riserva il diritto di apportare, al disegno e alle dimensioni descritte, qualsiasi modifica per l'evolgersi tecnologico.
