Catene industriali

Catene industriali Umberto Saccone Sun, 10/28/2012 - 07:56

Catena a rulli: trasmissione di potenza,trasporto leggero e pesante

Catena a rulli: trasmissione di potenza,trasporto leggero e pesante admin Sat, 10/27/2012 - 17:52

Power transmission: simplex, multiple,o-ring,inox,zinc

Power transmission: simplex, multiple,o-ring,inox,zinc Umberto Saccone Thu, 05/22/2014 - 19:17

Roller chain simplex

Roller chain simplex

catena rulli semplice

EUROPEAN SERIE UNI 2578 (DIN 8187, part 1 ISO 606-1994)

number CATOR   ISO R606 P x L pitch diam roller width inner diam pin height plate max thickness plate inner / outer lenght pin lenght chain tensile strenght min tensile strenght average weight
      inch P R L Dp Hi mm A1 B N N kg/m
mm mm mm mm mm mm mm
-   03 B-1 - 5,00 3,20 2,50 1,49 4,10   6,90 7,20 2.200 2.200 0,08
010/S ◊ 04 B-1 - 6,00 4,00 2,80 1,85 5,00   7,00 7,60 3.000 3.000 0,12
020/S   05 B-1 - 8,00 5,00 3,00 2,31 7,11 0,8/0,7 8,20 14,00 4.400 4.900 0,16
103/S   06 B-1 3/8"X7/32" 9,525 6,35 5,72 3,28 8,26 1,27/1,03 12,60 19,20 8.900 9.800 0,39
206/S   08 B-1 1/2"X5/16" 12,70 8,51 7,75 4,44 11,81 1,63/1,4 16,50 24,30 17.800 18.600 0,69
304/S   10 B-1 5/8"X3/8" 15,875 10,16 9,65 5,08 14,73 1,63/1,53 19,30 27,50 22.000 24.500 0,88
401/S   12 B-1 3/4"X7/16" 19,05 12,07 11,68 5,72 16,13 1,85/1,7 22,50 31,70 28.900 33.000 1,21
503/S   16 B-1 1"X17 25,40 15,88 17,02 8,28 21,08 3,8/3 34,60 46,80 60.000 63.350 2,62
703/S   20 B-1 1"1/4X19/6 31,75 19,05 19,56 10,19 26,42 4,6/3,35 42,00 54,20 95.000 98.500 3,39
904/S   24 B-1 1"1/2X1" 38,10 25,40 25,40 14,63 33,40 6,15/4,6 53,40 66,60 160.000 166.800 6,62
1104/S   28 B-1 1"3/4X31 44,45 27,94 30,99 15,90 37,08 7/6,15 65,10 79,90 200.000 207.000 8,40
1201/S   32 B-1 2"X31 50,80 29,21 30,99 17,81 42,29 7/6,15 66,00 81,80 250.000 279.200 9,00
1301/S   * 2"1/4X34 57,15 34,30 34,30 20,51 50,50   73,80 86,80 300.000 318.700 13,50
1401/S   40 B-1 2"1/2X1"1/2 63,50 39,37 38,10 22,89 52,96 8,5/7,8 81,00 101,40 355.000 382.450 15,15
1500/S   48 B-1 3"X45,7 76,20 48,26 45,72 29,24 63,88 12/9,5 99,00 120,00 560.000 588.350 24,65

AMERICAN SERIES ASA B29.1 (DIN 8188, part 1 ISO 606-1994)

number CATOR     ISO R606 P x L pitch diam roller width inner diam pin height plate plate thickness inner / outer lenght pin lenght max chain tensile strenght min weight
        inch P R L Dp Hi mm A1 B N kg/m
mm mm mm mm mm mm mm
- 25 □ 04 C-1 1/4"X1/8" 6,35 3,30 3,20 2,30 6,02 0,8/0,7 8,20 13,00 3.500 0,13
100/S 35 □ 06 C-1 3/8"X3/16" 9,525 5,08 4,77 3,59 9,05 1,27 12,50 18,50 7.900 0,33
203/S 40   08 A-1 1/2"X5/16" 12,70 7,95 7,95 3,96 12,07 1,53 16,50 24,30 13.800 0,60
304/SA 50   10 A-1 5/8"X3/8" 15,875 10,16 9,53 5,08 15,09 2,00 20,40 28,60 21.800 1,01
401/SA 60 ○ 12 A-1 3/4"X1/2" 19,05 11,91 12,70 5,94 18,08 2,30 26,00 35,20 31.100 1,43
503/SA 80 ○ 16 A-1 1"X5/8" 25,40 15,88 15,88 7,92 24,13 3,15 33,10 43,90 55.600 2,57
703/SA 100 ○ 20 A-1 1"1/4X3/4" 31,75 19,05 19,05 9,53 30,18 3,80 40,20 52,10 86.700 3,87
902/SA 120 ○ 24 A-1 1"1/2X1" 38,10 22,23 25,40 11,10 36,20 4,60 50,30 63,50 124.600 5,65
1102/SA 140 ○ 28 A-1 1"3/4X1" 44,45 25,40 25,40 12,70 42,24 5,45 53,90 68,70 169.000 7,44
1201/SA 160 ○ 32 A-1 2"X1"1/4 50,80 28,58 31,75 14,27 48,26 6,15 64,10 79,90 222.400 9,74
1301/SA 180 ○ * 2"1/4X1"13/32 57,15 35,72 35,70 17,45 54,36 7,00 72,50 86,80 280.200 13,28
1401/SA 200 ○ 40 A-1 2"1/2X1"1/2 63,50 39,68 38,10 19,84 60,33 7,80 78,80 99,20 347.000 16,00
1500/SA 240 ○ 48 A-1 3"X1"7/8 76,20 47,63 47,63 23,80 72,39 9,50 95,50 116,50 500.400 24,00

AMERICAN SERIES ASA H – reinforced heavy duty series with thicker side plates ■

number CATOR   P x L pitch diam roller width inner diam pin height plate plate thickness inner / outer lenght pin lenght max chain tensile strenght min tensil strenght average weight
    inch P R L Dp Hi mm A1 B N N kg/m
mm mm mm mm mm mm mm
ASA 50H * 5/8"X3/8" 15,875 10,16 9,53 5,08 15,09   23,40 31,6 22.200 32.000 1,18
ASA 60H * 3/4"X1/2" 19,05 11,91 12,70 5,94 18,08 3,15 29,50 38,70 31.270 37.275 1,70
ASA 80H * 1"X5/8" 25,40 15,88 15,88 7,92 24,13 3,80 36,50 47,30 55.600 64.720 2,98
ASA 100H * 1"1/4X3/4" 31,75 19,05 19,05 9,53 30,18 4,60 44,00 56,20 86.870 105.900 4,35
ASA 120H * 1"1/2X1" 38,10 22,23 25,40 11,10 36,20 5,45 54,00 67,20 125.100 151.000 6,50
ASA 140H * 1"3/4X1" 44,45 25,40 25,40 12,70 42,24 6,15 58,00 72,80 170.270 204.000 8,20
ASA 160H * 2"X1"1/4 50,80 28,58 31,75 14,27 48,26 7,00 68,00 83,80 222.400 256.950 10,41
ASA 200H * 2"1/2X1"1/2 63,50 39,68 38,10 19,84 60,33 9,50 85,90 101,40 347.500 421.700 18,12
A64S * 2"1/2X1"1/2 63,50 39,68 38,10 22,20 60,33 9,50 84,65 105,40 445.000 509.950 19,35
◊ chain with straight plate ○ catena con perni coppigliati, a richiesta
□ bush chain * chain not ISO
Umberto Saccone Sat, 05/10/2014 - 08:55

Roller chain - simplex - not unified

Roller chain - simplex - not unified

catena rulli non unificate

number CATOR ISO pitch inner width diam roller diam pin height plate plate thickness inner / outer lenght pin lenght connecting link tensile strenght min weight note
    P L R Dp       M
    mm mm mm mm mm mm mm mm kg ca. kg
101/S   9,53 3,3 6 2,78 9   9,6 12,7 8.000 0,26
102/S   9,53 3,9 6,35 3,28 8,26 1,27-1,03 11 13 890 0,36 straight plate
082 082 12,7 2,38 7,75 3,66 9,9 0,95-0,92 8,1 9,35 902 0,26
200/S 081 12,7 3,3 7,75 3,66 9,9 0,95-0,92 9,3 10,8 800 0,29
200/S 081 12,7 3,3 7,75 3,66 9,9   10,2 11,7 820 0,28
201/S 083 12,7 4,88 7,75 4,09 10,3 1,4 12,9 14,4 1.160 0,43
201/R 084 12,7 4,88 7,75 4,09 11,15 1,80-1,63 14,6 16,1 1.560 0,51
201/R   12,7 4,88 7,75 4,18 11,2 1,80-1,63 14,4 15,9 1.750 0,55
201/S   12,7 4,88 7,75 3,66 9,9   11,2 12,7 9.100 0,33
204/S   12,7 5,21 8,51 4,45 11,81 1,63-1,4 14,5 18,25 1.780 0,6 gold colour
ASA 41 085 12,7 6,25 7,77 3,58 9,9 1,27 13,7 15,7 1.170 0,47
124/R ASA41R 12,7 6,48 7,75 4,09 11,15 1,80-1,63 16,2 17,6 1.495 0,56
303/S   15,875 6,48 10,16 5,08 14,73 1,8 17,5 21,75 2.200 0,8 gold colour
500/S   25,4 12,7 12,7 7 20,5   27,2 32,6 3.500 1,58
501/S   25,4 12,7 14 7,5 22,5   30 35,4 5.800 2,1
502/S   25,4 12,7 15,88 8,28 20,6   30,8 37,6 6.300 2,4
601/S   30 17,02 15,88 8,28 20,5   35,5 41,9 6.300 2,4
157/S   38,1 25,4 25,4 12,71 36,2 5,45 54,2 59,6 18.000 7,15
157/HS   38,1 25,4 25,4 14,54 36 7,25-6,35 58,35 63,37 23.500 8,68
A64/S   63,5 37,85 39,68 22,2 60,33 9,5 84,65 95,02 44.500 19,35
Umberto Saccone Sat, 05/10/2014 - 09:11

Roller chain - duplex

Roller chain - duplex

catena rulli doppia

European series UNI 2579 (DIN 8187, part 1 ISO 606-1994)

number CATOR   ISO R606 P x L pitch diam roller width inner diam pin height plate plate thickness inner / outer lenght pin lenght chain max tensile strenght min tensile strenght average weight traverse pitch
      inch P R L Dp Hi mm A2 B N N kg/m Tp
mm mm mm mm mm mm mm mm
020/D   05 B-2 - 8,00 5,00 3,00 2,31 7,11 0,8/0,7 14,0 20,2 7.800 8.600 0,31 5,64
103/D ◊ 06 B-2 3/8"X7/32" 9,525 6,35 5,72 3,28 8,26 1,27/1,03 22,9 29,5 16.900 18.650 0,74 10,24
206/D   08 B-2 1/2"X5/16" 12,70 8,51 7,75 4,44 11,81 1,63/1,4 30,4 38,2 31.100 36.100 1,36 13,92
304/D   10 B-2 5/8"X3/8" 15,875 10,16 9,65 5,08 14,73 1,63/1,53 35,8 44,0 44.500 49.000 1,73 16,59
401/D   12 B-2 3/4"X7/16" 19,05 12,07 11,68 5,72 16,13 1,85/1,7 42,0 51,2 57.800 66.000 2,40 19,46
503/D   16 B-2 1"X17 25,40 15,88 17,02 8,28 21,08 3,8/3 68,0 78,8 106.000 127.500 5,21 31,88
703/D   20 B-2 1"1/4X19,6 31,75 19,05 19,56 10,19 26,42 4,6/3,35 78,5 90,7 170.000 190.000 6,73 36,45
904/D   24 B-2 1"1/2X1" 38,10 25,40 25,40 14,63 33,40 6,15/4,6 101,8 115,0 280.000 299.000 13,18 48,36
1104/D   28 B-2 1"3/4X31 44,45 27,94 30,99 15,90 37,08 7/6,15 124,7 139,5 360.000 414.500 16,74 59,56
1201/D   32 B-2 2"X31 50,80 29,21 30,99 17,81 42,29 7/6,15 125,0 140,8 450.000 558.000 17,93 58,55
1401/D   40 B-2 2"1/2X1"1/2 63,50 39,37 38,10 22,89 52,96 8,5/7,8 153,5 173,9 630.000 805.000 30,23 72,29
1500/D   48 B-2 3"X45,7 76,20 48,26 45,72 29,24 63,88 12/9,5 190,4 211,4 1.000.000 1.177.000 49,22 91,21

American series ASA B29.1 (DIN 8188, part 1 ISO 606-1994)

number CATOR     ISO R606 P x L pitch diam roller width inner diam pin height plate plate thickness inner / outer lenght pin lenght chain max tensile strenght min weight travers pitch
        inch P R L Dp Hi mm A2 B N kg/m Tp
mm mm mm mm mm mm mm mm
- 25-2 □ 04 C-2 1/4"X1/8" 6,35 3,30 3,20 2,30 6,02 0,8/0,7 14,6 19,4 7.000 0,25 6,40
100/D 35-2 □ 06 C-2 3/8"X3/16" 9,525 5,08 4,77 3,59 9,05 1,27 22,1 28,7 15.800 0,66 10,13
203/D 40-2   08 A-2 1/2"X5/16" 12,70 7,95 7,95 3,96 12,07 1,53 30,9 38,6 27.600 1,20 14,38
304/DA 50-2   10 A-2 5/8"X3/8" 15,875 10,16 9,53 5,08 15,09 2,00 38,4 46,6 43.600 2,00 18,11
401/DA 60-2 ○ 12 A-2 3/4"X1/2" 19,05 11,91 12,70 5,94 18,08 2,30 48,8 58,0 62.300 2,84 22,70
503/DA 80-2 ○ 16 A-2 1"X5/8" 25,40 15,88 15,88 7,92 24,13 3,15 62,7 73,5 111.200 5,09 29,29
703/DA 100-2 ○ 20 A-2 1"1/4X3/4" 31,75 19,05 19,05 9,53 30,18 3,80 76,5 88,7 173.500 7,68 35,76
902/DA 120-2 ○ 24 A-2 1"1/2X1" 38,10 22,23 25,40 11,10 36,20 4,60 96,0 109,2 249.100 11,22 45,44
1102/DA 140-2 ○ 28 A-2 1"3/4X1" 44,45 25,40 25,40 12,70 42,24 5,45 103,5 118,3 338.100 14,74 48,87
1201/DA 160-2 ○ 32 A-2 2"X1"1/4 50,80 28,58 31,75 14,27 48,26 6,15 123,5 139,3 444.800 19,31 58,55
1301/DA 180-2 ○ 36 A-2 2"1/4X1"13/32 57,15 35,72 35,70 17,45 54,36 7,00 138,5 155,5 560.500 26,36 65,84
1401/DA 200-2 ○ 40 A-2 2"1/2X1"1/2 63,50 39,68 38,10 19,84 60,33 7,80 150,4 170,5 693.900 31,76 71,55
1500/DA 240-2 ○ 48 A-2 3"X1"7/8 76,20 47,63 47,63 23,80 72,39 9,50 183,4 204,4 1.000.800 47,70 87,83

American series ASA H – reinforced heavy duty series with thicker side plates ■

number CATOR   P x L pitch diam roller width inner diam pin height plate plate thickness inner / outer lenght pin lenght chain max tensile strenght min tensile strenght average weight traverse pitch
    inch P R L Dp Hi mm A2 B N N kg/m Tp
mm mm mm mm mm mm mm mm
401/DAH * 3/4"X1/2" 19,05 11,91 12,70 5,94 18,08 3,15 55,5 64,7 62.540 74.530 3,40 26,30
503/DAH * 1"X5/8" 25,40 15,88 15,88 7,92 24,13 3,80 69,5 80,3 111.200 129.450 5,91 32,80
703/DAH * 1"1/4X3/4" 31,75 19,05 19,05 9,53 30,18 4,60 83,0 95,2 173.500 211.800 8,64 39,35
902/DAH * 1"1/2X1" 38,10 22,23 25,40 11,10 36,20 5,45 103,2 116,2 249.100 302.000 12,88 49,20
1102/DAH * 1"3/4X1" 44,45 25,40 25,40 12,70 42,24 6,15 110,5 125,3 340.540 408.000 16,70 52,60
1201/DAH * 2"X1"1/4 50,80 28,58 31,75 14,27 48,26 7,00 129,8 145,6 444.800 513.800 20,65 61,80
1401/DAH * 2"1/2X1"1/2 63,50 39,68 38,10 19,84 60,33 9,50 163,9 180,4 695.000 843.400 35,05 78,30
A64S-2 * 2"1/2X1"1/2 63,50 39,68 38,10 22,20 60,33 9,50 163,9 184,2 890.000 1.019.900 38,46 78,30
◊ chain with straight plates ○ catena con perni coppigliati, a richiesta
□ bush chain * chain not ISO
Umberto Saccone Sat, 05/10/2014 - 08:56

Roller chain - triplex

Roller chain - triplex

catena rulli tripla

European series UNI 2580 (DIN 8187, part 1 ISO 606-1994)

number CATOR   ISO R606 P x L pitch diam. roller width inner diam. pin plate tickness inner / outer height plate lenght pin lenght chain max tensile strenght min tensile strenght average weight traverse pitch
      inch P R L Dp mm Hi A3 B N N kg/m Tp
mm mm mm mm mm mm mm. mm
103/T ◊ 06 B-3 3/8"X7/32" 9,525 6,35 5,72 3,28 1,27/1,03 8,26 33,2 39,8 24.900 26.450 1,13 10,24
206/T   08 B-3 1/2"X5/16" 12,70 8,51 7,75 4,44 1,63/1,4 11,81 44,3 52,1 44.500 51.950 2,05 13,92
304/T   10 B-3 5/8"X3/8" 15,875 10,16 9,65 5,08 1,63/1,53 14,73 52,3 60,5 66.700 73.550 2,60 16,59
401/T   12 B-3 3/4"X7/16" 19,05 12,07 11,68 5,72 1,85/1,7 16,13 61,5 70,7 86.700 88.250 3,59 19,46
503/T   16 B-3 1"X17 25,40 15,88 17,02 8,28 3,8/3 21,08 99,9 110,7 160.000 176.500 7,80 31,88
703/T   20 B-3 1"1/4X19,6 31,75 19,05 19,56 10,19 4,6/3,35 26,42 115,0 127,2 250.000 284.700 10,07 36,45
904/T   24 B-3 1"1/2X1" 38,10 25,40 25,40 14,63 6,15/4,6 33,40 150,2 163,2 425.000 439.250 19,74 48,36
1104/T   28 B-3 1"3/4X31 44,45 27,94 30,99 15,90 7/6,15 37,08 184,3 199,1 530.000 558.950 25,08 59,56
1201/T   32 B-3 2"X31 50,80 29,21 30,99 17,81 7/6,15 42,29 183,0 198,8 670.000 750.500 26,86 58,55
1401/T   40 B-3 2"1/2X1"1/2 63,50 39,37 38,10 22,89 8,5/7,8 52,96 226,0 246,4 950.000 1.147.350 45,13 72,29
1500/T   48 B-3 3"X45,7 76,20 48,26 45,72 29,24 12/9,5 63,88 281,6 302,6 1.500.000 1.765.150 73,79 91,21

American series ASA B29.1 (DIN 8188, part 1 ISO 606-1994)

number CATOR     ISO R606 PxL pitch diam. roller width inner diam. pin plate thikness inner / outer height plate lenght pin lenght chain max tensile strenght min weight traverse pitch
        inch P R L Dp mm Hi A3 B N kg/m Tp
mm mm mm mm mm mm mm mm
100/T 35-3 □ 06 C-3 3/8"X3/16" 9,525 5,08 4,77 3,59 1,27 9,05 32,3 38,9 23.700 0,99 10,13
203/T 40-3 ○ 08 A-3 1/2"X5/16" 12,70 7,95 7,95 3,96 1,53 12,07 45,3 53,1 41.400 1,80 14,38
304/TA 50-3 ○ 10 A-3 5/8"X3/8" 15,875 10,16 9,53 5,08 2 15,09 56,4 64,6 65.400 3,00 18,11
401/TA 60-3 ○ 12 A-3 3/4"X1/2" 19,05 11,91 12,70 5,94 2,3 18,08 71,6 80,8 93.400 4,25 22,70
503/TA 80-3 ○ 16 A-3 1"X5/8" 25,40 15,88 15,88 7,92 3,15 24,13 91,7 102,5 166.800 7,61 29,29
703/TA 100-3 ○ 20 A-3 1"1/4X3/4" 31,75 19,05 19,05 9,53 3,8 30,18 112,5 124,7 260.200 11,49 35,76
902/TA 120-3 ○ 24 A-3 1"1/2X1" 38,10 22,23 25,40 11,10 4,6 36,20 141,7 154,9 373.700 16,79 45,44
1102/TA 140-3 ○ 28 A-3 1"3/4X1" 44,45 25,40 25,40 12,70 5,45 42,24 152,4 167,2 507.100 22,04 48,87
1201/TA 160-3 ○ 32 A-3 2"X1"1/4 50,80 28,58 31,75 14,27 6,15 48,26 182,5 198,3 667.200 28,88 58,55
1301/TA 180-3 ○ * 2"1/4X1"13/32 57,15 35,72 35,70 17,45 7 54,36 204,5 221,5 840.700 39,44 65,84
1401/TA 200-3 ○ 40 A-3 2"1/2X1"1/2 63,50 39,68 38,10 19,84 7,8 60,33 222,5 242,9 1.040.900 47,52 71,55
1500/TA 240-3 ○ 48 A-3 3"X1"7/8 76,20 47,63 47,63 23,80 9,5 72,39 271,3 292,3 1.501.300 71,40 87,83

American series ASA H – reinforced heavy duty series with thicker side plates ■

number CATOR   PxL pitch diam roller width inner diam pin plate tickness inner / outer height plate lenght pin lenght chain max tensile strenght min weight traverse pitch
    inch P R L Dp mm Hi A3 B N kg/m Tp
mm mm mm mm mm mm mm mm
503/TAH * 1"X5/8" 25,40 15,88 15,88 7,92 3,8 24,13 102,3 113,1 166.800 8,84 32,80
703/TAH * 1"1/4X3/4" 31,75 19,05 19,05 9,53 4,6 30,18 122,5 134,7 260.610 12,93 39,35
902/TAH * 1"1/2X1" 38,10 22,23 25,40 11,10 5,45 36,20 152,4 165,5 375.300 19,26 49,20
1102/TAH * 1"3/4X1" 44,45 25,40 25,40 12,70 6,15 42,24 163,0 177,8 510.810 24,40 52,60
1201/TAH * 2"X1"1/4 50,80 28,58 31,75 14,27 7 48,26 192,0 207,8 667.200 30,89 61,80
A64S-3 * 2"1/2X1"1/2 63,50 39,68 38,10 22,20 9,5 60,33 242,8 263,2 1.335.000 57,57 78,30
◊ chain with straight plate ○ catena con perni coppigliati, a richiesta
□ bush chain * chain not ISO
Umberto Saccone Sat, 05/10/2014 - 08:57

Roller chain - quadruplex / multiple

Roller chain - quadruplex / multiple

catena rulli quadrupla multipla

European series UNI 2581 (DIN 8187, part 1 ISO 606-1994)

number CATOR ISO R606 P x L pitch diam roller width inner diam pin height plate plate thikness inner / outer lange pin lange max chain tensile strenght min tensile strenght average weight traverse pitch
    inch P R L Dp Hi mm A4 B N N kg/m Tp
mm mm mm mm mm mm mm. mm
206/4 08 B-4 1/2"X5/16" 12,70 8,51 7,75 4,44 11,81 1,63/1,4 58,3 66,1 65.850 68.650 2,72 13,92
304/4 10 B-4 5/8"X3/8" 15,875 10,16 9,65 5,08 14,73 1,63/1,53 68,8 77,0 88.000 38.100 3,47 16,59
401/4 12 B-4 3/4"X7/16" 19,05 12,07 11,68 5,72 16,13 1,85/1,7 81,0 90,2 115.600 117.650 4,78 19,46
503/4 16 B-4 1"X17 25,40 15,88 17,02 8,28 21,08 3,8/3 132,0 142,8 222.000 234.450 10,39 31,88
703/4 20 B-4 1"1/4X19,6 31,75 19,05 19,56 10,19 26,42   150,4 160,0 336.800 413.650 15,50 36,45

American series ASA B29.1 (DIN 8188, part 1 ISO 606-1994)

number CATOR     ISO R606 PxL pitch diam roller width inner diam pin height plate plate thikness inner / outer lenght pin lenght chain max tensile strenght min weight traverse pitch
        inch P R L Dp Hi mm A4 B N kg Tp
mm mm mm mm mm mm mm mm
100/4 35-4 □ 06 C-4 3/8"X3/16" 9,525 5,08 4,77 3,59 9,05 1,27 42,5 49,1 31.600 1,32 10,13
203/4 40-4   08 A-4 1/2"X5/16" 12,70 7,95 7,95 3,96 12,07 1,53 59,7 67,5 55.200 2,40 14,38
304/4A 50-4   10 A-4 5/8"X3/8" 15,875 10,16 9,53 5,08 15,09 2 74,4 82,6 87.200 4,00 18,11
401/4A 60-4 ○ 12 A-4 3/4"X1/2" 19,05 11,91 12,70 5,94 18,08 2,3 94,5 103,7 124.400 5,66 22,70
503/4A 80-4 ○ 16 A-4 1"X5/8" 25,40 15,88 15,88 7,92 24,13 3,15 122,0 132,8 222.400 10,13 29,29
703/4A 100-4 ○ 20 A-4 1"1/4X3/4" 31,75 19,05 19,05 9,53 30,18 3,8 148,5 160,7 346.800 15,30 35,76
902/4A 120-4 ○ 24 A-4 1"1/2X1" 38,10 22,23 25,40 11,10 36,20 4,6 187,5 200,7 498.400 22,36 45,44
1102/4A 140-4 ○ 28 A-4 1"3/4X1" 44,45 25,40 25,40 12,70 42,24 5,45 202,0 216,8 676.000 29,34 48,87
1201/4A 160-4 ○ 32 A-4 2"X1"1/4 50,80 28,58 31,75 14,27 48,26 6,15 241,3 257,1 889.600 38,45 58,55
1301/4A 180-4   36 A-4 2"1/4X1"13/32 57,15 35,71 35,48 17,46 54,31 7 270,8 287,8 1.120.800 52,52 65,84
1401/4A 200-4   40 A-4 2"1/2X1"1/2 63,50 39,68 37,85 19,85 60,33 7,8 294,5 314,9 1.388.000 63,28 71,55
1500/4A 240-4   48 A-4 3"X1"7/8 76,20 47,63 47,35 23,81 72,39 9,5 359,5 380,5 2.001.600 95,10 87,83

American series ASA H – reinforced heavy duty series with thicker side plates ■

number CATOR     PxL pitch diam roller width inner diam pin heght plate thikness plate inner / outer lenght pin lenght chain max tensile strenght min tensile strenght average weight traverse pitch
      inch P R L Dp Hi mm A4 B N N kg/m Tp
mm mm mm mm mm mm mm mm
503/4AH 80H-4 * 1"X5/8" 25,40 15,88 15,88 7,92 24,13 3,8 122,0 132,8 222.400 258.900 10,13 29,29
703/4AH 100H-4 * 1"1/4X3/4" 31,75 19,05 19,05 9,53 30,18 4,6 148,5 160,7 346.800 423.650 15,30 35,76
902/4AH 120H-4 * 1"1/2X1" 38,10 22,23 25,40 11,10 36,20 5,45 187,5 200,7 498.400 604.050 22,36 45,44
1102/4AH 140H-4 * 1"3/4X1" 44,45 25,40 25,40 12,70 42,24 6,15 202,0 216,8 676.000 815.900 29,34 48,87
1201/4AH 160H-4 * 2"X1"1/4 50,80 28,58 31,75 14,27 48,26 7 241,3 257,1 889.600 1.027.700 38,45 58,55
A64S-4   * 2"1/2X1"1/2 63,50 39,68 38,10 22,20 60,33 9,50 321,8 344,2 1.780.000 2.039.800 76,68 78,30
◊ chain with straight plates ○ catena con perni coppigliati, a richiesta
□

bush chain

 * chain not ISO



● suppliable also multiple chains

 UNI ISO 20 B6
  ASA ASA 80.6
ASA 100.6
ASA 120.6
Umberto Saccone Sat, 05/10/2014 - 08:59

Roller chain - ASA heavy duty (serie E / HE)

Roller chain - ASA heavy duty (serie E / HE)

catena rulli regina serie e he rinforzata asa

Series HE = reinforced heavy duty series with thicker side plates and thru hardened pins for additional shock absorption resistance.

number CATOR ISO R606 pitch diam roller width innera diam pin height plate lenght pin plate thickness inner / outer lenght chain max superficie di lavoro tensile strenght tensile strenght min tensile strenght average weight standard
    P R L Dp Hi A1   B mm2 N N N kg/m connecting link offset
mm mm mm mm mm mm mm mm
A60E 12 A-1 19,05 11,91 12,57 5,96 18,08 25,80   33,00 105 440 44.450 46.700 1,43 26 13
A80E 16 A-1 25,40 15,88 15,75 7,94 24,13 33,50   40,00 180 640 64.450 71.100 3,57 25 13
A100E 20 A-1 31,75 19,05 18,90 9,54 30,18 40,20   48,00 260 1.050 106.600 117.700 3,87 25 13
A120E 24 A-1 33,10 22,23 25,22 11,11 36,20 50,40   60,00 390 1.500 151.050 166.550 5,65 25 13
A140E 28 A-1 44,45 25,40 25,22 12,71 42,24 54,20   65,00 470 2.050 204.350 222.150 7,94 25 13
A160E 32 A-1 50,80 28,58 31,55 14,29 48,26 64,50   77,00 645 2.550 257.650 284.300 9,74 25 13
A200E 40 A-1 63,50 39,68 37,85 19,85 60,33 78,30   94,00 1.090 4.100 410.000 480.050 16,00 25 13
A60HE 12 A-1 19,05 11,91 12,57 5,96 18,08 29,60 3,15 36,00 115 480 48.850 53.350 1,70 25 13
A80HE 16 A-1 25,40 15,88 15,75 7,94 24,13 36,60 3,80 43,00 190 750 75.550 93.200 2,98 25 13
A100HE 20 A-1 31,75 19,05 18,90 9,54 30,18 43,70 4,60 52,00 275 1.130 113.300 133.400 4,35 25 13
A120HE 24 A-1 38,10 22,23 25,22 11,11 36,20 53,80 5,45 64,00 410 1.500 155.550 182.150 6,50 25 13
A140HE 28 A-1 44,45 25,40 25,22 12,71 42,24 57,80 6,15 68,00 495 2.050 208.900 237.700 8,20 25 13
A160HE 32 A-1 50,80 28,58 31,55 14,29 48,26 67,40 7,00 80,00 665 2.650 266.550 310.900 10,41 25 13
A200HE 40 A-1 63,50 39,68 37,85 19,85 60,33 85,90 9,50 101,50 1.130 4.800 480.000 560.000 18,12 25 13

● avaible double chains

Umberto Saccone Sat, 05/10/2014 - 09:23

Roller chain - ENDURO (maintenance free)

Roller chain - ENDURO (maintenance free)

regina logo

Simplex chains

catena rulli enduro regina senza manutenzione senza lubrificazione

numero CATOR ISO R606 P x L passo diam rullo largh interna diam max perno altezza max piastra spessore piastra (interna / esterna) largh perno ribadito ingombro max superficie di lavoro carico di rottura medio parti staccate standard
  ---------- pollici P R L Dp Hi S A1 B mm2 KN giunto falsa
mm mm mm mm mm mm mm mm.
126BS 08 B1 1/2"X7,75 12,7 8,51 7,75 4,45 11,85 1,63/1,40 16,50 24,00 50,00 18,60 26 30
136BS 10 B-1 5/8"X9,65 15,88 10,16 9,65 5,09 15,15 2,00/1,53 19,60 27,00 69,00 24,80 26 30
140BS 12 B-1 3/4"X11,68 19,05 12,07 11,68 5,72 18,08 1,85/1,70 22,50 30,00 89,00 33,00 26 30
147BS 16 B-1 1"X17,02 25,4 15,88 17,02 8,28 21,08 3,80/3,00 35,90 46,00 210,00 63,35 26 30
A40BS 08 A-1 1/2"X7,85 12,7 7,92 7,85 3,98 11,85 1,63/1,53 16,50 23,00 44,00 17,15 26 30
A50BS 10 A-1 5/8"X9,4 15,88 10,16 9,40 5,09 15,15 2,00/2,00 20,50 28,00 70,00 26,00 26 30
A60BS 12 A-1 3/4"X12,57 19,05 11,91 12,57 5,72 18,08 2,30/2,30 25,80 33,00 101,00 37,25 26 30
A80BS 16 A-1 1"X15,75 25,4 15,88 15,75 7,94 24,13 3,15/3,15 33,50 40,00 180,00 64,70 25 30

Doble chain

catena doppia regina enduro senza manutenzione

numero CATOR ISO R606 PxL passo diam rullo largh inter diam max perno altezza max piastra spess piastra (int / est) largh perno ribadito   superficie di lavoro carico di rottura medio parti staccate standard passo trasver
-------------- ---------- pollici P R L Dp Hi mm A2 B mm2 KN giunto falsa Tp
mm mm mm mm mm mm mm mm
226BS 08 B-2 1/2"X7,75 12,7 8,51 7,75 4,45 11,85 1,63/1,40 30,40 38,20 100,00 35,10 26 30 13,92
236BS 10 B-2 5/8"X9,65 15,88 10,16 9,65 5,09 15,15 2,00/1,53 35,80 44,00 138,00 42,00 26 30 16,59
240BS 12 B-2 3/4"X11,68 19,05 12,07 11,68 5,72 18,08 1,85/1,70 42,00 51,20 178,00 66,00 26 30 19,46
247BS 16 B-2 1"X17,02 25,4 15,88 17,02 8,28 21,08 3,80/3,00 68,00 78,80 420,00 127,50 26 30 31,88
A40BS-2 08 A-2 1/2"X7,85 12,7 7,92 7,85 3,98 11,85 1,63/1,53 30,90 38,60 88,00 34,30 26 30 14,38
A50BS-2 10 A-2 5/8"X9,4 15,88 10,16 9,40 5,09 15,15 2,00/2,00 38,40 46,60 140,00 52,00 26 30 18,11
A60BS-2 12 A-2 3/4"X12,57 19,05 11,91 12,57 5,72 18,08 2,30/2,30 48,80 58,00 202,00 74,50 26 30 22,78
A80BS-2 16 A-2 1"X15,75 25,4 15,88 15,75 7,94 24,13 3,15/3,15 62,70 73,50 360,00 129,45 25 30 29,29

Roller

 ● solid Pin ● case hardened Bushing ● sintered Plates ● ani-corrosion coatin
● anti-corrosion coating ● hard plating, anti-corrosion ● oil impregnated

Application Benefici
● macchine di confezionamento ● rilevante incremento della vita ad usura rispetto alle catene standard in apllicazione non lubrificate
● industria alimentare ● la lubrificazione periodica della catena non è necessaria, nessuna contaminazione prodotto da lubrificante
● industria farmaceutica ● l'handling della catena è facile e pulito
● industria tessile ● pulizia macchina
● industria della carta e cartone ● resistenza alla corrosione in ambienti leggermente corrosivi
● industria elettronica ● riduzione dei costi di manutenzione
● temperature operating range: - 30° C + 150° C
Umberto Saccone Sat, 05/10/2014 - 09:28

Roller chain - Series CHROMA / CHROMA EXTRA

Roller chain - Series CHROMA / CHROMA EXTRA

Serie CHROMAregina logo

Chroma series with chromized pins and special coated bushings for superior wear resistance.

Serie CHROMA EXTRA – con trattamento anticorrosione

Chroma extra range with additional corrosion resistance performance.

Simplex chains

catena rulli regina serie cromizzata semplice

serie CHROMA serie CHROMA EXTRA ISO R606 passo diametro rullo larghezza interna diametro perno altezza max piastra larghezza perno ribadito ingombro max carico di rottura medio parti staccate standard
    ---------- P R L Dp Hi A1 B KN giunto falsa
mm mm mm mm mm mm mm.
C121CH - 06 B-1 9,53 6,35 5,72 3,28 8,26 12,80 19,00 9.800 13* 30
126CH 126CX 08 B-1 12,7 8,51 7,75 4,45 11,81 16,50 24,00 18.600 13* 30
136CH 136CX 10 B-1 15,88 10,16 9,65 5,08 14,73 19,10 27,00 24.500 13* 30
140CH 140CX 12 B-1 19,05 12,07 11,68 5,72 16,13 22,50 30,00 33.000 13* 30
147CH 147CX 16 B-1 25,4 15,88 17,02 8,28 21,08 34,80 46,00 63.350 13* 30
152CH* 152CX* 20 B-1 31,75 19,05 19,56 10,19 26,42 41,20 50,00 98.500 13* 30
A40CH A40CX 08 A-1 12,7 7,92 7,85 3,98 12,07 16,50 23,00 17.150 13* 30
A50CH A50CX 10 A-1 15,88 10,16 9,40 5,09 15,09 20,50 28,00 26.000 13* 30
A60CH A60CX 12 A-1 19,05 11,91 12,57 5,96 18,08 25,80 33,00 37.250 13* 30
A80CH A80CX 16 A-1 25,4 15,88 15,75 7,94 24,13 33,50 40,00 64.700 13* 30

Double chainscatena rulli serie cromizzata regina doppia

serie CHROMA serie CHROMA EXTRA ISO R606 passo diam rullo largh int diam perno altezza max piastra largh perno ribadito ingom max carico di rottura medio parti staccate standard passo trasv
    --------- P R L Dp Hi A2 B KN giunto falsa Tp
mm mm mm mm mm mm mm mm
C221CH - 06 B-2 9,53 6,35 5,72 3,28 8,26 23,80 29,50 18.650 13* 30 10,24
226CH 226CX 08 B-2 12,7 8,51 7,75 4,45 11,81 30,50 38,20 35.100 13* 30 13,92
236CH 236CX 10 B-2 15,88 10,16 9,65 5,08 14,73 35,80 44,00 49.000 13* 30 16,59
240CH 240CX 12 B-2 19,05 12,07 11,68 5,72 16,13 42,00 51,20 66.000 13* 30 19,46
247CH* 247CX* 16 B-2 25,4 15,88 17,02 8,28 21,08 68,00 78,80 127.500 13* 30 31,88

* = prodotto solo su richiesta

● avaible double chains series ANSI

Umberto Saccone Sat, 05/10/2014 - 09:30

Roller chain with O-RING

Roller chain with O-RING

catena rulli o ring

logo regina





EUROPEAN SERIES

number REGINA P x L pitch diam roller inner width diam pin height plate lenght pin lenght max chain superficie di lavoro carico di misura tensile strenght min tensile strenght average weight
  inch p d1 b1 d2 g a2 mm. mm2 N UTS min UTS avg kg/m connecting link spring
mm mm mm mm mm mm N N
126/OR 1/2"x7,75 12,70 8,51 7,75 4,45 11,81 22,30 24,50 65,00 120 20.900 22.000 0,93 26 -
135/OR 5/8"x6,48 15,88 10,16 6,48 5,31 15,09 21,20 23,60 74,00 200 29.800 31.380 1,10 26 -
136/OR 5/8"x9,65 15,88 10,16 9,65 5,31 15,09 24,35 26,75 90,00 200 29.800 31.380 1,22 26 -
147/OR 1"x17,02 25,40 15,88 17,02 8,28 21,08 38,00 41,10 228,00 500 60.000 63.350 3,00 26 -

AMERICAN SERIES
A50 OR * 5/8"x9,65 15,88 10,16 9,65 5,31 15,09 24,35 26,75 90,00 200 29.800 31.380 1,22 26 -
A60 OR 3/4"X12,7 19,05 11,91 12,70 5,96 18,08 28,80 31,45 118,00 280 31.100 37.250 1,57 26 -
A80 OR 1"X15,88 25,40 15,88 15,88 7,94 24,13 36,60 41,10 209,00 500 55.600 64.700 3,00 25 -
A100 OR 1"1/4X19,05 31,75 19,05 19,05 9,51 30,18 44,00 50,00 294,00 780 86.700 105.900 4,40 25 -
A120 OR 1"1/2X25,4 38,10 22,23 25,40 11,11 36,20 52,70 60,60 424,00 1.110 127.000 135.500 5,70 25 -

● available with attachments

● available double chain with O-Ring

Umberto Saccone Sat, 05/10/2014 - 09:32

Roller chain stainless-steel INOX AISI 304

Roller chain stainless-steel INOX AISI 304

 Simplex chains

catena rulli semplice inox acciaio inossidabile

numero CATOR   ISO R606 P x L. passo diametro rullo larghezza interna diametro perno altezza max piastra larghezza perno ribadito carico di rottura medio peso netto al metro
-----------------------   --------- pollici P R L Dp Hi A1 kg kg
mm mm mm mm mm mm
103/S INOX   06 B-1 3/8"X5,72 9,525 6,35 5,72 3,28 8,30 13,50 685 0,41
206/S INOX   08 B-1 1/2"X7,75 12,70 8,51 7,75 4,45 11,80 17,00 1.225 0,70
304/S INOX   10 B-1 5/8"X9,65 15,875 10,16 9,65 5,09 14,70 19,60 1.700 0,91
401/S INOX   12 B-1 3/4"X11,68 19,05 12,07 11,68 5,72 16,10 22,70 1.950 1,18
503/S INOX   16 B-1 1"X17,02 25,40 15,88 17,02 8,28 21,10 36,10 3.500 2,50

ASA 25 INOX □ 04 C-1 1/4"X3,18 6,35 3,30 3,18 2,31 6,02 8,30 290 0,13
ASA 35 INOX □ 06 C-1 3/8"X4,77 9,525 5,08 4,77 3,58 9,05 12,50 755 0,40
ASA 40 INOX   08 A-1 1/2"X7,95 12,70 7,95 7,95 3,98 12,07 16,50 1.120 0,72
ASA 50 INOX   10 A-1 5/8"X9,53 15,875 10,16 9,53 5,08 15,09 20,50 1.900 1,22
ASA 60 INOX   12 A-1 3/4"X12,7 19,05 11,91 12,70 5,96 18,08 25,80 2.700 1,73
ASA 80 INOX   16 A-1 1"X15,88 25,40 15,88 15,88 7,94 24,13 33,50 3.600 3,20
ASA 100 INOX   20 A-1 1"1/4X19,05 31,75 19,05 19,05 9,54 30,18 40,20 6.800 4,68

Double chains

catena rulli doppia acciaio inossidabile inox

numero CATOR ISOR606 PxL passo diametro rullo larghezza interna diametro  perno altezza max piastra larghezza perno ribadito carico di rottura medio peso netto al metro passo trasversale
-----------------   pollici P R L Dp Hi A2 kg kg Tp
mm mm mm mm mm mm mm
103/D INOX 06 B-2 3/8"X5,72 9,53 6,35 5,72 3,28 8,30 22,90 1.200 0,74 10,24
206/D INOX 08 B-2 1/2"X7,75 12,70 8,51 7,75 4,45 11,80 30,40 2.250 1,36 13,92
304/D INOX 10 B-2 5/8"X9,65 15,88 10,16 9,65 5,08 14,70 35,80 3.120 1,73 16,59
401/D INOX 12 B-2 3/4"X11,68 19,05 12,07 11,68 5,72 16,10 42,00 3.960 2,40 19,46
503/D INOX 16 B-2 1"X17,02 25,40 15,88 17,02 8,28 21,10 68,00 6.850 5,21 31,88
□ catena a bussole fisse

● avaible triple chains

● alcuni tipi fornibili con piastre a profilo dritto
Umberto Saccone Sat, 05/10/2014 - 09:45

Roller chain nickel plated (NC) e zinc plated (ZC)

Roller chain nickel plated (NC) e zinc plated (ZC)

catena rulli nichelata zincata semplice

EUROPEAN SERIE UNI 2578 (DIN 8187, part 1 ISO 606-1994)

number CATOR   ISO R606 code Cator nichelata code Cator zincata P x L pitch diameter roller inner width diameter pin height plate width chain max
          pollici P R L Dp Hi A1 B
mm mm mm mm mm mm mm
010/S ◊ 04 B-1 010/S N 010/S Z - 6,00 4,00 2,80 1,85 5,00 7,00 7,60
020/S   05 B-1 020/S N 020/S Z - 8,00 5,00 3,00 2,31 7,11 8,20 14,00
103/S   06 B-1 103/S N 103/S Z 3/8"X7/32" 9,525 6,35 5,72 3,28 8,26 12,60 19,20
206/S   08 B-1 206/S N 206/S Z 1/2"X5/16" 12,70 8,51 7,75 4,44 11,81 16,50 24,30
304/S   10 B-1 304/S N 304/S Z 5/8"X3/8" 15,875 10,16 9,65 5,08 14,73 19,30 27,50
401/S   12 B-1 401/S N 401/S Z 3/4"X7/16" 19,05 12,07 11,68 5,72 16,13 22,50 31,70
503/S   16 B-1 503/S N 503/S Z 1"X17 25,40 15,88 17,02 8,28 21,08 34,60 46,80
703/S   20 B-1 703/S N 703/S Z 1"1/4X19/6 31,75 19,05 19,56 10,19 26,42 42,00 54,20
904/S   24 B-1 904/S N 904/S Z 1"1/2X1" 38,10 25,40 25,40 14,63 33,40 53,40 66,60
1104/S   28 B-1 1104/S N 1104/S Z 1"3/4X31 44,45 27,94 30,99 15,90 37,08 65,10 79,90
1201/S   32 B-1 1201/S N 1201/S Z 2"X31 50,80 29,21 30,99 17,81 42,29 66,00 81,80

available double and triple version

Umberto Saccone Sat, 05/10/2014 - 09:51

Heavy duty cranked-link / drive chains (series Rotary / Chabelco / API)

Heavy duty cranked-link / drive chains (series Rotary / Chabelco / API)

catene per trasmissioni pesanti tipo rotary tipo chabelco



Chain for drum drive or for sonde.catena trasmissione pesante tipo rotary tipo chabelco a maglie false

N° ISO N° style pitch diam roller inner width diam pin type pin height plate ticknesss plate lenght pin lenght chain tensile strenght min tensile strenght average weight pin connecting
      P Dr W Dp   Hi S A1 B KN KN kg/m
mm mm mm mm mm mm N mm
R432 - X 42,01 22,22 26,00 11,12 HJ 29,00 4,60 54,80 61,50 84,50 89,00 5,20 HH
X3140 - U 44,45 25,40 26,00 12,41 E-F 42,00 5,45 54,50 64,000 173,400 208,000 7,700 D
X3160 - U 50,80 28,52 32,50 14,01 E-F 48,00 6,15 65,00 76,000 222,400 265,000 10,000 D
B3113 - U 50,80 28,42 31,50 15,06 D 41,30 8,00 - 83,000 249,000 288,000 10,900 D
R514 2010 K 63,50 31,75 38,10 15,90 HH 41,30 7,90 - 95,000 262,000 312,000 11,600 HH
AX1568 2512 K 77,90 41,28 39,60 19,80 HH 58,00 9,50 - 107,000 400,000 489,000 16,700 HH
1037 - K 78,10 31,75 38,00 16,53 HK 45,00 9,50 - 100,000 311,000 333,000 12,800 HK
API3 . K 78,10 31,75 38,1 17,92 B 45,00 8,00 - 102,00 300,00 310,00 12,40 B
3125 - K 79,37 41,27 41,50 20,34 D 58,30 9,50 - 111,000 440,000 510,000 18,300 D
3125-2 - K 79,37 41,27 41,50 20,34 D 58,30 9,50 - 192,500 880,000 1020,000 36,600 D
RX238 2814 K 88,90 44,45 38,10 22,25 HH 58,00 12,70 - 123,000 543,000 623,000 23,300 HH
R1248 - K 103,20 44,45 49,00 22,20 HH 58,00 12,70 - 134,000 561,000 623,000 23,300 HH
API4 - K 103,20 44,45 49,20 23,92 B 60,00 14,00 - 138,00 580,00 680,00 25,20 B
RX1245 3315 K 103,45 45,00 49,30 23,85 HH 60,30 14,30 - 141,000 623,000 756,000 27,800 HH
X635 3618 K 114,30 57,15 52,30 27,97 HH 78,00 14,30 - 143,000 858,000 979,000 32,800 HH
RO1207 4020 K 127,00 63,50 69,90 31,78 HH 90,00 16,00 - 165,000 1113,000 1245,000 50,500 HH
RX1306 4824 K 152,40 76,20 76,20 38,13 HK 103,00 19,00 - 196,000 1603,000 1824,000 62,000 HK
X1307 5628 K 177,80 88,90 82,60 44,48 D 128,00 22,20 - 218,000 2114,000 2452,000 98,300 D
Umberto Saccone Sat, 05/10/2014 - 09:57

Trasporto leggero: profilo dritto,perni forati,sidebow,flyroller,cavallotto in gomma,passo lungo,attacchi,perni sporgenti,accumulo

Trasporto leggero: profilo dritto,perni forati,sidebow,flyroller,cavallotto in gomma,passo lungo,attacchi,perni sporgenti,accumulo Umberto Saccone Sun, 10/28/2012 - 07:58

Roller chain with straight plates (type AVIO)

Roller chain with straight plates (type AVIO)

EUROPEAN AND AMERICAN SERIES – simplex

catena rulli semplice piastra dritta tipo avio

numero CATOR ISO R606 P x L passo diametro rullo larghezza interna diametro perno altezza max piastra larghezza perno ribadito ingombro max carico di rottura minimo carico di rottura medio peso netto al metro
------------------------- -------------- pollici P R L Dp Hi A1 B N N kg
mm mm mm mm mm mm mm
206/S AVIO C 08 B-1 1/2"X7,75 12,70 8,51 7,75 4,45 11,81 16,50 24,00 17.800 18.600 0,74
304/S AVIO C 10 B-1 5/8"X9,65 15,875 10,16 9,65 5,08 14,73 19,10 27,00 22.000 24.500 0,93
401/S AVIO C 12 B-1 3/4"X11,68 19,05 12,07 11,68 5,72 16,13 22,50 30,00 28.900 29.400 1,21
503/S AVIO C 16 B-1 1"X17,02 25,40 15,88 17,02 8,28 21,08 34,60 46,00 60.000 63.350 2,62
703/S AVIO C 20 B-1 1"1/4X19,56 31,75 19,05 19,56 10,19 26,42 41,20 50,00 95.000 98.500 3,39
904/S AVIO C 24 B-1 1"1/2X25,4 38,10 25,40 25,40 14,63 33,40 53,40 65,00 160.000 166.800 6,62

ASA 50 AVIO C 10 A-1   15,875 10,16 9,40 5,08 15,09 20,50 28,00 21.800 26.000 1,08
ASA 60 AVIO C 12 A-1   19,05 11,91 12,57 5,96 18,08 25,80 33,00 31.100 37.250 1,75
ASA 60H AVIO -   19,05 11,91 12,57 5,96 18,08 29,50 38,70 31.100 37.250 2,00

European series - double

catena rulli doppia tipo avio piastre dritte

numero CATOR ISO R606 PxL passo diam rullo largh interna diam perno altezza max piastra largh perno ribadito ingom perno carico di rottura minimo carico di rottura medio peso netto al metro passo trasvers
------------------ --------------- pollici P R L Dp Hi A2 B N N kg Tp
mm mm mm mm mm mm mm mm
206D AVIO C 08 B-2 1/2"X7,75 12,70 8,51 7,75 4,45 11,81 30,40 38,20 31.100 35.100 1,36 13,92
304/D AVIO C 10 B-2 5/8"X9,65 15,875 10,16 9,65 5,08 14,73 35,80 44,00 44.500 49.000 1,73 16,59
401/D AVIO C 12 B-2 3/4"X11,68 19,05 12,07 11,68 5,72 16,13 42,00 51,20 57.800 66.000 2,40 19,46
503/D AVIO C 16 B-2 1"X17,02 25,40 15,88 17,02 8,28 21,08 68,00 78,80 106.000 127.500 5,21 31,88
703/D AVIO C 20 B-2 1"1/4X19,56 31,75 19,05 19,56 10,19 26,42 78,50 90,70 170.000 190.000 6,73 36,45

● some types are avaible triple

Chain with plastic plates - Conveyance Protecting

Umberto Saccone Sat, 05/10/2014 - 10:00

Hollow pin chain

Hollow pin chain

catena a perni forati

execution pin - roller



execution pin - bush

EUROPEAN SERIES
number CATOR   pitch width inner diam roller diam hole

lenght pin

 tensile strenght weight number CATOR   pitch width inner diam roller diam hole

lenght pin

 tensile strenght weight
      b1 R d L1           b1 R d L1
    mm mm mm mm mm kg ca. kg/m     mm mm mm mm mm kg ca. kg/m
206/SF   12,70 7,80 8,51 4,40 16,1 1.080 0,6 10126-SS ● 12,70 7,80 8,51 4,50 16,3 1.030 0,6
206/SF-SS ● 12,70 7,80 8,51 4,40 17,0 800 0,6 10126   12,70 7,80 8,51 4,50 16,3 1.470 0,6
304/SF   15,875 9,50 10,16 5,10 18,7 1.470 1,1 304/SF-A   15,875 9,65 10,16 5,10 19,6 1.280 0,73
304/SF-SS ● 15,875 9,50 10,16 5,10 19,6 1.200 1,1 401/SF-A   19,05 11,70 12,07 5,80 22,7 1.280 0,9
401/SF   19,05 11,70 12,07 5,70 21,8 1.670 1,4

AMERICAN SERIES
401/SF SS ● 19,05 11,70 12,07 5,80 22,7 1.200 1,4 A1048   12,700 7,80 7,94 4,01 16,8 1.120 0,55
ASA 60/SF   19,05 12,70 11,90 6,00 25,3 2.500 1,5 A1058   15,875 9,50 10,16 5,13 20,5 1.920 0,95
503/SF   25,40 17,02 15,88 8,20 35,5 3.500 2,5 SSA1058 ● 15,875 9,50 10,16 5,13 20,5 1.275 0,95
503/SF-SS ● 25,40 17,02 15,88 8,30 36,1 2.000 2,5 A1068   19,05 12,70 11,90 6,05 29,6 2.650 1,33
702/SF   31,75 17,02 19,05 10,20 36,5 5.600 3,3 SSA1068 ● 19,05 12,70 11,90 6,05 29,6 1.865 1,33
  A1088   25,40 15,75 15,80 8,05 37,5 5.490 2,27
SSA1088 ● 25,40 15,75 15,88 8,05 37,5 2.450 2,27

AMERICAN SERIES – DOUBLE PITCH
C2048 * 25,40 7,95 7,94 4,01 17,0 1.080 0,46
C2058 * 31,75 9,53 10,16 5,13 20,4 1.770 0,75
C2068 * 38,10 12,70 11,91 6,05 24,8 2.650 1,38
C2088H * 50,80 15,88 15,88 7,97 34,4 5.500 1,9

execution pin - bush - roller

EUROPEAN SERIES



AMERICAN SERIES - DOUBLE PITCH
226PF D 12,70 7,75 8,51 3,05 3,08 1.980 1,18 C2049 * 25,40 7,95 15,88 4,01 16,8 1.080 0,76
136PF   15,875 9,50 10,16 3,20 18,2 1.300 0,9 C2059 * 31,75 9,53 19,05 5,13 20,4 1.770 0,93
140PF   19,05 11,70 12,07 3,20 21,7 1.850 1,12 C2069 * 38,10 12,70 22,23 6,05 24,8 2.650 1,78
140PF-1   19,05 11,70 12,07 4,20 21,7 1.200 1,07 C2089H * 50,80 15,88 28,58 7,97 34,4 5.500 3,33
147PF   25,40 17,02 15,88 5,00 33,9 3.620 2,44
SS147PF ● 25,40 17,02 15,88 5,00 33,9 2.550 2,46

● SS= stainless steel                                                *= straight plates                                           D = double chain
● some types are available with roller in plastic material
Umberto Saccone Sat, 05/10/2014 - 10:04

Conveyor chains for bends (type Side-bow)

Conveyor chains for bends (type Side-bow)

catena side bow

numero REGINA   passo diam rullo largh interna diam max perno altezza max piastra spessore (nominale) interna / esterna largh perno ribadito ingombro max raggio min. carico di rottura medio peso netto al metro giunto tipo
----------------------   P P R L Dp Hi s A1 B raggio N kg/m
mm pollici mm mm mm mm mm mm mm. mm
A35 SB □ 9,525 3/8" 5,08 4,77 3,19 9,05 1,27 12,50 17,00 254 8,04 0,30 25
A40 SB   12,7 1/2" 7,92 7,85 3,46 12,07 1,53 16,50 23,00 356 10,79 0,57 25
A50 SB   15,875 5/8" 10,16 9,53 4,37 13,95 2,00 20,60 28,00 406 20,60 0,98 25
C2050 SB ◊ 31,75 1"1/4 10,16 9,53 4,37 15,15 2,00 20,60 28,00 762 20,60 0,61 25
A60 SB   19,05 3/4" 11,91 12,57 5,09 18,08 2,30 25,58 33,00 508 27,17 1,41 25
SSC2060H SB ◊ 38,1 1"1/2 11,91 12,57 5,09 18,08 3,15 29,35 35,00 750 27,17 1,51 25
A80 SB   25,4 1" 15,88 15,75 7,14 24,13 3,15 33,50 40,00 711 59,84 2,40 25
147 SB   25,4 1" 15,88 17,02 7,85 21,08 3,82/3,02 34,60 43,00 1.260 53,95 2,62 25

□ = bush chain                                              ◊ = straight plates

numero Regina attacchments che si possono montare sulle
  maglie interne maglie esterne
A35SB A1 K1 M35 M1
A40SB A1 K1 M35 M1 A1 K1 M35 M1
A50SB A1 K1 M35 M1 A1 K1 M35 M1
C2050SB A1 K1 M35 M1
A60SB A1 K1 M35 M1
SSC2060HSB A1 K1 M35 M1 A2 K2 M35-2 M2
147SB M35 M1 M35-2 M2
A80SB A1 K1 M35 M1
Umberto Saccone Sat, 05/10/2014 - 10:07

Roller chain for accumulator conveyor / Fly - roller / Hold-up-conveyor chains

Roller chain for accumulator conveyor / Fly - roller / Hold-up-conveyor chains

Triple chain with central fly roller

catena a rulli trasporto accumulo fly roller 1

numero CATOR passo diametro rullo larghezza interna diametro max perno altezza max piastra passo trasversale ingombro max diametro rullo folle larghezza rullo folle carico medio di rottura peso netto al metro
  P Dr W Dp Hi Tp A R Lr kg kg/mt
mm mm mm mm mm mm mm. mm mm kg
103/T/AC 9,525 6,35 5,72 3,28 8,50 10,24 34,00 15,00 9,00 1.900 1,45
206/T/AC 12,70 8,51 7,75 4,44 11,80 13,92 45,00 17,00 13,50 3.600 2,55
304/T/AC 15,875 10,16 9,65 5,08 14,73 16,59 54,00 23,00 16,30 5.000 3,55
401/T/AC 19,05 12,07 11,68 5,72 16,13 19,46 62,00 28,00 17,50 6.000 4,75
503/T/AC 25,40 15,88 17,02 8,28 21,08 31,88 99,00 35,00 29,80 12.000 10,35
703/T/AC 31,75 19,05 19,60 10,19 26,05 36,45 113,00 40,00 45,00 18.000 13,95
904/T/AC 38,10 25,40 25,40 14,63 35,80 48,36 152,00 45,00 47,00 29.000
  • alcuni tipi in esecuzione quadrupla
  • alcuni tipi sono fornibili con inserto antifortunistica
  • alcuni tipi sono fornibili con rullo folle in materiale plastico

Triple chain with one lateral fly roller

catena a rulli trasporto accumulo fly roller 2



catena a rulli trasporto accumulo fly roller 3

numero CATOR passo diametro rullo larghezza interna altezza max piastra scartamento ingombro max diametro rullo folle carico medio di rottura peso netto al metro
  P Dr W Hp E I R kg kg/mt
mm mm mm mm mm mm. mm kg
309 RE 9,525 6,35 5,72 8,30 10,24 34,00 9,00 2.600 1,80
328 RE 12,70 8,51 7,75 11,80 13,92 47,00 12,50 5.300 2,60
337 RE 15,875 10,16 9,65 14,00 16,59 55,00 15,00 7.500 3,40
352 RE 19,05 12,07 11,68 17,00 19,46 64,00 18,00 9.000 4,50
360 RE 25,40 15,88 17,02 23,00 31,88 103,00 22,00 12.000 7,30
  • anche in versione doppia con rullo folle laterale
  • alcuni tipi sono fornibili con inserto antifortunistica

Quadrplex chain with two fly rollerscatena a rulli trasporto accumulo fly roller 4

catena a rulli trasporto accumulo fly roller 5

numero CATOR passo diametro rullo larghezza interna altezza max piastra scartamento ingombro max diametro rullo folle diametro rullo folle carico medio di rottura peso netto al metro
  P Dr L Hp E I R Rl kg kg/mt
mm mm mm mm mm mm. mm mm kg
428 TC.11 12,70 8,51 7,75 11,80 13,92 64,00 17,00 14,00 5.300 3,70
452 TC.10 19,05 12,07 11,68 17,00   84,00 28,00 18,00 9.000 1,80

● anche in altre composizioni e versioni

Simple chain with lateral and central fly rollers

catena a rulli trasporto accumulo fly roller 6

numero CATOR passo diametro rullo larghezza interna altezza max piastra scartamento ingombro max diametro rullo folle carico medio di rottura peso netto al metro
  P Dr L Hp E I R kg kg/mt
mm mm mm mm mm mm. mm kg
152 TC 19,05 12,07 11,68 17,00 31,00 48,50 24,00 3.300 3,10

● anche in altre composizioni e versioni

Type Cator CS285

catena a rulli trasporto accumulo fly roller 7

Type Cator CS276

catena a rulli trasporto accumulo fly roller 8

Double chain with two lateral fly rollers

catena a rulli trasporto accumulo fly roller 9

numero CATOR passo diametro rullo larghezza interna altezza max piastra scartamento ingombro max estensione giunto diametro rullo folle superficie di lavoro
  P Dr L Hp E Le G R mm2
mm mm mm mm mm mm. mm mm
209 RE 9,525 6,35 5,72 8,50 10,24 33,60 1,50 9,00 56
228 RE 12,70 8,51 7,78 11,80 13,92 44,60 1,70 12,30 100
237 RE 15,875 10,16 9,65 14,70 16,59 53,20 2,00 15,00 137
252 RE 19,05 12,07 11,68 17,00 19,46 62,10 2,20 18,00 178
260 RE 25,40 15,88 17,02 23,00 31,88 99,00 3,50 22,00 420
Umberto Saccone Sat, 05/10/2014 - 10:11

Gripper chains

Gripper chains
codice Cator materiale catena materiale morsetto passo larghezza interna diametro rullo forza morsetto tipologia morsetto
mm mm mm N
126TFK NC SS 12,7 7,75 8,51 50 TFK
SS126TFK SS SS 12,7 7,75 8,51 50 TFK
126TFNC/055 NC SS 12,7 7,75 8,51 85 TF
SS126TF/019 SS SS 12,7 7,75 8,51 85 TF
126TFO/P003 NC SS 12,7 7,75 8,51 60 TFO (sinistra)
126TF0/P004 NC SS 12,7 7,75 8,51 60 TFO (destra)
SS126TFO/000 SS SS 12,7 7,75 8,51 60 TFO (sinistra)
SS126TFO/001 SS SS 12,7 7,75 8,51 60 TFO (destra)
08B1AF NC SS 12,7 7,75 8,51 75 AF
08B1AFAUTO NC AUTO SS 12,7 7,75 8,51 75 AF
0BB1AFSS SS SS 12,7 7,75 8,51 75 AF
08B1BF NC SS 12,7 7,75 8,51 80 BF
08B1BFAUTO NC AUTO SS 12,7 7,75 8,51 80 BF
08B1BFSS SS SS 12,7 7,75 8,51 80 BF
08B1CF NC SS 12,7 7,75 8,51 60 CF
08B1CFAUTO NC AUTO SS 12,7 7,75 8,51 60 CF
08B1CFSS SS SS 12,7 7,75 8,51 60 CF
136TFK NC SS 15,875 9,65 10,16 55 TFK
SS136TFK SS SS 15,875 9,65 10,16 55 TFK
136TFKQ NC SS 15,875 9,65 10,16 55 TFK
SS136TFKQ SS SS 15,875 9,65 10,16 55 TFK
10B1BF NC SS 15,875 9,65 10,16 80 BF
10B1BFAUTO NC AUTO SS 15,875 9,65 10,16 80 BF
10B1BFSS SS SS 15,875 9,65 10,16 80 BF
10B1DF NC SS 15,875 9,65 10,16 60 DF
10B1DFAUTO NC AUTO SS 15,875 9,65 10,16 60 DF
10B1DFSS SS SS 15,875 9,65 10,16 60 DF
12B1EF NC SS 19,05 11,68 11,9 60 EF
12B1EFAUTO NC AUTO SS 19,05 11,68 11,9 60 EF
12B1EFSS SS SS 19,05 11,68 11,9 60 EF

NC = nickel plated
NC AUTO = nickel plated autolube
SS = stainless steel chain

le catene possono essere fornite con la pre-lubrificazione “a cera” (ciò garantisce una maggiore durata ed è adatta all’impiego alimentare)

TIPO CATOR "AF" ( STANDARD)

TIPO CATOR "BF" ( OSCILLATORY )

TIPO CATOR "CF" ( HORIZONTAL )

TIPO CATOR "DF" ( BUTTON )

TIPO CATOR "EF"





Umberto Saccone Thu, 05/04/2023 - 07:58

Roller chain with vulcanized elastomer profiles for brittle articles - 8000 chain series for easy fitting of attachments

Roller chain with vulcanized elastomer profiles for brittle articles - 8000 chain series for easy fitting of attachments
ROLLER CHAIN WITH ELASTOMER PROFILES
type n. 1 type n. 2
number Cator   pitch inner width diameter roller attachments type plate tipo cavallotto
P W R B d dg F G
mm mm mm mm mm mm mm mm
AG 121 simplex 9,53 5,72 6,35 17,55 1,03 2,5 9 9,05 sagomate 1
C121 – 150 simplex 9,53 5,72 6,35 17,55 1,03 2,5 9 9,05 straight 1
CG 226 double 12,7 7,75 8,51 24,1 1,4 4 12,4 28,4 sagomate 2
08B G2 double 12,7 7,75 8,51 24,2 1,5   12,3 28,4 sagomate 2
AG 126 simplex 12,7 7,75 8,51 23,2 1,4 3 11,4 12,85 sagomate 1
08B G1 simplex 12,7 7,75 8,51 24,2 1,6   12,3 14,6 sagomate 2
AG 135 simplex 15,88 6,48 10,16 28,8 1,53 2,3 12,6 13 sagomate 1
10A G1 simplex 15,88 9,4 10,16 31 1,6   17 17,5 sagomate 2
CG 236 double 15,88 9,65 10,16 29,5 2 4 14 34,34 sagomate 2
10B G2 double 15,88 9,65 10,16 30 1,5   17 33,3 sagomate 2
10B G1 simplex 15,88 9,65 10,16 30 1,6   17 16,8 sagomate 2
12B G2 double 19,05 11,68 12,07 36 1,85   16 39,1 sagomate 2
12B G1 simplex 19,05 11,68 12,07 36 1,85   21 19,6 sagomate 2
12A G1 simplex 19,05 12,57 11,91 37,1 1,85   21 21,4 sagomate 2
12A F1 G1 simplex 19,05 17 11,91 36 1,85   16 26 sagomate 2
16A G2 double 25,4 15,75 15,88 46 2,42   20 57,2 sagomate 2
16A G1 simplex 25,4 15,75 15,88 46 2,42   20 27,5 sagomate 2
16B G1 simplex 25,4 17,02 15,88 49 1,6   21,4 29,1 sagomate 2
20A G1 simplex 31,75 18,9 19,05 57,6 3,1   28 34 sagomate 2
20B G1 simplex 31,75 19,56 19,05 57 3,5   27 36 sagomate 2
24B G1 simplex 38,1 25,4 25,4 72,6 4,5   34 47 sagomate 2

some types available with straight plates

available other types

ROLLER CHAIN WITH "U" TYPE ATTACHMENTS WITHOUT ELASTOMER PROFILES
type n. 1 type n. 2
number Cator   pitch inner width diameter roller attachments     n° bore bore position
P W R B d F G m1 m2 C
mm mm mm mm mm mm mm mm mm mm
SG 226 double 12,7 7,75 8,51 24,1 1,4 8,4 28,4 12,5 12 4,5 2 1
08B U2 double 12,7 7,75 8,51 24,2 1,5 8,3 28,4 12,7   4 4 1
08B U2F9 double 12,7 7,75 8,51 26 1,5 8,3 28,4 12,7   4 4 2
08B U2F2 double 12,7 7,75 8,51 24,2 1,5 8,3 28,4 12,7 17,5 3,3 2 2
08B U1 simplex 12,7 7,75 8,51 24,2 1,6 8,3 14,6 12,7   4 4 2
10A U2F1 double 15,88 9,53 10,16 29 2,03 12 36,5 15,88 17,5 3,3 2 2
SG 236 double 15,88 9,65 10,16 29,5 2 10 34,34 15,8 14 4,04 2 1
10B U2 double 15,88 9,65 10,16 30 1,5 11,3 33,3 15,88   5 4 2
10B U1 simplex 15,88 9,65 10,16 30 1,6 11,3 16,8 15,88   5 4 2
10B U1F1 simplex 15,88 9,65 10,16 30     16,8 15,88   M5 2 2
10B U1F7 simplex 15,88 9,65 10,16 30     16,8 15,88     2 2
12B U2 double 19,05 11,68 12,07 36 1,85 12 39,1 19,05   5 4 2
12B U2F7 double 19,05 11,68 12,07 36 1,85 13,2 38,9 19,05 17,5 3,3 2 2
12B U1 simplex 19,05 11,68 12,07 36 1,85 13 19,6 19,05   5 4 2
12B U1F10 simplex 19,05 11,68 12,07 36     19,6 19,05   M5 2 2
16A U1 simplex 25,4 15,75 15,88 46 2,42 16 27,5 25,4   7 4 2
16A U1F2 simplex 25,4 15,75 15,88 49,5     27,3 25,4   M6 2 2
16B U2 double 25,4 17,02 15,88 49 1,6 16,2 60,93 25,4     4 2
16B U1 simplex 25,4 17,02 15,88 49 1,6 15,4 29,05 25,4   6 4 2
16B U1F3 simplex 25,4 17,02 15,88 49,5     30,3 25,4   M6 2 2
16B U1F4 simplex 25,4 17,02 15,88 47,8     29,8 25,4   M5 2 2
16B U1F7 simplex 25,4 17,02 15,88 49,5     27,3 25,4   M6 2 2
20B U1 simplex
 		 31,75 19,56 19,05 57 3,5 21 36 31,75     4 2
20B F2   31,75 19,56 19,05 57 3,5 21 36 31,75   8 4 2
24B U1 simplex 38,1 25,4 25,4 72,6 4,5 28 47 38,1   10 4 2
24B U1F4 simplex 38,1 25,4 25,4 72,6     47 38,1     2 2
C 24B U1 simplex 38,1 25,4 25,4 72,6     47 38,1   10 2 2
24B U1F4 simplex 38,1 25,4 25,4 72,6 4,5 28 47 38,1 17,5 3,3 2 2

some types available with straight plates

available other types

type A type B type C
type D type E type F



8000 chain series for easy fitting of attachments without rubber (SG) and with rubber CG)

numero REGINA Riferimento ISO R606 passo diametro rullo larghezza interna fornibile l'apposito smontacatene       Tipo 5
    P P R L smonta catene per catena montaggio facile serie 8000 regina
mm pollici mm mm
8126 08 B-1 12,7 1/2" 8,51 7,75
8136 10 B-1 15,875 5/8" 10,16 9,65
8140 12 B-1 19,05 3/4" 12,07 11,68

● fornibili con altri passi

Tipo 8126

catena montaggio facile regina serie 8000 1catena montaggio facile serie 8000 regina

Tipo 8136

catena regina montaggio facile seri 8000 7catena montaggio facile serie 8000 regina 5

Tipo 8140

catena regina serie 8000 montaggio facile 99catena regina montaggio facile serie 8000 regina 44

Umberto Saccone Tue, 05/13/2014 - 16:08

Roller chain douple pitch, DIN 8181 BS 4687 ISO 1275

Roller chain douple pitch, DIN 8181 BS 4687 ISO 1275

catena rulli passo lungo

European series - UNI

numero CATOR   Riferimento ISO R606 passo diametro rullo larghezza interna diametro max perno altezza max piastra larghezza perno ribadito ingombro max carico di rottura medio peso netto al metro parti staccate standard
      P R L Dp Hi A1 B kg kg giunto falsa
mm mm mm mm mm mm mm.
500/206 2126 208 B 25,40 8,51 7,75 4,44 11,81 16,50 24,30 1.900 0,52 25 13-30
700/304 2136 210 B 31,75 10,16 9,65 5,08 14,73 19,30 27,50 2.500 0,58 25 13-30
900/401 540 212 B 38,10 12,07 11,68 5,72 16,13 22,50 31,70 3.000 0,76 25 13
1200/503 547 216 B 50,80 15,88 17,02 8,28 21,08 36,00 46,80 6.000 1,69 25 13
1400/703 552 220 B 63,50 19,05 19,56 10,15 26,42 42,00 54,20 8.300 2,29 25 13
1500/904 557 224 B 76,20 25,40 25,40 14,55 33,40 53,40 66,60 14.500 4,40 25 13
1600/1104 562 228 B 88,90 27,94 30,99 15,85 37,08 65,10 79,90 19.000 5,58 25 13
1700/1201 565 232 B 101,60 29,21 30,99 17,75 42,29 66,00 81,80 23.000 5,72 25 13

American series – ASA

numero CATOR   Riferimento ISO R606 passo diametro rullo larghezza interna diametro max perno altezza max piastra larghezza perno ribadito ingombro max carico di rottura medio peso netto al metro parti staccate standard
                        giunto falsa
500/203 2040 208 A 25,40 7,95 7,95 3,96 12,07 16,50 24,30 1.750 0,49 25-26 13-30
  2050 210 A 31,75 10,16 9,53 5,08 15,09 20,40 28,60 2.650 0,65 25 13-30
  2060 212 A 38,10 11,91 12,70 5,94 18,08 26,00 35,20 3.800 1,00 25 13
  2060H - 38,10 11,91 12,70 5,94 18,08 29,50 38,70 3.800 1,26 25 13
  2080 216 A 50,80 15,88 15,88 7,92 24,13 33,10 43,90 6.600 1,73 25 13
  2080H - 50,80 15,88 15,88 7,92 24,13 36,50 47,30 6.600 1,96 25 13
  2100 220 A 63,50 19,05 19,05 9,53 30,18 39,90 52,10 10.800 2,88 25 13
  2100H - 63,50 19,05 19,05 9,53 30,18 44,00 56,20 10.800 3,30 25 13
  2120 224 A 76,20 22,23 25,40 11,10 36,20 50,30 63,50 15.400 4,30 25 13
  2120H - 76,20 22,23 25,40 11,10 36,20 54,00 67,20 15.400 4,85 25 13

American series – ASA (straight sideplates)

numero CATOR       passo diametro rullo larghezza interna diametro max perno altezza max piastra larghezza perno ribadito ingombro max carico di rottura medio peso netto al metro parti staccate standard
                          giunto falsa
  C2040   C208AS 25,40 7,95 7,95 3,96 12,10 16,50 24,30 1.750 0,50 25-26 13
  C2042 * C208AL 25,40 15,88 7,95 3,96 12,10 16,50 24,30 1.750 0,86 25-26 13
  C2050   C210AL 31,75 10,16 9,53 5,08 15,10 20,40 28,60 2.650 0,85 25 13
  C2052 * C210AL 31,75 19,05 9,53 5,08 15,10 20,40 28,60 2.650 1,34 25 13
C2050HV C2050H ◊   31,75 10,16 9,53 5,08 15,10 21,70 29,90 2.800 0,90 25 13
  C2052H ◊ - 31,75 19,05 9,53 5,08 15,10 21,70 29,90 2.800 1,39 25 13
  C2060H ○ - 38,10 11,91 12,70 5,94 18,00 29,20 38,70 3.800 1,49 25 13
§ C2060HV ○ - 38,10 11,91 12,70 5,94 18,00 29,20 38,70 3.800 1,49 25 13
  C2062H ○* - 38,10 22,23 12,70 5,94 18,00 29,20 38,70 3.800 2,20 25 13
  C2080H ○ - 50,80 15,88 15,88 7,92 22,20 36,50 47,30 6.600 2,38 25 13
  C2082H ○* - 50,80 28,58 15,88 7,92 22,20 36,50 47,30 6.600 3,42 25 13
  C2100H ○ - 63,50 19,05 19,05 9,53 29,50 43,60 56,20 10.900 3,71 25 13
  C2102H ○ - 63,50 39,67 19,05 9,53 29,50 43,60 56,20 10.900 5,94 25 13
  C2120H ○ - 76,20 22,23 25,40 11,10 36,00 53,80 67,20 15.400 5,35 25 13
  C2122H ○ - 76,20 44,45 25,40 11,10 36,00 53,80 67,20 15.400 8,47 25 13
◊ chain with thicker sideplates and a central hole diam. mm. 7 on each sideplate ○ catena con perni copigliati, a richiesta
* fornibile a richiesta con rulli in resina acetalica § chain with a central hole diam. mm 8,2

● some types are avaible with roller in plastic material

Umberto Saccone Sat, 05/10/2014 - 10:18

Attachments for roller chain double pitch

Attachments for roller chain double pitch

TYPE A1 – K1 (horizontal attachments with 1 hole)

attacchi per catena a passo lungoattacchi per catena passo lungo 2

per catena numero passo           ingombro max   sovrappeso unitario approx.
  P a b c d d1 e f attacco A1 attacco K1
mm mm mm mm mm mm mm. mm kg kg
2126 25,40 8,90 19,00 4,30 1,40 1,63 14,10 18,60 0,002 0,004
2136 31,75 7,70 18,00 5,00 1,63 1,63 29,00 36,00 0,007 0,014
C2040 25,40 9,10 19,00 3,20 1,53 1,53 12,70 19,10 0,002 0,004
C2042 25,40 9,10 19,00 3,20 1,53 1,53 12,70 19,10 0,002 0,004
C2050 31,75 11,10 25,40 5,20 2,03 2,03 15,90 24,20 0,007 0,014
C2052 31,75 11,10 25,40 5,20 2,03 2,03 15,90 24,20 0,007 0,014
C2060H 38,10 14,70 28,00 5,60 3,25 3,25 21,40 30,20 0,016 0,032
C2062H 38,10 14,70 28,00 5,60 3,25 3,25 21,40 30,20 0,016 0,032
C2080H 50,80 19,00 38,00 6,80 4,00 4,00 27,80 39,30 0,024 0,048
C2082H 50,80 19,00 38,00 6,80 4,00 4,00 27,80 39,30 0,024 0,048
C2100H 63,50 23,40 47,50 8,80 4,80 4,80 33,30 49,20 0,042 0,084
C2102H 63,50 23,40 47,50 8,80 4,80 4,80 33,30 49,20 0,042 0,084
C2120H 76,20 27,80 57,00 11,00 5,65 5,65 39,70 59,20 0,046 0,092
C2122H 76,20 27,80 57,00 11,00 5,65 5,65 39,70 59,20 0,046 0,092

TYPE M35 – M1 (vertical attachments with 1 hole)

attacchi per catena passo lungo 4

per catena numero passo             sovrappeso unitario approx.
  P b c d d1 e f attacco M35 attacco M1
mm mm mm mm mm mm. mm kg kg
C2040 25,40 19,00 5,20 1,53 1,53 11,10 19,50 0,002 0,004
C2042 25,40 19,00 5,20 1,53 1,53 11,10 19,50 0,002 0,004
C2050 31,75 25,40 6,40 2,03 2,03 14,30 24,60 0,007 0,014
C2052 31,75 25,40 6,40 2,03 2,03 14,30 24,60 0,007 0,014
C2060H 38,10 28,00 8,80 3,25 3,25 17,50 30,00 0,016 0,032
C2062H 38,10 28,00 8,80 3,25 3,25 17,50 30,00 0,016 0,032
C2080H 50,80 38,00 11,00 4,00 4,00 22,20 39,70 0,024 0,048
C2082H 50,80 38,00 11,00 4,00 4,00 22,20 39,70 0,024 0,048
C2100H 63,50 47,50 13,10 4,80 4,80 28,60 50,00 0,042 0,084
C2102H 63,50 47,50 13,10 4,80 4,80 28,60 50,00 0,042 0,084
C2120H 76,20 57,00 15,00 5,65 5,65 33,30 58,90 0,046 0,092
C2122H 76,20 57,00 15,00 5,65 5,65 33,30 58,90 0,046 0,092

TYPE A2-K2 (horizontal attachments with 2 holes)

attacchi per catena passo lungo 8

per catena numero passo                 sovrappeso unitario approx.
  P a b c d d1 e f m attacco A2 attacco K2
mm mm mm mm mm mm mm. mm mm kg kg
2126 25,40 8,90 38,10 5,50 1,40 1,63 12,70 20,60 25,40 0,002 0,004
C2040 25,40 9,10 19,00 3,20 1,53 1,53 12,70 19,10 9,50 0,002 0,004
C2042 25,40 9,10 19,00 3,20 1,53 1,53 12,70 19,10 9,50 0,002 0,004
C2050 31,75 11,10 25,40 5,20 2,03 2,03 15,90 24,20 11,90 0,007 0,014
C2052 31,75 11,10 25,40 5,20 2,03 2,03 15,90 24,20 11,90 0,007 0,014
C2060H 38,10 14,70 28,00 5,60 3,25 3,25 21,40 30,20 14,30 0,016 0,032
C2062H 38,10 14,70 28,00 5,60 3,25 3,25 21,40 30,20 14,30 0,016 0,032
C2080H 50,80 19,00 38,00 6,80 4,00 4,00 27,80 39,30 19,00 0,024 0,048
C2082H 50,80 19,00 38,00 6,80 4,00 4,00 27,80 39,30 19,00 0,024 0,048
C2100H 63,50 23,40 47,50 8,80 4,80 4,80 33,30 49,20 23,80 0,042 0,084
C2102H 63,50 23,40 47,50 8,80 4,80 4,80 33,30 49,20 23,80 0,042 0,084
C2120H 76,20 27,80 57,00 11,00 5,65 5,65 39,70 59,20 28,60 0,046 0,092
C2122H 76,20 27,80 57,00 11,00 5,65 5,65 39,70 59,20 28,60 0,046 0,092

TYPE M35/2-M2 (vertical attachments with 2 holes)

attacchi per catena passo lungo 89

per catena numero passo               sovrappeso unitario approx.
  P b c d d1 e f m attacco M35/2 attacco M2
mm mm mm mm mm mm. mm mm kg kg
C2040 25,40 19,00 3,20 1,53 1,53 13,50 19,50 9,50 0,002 0,004
C2042 25,40 19,00 3,20 1,53 1,53 13,50 19,50 9,50 0,002 0,004
C2050 31,75 25,40 5,20 2,03 2,03 15,90 24,60 11,90 0,007 0,014
C2052 31,75 25,40 5,20 2,03 2,03 15,90 24,60 11,90 0,007 0,014
C2060H 38,10 28,00 5,60 3,25 3,25 19,10 30,00 14,30 0,016 0,032
C2062H 38,10 28,00 5,60 3,25 3,25 19,10 30,00 14,30 0,016 0,032
C2080H 50,80 38,00 6,80 4,00 4,00 25,40 39,70 19,00 0,024 0,048
C2082H 50,80 38,00 6,80 4,00 4,00 25,40 39,70 19,00 0,024 0,048
C2100H 63,50 47,50 8,60 4,80 4,80 31,80 50,00 23,80 0,042 0,084
C2102H 63,50 47,50 8,60 4,80 4,80 31,80 50,00 23,80 0,042 0,084
C2120H 76,20 57,00 11,00 5,65 5,65 37,30 59,00 28,60 0,046 0,092
C2122H 76,20 57,00 11,00 5,65 5,65 37,30 59,00 28,60 0,046 0,092

TYPE D1 (chain with extended pins)

perni sporgenti catena passo lungo

per catena numero passo diametro max perno     sovrappeso unitario approx.     per catena numero passo diametro max perno     sovrappeso unitario approx.
  P r t u D1       P r t u D1
mm mm mm mm mm     mm mm mm mm mm
C2040 25,40 3,96 16,70 9,50 0,001     C2062H 38,10 5,94 27,80 14,60 0,003
C2042 25,40 3,96 16,70 9,50 0,001     C2080H 50,80 7,92 35,30 19,00 0,014
C2050 31,75 5,08 21,00 11,90 0,002     C2082H 50,80 7,92 35,30 19,00 0,014
C2052 31,75 5,08 21,00 11,90 0,002     C2100H 63,50 9,53 43,40 23,80 0,019
C2050H 31,75 5,08 21,80 11,90 0,002     C2102H 63,50 9,53 43,40 23,80 0,019
C2052H 31,75 5,08 21,80 11,90 0,002     C2120H 76,20 11,10 52,40 28,60 0,032
C2060H 38,10 5,94 27,80 14,60 0,003     C2122H 76,20 11,10 52,40 28,60 0,032
Umberto Saccone Sat, 05/10/2014 - 10:21

Roller chain with angle attachments DIN 8187

Roller chain with angle attachments DIN 8187

attacchi per catena rulli 1

tipo REGINA

numero CATOR ISO R606 passo diametro rullo larghezza interna   carico rottura
--------------------- ----------- P R L hw1 hw2 X1 X2 Z1 Z2 d1 d2 I1 I2 m minimo
mm mm mm mm mm mm mm mm mm mm mm mm mm mm kg. ca.
103/OR – 121 06 B-1 9,525 6,35 5,72 6,50 6,50 9,50 9,50 27,00 27,00 3,50 3,50 8,00 17,50 9,50 980
206/OR – 126 08 B-1 12,70 8,51 7,75 8,40 8,40 14,10 14,10 37,20 37,20 4,30 4,30 9,50 23,20 12,70 1.860
304/OR – 136 10 B-1 15,875 10,16 9,65 10,40 10,40 15,90 15,90 47,60 47,60 5,20 5,20 14,10 28,80 15,90 2.450
401/OR – 140 12 B-1 19,05 12,07 11,68 12,00 12,00 17,50 17,50 51,60 63,20 5,60 5,60 16,00 35,00 19,00 3.300
503/OR – 147 16 B-1 25,40 15,88 17,02 15,90 15,90 25,40 25,40 72,60 77,60 6,80 6,80 19,00 46,00 25,40 6.335
703/OR – 152 20 B-1 31,75 19,05 19,56 19,85   31,75   85,70   8,40   25,25     9.850

tipo Arnold & Stolzemberg
103/OR – AS 06 B-1 9,525 6,35 5,72 6,70 6,70 9,80 9,80 28,50 28,50 3,20 3,20 8,00 17,60 9,50 980
206/OR – AS 08 B-1 12,70 8,51 7,75 8,50 8,50 13,80 13,80 41,90 41,90 4,30 4,30 11,00 24,40 12,70 1860
304/OR – AS 10 B-1 15,875 10,16 9,65 10,50 10,50 15,80 15,80 48,50 48,50 5,30 5,30 14,00 29,90 15,90 2450
401/OR – AS 12 B-1 19,05 12,07 11,68 12,20 12,20 17,60 17,60 54,60 54,60 6,40 6,40 18,00 35,60 19,00 3300
503/OR – AS 16 B-1 25,40 15,88 17,02 17,00 17,00 29,00 29,00 83,80 83,80 8,40 8,40 23,80 46,00 25,40 6335
703/OR – AS 20 B-1 31,75 19,05 19,56 21,00 21,00 34,50 34,50 98,70 98,70 10,50 10,50 30,00 57,00 31,70 9850
904/OR – AS 24 B-1 38,10 25,40 25,40 28,00 28,00 44,00 44,00 124,70 124,70 10,50 10,50 36,00 71,80 38,10 17.000
  • le quote delle alette non sono impegnative
  • si possono fornire catene a rulli ASA con alette
  • si possono fornire catene a rulli UNI e ASA con alette con altre misure
  • si possono fornire catene a rulli in acciaio inox
  • si possono fornire catene a rulli con O-ring
Umberto Saccone Sat, 05/10/2014 - 14:12

Roller chain with vertical attachments DIN 8187

Roller chain with vertical attachments DIN 8187

attacchi verticali per catena rulli

tipo REGINA

numero CATOR ISO R606 passo diam. rullo largh. interna   spessore esterna spessore interna carico rottura
--------------------- ---------- P R L h1 h2 k1 k2 I1 I2 d1 d2 M s s kg. ca.
mm mm mm mm mm mm mm mm mm mm mm mm mm mm
103/VE – 121 06 B-1 9,525 6,35 5,72 9,50   13,50   8,00   3,50     1,03 1,30 980
206/VE – 126 08 B-1 12,70 8,51 7,75 14,10 14,10 19,20 19,20 9,50 23,20 4,30 4,30 12,70 1,40 1,63 1.860
304/VE – 136 10 B-1 15,875 10,16 9,65 15,90 15,90 23,70 23,70 14,10 28,80 5,20 5,20 15,90 1,63 1,63 2.450
401/VE – 140 12 B-1 19,05 12,07 11,68 17,90 17,90 26,20 32,00 16,00 35,00 5,60 5,60 19,00 1,80 1,80 3.300
503/VE – 147 16 B-1 25,40 15,88 17,02 26,00 26,00 35,00 36,80 19,00 46,00 6,80 6,80 25,40 3,00 4,00 6.335
703/VE – 152 20 B-1 31,75 19,05 19,56 31,75   42,00   25,25   8,40     3,35 4,00 9.850

tipo Arnold & Stolzemberg
103/VE – AS 06 B-1 9,525 6,35 5,72 10,20 10,20 14,50 14,50 8,00 17,60 3,20 3,20 9,50 1,00 1,25 980
206/VE – AS 08 B-1 12,70 8,51 7,75 13,70 13,70 20,80 20,80 11,00 24,40 4,30 4,30 12,70 1,51 1,51 1.860
304/VE – AS 10 B-1 15,875 10,16 9,65 16,20 16,20 24,00 24,00 14,00 29,90 5,30 5,30 15,80 1,51 1,51 2.450
401/VE – AS 12 B-1 19,05 12,07 11,68 18,20 18,20 28,10 28,10 18,00 35,60 6,40 6,40 19,00 1,76 1,76 3300
503/VE – AS 16 B-1 25,40 15,88 17,02 27,20 27,20 40,00 40,00 23,80 46,00 8,40 8,40 25,40 3,00 3,70 6335
703/VE – AS 20 B-1 31,75 19,05 19,56 33,00 33,00 47,50 47,50 30,00 57,00 10,50 10,50 31,70 4,10 4,40 9850
904/VE – AS 24 B-1 38,10 25,40 25,40 42,70 42,70 61,50 61,50 36,00 71,80 10,50 10,50 38,10 5,00 5,40 17.000
  • le quote delle alette non sono impegnative
  • si possono fornire catene a rulli UNI e ASA con alette con altre misure
  • si possono fornire catene a rulli ASA con alette
  • si possono fornire catene a rulli in acciaio inox
  • si possono fornire catene a rulli con O-ring
Umberto Saccone Sat, 05/10/2014 - 14:24

Roller chain with type shap / sharp / wing / "V" / saw / pusher / tower / trapezoid / irregular

Roller chain with type shap / sharp / wing / "V" / saw / pusher / tower / trapezoid / irregular

catena rulli attacchi a puntacatena rulli attacchi a punta 4

numero CATOR ISO R606 P x L passo diam rullo largh interna altezza max piastra altezza aletta passo aletta scartamento ingombro max superficie di lavoro carico di rottura medio peso netto al metro
--------------- ---------- pollici P R L Hp Ha Pa E mm mm2 kg kg/m
mm mm mm mm mm mm mm.
128 AP simplex 08 B-1 1/2"X7,75 12,70 8,51 7,75 11,80 15,00 25,40 - 18,50 50,00 1.900 0,75
228 AP double 08 B-2 1/2"X7,75 12,70 8,51 7,75 11,80 15,00 25,40 13,92 32,50 100,00 3.600 1,42
328 AP triple 08 B-3 1/2"X7,75 12,70 8,51 7,75 11,80 15,00 25,40 13,92 47,00 150,00 5.300 2,11
● fornibili anche con dente inclinato
● avaible with others pitch

Thermoforming sticker chains - Roller chain with tip shaped plates

chain (ISO R606) P x L pitch diameter roller inside width
    P R L
pollici mm mm mm
08 B-2 1/2"X7,75 12,70 8,51 7,75
08 A-1 1/2"X7,85 12,70 7,92 7,85
10 A-1 5/8"X9,65 15,88 10,16 9,65

Attachment shape options






standard coined deep link asymmetric chisel

guide options
GUIDED ON CHAIN ROLLERS

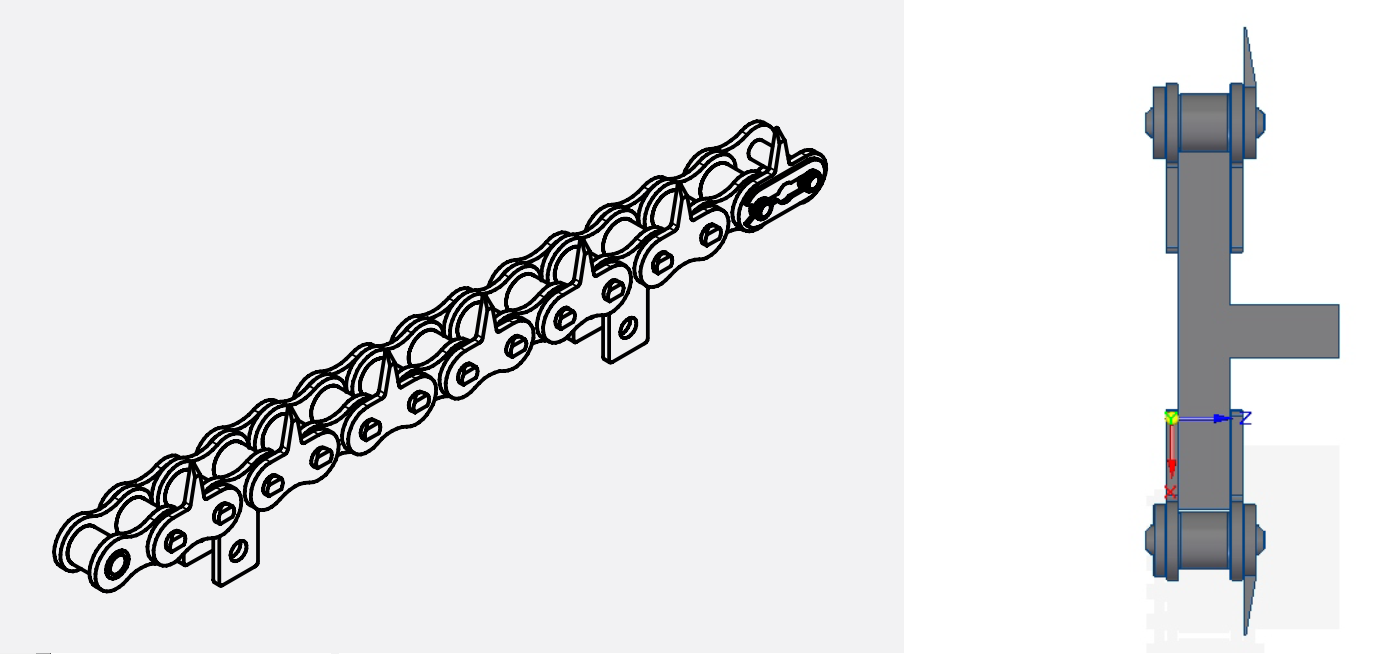

GUIDED ON SADDLE
GUIDED ON EXTENDED PIN
GUIDED ON SINGLE OUTBOARD ROLLER
GUIDED ON DOUBLE OUTBOARD ROLLER



some types of attachments available (for example):

saw sharp (wood processing and forestry industries and sawmills)

catena rulli attacco a seghetto

wing

 catena rulli attacchi ad ala

 "V" ( with prisma - links )

 catena rulli attacchi a v

trapezoid

 catena rulli attacchi trapezio

pusher

 catena rulli attacchi spintore

tower

 catena rulli attacchi a torre
Umberto Saccone Tue, 05/13/2014 - 19:21

Roller chain with extended pins

Roller chain with extended pins

 catena rulli perni sporgenti

numero CATOR Riferimento ISO R606 P x L passo diam rullo largh int diam. perno sporgente standard double pins standard triple pins
    pollici P R b1 d2 L V L V
mm mm mm mm mm mm mm. mm
103/S/PS 06 B-1 3/8"X5,7 9,525 6,35 5,70 3,28 22,70 11,00 33,00 21,30
206/S/PS 08 B-1 1/2"X7,75 12,70 8,51 7,75 4,45 30,40 14,90 44,30 28,80
304/S/PS 10 B-1 5/8"X9,65 15,875 10,16 9,65 5,08 35,40 17,70 52,00 34,30
401/S/PS 12 B-1 3/4"X11,7 19,05 12,07 11,70 5,72 41,40 20,70 60,90 40,20
503/S/PS 16 B-1 1"X17,02 25,40 15,88 17,02 8,28 66,80 33,80 98,70 65,40
703/S/PS 20 B-1 1"1/4X19,6 31,75 19,05 19,60 10,19 77,90 38,80 114,40 74,80
904/S/PS 24 B-1 1"1/2X25,4 38,10 25,40 25,40 14,63 101,00 50,40 149,40 98,80
  • tali catene si possono fornire con perni sporgenti dai due lati
  • a richiesta si possono fornire con altre dimensioni di perno
  • a richiesta si può posizionare il perno sporgente a passi alternati
  • a richiesta si possono fornire tali catene serie ASA e serie ASA passo lungo
  • a richiesta si possono fornire con perni concentrici- eccentrici
perni sporgenti dai 2 lati pin cottered perno with spring
catena rulli perni sporgenti dai due lati catena rulli perni sporgenti coppigliati

catena rulli perni sporgenti 4
Umberto Saccone Sat, 05/10/2014 - 14:37

Catene PIN OVEN – PIN OVEN chains for can industry

Catene PIN OVEN – PIN OVEN chains for can industry
Catene PIN OVEN – PIN OVEN chains for can industry

Le catene PIN OVEN sono utilizzate negli impianti di verniciatura e xerigrafia delle lattine. Pin oven chain are used in can painting and labeling lines

Code brand Regina Chain base chain pin tip diameter pin tip geometry pin tip material A (=center-line to end of pin tip) B (= side plate to end of pin tip) spring
    mm     mm mm
A60F/1011 12A-1 21 conical PEEK 190,95 179,4 yes
A60F/1026 12A-1 18 conical PEEK 190,95 179,4 yes
A60F/1018 12A-1 24 tulip PEEK 190,95 179,4 yes
A60F/1017 12A-1 21 conical PEEK 157,6 146,05 yes
A60F/1020 12A-1 21 conical PEEK 173,45 161,9 yes
A60F/1021 12A-1 21 conical PEEK 176,65 165,1 yes
A60F/1016 12A-1 21 conical PEEK 195,7 184,15 yes
A60F/1023 12A-1 21 conical PEEK 202,05 190,5 yes
A60F/1025 12A-1 21 conical PEEK 205,25 193,7 yes
A60F/1022 12A-1 21 conical PEEK 208,4 196,85 yes
A60F/1013 12A-1 21 conical PEEK 214,75 203,2 yes
A60F/1024 12A-1 21 conical PEEK 221,05 209,5 yes
A60FOR/1019 12A-1 O-RING 21 conical PEEK 189,85 177,3 yes
A60FOR/1021 12A-1 O-RING 21 conical PEEK 214,75 202,2 yes

Possiamo fornire anche altre tipologie non presenti nella tabella. Pin extension that aren’t listed here above can be supplied on request
Chain brand Regina pin surface is nitrided for higher wear resistance
Chain brand Regina is supplied prelubricated with synthetic oil, suitable for high temperature
oven chains beverage cans
oven chains beverage cans

Pin tip geometry
conical oven chains beverage cans
tulip oven chains beverage cans
special oven chains beverage cans
Umberto Saccone Tue, 10/01/2024 - 17:31

Accumulation chain

Accumulation chain

Single chain with one superior fly roller

Catene con alette per trasporto ad accumulo

numero CATOR   passo diametro rullo larghezza interna diametro rullo folle interasse
    P R L diam D * h
mm mm mm mm mm
103/VE/ACC/1   9,525 6,35 5,70 12,00 10,20
206/VE/ACC/1   12,70 8,51 7,80 15,00 14,50
304/VE/ACC/1   15,875 10,16 9,50 20,00 18,80
401/VE/ACC/1 (vedere 152T) 19,05 12,07 11,70 20,00 17,90
503/VE/ACC/1 (vedere 161T) 25,40 15,88 17,00 30,00 26,00

● rulli in acciaio (o in materiale plastico a richiesta)                     * Il diametro D può variare a richiesta

Single chain with two superior fly rollers

Catene con alette per trasporto ad accumulo

numero CATOR   passo diametro rullo larghezza interna diametro rullo folle interasse
    P R L diam D W
mm mm mm mm mm
103/VE/ACC/2 110/4 9,525 6,35 5,70 9,00 10,00
206/VE/ACC/2 128/4 12,70 8,51 7,80 10,00 13,00
304/VE/ACC/2 138/4 15,875 10,16 9,50 13,00 15,75
401/VE/ACC/2 152/4 19,05 12,07 11,70 18,00 17,90
503/VE/ACC/2 - 25,40 15,88 17,00 23,00 26,00

Double chain with two or four superior fly rollers

Catene con alette per trasporto ad accumulo

numero CATOR passo diametro rullo larghezza interna diametro rullo folle interasse altezza piastra scartamento carico medio di rottura peso al metro
  P d2 L R W Hp E   kg/mt
mm mm mm mm mm mm mm N kg
210/4 9,525 6,35 5,72 9,00 10,00 8,50 10,24 1900 1,62
228/4 12,70 8,51 7,75 10,00 13,00 11,80 13,92 3600 2,98
237/4 15,875 10,16 9,65 13,00 15,75 14,00 16,59 5000 4,17
252/4 19,05 12,07 11,68 18,00 17,90 17,00 19,46 6000 5,60

Single chain with one superior fly roller

Catene con alette per trasporto ad accumuloCatene con alette per trasporto ad accumulo

numero CATOR passo diametro rullo larghezza interna diametro rullo folle interasse altezza piastra ingombro max carico medio di rottura peso al metro
  P d2 L R W Hp I   kg/mt
mm mm mm mm mm mm mm N kg
152/T 19,050 12,07 11,68 20,00 17,90 17,00 25,00 3000 2,53
161/T 25,40 15,88 17,02 30,00 26,00 23,00 36,00 6000 6,00

Single chain with three superior fly rollers

Catene con alette per trasporto ad accumuloCatene con alette per trasporto ad accumulo

numero CATOR passo diametro rullo larghezza interna diametro rullo folle interasse altezza piastra ingombro max carico medio di rottura peso al metro
  P d2 L R W Hp I   kg/mt
mm mm mm mm mm mm mm N kg
163/T 25,4 15,88 17,02 15,00 19,90 23,00 36,00 6000 5,45

Single chain pitch mm. 50 with one superior fly roller

Catene con alette per trasporto ad accumuloCatene con alette per trasporto ad accumulo

numero CATOR passo diametro rullo larghezza interna diametro rullo folle interasse altezza piastra ingombro max carico medio di rottura peso al metro
  P d2 L R W Hp I   kg/mt
mm mm mm mm mm mm mm N kg
250 R20 50,000 20,00 26,00 20,00 15,00 36,00 52,00 4200 5,31

Simple chain with loose bilateral coaxial rolls

Catene con alette per trasporto ad accumulo

numero CATOR passo diametro rullo larghezza interna diametro rullo folle altezza piastra ingombro max carico medio di rottura peso al metro
  P d2 L R Hp I   kg/mt
mm mm mm mm mm mm N kg
128 RC 12,700 8,51 7,75 16,00 11,80 35,10 1900 1,80
137 RC 15,875 10,16 9,65 19,00 14,00 40,70 2500 2,60
152 RC 19,050 12,07 11,68 22,00 17,00 50,10 3000 3,80
160 RC 25,400 15,88 17,02 28,00 23,00 69,00 6000 6,05

● in esecuzione anche falsati

Umberto Saccone Sat, 05/10/2014 - 14:42

Trasporto pesante:perni pieni e forati,piastre disassate e raschianti, nastri trasportatori

Trasporto pesante:perni pieni e forati,piastre disassate e raschianti, nastri trasportatori Umberto Saccone Sun, 10/28/2012 - 07:59

Conveyor chain - metric pitch - full pins

Conveyor chain - metric pitch - full pins

catena rulli trasporto

number CATOR pitch width inner diameter roller diameter bush diameter pin height plate thickness plate inner / outer     tensile strenght weight
  P L D2 D5 D6 H S F1 F2
mm mm mm mm mm mm mm mm mm N kg/mt
103 50,00 11,50 25,00 8,35 5,70 15,00 2,00 23,80 14,60 16.000 1,40
200 50,00 11,50 25,00 8,35 5,70 15,00 3,00 27,00 16,50 18.000 1,70
206 50,00 11,50 25,00 11,00 8,00 20,00 3,00 28,80 16,50 22.000 1,90
205 ◊ 50,00 11,50 25,00 8,35 5,70 18,00 2,50 25,50 15,40 18.000 1,70
205SS ▪▪ 50,00 11,50 25,00 8,35 5,70 18,00 2,50 25,50 15,40 18.000 1,70
206R 50,00 11,50 25,00 11,00 8,00 20,00 3,00 28,80 16,50 45.000 1,90
500 50,00 15,00 31,00 13,20 10,00 25,00 4,00 36,60 20,70 45.000 3,90
400 + 50,00 15,00 31,00 13,20 10,00 23,00 3,00 32,60 19,20 35.000 3,00
400SS + ▪▪ 50,00 15,00 31,00 13,20 10,00 23,00 3,00 32,60 19,20 30.000 3,00
500R 50,00 15,00 31,00 13,20 10,00 25,00 4,00 36,60 20,70 75.000 3,90
202 69,00 11,50 25,00 8,35 5,70 15,00 3,00 27,00 16,50 18.000 1,50
203 75,00 11,50 25,00 8,35 5,70 20,00 3,00 27,00 16,50 18.000 1,70
401 75,00 15,00 31,00 13,20 10,00 25,00 3,00 32,60 19,20 35.000 2,80
501 75,00 15,00 31,00 13,20 10,00 25,00 4,00 36,60 20,70 45.000 3,20
701 75,00 22,00 40,00 17,00 12,00 35,00 4,00 44,00 25,00 75.000 5,90
204 100,00 11,50 25,00 8,35 5,70 20,00 3,00 27,00 16,50 18.000 1,40
402 100,00 15,00 31,00 13,20 10,00 25,00 3,00 36,60 19,20 35.000 2,30
502 100,00 15,00 31,00 13,20 10,00 25,00 4,00 36,60 20,70 45.000 2,70
703 100,00 22,00 40,00 17,00 12,00 35,00 4,00 44,00 25,00 75.000 4,90
503 125,00 15,00 31,00 13,20 10,00 25,00 4,00 36,60 20,70 45.000 2,50
704 125,00 22,00 40,00 17,00 12,00 35,00 4,00 44,00 25,00 75.000 4,40
504 150,00 15,00 31,00 13,20 10,00 25,00 4,00 36,60 20,70 45.000 2,40
705 150,00 22,00 40,00 17,00 12,00 35,00 4,00 44,00 25,00 75.000 4,00

Attacchments

catena rulli trasporto attacchi

number CATOR type attachment pitch                 weight each attachment
    P a b c d d1 e f s kg
mm mm mm mm mm mm mm mm mm
205B * 50,00 14,00 32,00 46,00 6,50 - 45,00 - 2,50 0,035
400B * ■ 50,00 16,50 31,00 60,00 10,00 8,50 48,50 25,00 3,00 0,050
400SB * 50,00 16,50 42,00 30,00 10,00 - 57,00 - 3,00 0,035
500BR * ■ 50,00 17,50 34,00 60,00 10,00 9,00 50,00 30,00 4,00 0,070
500B * ■ 50,00 22,00 45,00 45,00 10,00 8,50 61,50 25,00 4,00 0,070
205 * 50,00 24,00 22,00 46,00 6,50 - 36,00 - 2,50 0,035
205SS ▪▪ * 50,00 24,00 22,00 46,00 6,50 - 36,00 - 2,50 0,035
206 * 50,00 24,00 23,00 40,00 6,50 - 38,00 - 3,00 0,035
206R * 50,00 24,00 23,00 40,00 6,50 - 38,00 - 3,00 0,035
103 * 50,00 25,00 21,00 41,00 6,50 - 32,00 - 2,00 0,023
200 * 50,00 25,00 23,50 41,00 6,50 - 34,00 - 3,00 0,035
400SA * 50,00 28,00 31,00 30,00 10,00 - 46,00 - 3,00 0,035
400 * ■ 50,00 35,00 31,00 60,00 10,00 8,50 48,50 25,00 3,00 0,080
400SS * ■ 50,00 35,00 31,00 60,00 10,00 8,50 48,50 25,00 3,00 0,080
500 * ■ 50,00 35,00 32,00 45,00 10,00 8,50 48,50 25,00 4,00 0,070
202 * 69,00 27,00 24,00 66,00 6,50 - 34,00 - 3,00 0,050
701 ■ 75,00 26,00 38,00 50,00 10,00 9,00 66,50 25,00 4,00 0,100
203 * 75,00 27,00 34,00 45,50 6,50 - 46,00 - 3,00 0,055
401 * ■ 75,00 30,00 28,00 60,00 10,00 9,00 41,00 30,00 3,00 0,060
501 ▲ 75,00 30,00 29,00 60,00 10,00 9,00 44,50 30,00 4,00 0,080
703B ▲ 100,00 26,00 38,00 70,00 10,00 9,00 68,50 35,00 4,00 0,120
402 ▲ 100,00 35,00 31,00 70,00 10,00 9,00 46,50 35,00 3,00 0,085
502 ▲ 100,00 35,00 32,00 70,00 10,00 9,00 48,50 35,00 4,00 0,100
703 ▲ 100,00 40,00 38,00 70,00 10,00 9,00 54,50 35,00 4,00 0,140
704 ▲ 125,00 26,00 40,00 100,00 10,00 9,00 62,50 70,00 4,00 0,150
503 * ■ ◦ 125,00 35,00 32,00 70,00 10,00 9,00 56,00 35,00 4,00 0,160
705 ■ 150,00 26,00 40,00 100,00 10,00 9,00 56,50 50,00 4,00 0,180
504 * ■ ◦ 150,00 35,00 32,00 100,00 10,00 9,00 56,00 50,00 4,00 0,250



▪▪ = stainless steel + = plate non straight
◊ = available with extended pins diameter 10x30 mm every 100 mm ○ = zinc version

● available also: ● legend attachments:
* = 1 bore
- with roller material nylon, delrin, ... ■ = 2 bores
- with extend pins ▲ = 3 bores
- trattamenti superficiali di zincatura, nichelatura, cadmiatura ◦ = welded

● available gears
Umberto Saccone Sat, 05/10/2014 - 14:50

Conveyor chain - hollow pins - not unified

Conveyor chain - hollow pins - not unified

catena rulli trasporto

number CATOR pitch inner width diameter roller diameter bush diameter pin outer diameter pin inner height plate thickness plate     tensile strenght weight
  P L D2 D5 D6 D7 H S F1 F2 N kg/mt
mm mm mm mm mm mm mm mm mm mm
3520Z○+ 35,00 16,00 20,00 17,00 14,00 10,20 26,00 2,50 30,00 16,70 25.000 2,20
W1667+ 40,00 9,00 22,00 12,00 9,00 6,20 18,00 2,50 23,00 13,00 15.500 1,70
W1948+ 40,00 13,00 25,00 15,00 12,00 8,90 22,00 3,00 29,00 16,70 21.000 2,40
260+ 41,75 20,50 17,00 13,80 11,00 8,30 22,00 3,00 36,00 22,70 27.000 1,50
260SS▪▪+ 41,75 20,50 17,00 13,80 11,00 8,30 22,00 3,00 36,00 22,70 13.500 1,50
260RZ○+ 41,75 20,50 17,00 13,80 11,00 8,30 22,00 3,00 36,00 22,70 35.000 1,90
260RBZ○+ 41,75 20,50 17,00 13,80 11,00 8,30 22,00 3,00 36,00 22,70 50.000 1,90
261+ 50,00 10,00 30,00 16,00 11,50 8,20 25,50 3,00 26,50 14,50 60.000 2,20
250 50,00 11,50 25,00 11,00 9,00 6,20 20,00 2,50 26,00 14,50 30.000 1,80
250R 50,00 11,50 25,00 11,00 9,00 6,20 20,00 2,50 26,00 14,50 38.000 1,80
250SS▪▪ 50,00 11,50 25,00 11,00 9,00 6,20 20,00 2,50 26,00 14,50 25.000 1,80
W2795+ 50,00 11,50 25,00 16,00 13,20 10,50 23,00 2,50 25,00 15,00 16.000 1,80
W3635 50,00 15,00 31,00 17,00 14,00 10,20 25,00 3,00 31,00 17,50 35.000 3,00
400C+ 50,00 15,00 31,00 17,00 14,00 10,20 25,00 3,00 31,00 17,50 35.000 3,00
500C 50,00 15,00 31,00 17,00 14,00 10,20 25,00 4,00 35,00 19,50 40.000 3,60
500CRP 50,00 15,00 31,00 17,00 14,00 10,20 25,00 4,00 35,00 19,50 65.000 3,60
500CSS▪▪ 50,00 15,00 31,00 17,00 14,00 10,20 25,00 4,00 35,00 19,50 40.000 3,60
262+ 50,80 10,00 30,00 16,00 11,50 8,20 25,50 3,00 26,50 14,50 60.000 2,10
262SS▪▪+ 50,80 10,00 30,00 16,00 11,50 8,20 25,50 3,00 26,50 14,50 32.000 2,10
W3865AR+ 60,00 10,00 30,00 16,00 11,50 8,20 25,50 3,00 26,50 14,50 60.000 1,50
W3604R+ 63,00 10,00 30,00 16,00 11,50 8,20 25,50 3,00 26,50 14,50 60.000 1,50
6540C+ 65,00 18,00 40,00 17,00 14,00 10,20 25,00 4,00 38,00 21,00 40.000 4,80
501C 75,00 15,00 31,00 17,00 14,00 10,20 25,00 4,00 35,00 19,50 40.000 3,10
501CSS▪▪ 75,00 15,00 31,00 17,00 14,00 10,20 25,00 4,00 35,00 19,50 40.000 3,10
701C 75,00 22,00 40,00 23,00 18,00 12,20 35,00 4,00 42,00 24,00 60.000 4,60
263+ 100,00 10,00 30,00 16,00 11,50 8,20 25,30 3,00 26,50 14,50 60.000 2,20
502C 100,00 15,00 31,00 17,00 14,00 10,20 25,00 4,00 35,00 19,50 40.000 2,60
502CSS▪▪ 100,00 15,00 31,00 17,00 14,00 10,20 25,00 4,00 35,00 19,50 40.000 2,60
703C 100,00 22,00 40,00 23,00 18,00 12,20 35,00 4,00 42,00 24,00 60.000 4,60
503C 125,00 15,00 31,00 17,00 14,00 10,20 25,00 4,00 35,00 19,50 40.000 2,40
704C 125,00 22,00 40,00 23,00 18,00 12,20 35,00 4,00 42,00 24,00 60.000 4,60
W1521/1+♣ 125,00 30,00 60/76 25,00 20,00 14,50 40,00 5,00 56,00 31,00 70.000 9,00
504C 150,00 15,00 31,00 17,00 14,00 10,20 25,00 4,00 35,00 19,50 40.000 2,30
705C 150,00 22,00 40,00 23,00 18,00 12,20 35,00 4,00 42,00 24,00 60.000 4,60
▪▪ = stainless steel ● available also:
○ = zinc version - with roller material nylon, delrin, ...
+ = plate not straight - with bush
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● available gears
Umberto Saccone Sat, 05/24/2014 - 11:09

Conveyor chain - deep link - not unified

Conveyor chain - deep link - not unified

catena rulli trasporto

number CATOR pitch inner width diameter roller diameter bush diameter pin height plate height plate thickness plate     tensile strenght weight
  P L D2 D5 D6 H H1 S F1 F2 N kg/mt
mm mm mm mm mm mm mm mm mm mm
350Z○ 50,00 11,50 18,00 8,35 5,70 17,50 10,00 2,50 25,50 15,40 18.000 1,20
351 50,00 11,50 25,00 8,35 5,70 25,00 16,50 2,00 23,80 14,60 16.000 2,00
352 50,00 15,00 31,00 13,20 10,00 30,00 17,50 4,00 36,60 20,70 45.000 4,50
352SS▪▪ 50,00 15,00 31,00 13,20 10,00 30,00 17,50 4,00 36,60 20,70 45.000 4,50
353 75,00 15,00 31,00 13,20 10,00 30,00 17,50 4,00 36,60 20,70 45.000 3,80
353SS▪▪ 75,00 15,00 31,00 13,20 10,00 30,00 17,50 4,00 36,60 20,70 45.000 3,80
354 100,00 15,00 31,00 13,20 10,00 30,00 17,50 4,00 36,60 20,70 45.000 3,50
354SS▪▪ 100,00 15,00 31,00 13,20 10,00 30,00 17,50 4,00 36,60 20,70 45.000 3,50
▪▪ = stainless steel ● available also:
○ = zinc version - with roller material nylon, delrin, ...
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● available gears
Umberto Saccone Sat, 05/24/2014 - 11:11

Conveyor chain - full pin - serie Z - BS 4116

Conveyor chain - full pin - serie Z - BS 4116

catena rulli trasporto z

catena rulli trasporto z

 type A                                                               type B                                                       type C                                                      type D

number CATOR pitch inner width diameter roller diameter flange   diameter bush diameter pin height plate thickness plate inner thickness plate outer     tensile strenght tensile strenght with hardened and tempered plates
  P L D2 D4 G D5 D6 H S1 S2 F1 F2 N N
mm mm mm mm mm mm mm mm mm mm mm mm
Z40 50,80 15,00 31,75 40,00 2,50 17,00 14,00 25,00 4,00 4,00 37,00 22,00 40.000 50.000
" 63,50 " " " " " " " " " " " " "
" 76,20 " " " " " " " " " " " " "
" 88,90 " " " " " " " " " " " " "
" 101,60 " " " " " " " " " " " " "
" 127,00 " " " " " " " " " " " " "
" 152,40 " " " " " " " " " " " " "
Z100 76,20 19,00 47,50 60,00 3,50 23,00 19,00 40,00 5,00 4,00 45,00 28,00 100.000 130.000
" 88,90 " " " " " " " " " " " " "
" 101,60 " " " " " " " " " " " " "
" 127,00 " " " " " " " " " " " " "
" 152,40 " " " " " " " " " " " " "
" 177,80 " " " " " " " " " " " " "
" 203,20 " " " " " " " " " " " " "
Z160 101,60 26,00 66,70 82,00 3,50 33,00 26,90 50,00 7,00 5,00 58,00 34,50 156.000 200.000
" 127,00 " " " " " " " " " " " " "
" 152,40 " " " " " " " " " " " " "
" 177,80 " " " " " " " " " " " " "
" 203,20 " " " " " " " " " " " " "
" 228,60 " " " " " " " " " " " " "
" 254,00 " " " " " " " " " " " " "
Z300 152,40 38,00 88,90 114,00 8,50 38,00 32,00 60,00 10,00 8,00 84,00 52,00 300.000 380.000
" 177,80 " " " " " " " " " " " " "
" 203,20 " " " " " " " " " " " " "
" 254,00 " " " " " " " " " " " " "
" 304,80 " " " " " " " " " " " " "
● available also:
- metric pitch - with material rollers nylon, delrin, ....
- stainless steel INOX - with extended pins
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● available gears
● available with attacchments
Umberto Saccone Sat, 05/24/2014 - 11:13

Conveyor chain - pitch inch - hollow pins - series Z - BS 4116

Conveyor chain - pitch inch - hollow pins - series Z - BS 4116

catena rulli trasporto z

catena rulli trasporto z 2

  type A                                         type B                                type C                                       type D

number CATOR pitch inner width diameter roller diameter flange   diameter bush diameter pin outer diameter pin inner height plate thickness plate inner thickness plate outer     tensile strenght tensile strenght with hardened and tempered plates
  P L D2 D4 G D5 D6 D7 H S1 S2 F1 F2 N N
mm mm mm mm mm mm mm mm mm mm mm mm mm
ZC40 50,80 15,00 31,75 40,00 2,50 17,00 14,00 10,20 25,00 4,00 4,00 36,40 19,50 40.000 50.000
" 63,50 " " " " " " " " " " " " " "
" 76,20 " " " " " " " " " " " " " "
" 88,90 " " " " " " " " " " " " " "
" 101,60 " " " " " " " " " " " " " "
" 127,00 " " " " " " " " " " " " " "
" 152,40 " " " " " " " " " " " " " "
ZC60 76,20 19,00 47,50 60,00 3,50 23,00 19,00 13,20 40,00 5,00 4,00 45,00 23,50 60.000 120.000
" 88,90 " " " " " " " " " " " " " "
" 101,60 " " " " " " " " " " " " " "
" 127,00 " " " " " " " " " " " " " "
" 152,40 " " " " " " " " " " " " " "
" 177,80 " " " " " " " " " " " " " "
" 203,20 " " " " " " " " " " " " " "
ZC150 101,60 26,00 66,70 82,00 3,50 33,00 26,90 20,20 50,00 7,00 5,00 60,50 31,50 150.000 190.000
" 127,00 " " " " " " " " " " " " " "
" 152,40 " " " " " " " " " " " " " "
" 177,80 " " " " " " " " " " " " " "
" 203,20 " " " " " " " " " " " " " "
" 228,60 " " " " " " " " " " " " " "
" 254,00 " " " " " " " " " " " " " "
ZC300 152,40 38,00 88,90 114,00 8,50 38,00 32,00 22,50 60,00 10,00 8,00 83,00 43,50 300.000 380.000
" 177,80 " " " " " " " " " " " " " "
" 203,20 " " " " " " " " " " " " " "
" 254,00 " " " " " " " " " " " " " "
" 304,80 " " " " " " " " " " " " " "
● available versions:
- with metric pithc - with extended pins
- with roller material nylon, delrin, ... - stainless steel INOX
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● available gears
Umberto Saccone Sat, 05/24/2014 - 11:15

Connveyor chain - pitch inch - deep link - series Z - BS 4116

Connveyor chain - pitch inch - deep link - series Z - BS 4116

catena rulli trasporto z

number CATOR pitch inner width diameter roller diameter bush diameter pin outer height plate   thickness plate inner thickness plate outer       tensile strenght tensile strenght with hardened and tempered plates
  P L D2 D5 D6 H H1 S1 S2 F1 F2 F3 N N
mm mm mm mm mm mm mm mm mm mm mm mm
ZE40 50,80 15,00 31,75 17,00 14,00 40,00 27,00 4,00 4,00 37,00 22,00 28,50 40.000 60.000
" 63,50 " " " " " " " " " " " " "
" 76,20 " " " " " " " " " " " " "
" 88,90 " " " " " " " " " " " " "
" 101,60 " " " " " " " " " " " " "
" 127,00 " " " " " " " " " " " " "
" 152,40 " " " " " " " " " " " " "
ZE100 76,20 19,00 47,50 23,00 19,00 50,00 30,00 5,00 4,00 45,00 28,00 37,00 100.000 160.000
" 88,90 " " " " " " " " " " " " "
" 101,60 " " " " " " " " " " " " "
" 127,00 " " " " " " " " " " " " "
" 152,40 " " " " " " " " " " " " "
" 177,80 " " " " " " " " " " " " "
" 203,20 " " " " " " " " " " " " "
ZE160 101,60 26,00 66,70 33,00 26,90 70,00 45,00 7,00 5,00 58,00 34,50 51,00 160.000 200.000
" 127,00 " " " " " " " " " " " " "
" 152,40 " " " " " " " " " " " " "
" 177,80 " " " " " " " " " " " " "
" 203,20 " " " " " " " " " " " " "
" 228,60 " " " " " " " " " " " " "
" 254,00 " " " " " " " " " " " " "
ZE300 152,40 38,00 88,90 38,00 32,00 90,00 60,00 10,00 8,00 84,00 52,00 71,00 300.000 380.000
" 177,80 " " " " "   " " " "   " "
" 203,20 " " " " "   " " " "   " "
" 254,00 " " " " "   " " " "   " "
" 304,80 " " " " "   " " " "   " "
● version available: - metric pitch
  - with material rollers nylon, delrin, ...
- stainless steel INOX
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● available gears
Umberto Saccone Sat, 05/24/2014 - 11:16

Conveyor chain - metric pitch - full pins - series M - ISO 1977 DIN 8167

Conveyor chain - metric pitch - full pins - series M - ISO 1977 DIN 8167

catena rulli trasporto m

catena rulli trasporto m

type A                                     type B                                 type C                                 type D

number CATOR pitch inner width diameter roller diameter roller diameter flange   diameter bush diameter pin height plate thickness plate     tensile strenght tensile strengh with hardened and tempered plates
  P L D1 D2 D4 G D5 D6 H S F1 F2 N N
mm mm mm mm mm mm mm mm mm mm mm mm
M20 40,00 16,00 12,50 25,00 32,00 4,00 9,00 6,00 18,00 2,50 33,00 19,00 20.000 32.000
" 50,00 " " " " " " " " " " " " "
" 63,00 " " " " " " " " " " " " "
" 80,00 " " " " " " " " " " " " "
M28 50,00 18,00 15,00 30,00 36,00 4,00 10,00 7,00 20,00 3,00 36,00 20,00 28.000 42.000
" 63,00 " " " " " " " " " " " " "
" 80,00 " " " " " " " " " " " " "
" 100,00 " " " " " " " " " " " " "
M40 63,00 20,00 18,00 36,00 45,00 4,50 11,00 8,00 25,00 4,00 40,50 23,00 40.000 60.000
" 80,00 " " " " " " " " " " " " "
" 100,00 " " " " " " " " " " " " "
" 125,00 " " " " " " " " " " " " "
M56 63,00 24,00 21,00 42,00 50,00 7,00 15,00 10,00 30,00 4,00 45,00 26,00 56.000 85.000
" 80,00 " " " " " " " " " " " " "
" 100,00 " " " " " " " " " " " " "
" 125,00 " " " " " " " " " " " " "
" 160,00 " " " " " " " " " " " " "
M80 80,00 28,00 25,00 50,00 60,00 7,00 18,00 12,00 35,00 5,00 55,00 31,00 80.000 125.000
" 100,00 " " " " " " " " " " " " "
" 125,00 " " " " " " " " " " " " "
" 160,00 " " " " " " " " " " " " "
" 200,00 " " " " " " " " " " " " "
M112 80,00 32,00 30,00 60,00 75,00 7,50 21,00 15,00 40,00 6,00 64,00 36,00 112.000 175.000
" 100,00 " " " " " " " " " " " " "
" 125,00 " " " " " " " " " " " " "
" 160,00 " " " " " " " " " " " " "
" 200,00 " " " " " " " " " " " " "
M160 100,00 37,00 36,00 70,00 90,00 8,50 25,00 18,00 50,00 7,00 73,00 41,00 160.000 260.000
" 125,00 " " " " " " " " " " " " "
" 160,00 " " " " " " " " " " " " "
" 200,00 " " " " " " " " " " " " "
" 250,00 " " " " " " " " " " " " "
M224 125,00 43,00 42,00 85,00 105,00 10,00 30,00 21,00 60,00 8,00 84,00 47,00 224.000 340.000
" 160,00 " " " " " " " " " " " " "
" 200,00 " " " " " " " " " " " " "
" 250,00 " " " " " " " " " " " " "
" 315,00 " " " " " " " " " " " " "
M315 160,00 48,00 50,00 100,00 124,00 10,50 36,00 25,00 70,00 10,00 98,00 57,00 315.000 520.000
" 200,00 " " " " " " " " " " " " "
" 250,00 " " " " " " " " " " " " "
" 315,00 " " " " " " " " " " " " "
" 400,00 " " " " " " " " " " " " "
M450 200,00 56,00 60,00 120,00 149,00 11,50 42,00 30,00 80,00 12,00 115,00 70,00 450.000 700.000
" 250,00 " " " " " " " " " " " " "
" 315,00 " " " " " " " " " " " " "
" 400,00 " " " " " " " " " " " " "
● version available:
- with material rollers nylon, delrin, ... - stainless steel INOX
- with extended pins - trattamenti superficiali di zincatura, nichelatura, cadmiatura
- with attachments
● available gears
Umberto Saccone Sat, 05/24/2014 - 11:18

Conveyor chain - metric pitch - hollow pins - series M - ISO 1977 DIN 8167

Conveyor chain - metric pitch - hollow pins - series M - ISO 1977 DIN 8167

catena rulli trasporto m

catena rulli trasporto m

type A                                    type B                             type C                           type D

number CATOR pitch inner width diameter roller diameter roller diameter flange   diameter bush diameter pin outer diameter pin inner height plate thickness plate     tensile strenght tensile strenght with hardened and tempered plates
  P L D1 D2 D4 G D5 D6 D7 H S F1 F2 N N
mm mm mm mm mm mm mm mm mm mm mm mm mm
MC28 50,00 20,00 25,00 36,00 45,00 4,50 17,00 13,00 8,20 25,00 3,50 36,00 21,00 28.000 40.000
" 63,00 " " " " " " " " " " " " " "
" 80,00 " " " " " " " " " " " " " "
" 100,00 " " " " " " " " " " " " " "
" 125,00 " " " " " " " " " " " " " "
MC56 63,00 24,00 30,00 50,00 60,00 7,00 21,00 15,50 10,20 35,00 4,00 45,00 25,00 56.000 90.000
" 80,00 " " " " " " " " " " " " " "
" 100,00 " " " " " " " " " " " " " "
" 125,00 " " " " " " " " " " " " " "
" 160,00 " " " " " " " " " " " " " "
MC112 80,00 32,00 42,00 70,00 85,00 8,50 29,00 22,00 14,30 50,00 6,00 64,00 34,00 112.000 180.000
" 100,00 " " " " " " " " " " " " " "
" 125,00 " " " " " " " " " " " " " "
" 160,00 " " " " " " " " " " " " " "
" 200,00 " " " " " " " " " " " " " "
" 250,00 " " " " " " " " " " " " " "
MC224 125,00 43,00 60,00 100,00 120,00 10,50 42,00 30,00 20,30 70,00 8,00 84,00 45,00 224.000 350.000
" 160,00 " " " " " " " " " " " " " "
" 200,00 " " " " " " " " " " " " " "
" 250,00 " " " " " " " " " " " " " "
" 315,00 " " " " " " " " " " " " " "
● versions available:
- with material rollers nylon, delrin, ... - stainless steel INOX
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● available gears
Umberto Saccone Sat, 05/24/2014 - 11:19

Conveyor chain - metric pitch - deep link - series M - ISO 1977 DIN 8167

Conveyor chain - metric pitch - deep link - series M - ISO 1977 DIN 8167

catena rulli trasporto m

number CATOR pitch inner width diameter roller diameter bush diameter pin height plate height plate thickness plates     tensile strenght tensile strenght with hardened and tempered plates weight
  P L D2 D5 D6 H H1 S F1 F2 N N kg/mt
mm mm mm mm mm mm mm mm mm mm
ME20 40,00 16,00 25,00 9,00 6,00 25,00 16,00 2,50 33,00 19,00 20.000 32.000 3,00
" 50,00 " " " " " " " " " " " 2,60
" 63,00 " " " " " " " " " " " 2,30
" 80,00 " " " " " " " " " " " 2,00
ME28 50,00 18,00 30,00 10,00 7,00 30,00 20,00 3,00 36,00 20,00 28.000 42.000 4,10
" 63,00 " " " " " " " " " " " 3,50
" 80,00 " " " " " " " " " " " 3,10
" 100,00 " " " " " " " " " " " 2,80
ME40 63,00 20,00 36,00 11,00 8,00 35,00 22,50 4,00 40,50 23,00 40.000 60.000 5,50
" 80,00 " " " " " " " " " " " 4,80
" 100,00 " " " " " " " " " " " 4,20
" 125,00 " " " " " " " " " " " 3,70
ME56 63,00 24,00 42,00 15,00 10,00 45,00 30,00 4,00 45,00 26,00 56.000 85.000 8,30
" 80,00 " " " " " " " " " " " 7,00
" 100,00 " " " " " " " " " " " 6,10
" 125,00 " " " " " " " " " " " 5,40
ME80 80,00 28,00 50,00 18,00 12,00 50,00 32,50 5,00 55,00 31,00 80.000 125.000 11,00
" 100,00 " " " " " " " " " " " 9,50
" 125,00 " " " " " " " " " " " 8,50
" 160,00 " " " " " " " " " " " 7,20
" 200,00 " " " " " " " " " " " 6,00
ME112 80,00 32,00 60,00 21,00 15,00 60,00 40,00 6,00 64,00 36,00 112.000 175.000 17,00
" 100,00 " " " " " " " " " " " 14,50
" 125,00 " " " " " " " " " " " 13,00
" 160,00 " " " " " " " " " " " 11,00
" 200,00 " " " " " " " " " " " 10,00
ME160 100,00 37,00 70,00 25,00 18,00 70,00 45,00 7,00 73,00 41,00 160.000 260.000 21,50
" 125,00 " " " " " " " " " " " 19,00
" 160,00 " " " " " " " " " " " 17,00
" 200,00 " " " " " " " " " " " 15,00
" 250,00 " " " " " " " " " " " 13,50
ME224 125,00 43,00 85,00 30,00 21,00 90,00 60,00 8,00 84,00 47,00 224.000 340.000 32,50
" 160,00 " " " " " " " " " " " 27,50
" 200,00 " " " " " " " " " " " 23,00
" 250,00 " " " " " " " " " " " 21,00
" 315,00 " " " " " " " " " " " 19,00
ME315 160,00 48,00 100,00 36,00 25,00 100,00 65,00 10,00 98,00 57,00 315.000 520.000 43,00
" 200,00 " " " " " " " " " " " 37,00
" 250,00 " " " " " " " " " " " 32,00
" 315,00 " " " " " " " " " " " 28,60
" 400,00 " " " " " " " " " " " 25,50
ME450 200,00 56,00 120,00 42,00 30,00 120,00 80,00 12,00 115,00 70,00 450.000 700.000 47,00
" 250,00 " " " " " " " " " " " 41,00
" 315,00 " " " " " " " " " " " 36,00
" 400,00 " " " " " " " " " " " 32,00
● versions available:
- with material rollers nylon, delrin, ... - stainless steel NOX
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● available gears
Umberto Saccone Sat, 05/24/2014 - 11:21

Conveyor chain - metric pitch - scraper chains (type Redler) - serie M - ISO 1977 DIN 8167

Conveyor chain - metric pitch - scraper chains (type Redler) - serie M - ISO 1977 DIN 8167

catene per stoccaggio - trasporto cereali, mangimi e farine DIN 8167

number CATOR pitch inner width diameter bush diameter pin outer height plate thickness plate     tensile strenght weight (only chain)
  P L D5 D6 H S g F3 N kg/mt
mm mm mm mm mm mm mm mm
MR56 100,00 24,00 15,00 10,00 30,00 4,00 20,00 ☼ 56.000 2,80
" 125,00 " " " " " " ☼ " 2,60
MR80 100,00 28,00 18,00 12,00 35,00 5,00 25,00 ☼ 80.000 4,30
" 125,00 " " " " " " ☼ " 4,00
" 150,00 " " " " " " ☼ " 3,70
MR112 100,00 32,00 21,00 15,00 40,00 6,00 35,00 ☼ 112.000 6,20
" 125,00 " " " " " " ☼ " 5,70
" 150,00 " " " " " " ☼ " 5,30
MR160 100,00 37,00 25,00 18,00 50,00 7,00 40,00 ☼ 160.000 9,70
" 120,00 " " " " " " ☼ " 8,90
" 150,00 " " " " " " ☼ " 8,20
MR224 125,00 43,00 30,00 21,00 60,00 8,00 44,00 ☼ 224.000 13,00
" 150,00 " " " " " " ☼ " 12,00
" 200,00 " " " " " " ☼ " 11,00
MR315 150,00 48,00 36,00 25,00 70,00 10,00 50,00 ☼ 315.000 18,30
" 200,00 " " " " " " ☼ " 16,70
" 250,00 " " " " " " ☼ " 15,60
☼ = free dimension   ● versions available:
● available gears - accoppigliate da 1 o 2 lati
- esecuzione fori sulle pale raschianti
- stainless steel
- with others dimensions
- si costruiscono catene redler a cassetto
Umberto Saccone Sat, 05/24/2014 - 11:22

Conveyor chain – metric pitch – full pin – Serie FV DIN 8165

Conveyor chain – metric pitch – full pin – Serie FV DIN 8165

number CATOR number DIN pitch inner width diameter roller diameter roller   diameter flange   diameter bush diameter pin height plate thickness plate     tensile strenght tensile strenght with hardened and tempered plates
    P L D1 D2 D3 D4 G D5 D6 H S F1 F2 N N
mm mm mm mm mm mm mm mm mm mm mm mm mm
FV40 C42 50 18 20 32 40 50 4,0 15 10 25 3 36 21 42.000 47.000
" " 63 " " " " " " " " " " " " " "
" " 80 " " " " " " " " " " " " " "
" " 100 " " " " " " " " " " " " " "
" " 125 " " " " " " " " " " " " " "
FV63 C64 63 22 26 40 50 63 5,0 18 12 30 4 45 26 64.000 75.000
" " 80 " " " " " " " " " " " " " "
" " 100 " " " " " " " " " " " " " "
" " 125 " " " " " " " " " " " " " "
" " 160 " " " " " " " " " " " " " "
FV90 C100 63 25 30 48 63 78 6,5 20 14 35 5 53 30 100.000 115.000
" " 80 " " " " " " " " " " " " " "
" " 100 " " " " " " " " " " " " " "
" " 125 " " " " " " " " " " " " " "
" " 160 " " " " " " " " " " " " " "
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
FV112 C120 100 30 32 55 72 90 7,5 22 16 40 6 62 35 120.000 170.000
" " 125 " " " " " " " " " " " " " "
" " 160 " " " " " " " " " " " " " "
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
FV140 C145 100 35 36 60 80 100 9 26 18 45 6 67 38 145.000 180.000
" " 125 " " " " " " " " " " " " " "
" " 160 " " " " " " " " " " " " " "
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
FV180 C190 125 45 42 70 100 125 13 30 20 50 8 86 49 190.000 250.000
" " 160 " " " " " " " " " " " " " "
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
" " 315 " " " " " " " " " " " " " "
FV250 C275 160 55 50 80 125 155 15 36 26 60 8 97 55 275.000 300.000
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
" " 315 " " " " " " " " " " " " " "
" " 400 " " " " " " " " " " " " " "
FV315 C370 160 65 60 90 140 175 18 42 30 70 10 113 70 370.000 480.000
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
" " 315 " " " " " " " " " " " " " "
" " 400 " " " " " " " " " " " " " "
● versions available:
- with material rollers nylon, delrin, ...
- with extended pins
- stainless steel INOX
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● available gears
● available attachments
Umberto Saccone Sat, 05/24/2014 - 11:24

Conveyor chain – metric pitch – hollow pins – Serie FV DIN 8165

Conveyor chain – metric pitch – hollow pins – Serie FV DIN 8165

number CATOR number DIN pitch inner width diameter roller diameter roller   diameter flange   diameter bush diameter pin outer diameter pin inner height plate thickness plate     tensile strenght
    P L D1 D2 D3 D4 G D5 D6 D7 H S F1 F2 N
mm mm mm mm mm mm mm mm mm mm mm mm mm mm
FV63 CC46 63 22 26 40 50 63 5,0 18 12 8 30 4 45 28 46.000
" " 80 " " " " " " " " " " " " " "
" " 100 " " " " " " " " " " " " " "
" " 125 " " " " " " " " " " " " " "
" " 160 " " " " " " " " " " " " " "
FV90 CC73 63 25 30 48 63 78 6,5 20 14 10 35 5 52 27 73.000
" " 80 " " " " " " " " " " " " " "
" " 100 " " " " " " " " " " " " " "
" " 125 " " " " " " " " " " " " " "
" " 160 " " " " " " " " " " " " " "
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
FV112 CC90 100 30 32 55 72 90 7,5 22 16 11 40 6 62 32 90.000
" " 125 " " " " " " " " " " " " " "
" " 160 " " " " " " " " " " " " " "
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
FV140 CC110 100 35 36 60 80 100 9 26 18 12 45 6 67 35 110.000
" " 125 " " " " " " " " " " " " " "
" " 160 " " " " " " " " " " " " " "
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
FV180 CC145 125 45 42 70 100 125 13 30 20 14 50 8 86 45 145.000
" " 160 " " " " " " " " " " " " " "
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
" " 315 " " " " " " " " " " " " " "
FV250 CC215 160 55 50 80 125 155 15 36 26 18 60 8 97 55 215.000
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
" " 315 " " " " " " " " " " " " " "
FV315 CC295 160 65 60 90 140 175 18 42 30 20 70 10 117 63 295.000
" " 200 " " " " " " " " " " " " " "
" " 250 " " " " " " " " " " " " " "
" " 315 " " " " " " " " " " " " " "
" " 400 " " " " " " " " " " " " " "
● versions available:
- with material rollers nylon, delrin, ...
- stainless steel INOX
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● available gears
Umberto Saccone Sat, 05/24/2014 - 11:25

Conveyor chain – metric pitch – deep link – Serie FV DIN 8165

Conveyor chain – metric pitch – deep link – Serie FV DIN 8165

number CATOR number DIN pitch inner width diameter roller diameter bush diameter pin height plate   thickness plate     tensile strenght tensile strenght with hardened and tempered plates weight
    P L D2 D5 D6 H H1 S F1 F2 N N kg/mt
mm mm mm mm mm mm mm mm mm mm
FVT40 CE42 50 18 32 15 10 35 22,5 3 36 21 42.000 47.000 5,0
" " 63 " " " " " " " " " " " 4,3
" " 80 " " " " " " " " " " " 3,8
" " 100 " " " " " " " " " " " 3,4
" " 125 " " " " " " " " " " " 3,0
FVT63 CE64 63 22 40 18 12 40 25 4 45 26 64.000 75.000 7,5
" " 80 " " " " " " " " " " " 6,5
" " 100 " " " " " " " " " " " 5,7
" " 125 " " " " " " " " " " " 5,1
" " 160 " " " " " " " " " " " 4,5
FVT90 CE100 63 25 48 20 14 45 27,5 5 53 30 100.000 115.000 11,7
" " 80 " " " " " " " " " " " 10,0
" " 100 " " " " " " " " " " " 8,7
" " 125 " " " " " " " " " " " 7,7
" " 160 " " " " " " " " " " " 6,8
" " 200 " " " " " " " " " " " 5,8
" " 250 " " " " " " " " " " " 5,4
FVT112 CE120 100 30 55 22 16 50 30 6 62 35 120.000 170.000 12,7
" " 125 " " " " " " " " " " " 11,7
" " 160 " " " " " " " " " " " 9,7
" " 200 " " " " " " " " " " " 8,7
" " 250 " " " " " " " " " " " 8,0
FVT140 CE145 100 35 60 25 18 60 37,5 6 67 38 145.000 180.000 16,8
" " 125 " " " " " " " " " " " 14,6
" " 160 " " " " " " " " " " " 12,6
" " 200 " " " " " " " " " " " 11,3
" " 250 " " " " " " " " " " " 10,1
FVT180 CE190 125 45 70 30 20 70 45 8 86 49 190.000 250.000 24,2
" " 160 " " " " " " " " " " " 20,8
" " 200 " " " " " " " " " " " 18,4
" " 250 " " " " " " " " " " " 16,5
" " 315 " " " " " " " " " " " 14,9
FVT250 CE275 160 55 80 36 26 80 50 8 97 55 275.000 300.000 28,2
" " 200 " " " " " " " " " " " 24,5
" " 250 " " " " " " " " " " " 21,7
" " 315 " " " " " " " " " " " 19,3
FVT315 CE295 160 65 90 42 30 90 55 10     370.000 480.000 39,9
" " 200 " " " " " " " " " " " 34,8
" " 250 " " " " " " " " " " " 30,6
" " 315 " " " " " " " " " " " 27,3
" " 400 " " " " " " " " " " " 24,5
● versions available:
- with material rollers nylon, delrin, ...
- stainless steel INOX
- trattamenti superficiali di zincatura, nichelatura, cadmiatura
● available gears
Umberto Saccone Sat, 05/24/2014 - 11:27

Conveyor chains – metric pitch – scraper chains (type Redler) – Serie FV DIN 8165

Conveyor chains – metric pitch – scraper chains (type Redler) – Serie FV DIN 8165

catene per stoccaggio - trasporto cereali, mangime e farine DIN 8165

number CATOR number DIN pitch inner width diameter bush diameter pin height plate thickness plate     tensile strenght weight (only chain)
    P L D5 D6 H S g F3 N kg/mt
mm mm mm mm mm mm mm mm
FV40 CR42 80 18 15 10 25 3 25 a scelta 42.000 1,9
" " 100 " " " " " " " " 1,7
" " 125 " " " " " " " " 1,6
FV63 CR64 100 22 18 12 30 4 25 " 64.000 3,0
" " 125 " " " " " " " " 2,7
" " 160 " " " " " " " " 2,4
FV90 CR100 100 25 20 14 35 5 30 " 100.000 4,5
" " 125 " " " " " " " " 4,2
" " 150 " " " " " " " " 4,0
FV112 CR120 100 30 22 16 40 6 35 " 120.000 6,7
" " 125 " " " " " " " " 6,0
" " 150 " " " " " " " " 5,5
FV140 CR145 100 35 26 18 45 6 38 " 145.000 7,4
" " 125 " " " " " " " " 6,7
" " 150 " " " " " " " " 6,0
FV180 CR190 125 45 30 20 50 8 44 " 190.000 10,5
" " 150 " " " " " " " " 10,2
" " 200 " " " " " " " " 9,6
FV250 CR275 125 55 36 26 60 8 50 " 275.000 13,4
" " 150 " " " " " " " " 12,3
" " 200 " " " " " " " " 11,3
● versions available:
- accoppiate da 1 o 2 lati
- stainless steel INOX
- esecuzione con i fori sulle pale raschianti
● available gears
Umberto Saccone Thu, 08/14/2014 - 09:27

Fork chain - Scraper chains - Flow forged chains (type Redler)

Fork chain - Scraper chains - Flow forged chains (type Redler)
sagoma dei raschiatori tipo traversino utilizzo indicato sagoma dei raschiatori tipo traversino utilizzo indicato
Catene raschianti a maglie stampate (tipo Redler) quadro o rettangolare saldato trasportatori orizzontali o inclinati max 10° Catene raschianti a maglie stampate (tipo Redler) quadro piegato a "O" trasportatori inclinati tra 25° e 90°
Catene raschianti a maglie stampate (tipo Redler) piatto piegato saldato trasportatori orizzontali o inclinati max 10° per materiali polverosi Catene raschianti a maglie stampate (tipo Redler) piatto sagomanto a "K" trasportatori orizzontali o inclinati max 30° per materiali polverosi
Catene raschianti a maglie stampate (tipo Redler) quadro piegato a "U" trasportatori inclinati max 25° Catene raschianti a maglie stampate (tipo Redler) catena doppia con traversino piatto a partire da 500 mm di larghezza
Catene raschianti a maglie stampate (tipo Redler) quadro piegato a "C" trasportatori inclinati max 25° per materiali polverosi

Catene raschianti a maglie stampate (tipo Redler)

number CATOR pitch inner width height plate sezione traversino width max tensile strenght weight
  A G H I L non trattata trattata
mm mm mm mm mm kg kg kg/mt
RAM 101.6/1 101,60 24,00 36,00 12X12 228,00 6.000 10.000 4,90
RAM 101,6/2 101,60 24,00 36,00 35X6 280,00 6.000 10.000 4,90
RAM 102/1 102,00 24,00 36,00 12X12 228,00 6.000 10.000 4,60
RAM 102/2 102,00 24,00 36,00 35X6 280,00 6.000 10.000 4,40
RAM 142/1 142,00 42,00 50,00 18X18 380,00 18.000 30.000 14,00
RAM 142/2 142,00 42,00 50,00 45X10 380,00 18.000 30.000 15,50
RAM 142/R/1 142,00 62,00 50,00 20X20 430,00 28.000 45.000 18,50
RAM 142/R/2 142,00 62,00 50,00 45X10 430,00 28.000 45.000 20,00
RAM 150/1 150,00 24,00 47,00 15X10 330,00 10.000 14.000 6,00
RAM 150/2 150,00 24,00 47,00 45X8 330,00 10.000 14.000 6,50
RAM 150/R/1 150,00 42,00 47,00 15X15 380,00 14.000 20.000 12,00
RAM 150/R/2 150,00 42,00 47,00 45X10 420,00 14.000 20.000 11,20
RAM 160/1 160,00 50,00

53,00

 20X20 430,00 25.000 35.000 14,00
RAM 160/2 160,00 50,00 53,00 50X10 430,00 25.000 35.000 15,50
RAM 250/1 250,00 77,00 71,00 25X25 500,00 40.000 65.000 28,00
RAM 250/2 250,00 77,00 71,00 65X15 500,00 40.000 65.000 31,50
RAM 260/1 260,00 75,00 70,00 25X25 500,00 40.000 65.000 26,00
RAM 260/2 260,00 75,00 70,00 65X15 500,00 40.000 65.000 29,00



available gears
di comando Catene raschianti a maglie stampate (tipo Redler) di rinvio Catene raschianti a maglie stampate (tipo Redler)

catene raschianti a ferri piatti con traversini tondi o rettangolari

catene raschianti a ferri piatti con traversini tondi o rettangolari

Umberto Saccone Tue, 05/27/2014 - 12:13

Special chains (calibratrici, skid, macero, autolavaggi)

Special chains (calibratrici, skid, macero, autolavaggi)

Industria agroalimentare

Calibratrice

Calibratrice

number CATOR pitch                   tensile strenght weight
  P L D1 D5 D6 D8 H S F1 F2 N kg
mm mm mm mm mm mm mm mm mm mm
C2060HFPPT 38,10 12,7 11,91 8,4 6 8,2 18 3 29,2 18 38.000 1,6 zinc
W3609 44,45 12,7 11,91 8,4 6 8,1 18 3 29,2 18 38.000 1,4 zinc
W4376 50,00 11,7 12,07 8,3 6 8,1 17 2,5 27,0 16 20.000 1,2 zinc

 Triple chain pitch mm. 50x11,5x18 diameter roller zinc

catena tripla passo 50x11,5x18 diametro rullo zincata

Car Industry

Movimentazione skids

number CATOR pitch   tensile strenght
  P L D2 D6 H S D2f D6f h N
mm mm mm mm mm mm mm mm mm
W4697 100 22 60 14 70 5,0 38 12 81 160.000
W2527R 150 22 60 14 70 5,0 38 12 81 160.000
W2542R 150 22 60 22 80 8,0 70 18 131 220.000
W4028R 150 22 60 14 100 5,0 38 12 81 160.000
W2595R 150 22 60 14 80 5,0 38 12 81 160.000

skids

Waste recycling

Smaltimento-recupero carta da macero e rifiuti

number CATOR pitch   tensile strenght type attacchments
  P L D2 D4 D6 H H2 S a b F1 N
mm mm mm mm mm mm mm mm mm mm mm
W1743 100 24 40 - 12 35,0 - 4 26,0 38,5 45,0 75.000 A1-01
W4563 125 25 40 - 14 35,0 - 5 -2,5 41,0 51,5 100.000 A2-01
W4122 125 28 50 60 12 35,0 100 5 35,0 64,0 54,5 80.000 A2-01
W4123 125 28 50 60 12 35,0 100 5 -5,0 64,0 54,5 80.000 A2-01
W4122A 125 28 50 60 12 35,0 100 5 35,0 48,0 54,5 80.000 A2-01
W4123A 125 28 50 60 12 35,0 100 5 -7,0 48,0 54,5 80.000 A2-01
W4123B 125 28 50 60 12 35,0 100 5 -7,0 48,0 54,5 80.000 A2-02
W3946 200 32 60 - 15 40,0 90 6 - - 63,0 112.000 without
W3946R 200 32 60 75 15 40,0 90 6 - - 63,0 180.000 without
W4587 200 36 65 80 20 50,0 100 8 26,0 70,0 77,0 175.000 A2-01
W4124 200 37 70 90 18 50,0 120 7 55,0 80,0 72,0 160.000 A2-01
W4125 200 37 70 90 18 50,0 120 7 -5,0 80,0 72,0 160.000 A2-01
W4639 200 37 70 90 18 50,0 80 7 -10,0 80,0 72,0 160.000 A2-01
W4124R 200 37 70 90 18 50,0 120 7 55,0 80,0 72,0 260.000 A2-01
W4125R 200 37 70 90 18 50,0 120 7 -5,0 80,0 72,0 260.000 A2-01

Autolavaggi

Chain type Cator C2080H with special attachments for autolavaggi with bush diameter mm. 35 x 30 welded on plates mm. 40 x 6.

Autolavaggi

Umberto Saccone Thu, 08/14/2014 - 09:32

Sewage treatment chain

Sewage treatment chain
Catene  standard
Catene con rullo flangiato
Catene con rullo flangiato e aletta orizzontale
Catene con spintore dai due lati
Catene con perno sporgente con bullone
Umberto Saccone Thu, 10/24/2024 - 15:58

Catene speciali

Catene speciali
industria automobilistica - impianto a pendolo industria automobilistica - movimentazione skid
industria automobilistica - impianto a pendolo industria automobilistica - forni di essicazione
industria automobilistica - movimentazione skid industria automobilistica - movimentazione skid
industria automobilistica - movimentazione skid industria automobilistica - movimentazione skid
industria automobilistica - movimentazione skid industria automobilistica - movimentazione skid

industria automobilistica - accompagnatori discensori ascensori

industria automobilistica - prova idrica
industria alimentare - impianto di macellazione industria agroalimentare - calibratrice


smaltimento - recupero carta da macero e rifiuti

industria calzaturiera - manovie

industria conserviera - separapelli
industria della carta - movimentazione bobine industria della carta
industria del mobile - verniciatura industria del mobile - essicazione

industria laterizi

industria tessile

industria acciaio



metal decorating system

scale mobili
porta utensili trasporto tubi con O ring
  catena per forni litografici lithographic oven
bilanciere   catena per forni litografici / chain for lithographic oven

con inserti in materiale plastico

con inserti in materiale plastico
Umberto Saccone Wed, 10/15/2014 - 18:38

Crate conveyor chains

Crate conveyor chains

Catene snodate per trasporto casse

catene snodate per trasportatori di involucri in genere, casse, bidoni, ecc.

number CATOR   raggio di curvatura tensile strenght average weight
  P P1 L D6 H S1 S2 F1 RC kg kg/mt
mm mm mm mm mm mm mm mm mm
6285C 62,85 62,85 18,00 14,00 30,00 16,00 6,00 38 400,00 13.000 5,10 steel
6285TO 62,85 62,85 - 11,00 29,00 - - 41 900,00 7.000 4,50 materiale ghisa sferoidale
A3500 63,50 76,20 17,50 14,30 31,80 15,90 6,30 38 510,00 20.300 4,90
A3910 76,20 76,20 17,50 14,30 31,80 15,90 6,30 38 510,00 20.300 5,30

● available gears

Umberto Saccone Sun, 05/11/2014 - 17:29

Chains for road finishing - for crawler asphalt paver

Chains for road finishing - for crawler asphalt paver

Catene per finitrici stradali

number CATOR pitch inner width diam bush diam pin pin lenght height plate thickness plate tensile strenght
  mm b1 Db Dp L H T N
mm mm mm mm mm mm
C188 66,27 28,00 22,20 12,70 67,50 28,70 6,40 63.000
C131 78,10 32,00 31,75 15,88 89,70 38,10 9,70 107.000

Catene per finitrici stradali

number CATOR pitch inner width diam bush diam pin lenght pin height pin thickness pin tensile strenght
  mm b1 Db Dp L H T N
mm mm mm mm mm mm
BB 70 69,90 33,30 - 15,88 65,00 30,00 8,00 94.000

● available gears

● available other types of chains with different dimensions

Umberto Saccone Sun, 05/11/2014 - 17:36

Conveyor chains for bricks and tapparelle

Conveyor chains for bricks and tapparelle

Catene per trasporto laterizi

number CATOR pitch diameter roller inner width lato piattello distanza inter perni piano piatto thickness plate height plate width chain max tensile strenght average weight
  P R L A W Sp Hp l kg kg/mt
mm mm mm mm mm mm mm mm
TB-5/8" 15,875 10,16 9,65 30,00 14,00 2,20 14,70 23 2.500 1,45

tapparelle

number CATOR   tensile strenght weight
  P L D5 D6 H Sp F2 a c e s N kg/mt
mm mm mm mm mm mm mm mm mm mm mm
TB85 20,000 16,00 12,00 8,00 18,50 3,00 36,00 16 36 85,00 4,00 20.000 4,70

Chain ASA 60.2 with cavallotti and welded plates

Catena ASA 60.2 con cavallotti e piastre da trasporto saldate

number CATOR pitch diameter roller inner widht interasse nelle catene altezza piano di lavoro thickness plate height max plate lenght piattello width piattello tensile strenght average weight
  P R L Tp W Sp Hp A B kg kg/mt
mm mm mm mm mm mm mm mm mm
ASA 60/2 TAP 19,05 11,91 12,07 22,78 29,50 4,00 17,50 70 35 7.600 6,83
Umberto Saccone Sun, 05/11/2014 - 17:27

Chip conveyors - Hinged steel belt

Chip conveyors - Hinged steel belt

Shade "not drilled - non perfored"



Shade "drilled - perfored"
pitch chain inner width lateral chains diameter roller lateral chains high lateral edges usefull width material available type plates lateral chains tipo "ricciolo" disponibile pitch chain inner width lateral chains diameter roller lateral chains high lateral edges usefull width material available type plates lateral chains tipo "ricciolo" disponibile
from to every from to every
mm mm mm mm mm mm mm mm mm mm mm mm mm mm
25,4 8 20
31,75 9,5 19,05 21,5 100 600 50 Fe P12 – Inox dritte a vista 31,75 9,5 19,05 21,5 100 600 50 Fe P12 – Inox dritte a vista
35 16 20   125 400 25 Fe P12 sagomate   35 16 20   125 400 25 Fe P12 sagomate
38,1 8 20               38,1
50 15 31 24 100 1200 50 Fe P12 – Inox sagomate – dritte nascosta 50 15 31 24 100 1200 50 Fe P12 – Inox sagomate – dritte nascosta
50 15 31 31,8 100 900 50 Fe P12 – Inox sagomate – dritte a vista 50 15 31 31,8 100 900 50 Fe P12 – Inox sagomate – dritte a vista
50 15 31 33,5 100 1200 50 Fe P12 – Inox sagomate a vista 50 15 31 33,5 100 1200 50 Fe P12 – Inox sagomate a vista
63 10 30
63 15 40
63 20 30
63 22 40
63 25 48
75 22 40 50 200 900 50 Fe P12 – Inox dritte nascosta – a vista 75 22 40 50 200 900 50 Fe P12 – Inox dritte nascosta – a vista
100 22 40 50 200 900 50 Fe P12 – Inox dritte nascosta – a vista 100 22 40 50 200 900 50 Fe P12 – Inox dritte nascosta – a vista
100 30 55
125 22 40 50 200 1000 50 Fe P12 dritte nascosta 125 22 40 50 200 1000 50 Fe P12 dritte nascosta
152,4 26 66,7



tipo "ricciolo"
wavy surface flat surface

● tipologie facchini  - piatti: mm 30x3 / 30x5 / 50x3;

                              - angolari: mm 20x20x3 / 30x30x3.

Belt with wire link - CATOR TUG


type F type R
type Cator welded pitch link "a" pitch connector wire "p" diameter link wire "d" diameter connector wire "c"
mm mm mm mm
F 1 selvages 4 30 2 4,9
F 2 selvages 4 50 2 6
R selvages 7 31,7 2 5

● available with other drawing

● available material: carbon steel, galvanized steel and AISI 304

● available with lateral chain
● available with lateral chain and lateral wings

nastri trasportatori con spirali


tipo MB tipo MP tipo MP - SP TIPO MB - CH

● spirali a torsione alternata (una destra e una sinistra) unite da traversini ondulati;

● spirali concatenate unite da traversini dritti;

● spirali a torsione alternata e con passo avvicinato (una destra e una sinistra) unite da traversini dritti;

● doppie spirali a torsione (una destra e una sinistra) unite da traversini dritti o ondulati;

● doppie spirali concatenate unite con traversini dritti;

● più spirali a torsione alternata (una destra e una sinistra) unite da traversini dritti o ondulati;

● spirali concatenate;

bordi saldati   varianti catene di traino ai bordi
rampinati   bordi rinforzati
con ganci a catena     spondine ai bordi
con ganci a catena e successiva saldatura

Belt flat wire - CATOR TR

● available material: carbon steel, galvanized steel and AISI 304


type "a" "p" "c" "s x h"
mm mm mm mm
1 S 14,7 14 2,7 7x1,2 traversini ribaditi alle estremità
2 S 14,7 14 2,7 9,5x1,2 traversini ribaditi alle estremità
3 S 14,7 13,7 3 9,5x1,2 traversini ribaditi alle estremità
4 G 16 26,32 3 9,5x1,2 traversini con ganci alle estremità
5 S 15,45 28,58 3 9,5x1,2 traversini ribaditi alle estremità
6 S 20 20 3 10,5x1,2 traversini ribaditi alle estremità
7 S 23,5 26,32 3 9,5x1,2 traversini ribaditi alle estremità
8 S 24,36 28,58 3 9,5x1,2 traversini ribaditi alle estremità
9 G 24 31 4 12,5x1,5 traversini con ganci alle estremità
10 S 24 31 4 12,5x1,5 traversini ribaditi alle estremità
11 G 24 30 4,9 12,5x1,5 traversini con ganci alle estremità
12 S 24 30 4,9 12,5x1,5 traversini ribaditi alle estremità
13 S 17,82 26,95 4,9 12,5x1,5 traversini ribaditi alle estremità
14 S 17,82 26,95 4,9 18x1,5 traversini ribaditi alle estremità
15 S 12 27,43 4,9 16x1,2 traversini ribaditi alle estremità
16 S 25,4 27,43 4,9 12,7x1,6 traversini ribaditi alle estremità
17 S 32 50 4,9 12,5x1,5 traversini ribaditi alle estremità

type S type G



Sprocket for belt type CATOR TR

for chain type Cator n° teeth pitch diameter unfinished bore
mm mm
2 29 129,02 25
3 29 126,25 25
4 28 234,62 25
7 28 234,62 25
6 24 152,84 25
9 24 236,35 25
10 24 236,35 25
11 24 229,45 25
12 24 229,45 25
13 28 240,25 25
17 18 287,65 30

● available material: carbon steel, nylon and AISI 304

nastri trasportatori con spirali

altri tipi fornibili

tipo Flex tipo Flex - SL tipo Flex - SF


● spirali a torsione alternata (una destra e una sinistra) unite da traversini ondulati;

● spirali concatenate unite da traversini dritti;

● spirali a torsione alternata e con passo avvicinato (una destra e una sinistra) unite da traversini dritti;

● doppie spirali a torsione (una destra e una sinistra) unite da traversini dritti o ondulati;

● doppie spirali concatenate unite con traversini dritti;

● più spirali a torsione alternata (una destra e una sinistra) unite da traversini dritti o ondulati;

● spirali concatenate;

bordi saldati   varianti catene di traino ai bordi
rampinati   bordi rinforzati
con ganci a catena     spondine ai bordi
con ganci a catena e successiva saldatura

Piano hinge type Fleyer

versions pitch on drawing

nastri trasportatori tipo fleyer
composition on drawing
roller chain - type fleyer - roller chain
Umberto Saccone Tue, 06/03/2014 - 16:27

Regina Catene Calibrate s.p.a.

Regina Catene Calibrate s.p.a.

Da molti anni la Ca.Tor. è concessionaria, con un vasto deposito di materiale a pronta consegna, della ditta Regina Catene Calibrate s.p.a.

catena regina calibrate catena regina calibrate
catene regina calibrate flite top tappeti modulari catene regina calibrate serie enduro fly roller pusher
catene regina calibrate sticker chains alette punta contrasto rulli catene regina catene calibrate perni sporgenti
tendicatena regina catena calibrate crto crt1 crt2
Umberto Saccone Tue, 04/18/2023 - 07:56

Chain with bush (type Zobel) - metric and inch pitch - DIN 8164 e ISO 1395

Chain with bush (type Zobel) - metric and inch pitch - DIN 8164 e ISO 1395

Catene a bussola fissa zobel

This type of chain is commonly used in low speed and counterweight applications.

Type with metric pitch DIN 8164

number CATOR pitch   diameter pin tensile strenght weight
  P P L R M Sp mm kg kg/mt
mm inch mm mm mm mm
15/BF 15   14 9,00 32,00 2,00 6,00 1.500 1,20
20/BF 20   16 12,00 40,00 3,00 8,00 3.500 2,20
25/BF 25   18 15,00 43,00 3,00 10,00 4.000 2,70
30/BF 30   20 17,00 50,00 4,00 11,00 6.500 4,00
35/BF 35   22 18,00 55,00 4,00 12,00 7.500 4,30
40/BF 40   25 20,00 60,00 5,00 14,00 10.000 5,50
45/BF 45   30 22,00 69,00 6,00 16,00 14.000 7,60
50/BF 50   35 26,00 80,00 6,00 18,00 17.000 9,00
55/BF 55   45 28,00 98,00 8,00 20,00 20.000 13,60
60/BF 60   50 32,00 110,00 8,00 22,00 25.000 15,00
65/BF 65   55 36,00 117,00 8,00 26,00 30.000 19,00
70/BF 70   60 40,00 131,00 10,00 30,00 35.000 25,00
80/BF 80   70 44,00 150,00   32,00 55.000 31,00
90/BF 90   80 48,00 165,00   36,00 65.000 44,00
100/BF 100   90 56,00 176,00   42,00 80.000 49,00

Type with inch pitch ISO 1395

number CATOR pitch   diameter pin tensile strenght weight
  P P L R M Sp mm kg kg/mt
mm mm mm mm mm mm
9,5/BF 9,525 3/8" 5,7 4,75 15,00 1,25 3,28 1.000 0,30
12,7/BF 12,7 1/2" 7,8 6,35 20,00 1,65 4,44 1.900 0,56
15,9/BF 15,875 5/8" 9,5 7,25 22,00 1,75 5,08 2.500 0,70
19,1/BF 19,05 3/4" 11,7 8,65 25,00 1,85 5,72 3.000 0,90
25,4/BF 25,4 1" 17 11,60 45,00 3,10 8,28 6.000 2,20
31,8/BF 31,75 1"1/4 19,6 13,40 52,00 4,00 10,15 7.800 3,10
38,1/BF 38,1 1"1/2 25,4 19,00 67,00 5,00 14,55 15.000 5,50
44,4/BF 44,45 1"3/4 31 21,00 78,00 6,10 15,85 19.000 7,40
50,8/BF 50,8 2" 31 22,00 82,00 6,10 17,75 23.000 8,00
63,5/BF 63,5 2"1/2 38,1 29,00 100,00   22,89 39.000 13,00
76,2/BF 76,2 3" 45,72 36,10     29,00 56.000 21,40

● dei tipi con passo a pollici si costruiscono anche catene della serie a passo lungo

Umberto Saccone Thu, 08/14/2014 - 09:48

Gall chain DIN 8150

Gall chain DIN 8150

Catene galle - serie DIN8150

number CATOR pitch   plates tensile strenght weight
  P L R M Sp n° kg kg
mm mm mm mm mm
15/G 15,00 12,00 5,00 25,00 2,00 2 500 0,70
20/G 20,00 15,00 8,00 32,00 2,00 2 1.250 1,00
25/G 25,00 18,00 10,00 39,00 3,00 2 2.500 2,00
30/G 30,00 20,00 11,00 54,00 3,00 4 4.000 3,00
35/G 35,00 22,00 12,00 56,00 3,00 4 6.000 4,20
40/G 40,00 25,00 14,00 58,00 3,00 4 8.000 5,00
45/G 45,00 30,00 17,00 70,00 3,00 4 10.000 7,10
50/G 50,00 35,00 22,00 88,00 4,50 4 15.000 11,00
60/G 60,00 45,00 26,00 115,00 6,00 4 25.000 19,00
70/G 70,00 50,00 32,00 156,00 6,00 6 37.500 33,50
80/G 80,00 60,00 36,00 170,00 6,00 6 50.000 38,20
90/G 90,00 70,00 40,00 199,00 7,00 6 75.000 53,00
piastra dam gates
  • available also on drawing
  • available gears
  • chain for dam gates
Umberto Saccone Sun, 05/11/2014 - 18:26

Steel detachable chains (type Ewart)

Steel detachable chains (type Ewart)

Catene scomponibili a gancio aperto in acciaio stampato (tipo Ewart)

Catene scomponibili a gancio aperto in acciaio stampato (tipo Ewart)

number CATOR pitch outer width inner width thickness plate diameter gambo diameter testa maglie al metro ca. tensile strenght average weight


  P G L S C D   kg kg/mt

Catene scomponibili a gancio aperto in acciaio stampato (tipo Ewart)
mm mm mm mm mm mm
25 LAM 23,00 21,00 12,00 2,00 3,80 9,00 43,50 430 0,384
42 LAM 35,00 34,00 20,00 3,00 6,00 14,00 28,60 1.050 0,828
45 LAM 41,30 34,00 21,50 3,00 7,00 16,00 24,20 950 0,824
52 LAM 38,50 38,00 21,50 3,40 8,00 16,00 26,00 1.220 1,065
55 LAM 41,30 36,00 20,00 3,50 8,00 16,00 24,20 1.260 1,020
62 LAM 42,00 43,00 25,50 4,00 7,80 18,00 23,80 2.000 1,475
67 LAM 58,50 53,00 28,00 4,80 10,00 24,00 17,10 2.300 2,180
72 1/2 LAM 42,00 54,00 29,50 4,20 7,80 18,00 23,80 2.040 1,905
88 LAM 67,00 62,00 29,50 5,00 12,50 25,00 14,90 2.300 2,630

● other types available

● available gears

Umberto Saccone Fri, 05/16/2014 - 12:22

Catene fucinate

Catene fucinate

settori: impianti di pulitura di rastrellatrici, impianti di stritolazione, frese per silos, spargimento letame, ....

le catene sono fornibili con alette e INOX
Serie "V": un'alternativa alle catene VAUCANSON convenzionali (adatte per la marcia indietro)
fornibili i relativi ingranaggi
Umberto Saccone Mon, 07/22/2019 - 11:46

Pintle chains with pin steel DIN 654 - CSN 023382

Pintle chains with pin steel DIN 654 - CSN 023382

Catene scomponibili a spina, in ghisa malleabile con perno d'acciaio

number CATOR   tensile strenght
  P L D A R kg
mm mm mm mm mm
59 59,20 70,00 9,00 24,00 21,00 2300
65 65,00 75,00 12,00 31,00 26,50 3800
100 100,00 80,00 13,00 26,00 26,00 3200
● available attachments
● available other types
● available gears
Umberto Saccone Thu, 08/14/2014 - 09:55

Universal movement conveyor chains - aerial or floor

Universal movement conveyor chains - aerial or floor

Catene biplanari - aeree e piano terra - inscatolate a 4 rotelle

Code diameter   tensile strenght max portata al mt max
  D p1 p2 p3 p4 d a l s b1 g d d1 kg kg
mm mm mm mm mm N mm mm mm mm mm mm mm
C28D8C00 28 105 20 105 250 2 50 74 3 19,5 20 8,5 9 2.500,00 30,00
C28T8C00 28 130 20 130 300 2 50 74 3 19,5 20 8,5 9 2.500,00 30,00
C28Q8C00 28 160 20 200 400 3 50 74 3 19,5 20 8,5 9 2.500,00 30,00
C30Q8C00 30 160 20 200 400 3 50 74 3 19,5 20 8,5 9 2.500,00 30,00
C37D2100 37 105 20 105 250 2 50 83 4 21,5 25 8,5 11 4.600,00 50,00
C37D2H00 37 105 20 105 250 2 50 73 4 21,5 25 8,5 11 4.600,00 50,00
C37T2100 37 130 20 130 300 2 50 83 4 21,5 25 8,5 11 4.600,00 50,00
C37T2H00 37 130 20 130 300 2 50 73 4 21,5 25 8,5 11 4.600,00 50,00
C37Q2100 37 160 20 200 400 3 50 83 4 21,5 25 8,5 11 4.600,00 50,00
C37Q2H00 37 160 20 200 400 3 50 73 4 21,5 25 8,5 11 4.600,00 50,00
C40D5L00 40 105 20 105 250 2 50 91 4 26,5 25 8,5 11 5.000,00 70,00
C40T5L00 40 130 20 130 300 2 50 91 4 26,5 25 8,5 11 5.000,00 70,00
C40Q5L00 40 160 20 200 400 3 50 91 4 26,5 25 8,5 11 5.000,00 70,00
C40C5L00 40 180 20 180 400 3 50 91 4 26,5 25 8,5 11 5.000,00 70,00
C45S3000 45 160 20 200 400 3 42,5 102 4 31,5 30 10,5 14 5.000,00 100,00
C45C3P00 45 180 20 180 400 3 42,5 106 6 31,5 30 10,5 14 5.000,00 130,00
C45D3000 45 105 20 105 250 2 40 102 6 31,5 30 10,5 14 6.500,00 130,00
C45T3000 45 130 20 130 300 2 50 102 6 31,5 30 10,5 14 10.000,00 130,00
C45Q3000 45 160 20 200 400 3 42,5 102 6 31,5 30 10,5 14 10.000,00 130,00
C47D3000 47 105 20 105 250 2 40 102 6 31,5 30 10,5 14 10.000,00 200,00
C47T3000 47 130 20 130 300 2 50 102 6 31,5 30 10,5 14 10.000,00 200,00
C47Q3000 47 160 20 200 400 3 42,5 102 6 31,5 30 10,5 14 10.000,00 200,00
  • la catena è snodata nei due sensi per mezzo di speciali nodi a croce portanti i quattro cuscinetti e consente delle deviazioni a raggio molto stretto
 Catene biplanari - aeree e piano terra - inscatolate a 4 rotelle
  • temperature: -40° + 450°
  • cuscinetti a pieno riempimento di sfere lubrificati con grasso IP SILIS GREASE 2 (a richiesta catene con cuscinetti retttificati ZZ o 2RS temp. Max 60° C)
  •  monoroial or birail conveyor
  • available with many kind of material (zinc plating or stainless steel)
  • available on drawing
Umberto Saccone Tue, 06/03/2014 - 19:51

Drop forged chain - rivetless detachables chains (type Morris - Webb)

Drop forged chain - rivetless detachables chains (type Morris - Webb)

Catene per trasportatori aerei a terra- catene stampate in acciaio

number CATOR nominal pitch pitch tensile strenght massimo tiro ammissibile weight inner width outer width height outer plate diameter pin ribasso maglie
  mm mm tipo non trattato tipo trattato tipo trattato "speciale" tipo non trattato tipo trattato kg/mt B D E F H
N N N N N mm mm mm mm mm
268 60,00 60,00 2.500 3.500 - 300 600 1,50 12,70 30,00 22,00 8,30 8,50
348 3" 76,98 8.300 11.000 13.500 400 800 3,10 20,60 46,00 28,00 12,50 12,70
458 4" 102,40 14.000 22.000 28.000 800 1.800 4,60 27,00 56,00 35,50 16,00 16,30
458X 4" 102,40 14.000 22.000 28.000 800 1.800 5,10 27,00 56,00 35,50 16,00 16,30
468R 4" 102,40 16.000 25.000 32.000 1.000 2.500 7,20 32,00 66,50 42,00 18,00 20,00
658 6" 153,20 14.000 22.000 28.000 800 1.800 4,10 27,00 56,00 35,50 16,00 16,30
678 6" 153,20 27.500 38.500 45.000 1.200 4.500 9,70 34,20 79,40 50,80 22,20 20,00
160 160,00 160,00     45.000   4.500 9,50 34,20 79,40 50,80 22,20 20,00
Catene per trasportatori aerei a terra- catene stampate in acciaio

Trolley (available also no welsh plug)

Trolley – Carrelli

number CATOR distanza putrella asse catena distanza asse catena base carrello diameter roller di scorrimento ingombro carrello spessore appendino via di corsa distanza asse catena width staffa weight carrello portata max
    B C D E   bore bulloni roller M kg kg
A F H L N
mm mm mm mm mm mm mm mm mm mm
268 134,00 23,00 50,00 98,00 4,00 80,00 16 13,00 84,00 32,00 1,00 50,00
348 165 (143,5) 35,00 60,00 108,00 6,00 100 (80) 22 22,00 100,00 40,00 2,50 140,00
458X 230,2 (211) 35,00 80,00 136,00 9,00 140 (120) 41 21,00 135,00 54,00 4,50 200,00
458X 230,2 (211) 35,00 80,00 136,00 9,00 140 (120) 41 21,00 135,00 54,00 4,50 200,00
458X 182,6 (101,6) 35,00 82,50 138,00 10,00 101,6 (101,6) 32 22,00     4,50 200,00
658 230,2 (211) 35,00 80,00 136,00 9,00 140 (120) 41 21,00 135,00 54,00 4,50 250,00
678 250 (230) 42,00 80,00 172,00 12,00 160,00 51 22,00 168,00 85,00 4,50 450,00
678 187,60 38,00 82,50 138,00 10,00 101,60 32 22,00     4,50 450,00
678 254,00 42,50 125,40 195,00 12,00 153,20 42 28,00     9,00 600,00
160 250 (230) 42,00 80,00 172,00 12,00 160 (140) 51 22,00     4,50 450,00
available "heavy version"
available in plastic material for food industry (slaughtering chain for poultry, rabbits and quails)

AppendiniAppendini

Ruote per catene di trasporto aereo

Fornibili:

- in ghisa o acciaio;

- con tempra induzione sui denti;

- con dispositivo di sicurezza;

- dentate o a fascia piana.

Umberto Saccone Sun, 05/11/2014 - 14:41

Booster chain for riveteless chain - Cat dog chain - Caterpillar chain

Booster chain for riveteless chain - Cat dog chain - Caterpillar chain

Catene caterpillar per traino

chain caterpillar n° for chain n° pitch diameter roller inner width distanza centro perni altezza dente di spinta
    A B C D E
mm mm mm mm mm
30 268 30,00 15,88 17,00 24,00 32,00
ASA 120 348 38,10 22,22 25,40 35,50 45,30
ASA 159   50,00 28,60 31,75 54,00 70,00
ASA160 458 50,80 28,57 31,75 44,30 59,60
458 X 50,80 28,57 31,75 44,30 59,60
468 R 50,80 28,57 31,75 44,30 59,60
658 50,80 28,57 31,75 44,30 59,60
ISO 48 B1 678 76,20 48,26 45,72 65,00 90,00
80 160 80,00 29,20 31,75 55,00 70,00
80 160 80,00 31,75 36,00 60,00 77,00

Gears

Catene caterpillar per traino

chain caterpillar n° number teeth number pitch diameter primitivo diameter esterno dimensioni mozzo weight
  n° n° Dp De diameter esterno lenght lenght parziale lenght parziale diameter bore diameter bore kg
C L E F min max
mm mm mm mm mm mm mm mm
268 14 28 536 553 120 70 14 56 30 60 28
268 18 36 688 705 120 80 14 66 30 60 32
268 20 40 765 782 140 80 14 66 40 70 38
268 26 52 994 1010 160 100 14 86 40 80 50
348 11 22 541 560 120 75 30 55 30 60 26
348 16 32 785 804 120 95 30 65 30 60 44
348 20 40 981 1000 160 105 30 75 40 85 68
458/ 458 X/ 468 R 10 20 654 700 160 90 23 68 50 80 55
12 24 785 830 170 100 25 75 50 80 63
17 34 1110 1152 200 104 28 115 60 100 150
678 8 16 781 846 200 120 30 90 50 100 85
678 12 24 1174 1240 200 160 30 130 60 120 35
  • le ruote possono essere fornite anche con numero di denti diversi, e con apparecchiature di sicurezza
  • si forniscono anche ruote liscie a fascia piana
  • si forniscono anche rulli di contrasto
  • si forniscono anche curve con varie misure

Catene caterpillar per traino

Umberto Saccone Sat, 05/10/2014 - 20:35

Trazione - Fleyer

Trazione - Fleyer Umberto Saccone Sun, 10/28/2012 - 07:59

Leaf chain - Fleyer DIN 8152 - Hoisting

Leaf chain - Fleyer DIN 8152 - Hoisting
Catene fleyer di elevate prestazioni Catene fleyer di elevate prestazioni goccia
fleyer composizione

2X2

 fleyer composizione

2X3

 fleyer composizione

3X4

 fleyer composizione

4X4

 fleyer composizione

4X6

 fleyer composizione

5X4

 fleyer composizione

5X6

 fleyer composizione

6X5

 fleyer composizione

6X6

 fleyer composizione

8X8
  • con certificazioni ISO 9001 (certificato di collaudo)
number REGINA number CATOR pitch plates diameter pin max riveted pin width min. ultim. streght ISO weight
    P combination - lacing thickness height d2 a kg kg
S g
mm mm mm mm mm
UF 922 FL 122 9,525 2X2 1,30 7,30 3,59 8,00 920 0,22
UF 923 FL 123 2X3 9,20 940 0,28
UF 944 FL 144 4X4 12,80 1.840 0,42
UF 966 FL 166 6X6 18,50 2.760 0,62
UF 988 FL 188 8X8 24,00 3.680 0,82
UF 966 R   9,525 6X6 1,57 7,9 3,59 21,65 3.980 0,77
UF 1222 FL 222 12,70 2X2 1,40 10,70 4,44 7,90 1.780 0,39
UF 1244 FL 244 4X4 13,90 3.560 0,74
UF 1266 FL 266 6X6 19,90 5.340 1,10
UF 1288 FL 288 8X8 25,90 7.120 1,47
BL 423 BL 423 2X3 1,98 11,80 5,08 12,50 2.650 0,76
BL 434 BL 434 3X4 16,40 3.970 1,05
BL 444 BL 444 4X4 19,30 4.440 1,10
BL 446 BL 446 4X6 22,70 5.300 1,51
BL 466 BL 466 6X6 27,10 6.660 1,60
UF 1522 FL 322 15,875 2X2 1,63 13,00 5,08 8,90 2.460 0,53
UF 1544 FL 344 4X4 16,00 4.940 1,00
UF 1566 FL 366 6X6 22,70 7.450 1,45
UF 1588 FL 388 8X8 29,30 9.880 2,05
AL 522 AL 522 2X2 2,03 13,10 10,60 2.790 0,64
AL 544 AL 544 4X4 19,10 5.580 1,25
AL 566 AL 566 6X6 27,30 8.370 1,86
  FB 156 S 6X6 2,03 14,70 5,08 27,50 with bush
BL 523 BL 523 2X3 2,40 15,50 5,94 14,40 3.890 1,18
BL 534 BL 534 3X4 19,40 6.230 1,61
BL 544 BL 544 4X4 22,50 6.680 1,70
BL 546 BL 546 4X6 26,80 7.780 2,30
BL 566 BL 566 6X6 32,40 10.020 2,40
LL 1222 FL 422 19,05 2X2 1,80 16,00 5,69 10,10 3.090 0,63
LL 1244 FL 444 4X4 17,90 6.180 1,25
- FL 456 5X6 23,00 8.000 1,55
LL 1266 FL 466 6X6 25,70 9.270 1,86
LL 1288 FL 488 8X8 33,50 11.770 2,48
AL 622 AL 622 2X2 2,40 15,50 5,94 12,70 3.340 0,77
AL 644 AL 644 4X4 22,40 6.680 1,77
AL 666 AL 666 6X6 32,30 10.020 2,26
AL 688 AL 688 8X8 42,30 13.360 2,99
  FB 196 S 6X6 2,40 18,40 6,50 with bush
  F 19 V 66 6X6 2,40 15,20 6,50
BL 623 BL 623 2X3 3,25 18,00 7,92 20,70 4.890 1,81
BL 634 BL 634 3X4 27,40 9.620 2,52
BL 644 BL 644 4X4 29,50 9.780 2,76
BL 646 BL 646 4X6 37,50 12.950 3,55
BL 666 BL 666 6X6 44,20 14.670 4,22
LL 1622 FL 522 25,40 2X2 3,10 21,00 8,26 16,60 6.470 1,48
- FL 534 3X4 27,00 8.500 2,70
LL1644 FL 544 4X4 29,50 12.940 2,91
LL1666 FL 566 6X6 42,40 19.420 4,34
LL1688 FL 588 8X8 55,40 25.500 5,77
AL 822 AL 822 2X2 3,25 20,60 7,92 17,10 6.610 1,49
AL 844 AL 844 4X4 30,70 12.260 2,80
AL 866 AL 866 6X6 44,20 18.390 4,10
AL 888 AL 888 8X8 57,80 26.450 5,35
BL 823 BL 823 2X3 4,00 24,00 9,50 25,20 8.450 3,10
BL 834 BL 834 3X4 33,40 14.710 4,27
BL 844 BL 844 4X4 37,70 16.900 4,77
BL 846 BL 846 4X6 46,00 20.110 6,05
BL 866 BL 866 6X6 54,00 25.360 7,20
LL 2066 LL 2066 31,75 6X6 3,50 26,00 10,19 49,00
- FL 744 4X4 4,10 22,50 10,19 37,90 21.400 3,84
- FL 766 6X6 55,00 30.400 5,72
- FL 788 8X8 72,10 42.700 7,63
AL 1022 AL 1022 2X2 4,00 26,00 9,50 21,00 10.740 2,52
AL 1044 AL 1044 4X4 37,70 16.900 4,95
AL 1066 AL 1066 6X6 54,10 25.350 7,35
AL 1088 AL 1088 8X8 70,70 42.960 9,68
BL 1023 BL 1023 2X3 4,80 29,60 11,10 29,70 11.570 4,37
BL 1034 BL 1034 3X4 39,40 24.390 6,07
BL 1046 BL 1046 4X6 54,20 30.540 8,60
BL 1066 BL 1066 6X6 64,20 34.700 9,72
LL 2422 FL 922 38,10 2X2 5,10 33,40 14,54 25,80 17.000 4,17
LL 2444 FL 944 4X4 46,70 35.960 8,17
LL 2466 FL 966 6X6 67,80 53.940 12,80
LL 2488 FL 988 8X8 88,80 71.440 16,19
AL 1222 AL 1222 2X2 4,80 31,00 11,10 24,50 14.620 3,48
AL 1244 AL 1244 4X4 44,40 24.020 6,90
AL 1266 AL 1266 6X6 64,20 36.030 10,30
AL 1288 AL 1288 8X8 83,80 58.510 13,60
BL 1223 BL 1223 2X3 5,65 36,00 12,67 34,50 15.120 6,17
BL 1234 BL 1234 3X4 46,00 24.470 8,55
BL 1244 BL 1244 4X4 51,60 30.250 9,72
BL 1246 BL 1246 4X6 63,50 37.140 12,10
BL 1266 BL 1266 6X6 75,30 45.370 14,40
BL 1288 BL 1288 8X8 98,30 60.500 18,64
LL 3244 FL 1244 50,80 4X4 6,35 41,00 17,75 57,70 55.000 12,10
LL 3266 FL 1266 6X6 83,70 82.500 18,04

● available with other thickness, composition and pitch

● carico di lavoro x coefficiente di sicurezza <= carico di rottura minimo della catena

caratteristica dell'applicazione coefficiente di sicurezza
normale 7
strappi moderati 9
forti strappi 11

Piastre terminali " a pera " per catena fleyer
fleyer piastra terminale a pera a goccia
type Cator diameter pin pitch diameter hole max height plate
  Dp P Df h
328 - 10 3,28 19,05 10 18
445 - 10

4,45

 30,00 10 20
445 - 12 4,45 25,40 12 22
508 - 10 5,08 30,00 10 20
508 - 16 5,08 31,75 16 28
572 - 10 5,72 30,00 10 20
572 - 18 5,72 38,10 18 32
828 - 16 8,28 45,00 16 35
828 - 25 8,28 50,80 25 44
1019 - 16 10,19 45,00 16 35
1019 - 25 10,19 63,50 25 44
1463 - 26 14,63 60,00 26 50
1463 - 32 14,63 76,20 32 56
1781 - 36 17,81 70,00 36 70
2289 - 45 22,89 90,00 45 80
● avaible connecting pins for fleyer chains
perni coppigliati ambo i lati per catena fleyer
Umberto Saccone Sun, 05/11/2014 - 18:23

Special leaf chains with tube guides for forklifts (type Linde)

Special leaf chains with tube guides for forklifts (type Linde)



CHAINS FLEYER WITH CENTRAL INSERTO IN PLASTIC MATERIAL

number CATOR pitch combination diameter pin height plate width chain max thickness plate
F1944 KS 19,05 4 X 4 5,72 16 24,5 1,85
F1966 KS 19,05 6 X 6 6,5 18,22 36,24 2,29
BL834 KS 25,4 3 X 4 9,53 24,1 44,3 4
BL844 LKS 25,4 4 X 4 9,53 23,6 44,8 4,07
BL844 KS Type 1 25,4 4 X 4 9,53 23,6 57,6 4,07
BL844 KS Type 2 25,4 4 X 4 9,53 23,6 61,4 4,07
BL866 KS Type 2 25,4 6 X 6 9,53 23,8 68,5 4,07
BL888 KS 25,4 8 X 8 9,53 23,6 78,1 4,07
LL2088 KS 31,6 8 X 8 10,19 25,6 86,8 4,5



CHAIN FLEYER WITH LATERAL SPALLE IN PLASTIC MATERIAL
number CATOR pitch combination diameter pin height plate wiidth chain max thickness plate
BL633 KS 19,05 3 X 3 7,92 17,8 32 3,15
number CATOR pitch combination diameter pin height plate chain width max thickness plate
LL1644 KS 25,4 4 X 4 8,28 20,5 41,5 3,15
number CATOR pitch combination diameter pin height plate chain width max thickness plate
BL866 KS Type 1 25,4 6 X 6 9,53 23,8 65,5 3,1
number CATOR pitch combination diameter pin height plate chain width max thickness plate
F2544 KS 25,4 4 X 4 8,28 20,5 61,7 3,15
number CATOR pitch combination diameter pin height plate chain width max thickness plate
F2566 KS 25,4 6 X 6 8,28 20,5 68,9 3,15



CHAIN FLEYER WITH GUIDE TYPE "C" IN PLASTIC MATERIAL
number CATOR pitch combination diameter pin height plate chain width max thichkness plate
BL544 KS 15,875 4 X 4 5,94 14,6 39,5 2,37
Umberto Saccone Thu, 08/14/2014 - 10:12

Silenziose: trasmissione,trasporto

Silenziose: trasmissione,trasporto Umberto Saccone Sun, 10/28/2012 - 08:00

Silent chain for transmission

Silent chain for transmission

Silent chain type "KH"

                          middle guide                                                                              side guide

Catene silenziose di alta resistenza a guida centrale e laterale per trasmissione

number CATOR   pitch number plates nominal width working width total width tensile strenght weight larghezza fascia dentata ingranaggio
    p p n. bn ba bg N kg/mt   H O s t
mm pollici mm mm mm kg mm mm mm mm mm
KH 2212A ● 7,9375 5/16" 12 12,00 11,00 17,00 5.800 0,50 10,00 7,70 4,20 1,00 2,00
KH 2215A ● 14 15,00 13,00 19,00 6.900 0,57 12,00
KH 2220A ● 18 20,00 17,00 23,00 9.000 0,74 16,50
KH 2225   25 25,00 27,00 31,00 13.200 0,95 30,00
KH 015A ● 9,525 3/8" 10 15,00 12,50 20,00 14.500 0,64 12,00 9,20 5,20 1,50 2,00
KH 020A ● 14 20,00 18,80 26,00 21.000 0,86 18,00
KH 025   17 25,00 26,50 31,00 27.400 0,94 30,00
KH 030   21 30,00 33,00 37,00 34.000 1,16 35,00
KH 035   25 35,00 39,00 44,00 40.000 1,39 40,00
KH 315A ● 12,70 1/2" 10 15,00 12,50 22,00 18.500 0,83 12,00 12,30 6,70 1,50 2,50
KH 320A ● 14 20,00 19,00 27,50 26.500 1,12 18,00
KH 325   17 25,00 16,50 33,00 34.600 1,39 30,00
KH 330   21 30,00 33,00 39,00 43.000 1,54 35,00
KH 335   25 35,00 39,00 45,00 51.000 1,84 40,00
KH 350   33 50,00 51,50 58,00 67.500 2,42 55,00
KH 425   15,875 5/8" 13 25,00 27,00 33,00 46.000 1,68 30,00 15,40 8,40 2,00 3,00
KH 435   17 35,00 35,50 41,50 61.000 2,31 40,00
KH 450   25 50,00 52,00 58,00 89.000 3,35 55,00
KH 465   33 65,00 69,00 74,50 117.500 4,30 70,00
KH 535   19,05 3/4" 17 35,00 35,50 43,00 73.500 2,66 40,00 18,40 10,00 2,00 3,50
KH 550   25 50,00 52,00 59,00 108.000 3,95 55,00
KH 565   33 65,00 68,50 76,00 142.000 5,15 70,00
KH 575   37 75,00 77,00 84,00 160.000 6,20 80,00
KH 650   25,40 1" 17 50,00 53,00 61,00 127.000 5,60 55,00 25,00 13,10 3,00 4,00
KH 665   21 65,00 65,00 73,00 157.000 6,80 70,00
KH 675   25 75,00 77,50 85,50 187.000 8,20 80,00
KH 6100   33 100,00 103,00 111,00 245.000 10,70 105,00
KH 865   38,10 1"1/2 21 65,00 65,50 77,50 257.000 10,30 75,00 37,00 20,10 3,00 6,00
KH 875   25 75,00 78,00 90,00 306.000 11,60 85,00
KH 8100   33 100,00 103,00 115,00 403.000 16,20 110,00
KH 8150   49 150,00 153,00 165,00 600.000 23,60 160,00
KH 9100   50,80 2" 25 100,00 104,00 117,00 490.000 22,40 110,00 49,20 26,80 4,00 7,00
KH 9115   29 115,00 120,00 133,00 570.000 25,60 125,00
KH 9150   37 150,00 153,00 166,00 725.000 32,60 160,00
KH 9180   45 180,00 186,00 199,00 880.000 38,20 190,00
  • A= side guide

Silent chain type "HDL"

number CATOR   pitch number plates nominal width working width total width tensile strenght weight
    p p n. bn ba bg N kg/mt H O s t
mm pollici mm mm mm kg mm mm mm mm
HDL015A ● 9,525 3/8" 10 15 12,5 20,5 17.700 0,82 10,9 6,7 1,5 2
HDL020A ● 13 20 17 25 21.700 1,05
HDL025   17 25 26,5 31,5 33.000 1,4
HDL030   21 30 33 38 41.000 1,7
HDL040   25 40 39 44 49.000 2
HDL050   33 50 51,5 56,5 65.000 2,6
HDL065   41 65 64 69 81.000 3,2
HDL320A ● 12,7 ½" 13 20 17 26,5 33.000 1,4 14,45 8,7 1,5 2,5
HDL325   17 25 26,5 32,5 51.000 1,8
HDL325A ● 17 25 23,25 31,7
HDL330   21 30 33 39 64.000 2,2
HDL330A ● 21 30 29

35,8


HDL340   25 40 39 45 76.000 2,6
HDL350   33 50 51,5 57,5 100.000 3,4
HDL365   41 65 64 70 129.000 4,2
HDL375   49 75 77 83 149.000 5
HDL3100   65 100 102 108 198.000 6,6
HDL530A ● 19,05 ¾" 15 30 27 38,5 70.000 3,35 21 10,7 2 3,5
HDL535   17 35 35,5 42,5 91.000 3,75
HDL540   21 40 43,5 50,5 113.000 4,6
HDL550   25 50 52 59 135.000 5,4
HDL565   33 65 68,5 76,5 175.000 7,1
HDL585   41 85 85,5 92,5 220.000 8,8
HDL5100   49 100 102 109 265.000 10,4
HDL5125   61 125 127 134 325.000 13
HDL5150   73 150 152 159 390.000 15,5
HDL5200   97 200 202 209 520.000 20,5
HDL640   25,4 1" 13 40 41 49 140.000 5,7 27,8 14,1 3 4
HDL650   17 50 53 61 183.000 7,4
HDL665   21 65 65 73 225.000 9,1
HDL675   25 75 77 85 265.000 10,7
HDL6100   33 100 102 110 355.000 14,1
HDL6125   41 125 127 135 440.000 17,5
HDL6150   49 150 152 160 530.000 21
HDL6200   65 200 201 209 700.000 28
  • A= side guide
● available also this series:
HPC

grazie alla sua evoluta progettazione, rispetto alla serie HDL, permette di utlizzare catene di minore larghezza (a parità di carico di rottura)
BIZ

Biflex (BIZ): flessibile da ambo i lati permette la realizzazione di trasmissioni con avvolgimenti ad "S"



  speed max (m/s) pitch available
KH 30 5/16"-3/8"-1/2"-3/8"-3/4"-1"-1"1/2"-2"-2"1/2
HDL 40 3/8"-1/2"-3/4"-1"
HPC 50 3/8"-1/2"-3/4"-1"1/2
BIZ 40 3/8"-1/2"-3/4"-1"
Umberto Saccone Tue, 06/03/2014 - 19:19

Silent chain for transport

Silent chain for transport

Catene silenziose a guida centrale e laterale per trasporto

● angle teeth 60°

SIDE GUIDE   MIDDLE GUIDE
number CATOR pitch working width total width tensile strenght weight     number CATOR pitch working width total width tensile strenght weight
  p p A B kg kg/mt H     p p A B kg kg/mt H
mm pollici mm mm mm   mm pollici mm mm mm
11131 TR 9,525 3/8" 20,00 25,00 2.500 1,20 11,00   15103 TR 9,525 3/8" 12,30 14,70 1.100 0,67 11,00
11132 TR 9,525 3/8" 22,80 27,80 2.800 1,36 11,00   15104 TR 9,525 3/8" 15,00 17,40 1.350 0,82 11,00
11133 TR 9,525 3/8" 25,50 30,50 3.000 1,50 11,00   15105 TR 9,525 3/8" 17,50 20,00 1.570 0,96 11,00
11134 TR 9,525 3/8" 28,10 33,10 3.300 1,68 11,00   15106 TR 9,525 3/8" 20,20 22,60 1.800 1,10 11,00
11135 TR 9,525 3/8" 31,00 36,00 3.700 1,86 11,00   15107 TR 9,525 3/8" 23,00 25,40 2.050 1,37 11,00
11136 TR 9,525 3/8" 36,00 41,00 4.300 2,15 11,00   15108 TR 9,525 3/8" 25,50 27,50 2.300 1,40 11,00
11122 TR 12,70 1/2" 14,00 19,60 1.500 1,05 14,00   15110 TR 9,525 3/8" 33,50 35,90 3.000 1,85 11,00
11123 TR 12,70 1/2" 17,00 22,60 1.785 1,28 14,00   15112 TR 9,525 3/8" 38,50 40,90 3.500 2,10 11,00
11124 TR 12,70 1/2" 23,20 28,80 2.440 1,74 14,00   12122 TR 12,70 1/2" 14,00 16,60 1.400 0,84 14,00
11125 TR 12,70 1/2" 29,20 34,80 3.060 2,19 14,00   12123 TR 12,70 1/2" 17,00 19,60 1.700 1,02 14,00
11126 TR 12,70 1/2" 35,20 40,80 3.700 2,64 14,00   12124 TR 12,70 1/2" 26,50 29,00 2.650 1,59 14,00
11127 TR 12,70 1/2" 38,30 43,90 4.000 2,87 14,00   12125 TR 12,70 1/2" 29,50 32,00 3.000 1,77 14,00
11128 TR 12,70 1/2" 47,50 53,10 4.980 3,56 14,00   12126 TR 12,70 1/2" 38,50 41,00 3.800 2,31 14,00
11129 TR 12,70 1/2" 53,50 59,10 5.620 4,00 14,00   12127 TR 12,70 1/2" 41,50 44,00 4.200 2,49 14,00
11130 TR 12,70 1/2" 62,50 68,10 6.560 4,68 14,00   12128 TR 12,70 1/2" 50,50 53,00 5.000 3,00 14,00
11142 TR 15,875 5/8" 25,00 31,80 4.000 1,87 18,00   12129 TR 12,70 1/2" 57,00 59,50 5.700 3,40 14,00
11143 TR 15,875 5/8" 29,00 35,80 4.640 2,10 18,00   12130 TR 12,70 1/2" 65,60 68,00 6.550 3,90 14,00
11144 TR 15,875 5/8" 36,70 43,50 5.870 2,70 18,00   12142 TR 15,875 5/8" 28,50 31,50 4.275 1,70 18,00
11145 TR 15,875 5/8" 43,00 49,80 6.880 3,20 18,00   12143 TR 15,875 5/8" 32,50 35,50 4.875 1,95 18,00
11146 TR 15,875 5/8" 71,00 77,80 11.360 5,30 18,00   12144 TR 15,875 5/8" 40,00 43,50 6.000 2,40 18,00
11147 TR 15,875 5/8" 89,50 96,30 14.320 6,70 18,00   12145 TR 15,875 5/8" 51,50 54,50 7.720 3,00 18,00
11148 TR 15,875 5/8"         18,00   12146 TR 15,875 5/8" 74,20 77,20 11.130 4,45 18,00
Catene silenziose a guida centrale e laterale per trasporto ingranaggi   12147 TR 15,875 5/8" 93,00 96,00 12.970 5,60 18,00
  12148 TR 15,875 5/8"         18,00

  • fascia di lavoro con altre misure a richiesta


  • available the gears (sprocket or wheel) for all the kind of chains




Umberto Saccone Tue, 06/03/2014 - 19:24

Catene a tapparelle cernierate e a rulli– Regina Flite Top

Catene a tapparelle cernierate e a rulli– Regina Flite Top Umberto Saccone Mon, 12/03/2012 - 23:10

Slat band chains - Flat top conveyor chains - steel material – Regina Flite Top DIN 8153 ISO 4348

Slat band chains - Flat top conveyor chains - steel material – Regina Flite Top DIN 8153 ISO 4348

straight runningCatene a tapparelle cernierate in acciaio – Regina Flite TopCatene a tapparelle cernierate in acciaio – Regina Flite TopCatene a tapparelle cernierate in acciaio – Regina Flite Top

GENERAL TABLE
number cator material pitch thickness plates lenght pin chain thickness diam pin raggio curvatura dorsale width available gap
  chain pin P T M H E RD W G
mm mm mm mm mm mm mm mm
M815 SS4/ PRIMA/ SS SSAUST 38,1 3,00 42 13 6,35 75,00 82,60 2,8
915 S S 38,1 3,00 42 13 6,35 150,00 57,1-63,5-66,7-82,6-88,9-101,6-114,3-152,4-190,5 1,8
915 SS SSAUST 38,1 3,00 42 13 6,35 150,00 57,1-63,5-66,7-82,6-88,9-101,6-114,3-152,4-190,5 1,8
915 SS4/ PRIMA SSAUST 38,1 3,00 42 13 6,35 150,00 82,6-83,8-114,3-190,5 1,6
PHD 915 PRIMA SSMART 38,1 3,00 42 13 6,35 150,00 82,6-83,8-114,3-190,5 1,6
2815 S S 38,1 3,00 80 13 6,35 150,00 190,50 1,8
2815 SS/ SS4/ PRIMA SSAUST 38,1 3,00 80 13 6,35 150,00 190,50 1,8
PHD 9157 PRIMA SSMART 38,1 3,00 57 13 6,35 150,00 190,50 1,6
803 PRIMA SSAUST 38,1 3,00 22 13 6,35 75,00 31,8-44,5 2,8
515 SS SSAUST 38,1 3,00 42 13 6,35 100,00 50-55-60-63,5-72-82,6-88,9-100 1,6

● see material's legend at the end of the page

type 915

number cator material pitch thickness plate lenght pin chain thickness diam pin raggio curvatura dorsale width available gap
  chain pin P T M H E RD W G
mm mm mm mm mm mm mm mm
S 915 K 2 1 /4 S S 38,1 3 42 13 6,35 150 57,10 1,80
S 915 K 2 1 /2 63,50
S 915 K 2 5 /8 66,70
S 915 K 3 1 /4 82,60
S 915 K 3 1 /2 88,90
S 915 K 4 101,60
S 915 K 4 1 /2 114,30
S 915 K 6 152,40
S 915 K 7 1 /2 190,50
SS 915-4 K 3 1 /4 SS4 SSAUST 38,1 3 42 13 6,35 150 82,60 1,60
SS 915-4 K 83,8 83,80
SS 915-4 K 4 1 /2 114,30
SS 915-4 K 7 1 /2 190,50
SS 915 K 2 1 /4 SS SSAUST 38,1 3 42 13 6,35 150 57,10 1,80
SS 915 K 2 1 /2 63,50
SS 915 K 2 5 /8 66,70
SS 915 K 3 1 /4 82,60
SS 915 K 3 1 /2 88,90
SS 915 K 4 101,60
SS 915 K 4 1 /2 114,30
SS 915 K 6 152,40
SS 915 K 7 1 /2 190,50
P 915 K 3 1 /4 PRIMA SSAUST 38,1 3 42 13 6,35 150 82,60 1,60
P 915 K 83,8 83,80
P 915 K 4 1 /2 114,30
P 915 K 7 1 /2 190,50

 ● see material's legend at the end of the page

ttpe 2815

number cator material pitch thickness plate lenght pin chain thickness diam pin raggio curvatura dorsale width available gap
  chain pin P T M H E RD W G
mm mm mm mm mm mm mm mm
S 2815 K 7 1 /2 S S 38,10 3,00 80,00 13,00 6,35 150,00 190,50 1,80
SS 2815-4 K 7 1 /2 SS4 SSAUST
P 2815 K 7 1 /2 P
SS 2815 K 7 1 /2 SS

type 803

number cator material pitch thickness plate lenght pin chain thickness diam pin raggio curvatura dorsale width available gap
  chain pin P T M H E RD W G
mm mm mm mm mm mm mm mm
P 803 K 1 1 /4 PRIMA SSAUST 38,10 3,00 22,00 13,00 6,35 75,00 31,80 2,80
P 803 K 1 3 /4 44,50

type 515

number cator material pitch thickness plate lenght pin chain thickness diam pin raggio curvatura dorsale width available gap
  chain pin P T M H E RD W G
mm mm mm mm mm mm mm mm
SS 515 K 50 SS SSAUST 38,10 3,00 42,00 13,00 6,35 100,00 50,00 1,60
SS 515 K 55 55,00
SS 515 K 60 60,00
SS 515 K 2 1 /2 63,50
SS 515 K 72 72,00
SS 515 K 3 1 /4 82,60
SS 515 K 3 1 /2 88,90
SS 515 K 100 100,00

sideflexing chainCatene a tapparelle cernierate in acciaio – Regina Flite Top

GENERAL TABLE
number cator material pitch thickness plate lenght pin chain thickness diam pin raggio curvatura dorsale width available
  chain pin P T M H E RD W
mm mm mm mm mm mm mm
881 S S 38,1 3,00 43 14,5 6,35 75,00 82,6-114,3-190,5
881 SS SSAUST 38,1 3,00 43 14,5 6,35 75,00 82,6-114,3-190,5
881T S S 38,1 3,00 43 19,3 6,35 75,00 82,-6-114-3-190,5
881T SS SSAUST 38,1 3,00 43 19,3 6,35 75,00 82,-6-114-3-190,5
981 PRIMA SSAUST 38,1 3,00 43 14,5 6,35 75,00 82,6-83,8-114,3-190,5
981T PRIMA SSAUST 38,1 3,00 43 19,3 6,35 75,00 82,6-83,8-114,3-190,5
981M SS4/ PRIMA SSAUST 38,1 3,00 42 13 6,35 75,00 82,6-83,8-114,3-190,5*
PHD981M PRIMA SSMART 38,1 3,00 42 13 6,35 75,00 82,6-83,8-114,3-190,5
PHD9857M PRIMA SSMART 38,1 3,00 57 13 6,35 75,00 190,50
982T SS SSAUST 38,1 3,00 43 19,3 6,35 75,00 82,60
● see material's legend at the end of the page *width not available for all types of materials

type 881

number cator material pitch thickness plate lenght pin chain thickness diam pin raggio curvatura dorsale width available
  chain pin P T M H E RD W
mm mm mm mm mm mm mm
S 881 K 3 1 /4 S S 38,1 3 43 14,5 6,35 75 82,60
S 881 K 4 1 /2 114,30
S 881 K 7 1 /2 190,50
SS 881 K 3 1 /4 SS SSAUST 82,60
SS 881 K 4 1 /2 114,30
SS 881 K 7 1 /2 190,50

type 981

number cator material pitch thickness plate lenght pin chain thickness diam pin raggio curvatura dorsale width available
  chain pin P T M H E RD W
mm mm mm mm mm mm mm
P 981 K 3 1 /4 P SSAUST 38,1 3 43 14,5 6,35 75 82,6
P 981 K 83,8 83,8
P 981 K 4 1 /2 114,3
P 981 K 7 1 /2 190,5

Steel chain with rubberized surface - Regina Flite Top

material rubber color hardness average temp min temp max
without lubrification wet environment
nitril black 55 Sha -10° C +110° C +80° C

straight runningCatene a tapparelle cernierate in acciaio – Regina Flite Top

GENERAL TABLE
number cator material pitch thickness plate lenght pin chain thickness diam pin raggio curvatura dorsale width available gap Catene a tapparelle cernierate in acciaio – Regina Flite Top
  chain pin P T M H E RD W G
mm mm mm mm mm mm mm mm
PG 815 K... PRIMA SSAUST 38,1 3,00 42 13 6,35 150,00 82,6-114,3-190,5 1,8
PG 2815 K 7 1 /2 PRIMA SSAUST 38,1 3,00 80 13 6,35 150,00 190,50 1,8
PHDG 9157 K 7 1 /2 PRIMA SSMART 38,1 3,00 57 13 6,35 150,00 190,50 1,6

sideflexing runningCatene a tapparelle cernierate in acciaio – Regina Flite Top

GENERAL TABLE
number cator material pitch thickness plate lenght pin chain thickness diam pin raggio curvatura dorsale width available sideflexing radius
  chain pin P T M H E RD W R
mm mm mm mm mm mm mm mm
PG 981 K 3 1 /4 PRIMA SSAUST 38,1 3,00 43 14,5 6,35 75,00 82,60 457,2
PG 981T K 3 1 /4 PRIMA SSAUST 38,1 3,00 43 19,3 6,35 75,00 82,60 457,2
PG 981T K 7 1 /2 PRIMA SSAUST 38,1 3,00 43 19,3 6,35 75,00 190,50 609,6
PG 981M K 7 1 /2 PRIMA SSAUST 38,1 3,00 42 13 6,35 75,00 190,50 500
PHDG 9857M K 7 1 /2 PRIMA SSMART 38,1 3,00 57 13 6,35 75,00 190,50 750

Gears for chain type Regina Flite TopCatene a tapparelle cernierate in acciaio – Regina Flite Top

material's legend
code CATOR   colour notes applications temp min temp max
            dry wet
AR abrasion resistance polyamide black + reinforced polyamide with excellent wear resistance and low dusting + only for dry running applications glass manufacturing - 40° +120°
S carbon steel   + excellent strenght and wear resistance + not suitable in presence of water   - 40° +180°
PRIMA performance steel   + superior grade of cold rolled special ferritic stainless steel + special Cr-Ni alloy offering very good wear and mechanical properties + particularly suitable for high productivity lines   - 40° +260° +120°
SS austenitic stainless steel   + Cr-Ni austenitic cold rolled stainless steel + it guarantees the best corrosion resistance to withstand chemical attack + it offers very good wear resistance, due to work hardening and homogeneous chemical structure   - 40° +425° +120°
LW   brown     - 40° +80° +65°
AS antistatic acetal resin black + conductive acetal resin suitable for all applications where static charge on the chain must be avoided   - 40° +80° +65°
UP ultra performance acetal resin dark brown + particularly suitable for applications where low efficient of friction and contained dusting are needed   - 40° +80° +65°
DK superior grade of acetal resin dark green + able to reach the lowest coefficient of friction with maximum wear resistance + thanks to the superior properties the usage of lubrificants can be drastically reduced or even eliminated without loosing performance in conveyor applications   - 40° +80° +65°
BIANC white acetal white     0° +100° +100°
POLY reinforced polypropylene light blu + guarantees the best corrosion resistance to whistand chemical attack and an optimum high temperature resistance   0° +100° +100°
SS-4 ferritic stainless steel   + cold rolled + good wear, mechanical and corrosion resistance + for food and beverage applications



material pin
POLY reinforced polypropylene
S carbon steel
SSAUST austenitic stainless steel
SSMART
SSMAGN
SS stainless steel
ZINC
Umberto Saccone Thu, 05/29/2014 - 12:31

Slat band chains - Flat top conveyor chains - plastic material – Regina Flite Top

Slat band chains - Flat top conveyor chains - plastic material – Regina Flite Top

Straight running Catene a tapparelle cernierate in materiale plastico – Regina Flite TopCatene a tapparelle cernierate in materiale plastico – Regina Flite Top

GENERAL TABLE
number cator material pitch thickness plates lenght pin chain thickness diam pin raggio curvatura dorsale width available
  chain pin P T M H E RD W
mm mm mm mm mm mm mm
820 LW/ UP/ DK/ AR/ AS/ POLY SSAUST 38,1 4,00 41,6 14,3 6,35 40,00 82,6-83,8-87-101,6-114.3-152,4-190,5*
P820 POLY SSAUST 38,1 4,00 41,6 14,3 6,35 40,00 82,6-101,6-114,3-152,4-190,5
PP820 POLY POLY 38,1 4,00 41,6 14,3 6,35 40,00 82,6-101,6-114,3-152,4-190,5
831 LW/ UP/ DK SSAUST 38,1 4,80 41,6 14,3 6,35 40,00 82,6-83,8-114,3-190,5*
821 LW/ UP/ DK SSAUST 38,1 4,80 136,5 14,3 6,35 40,00 190,5-254-304,8
8257 UP SSAUST 38,1 4,80 57 19 8,00 40,00 190,5-254-304,8
● see material's legend at the end of the page *width not available for all types of materials

type 820

number cator material pitch thickness plates lenght pin chain thickness diam pin raggio curvatura dorsale width available
  chain pin P T M H E RD W
mm mm mm mm mm mm mm
AR 820 K 3 1 /4 AR SSAUST 38,10 4,00 41,60 14,30 6,35 40,00 82,6
AR 820 K 4 1 /2 114,3
AS 820 K 3 1 /4 AS 82,6
AS 820 K 4 1 /2 114,3
AS 820 K 7 1 /2 190,5
P 820 K 3 1 /4 POLY 82,6
P 820 K 4 101,6
P 820 K 4 1 /2 114,3
P 820 K 6 152,4
P 820 K 7 1 /2 190,5

● see material's legend at the end of the page

sideflexing chainCatene a tapparelle cernierate in materiale plastico – Regina Flite Top

GENERAL TABLE
number cator material pitch thickness plates lenght pin chain thickness diam pin raggio curvatura dorsale width available
  chain pin P T M H E RD W
mm mm mm mm mm mm mm
880 LW/ UP/ AR SSAUST 38,1 4,00 43 19,9 7,05 40,00 82,6-114,3
879 LW/ UP SSAUST 38,1 4,80 43 19,9 7,05 40,00 82,6-114,3
880T LW/ UP/ DK/ AR/ AS/ POLY SSAUST 38,1 4,00 42,9 19,9 7,05 40,00 82,6-83,8-87-114,3*
879T LW/ UP/ DK SSAUST 38,1 4,80 42,9 19,9 7,05 40,00 82,6-83,8-87-114,3
880M LW/ UP/ DK SSMAGN 38,1 4,00 42 15,1 7,10 40,00 82,6-83,8
882 LW SSAUST 38,1 4,80 57 22,2 8,70 40,00 114,3-190,5-254-304,8
882M UP SSMAGN 38,1 4,80 57 19 8,00 40,00 190,5-254-304,8
882T LW/ UP/ DK SSAUST 38,1 4,80 57 27,1 8,70 40,00 114,3-190,5-254-304,8
878T LW/ AR/ UP/ DK/ AS SSAUST 38,1 4,80 42,9 20,8 7,05 40,00 82,60
880TA LW SSAUST 38,1 4,00 42,9 19,9 7,05 40,00 82,60
● see material's legend at the end of the page *width not available for all types of materials

Plastic chains with rubberized surface – Regina Flite Top

material rubber colour hardness average temp min temp max
thermoplastic standard green 80 Sha -40° C +80° C
thermoplastic HFX green 70 Sha - -

straight running

Catene a tapparelle cernierate in materiale plastico – Regina Flite Top

GENERAL TABLE
number cator material pitch thickness plates lenght pin chain thickness diam pin raggio curvatura dorsale width available
  chain pin P T M H E RD W
mm mm mm mm mm mm mm
HF 820 LW K ... LW SSAUST 38,1 4,00 41,6 14,3 6,35 40,00 82,6-101,6-114,3-152,4-190,5
HF 821 LW K ... LW SSAUST 38,1 4,80 136,5 14,3 6,35 40,00 190,5-254-304,8
HFX 8257 UP K ... UP SSAUST 38,1 8,90 57 19 8,00 40,00 190,5-254-304,8

● see material's legend at the end of the page

sideflexing chain

Catene a tapparelle cernierate in materiale plastico – Regina Flite Top

GENERAL TABLE
number cator material pitch thickness plates lenght pin chain thickness diam pin raggio curvatura dorsale width available
  chain pin P T M H E RD W
mm mm mm mm mm mm mm
HF 880 LW K ... LW SSAUST 38,1 4,00 43 19,9 7,05 40,00 82,6-114,3
HF 880T LW K ... LW SSAUST 38,1 4,00 42,9 19,9 7,05 40,00 82,6-114,3
HF 882T LW K ... LW SSAUST 38,1 4,80 57 27,1 8,70 40,00 114,3-190,5-254-304,8
HFX 882M UP K ... UP SSMAGN 38,1 8,90 57 19 8,00 40,00 190,5-254-304,8
HFX 882T UP K ... UP SSAUST 38,1 8,90 57 27,1 8,70 40,00 114,3-190,5-254-304,8
HF 878T LW K ... LW SSAUST 38,1 4,80 42,9 20,8 7,05 40,00 82,60

● see material's legend at the end of the page

Biplanar chains in plastic material - type EWAB – Regina Flite Top

Catene a tapparelle cernierate in materiale plastico – Regina Flite Top

number cator material pitch thickness plates chain thickness diam pin sideflexing radius width available
  chain pin P T H E R W Catene a tapparelle cernierate in materiale plastico – Regina Flite Top
mm mm mm mm mm mm
B 1700 BIANC ZINC 50 4,00 24 8,00 140 55,00
C 1700 BIANC SS 50 4,00 24 8,00 140 55,00
LW 1700 LW ZINC 50 4,00 24 8,00 140 55,00
A 1700 LW SS 50 4,00 24 8,00 140 55,00
DK1700A DK SS 50 4,00 24 8,00 140 55,00
1702A BIANC SS 50 5,00 25 8,00 140 53,00
1701TA BIANC SS 50 5,00 25 8,00 140 53,00
LW1701TA LW SS 50 5,00 25 8,00 140 53,00

● see material's legend at the end of the page

Case conveyor chians – type EWAB - Regina Flite top

Catene a tapparelle cernierate in materiale plastico – Regina Flite Top

                                 OPEN                                                                                                                      CLOSE

number cator material pitch thickness plates chain thickness diam pin sideflexing radius width available
  chain pin P T H E R W
mm mm mm mm mm mm
P600-0 BIANC SSAUST 63,5   28 11,00 508,00 43,00 OPEN
P600T-0 BIANC SSAUST 63,5   28 11,00 508,00 43,00 OPEN
P2600-C BIANC SSAUST 63,5   29 11,00 609,60 43,00 CLOSE
P2600T-C BIANC SSAUST 63,5   29 11,00 609,60 43,00 CLOSE
● see material's legend at the end of the page

Gears for chain type Regina Flite Top

Catene a tapparelle cernierate in materiale plastico – Regina Flite Top

material's legend
code CATOR   colour notes applications temp min temp max
            dry wet
AR abrasion resistance polyamide black + reinforced polyamide with excellent wear resistance and low dusting + only for dry running applications glass manufacturing - 40° +120°
S carbon steel   + excellent strenght and wear resistance + not suitable in presence of water   - 40° +180°
PRIMA performance steel   + superior grade of cold rolled special ferritic stainless steel + special Cr-Ni alloy offering very good wear and mechanical properties + particularly suitable for high productivity lines   - 40° +260° +120°
SS austenitic stainless steel   + Cr-Ni austenitic cold rolled stainless steel + it guarantees the best corrosion resistance to withstand chemical attack + it offers very good wear resistance, due to work hardening and homogeneous chemical structure   - 40° +425° +120°
LW   brown     - 40° +80° +65°
AS antistatic acetal resin black + conductive acetal resin suitable for all applications where static charge on the chain must be avoided   - 40° +80° +65°
UP ultra performance acetal resin dark brown + particularly suitable for applications where low efficient of friction and contained dusting are needed   - 40° +80° +65°
DK superior grade of acetal resin dark green + able to reach the lowest coefficient of friction with maximum wear resistance + thanks to the superior properties the usage of lubrificants can be drastically reduced or even eliminated without loosing performance in conveyor applications   - 40° +80° +65°
BIANC white acetal white     0° +100° +100°
POLY reinforced polypropylene light blu + guarantees the best corrosion resistance to whistand chemical attack and an optimum high temperature resistance   0° +100° +100°
SS-4 ferritic stainless steel   + cold rolled + good wear, mechanical and corrosion resistance + for food and beverage applications



material pin
POLY reinforced polypropylene
S carbon steel
SSAUST austenitic stainless steel
SSMART
SSMAGN
SS stainless steel
ZINC
Umberto Saccone Sat, 05/10/2014 - 20:29

Roller chain with flights – Regina Flite Top

Roller chain with flights – Regina Flite Top

straight runningCatene a rulli con tapparelle – Regina Flite Top

Catene a rulli con tapparelle – Regina Flite Top

SERIES 1864

● chain material available: carbon steel - stainless steel

● flights material available: carbon steel - stainless steel

number cator material pitch thickness plate   width flight
  chain flight P T M L H E W J N
mm mm mm mm mm mm mm mm mm
1864 K 3 1 /4 S S 19,05 3 27 14,3 26,4 5,95 82,6 11,9 12,7
1864 K 4 1 /2 S S 114,3
1864 K 6 S S 152,4
1864 K 7 1 /2 S S 190,5
SS 1864 K 3 1 /4 SS SS 82,6
SS 1864 K 4 1 /2 SS SS 114,3
SS 1864 K 6 SS SS 152,4
SS 1864 K 7 1 /2 SS SS 190,5

SERIES 843 – 845

● pitch available: 12,70 mm
● chain material available: carbon steel - stainless steel
● flights material available: acetal resin (type LW)
● width available: 34,9/50,8/82,6 mm

SERIES 863

● pitch available: 19,05 mm
● chain material available: carbon steel - stainless steel

● flights material available: acetal resin (type LW)



number cator material pitch thickness plate   width available
  chain flight P T M L H E W J N
mm mm mm mm mm mm mm mm mm
LW 863 K 3 1 /4 S LW 19,05 4 34,1 14,3 22,2 5,94 82,6 11,9 12,7
LW 863 K 4 1 /2 114,3
LW 863 K 6 152,4
LW 863 K 7 1 /2 190,5
LW 863 SS K 3 1 /4 SS 82,6
LW 863 SS K 4 1 /2 114,3
LW 863 SS K 6 152,4
LW 863 SS K 7 1 /2 190,5

SERIES 963 (chain type side-bow)

● pitch available: 19,05 mm
● chain material available: carbon steel - stainless steel
● flights material available: acetal resin (type LW)
● width available: 82,6/114,3/152,4/190,5 mm

sideflexing running

Catene a rulli con tapparelle – Regina Flite Top

SERIES 1874T – 1874TM

● pitch available: 19,05 mm
● chain material available: carbon steel - stainless steel
● flights material available: carbon steel - stainless steel
● width available: 82,6/114,3/152,4/190,5 mm

SERIES 1843T

● pitch available: 12,07 mm
● chain material available: carbon steel - stainless steel
● flights material available: acetal resin (type LW)
● width available: 31,8 mm

SERIES 1863T – 1873T

● pitch available: 19,05 mm
● chain material available: carbon steel - stainless steel
● flights material available: acetal resin (type LW) – resistant polyamide (type AR)
● width available: 57,2/82,6/114,3/190,5/304,8/406,4 mm

Sideflexing running with flights in thermoplastic material with rubberized surface - Regina Flite Top

number cator material pitch thickness plate   width available
  chain flight P T M L H E W
mm mm mm mm mm mm mm
HF 1873T LW K ... S LW 19,05 4 32,1 14,3 29 5,08 82,6-114,3-152,4-190,5-254-304,8
HF 1873T LWSS K ... SS

● we can supply the gears

material's legend
code CATOR   colour notes applications temp min temp max
            dry wet
AR abrasion resistance polyamide black + reinforced polyamide with excellent wear resistance and low dusting + only for dry running applications glass manufacturing - 40° +120°
S carbon steel   + excellent strenght and wear resistance + not suitable in presence of water   - 40° +180°
SS austenitic stainless steel   + Cr-Ni austenitic cold rolled stainless steel + it guarantees the best corrosion resistance to withstand chemical attack + it offers very good wear resistance, due to work hardening and homogeneous chemical structure   - 40° +425° +120°
LW   brown     - 40° +80° +65°
UP ultra performance acetal resin dark brown + particularly suitable for applications where low efficient of friction and contained dusting are needed   - 40° +80° +65°
Umberto Saccone Thu, 05/29/2014 - 16:18

Drag chain

Drag chain
Catene e guaine portacavi Catene e guaine portacavi
Catene e guaine portacavi Catene e guaine portacavi

● sistemi portacavi in poliammide

● sistemi portacavi in acciaio

● contattateci per informazioni

Umberto Saccone Wed, 05/13/2015 - 16:38

Plate links chains - self tooth forming chains (type PIV)

Plate links chains - self tooth forming chains (type PIV)

Catene a denti auto modellanti per variatori (tipo PIV)

number CATOR pitch height plate width (new chain) width (used chain)
  mm mm mm mm
A0 18,7 9,5 24,6
A1 19,0 10,5 30,7 28,6
A2 24,9 13,4 37,8 35,0
A3 28,6 15,9 44,4 40,6
A4 35,8 20,6 58,4 54,5
A5 35,8 20,6 70,0 65,2
A6 44,4 23,8 77,2 72,0
Umberto Saccone Mon, 05/26/2014 - 12:10

Round link chain

Round link chain

Catene ad anelli calibrate maglia lunga zootecnici genoveseCatene ad anelli calibrate maglia lunga zootecnici genovese

Chain type "GENOVESE"

diameter misura francese dimension material available heat treatment available working load (mat. Fe)   diameter misura francese dimension material available heat treatment available working load (mat. Fe)
w   H x P         w   H x P
mm   mm     kg   mm   mm     kg
1,3 8 5,6x10 Fe OTT-NIC     7 25 26,5x30,5 Fe LU-ZE-ZAC 500
1,5 10 6,5x12,5 Fe/AISI 316 LU-ZE-OTT-NIC     7,5 26 28,5x32 Fe LU-ZE 600
1,6 11 7,2x13 Fe LU-ZE-OTT-NIC 15   8 27 30,5x35 Fe/AISI 304 e 316 LU-ZE-ZAC 650
1,8 12 8,1x14,5 Fe LU-ZE-OTT-NIC 20   8,8 28 33,5x37,5 Fe LU-ZE-ZAC 850
              10 30 38x40 Fe/AISI 316 LU-ZE-ZAC 1.100
2   9x14,5 AISI 304 e 316       12 32 44,5x47,5 Fe LU-ZE-ZAC 1.500
2,2 14 10,6x15,2 Fe LU-ZE-OTT-NIC 25   14 34 53x52,5 Fe LU-ZE-ZAC 2.000
2,4 15 11x16,2 Fe LU-ZE 30   16 36 57x55 Fe LU-ZE-ZAC 2.800
2,8 16 16x17 Fe LU-ZE-OTT-NIC 37   18 38 63x63 Fe ZAC 3.500
3   11x16 AISI 316   125   20 40 69x70 Fe ZAC 4.500
3 17 13x19 Fe/AISI 304 LU-ZE-ZAC 110   22 42 79x78 Fe ZAC 5.000
3,5 18 14,5x20 Fe LU-ZE 150   24   81x86 Fe ZAC 5.300
4 19 16x20,5 Fe/AISI 304 e 316 LU-ZE-ZAC 160   26   87x91 Fe ZAC 6.300
4,5 20 17,5x22 Fe LU-ZE 250   28   94x98 Fe ZAC 7.500
5 21 19,5x23 Fe/AISI 304 e 316 LU-ZE-ZAC 300   30   102x105 Fe ZAC 8.500
5,5 22 21x27 Fe LU-ZE 350   33   113x115 Fe ZAC 10.000
6   23x28 AISI 304 e 316   375   36   122x126 Fe ZAC 12.500
6 23 23x29 Fe LU-ZE-ZAC 360   39   132x136 Fe ZAC 14.000
6,5 24 24,5x30,5 Fe LU-ZE 450

Chain type "PASSING LINK CHAIN"

diameter misura francese dimension material available heat treatment   diameter misura francese dimension material available heat treatment available
w   H x P       w   H x P
mm   mm       mm   mm
4 19 19x29 Fe LU-ZE-ZAC   7,5 26 34x39,5 Fe LU-ZE-ZAC
4,5 20 20x29,5 Fe LU-ZE-ZAC   8 27 35x43,5 Fe LU-ZE-ZAC
5 21 23,5x32 Fe LU-ZE-ZAC   8,8 28 38,5x45 Fe LU-ZE-ZAC
5,5 22 26x34,5 Fe LU-ZE-ZAC   10 30 43,5x48 Fe LU-ZE-ZAC
6 23 27x33 Fe LU-ZE-ZAC   12 32 47,5x58 Fe LU-ZE-ZAC
6,5 24 29x35 Fe LU-ZE-ZAC   14 34 55x62 Fe LU-ZE-ZAC
7 25 31x38 Fe LU-ZE-ZAC   16 36 66x68 Fe LU-ZE-ZAC

Chain type "CALIBRATED CHAIN" DIN 766

diameter dimension material available heat treatment available working load (mat. Fe)   diameter dimension material available heat treatment available working load (mat. Fe)
w H x P         w H x P
mm mm     kg   mm mm     kg
3 12x16 Fe/AISI 316 ZE-ZAC 125   13 47x36 Fe/AISI 316 ZE-ZAC 2.150
4 14,4x16 Fe/AISI 316 ZE-ZAC 175   14 50x41 Fe/AISI 316 ZE-ZAC 2.375
5 17x18,5 Fe/AISI 316 ZE-ZAC 325   16 58x45 Fe/AISI 316 ZE-ZAC 3.175
6 20,4x18,5 Fe/AISI 316 ZE-ZAC 450   20 72x56 Fe ZAC 5.000
7 23,8x22 Fe ZE-ZAC 563   23 83x64 Fe ZAC 6.300
8 27,2x24 Fe/AISI 316 ZE-ZAC 825   26 94x73 Fe ZAC 8.000
9 30,6x27 Fe ZE-ZAC 1.013   28 101x78 Fe ZAC 10.000
10 36x28 Fe/AISI 316 ZE-ZAC 1.250
10 37x30 Fe/AISI 316 ZE-ZAC 1.250   carico di lavoro : carico di prova = rapporto 1 : 2
12 41x36 Fe/AISI 316 ZE-ZAC 2.125   carico di lavoro : carico di rottura = rapporto 1 : 4

Replacement link DIN 766

diameter wire chain pitch chain working load material
w (mm) p (mm) kg
8 23 825 AISI 316
10 28 1.250 AISI 316
13 36 2.150 AISI 316

Hoist chain (UNI EN 818-7 and ISO 3077)

w p h H manual hoists (carico lav. ton.) automatic hoists (carico lav. ton.) carico rottura
mm mm mm mm WLL ton Wll ton BF kN
4 12 4,8 13,6 500 400 20
5 15 6,0 17,0 800 630 31,4
6 18 7,2 20,4 1100 900 45,2
7 21 8,4 23,8 1500 1200 61,6
7 22 8,4 23,8 1500 1200 61,6
8 24 9,6 27,2 2000 1600 80,4
9 27 10,8 30,6 2500 2000 102
10 28 12,0 34,0 3200 2500 126
10 30 12,0 34,0 3200 2500 126
11 31 13,2 37,4 3800 3000 152
13 36 15,6 44,2 5300 4300 212
16 45 19,2 54,4 8000 6300 322
18 50 21,6 61,2 10000 8000 407
22 66 26,4 74,8 15000 - 608
Electro galvanized

Square link welded chain

w p H
3 14 5
3,5 16 5
4,4 16,3 6
4,4 19 6,5
6 28 11
8 28 12
8 35 14
10 35 14
10 40 17,5
Available: Natural black - Electro galvanized - Case hardened

Manure spreader and loading wagon chain

w p h H
8 31 11.4 28.1 DIN 32895
10 35 12.5 34 DIN 32895
10 38 13.8 34.4
11 31 13.2 40
12 36 15 40.8 DIN 32895
13 36 18 47
13 45 16.3 44.2 DIN 32895
alloy steel heat treated ( raw or polished) 19MNB4

Chain type "LONG LINK CHAIN" DIN 763/5685 "C"

diameter dimension material available heat treatment available working load (mat. Fe)   diameter dimension material available heat treatment available working load (mat. Fe)
w H x P         w H x P
mm mm     kg   mm mm     kg
2 8x22 Fe/AISI 316       7 28x49 Fe LU-ZE 525
2,5 10x24 Fe/AISI 304 LU-ZE     8 32x52 Fe/AISI 304 e 316 LU-ZE-ZAC 700
3 12x26 Fe/AISI 304 e 316 LU-ZE-ZAC 125   10 40x65 Fe/AISI 316 LU-ZE-ZAC 1.250
3,5 14x28 Fe LU-ZE 150   13 50x82 Fe LU-ZE-ZAC 2.000
4 16x32 Fe/AISI 304 e 316 LU-ZE-ZAC 188   16 60x100 Fe LU-ZE-ZAC 3.125
4,5 18x34 Fe LU-ZE 250   20 75x120 Fe LU-ZE-ZAC 5.000
5 20x35 Fe/AISI 304 e 316 LU-ZE-ZAC-ZAC+BIC 325   carico di lavoro : carico di rottura = rapporto 1:4
6 24x42 Fe/AISI 304 e 316 LU-ZE-ZAC-ZAC+BIC 375

Chain type "HALF LONG LINK CHAIN" DIN 764

diameter dimension material available heat treatment available working load   diameter dimension material available heat treatment working load
w  H x P         w H x P
mm mm     kg   mm mm     kg
6 20x21 Fe LU-ZAC 360   26 87x91 Fe LU-ZAC 6.300
8 27x28 Fe LU-ZAC 650   28 94x98 Fe LU-ZAC 7.500
10 34x35 Fe LU-ZAC 1.100   30 101x105 Fe LU-ZAC 8.500
13 44x45 Fe LU-ZAC 1.600   33 112x115 Fe LU-ZAC 10.000
16 54x56 Fe LU-ZAC 2.800   36 122x126 Fe LU-ZAC 12.500
18 60x63 Fe LU-ZAC 3.500   39 132x136 Fe LU-ZAC 14.000
20 67x70 Fe LU-ZAC 4.500   42 142x147 Fe LU-ZAC 17.000
23 77x80 Fe LU-ZAC 5.000   carico di lavoro : carico di rottura = rapporto 1 : 4

Chain type "ROUND STEEL LONK CHAIN FOR CONVEYORS" DIN 762

diameter dimension grade carico prova working load   diameter dimension grade carico prova working load
w  H x P         w H x P
mm mm   kg kg   mm mm   kg kg
9 33x53     10.000   16 58x100     32.000
10 36X50 2 1.600 4.000   18 65X90 2 5.000 12.600
10 36x50 3 2.500 5.000   18 65x90 3 8.000 16.000
11 40x63     15.000
13 46x65 2 2.500 6.300   20 72x100 2 6.300 16.000
13 46X65 3 4.000 8.000   20 72X100 3 10.000 20.000
13 48x80     21.000
16 57X80 2 4.000 10.000   grade 2 normal
16 57x80 3 6.300 12.500   grade 3 trattata

Industrial egg chain conveyor

w p h H
6 27,5 9 21,2
6 32 9 21,2
Available: Heat treated - INOX AISI 304 - INOX AISI 316

Pump chain

Finishing available: hot dip galvanized - INOX AISI 316 L
diameter wire available mm. 4 /5 / 6 / 8 / 10 / 13
Chain available with transition link and master link

Chain type "A" DIN 5685 - Long link Chain

diameter dimension material available heat treatment available working load   diameter dimension material available heat treatment available working load
w H x P         w H x P
mm mm     kg   mm mm     kg
3 11x16 Fe LU-ZE-ZAC 125   7 28x28 Fe LU-ZE-ZAC 525
4 15x19 Fe LU-ZE-ZAC 175   8 32x32 Fe LU-ZE-ZAC 700
5 20x21 Fe LU-ZE-ZAC 325   10 37,5x40 Fe LU-ZE-ZAC 1.250
6 24x24 Fe LU-ZE-ZAC 375   12 48x48 Fe LU-ZE-ZAC 1.750

Chain type "NORMAL LINK CHAIN" DIN 32891

diameter dimension   diameter dimension
w h x P   w h x P
mm mm   mm mm
6 20X18   22 74X66
7 24X21   24 81X72
8 27X24   26 87X78
9 30X27   28 94X84
10 34X30   30 101X90
12 40X36   33 112X99
13 45X39   36 122X108
14 47X42   39 132X117
16 54X48   42 142X126
18 61X54   45 152X135
20 67X60

Chain for mines DIN 22252

diameter dimension classe di qualità working load min   diameter dimension classe di qualità working load min
w H x P       w H x P
mm mm   kN   mm mm   kN
14 48x50 1 190   19 63x75 1 360
14 48x50 2 250
18 60x64 1 320   19 63x75 2 450
18 60x64 2 410   20 67x64 2 500
18 60x80 1 320   20 67x80 2 500
18 60x80 2 410   22 74x86 2 610
19 63x64,5 1 360   30 98x108 2 1.130
19 63x64,5 2 450

Chain for industrial and agricultural machineries

diameter dimension heat treatment available working load   diameter dimension heat treatment available working load
w h x P       w h x P
mm mm   kg   mm mm   kg
6 9x27,5 calibrated and hardened - AISI 304L - AISI 316L (lenghts coupled in parallel) 1.800   13 x36 calibrated and hardened
6 9X32 calibrated and hardened - AISI 304L - AISI 316L (lenghts coupled in parallel)     16 22x75 calibrated and hardened 10.000
8 12x31 calibrated and hardened 3.200   16 22x76 calibrated and hardened 10.000
8 13x38 calibrated and hardened 3.200   16 22x80 calibrated and hardened 10.000
10 14x38 calibrated and hardened 5.200   16 22x84 calibrated and hardened 10.000
12 16x38 calibrated and hardened 6.400   16 22x100 calibrated and hardened 10.000

Chain type "GRADO 80" and "GRADO 100" UNI EN 818-2

diameter dimension material grade color working load carico rottura   diameter dimension material grade color working load carico rottura
w h x P             w h x P
mm mm       ton. kN   mm mm       ton. kN
6 8,7x18 ACCLEG 80 black 1,12 45,2   13 19x39 ACCLEG 80 black 5,30 212,0
6 9x18 ACCLEG 100 pink 1,50 56,5   13 19,5x39 ACCLEG 100 pink 6,70 265,0
7 10,5x21 ACCLEG 80 black 1,50 61,6   16 23x48 ACCLEG 80 black 8,00 322,0
7 10,5x21 ACCLEG 100 pink 1,90 77,0   16 24x48 ACCLEG 100 pink 10,00 402,0
8 12x24 ACCLEG 80 black 2,00 80,4   19 26x57 ACCLEG 80 black 11,20 454,0
8 12x24 ACCLEG 100 pink 2,50 101,0   19 28,5x57 ACCLEG 100 pink 14,00 567,0
10 14,5x30 ACCLEG 80 black 3,15 126,0   temperatura d'impiego: da - 40° a + 200°
10 15x30 ACCLEG 100 pink 4,00 157,0   carico rottura : carico lavoro = rapporto 4 : 1

Chain type "FEEDING CHAIN" - Zootechnic sysytem (to feed birds and pigs)

diameter wire chain material diameter plastic disk
w   for the distribution of foodstuff
mm   mm
4,4 alloy steel heat-treated 34,00 (every 50 mm.)
4,9 " 40,00 (every 70 mm.)
4,9 " 46,00 (every 70 mm.)

Slaughtering chain for poultry, rabbits and quails

chain misure mm  heat treatment chain
diameter wire mm 8 x 25,4 pitch total height mm. 26,2 heat treated and electro galvanized - INOX 304 - INOX 316
diameter wire mm 8 x 32 pitch total height mm. 28,5 heat treated and electro galvanized - INOX 304 - INOX 316
diameter wire mm 8 x 38 pitch total height mm. 30 heat treated and electro galvanized - INOX 304 - INOX 316
diameter wire mm 10 x 38 pitch total height mm. 34,4 heat treated and electro galvanized - INOX 304 - INOX 316
available connecting links (maglia di connessione con grano)

Chain type "NAVALE CON TRAVERSINO" UNI 4423

chain stud link anchor chains type Kenter UNI 4425
tornichetto UNI 4426 link UNI 4424

Knotted chain type "GENOVESE RITORTA"

diameter misura francese dimension material available heat treatment available   diameter misura francese dimension material available heat treatment available
w           w
mm   H       mm   H
3 17 11,6 Fe LU-ZE   5 21 18 Fe LU-ZE
3,5 18 13 Fe LU-ZE   6 23 21 Fe LU-ZE
4 19 15 Fe LU-ZE   7 25 25 Fe LU-ZE

 Chain type "ANTITHEFT"

square link asymmetric security chain
case hardened alloy steel electro galvanized with blue thermoshrunk sleeve
diameter chain (mm) lenght standard (cm) diameter chain (mm) lenght standard (cm) diameter chain (mm) lenght standard (cm)
6 60 8 80 10 100
80 100 120
100 120 150
150 200



Legenda materials
ACCLEG = acciaio legato ad altissima resistenza
CEM = cementata
CEM+ZE = cementata e zincata elettrolitica
LUC = bright polished
NIC = nickel - plated
OTT = brass - plated
ZAC = hot dipped galvanized
ZAC+BIC = zincata a caldo e verniciata bicolore bianco e rosso alternato ogni 50 cm
ZE = electro galvanized
grade (or quality class) resisteance class load of breaking (N/mm2)
30 3 300
40 4 400
50 5 500
60 6 600
80 8 800
100 10 1000

● i pesi indicati sono approssimativi e le dimensioni si devono intendere con le tolleranze in uso per le catene calibrate

Chain's bracket DIN 5699 and DIN 745

ganci portatazze

Chain wheels - Non geared wheels

ganci portatazze

diameter wire chain diameter outer teeth pitch chain outer misure chain campo utilizzo / normativa   diameter wire chain diameter outer teeth pitch chain outer misure chain campo utilizzo / normativa
mm mm n° mm mm     mm mm n° mm mm
8 148 6 31 47 x 28 agricolo   5 80 5 18,5 28,5 x 17 DIN 766
9,5 152 7 27 46 x 31 agricolo   5 100 7 18,5 28,5 x 17 DIN 766
10 172 6 38 58 x 34 agricolo   5 120 9 18,5 28,5 x 17 DIN 766
16 345 6 75 107 x 54 agricolo   5 160 12 18,5 28,5 x 17 DIN 766
5 100 7 18 28 x 18 maglia normale   5 200 16 18,5 28,5 x 17 DIN 766
5 120 9 18 28 x 18 maglia normale   5 220 18 18,5 28,5 x 17 DIN 766
5 160 12 18 28 x 18 maglia normale   5 260 21 18,5 28,5 x 17 DIN 766
5 200 16 18 28 x 18 maglia normale   5 280 23 18,5 28,5 x 17 DIN 766
5 220 18 18 28 x 18 maglia normale   5 300 25 18,5 28,5 x 17 DIN 766
5 260 21 18 28 x 18 maglia normale   5 350 28 18,5 28,5 x 17 DIN 766
5 280 23 18 28 x 18 maglia normale   5 400 34 18,5 28,5 x 17 DIN 766
5 300 25 18 28 x 18 maglia normale   5 465 39 18,5 28,5 x 17 DIN 766
5 350 28 18 28 x 18 maglia normale   6 115 8 18,5 30,5 x 20 DIN 766
5 400 34 18 28 x 18 maglia normale   6 135 10 18,5 30,5 x 20 DIN 766
5 465 39 18 28 x 18 maglia normale   6 140 10 18,5 30,5 x 20 DIN 766
10 150 6 30 50 x 33 maglia normale   6 150 11 18,5 30,5 x 20 DIN 766
10 180 8 30 50 x 33 maglia normale   6 170 13 18,5 30,5 x 20 DIN 766
10 250 11 30 50 x 33 maglia normale   6 190 14 18,5 30,5 x 20 DIN 766
10 280 0 30 50 x 33 maglia normale   6 220 17 18,5 30,5 x 20 DIN 766
10 280 13 30 50 x 33 maglia normale   6 240 19 18,5 30,5 x 20 DIN 766
12 120 4 36 60 x 40 maglia normale   6 255 20 18,5 30,5 x 20 DIN 766
12 140 4 36 60 x 40 maglia normale   6 280 22 18,5 30,5 x 20 DIN 766
12 200 7 36 60 x 40 maglia normale   6 300 24 18,5 30,5 x 20 DIN 766
12 260 9 36 60 x 40 maglia normale   6 310 25 18,5 30,5 x 20 DIN 766
12 330 13 36 60 x 40 maglia normale   6 320 26 18,5 30,5 x 20 DIN 766
12 370 14 36 60 x 40 maglia normale   6 350 28 18,5 30,5 x 20 DIN 766
12 420 16 36 60 x 40 maglia normale   6 380 31 18,5 30,5 x 20 DIN 766
12 600 24 36 60 x 40 maglia normale   6 400 32 18,5 30,5 x 20 DIN 766
14 260 8 42 70 x 46 maglia normale   6 420 34 18,5 30,5 x 20 DIN 766
14 415 13 42 70 x 46 maglia normale   6 440 36 18,5 30,5 x 20 DIN 766
14 600 21 42 70 x 46 maglia normale   6 460 37 18,5 30,5 x 20 DIN 766
16 260 7 48 80 x 53 maglia normale   6 500 41 18,5 30,5 x 20 DIN 766
16 260 0 48 80 x 53 maglia normale   6 550 45 18,5 30,5 x 20 DIN 766
16 290 0 48 80 x 53 maglia normale   8 100 5 24 40 X 26 DIN 766
16 360 10 48 80 x 53 maglia normale   8 110 7 24 40 X 26 DIN 766
16 450 13 48 80 x 53 maglia normale   8 140 8 24 40 X 26 DIN 766
16 480 0 48 80 x 53 maglia normale   8 180 10 24 40 X 26 DIN 766
16 510 15 48 80 x 53 maglia normale   8 230 14 24 40 X 26 DIN 766
16 600 0 48 80 x 53 maglia normale   8 285 17 24 40 X 26 DIN 766
16 705 0 48 80 x 53 maglia normale   8 575 36 24 40 X 26 DIN 766
18 450 0 54 90 x 59 maglia normale   8 760 48 24 40 X 26 DIN 766
18 600 16 54 90 x 59 maglia normale   10 170 8 28 48 X 34 DIN 766
20 300 6 60 100 x 66 maglia normale   10 210 10 28 48 X 34 DIN 766
20 705 0 60 100 x 66 maglia normale   10 250 12 28 48 X 34 DIN 766
              10 300 15 28 48 X 34 DIN 766
              11 155 6 31 53 X 36 DIN 766
              13 205 7 36 62 X 44 DIN 766
              13 225 8 36 62 X 44 DIN 766
              13 315 12 36 62 X 44 DIN 766
              18 380 10 50 86 X 60 DIN 766
              28 350 6 78 134 X 94 DIN 766
              28 380 7 78 134 X 94 DIN 764
              10 170 6 35 55 X 34 DIN 764
              10 200 8 35 55 X 34 DIN 764
              13 235 7 45 71 X 44 DIN 764
              16 300 7 56 88 X 54 DIN 764
              20 413 8 70 110 X 70 DIN 764
              23 435 7 80 126 X 76 DIN 764
TOOTHLESS WITH RIM IDLE WHEEL TOOTHLESS WITHOUT RIM IDLE WHEEL TOOTHED WITH RIM ON ONE OR BOTH SIDES (DRIVE WHEEL)
TOOTHLESS WITH RIM IDLE WHEEL TOOTHLESS WITHOUT RIM IDLE WHEEL TOOTHED WITH RIM ON ONE OR BOTH SIDES (DRIVE  WHEEL)
● for this chains are available this accessories:
- turnbuckles DIN 1480 - eye nut DIN 582 eye bolt DIN 580

- wire rope clips DIN 741 - thimbles

- shackle straight and bow, screw pin bow, screw pin dee, bolt - gancio a "S"

- quick link - repair and lap link

- gancio self locking swivel, clevis, con occhiolo, accorciatore
Umberto Saccone Thu, 05/22/2014 - 19:02
